John Deere 7280R schaal 1/8

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door Richard 7930, 3 mrt 2014.

  1. loges

    loges

    Lid geworden:
    19 sep 2008
    Berichten:
    319
    Locatie:
    gorinchem
    ik vind het ongelofelijk wat je maakt!

  2. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    Loges bedankt.

    Achteras samengebouwd.

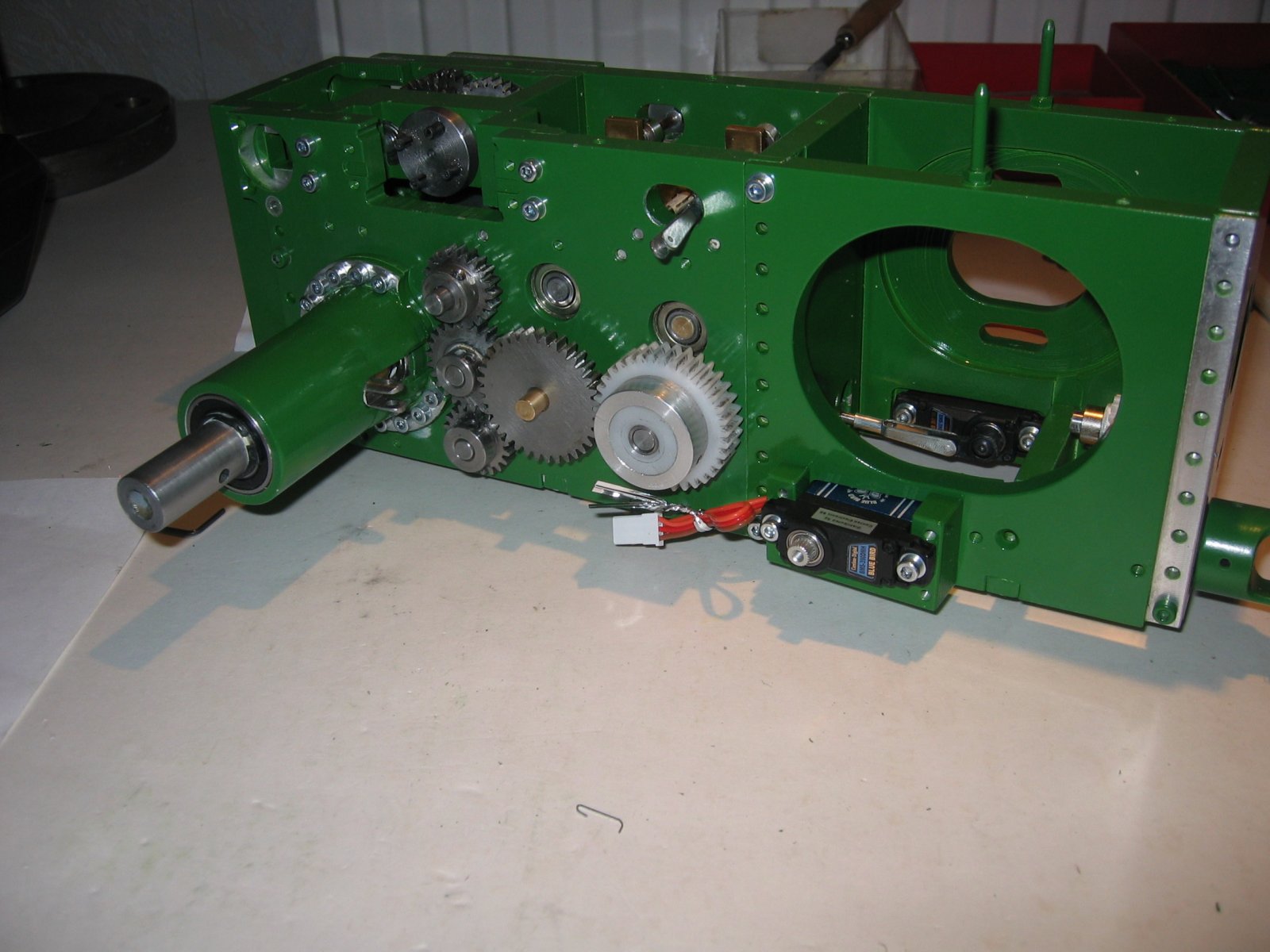

    Het gedeelte gemonteerd waar de motoren komen aan de versnellingsbak. De servo op de voorgrond is voor het sper in het achter differentieel, en de andere servo is voor het inschakelen van de voorwiel aandrijving.









    Motoren geplaatst en de kruiskoppeling voor de voorwiel aandrijving :).





    Mvg Richard

    Vonk, peter 55, renetl50 en 7 anderen vinden dit leuk.
  3. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    2.009
    Locatie:
    Julianadorp
    Prachtig stuk (vak) werk. De techniek is helemaal top.

  4. loges

    loges

    Lid geworden:
    19 sep 2008
    Berichten:
    319
    Locatie:
    gorinchem
    geen woorden voor

  5. kha

    kha

    Lid geworden:
    18 okt 2012
    Berichten:
    94
    Locatie:
    Amersfoort
    Echt prachtig!

  6. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ Graag wil ik iedereen bedanken voor de reacties .





    Ik heb nu de vooras gemonteerd :)









    Op de foto's hieronder is het kantelen van de vooras goed te zien, op de eerste foto staat de vooras horizontaal, op de tweede foto met de maximale uitslag. In het frame zijn uitsparingen gefreesd zodat de stuurservo vrij van het frame blijft.







    Mvg Richard

    Vonk, Tug.NL, VOLVO FH 16 750 en 8 anderen vinden dit leuk.
  7. Rakthi

    Rakthi

    Lid geworden:
    22 mei 2015
    Berichten:
    121
    Locatie:
    België
    Absoluut ongelooflijke aandacht voor details ... superlatieven schieten mij tekort!

  8. r1-bas

    r1-bas

    Lid geworden:
    9 okt 2010
    Berichten:
    5
    Locatie:
    Gameren
    Richard,

    Ik zit met verbazing jouw verslag te lezen. Wat een mooi project.
    Grt. Bas

  9. denman

    denman

    Lid geworden:
    7 apr 2009
    Berichten:
    76
    Locatie:
    Op de Veluwe
    Het word steeds beter!! Ben benieuwd wat je er tzt achter gaat hangen. En een Ibanez tegen de muur :)

  10. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ iedereen bedankt voor de reacties.

    @ denman, ik moest even googlen, ik had geen idee waar je het over had :weetnie:, maar de Ibanez is de gitaar van mijn dochter, die staat tegen de muur :)

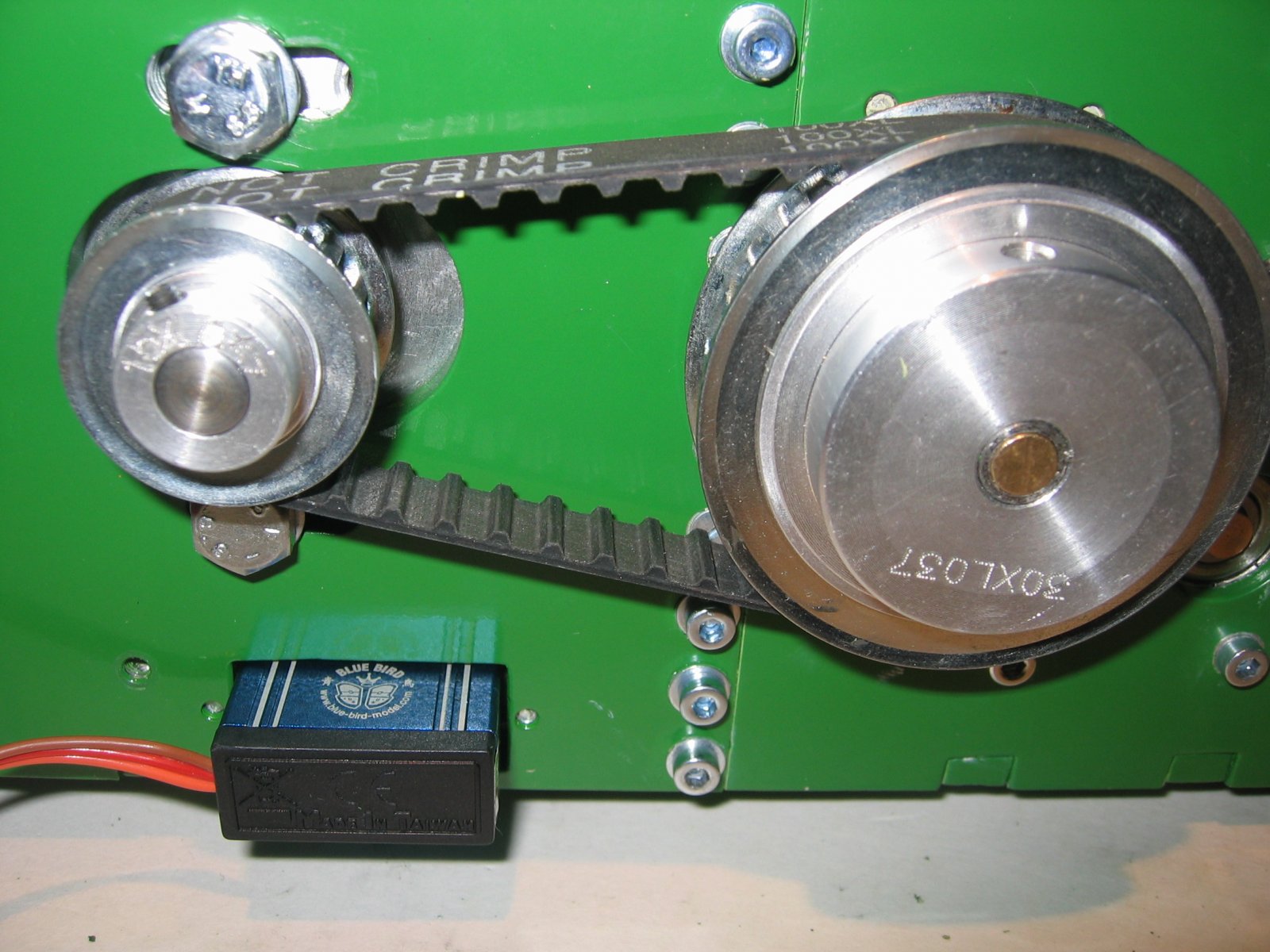

    De getande riem, die zorgt voor de aandrijving tussen motor en versnellingsbak, geplaatst.








    Servo's geplaatst, servo-hevels op maat gemaakt en afgesteld.

    Voor de zeilservo heb ik een nieuwe gekocht, ik moet hem nog vervangen, de huidige is constant in beweging, ik heb geen idee waar dit door komt, de nieuwe heb ik getest en deze werkt zoals het hoort :yes:.









    Mvg Richard

    Schots en Scheef, Rakthi, Vonk en 7 anderen vinden dit leuk.
  11. Saxxon

    Saxxon

    Lid geworden:
    31 okt 2011
    Berichten:
    224
    Locatie:
    Zoetermeer, Nederland
    Wow echte netjes en prof modelbouwer!

  12. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ Saxxon bedankt voor de reactie, ook iedereen bedankt die via "leuk" reageert :).




    Bovenste hef-armen gemonteerd.

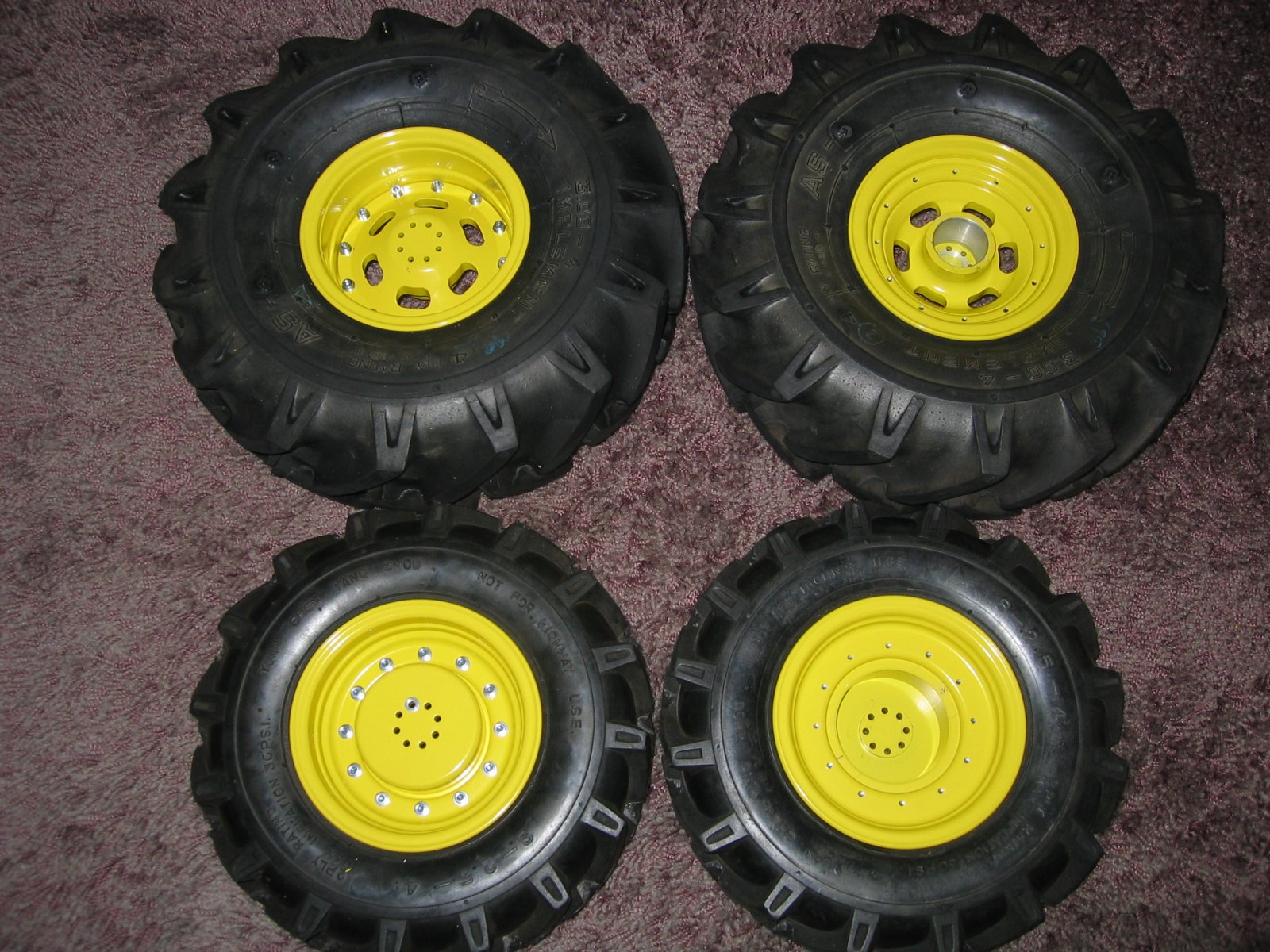

    De wielen samengebouwd.

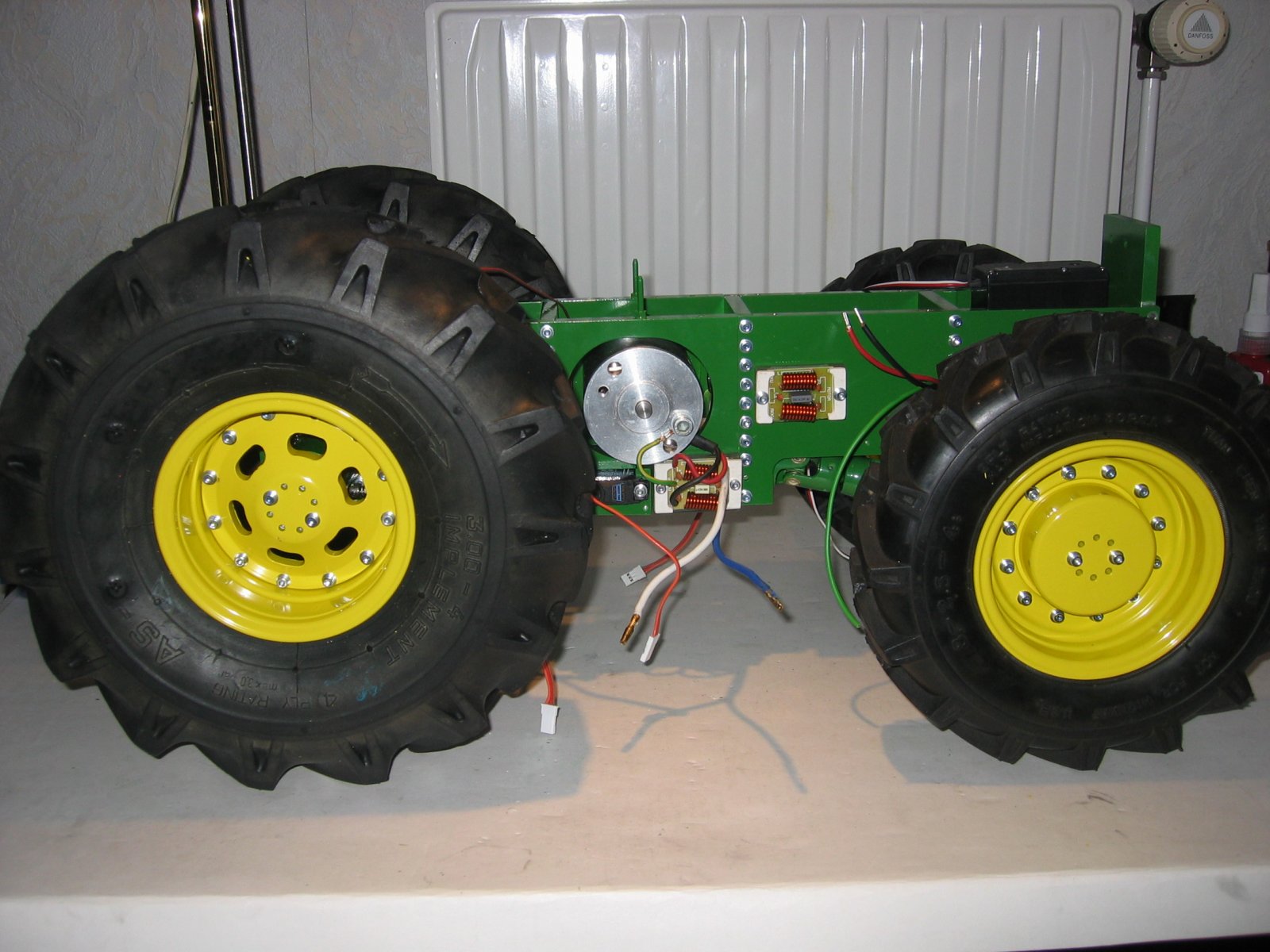

    De wielen even met twee boutjes vastgezet, ziet het er gelijk anders uit :).




    Iedereen alvast hele fijne Kerstdagen toegewenst
    en een voorspoedig en vooral gezond 2017
    .



    Mvg Richard

    Laatst bewerkt: 23 dec 2016
    Niekdo, Kees de Mol, bram1324 en 11 anderen vinden dit leuk.
  13. denman

    denman

    Lid geworden:
    7 apr 2009
    Berichten:
    76
    Locatie:
    Op de Veluwe
    Oeh bijna helemaal in elkaar gezet. Haha ging inderdaad over de gitaar ;)

  14. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente

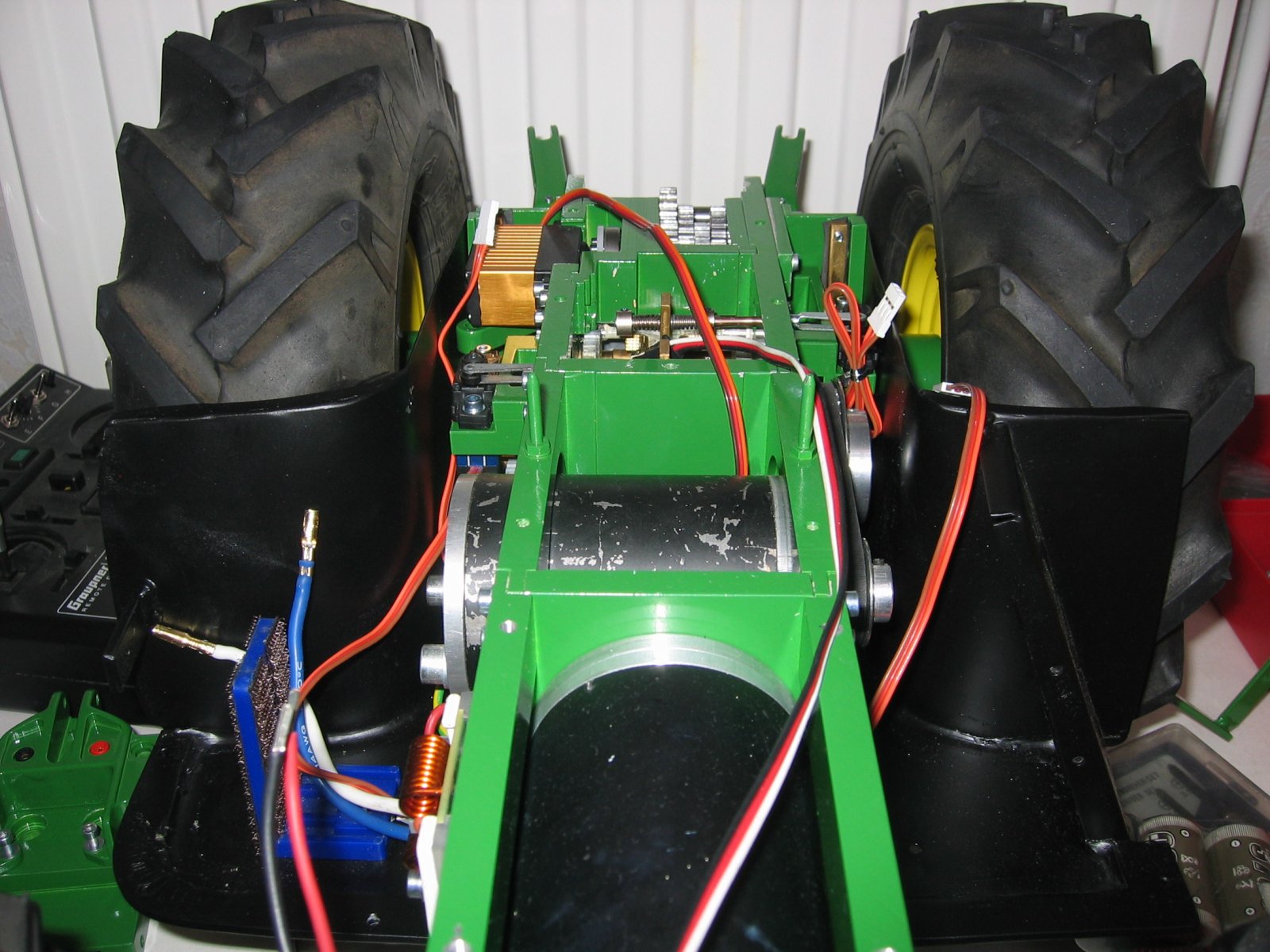

    Ik heb nu de bodemplaat gemonteerd tussen de achterwielen.

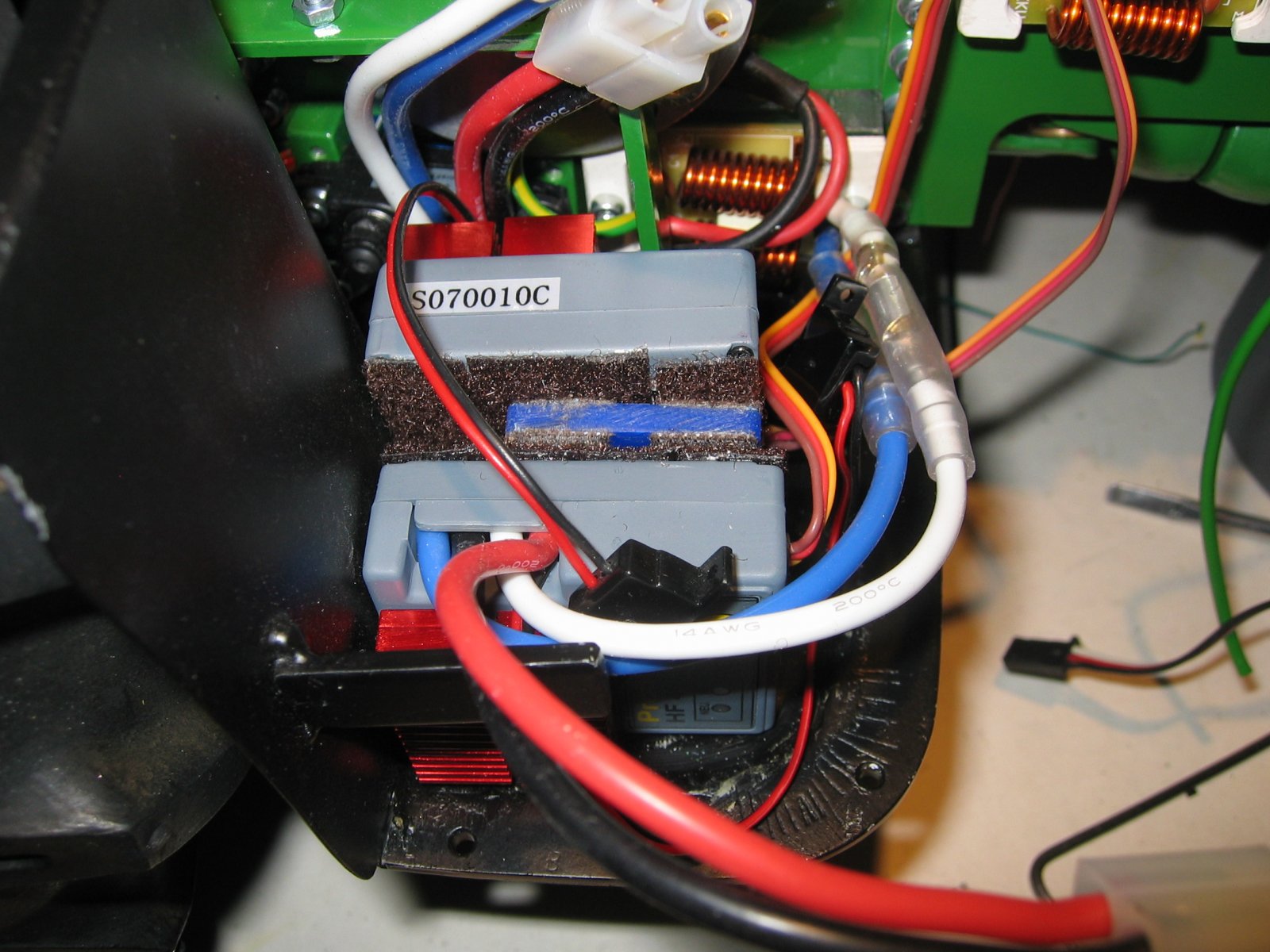

    Aan de linkerkant van de bestuurder, rechts op de foto komen drie glaszekeringen, deze zijn voor het 6 Volt circuit en de beier soundmodule USM-RC-2.









    Op de blauwe steun worden met klitteband de beide rijregelaars bevestigd, ik heb de kabels van de regelaars zover mogelijk ingekort.





    Mvg Richard.

    peter 55, Rakthi, Saxxon en 3 anderen vinden dit leuk.
  15. Kraanbouwer

    Kraanbouwer

    Lid geworden:
    8 jun 2009
    Berichten:
    638
    Locatie:
    Rotterdam
    Hallo,

    Ontzettend mooi gemaakt hoor respect!

    Mvg. Mitchell

  16. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ Mitchell bedankt voor de reactie.

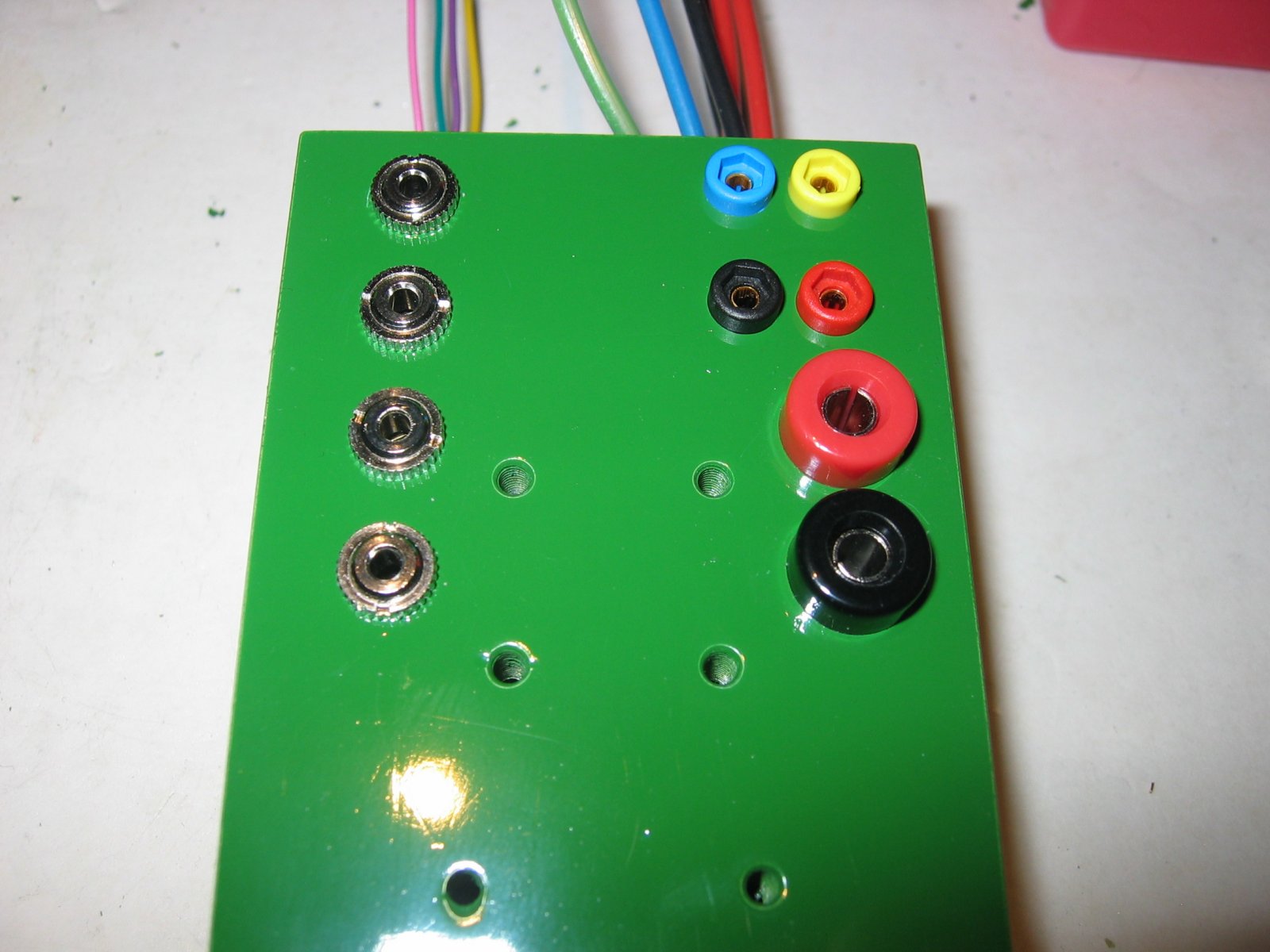

    Voor de bediening van aanbouw-werktuigen ga ik aan de voor en achterzijde ter hoogte van de hefinrichting elektrische contacten maken.

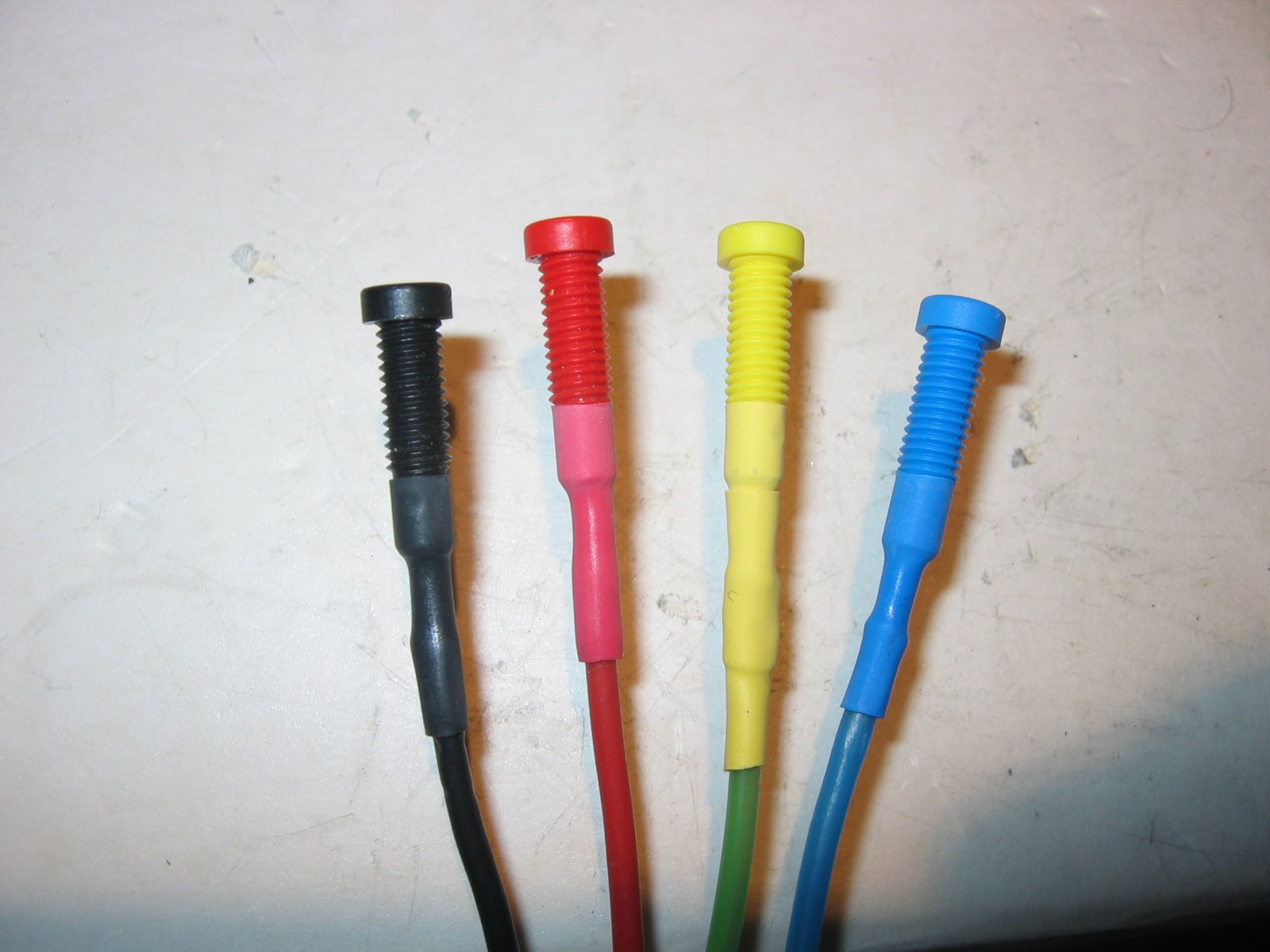

    De 6 Volt voor de servo stroom gaat via 2 mm inbouw bussen, ik heb hiervoor verschillende kleuren gebruikt om later verwisseling van de stekkers te voorkomen.

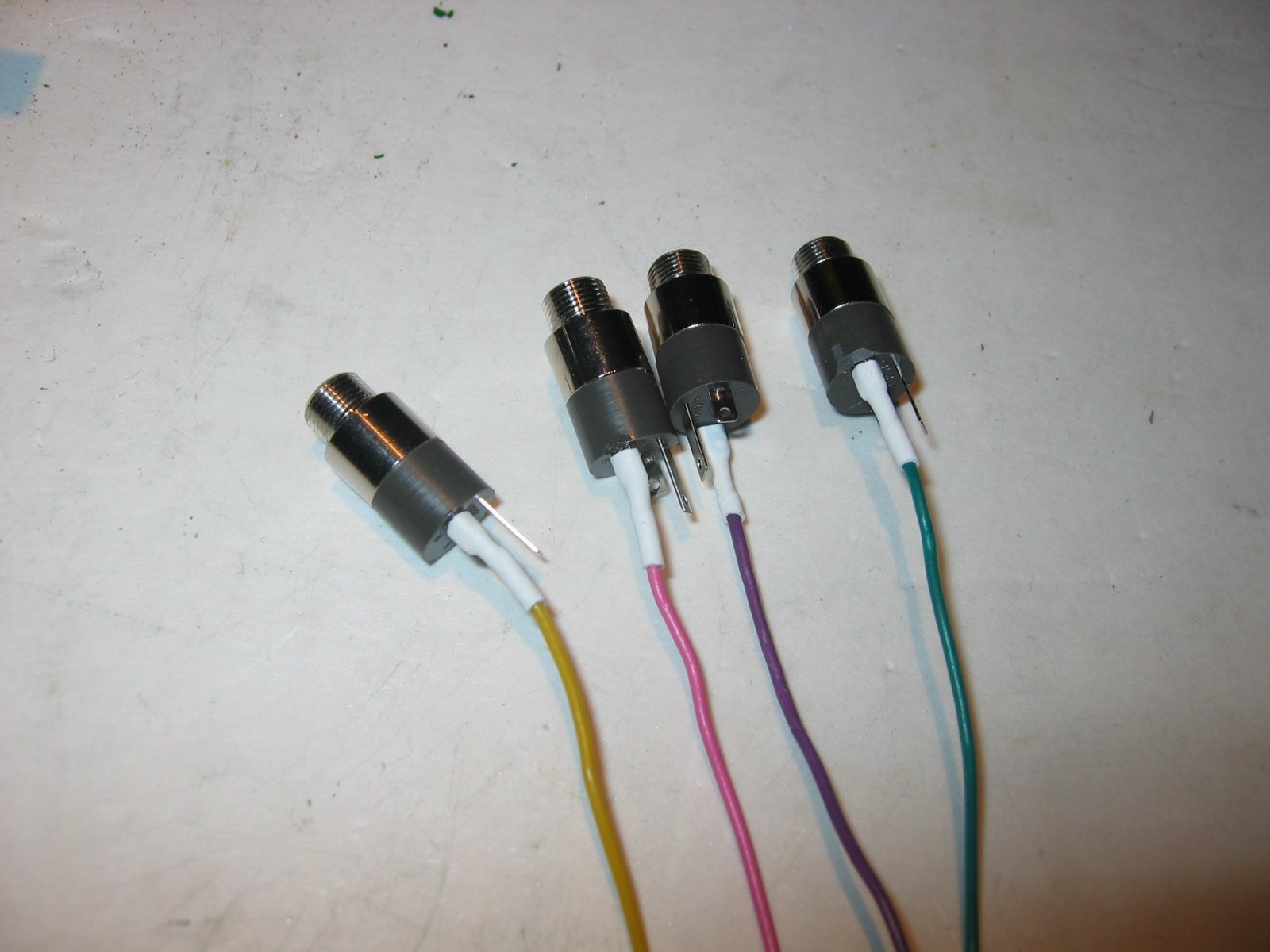

    Voor de stuurstroom naar de servo's gebruik ik een 2,5 millimeter jackplug, hiervan komen er vier aan de achterkant zodat ik vier servo's/schakelaars apart kan aansturen.










    De grote inbouwbussen zijn rond 4 millimeter, deze zijn voor de 12 Volt aansluiting.





    Mvg Richard

    Rakthi, kha, peter 55 en 6 anderen vinden dit leuk.
  17. Helicor

    Helicor

    Lid geworden:
    28 aug 2009
    Berichten:
    1.820
    Locatie:
    Drenthe
    Mooi Richard, zoals altijd!
    Wat zijn dat voor bussen in de eerste 2 foto's? bus maat, draad maat en waarvandaan; wat is het oorspronkelijke gebruik van deze?
    Ik heb ze nooit eerder gezien
    Cor

  18. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    Saxxon en Helicor vinden dit leuk.
  19. Helicor

    Helicor

    Lid geworden:
    28 aug 2009
    Berichten:
    1.820
    Locatie:
    Drenthe
    Geweldig, wist niet dat er zulke kleine waren; en als je daar bent, dan zijn de bijbehorende stekkers ook makkelijk te vinden.
    Weet nu waar ik op moet zoeken, bedankt nogmaals voor de moeite!
    Cor

  20. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    Bovenkant van de versnellingsbak afgedicht.

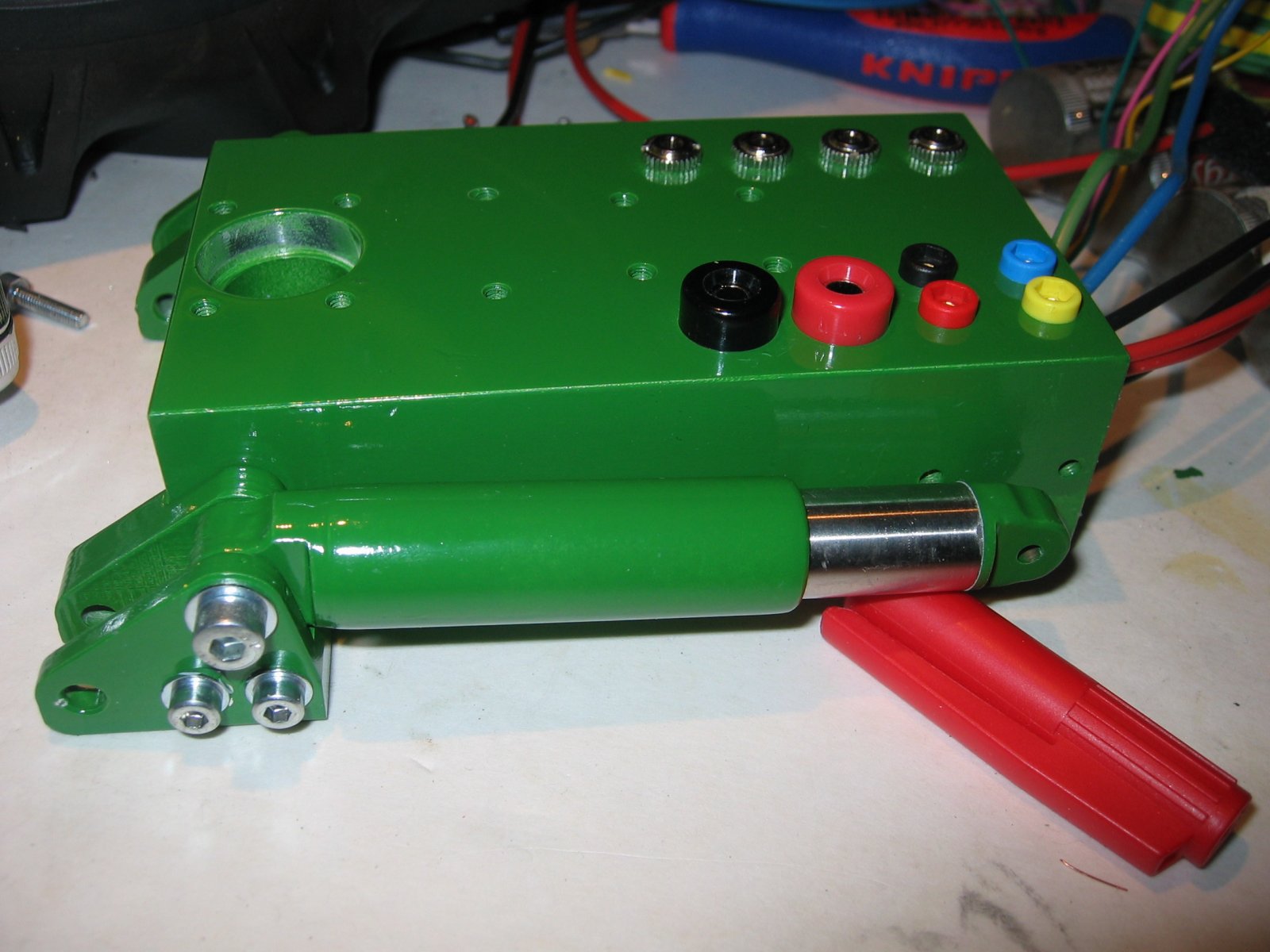

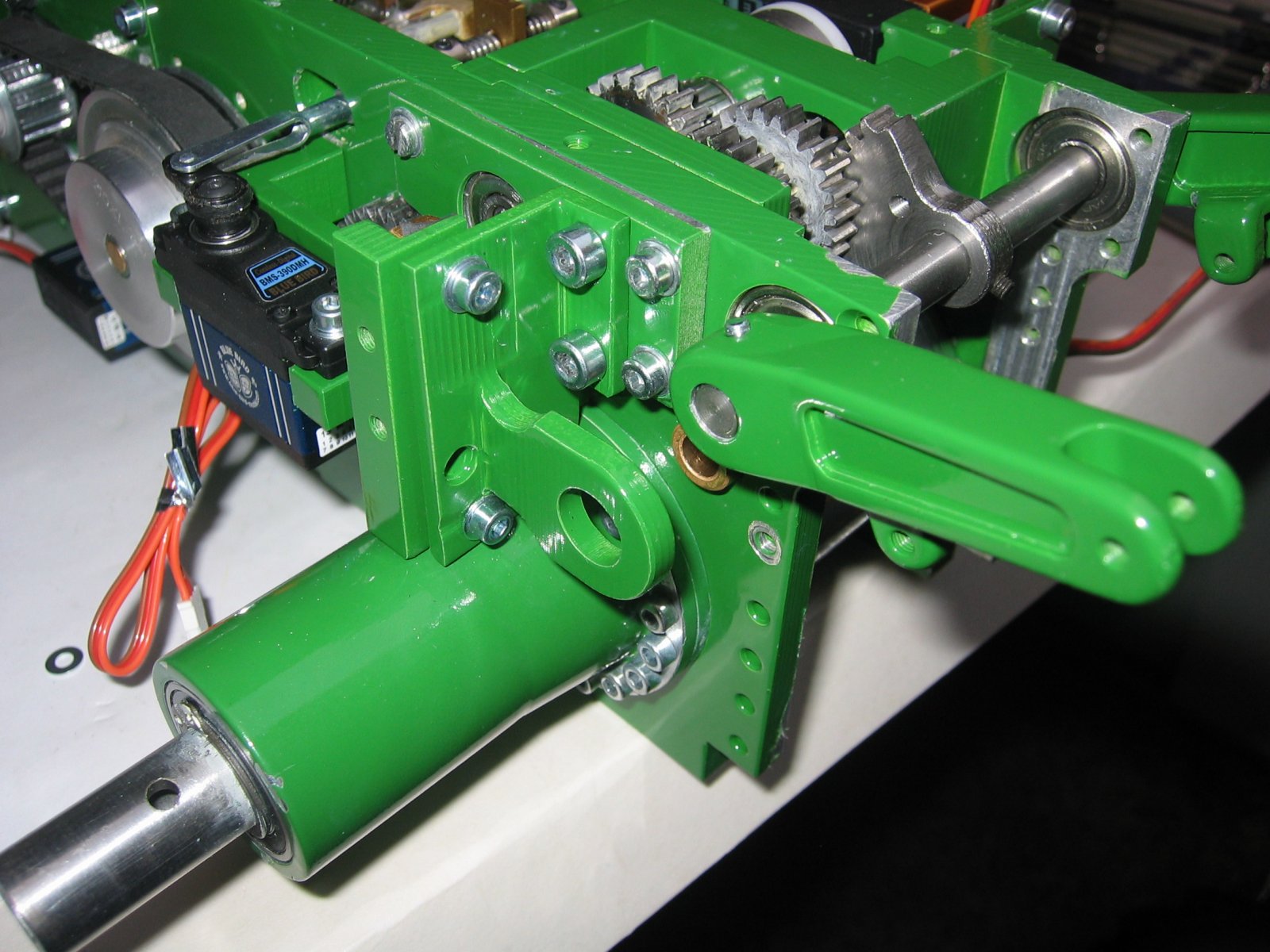

    Aan de achterzijde de hefcilinders en hefarmen gemonteerd.











    Draden gebundeld en naar voren geleid.





    Mvg Richard.
