John Deere 7280R schaal 1/8
- Topicstarter Richard 7930
- Startdatum
Daan bedankt voor de complimenten.

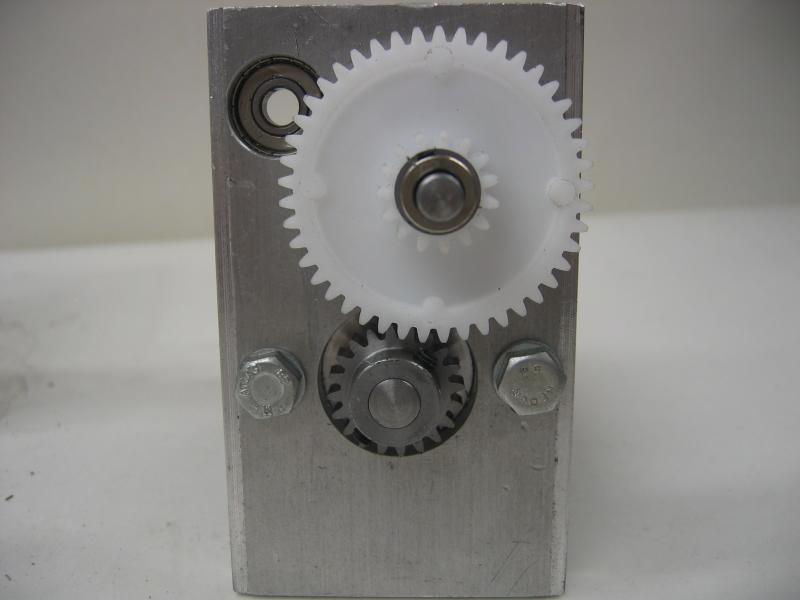

De motor van de aftakas komt tussen de aandrijfmotor en de vooras te zitten, dit is dezelfde motor als de aandrijfmotor.
Door de tandwielen wordt het toerental verlaagd naar maximaal 1300 omwentelingen per minuut, de motor is later ook traploos regelbaar hierdoor kan het toerental altijd nog worden verlaagd.
In het lager links bovenaan komt de as naar de voorwielaandrijving (tussen tandwiel en as zit nog 1 mm speling)

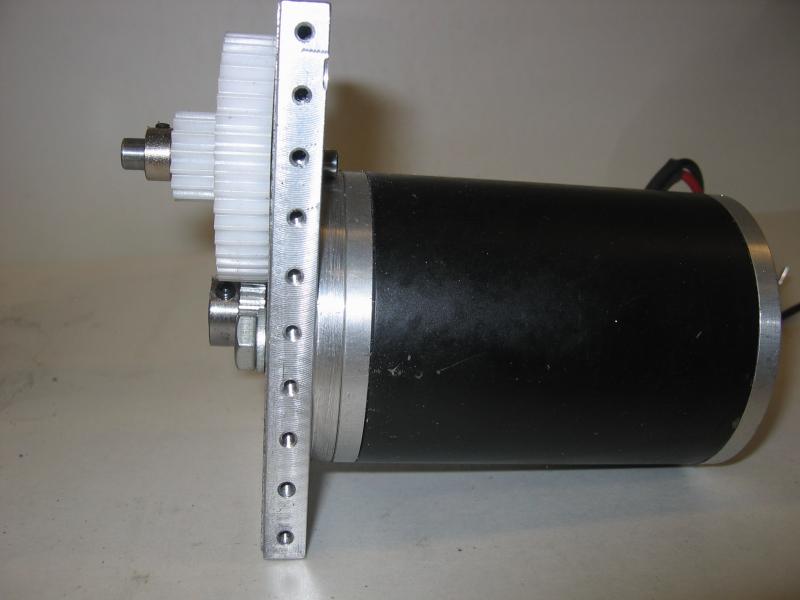

Motor geplaats in het frame, in het lager aan de linkerkant komt de as van de aftakas onder de versnellingsbak door naar achter te lopen.
Groet Richard
De motor van de aftakas komt tussen de aandrijfmotor en de vooras te zitten, dit is dezelfde motor als de aandrijfmotor.
Door de tandwielen wordt het toerental verlaagd naar maximaal 1300 omwentelingen per minuut, de motor is later ook traploos regelbaar hierdoor kan het toerental altijd nog worden verlaagd.
In het lager links bovenaan komt de as naar de voorwielaandrijving (tussen tandwiel en as zit nog 1 mm speling)
Motor geplaats in het frame, in het lager aan de linkerkant komt de as van de aftakas onder de versnellingsbak door naar achter te lopen.
Groet Richard
Laatst bewerkt door een moderator:
Ik ben nu begonnen met het maken van de vooras, het differentieel wat hierin komt is bijna hetzelfde als in de achteras, hier zit ook, op de foto in de linker as, een asje van rond 6mm voor het sperren van het differentieel.
Aan de uiteinden van de aandrijfassen heb ik een zeskant van 8mm gelast (inbussleutel) hierop komt de cardankoppeling naar het voorwiel.
Groet Richard
Aan de uiteinden van de aandrijfassen heb ik een zeskant van 8mm gelast (inbussleutel) hierop komt de cardankoppeling naar het voorwiel.
Groet Richard
Laatst bewerkt door een moderator:

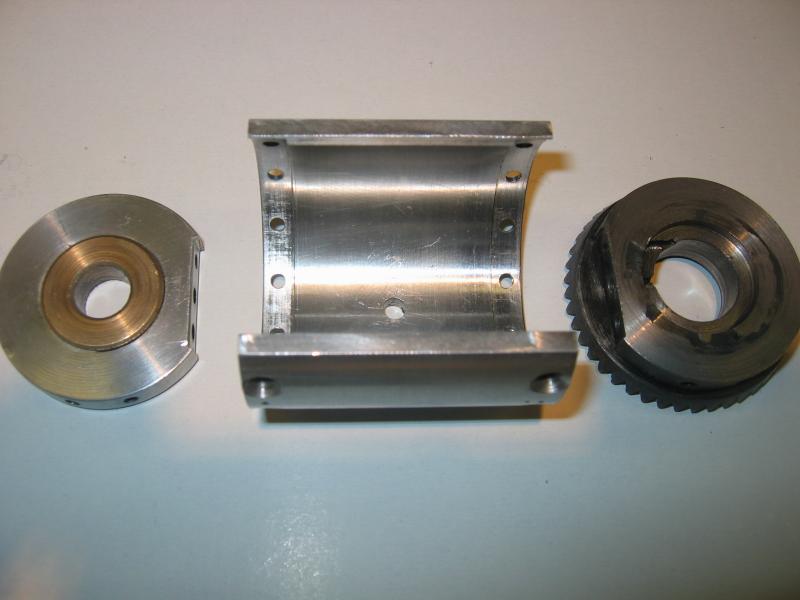

Het differentieelhuis is gedraaid uit een aluminium as, aan beide kanten is een kamer gedraaid.
Aan de linker kant komt een aluminium deksel met een lagerbus voor de aandrijfas en aan de rechterkant komt het kroonwiel voor de aandrijving van het differentieel.

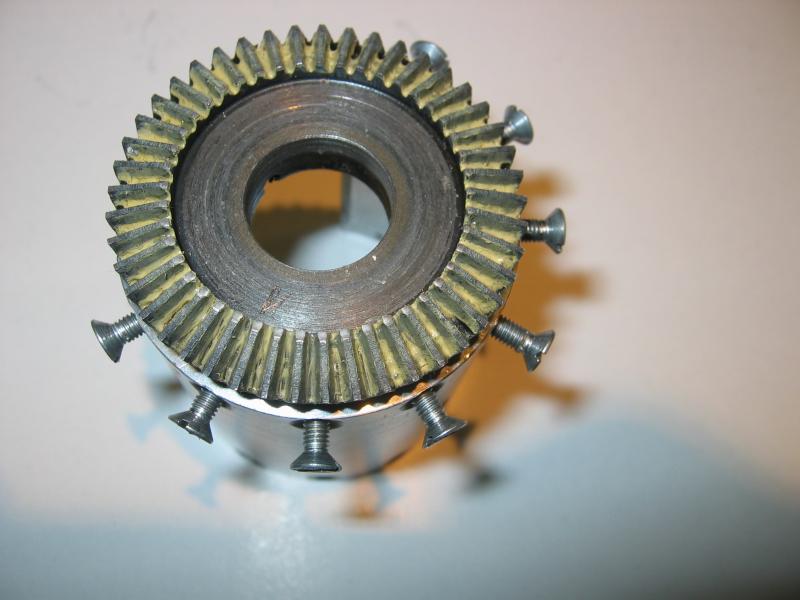

Het kroonwiel word met 8 M3 boutjes vastgezet in het huis.

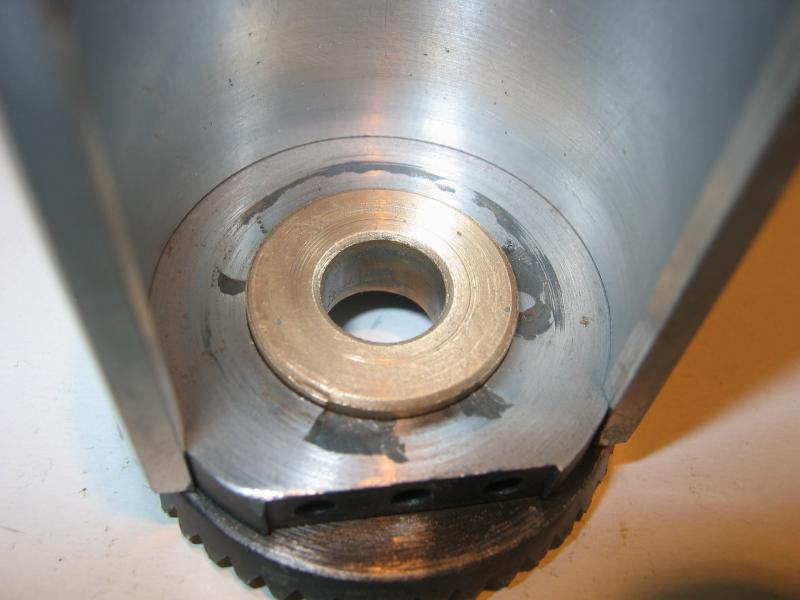

In het kroonwiel komt ook een lagerbus voor de rechter aandrijfas.
Het differentieelhuis is aan één kant open, dit is voor de montage van satelliet wiel.

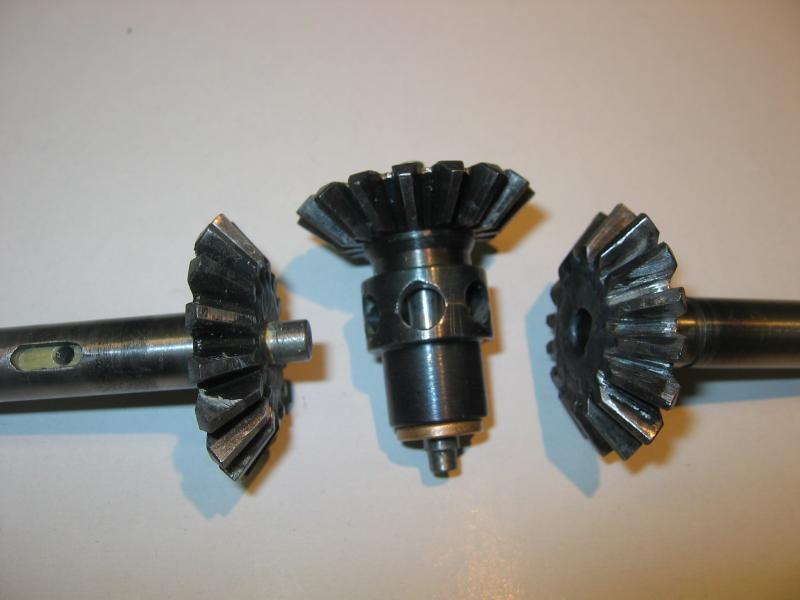

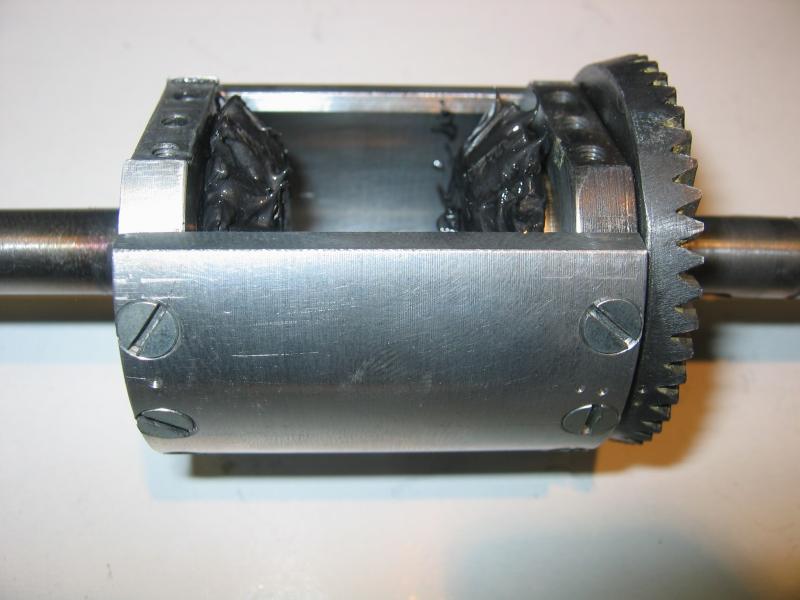

Beide aandrijfassen in het huis gemonteerd, de tandwielen ingevet met speciaal tandwielvet.
Mvg, Richard
Aan de linker kant komt een aluminium deksel met een lagerbus voor de aandrijfas en aan de rechterkant komt het kroonwiel voor de aandrijving van het differentieel.
Het kroonwiel word met 8 M3 boutjes vastgezet in het huis.
In het kroonwiel komt ook een lagerbus voor de rechter aandrijfas.
Het differentieelhuis is aan één kant open, dit is voor de montage van satelliet wiel.

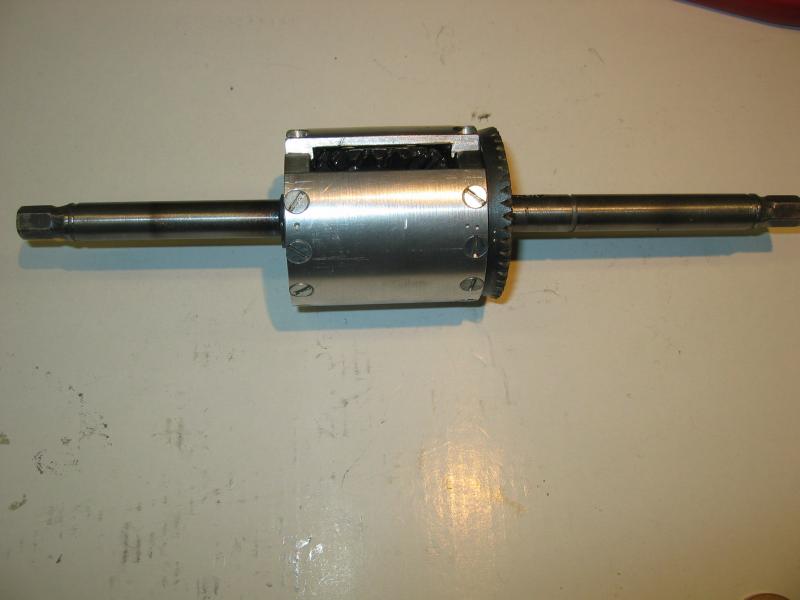

Beide aandrijfassen in het huis gemonteerd, de tandwielen ingevet met speciaal tandwielvet.
Mvg, Richard
Laatst bewerkt door een moderator:

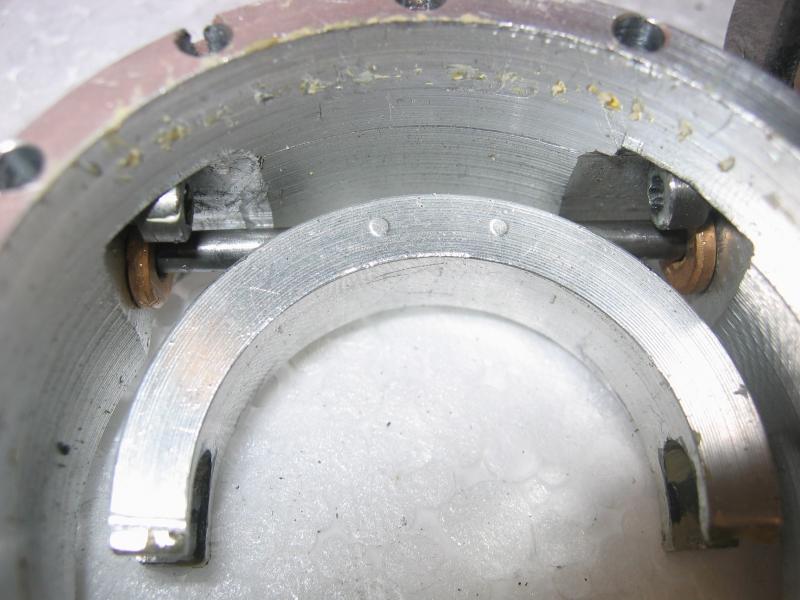

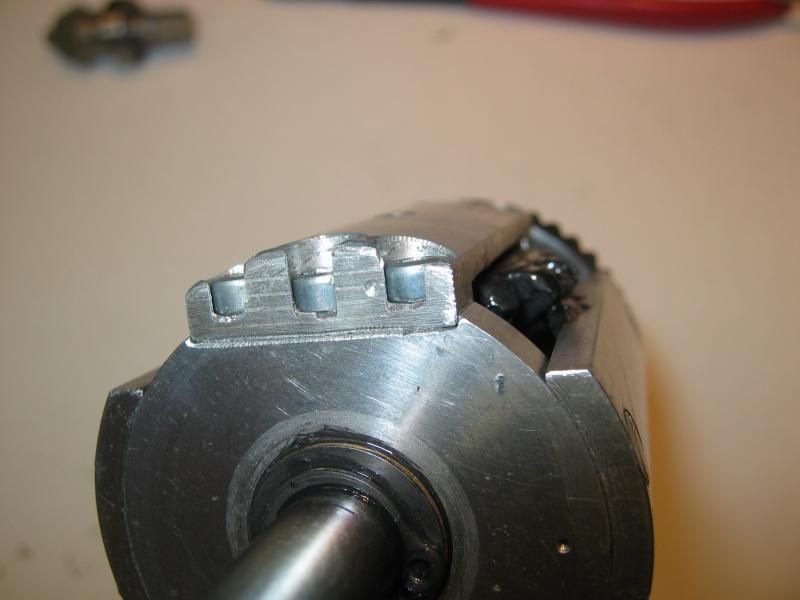

Satellietwiel gemonteerd en geborgd met een deksel.
In het huis zijn twee sleuven opengelaten voor het satellietwiel, dit om de diameter van het binnendifferentieelhuis zo klein mogelijk te houden.
Mvg Richard
In het huis zijn twee sleuven opengelaten voor het satellietwiel, dit om de diameter van het binnendifferentieelhuis zo klein mogelijk te houden.
Mvg Richard
Laatst bewerkt door een moderator:

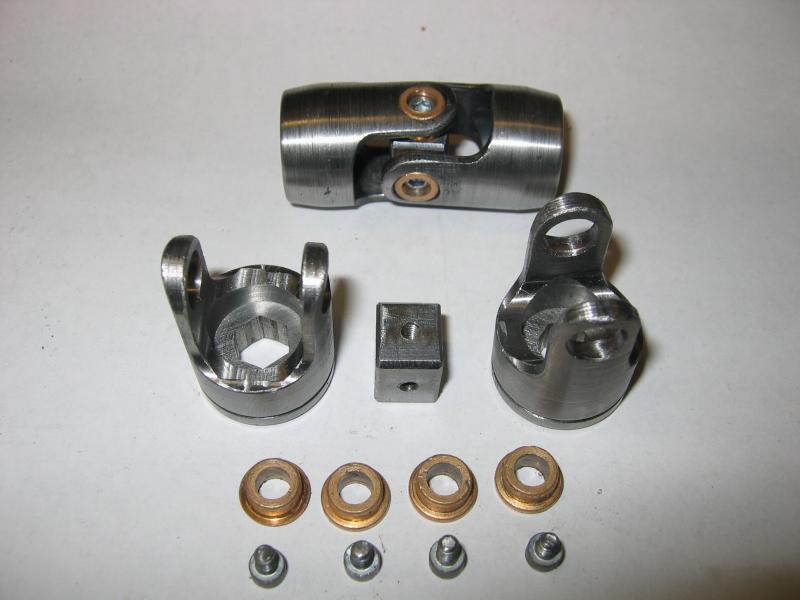

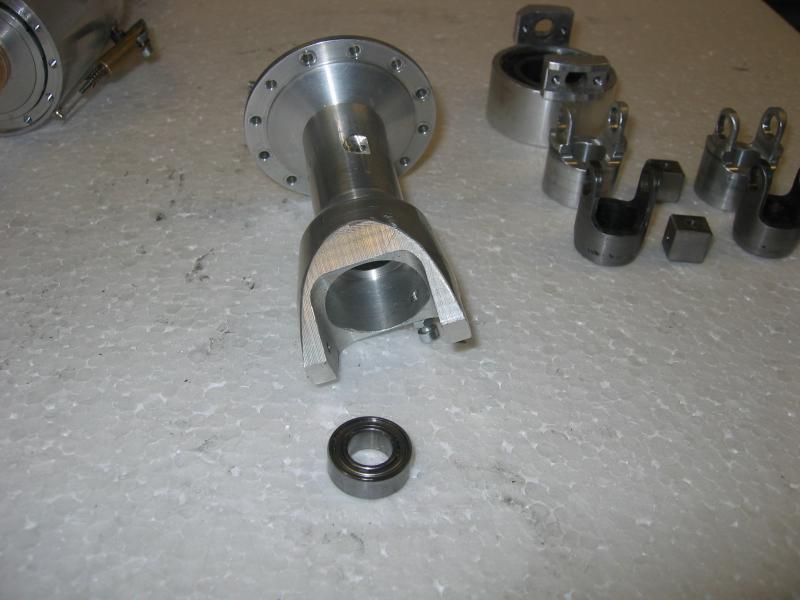

Cardankoppelingen van staal gemaakt voor de tussenas naar de vooras.
De cardankoppelingen in de vooras zijn deels van staal en deels van aluminium gemaakt, het ene deel heb ik van aluminium gemaakt om gewichtsbesparing, en aluminium is eenvoudiger te bewerken.

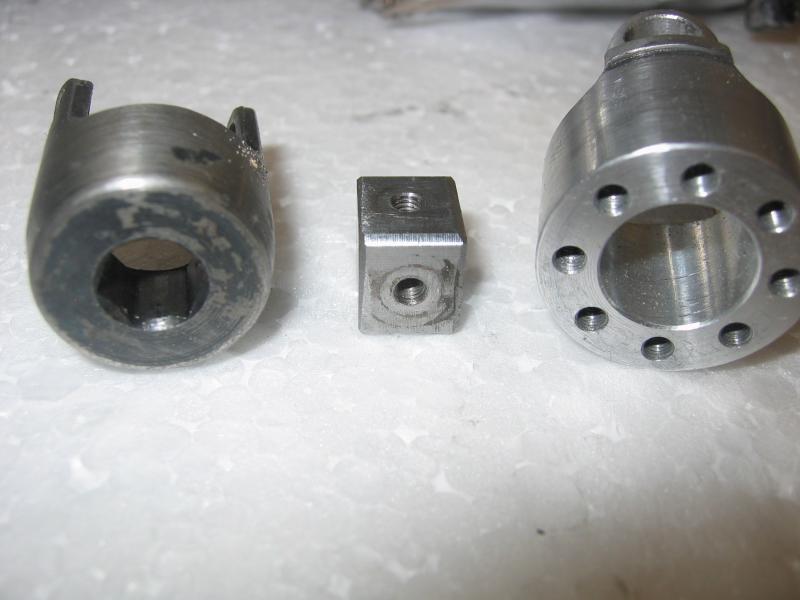

Aan het rechter deel met de 8 tapgaten van M3 komt het voorwiel te zitten.
Mvg Richard
De cardankoppelingen in de vooras zijn deels van staal en deels van aluminium gemaakt, het ene deel heb ik van aluminium gemaakt om gewichtsbesparing, en aluminium is eenvoudiger te bewerken.
Aan het rechter deel met de 8 tapgaten van M3 komt het voorwiel te zitten.
Mvg Richard
Laatst bewerkt door een moderator:
In de bronzen bussen zitten inbusboutjes M3, ik heb de bussen opgeboord naar 5,4mm, hierin past dan precies de kop van de inbusbout.
hoe heb je die 6 kant er in gemaakt??
Michel, voor het zeskant heb ik een plug gebruikt met een binnenzeskant voor een inbussleutel, ik heb hier het schroefdraad deel van afgedraaid en het voorste deel, met het zeskant, aan de cardankoppeling gelast.
Mvg Richard
Mvg Richard
Laatst bewerkt door een moderator:
je kan het zelf maken maar kan de link zo snel ff niet vinden.
G60force, het differentieel en komt in de vooras en zit dan geheel opgesloten zodat er geen stof bij kan.
Ok had al verwacht dat je dr een oplossing voor zou hebben
echt zo jaloers op je kunsten en apparatuur etc.
tis echt genieten dit te volgen, mn buurman heeft veel grote machines zal dit draadje eens aan em doorsturen... Gaat ie vast waarderen
G60force, bedankt voor de complimenten, alleen van de apparatuur moet je niet te veel verwachten ik heb geen cnc banken of iets dergelijks.

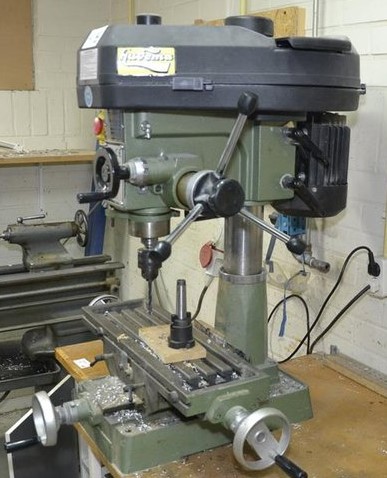

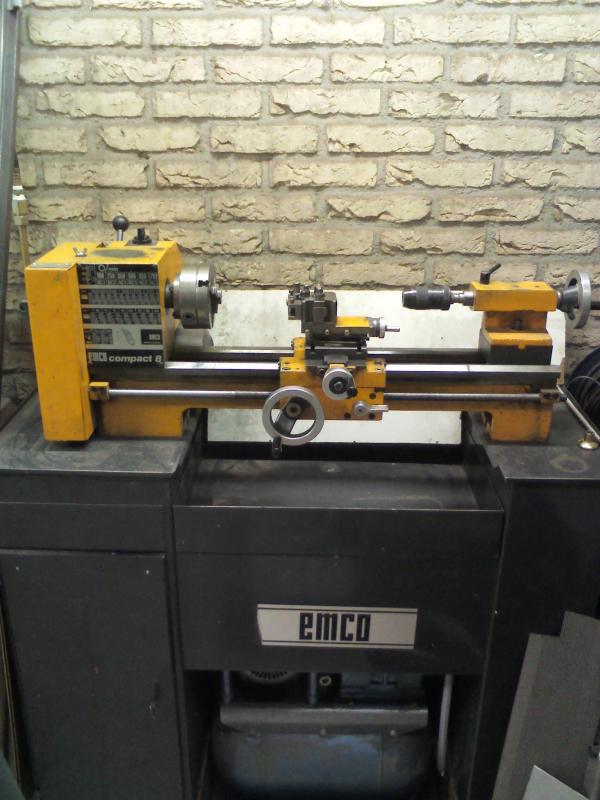

Ik heb een EMCO Compact 8 draaibank en een Huvema HU 25 BF kolomboormachine met kruistafel.
(De foto van de kolomboormachine heb ik van het internet afgehaald)
Mvg Richard
Ik heb een EMCO Compact 8 draaibank en een Huvema HU 25 BF kolomboormachine met kruistafel.
(De foto van de kolomboormachine heb ik van het internet afgehaald)
Mvg Richard
Laatst bewerkt door een moderator:
Verder gegaan met het maken van de vooras.

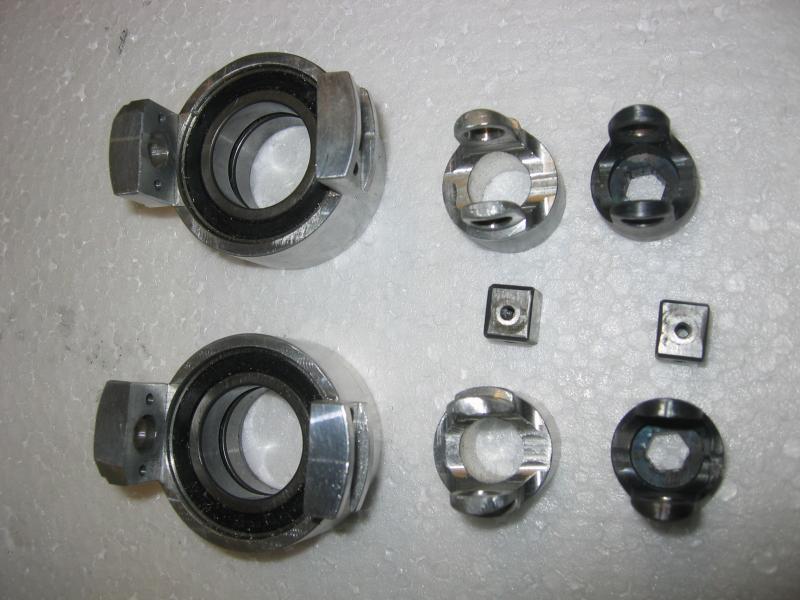

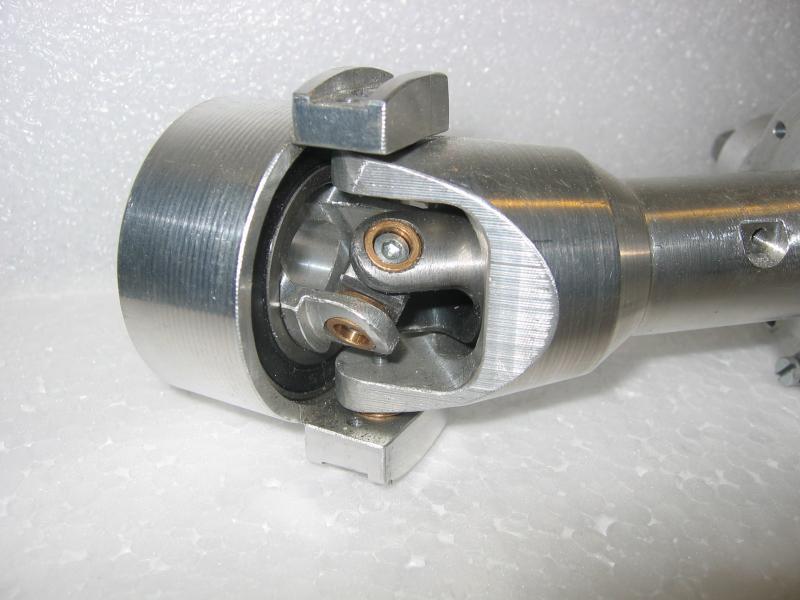

Voor het bevestigen van de voorwielen heb ik een huis gedraaid waarin twee stofdichte kogellagers zitten. Hierin komt het aluminium deel van de cardankoppeling waar aan het voorwiel wordt bevestigd.
De buitenste assen gedraaid, hierin zit aan de beide uiteinden een kogellager voor de geleiding van de aandrijfas.
Naast het differentieelhuis komt een verleng deel met de gaffel voor het inschakelen van het differentieelsper. In dit deel zit ook het conische tandwiel voor de haakse overbrenging van de aandrijving.
Differentieel met de gaffel gemonteerd. (Het witte op de foto is smeervet, ik heb hem eerst proefgedraaid)
Mvg, Richard
Voor het bevestigen van de voorwielen heb ik een huis gedraaid waarin twee stofdichte kogellagers zitten. Hierin komt het aluminium deel van de cardankoppeling waar aan het voorwiel wordt bevestigd.
De buitenste assen gedraaid, hierin zit aan de beide uiteinden een kogellager voor de geleiding van de aandrijfas.
Naast het differentieelhuis komt een verleng deel met de gaffel voor het inschakelen van het differentieelsper. In dit deel zit ook het conische tandwiel voor de haakse overbrenging van de aandrijving.
Differentieel met de gaffel gemonteerd. (Het witte op de foto is smeervet, ik heb hem eerst proefgedraaid)
Mvg, Richard
Laatst bewerkt door een moderator:

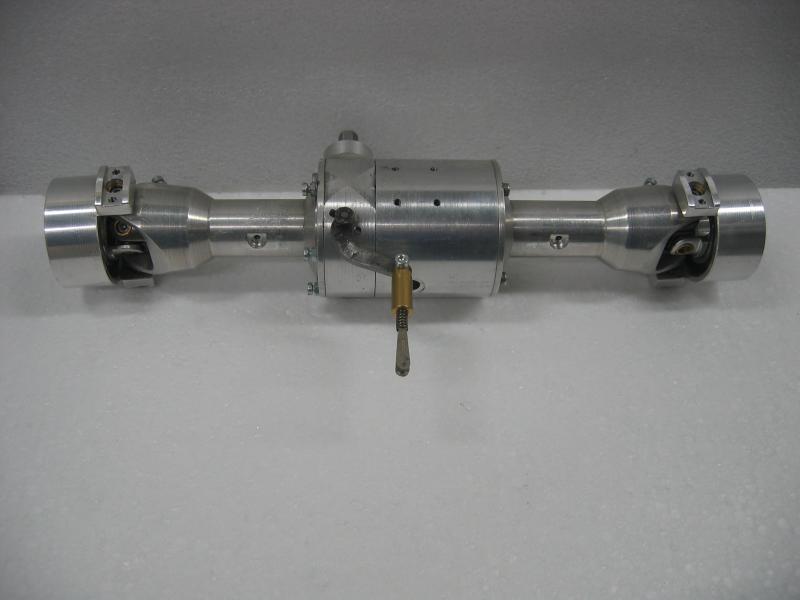

Vooras samengebouwd, voor het differentieelhuis moet ik nog passende schroeven kopen.
Mvg Richard
Mvg Richard
Laatst bewerkt door een moderator:
