Weer een tijd geleden sinds de laatste update zie ik. Achter de schermen gaat het wel langzaam door. Frank is nog steeds bezig de tekeningen te optimaliseren en een bouwbeschrijving aan het maken voor de tekening 8O Ik heb er samples van gezien, en geloof mij dat ziet er schitterend uit.
Verder ligt de eerste kit nu bij de cutter en daar is het wachten op dat deze gereed is voor we verder kunnen.
Ondertussen een klein project ingezet, en wel het begin van de guns laten maken. Ralf was zo vriendelijk om de koelmantels in Cad te zetten en Jaap heeft een mooi adresje geregeld waar de koelmantels uitgefreesd zijn uit 0.5mm aluminium. Resultaat is schitterend tegen een naar mijn mening zeer bescheiden kostprijs per stuk.
Hieronder een voorbeeld hoe de gun moet gaan worden. Dit is de 1/4 schaal van WB voor mijn D-VIII.
Ik moet nu Lex nog voorzien van de tekening van het huis zodat hij een poging kan wagen om het uit te frezen zodat we een mal hebben om er een gietmal van te maken voor de 10 andere.
Gr. Teus
Verder ligt de eerste kit nu bij de cutter en daar is het wachten op dat deze gereed is voor we verder kunnen.
Ondertussen een klein project ingezet, en wel het begin van de guns laten maken. Ralf was zo vriendelijk om de koelmantels in Cad te zetten en Jaap heeft een mooi adresje geregeld waar de koelmantels uitgefreesd zijn uit 0.5mm aluminium. Resultaat is schitterend tegen een naar mijn mening zeer bescheiden kostprijs per stuk.
Hieronder een voorbeeld hoe de gun moet gaan worden. Dit is de 1/4 schaal van WB voor mijn D-VIII.
Ik moet nu Lex nog voorzien van de tekening van het huis zodat hij een poging kan wagen om het uit te frezen zodat we een mal hebben om er een gietmal van te maken voor de 10 andere.
Gr. Teus
Laatst bewerkt door een moderator:
T
Teus
Guest

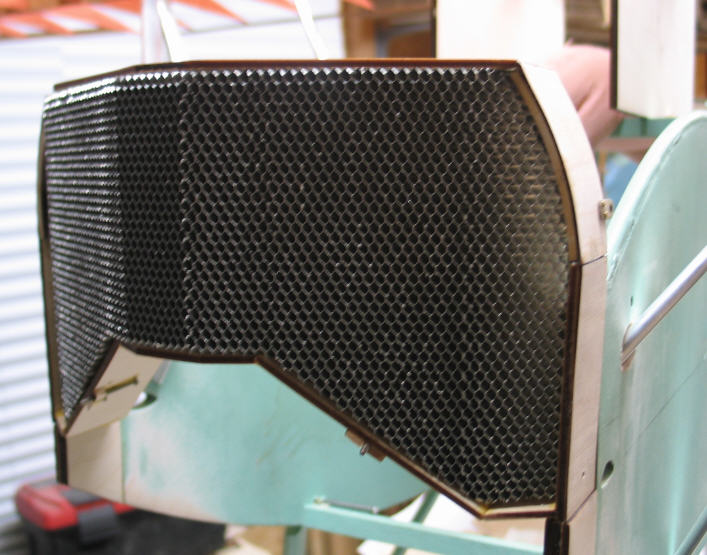

Zag trouwens ook dat Glenn Torrance nu bezig is met een 1/3 scale DVII
Ja hij gaat weer lekker Ralf, dat gaat waarschijnlijk weer een topper worden voor hem.
Je brengt me trouwens wel weer op een idee

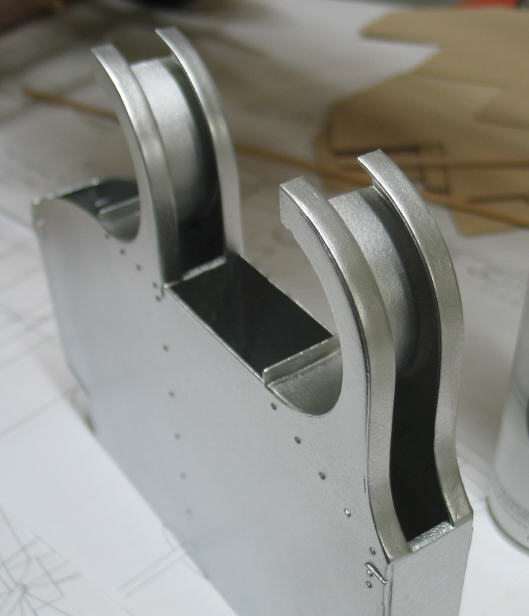

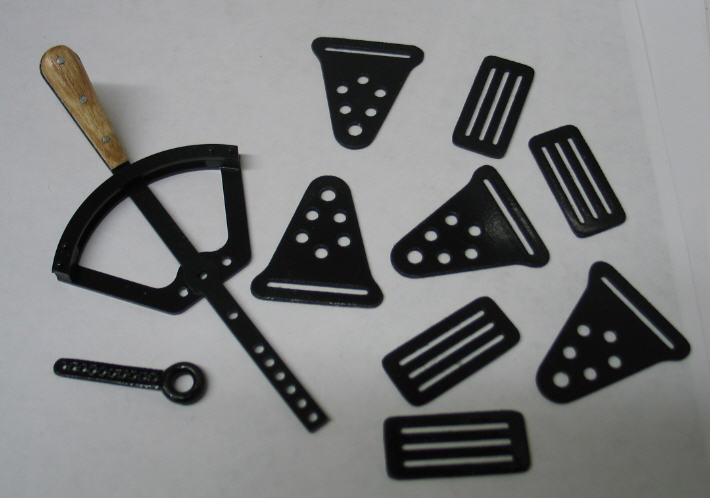

Onderstaande kunnen we natuurlijk ook mooi gaan etsen als dat een beetje lukt bij mij.
Laatst bewerkt door een moderator:
Etsen
Teus,
Ik heb een goede relatie met een ets specialist, dit even ter info natuurlijk.
gr jaap
Teus,
Ik heb een goede relatie met een ets specialist, dit even ter info natuurlijk.
gr jaap
T
Teus
Guest
Altijd makkelijk om achter de hand te hebben Jaap, maar als het zelf lukt is dat het mooiste natuurlijk.
Ik heb ondertussen 1 van de mantels proberen te rollen en te lijmen. Rollen heb ik gedaan door de freesplaat op een andere 0.5mm alu plaat te leggen en dan samen om een buis van goede diameter te rollen. Doe je dit niet dan gaat het freesplaatje knieken op de korte kantjes en ziet het er niet uit . Na nog wat nabewerking (rollen) krijg je een heel redelijk ronde mantel.
Hierna de uiteinden verlijmd met JB-Weld. Om dit mooi te doen heb ik de gerolde huls voorzien van lijm in een daarvoor passende doorzichtige krimpkous geplaatst en langzaam de krimpkous om de huls gekrompen. Hierdoor krijg je een mooie starkke aansluiting nagenoeg rond. Verder op de lijmnaad aan de binnenzijde nog wat extra lijm gelegd en laten drogen.
Resultaat is goed
Ik heb ondertussen 1 van de mantels proberen te rollen en te lijmen. Rollen heb ik gedaan door de freesplaat op een andere 0.5mm alu plaat te leggen en dan samen om een buis van goede diameter te rollen. Doe je dit niet dan gaat het freesplaatje knieken op de korte kantjes en ziet het er niet uit
. Na nog wat nabewerking (rollen) krijg je een heel redelijk ronde mantel.Hierna de uiteinden verlijmd met JB-Weld. Om dit mooi te doen heb ik de gerolde huls voorzien van lijm in een daarvoor passende doorzichtige krimpkous geplaatst en langzaam de krimpkous om de huls gekrompen. Hierdoor krijg je een mooie starkke aansluiting nagenoeg rond. Verder op de lijmnaad aan de binnenzijde nog wat extra lijm gelegd en laten drogen.
Resultaat is goed
Laatst bewerkt door een moderator:
jan brilman
Forum veteraan
Ik denk niet dat je het beter kunt krijgen . . . :nooo:
jan.
jan.
En nog een berichtje van de tekenkamer,
de tekeningen van de Fokker zijn eindelijk geheel klaar,
10 vellen in totaal: 4 vellen A0, 1 vel driedubbel A0 (!), en 5 vellen A2 formaat.
Het is maar een klein berichtje maar de afgelopen maanden er wel nagenoeg elke dag
(tijdens de lunchpauze) mee bezig geweest, niet zo gelijk 'zichtbaar' maar wel een enorm werk!
Nu alleen nog wachten tot Chris de eerste laser gesneden ribben en spantenset gereed heeft,
dan kan de bouw van de eerst DVII van start....
Frank
de tekeningen van de Fokker zijn eindelijk geheel klaar,
10 vellen in totaal: 4 vellen A0, 1 vel driedubbel A0 (!), en 5 vellen A2 formaat.
Het is maar een klein berichtje maar de afgelopen maanden er wel nagenoeg elke dag
(tijdens de lunchpauze) mee bezig geweest, niet zo gelijk 'zichtbaar' maar wel een enorm werk!
Nu alleen nog wachten tot Chris de eerste laser gesneden ribben en spantenset gereed heeft,
dan kan de bouw van de eerst DVII van start....
Frank
T
Teus
Guest
Ben even aan het prutsen geweest met de 1/3 eigenbouw Spandau's voor onze D-VII.
Het loopgedeelte heb ik nu wel voor ogen hoe dat gemaakt kan worden.
Met behulp van vele foto's en wat scrap materiaal begint het er op te lijken.
Ik heb eerst twee mancheten gemaakt van stukjes pvc buis met de goede buitendiameter en binnen uitgedraaid zodat het net over het gerolde aluminium paste van de koelmantel. Toen van 0.8mm alu de voor en achterzijde gemaakt. Loop is van 4mm messingbuis. De vuurmond is van 16mm pcv buis gevuld met epoxy gemaakt, hier en daar wat moeren op maat gevijld en alles in goede volgorde geplaatst en afgesloten met een van 10mm alu gedraaide uiteinde.
Het vizier is ook van een stukje 15mm pvc buis met een kruis van 1mm staaldraad en nog wat schroefjes enz.
Ben er wel blij mee ondanks het vele werk. Nu het huis nog...............
Gr. Teus
Het loopgedeelte heb ik nu wel voor ogen hoe dat gemaakt kan worden.
Met behulp van vele foto's en wat scrap materiaal begint het er op te lijken.
Ik heb eerst twee mancheten gemaakt van stukjes pvc buis met de goede buitendiameter en binnen uitgedraaid zodat het net over het gerolde aluminium paste van de koelmantel. Toen van 0.8mm alu de voor en achterzijde gemaakt. Loop is van 4mm messingbuis. De vuurmond is van 16mm pcv buis gevuld met epoxy gemaakt, hier en daar wat moeren op maat gevijld en alles in goede volgorde geplaatst en afgesloten met een van 10mm alu gedraaide uiteinde.
Het vizier is ook van een stukje 15mm pvc buis met een kruis van 1mm staaldraad en nog wat schroefjes enz.
Ben er wel blij mee ondanks het vele werk. Nu het huis nog...............
Gr. Teus
Laatst bewerkt door een moderator:
strutter
PH-SAM
Heb hem gisteren even in 'het eggie' mogen bewonderen, maar de Spandau ziet er geweldig uit Teus
Zie ineens tot mijn grote schrik dat alle foto's tot post #257 verdwenen zijn! 8O
(zo ook bij andere draadjes
, dat zou toch jammer zijn als dit allemaal verloren is gegaan
)
Zal eens even mailen met Robert
Groeten, Ralf
Zie ineens tot mijn grote schrik dat alle foto's tot post #257 verdwenen zijn! 8O
(zo ook bij andere draadjes
, dat zou toch jammer zijn als dit allemaal verloren is gegaan )Zal eens even mailen met Robert
Groeten, Ralf
Eindelijk onderdelen !!!!!
Tijdens de buitengewoon succesvolle 'Dawn Patrol' meeting kreeg ons DVII team eindelijk de langverwachte
A samples overhandigd van Chris Davies-Garner van CD-Scaledesigns.
Keurig lasergesneden, het zag er op het eerste gezicht allemaal al keurig uit, en nadat ik alle onderdelen op de
tekeningen gelegd had kan ik nu ook zeggen dat alle onderdelen goed zijn en dat er niets gecorrigeerd hoeft te worden
Kon het natuurlijk niet nalaten om al wat onderdelen in elkaar te steken:

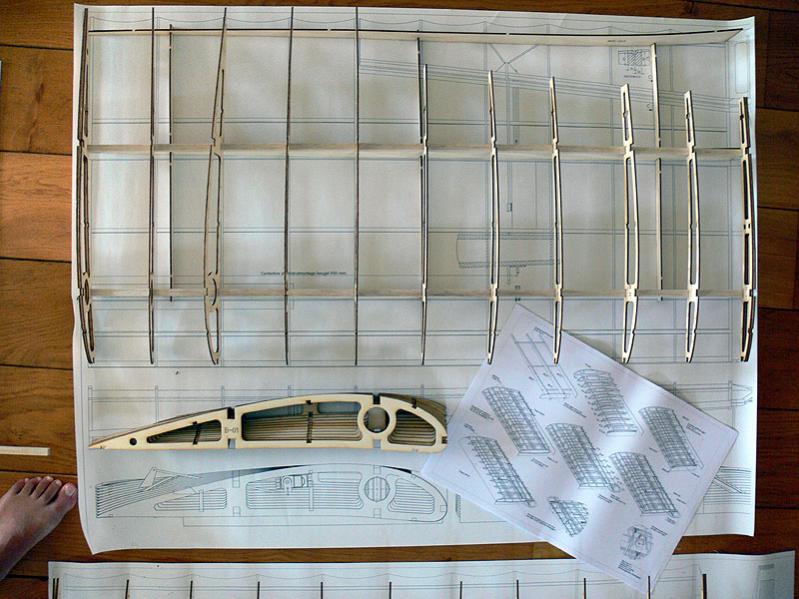

de boven vleugel,

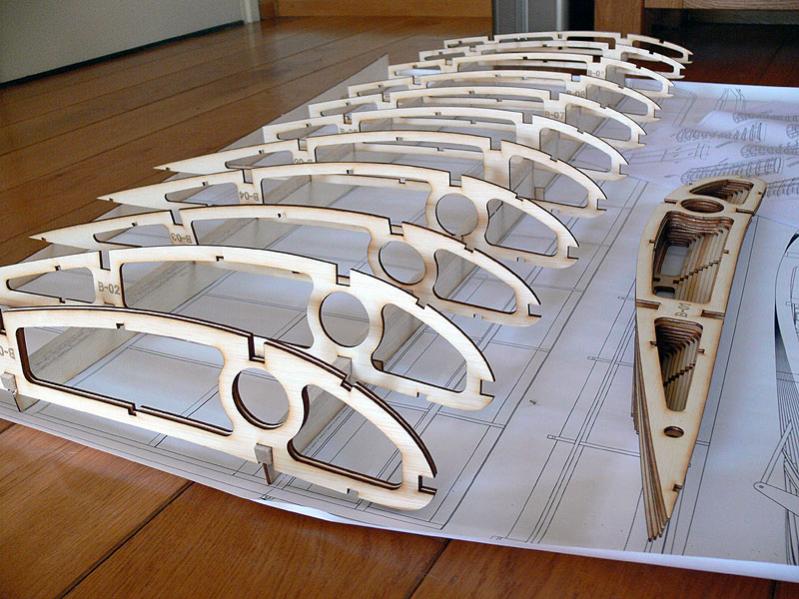

ondervleugel,

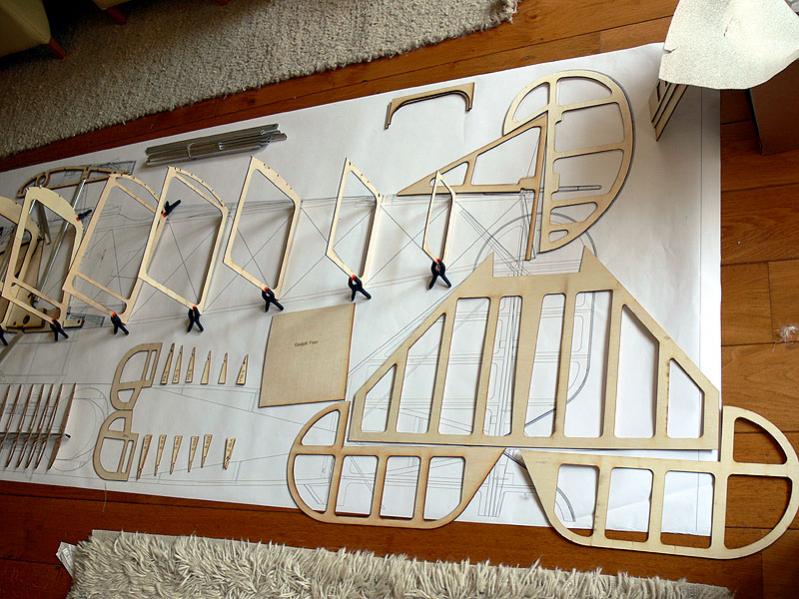

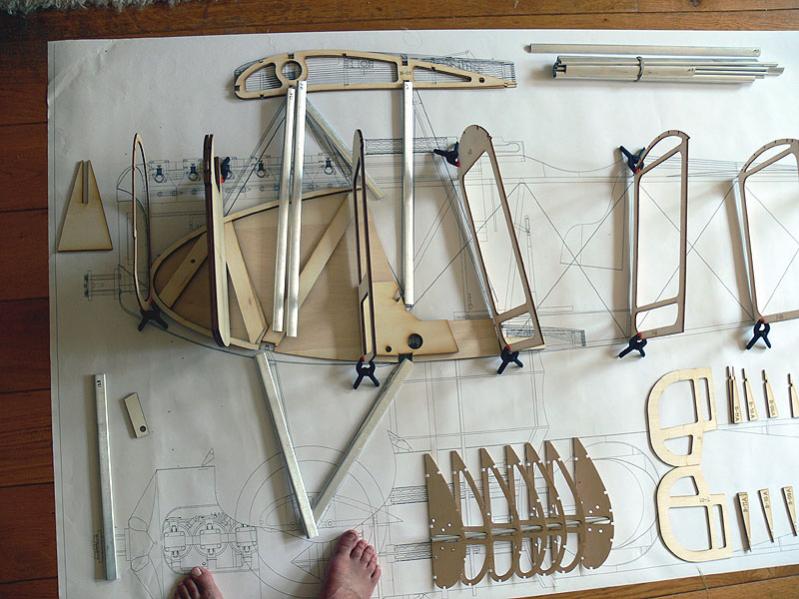

En nog wat romponderdelen:

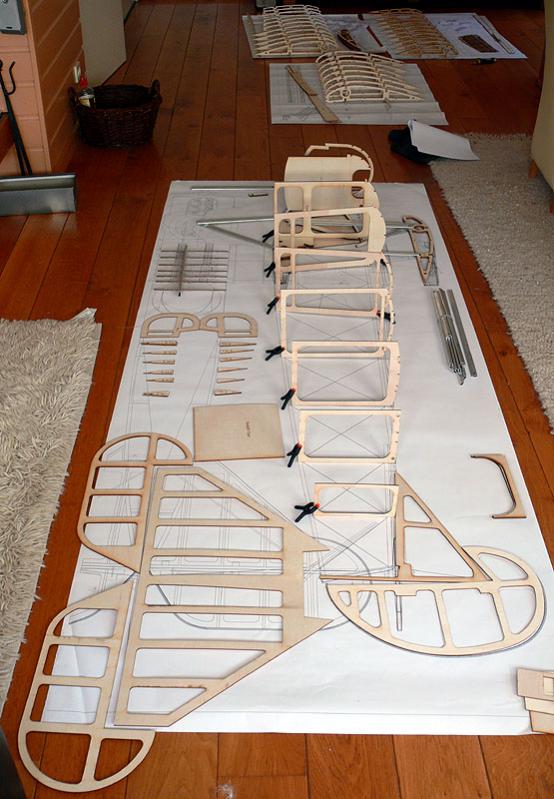

heb je de huiskamer toch even flink vol liggen.....
weer een stap verder, ben d'r best wel trots op!, en de rest van de teamleden natuurlijk nog bedankt voor hun geduld;
dat het toch allemaal langer geduurd heeft als gepland..... maar ach het is hobby nietwaar
gr.
Frank
Tijdens de buitengewoon succesvolle 'Dawn Patrol' meeting kreeg ons DVII team eindelijk de langverwachte
A samples overhandigd van Chris Davies-Garner van CD-Scaledesigns.
Keurig lasergesneden, het zag er op het eerste gezicht allemaal al keurig uit, en nadat ik alle onderdelen op de
tekeningen gelegd had kan ik nu ook zeggen dat alle onderdelen goed zijn en dat er niets gecorrigeerd hoeft te worden
Kon het natuurlijk niet nalaten om al wat onderdelen in elkaar te steken:

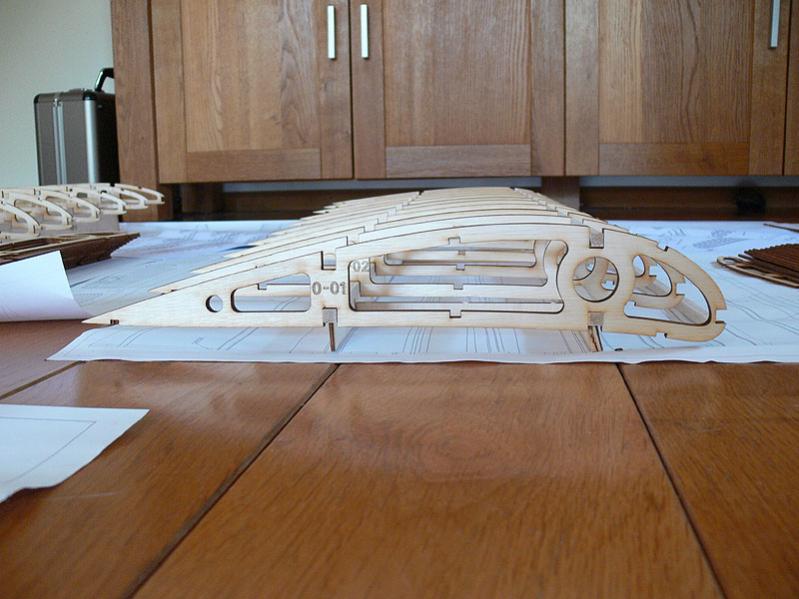

de boven vleugel,

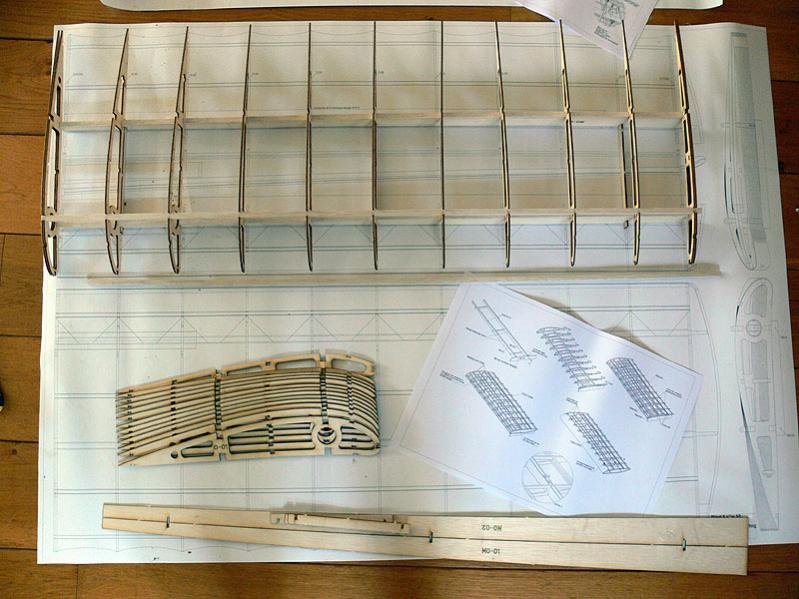

ondervleugel,

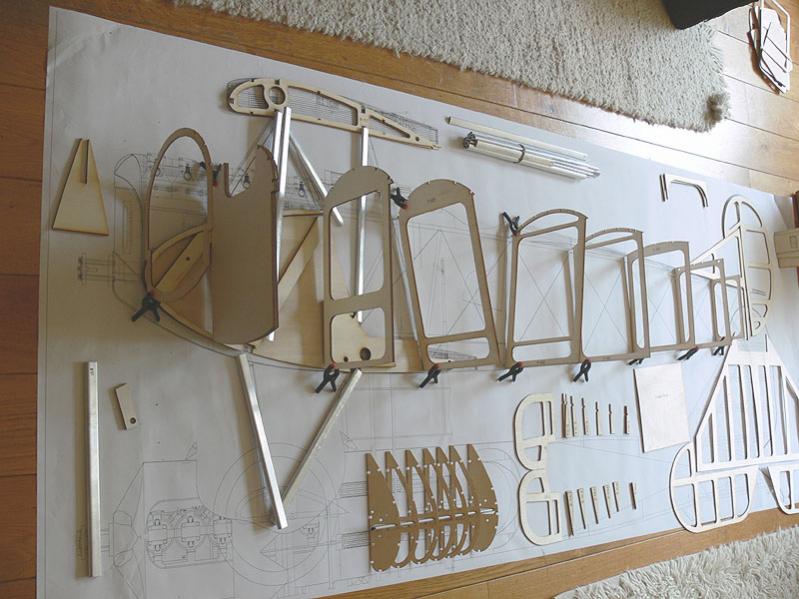

En nog wat romponderdelen:
heb je de huiskamer toch even flink vol liggen.....
weer een stap verder, ben d'r best wel trots op!, en de rest van de teamleden natuurlijk nog bedankt voor hun geduld;
dat het toch allemaal langer geduurd heeft als gepland..... maar ach het is hobby nietwaar
gr.
Frank
