Le Commerce de Marseille 1788 - 1801 scale 1:48 van Gerard Delacroix

Proficiat met dit tijdrovend en volgens mij soms saai klusje. Vanaf nu wordt het fun.
In elk geval heb je van deze klus iets moois gemaakt



Ook van mijn kant proficiat met deze mijlpaal, Ronald. Wat een klus! De vormen komen nu in ieder geval al mooi tot uiting. KAn alleen nog maar mooier worden.
Gr. Peter



Precies! De aanhouder wint.. goed gedaan



Mooi gedaan Ronald. Tijdens Duizel gaf je al te kennen dat het taai "eentonig" werk is zoveel frames te maken maar het is je toch gelukt.

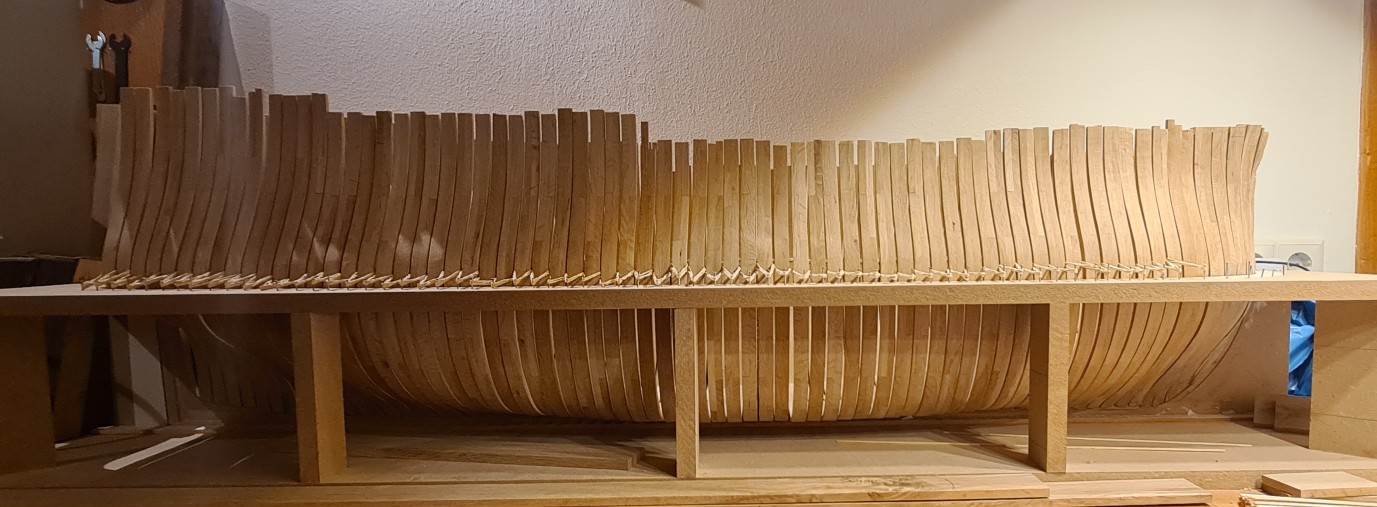

Een knap stukje werk Ronald, dit ziet er heel mooi uit zo.

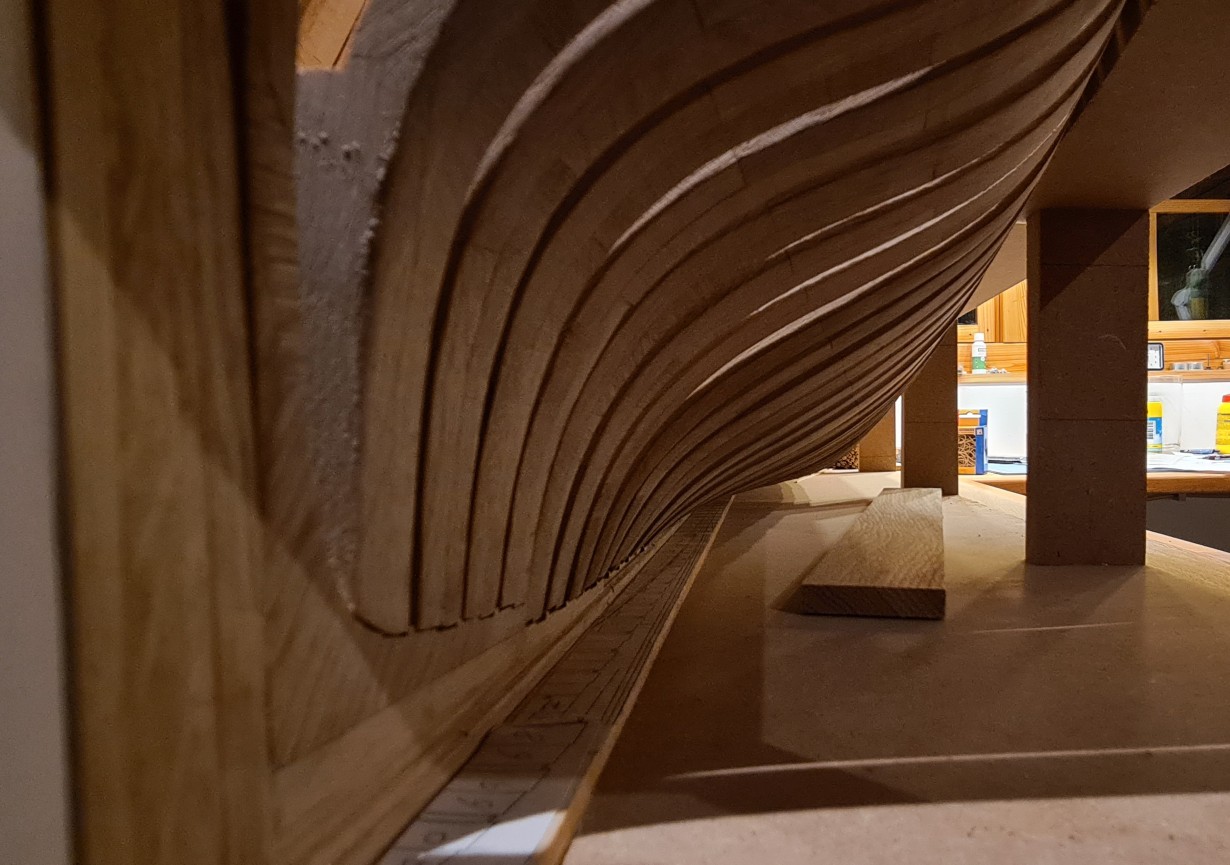

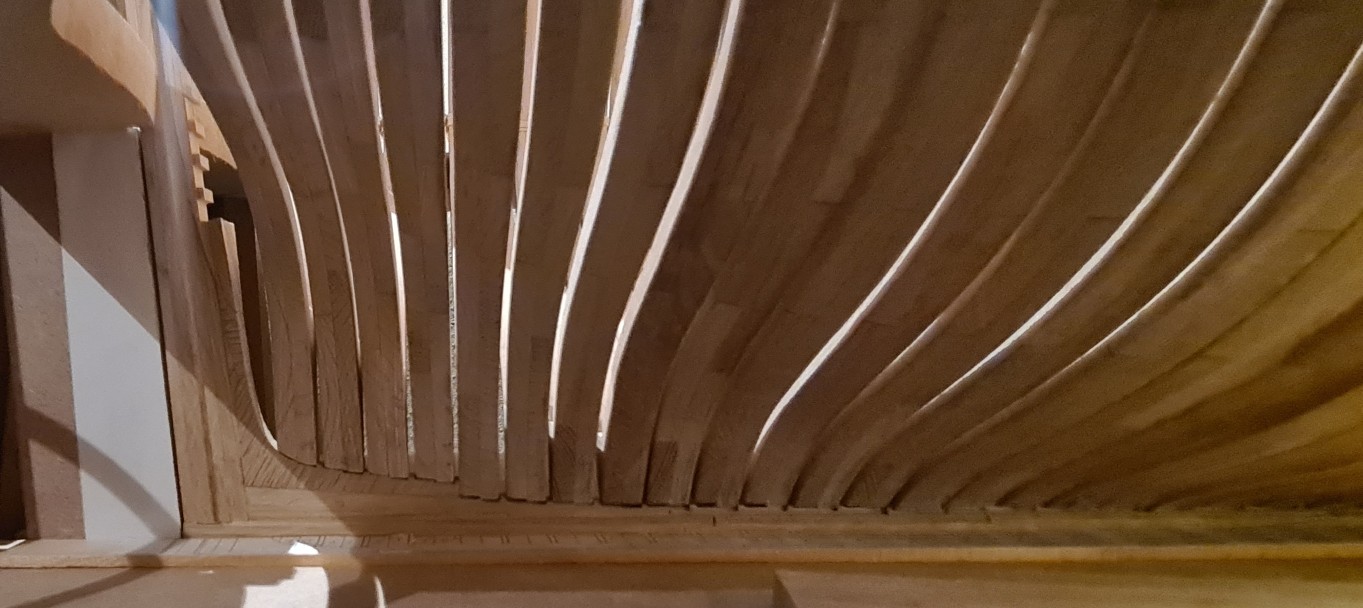

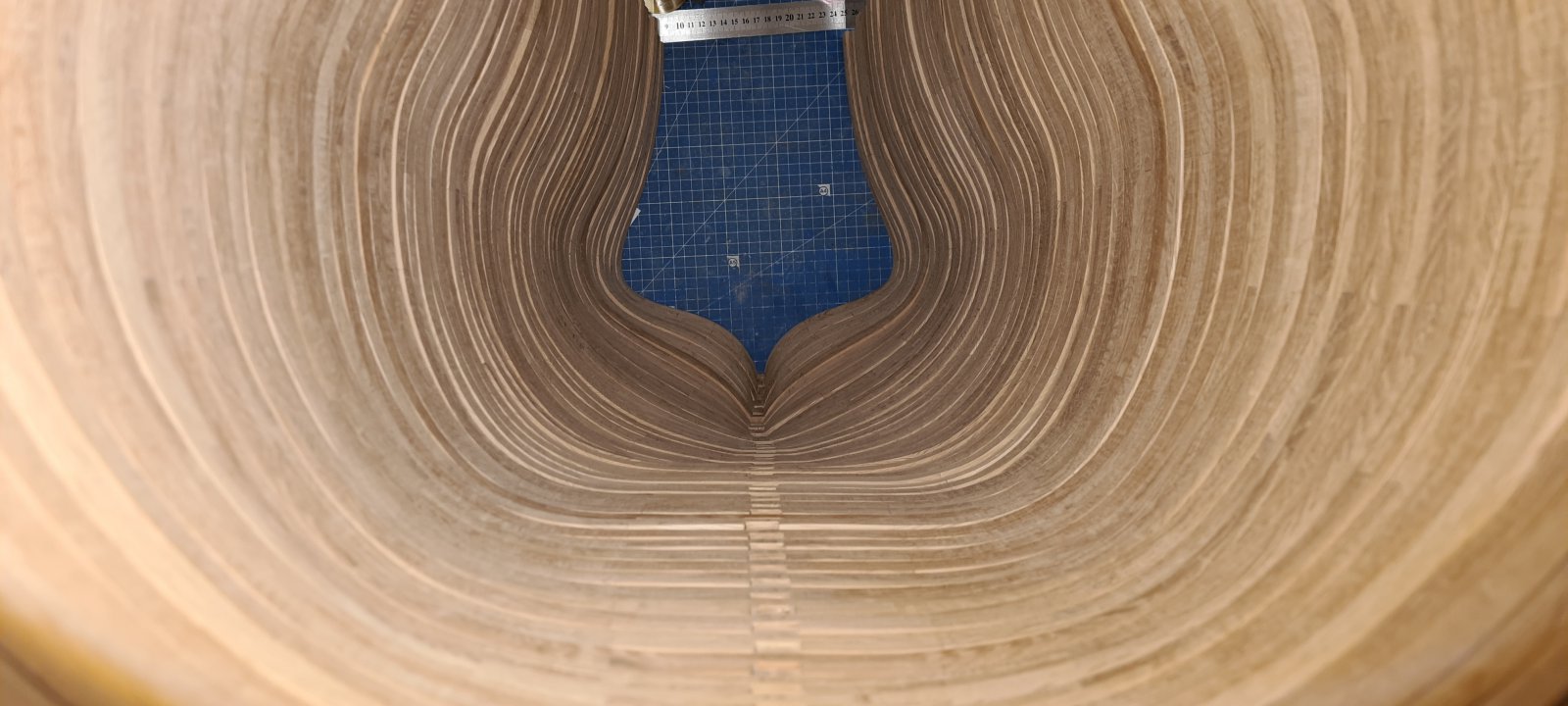

Indrukwekkend. In werkelijkheid nog mooier dan de foto's.



Dank voor de leuke reacties! Het voelde goed het laatste frame van het lijstje te schrappen

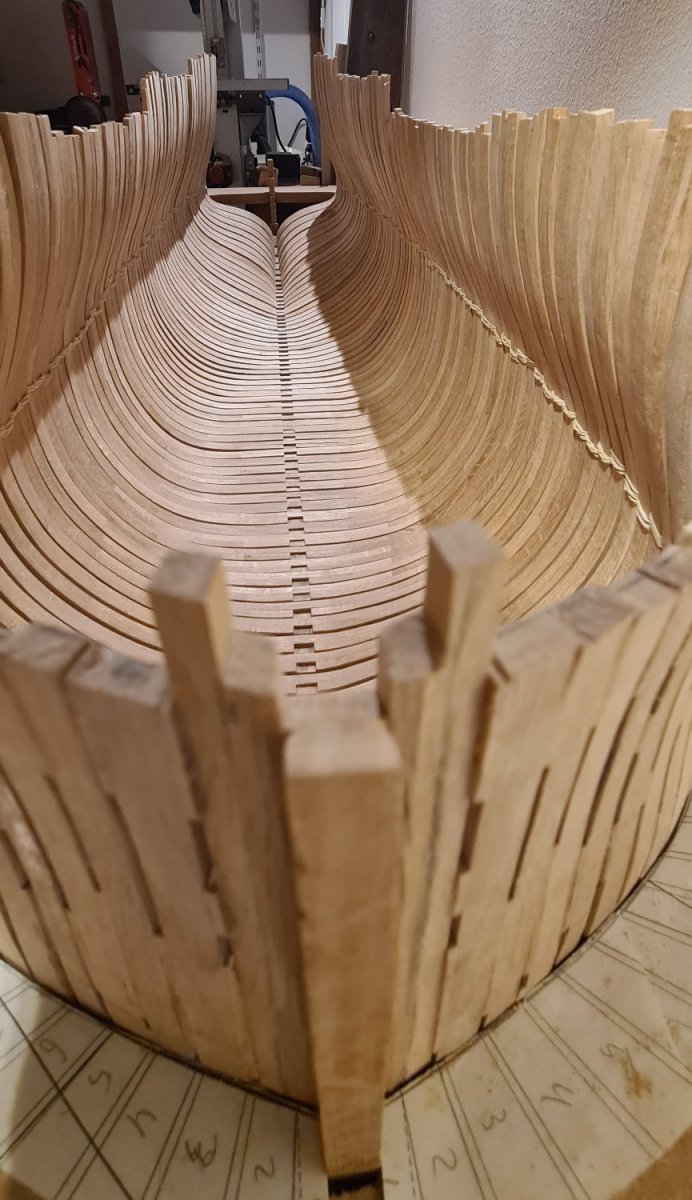

En ben tot nu toe wel tevreden met het resultaat. Straks is er toch niets meer van te zien

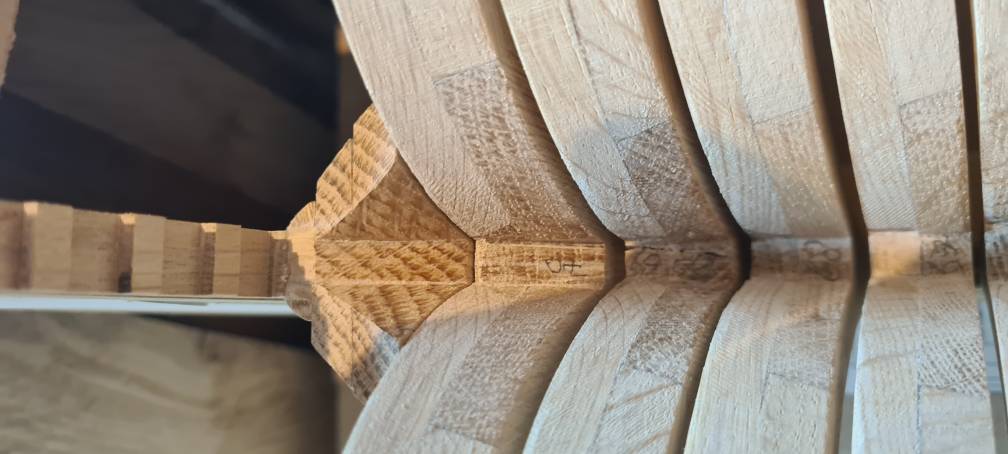

Hier een klein voorbeeld van de kwaliteit tekeningen...
De bovenkant van dit 'sluitstuk' heb ik puur op basis van de tekening vormgegeven, daarna de achterkant de vorm van de kiel gegeven....



Dat laat niet alleen de kwaliteit de van de tekening zien Ronald, ook de kwaliteit van je spanten is dus duidelijk even goed als die van de tekening.



"Fits like a glove!"

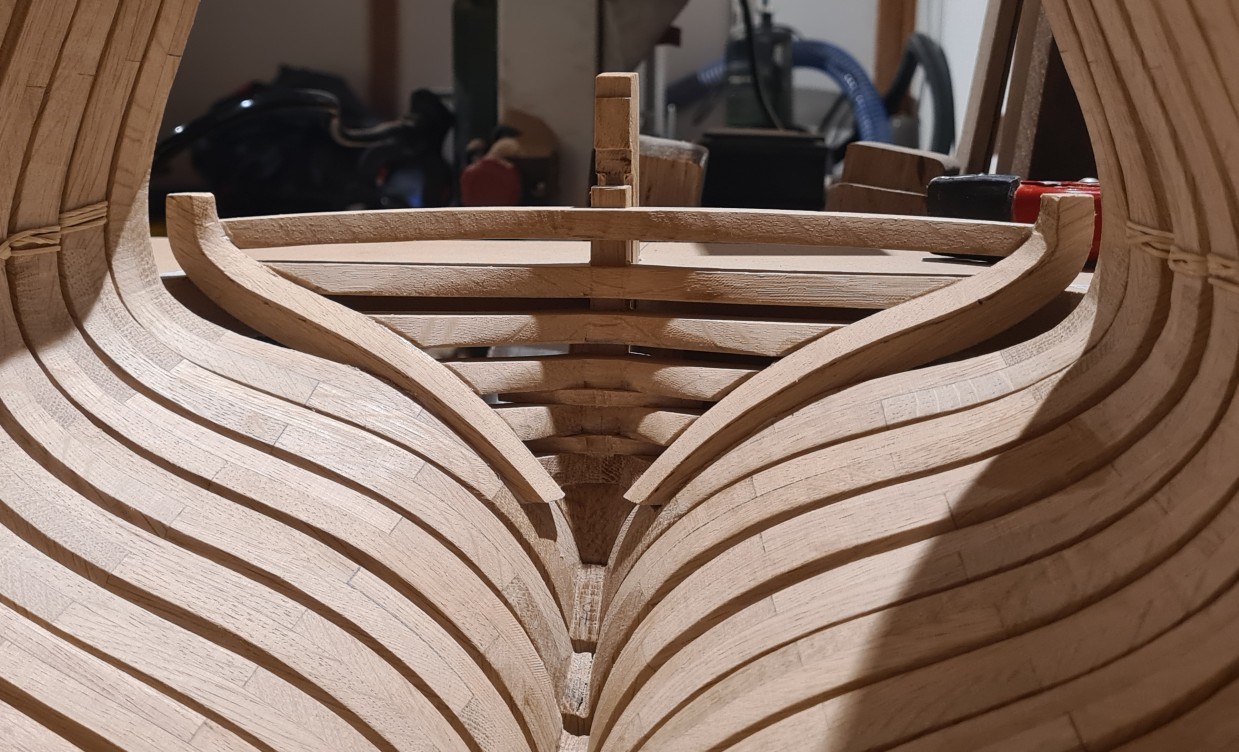

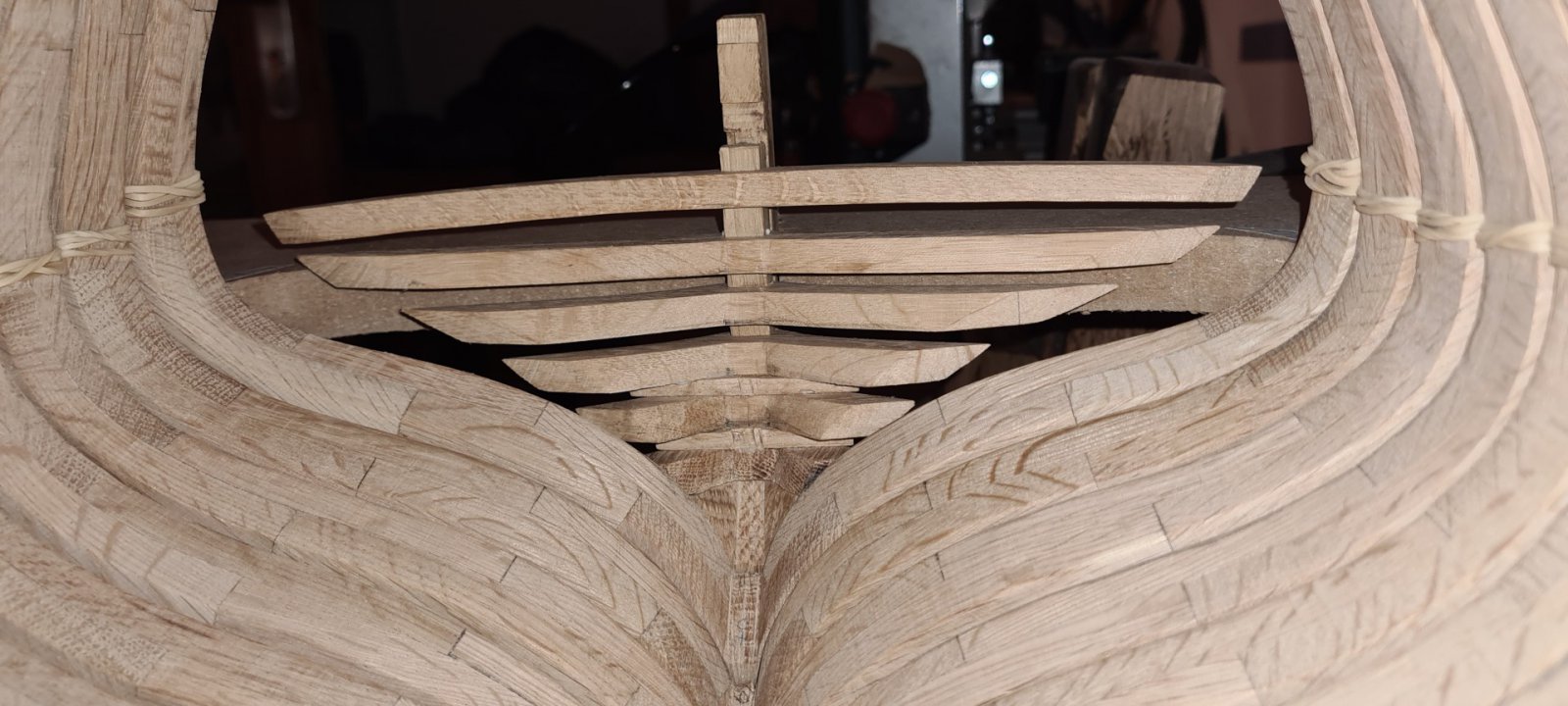

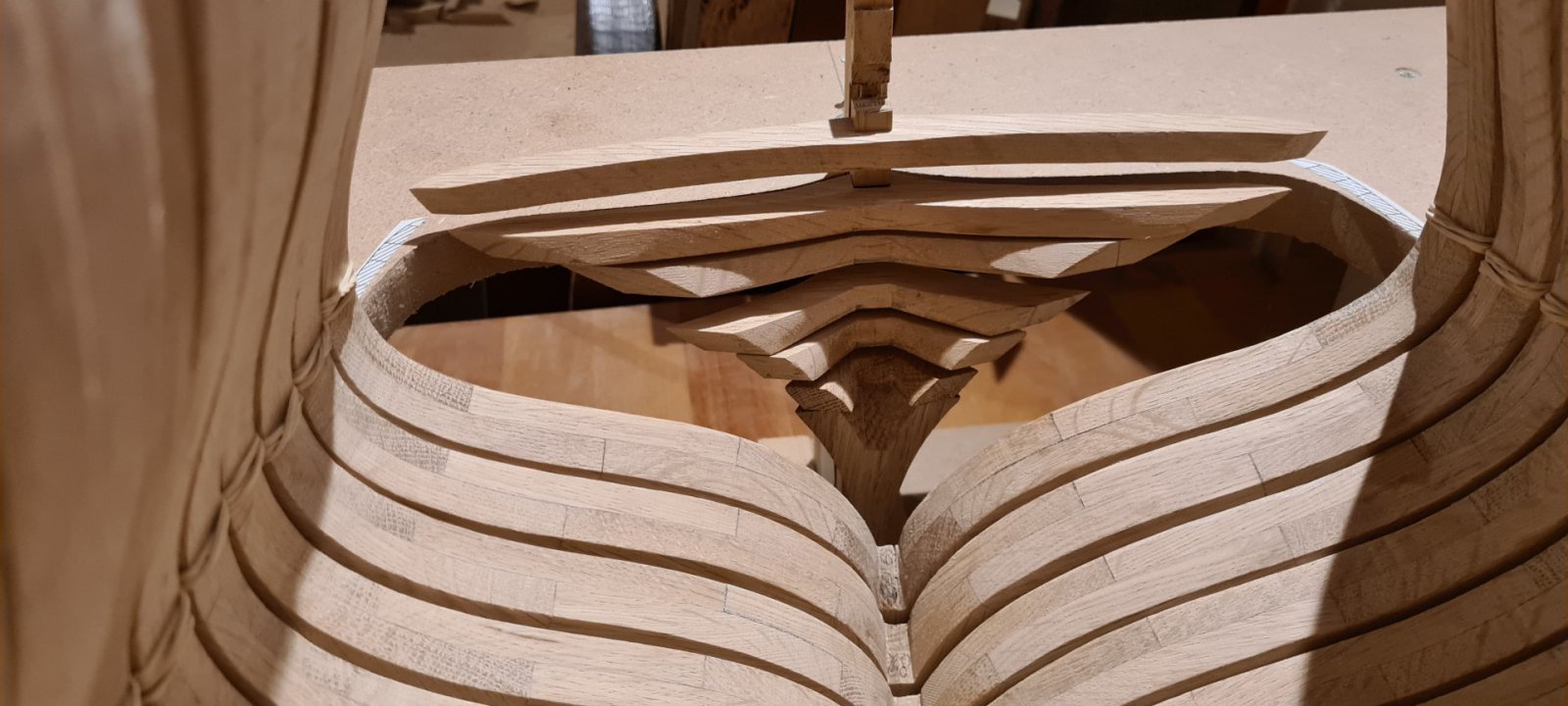

Wederom een update..... Ik heb nu een deel van de achtersteven aangebracht, zie foto's....



Helaas, het fit niet meer als een glove...
Bij het plaatsen van de horizontale delen paste het eerste deel niet goed, zie onder:

Het lijkt erop dat de tekening niet klopt, naar achteren plaatsen leek ook geen optie want ik had de onderdelen precies conform tekening gemaakt, en de vorm van de ligger leek precies goed te liggen met de 'rabbit', de inkeping waar de planken in komen te vallen.Ik dacht, foutje, en maakte een nieuwe...

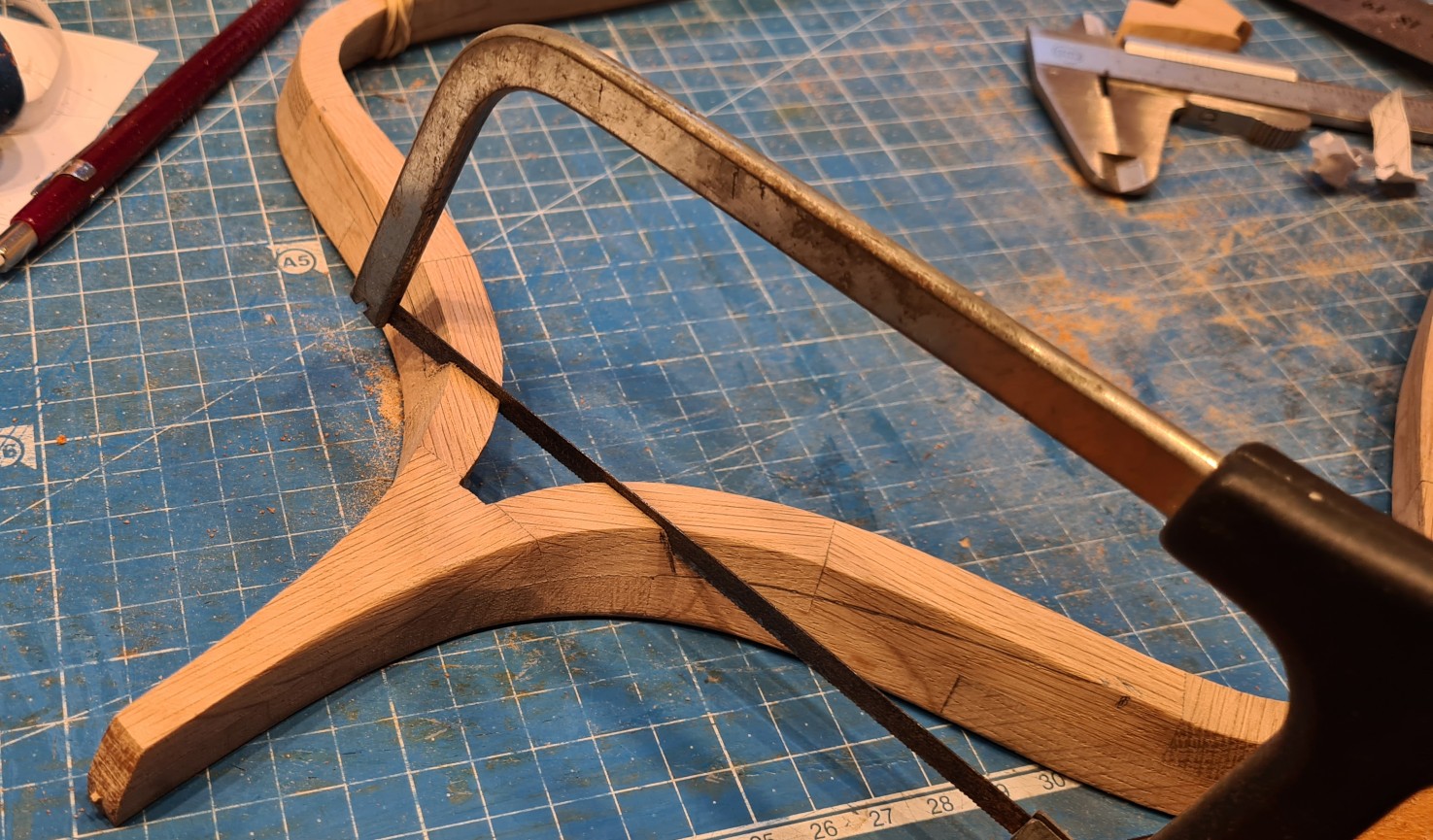

Links de bestaande, rechts de 'gecorrigeerde'...

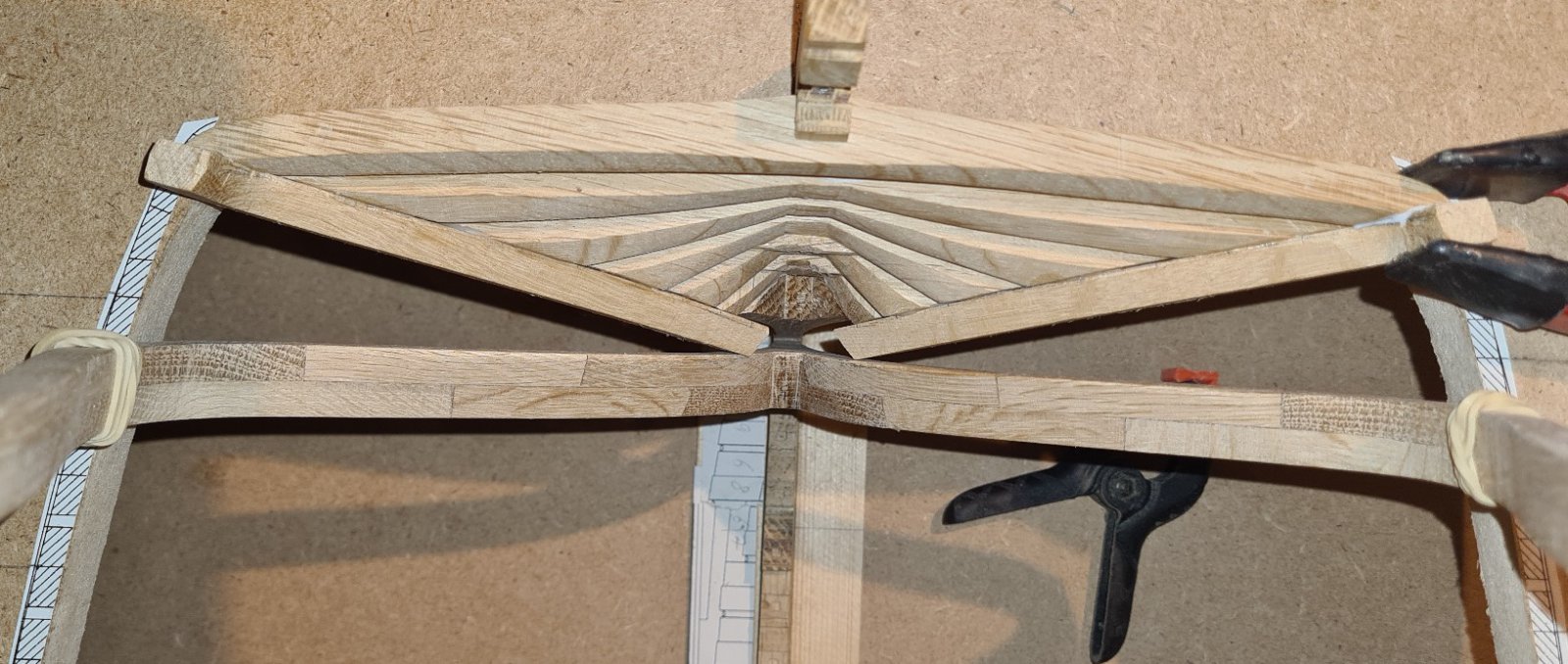

Deze geplaatst, en de overige liggers ook geplaatst en gelijmd.
Resultaat:

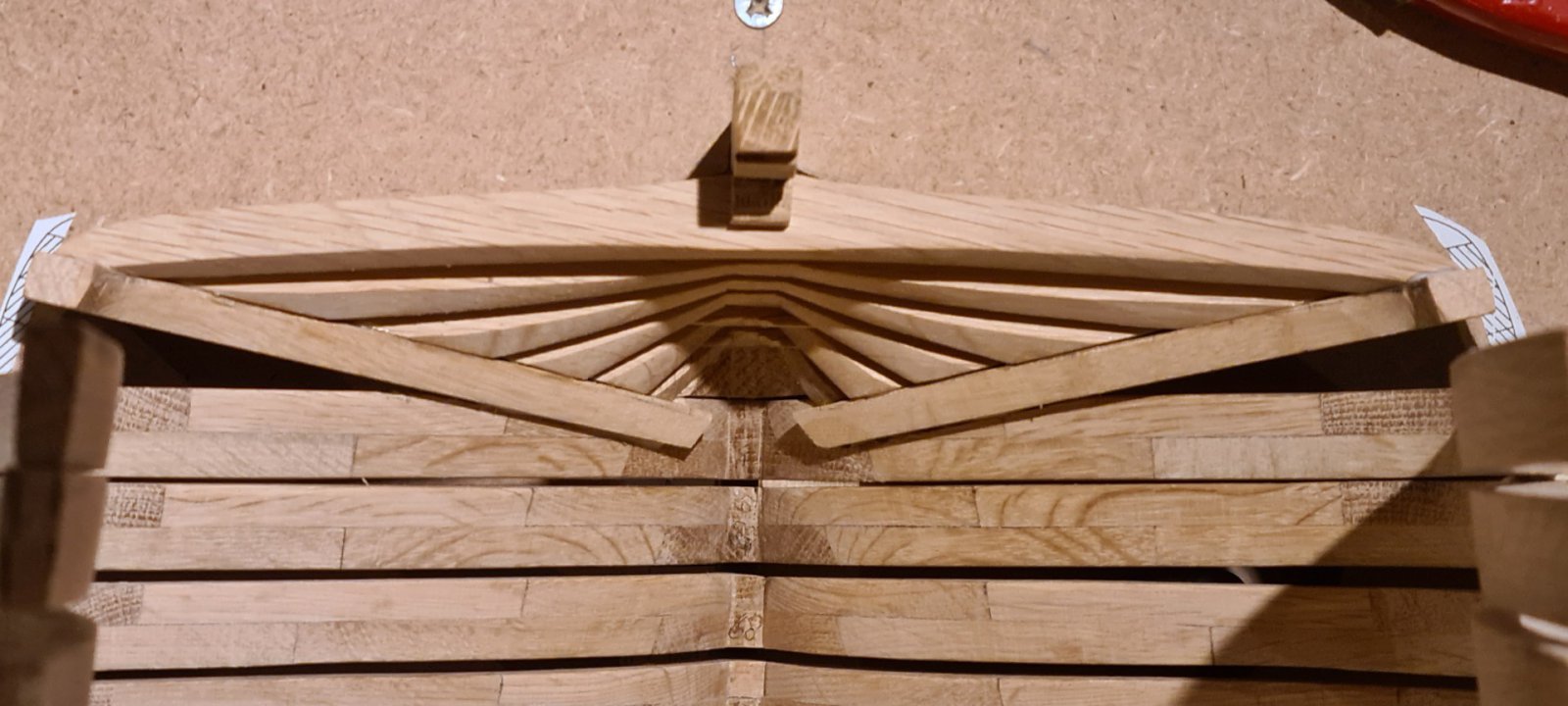

Ik dacht, opgelost.... Vervolgens het verticale deel geplaatst:

En hier kwam ik erachter dat de eerste ligger toch correct was, deze past niet goed op de verticale balk, maar ik dacht: ik ga daarvoor niet alles meer weghalen, de buitenkant kan ik goed vorm geven, alleen de binnenkant is niet helemaal correct. Ik kan dit later herstellen met opvulstukken, of er gaan planken overheen. Niet de moeite waard alles weer te slopen. Dit was fout nr 2. Wat ik niet opmerkte, of in ieder geval niet de gevolgen hiervan goed overzag, was dat de hier geplaatste staander te ver naar voren stond....

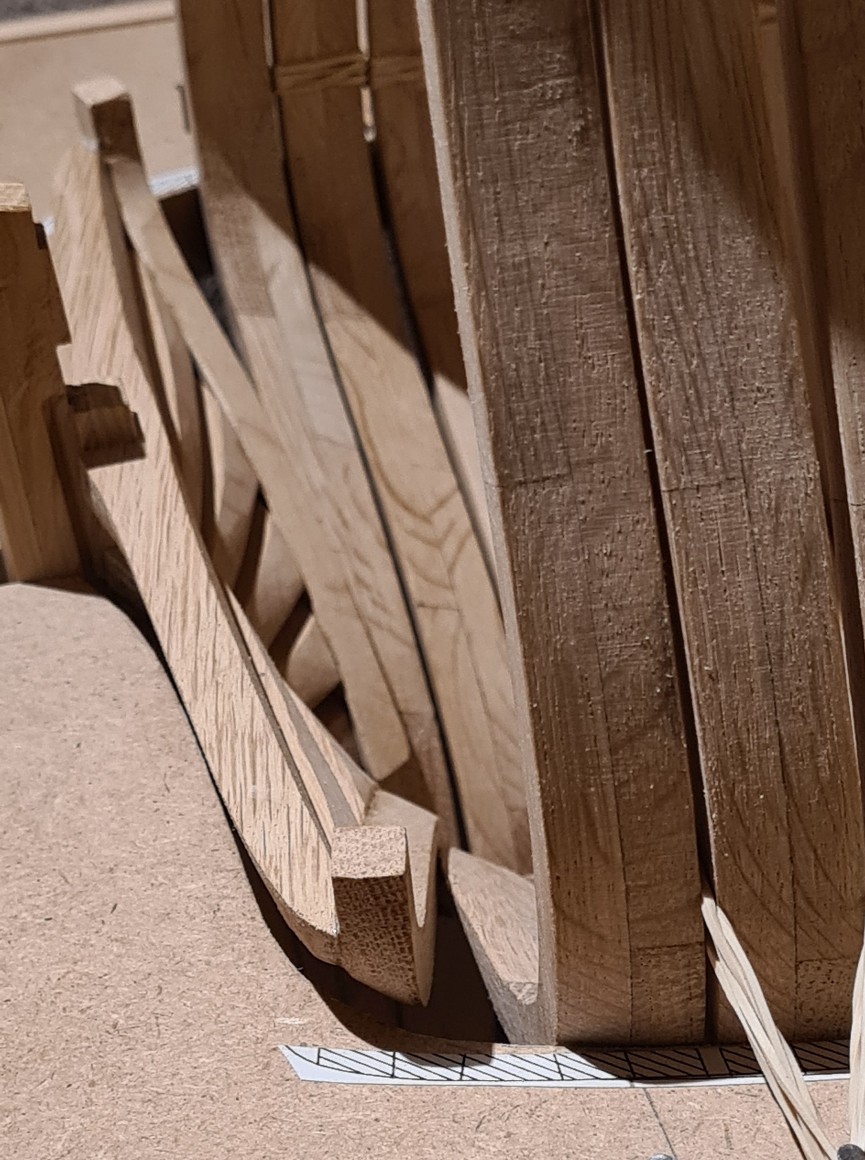

Het scheelt 3 á 4 mm. Op deze foto is echter ook te zien dat de bovenste ligger correct is geplaatst op de kiel als je kijkt naar de inkeping hierin en de vorm van de ligger....
Ik had alles gelijmd, het zat verder goed in elkaar, en dacht dat slopen en weer in elkaar zetten niet tot een beter resultaat zou leiden (dat maakte ik mij iig zelf wijs).
Ik maakte de volgende fout, de volgende stap is het laatste frame passend maken op het geheel:


Maar nu zit ik met een dilemma.... 3 á 4 mm is best veel kijkende naar wat er nog allemaal komen gaat. Wanneer ik dit wil herstellen moet ik, ervan uitgaande dat alles loshalen goed gaat, alles vernieuwen t/m de vervanging van het laatste frame. Ik weet echter niet exact waar ik fout ben gegaan, kijkende naar:

Lijkt dat alles naar achteren plaatsen ook weer problemen geeft.....



Phoe …. Ronald. Een groot dilemma! De tekeningen zulken uitkomst moeten bieden. Met wat je schrijft: als die kloppen. Suc6.
Gr. Peter



Dit zijn van die momenten om even een stap terug te gaan en het geheel te overzien met een kop koffie. Het is ook niet de makkelijkste klus, die eigenlijk goed moet zijn. Want ja, dit is het fundament van het hele schip. Ik weet inmiddels hoe groot jouw schip is, dus ook hoeveel werk. Inderdaad een dilemma zoals Peter zegt.



Ik zit de denken aan het volgende..., zie onderstaande foto:

Ik kan wellicht die drie á vier millimeter verwerken in de hierboven aangegeven 'steunen' om zo snel mogelijk weer op de dimensies te zitten waar de tekening van uit gaat en verdere impact te voorkomen.
Voordat ik hier aan begin moet ik nog wel alle afmetingen controleren, want volgens de tekening is de bovenste ligger correct op maat tegen de kiel geplaatst, dus wellicht komt hier uit dat ik beter alles kan laten voor wat het is.



Een lastig probleem Ronald, eerst eens goed nakijken met een verse blik, voordat je een beslissing neemt, want elke millimeter onderin verkeerd, werkt akelig hard door naar boven



Ik heb het e.e.a. nader opgemeten adhv de tekeningen, en de afwijking is vermoed ik minder dan het lijkt. Ik ben van plan het als volgt op te lossen...
Er moet nog een stuk framing geplaatst worden tussen het achterste frame en het achterdeel wat nu wat te ver naar voren staat. Met behulp van dit deel kan ik wat kracht uitoefenen op het achterdeel om hem zo op z'n plek te forceren. Om dat te doen moet ik eerst zorgen voor een stabiel frame die niet naar voren gedrukt kan worden..

Conclusie: Ik ga eerst beginnen met, van voren naar achteren, de frames definitief op de kiel te plaatsen zodat er een stabiele basis ontstaat. Daarna druk ik de achterkant op z'n plek.



Hoi Peter, daar heb je zeker gelijk in. 3 á 4 mm lijkt niet veel op een romp van ruim 130cm, maar je blijft er wel op doorbouwen en dan wordt de afwijking steeds groter... Ik hoop dat ik dit probleem met bovenstaande oplossing het hoofd kan bieden..



Ondertussen alle frames verwijderd en bezig met de voorbereidingen voor het bevestigen van de frames
