Lockheed L-12A “Electra Junior”

Discussie in 'Vliegende schaalmodellen' gestart door Ariel, 20 nov 2017.

  1. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    Ja!

    Johannes

  2. onno10

    onno10 PH-SAM

    Lid geworden:
    28 sep 2013
    Berichten:
    1.969
    Locatie:
    Rosmalen
    Ben even bezig geweest in de software. Een gemiddelde koffer is ongeveer een meter. Dus de koffers zouden rond de 20 cm worden.
    Dat levert een gewicht op van ongeveer 240 gram bij 5 % vulling.. Lijkt mij veel te veel. Tevens wordt het dan ook een dure aangelegenheid. Filament kost ongeveer € 25,- per kilo.
    Koffers van karton oid maken is veel lichter.

  3. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.334
    Locatie:
    Woerden
    Je kan de vier zijden van de koffer ook als dunne paneeltjes printen. Als je die aan elkaar lijmt heb je een nette koffer. Zo is hij 100% hol en blijft het gewicht ook laag. Op die paneeltjes kan je natuurlijk allerhande details printen om de koffer (bagagekist?) zo echt mogelijk te laten lijken.
    Je zou er zelfs één kunnen gebruiken om de (ontvanger) accu in te verbergen.

  4. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    Hoi Onno, ik heb de stl-file van de koffer bekeken. Voor het maken van deze eenvoudige koffer is het op dit moment hellemaal de vraag of 3D-printen de meest electieve manier van produceren is.
    Bedankt voor het aanbod, maar de koffers ga ik zelf maken van foam en balsahout.
    Maar graag wil ik twee hoofden laten printen voor in de cockpit. Als je het goed vind, stuur ik je daarvoor de nodige stl-file.

    Johannes

  5. onno10

    onno10 PH-SAM

    Lid geworden:
    28 sep 2013
    Berichten:
    1.969
    Locatie:
    Rosmalen

    Prima

    Ariel vindt dit leuk.
  6. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    Met kleine stapjes gaat het verder.
    [​IMG]

    [​IMG]
    Johannes

    Laatst bewerkt: 26 dec 2018
    Bart83, Helikapoter, E.hof en 1 andere persoon vinden dit leuk.
  7. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.443
    Locatie:
    groningen
    Nog even over het profiel: welk was je eerst van plan te gebruiken?


    jan.

  8. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    Jan, op de oorspronkelijke tekening was het vleugelprofiel NACA 23018 getekend.
    [​IMG]




    Maar ik heb ook nog een tekening gevonden met het vleugelprofiel NACA 2415.
    [​IMG]

    Ik heb geen idee welk van de twee profielen deze Lockheed had.
    [​IMG]

    Johannes

  9. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.443
    Locatie:
    groningen
    Tsja . . .

    Wat is/zijn de bronnen van die twee tekeningen?

    Mailtje naar Lockheed aan wagen?


    jan.

  10. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    Jan, de tekeningen staan op deze 3,5 inch floppy. ;)
    [​IMG]

    Het vleugelprofiel hoeft voor mij niet perse gelijk aan het 1 : 1 toestel te zijn.

    Johannes

  11. Q Brand

    Q Brand

    Lid geworden:
    6 jun 2017
    Berichten:
    565
    Locatie:
    Nederland
    Interessant en lijkt me idd goede keuze een passend RC profiel te nemen ipv het origineel te schalen. De natuurwetten schalen immers niet mee ;-).

    Groet Q

    Ariel vindt dit leuk.
  12. ruud01

    ruud01

    Lid geworden:
    7 aug 2003
    Berichten:
    369
    Ik heb 2 vliegtuigen waarbij ik naca 2415 gebruik, deze vliegen heel erg goed.

    Ariel vindt dit leuk.
  13. tonspit

    tonspit

    Lid geworden:
    3 sep 2013
    Berichten:
    1.366
    Locatie:
    Stein
    Ik heb deze vrije dagen je bouwverslag eens doorgelezen.
    Het word een mooie kist met veel met veel schaaldetails.
    Ook de romp gedeeld laten is een goed idee zo kan je het interieur goed maken.
    Blijf je volgen.

    Ton

  14. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    Hoi Ruud, inderdaad, over het NACA 2415 heb ik ook vele positieve berichten van ervaringsdeskundigen gelezen.
    Als ik beide profielen, het NACA 2415 en S 8036 vergelijk zie je wel duidelijke verschillen, maar niet groot.
    Alhoewel de aerodynamicus onder ons zal daarover anders denken. :)
    Zelf denk ik dat het S 8036 een betere keuze is voor mijn Lockheed. Als ik het mis heb dan hoor ik het graag, want nu heb ik nog de vrijheid om te kiezen.
    [​IMG]
    Johannes

    Laatst bewerkt: 27 dec 2018
  15. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    Ton, bedankt voor je belangstelling en waardering!
    Uiteraard volg ik ob het MBF ook jouw prachtige creaties.
    Heerlijk om te zien dat er in Nederland modelbouw nog leeft.

    Johannes

  16. jetpropdlx

    jetpropdlx

    Lid geworden:
    10 jun 2004
    Berichten:
    2.632
    Locatie:
    Maasmechelen/Hapert/EBZW

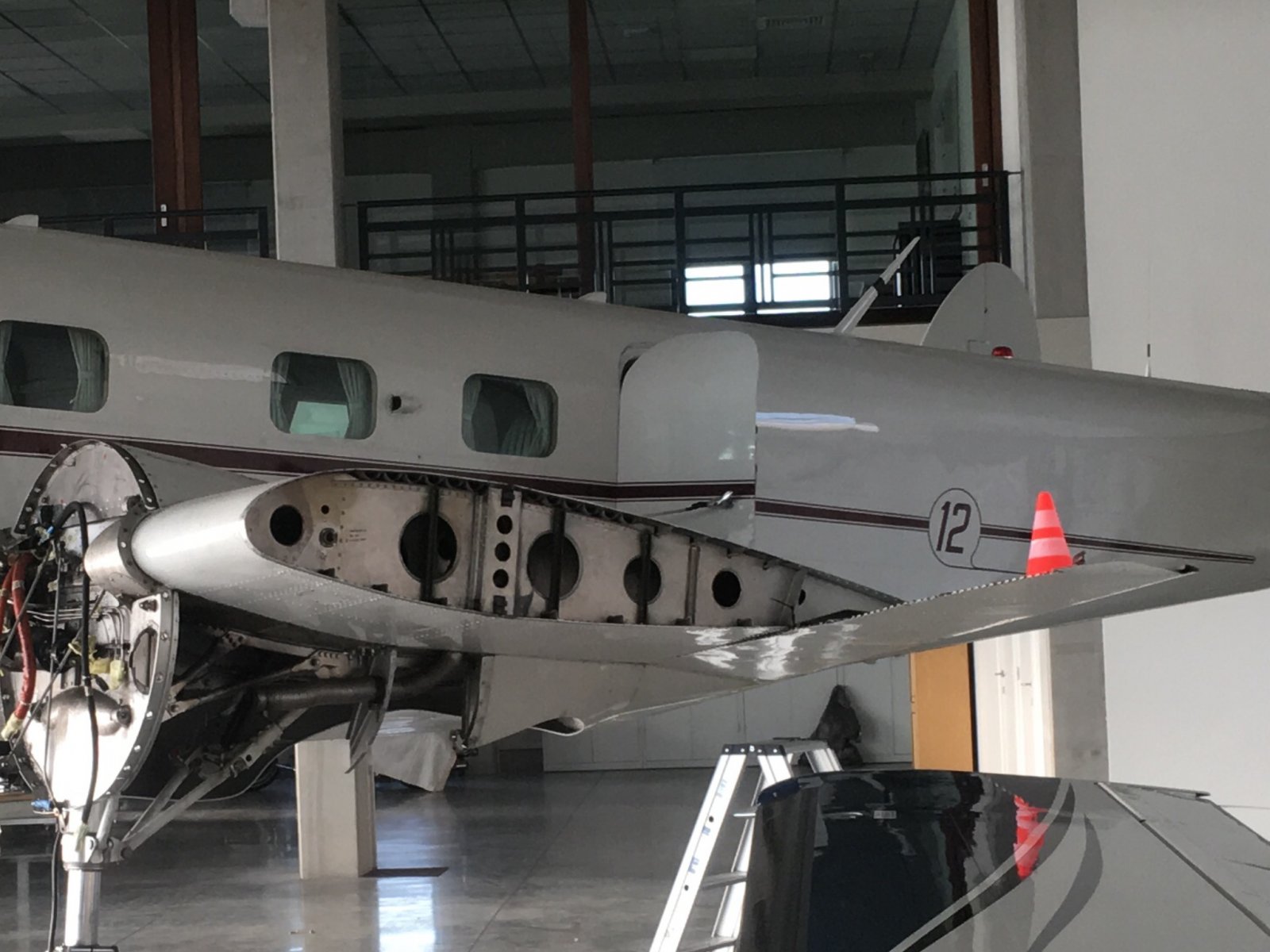

    Misschien heb je iets aan deze foto ( stond nog op mijn telefoon) de vleugels zijn ondertussen weer gemonteerd (als ook de motoren)

    Ariel vindt dit leuk.
  17. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    De cabine had een toilet aan de achterzijde. Dat ga ik ook maken, maar wel een vereenvoudigde uitvoering.
    Hier komt de toiletruimte.
    De verf RAL 3004 purperrood is helaas op, nieuwe verf is besteld.
    [​IMG]
    [​IMG]

    Verder met de steunen voor de gordijnroeden. De roden zijn demontabel, dus de gordijnen kunnen altijd afgehaald worden om ze te wassen.:D
    [​IMG]
    [​IMG]
    [​IMG]

    Johannes

    Bart83, Helikapoter, femmo en 3 anderen vinden dit leuk.
  18. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.334
    Locatie:
    Woerden
    Dit wordt een paleisje, wil je er in gaan wonen Johannes? :D

    aurectar, Énke Blériot en Ariel vinden dit leuk.
  19. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.443
    Locatie:
    groningen
    Ik heb ook een rol van dat Gudy spul aangeschaft.

    Wat is de truc; opbrengen en dan eerst laten drogen, voor je de 'dragerlaag' er af trekt?

    Bij mij blijft de lijm soms niet aan het hout plakken . . .


    jan.

    aurectar vindt dit leuk.
  20. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.487
    Locatie:
    nuenen
    Wat een plaatje! Ik geniet hier van!

    aurectar vindt dit leuk.
