Vandaag weer even lekker met de Maffei bezig geweest.

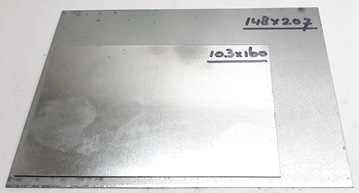

De voor en achterzijde van de cabine weer op elkaar gelijmd.

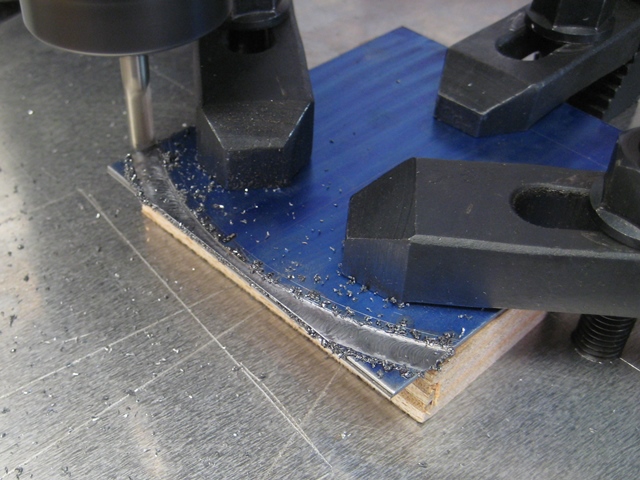

En vervolgens de ronding van het dak erin gefreesd.
Ik heb een keer een grote ronde opspanplaat gemaakt die op mijn verdeeltafel bevestigd kan worden.
Daarop heb ik de platen opgespannen.

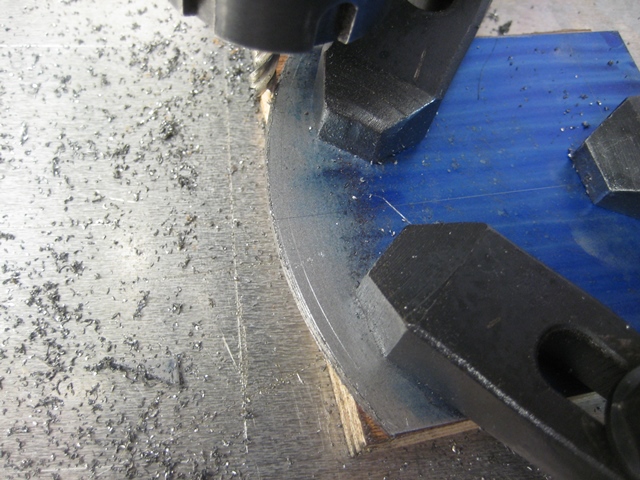

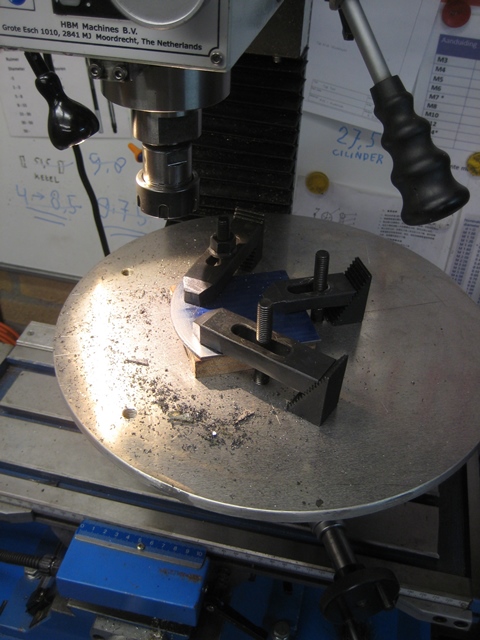

Dit is de opstelling met opspanplaat.
Hoekjes met de vijl weg gevijld zodat deze netjes aansluiten.
Volgende stap is de rampjes er uit frezen en de ventilatie roosters.
Voor de ventilatie roosters heb ik een freesje van 1mm nodig, dus die staat in bestelling (mijn kleinste is 1,5mm)
Maar weer even wachten dus.
Fijn weekend en de groetjes,
Ruud.
De voor en achterzijde van de cabine weer op elkaar gelijmd.
En vervolgens de ronding van het dak erin gefreesd.
Ik heb een keer een grote ronde opspanplaat gemaakt die op mijn verdeeltafel bevestigd kan worden.
Daarop heb ik de platen opgespannen.
Dit is de opstelling met opspanplaat.
Hoekjes met de vijl weg gevijld zodat deze netjes aansluiten.
Volgende stap is de rampjes er uit frezen en de ventilatie roosters.
Voor de ventilatie roosters heb ik een freesje van 1mm nodig, dus die staat in bestelling (mijn kleinste is 1,5mm)
Maar weer even wachten dus.
Fijn weekend en de groetjes,
Ruud.

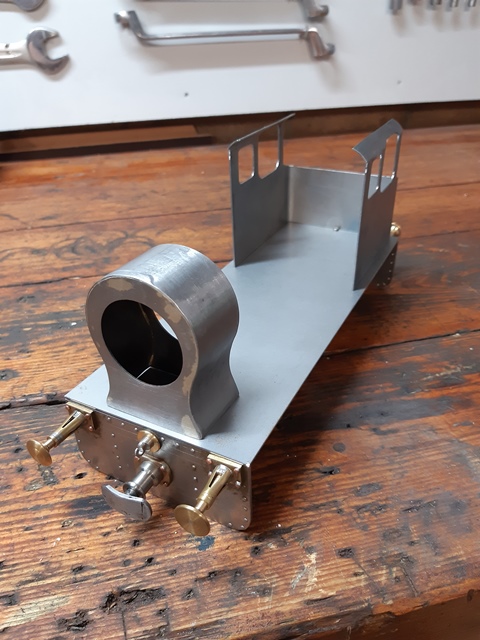

Vandaag de rookkast gemaakt.

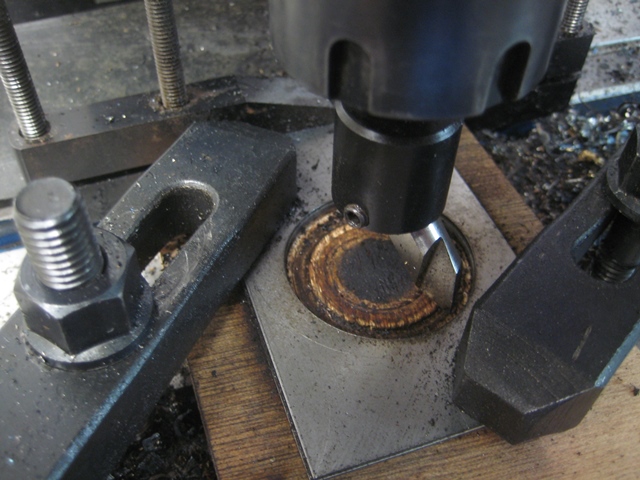

Eerst het gat van de rookkast maken.
Daarna de voor en achterzijde in model vijlen.
De ombouw gemaakt en in model gebracht en in de flux gezet.
Vervolgens het geheel zilver hard gesoldeerd.

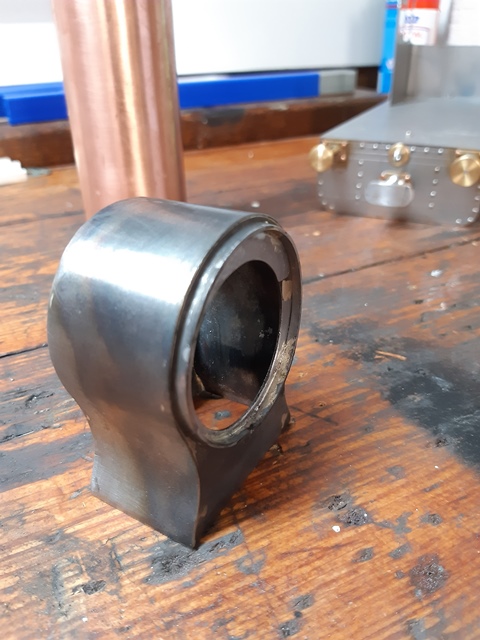

En de rookkast is een feit.
Uiteraard moet er nog een schoorsteen op maar dat komt later.
Groet,
Ruud.
Eerst het gat van de rookkast maken.
Daarna de voor en achterzijde in model vijlen.
De ombouw gemaakt en in model gebracht en in de flux gezet.
Vervolgens het geheel zilver hard gesoldeerd.
En de rookkast is een feit.
Uiteraard moet er nog een schoorsteen op maar dat komt later.
Groet,
Ruud.
Laatst bewerkt:

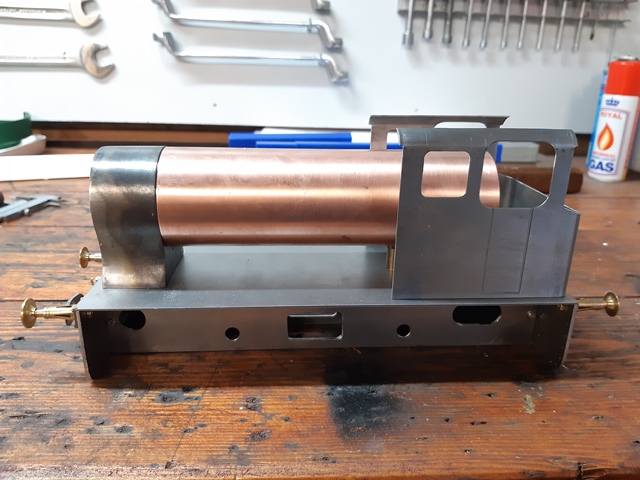

Vandaag weer verder met de rookkast.

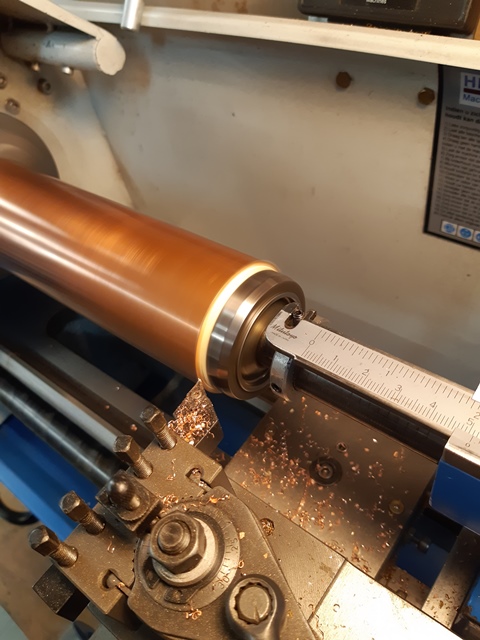

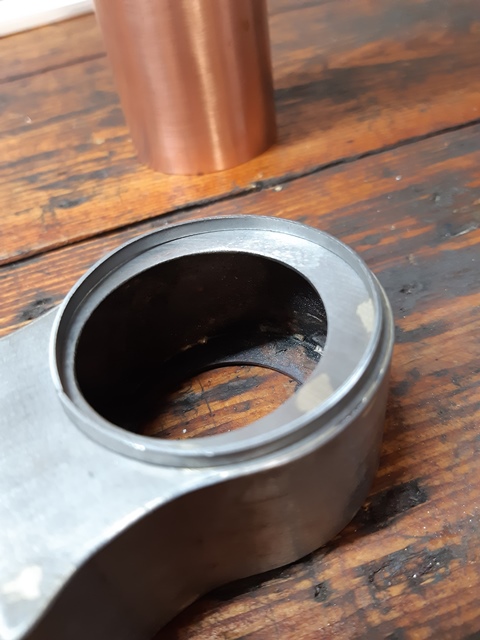

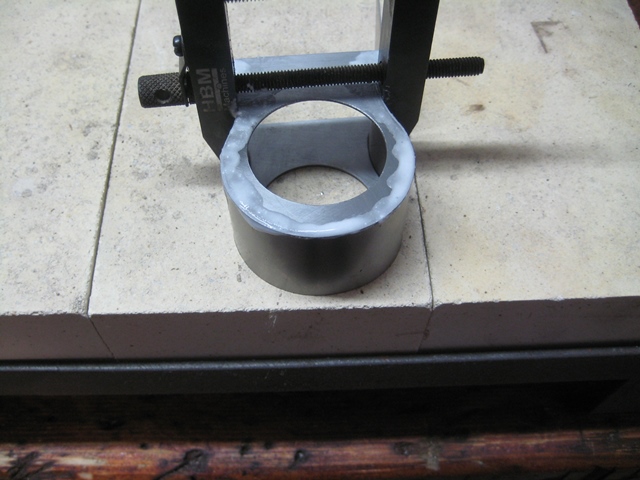

Eerst de boiler netjes afdraaien en een randje waar hij omheen valt maken.
Randje zilver hard solderen en kijken of de boiler er netjes omheen past.

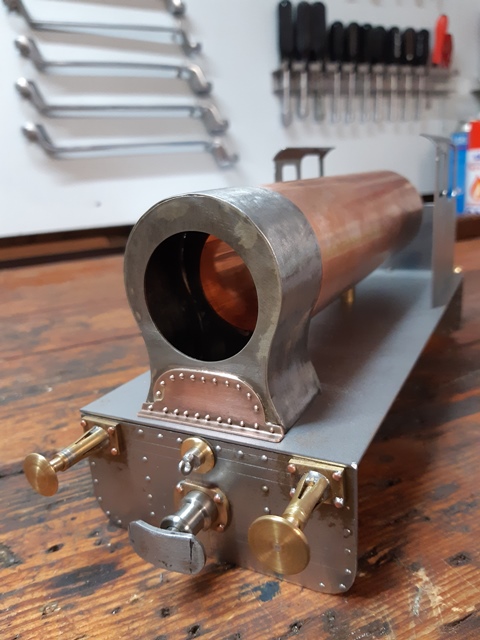

Vervolgens een deksel dat voor op de rookkast komt maken en voorzien van nep klinknagels.

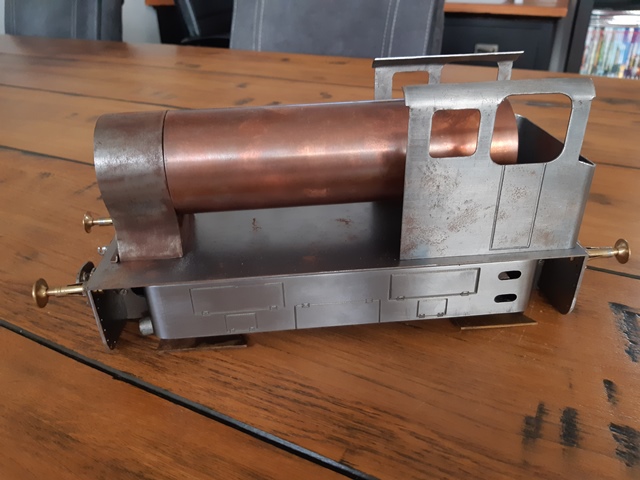

En weer wat verder gekomen met de Maffei.
Groetjes,
Ruud.
Eerst de boiler netjes afdraaien en een randje waar hij omheen valt maken.
Randje zilver hard solderen en kijken of de boiler er netjes omheen past.
Vervolgens een deksel dat voor op de rookkast komt maken en voorzien van nep klinknagels.
En weer wat verder gekomen met de Maffei.
Groetjes,
Ruud.
Erg fraai! Mijn bouw van de 51 begon als oefening om het softwarepakket waar ik mee werk beter te leren kennen. Toen bleek dat resin printers betaalbaar waren geworden ben ik verder gegaan met het tekenen, maar wel op een basis die niet 100% was. Paar dingen zitten niet op de exacte plek of/en maat varieert iets.

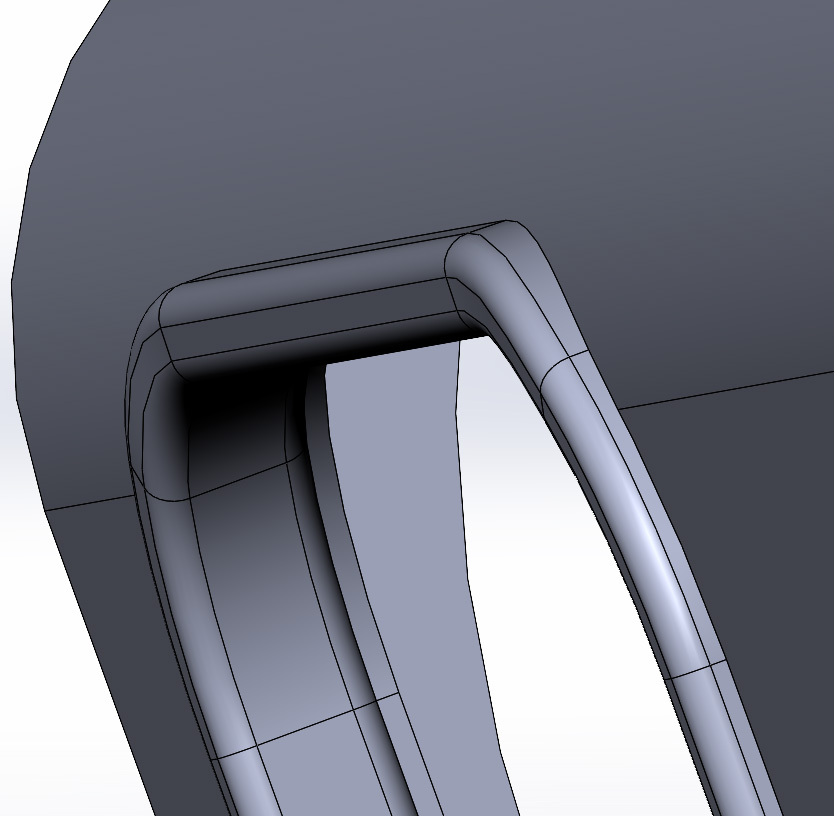

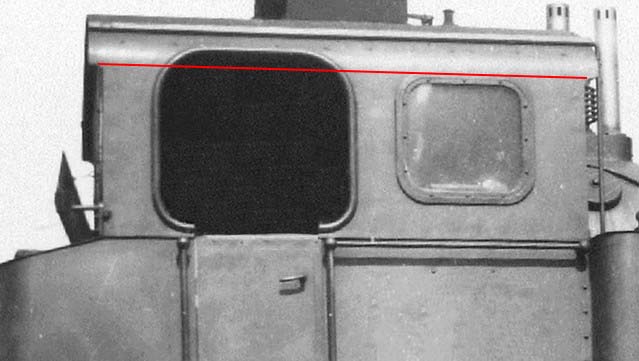

Enige wat ik me afvraag; het gat van de deur in de machinistencabine en de ronding van het dak, dat lijkt mij iets te ver in elkaar door te lopen. Volgens mij begint de ronding van het dak net op het frame rond de deuropening. Zie foto

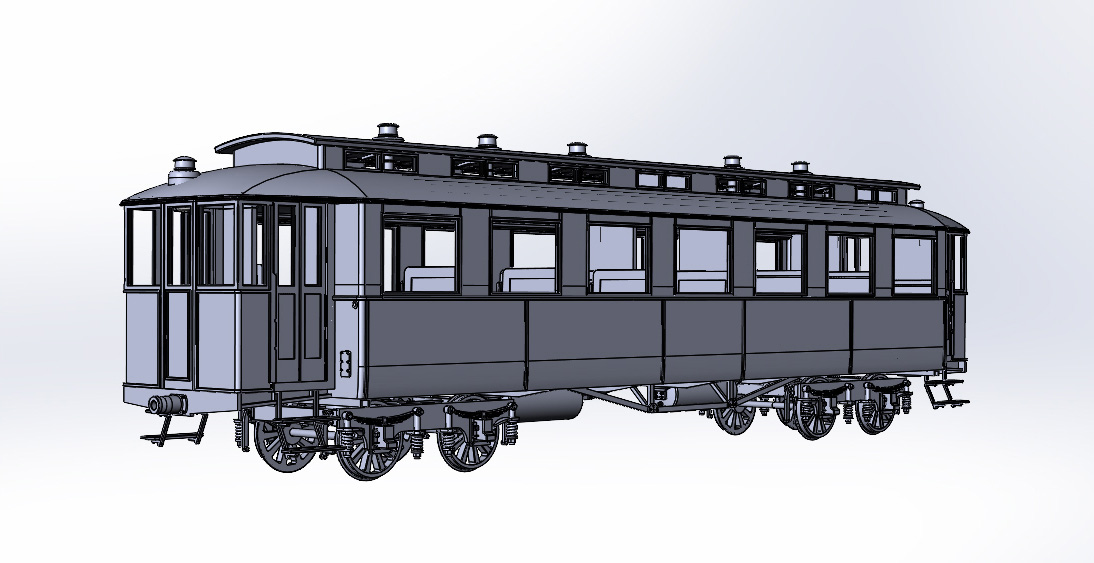

Dit is trouwens het aanhangsel wat ik nu aan het tekenen ben. Een NTM BC71
Enige wat ik me afvraag; het gat van de deur in de machinistencabine en de ronding van het dak, dat lijkt mij iets te ver in elkaar door te lopen. Volgens mij begint de ronding van het dak net op het frame rond de deuropening. Zie foto
Dit is trouwens het aanhangsel wat ik nu aan het tekenen ben. Een NTM BC71
Ik heb er ook een tijd naar zitten kijken.

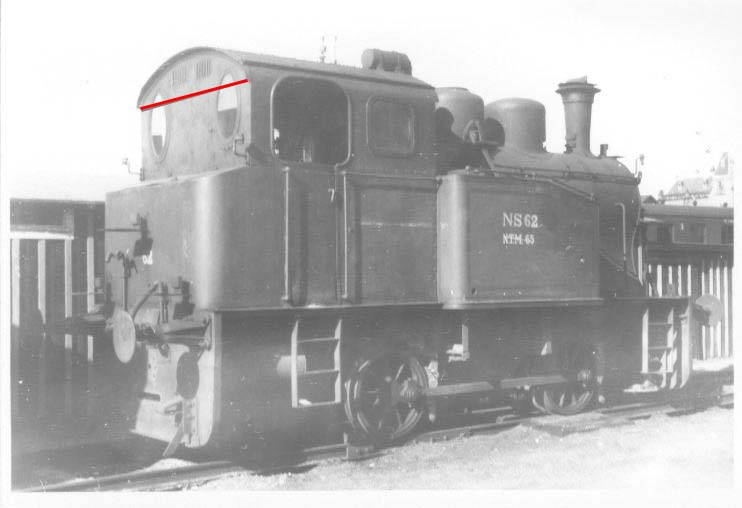

Ik heb het idee dat de ronding begint bij de rode lijn.
Vandaar dat ik het raam ook mee gebogen heb.
Zoals je ziet komen er nog half ronde lijsten in de ramen, dan lijkt het ook alweer anders.
Groet,
Ruud.

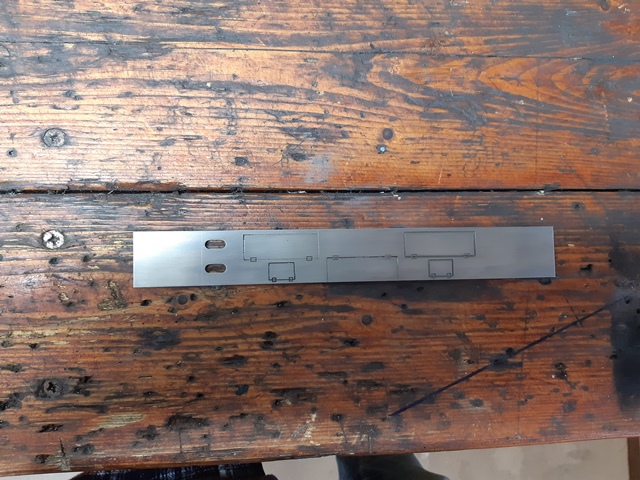

Vandaag de schortplaten maken.

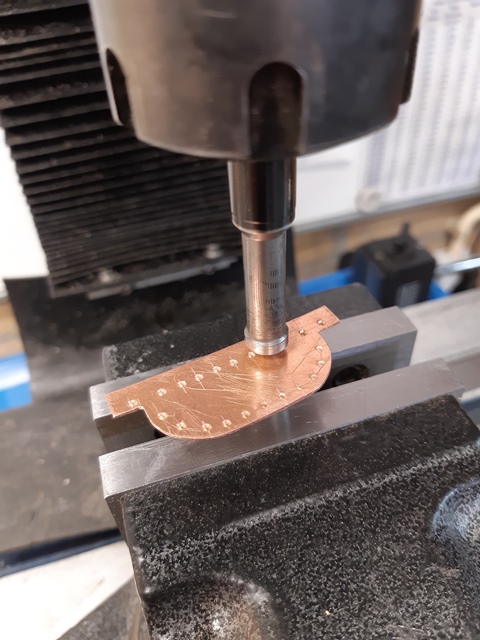

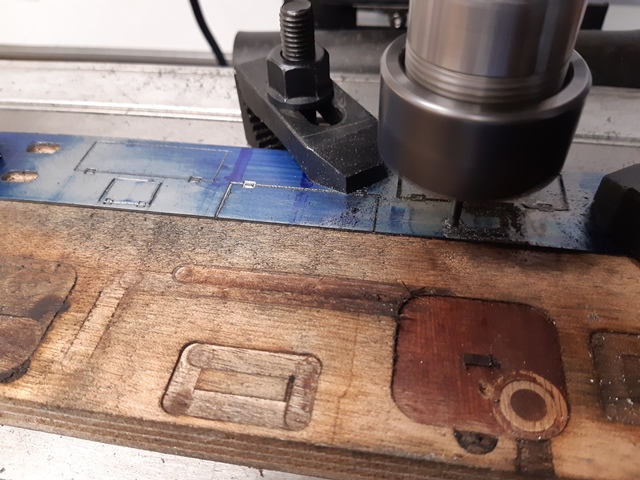

Freeswerk waar je goed moet opletten want een foutje is gauw gemaakt.
De contouren van de luikjes frees ik met een freesje met een hoek van 60 graden.
Wat een beetje jammer was dat na het frezen van het eerste luikje het puntje van mijn freesje afbrak.
Gelukkig had ik nog een freesje maar je ziet wel iets verschil.
Wellicht dat ik dat luikje nog een keer met dit freesje na moet frezen.
We zien wel, nu eerst de andere maken.
Groet,
Ruud.
Freeswerk waar je goed moet opletten want een foutje is gauw gemaakt.
De contouren van de luikjes frees ik met een freesje met een hoek van 60 graden.
Wat een beetje jammer was dat na het frezen van het eerste luikje het puntje van mijn freesje afbrak.
Gelukkig had ik nog een freesje maar je ziet wel iets verschil.
Wellicht dat ik dat luikje nog een keer met dit freesje na moet frezen.
We zien wel, nu eerst de andere maken.
Groet,
Ruud.
Soms zitten dingen je niet lekker.
Zo ook de schortplaat de ik vanmorgen gemaakt had.
Na het eerste luikje brak het puntje van mijn freesje, een ander freesje gebruikt maar je zag verschil.
Dus de plaat maar weer opgespannen, uitgeklokt en het luikje met de goede frees nog een behandeling gegeven.
Dit lijkt er beter op.
Andere schortplaat volgende week.
Fijn weekend en de groetjes,
Ruud.
Zo ook de schortplaat de ik vanmorgen gemaakt had.
Na het eerste luikje brak het puntje van mijn freesje, een ander freesje gebruikt maar je zag verschil.
Dus de plaat maar weer opgespannen, uitgeklokt en het luikje met de goede frees nog een behandeling gegeven.
Dit lijkt er beter op.
Andere schortplaat volgende week.
Fijn weekend en de groetjes,
Ruud.
Vandaag de schortplaten verder afgemaakt.

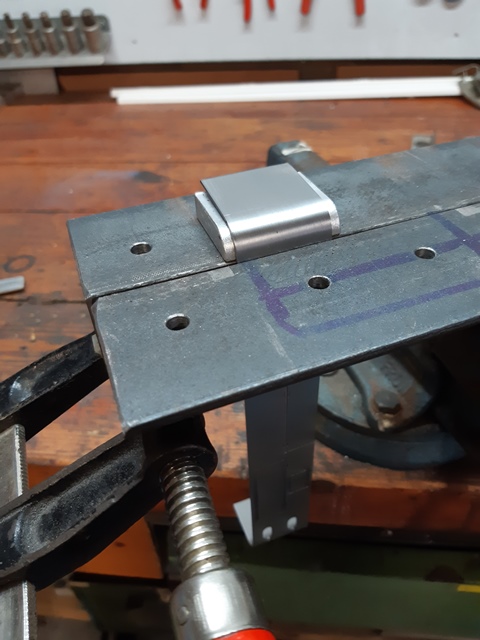

Malletje gemaakt waar ze omheen gebogen moesten worden.
En de twee schortplaten zijn gereed.
Even kijken of ze netjes aansluiten.
Ik ben tevreden.
Nu nog even bedenken hoe ik ze verdekt vastmaak aan de locomotief.
Zie dat er al wel weer vliegroest op de locomotief komt, morgen even met scotch brite er overheen en in de wd40 spuiten.
Groet, Ruud.
Malletje gemaakt waar ze omheen gebogen moesten worden.
En de twee schortplaten zijn gereed.
Even kijken of ze netjes aansluiten.
Ik ben tevreden.
Nu nog even bedenken hoe ik ze verdekt vastmaak aan de locomotief.
Zie dat er al wel weer vliegroest op de locomotief komt, morgen even met scotch brite er overheen en in de wd40 spuiten.
Groet, Ruud.

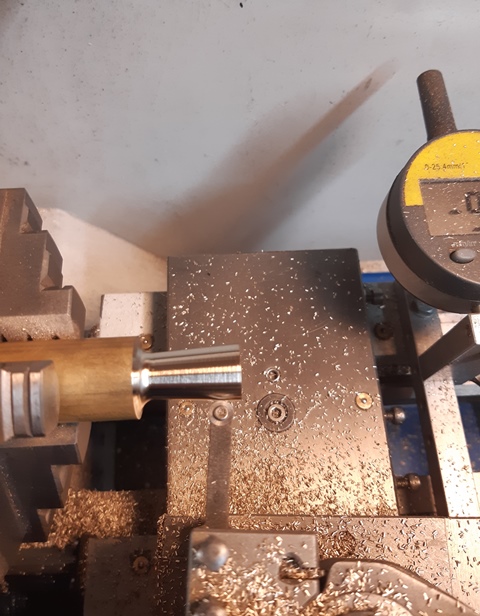

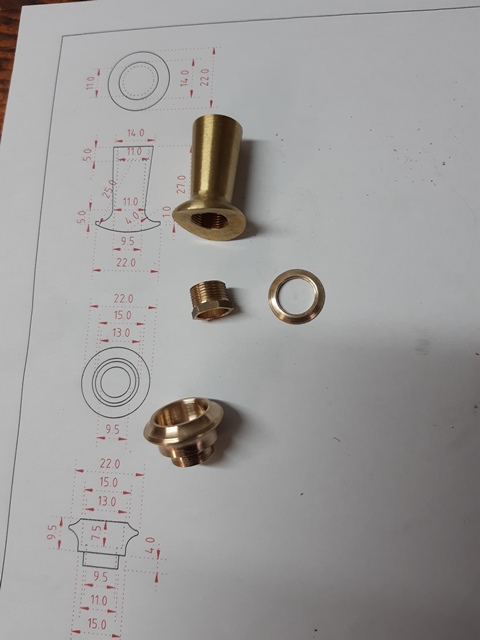

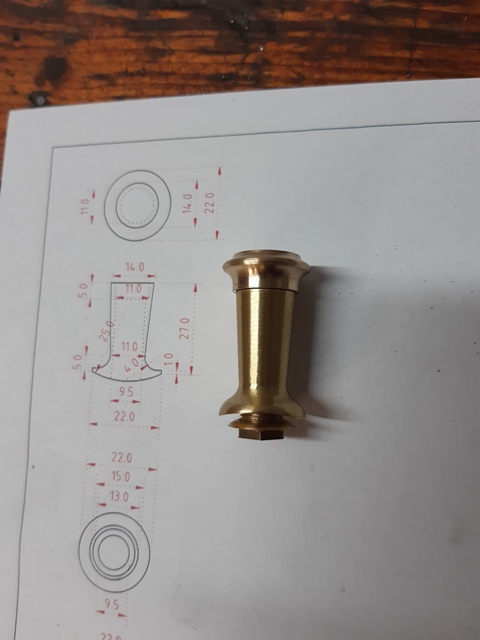

Schoorsteentje bouwen.

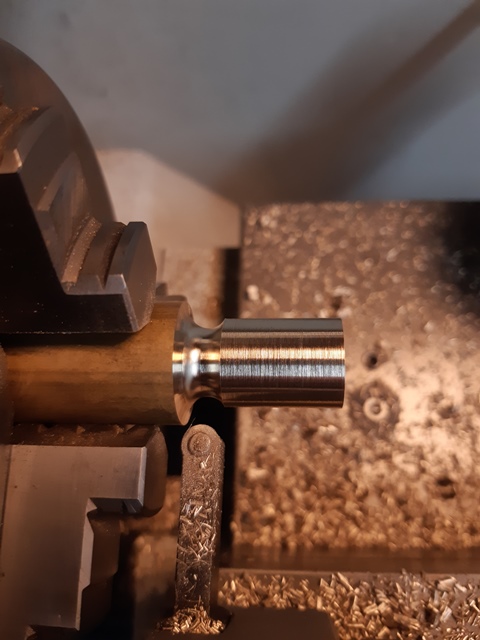

Ik heb hem uit twee delen gemaakt omdat mij dat makkelijker leek.
Eerst van de onderkant het smalle gedeelte bepaald en gedraaid, vervolgens het support onder een hoek gezet en vanaf de smalle zijde naar buiten draaien.
Daarna de kroon gemaakt, om de schoorsteen straks te monteren zet ik hem eerst vast met een draadbusje en daarna kijk ik nog even of ik hem hardsoldeer.
Groet, Ruud.
Ik heb hem uit twee delen gemaakt omdat mij dat makkelijker leek.
Eerst van de onderkant het smalle gedeelte bepaald en gedraaid, vervolgens het support onder een hoek gezet en vanaf de smalle zijde naar buiten draaien.
Daarna de kroon gemaakt, om de schoorsteen straks te monteren zet ik hem eerst vast met een draadbusje en daarna kijk ik nog even of ik hem hardsoldeer.
Groet, Ruud.
Laatst bewerkt:
Draaibeitel
Heeft die handelaar in Moordrecht deze zelfde ronde maat niet?

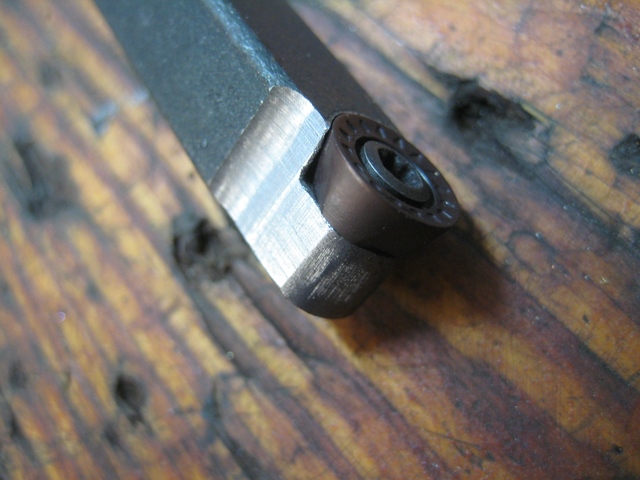

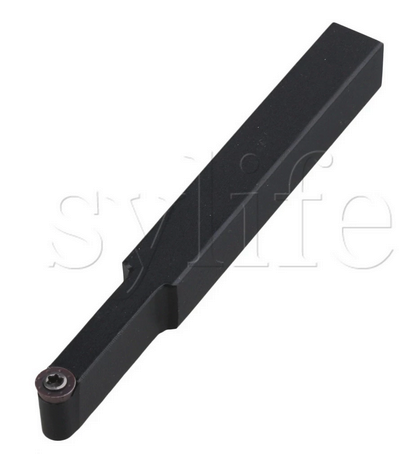

Ik heb deze houder thuis gemaakt passend aan de ronde plaatjes die ik heb.
Je zou een lichte overmaat kunnen nemen
en de uitsparing in de houder met een passend freesjes vergroten.
Ik denk niet dat de houder erg hard is, dus zou moeten kunnen.
Beitelhouders heb ik al met regelmaat gemaakt.
Ik heb gisteren plaatjes in huis gehaald en maak ook daar een beitel bij.
Ruud je kunt het. Laat zien.
Veel modelbouwplezier,
Willum
Heeft die handelaar in Moordrecht deze zelfde ronde maat niet?
Ik heb deze houder thuis gemaakt passend aan de ronde plaatjes die ik heb.
Je zou een lichte overmaat kunnen nemen
en de uitsparing in de houder met een passend freesjes vergroten.
Ik denk niet dat de houder erg hard is, dus zou moeten kunnen.
Beitelhouders heb ik al met regelmaat gemaakt.
Ik heb gisteren plaatjes in huis gehaald en maak ook daar een beitel bij.
Ruud je kunt het. Laat zien.
Veel modelbouwplezier,
Willum
