Man TGX26 540 6x4 flatbed en Aanhanger

Weel eerst koken dan pas drinken hé en niet andersom !

Smiley Proost (2).gif

Anders krijg je dit !

SMILEY PROOST (3).jpg

Na een rustige start vandaag ( ben t/m 4 jan 2021 vrij)


Weer het project opgepakt.

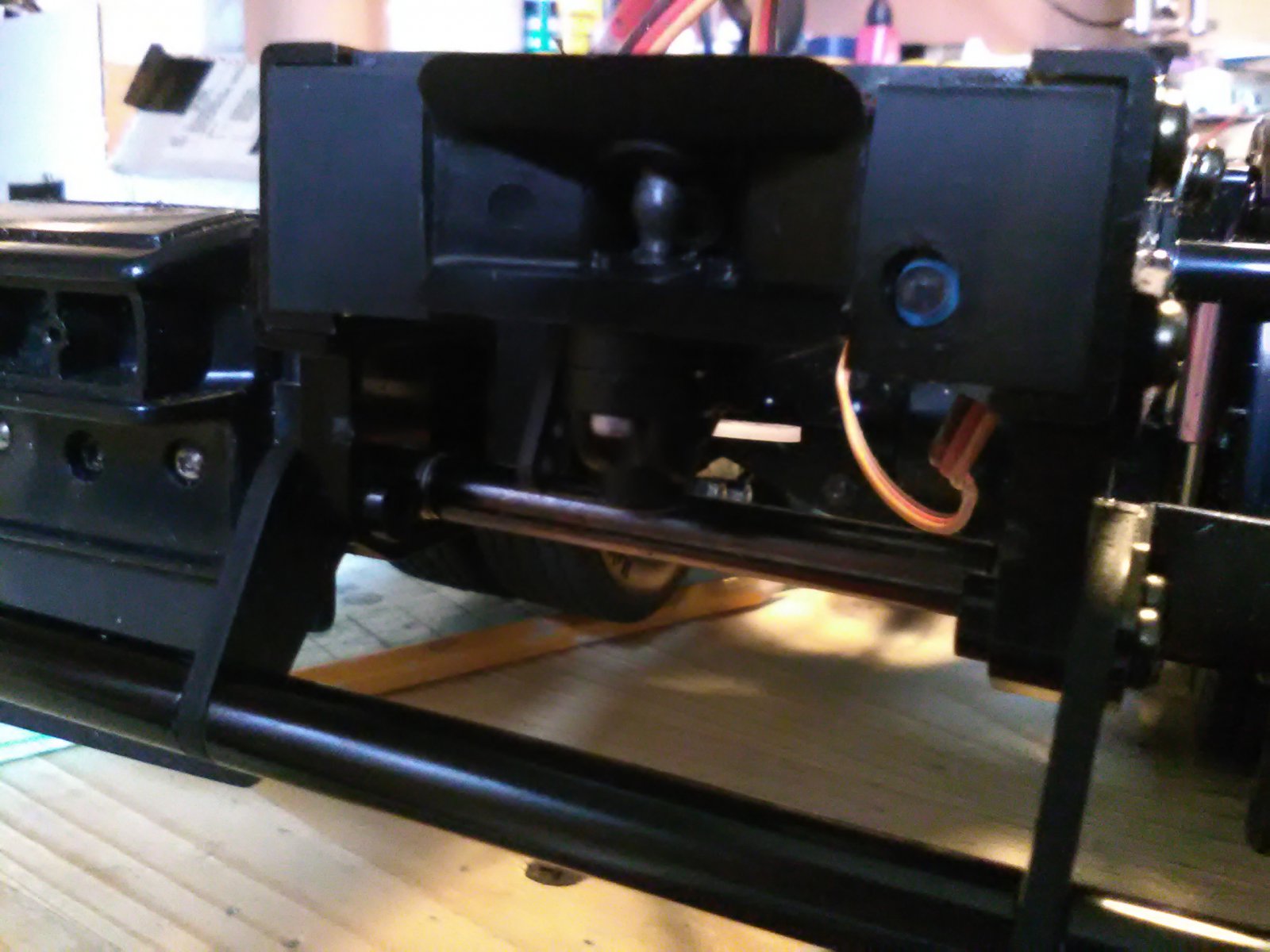

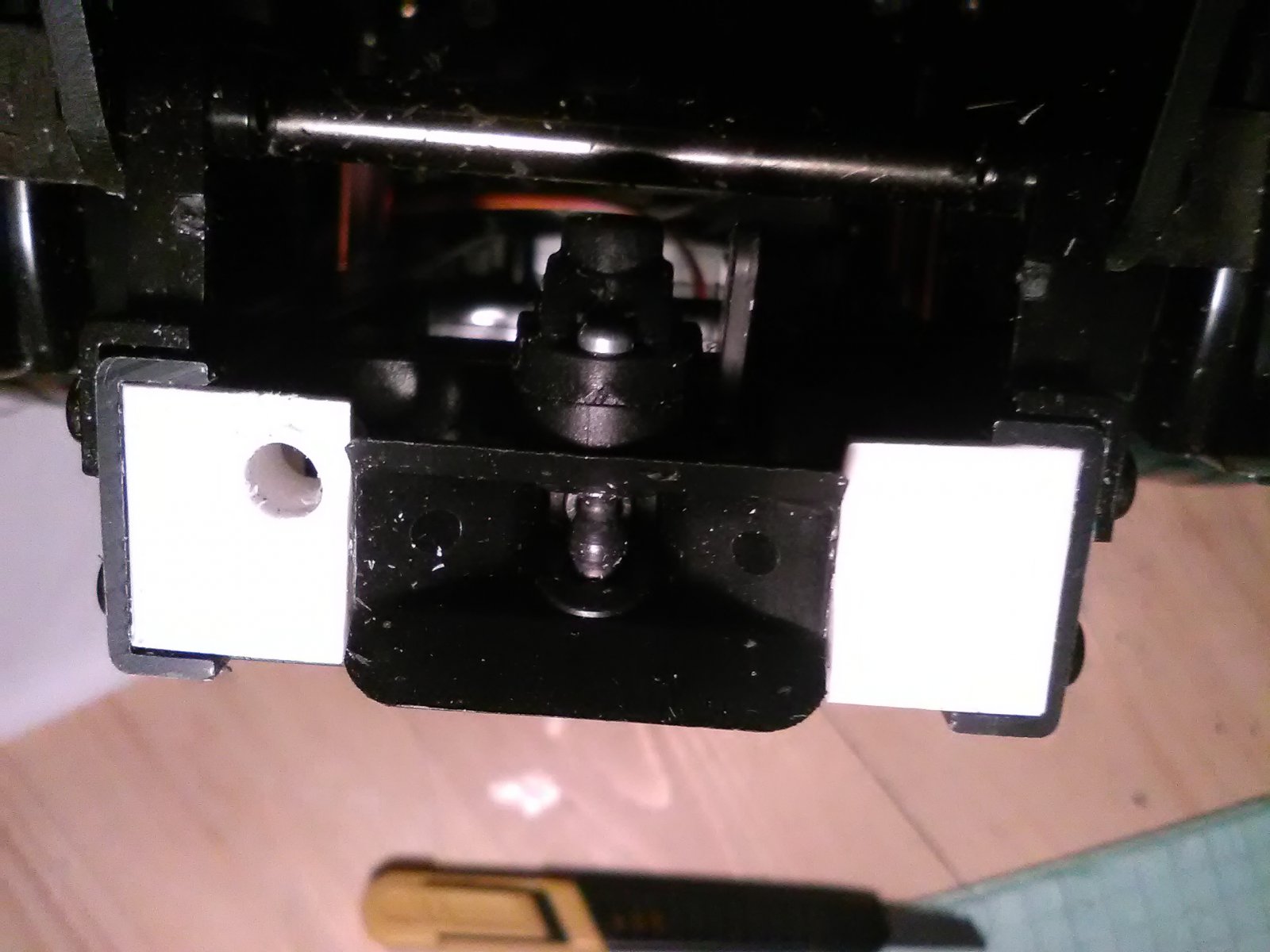

Eerst de houder voor de IR diode gemaakt, een kleurtje gegeven en aan het chassis bevestigd

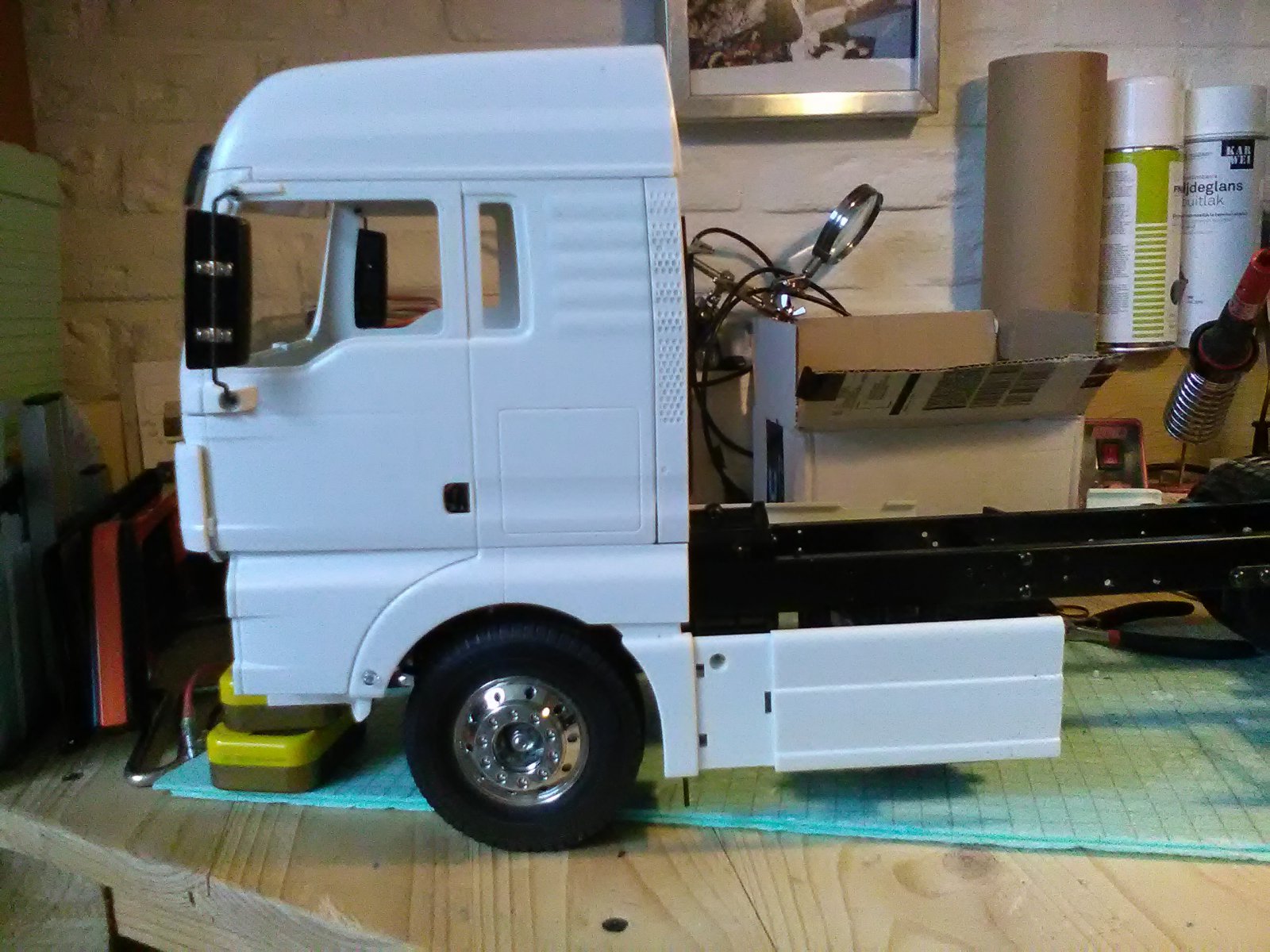

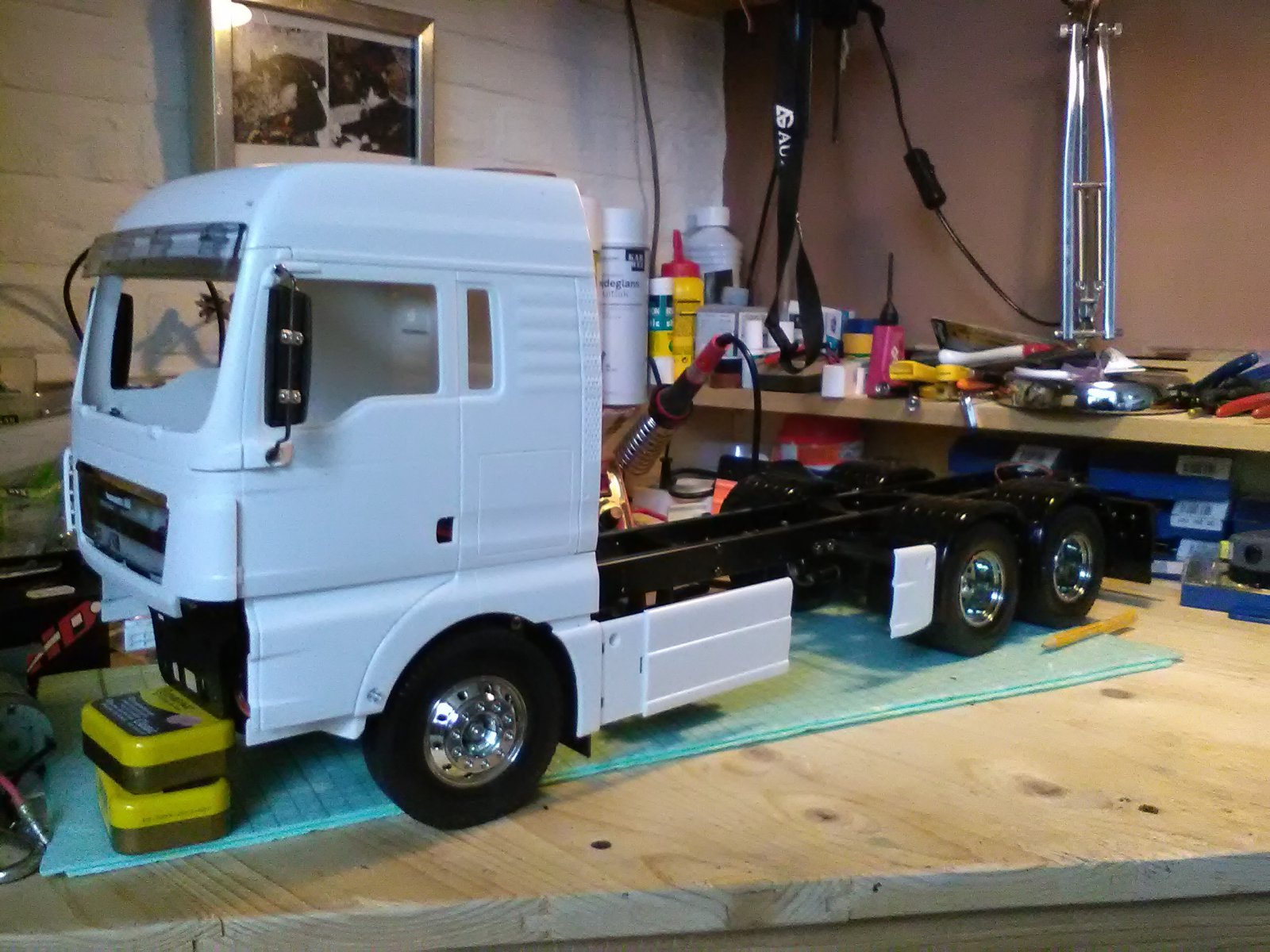

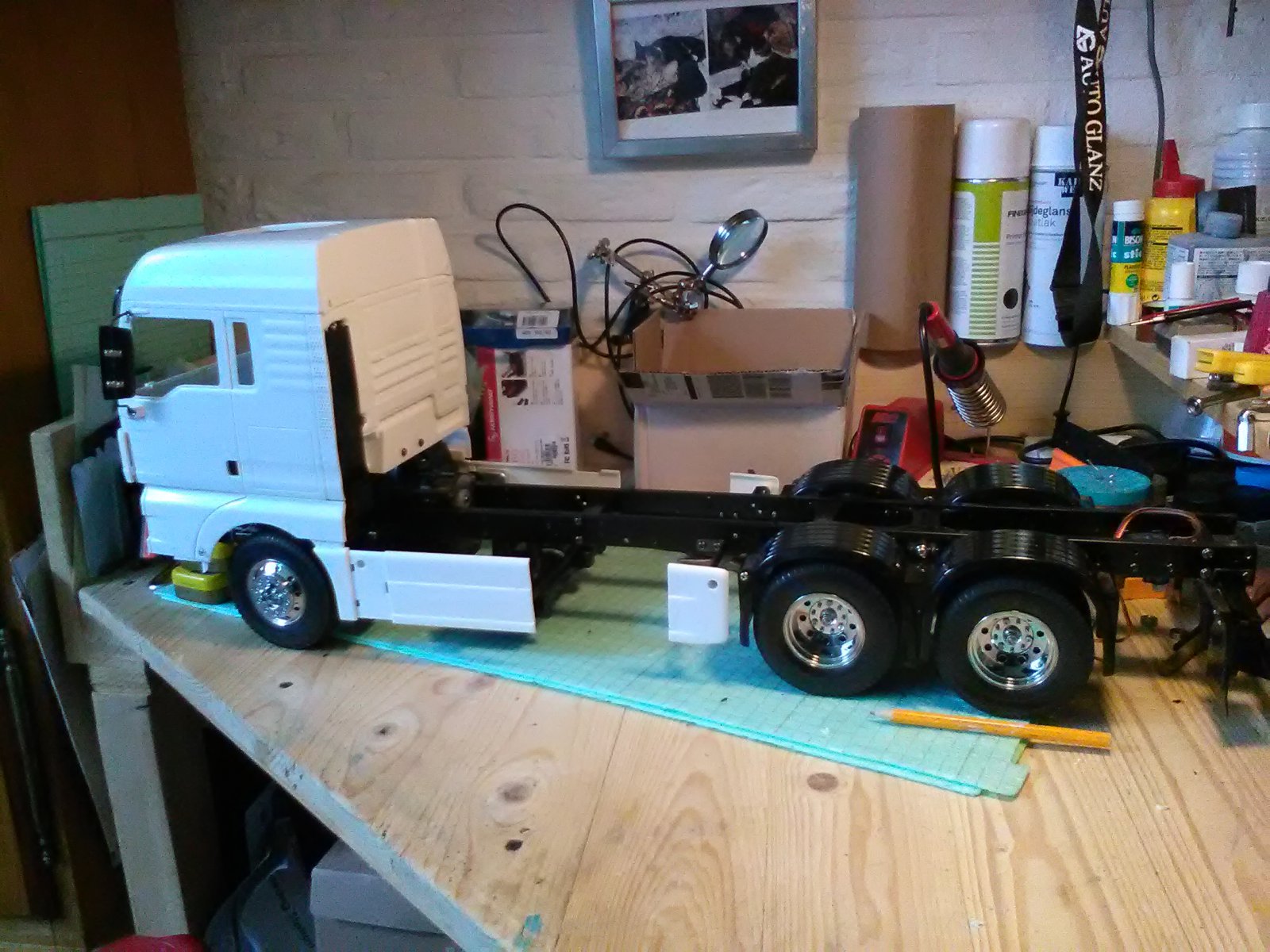

Toen de cabine maar eens aangepakt...dakspoiler verwijderd en sideskirts verzaagd zodat ik er een "kist" tussen kan bouwen







Het begint ergens op de lijken...de start is gemaakt

wordt vervolgd

Later in de middag ging het weer kriebelen en wilde ik toch even de aanhanger een beetje aanzwengelen.
De basis is een Tamiya Flatbed..een Lesu koppelschijf uit de bakjes en de dolly wordt eigenbouw...wederom bakjes werk, behalve de triangel die ik bij scale -parts heb besteld

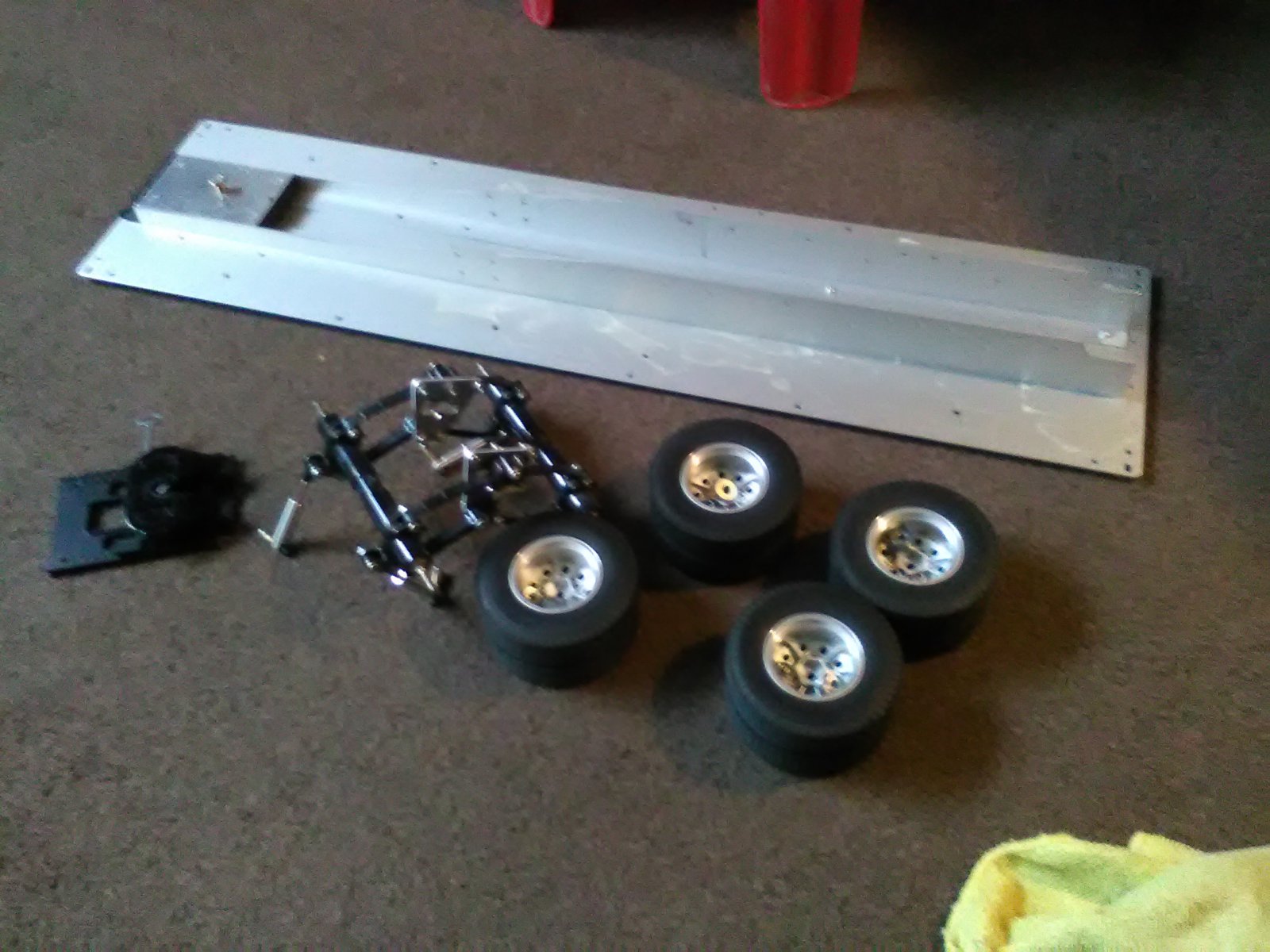

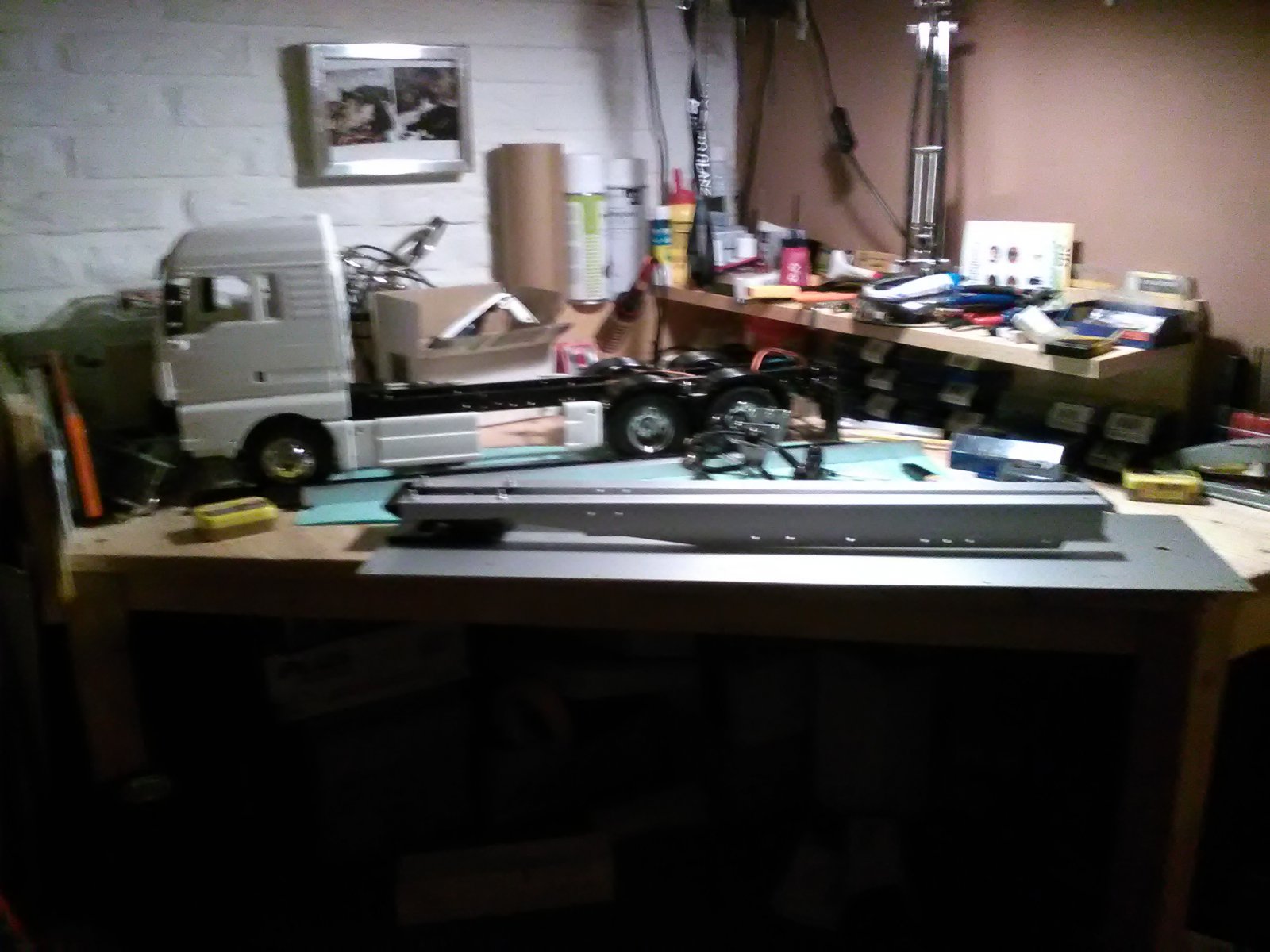

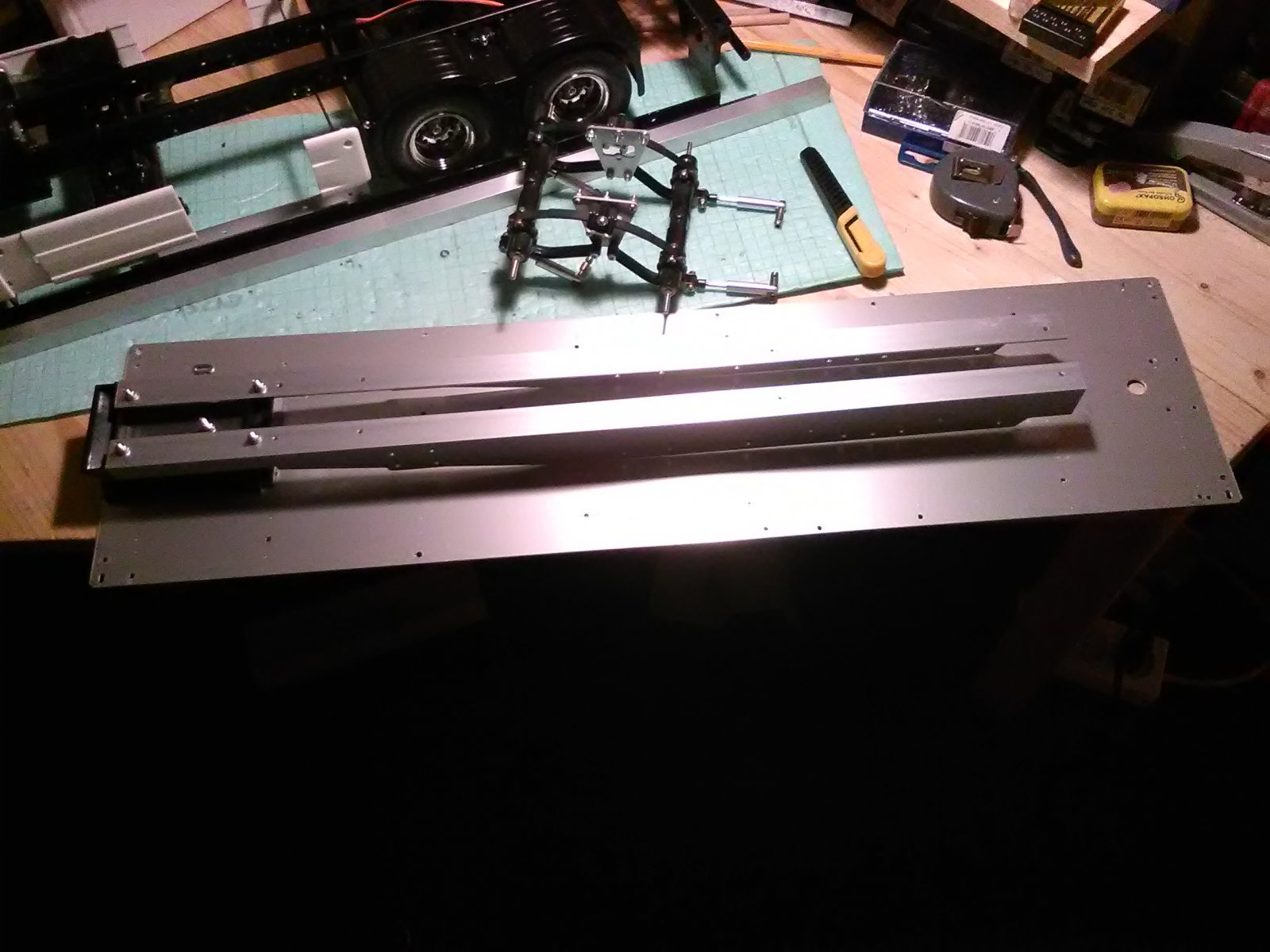

Eerst alles slopen en daarna uitmeten zodat ik niet boven de fameuse 18m75 uitkom

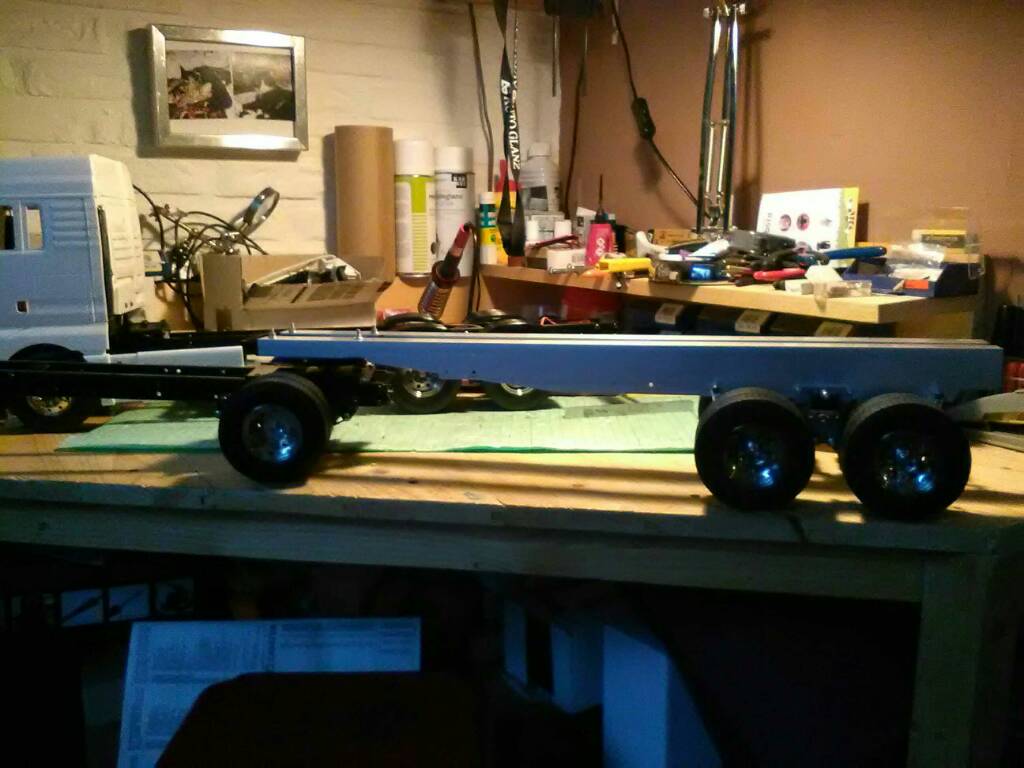

Dus zaag in de chassisbalken en dan, zie het verschil tov het dek en chassis balken eenmaal ingekort




Nu eerst een paar lekkere koude biertjes
Smiley Proost (2).gif


Ik zal het netjes houden....

wordt vervolgd


Bijlagen

  • IMG_20201228_172400.jpg
    204 KB · Weergaven: 140

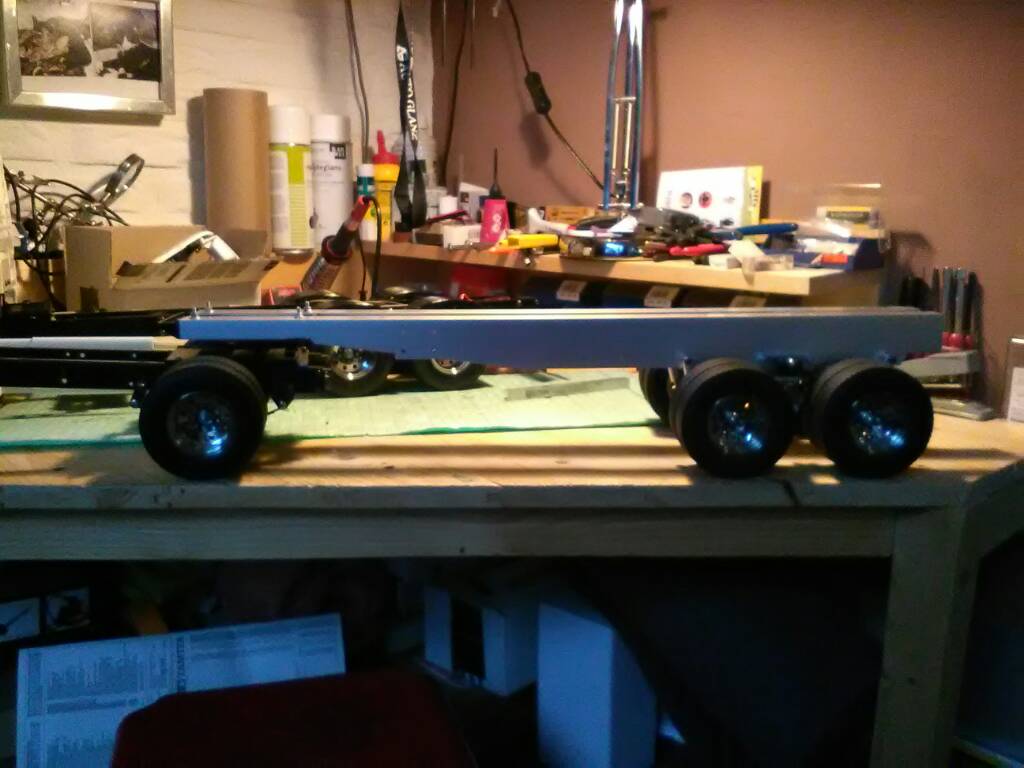

Vandaag de start gemaakt van de dolly...ik had nog een paar chassisbalken liggen en de bakjes voldeden voor de overige onderdelen.
Het moet nog afgewerkt, ingekort worden en de triangel is nog onderweg vanuit Polen...maar hierbij alvast een kleine impressie

Wordt vervolgd

Leon, vraagje. De IR diode zit naast de vangmuilkoppeling. Ben jij niet bang dat hij even geen contact heeft als je (scherp) de andere kant op stuurt met de aanhanger?
Eigenlijk is deze gedachte/vraag de reden dat ik op mijn aanhanger een (mini)stekker naar de bakwagen heb gemaakt.

Groet,
Erik

Op deze regenachtige dag was het het moment om aan het hulpframe voor het laadplateau te beginnen

Eerst een aantal blokjes van 3 mm styreen gesneden

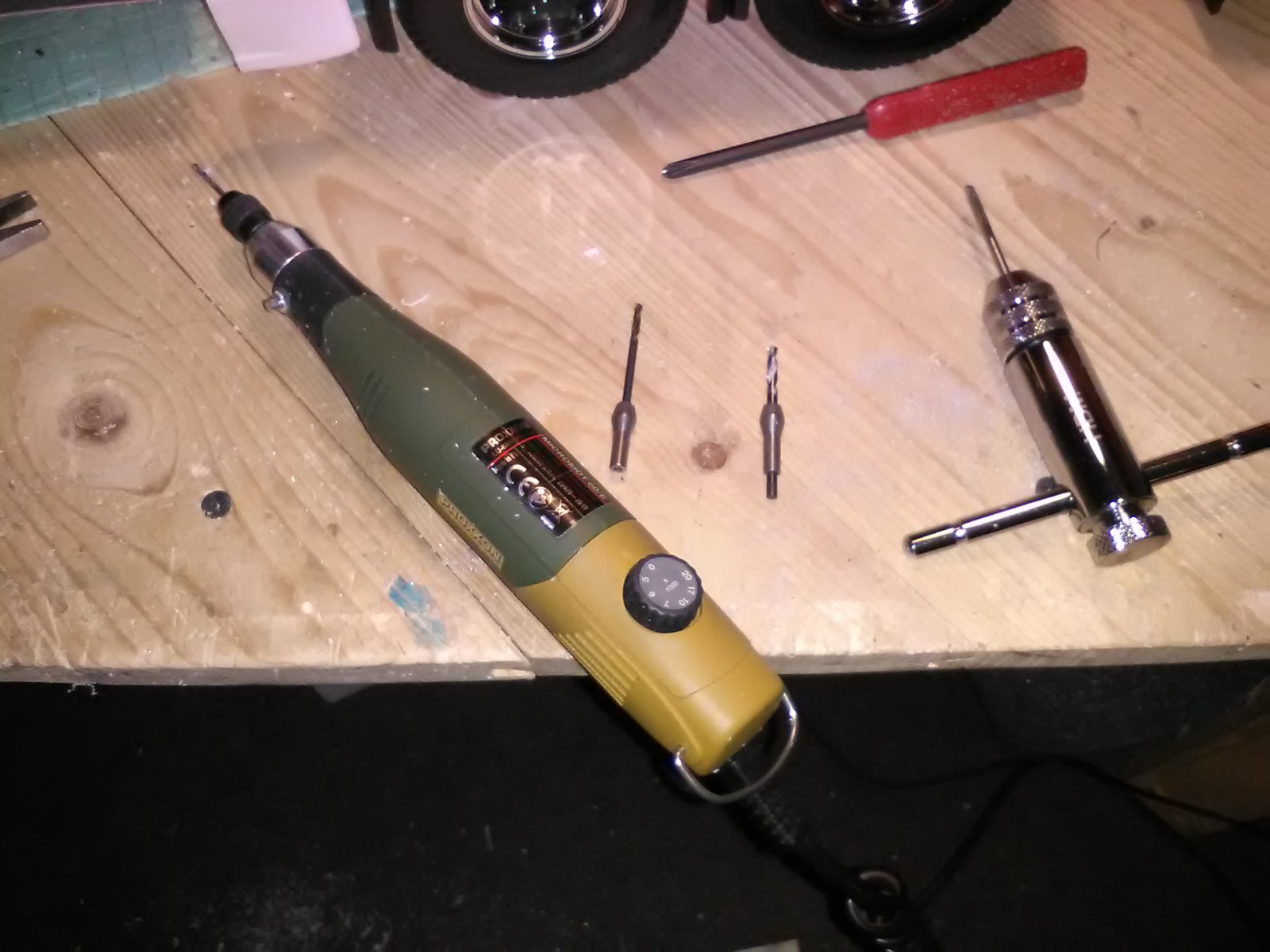

Het benodigde gereedschap en boortjes liggen klaar

1,5 mm, 2,5mm en 3mm boortje, tevens de 3mm tapper

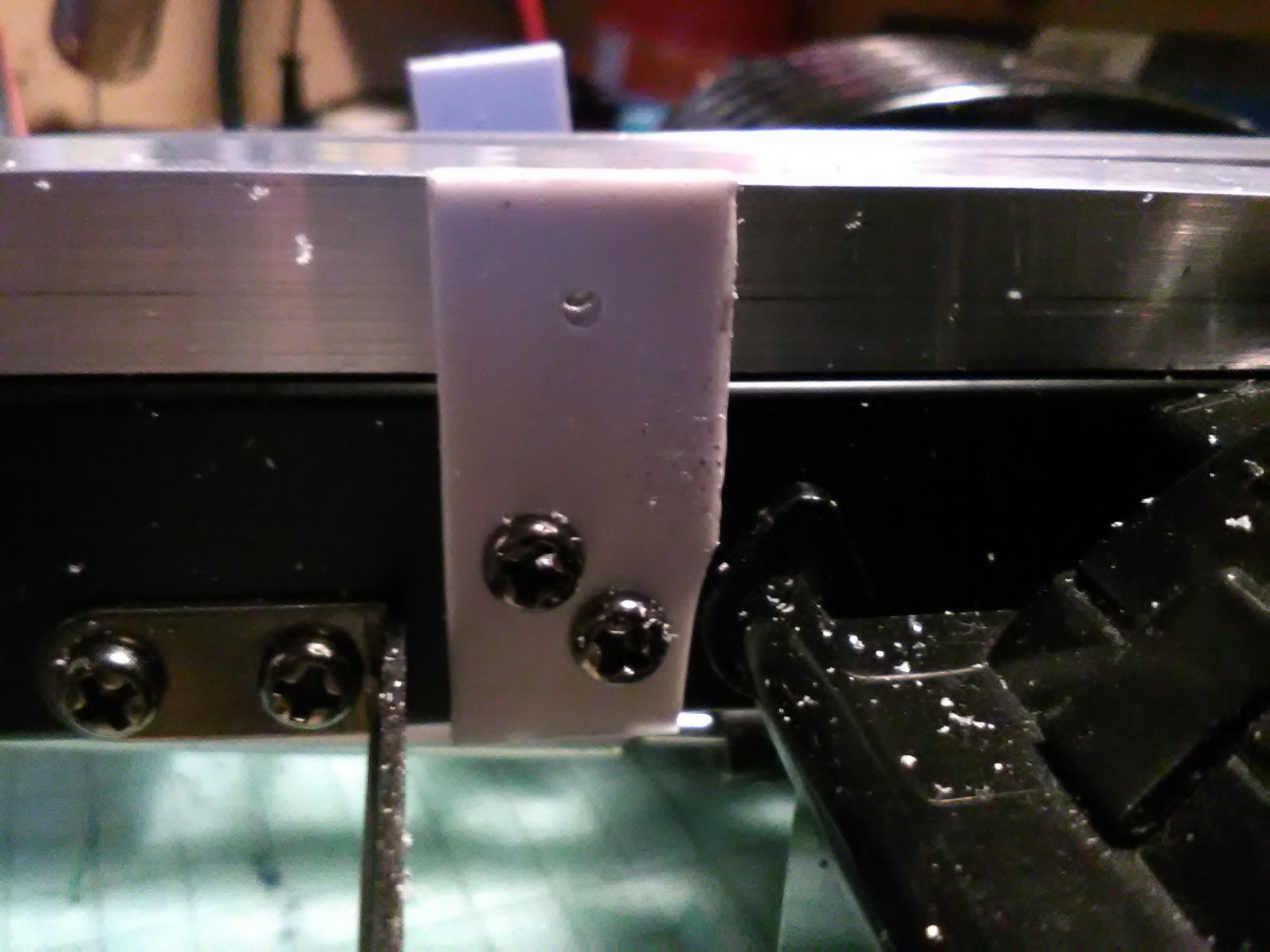

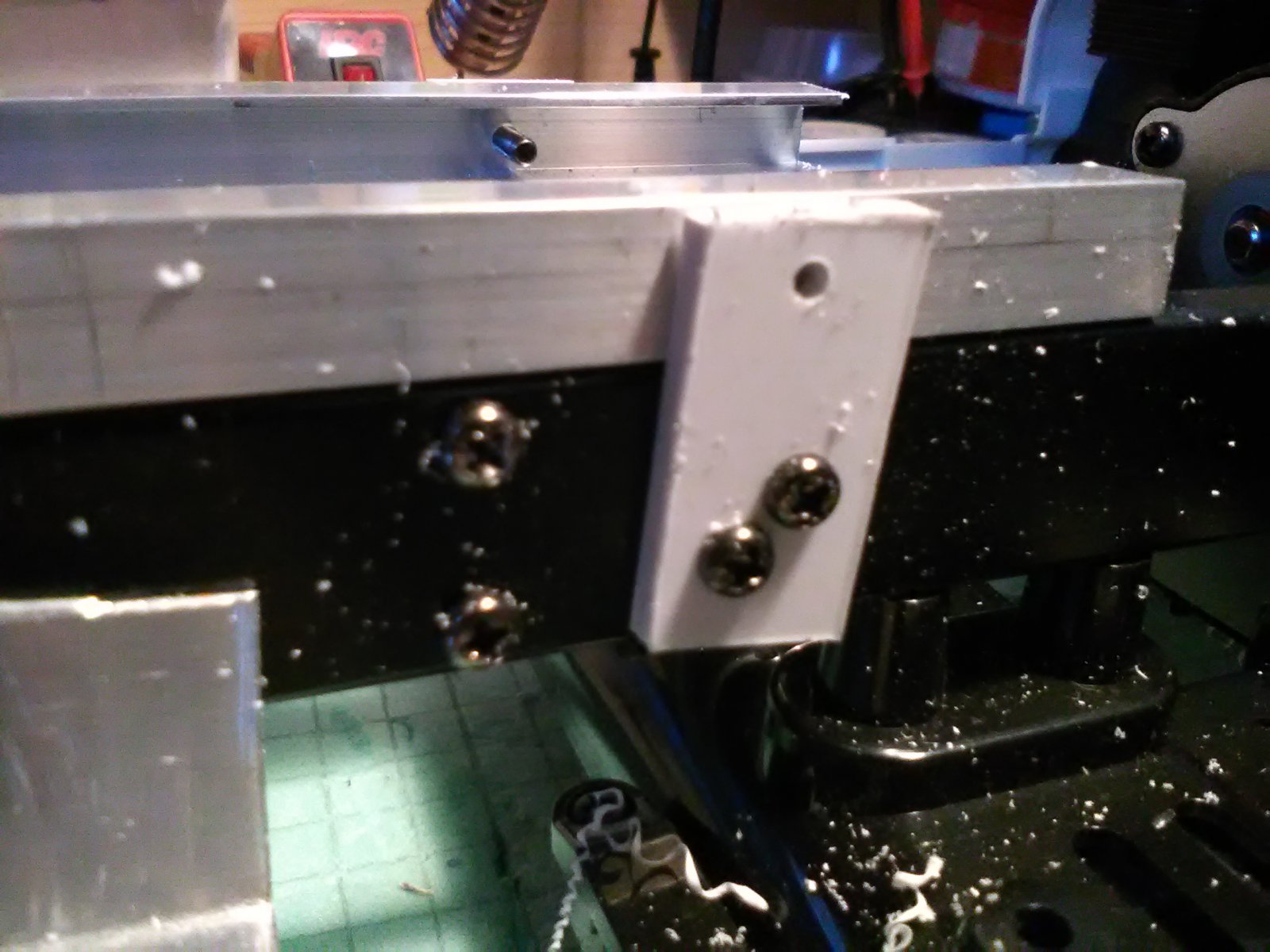

Eenmaal de "beugeltjes" op het chassis bevestigd te hebben de 10mm U profielen op chassis balken gelegd



Eerst met 1,5mm voorboren



Daarna met 2,5mm uitboren en met 3mm de beugel uitboren

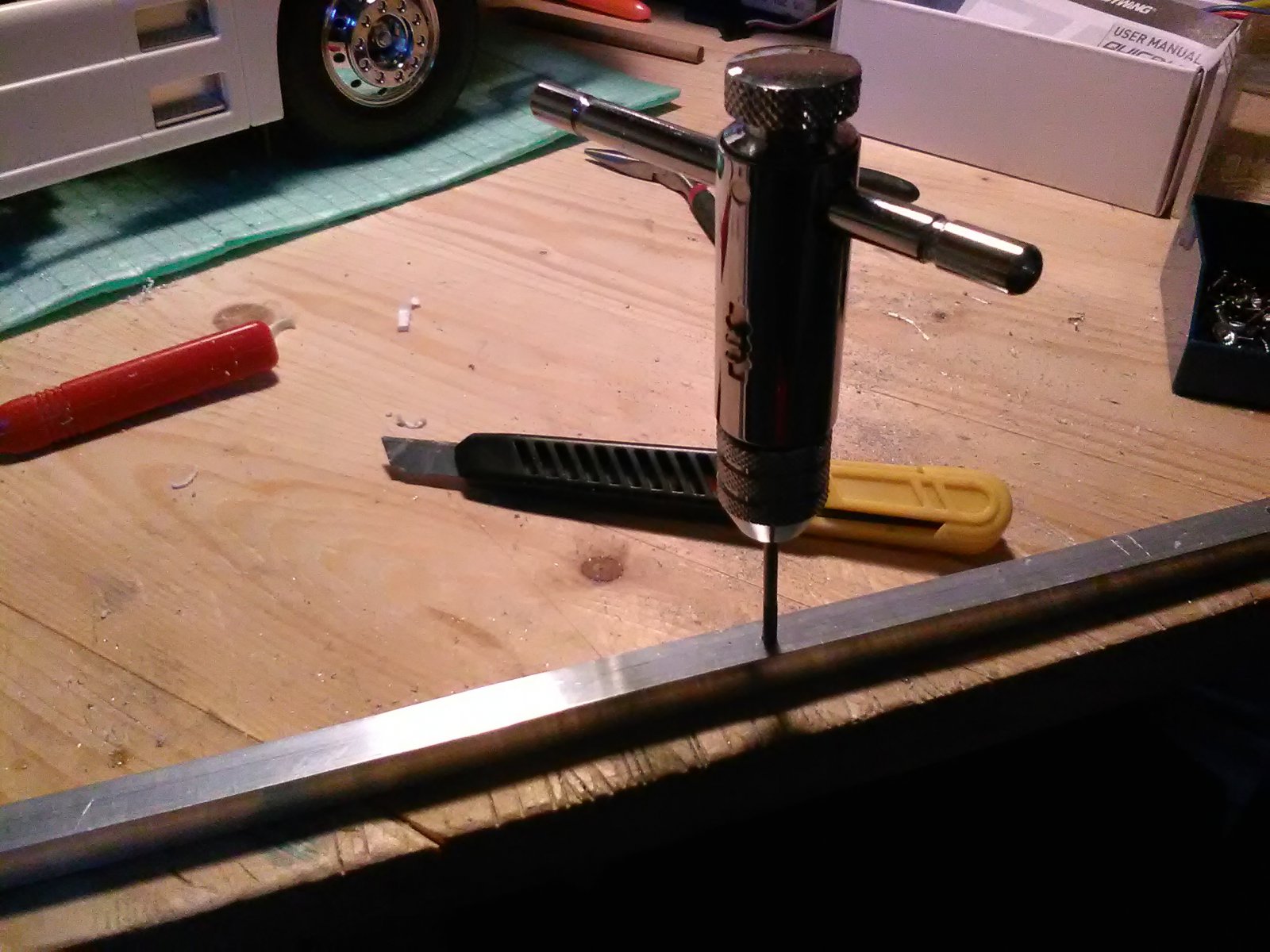

Alle gaten in de alu profielen tappen



en dan hebben we een hulpframe


Natuurlijk gaat het allemaal nog in de verf worden gezet zodat het niet meer vloekt

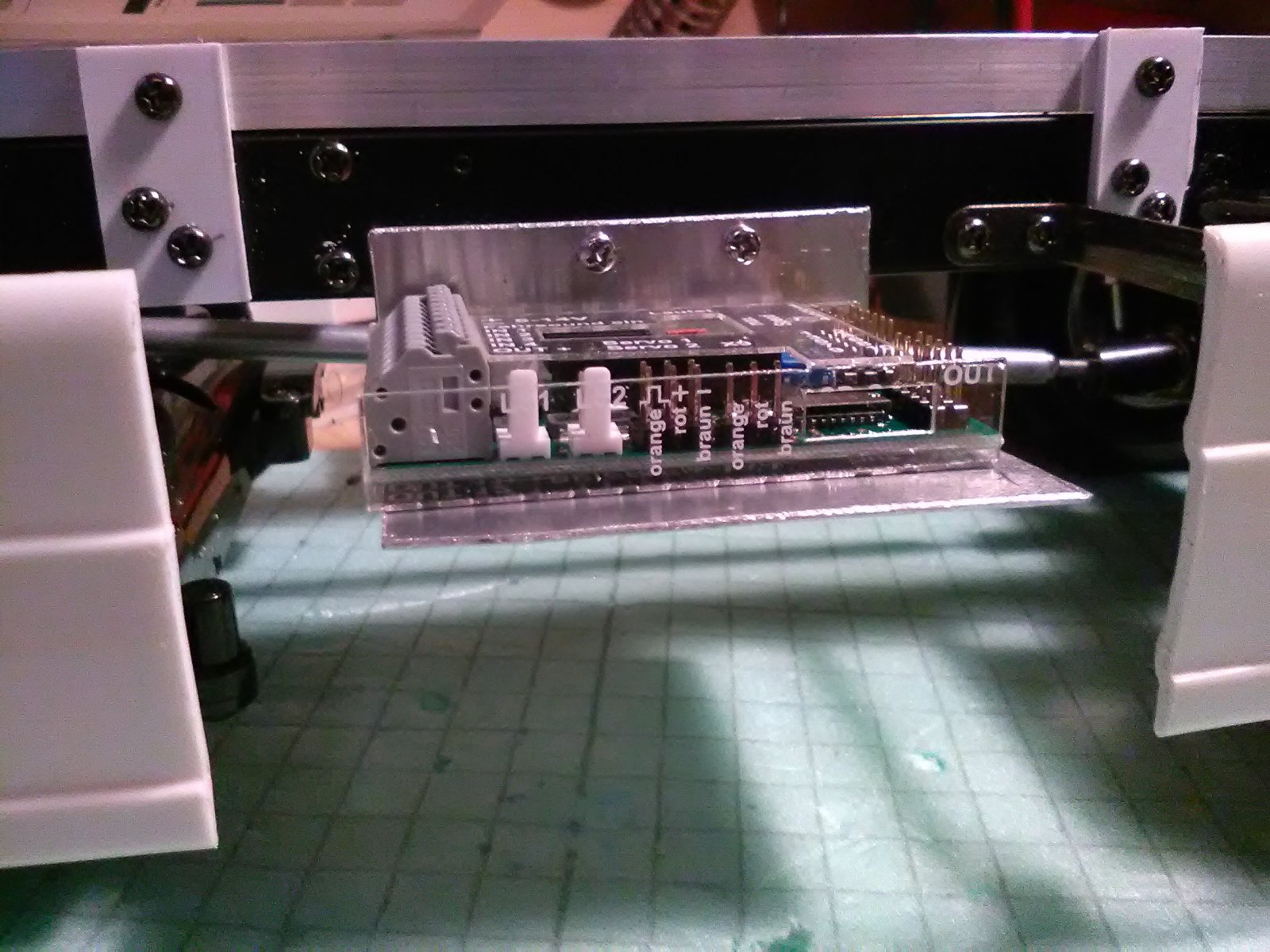

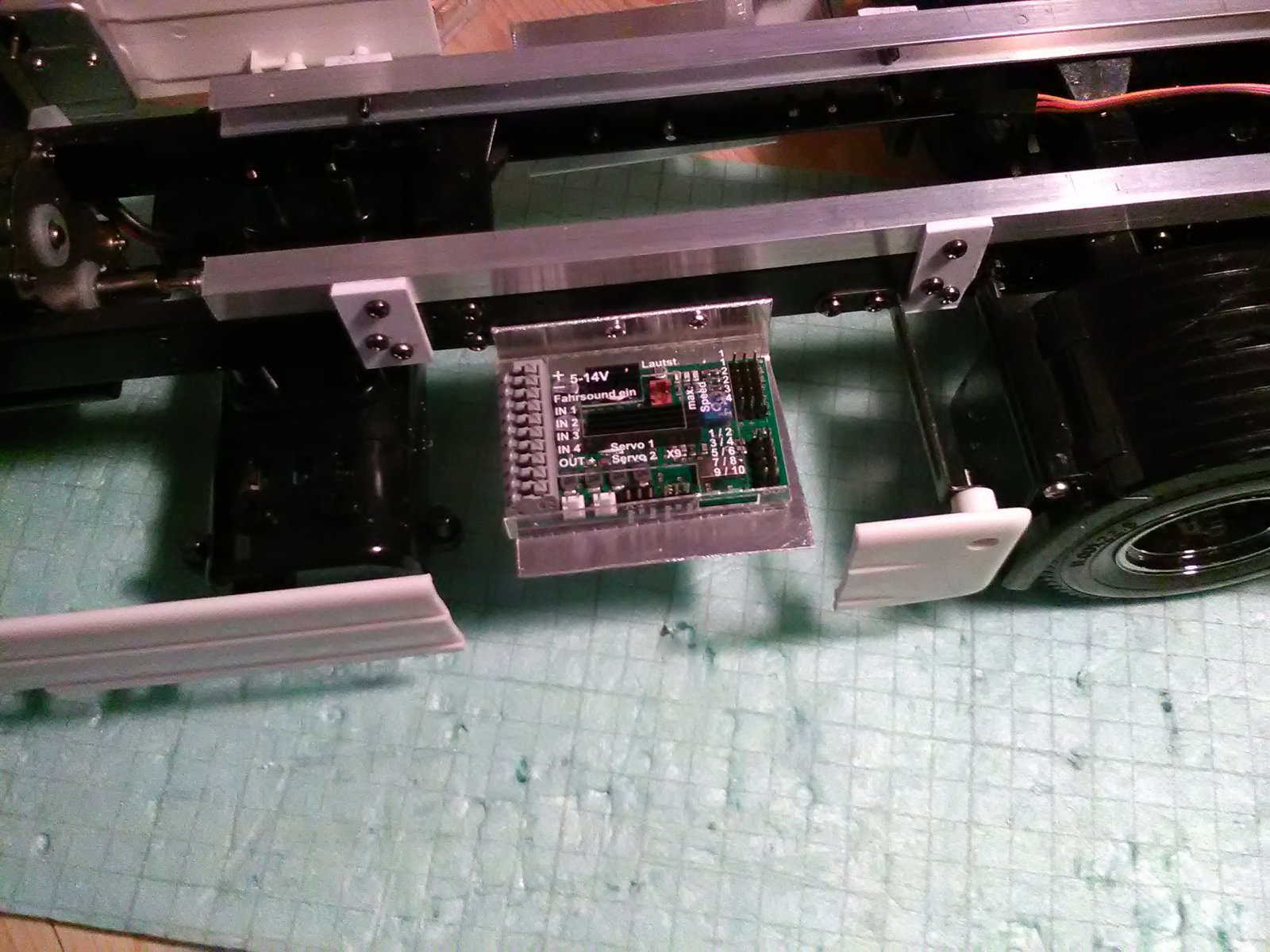

Verder ook gelijk met een 1,5mm aluplaatje een houder voor de Beier gemaakt, op maat gezaagd en met behulp van de bankschroef de 90 graden hoek gemaakt




Als ik er zo naar kijk, zal ik deze waarschijnlijk nog gaan aanpassen en iets lager laten uitkomen

Hier ga ik nog "deense" deuren in zetten zodat hij toegankelijk blijft, nog even puzzelen hoe ik dat ga doen.

Allemaal geen "rocket science" als ik naar de meesterwerken van sommige kijk....

wordt vervolgd

Laatst bewerkt:
Ik had het plaatje wat groter gemaakt Leon. Gewoon een soort kistje bouwen. Dan kun je ook kabels makkelijker vastzetten enzo. Deurtje voor de kist gaat dan ook handiger. Zou dan wel de hele zijkant een optisch geheel maken.

Hoi Rolf,
Inderdaad...dit was een eerste versie / ongelukkige poging.
Ik zal ook het gat tussen het laaddek en de sideskirts moeten gaan opvullen dus het ontwerp is "work in progress".
Ik wil eigenlijk over de gehele lengte tussen de cabine en achterassen één strak paneel verkrijgen met de deuren voor de toegang tot de Beier.

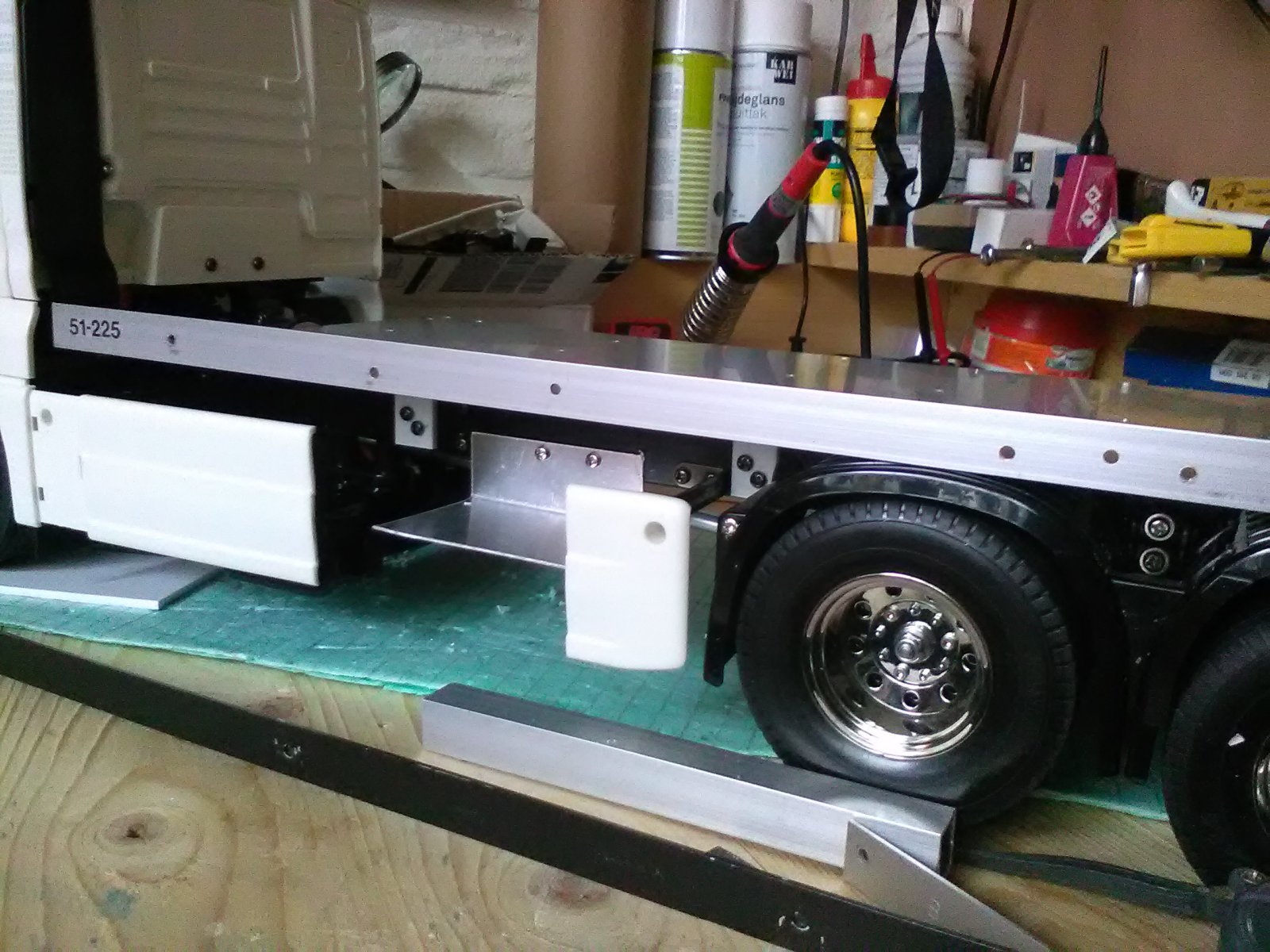

Zie de ruimte tussen de sideskirts en laaddek...wil ik opgevuld hebben, en de deuren in het gat maken

Leon1965 zei:
Hoi Rolf,
Inderdaad...dit was een eerste versie / ongelukkige poging.
Ik zal ook het gat tussen het laaddek en de sideskirts moeten gaan opvullen dus het ontwerp is "work in progress".
Ik wil eigenlijk over de gehele lengte tussen de cabine en achterassen één strak paneel verkrijgen met de deuren voor de toegang tot de Beier.
Bekijk bijlage 412515

Zie de ruimte tussen de sideskirts en laaddek...wil ik opgevuld hebben, en de deuren in het gat maken
Klik om te vergroten...


Word dat mooi?

Zou de zij skirts door trekken. Of in het geheel deense kisten maken.

Als je in de originele zijskirts een stuk inpast dan zal het erg moeilijk worden de vormen over te nemen op het inpas stuk of je moet Luchard zijn. Mij lijkt het mooier er 1 geheel van te maken en de originele skirts niet te gebruiken. MD Tech Shop zou wat kunnen zijn maar vrees dat je budget dat niet trekt. Ze zijn ook vrij lang. Mogelijk kun je met styreen en wat opzet en schuurwerk tot iets komen wat meer 1 geheel is.

Hoi Rolf,
Ik denk dat ik ga voor een Deense kist in het gat...de vormen van de zijskirts laten doorlopen is idd Luchard niveau, en dat heb ik ( nog...nooit) niet.

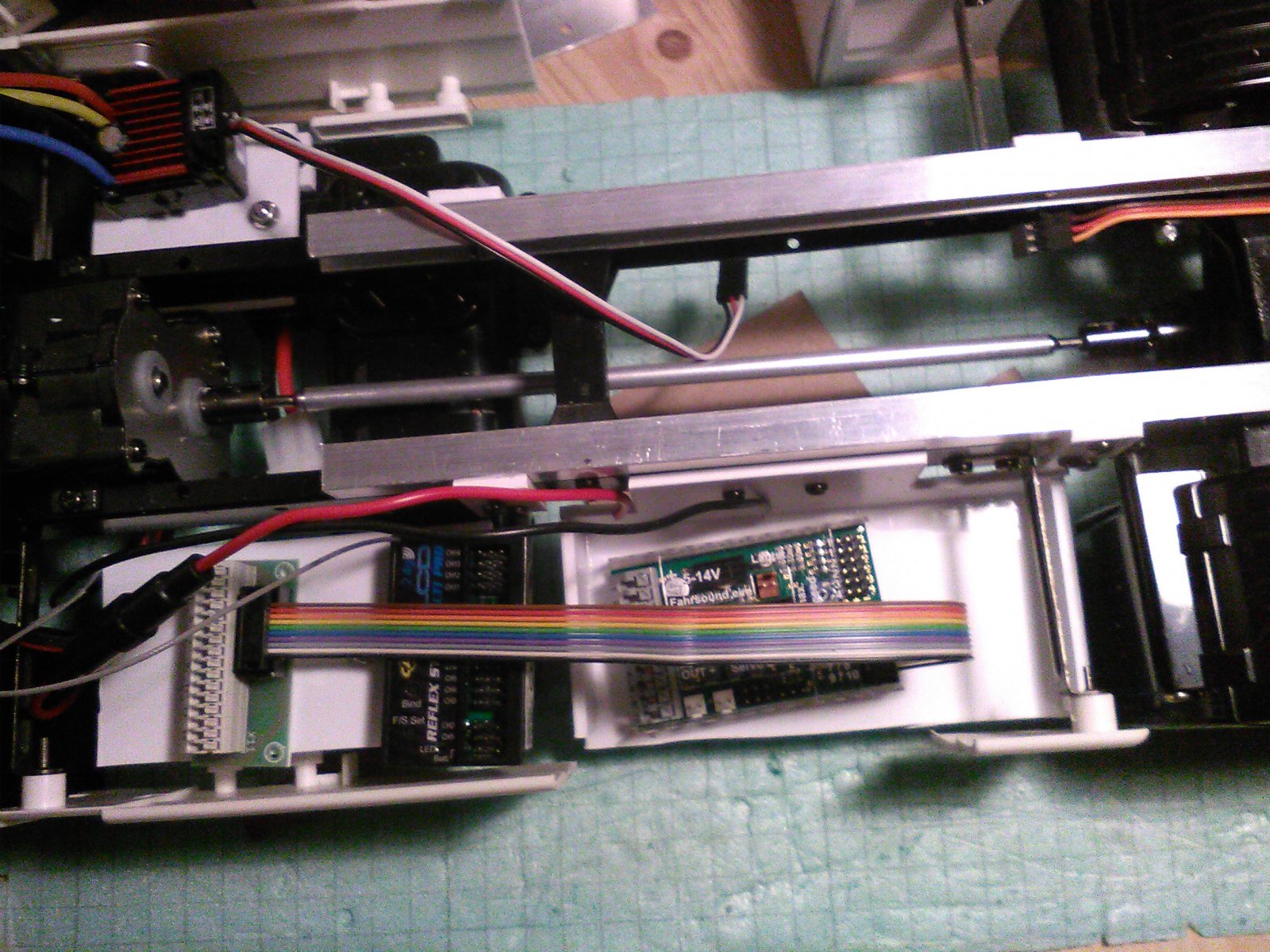

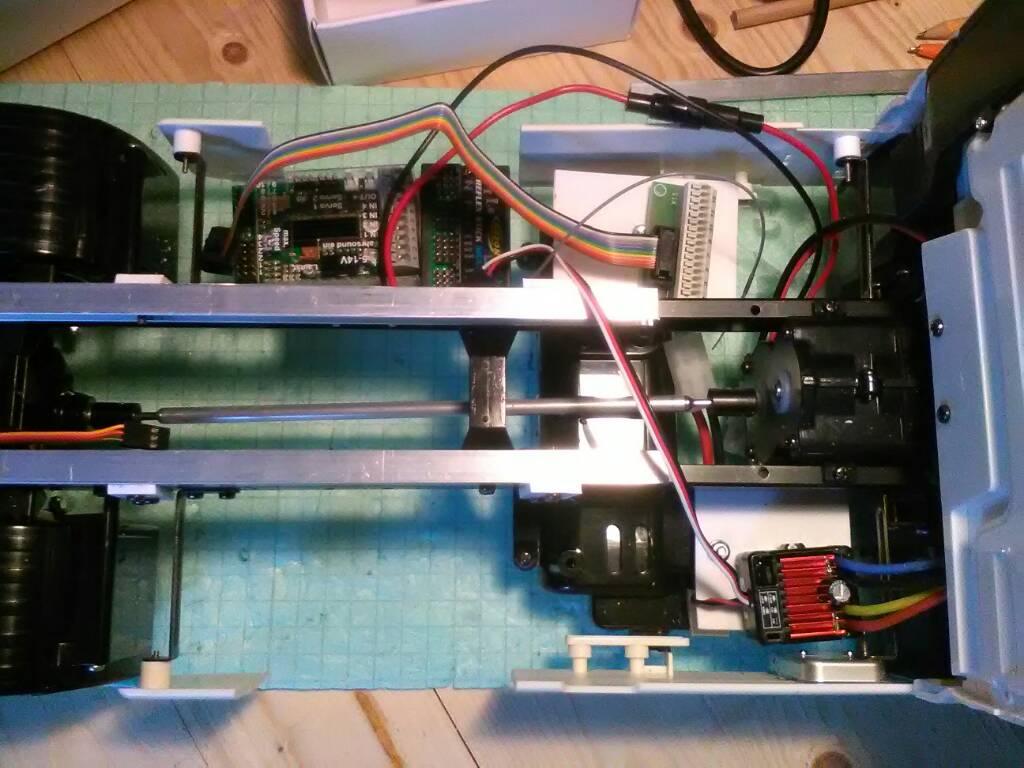

Wel alvast de kist gemaakt voor de Beier, en dan heb je inderdaad veel mee plaats.
