Mijn stoom en verspaningsbelevenissen.

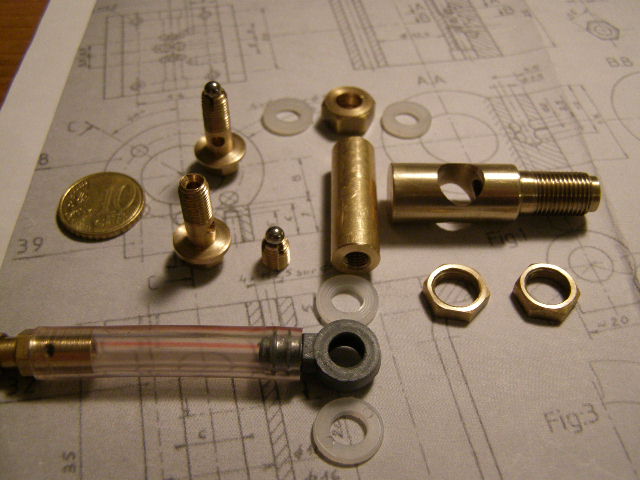

De onderdeeltjes van het voedingspompje verder afgemaakt en/of bewerkt ...........



Voor de opzuigkant een soort sproeiertje gemaakt en met de zaagfrees ingezaagd. Het voordeel hiervan is dat ik hem met een kruiskop schroevedraaiertje in het huis kan draaien
Het banjoboutje voor de perskant idem ingezaagd. Afhankelijk van de slag zijn de kogeltjes om en om dus afsluiter of opening.



Het rvs zuigertje is bijna wrijvingsloos in de cilinder en als ik de gaten afsluit met duim en wijsvinger en hem er uit trek dan hoor je een duidelijke "plop" dat zit dus ook wel goed ...........



Ziet er allemaal weer piekfijn uit.
Even een vraagje, de gaffel welke aan de waterpompzuiger zit, hoe maak je die radius netjes ?
Op de freesbank, of uit de hand met een vijl ?
Ik loop nog altijd te kl**ien om die radius netjes te krijgen, lukt me niet altijd even netjes, dus vandaar de vraag.



Hoi John33, dank voor je compliment. Die kleine radiusjes zijn idd een gepiel en ze lukken niet altijd
Bij deze heb ik het gedaan zoals ik gezien heb op een filmpje bij YouTube. Ik heb het gaffeltje wat verder klaar was op een stukje alu met een schroefdraadje gemonteerd en opgespannen op de goede maat voor de straal en het zuigertje
gebruikt als hefboom(je). Het princiepe heb ik dus afgekeken via dit filmpje.



Geweldig, tis inderdaad vrij simpel en goed te doen zo te zien.
Ik heb op mijn kleine draaitafeltje een deksel gemaakt wat er precies op past en met een gat in het midden m4 getapt.
Ik doe hetzelfde nu als op het filmpje, werkstuk plaats ik met een passend asje met m4 draad er op in het midden, met 2 kikkerplaten zit ik het werkstuk vast.
Nu draait het werkstuk netjes rond het centrum rond en kan er gefreest worden.

Maar inderdaad, kleine onderdeeltjes zoals gaffels etc kunnen prima zo uit de hand gedaan worden.
Bedankt voor de tip !!!

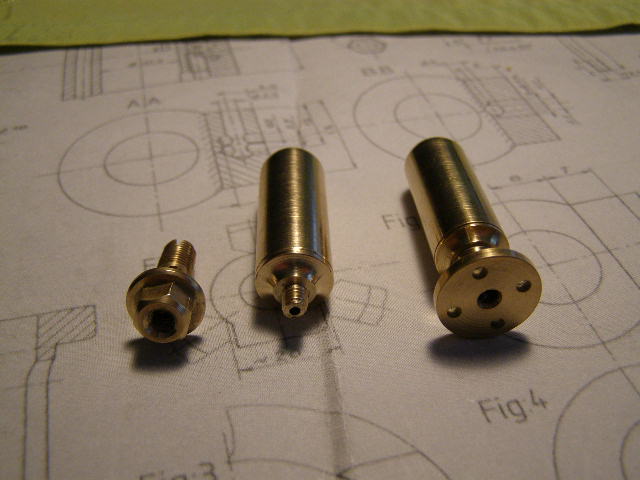

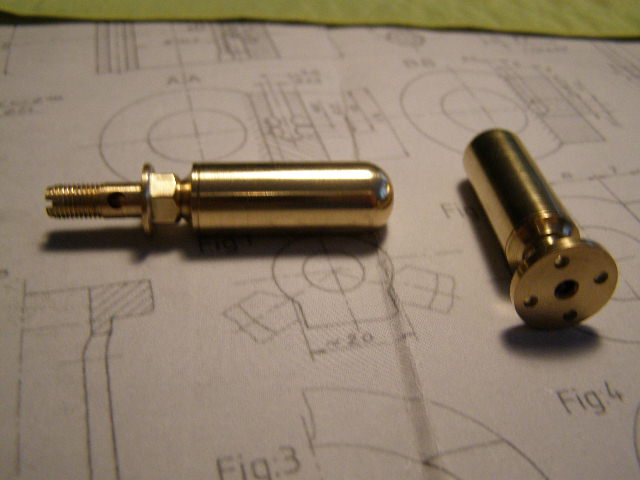

Een andere aansluiting gemaakt voor het windketeltje.................voor direct op het banjoboutje.



De rechtse gaat even bij de andere onderdeeltjes. Komt wel weer van pas bij een volgend projectje

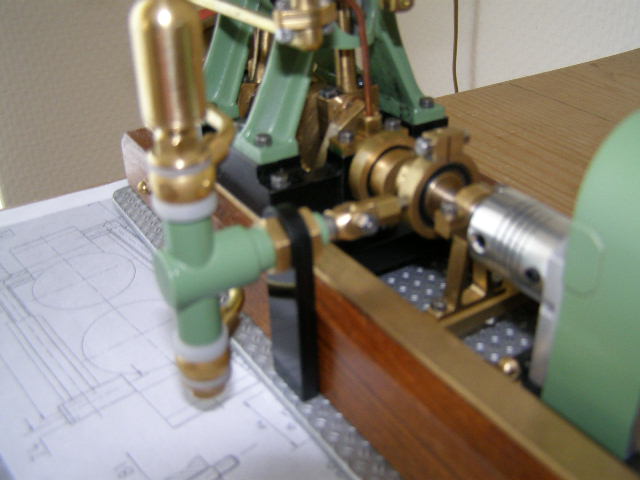

Het voedingspompje aan de krukas gekoppeld ......................



Oeps, vergeten groot te maken ..............



De aansluitkant ..................



Alle aansluitingen ...........................



De 3 kogellagers nog fixeren op de exentrieken dan kunnen de drijfstangen van de bakschuiven weer terug en kan de voedingspomp definitief gemonteerd worden
Ploatie vanaf de zijkant .......................



Ziet er allemaal zeer netjes uit Dunsz

Groeten Jef



Tnxs Jef



Het komt er veel te mooi uitzien voor een stoommachine Dunz,werkelijk prachtig!

groeten fanaat Sjef



Dank je Sjef

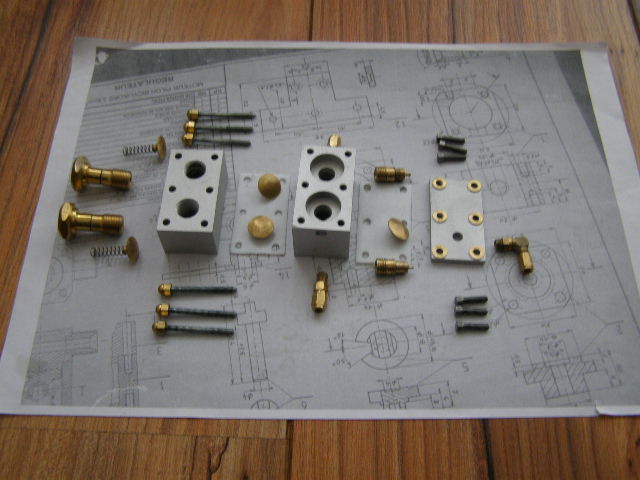

Aan het door stoomdruk geregelde gasblok moesten nog wat kleine details worden gedaan. Alle onderdeeltjes zijn nu compleet en het huis heb ik gepareld om de primer wat meer houvast te geven .............

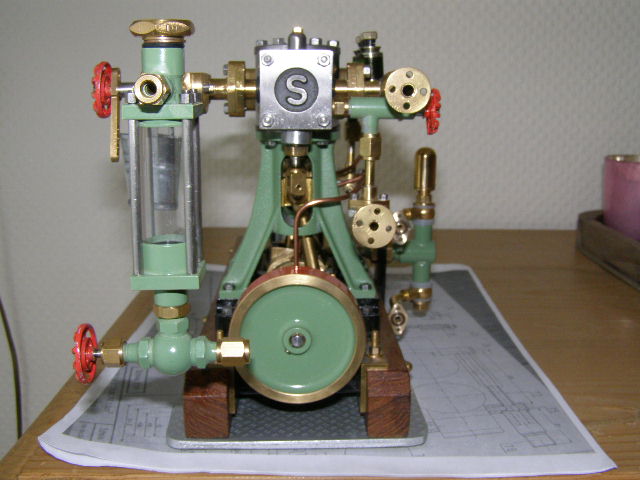

Plaatje/overzicht vanaf de andere kant .........................

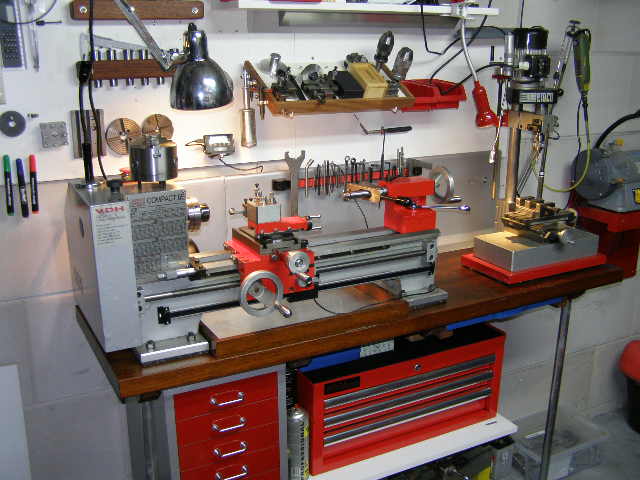

Vandaag m'n "ouwelullendag" nuttig gebruikt Het verspaanhoekje helemaal uitgemest en alle messing spaantjes weg gehaald en de machines schoongemaakt. Een nieuwe ladekast opgehangen voor de hulpstukken voor het draaien en frezen en deze ingericht............



Ook een klusje wat ik al eerder wilde (moest) doen...........het vilt vervangen van de spaanafschuivers...........
Bij de Action voor ..79 cent een paar vilten pannenonderleggers gehaald en met een schaar en holpijpje een paar kopiën gefreubeld .............
