    De hendel voor de omkeer gefreubeld en in plaats van het zeer zakelijk getekende vulsysteem voor de voedingspomp heb ik een wat klassieker ogend modelletje verzonnen ;)


    Paul Konings vindt dit leuk.
  2. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.575
    Locatie:
    HELLEVOETSLUIS
    Gaarne uitleg. Wat is de functie? Is de voedingspomp niet zelf aanzuigend(kogelafdichting op zachte dichting)? Komt deze op de perszijde, persklep staat niet toe, dat de pompkamer wordt gevuld, of aangestoten op de pompkamer?

    Paul Konings vindt dit leuk.
  3. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Vulsysteem voor de de voedingspomp is toch de/een functie ? Hij word idd aangesloten op de aanzuigleiding....................op de persleiding lijkt me niet zo handig :D Daar zou hij hooguit gebruikt kunnen worden als een ontluchting . Het ontwerp van de pomp en hoe ik hem heb gemaakt lijkt hij heel goed zelf aanzuigend te zijn maar dat is in de praktijk nog niet getest ;)
    Op de tekening staat "Dipl.Ing. O.K. Weller"........... en die zal er wel over hebben nagedacht toen hij dit machientje verzon/ontwierp..........:)

    Paul Konings vindt dit leuk.
  4. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.575
    Locatie:
    HELLEVOETSLUIS
    Bedankt voor je antwoord. Het grappige is, dat ik in de zuig van de voedingspomp een vergelijkbare oplossing heb. In de zuigleiding zit een manifold met twee afsluiters, vul- en de voedingswatertank afsluiter. Ik vul de ketel met een drukspuit door openen van de vulafsluiter en vul de ketel door de voedingspomp. Is de ketel vol, dan open ik de andere afsluiter en vul de ketelwatervoedingstank. Ik ben hiertoe overgegaan, omdat (praktijk ondervonden), door dagenlang stilstaan er soms bij het opstarten, hardnekkige luchtbellen in de zuigleiding zaten. Jouw ontwerper heeft dit misschien ook ondervonden.

    Paul Konings vindt dit leuk.
  5. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Vanavond na het eten de stoom aansluiting gemaakt en de onderdeeltjes met hard soldeer aan elkaar gefreubeld ............:D


    Paul Konings en kaapstander vinden dit leuk.
  6. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

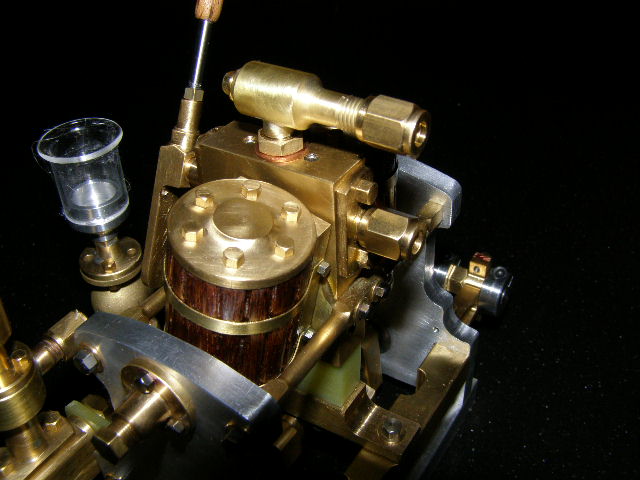

    Een (totaal) plaatje tot nu toe. Het vulsysteem zit nog niet op de definitieve plek maar wel aan de goede leiding .............;)


    Paul Konings en kaapstander vinden dit leuk.
  7. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.213
    Locatie:
    noord-limburg
    Prachtig stukje werk.
    Ziet er mooi uit.
    En een goede foto.
    Willum
    Veel bouwplezier

    Paul Konings vindt dit leuk.
  8. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.575
    Locatie:
    HELLEVOETSLUIS
    Allereerst, complimenten, wat mooi gemaakt!
    Over "de goede leiding".
    Bij mij staat de vulafsluiter op dezelfde plaats, echter voorzien van een slangtule om het water naar binnen te persen. Verder aan de linkerzijde een afsluiter naar de ketelwatervoorraadtank, zodat het vulwater voor de voedingspomp niet wegloopt naar de voorraadtank.

    Paul Konings vindt dit leuk.
  9. Paul Konings

    Paul Konings

    Lid geworden:
    21 mrt 2006
    Berichten:
    427
    Locatie:
    Achlum - Friesland
    Dunsz,
    Pracht werkstuk, mijn complimenten. Vraagje: zit de afsluiter in de zuig van de pomp?

    Paul

  10. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Heren dank voor uw mooie en lieve :rolleyes: complimentjes ;)

    En voor Paul : Ja :)

    Laatst bewerkt: 23 mei 2018
    Paul Konings vindt dit leuk.
  11. Paul Konings

    Paul Konings

    Lid geworden:
    21 mrt 2006
    Berichten:
    427
    Locatie:
    Achlum - Friesland
    De pomp kan, bij dichte stand van de klep, via de stangpakkingbus lucht aan zuigen, lijkt me niet bevoordelijk voor een goede pompwerking. In dit geval zou ik de afsluiter omgekeerd aan de stromingsrichting monteren.

    Paul

    kaapstander vindt dit leuk.
  12. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Bedankt voor de tip Paul :thumbsup: Ik ga het tzt uitproberen.

    Paul Konings en kaapstander vinden dit leuk.
  13. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Even wat onderdeeltjes opgezocht uit de voorraad :D om een smeertoestel te kunnen maken .............;)


    Paul Konings vindt dit leuk.
  14. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.575
    Locatie:
    HELLEVOETSLUIS
    Niet doen. Paradoxaal genoeg, dicht een pakkingbus af, omdat deze lekt. De lekkage is voor het smeren van de pakking. Dit geldt ook voor plunjer- en centrifugaalpompen. Vooral als de pomp of de afsluiter enige tijd droog heeft gestaan lekt de pakkingbus bij het opstarten. In jouw geval staat de zuigdruk onder de klep. Draai je de afsluiter om, dan komt de zuigzijde aan de kant van de(lekkende?) pakkingbus.

    Paul Konings vindt dit leuk.
  15. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

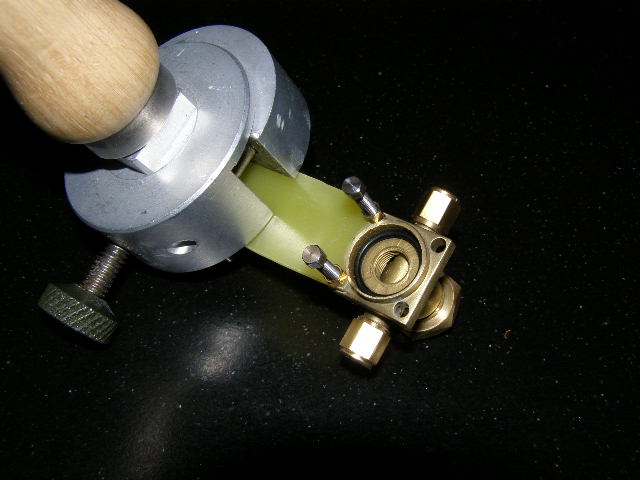

    Ik wil het smeertoestel tzt een vaste plaats geven aan het frame van het machientje en heb even een proefopstelling gemaakt om te zien of de moertjes eventueel het glas konden raken .............;)
    Gelukkig niet..... ik kan straks ongeacht van het materiaal of de dikte hiervan onafhankelijk van de vier tapeinden om de zaak stoom/olie dicht te maken, de bevestiging afzonderlijk vast draaien :yes:




    Paul Konings vindt dit leuk.
  16. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Vanaf de boven kant..................


    Paul Konings vindt dit leuk.
  17. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Hoi Stoompomp...............tja....... ik ga het tzt als het zover is in de gaten houden. Jij bedankt voor je "tegen geluid" ,,,,,,,,,,,,,,,,,:thumbsup:

    Wat ik nu hoop.................is dat er nu niet een discussie gaat ontstaan wie er nu wel of geen gelijk heeft.....................................:stout:

    Laatst bewerkt: 23 mei 2018
    Paul Konings vindt dit leuk.
  18. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.518
    Locatie:
    H&NF
    Je geeft zelf geen onomstootbaar bewijs dat de één meer of minder gelijk heeft dan de ander, dus:

    +1
    -1




    De glazen beker staat onder de klep, aan het begin van de doorstromingsrichtingpijl.
    De afsluiter is gemaakt om een persdruk tegen te houden zonder risico op lekkage van het afgesloten stuk via de spindel.
    (ook heb je dan bij het openen dat het medium zelf de klep opendrukt. Je hebt dan niet het gevaar dat wanneer je aan de spindel trekt, de klep door druk van het medium van de spindel trekt, wanneer die verkeerdom geplaatst is)

    De spindel zit dan aan de kant van de uitstroom. (de punt van de pijl)
    In bovenstaande opstelling zit de pijl en dus de spindel aan de kant van de pomp en kan er dus lucht de pomp in lekken.
    Omdraaien dus, wanneer de pomp uitvalt door lucht.(via de spindel)

    Heren zo moeilijk is het niet, wanneer je even een kleine schets maakt.;) Moet je natuurlijk wel weten hoe een afsluiter er van binnen uitziet. :D

    Paul Konings vindt dit leuk.
  19. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Omdat ik het niet weet. Bovendien kan ik het mij (nog) niet voorstellen dat het aanzuigen van het water zoveel onderdruk veroorzaakt dat deze bij een gesloten afsluiter zou gaan lekken bij de spindel :confused:

    Paul Konings vindt dit leuk.
  20. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Ik had het al eens eerder gedaan............dat glas zagen en wist dus wat ik niet moest doen om het wel te laten lukken..............:D


    Paul Konings en kaapstander vinden dit leuk.
