Nieuport 28 C1, schaal 1:3 met scratchbuild 475cc Gnome Monosoupape

Discussie in 'Vliegende schaalmodellen' gestart door Mugello, 10 sep 2016.

  1. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard
    Hoi Willum,

    Thx. Ben het niet vergeten. De man van de trekproeven os nog op vakantie. Komt nog wel.
    De spiraal is van binddraad (0,8mm) gewikkeld om een stangetje op de draaibank.

    Groetjes Roel

  2. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.763
    Locatie:
    noord-limburg
    Roel,

    De man van de trekproeven os nog op vakantie.
    De spiraal is van binddraad (0,8mm) gewikkeld om een stangetje op de draaibank.


    Heeft geen haast ik blijf nieuwsgierig.
    Goh,
    Ik dacht het is aluminium draad.

    Veel modelbouwplezier,
    Willum

  3. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard

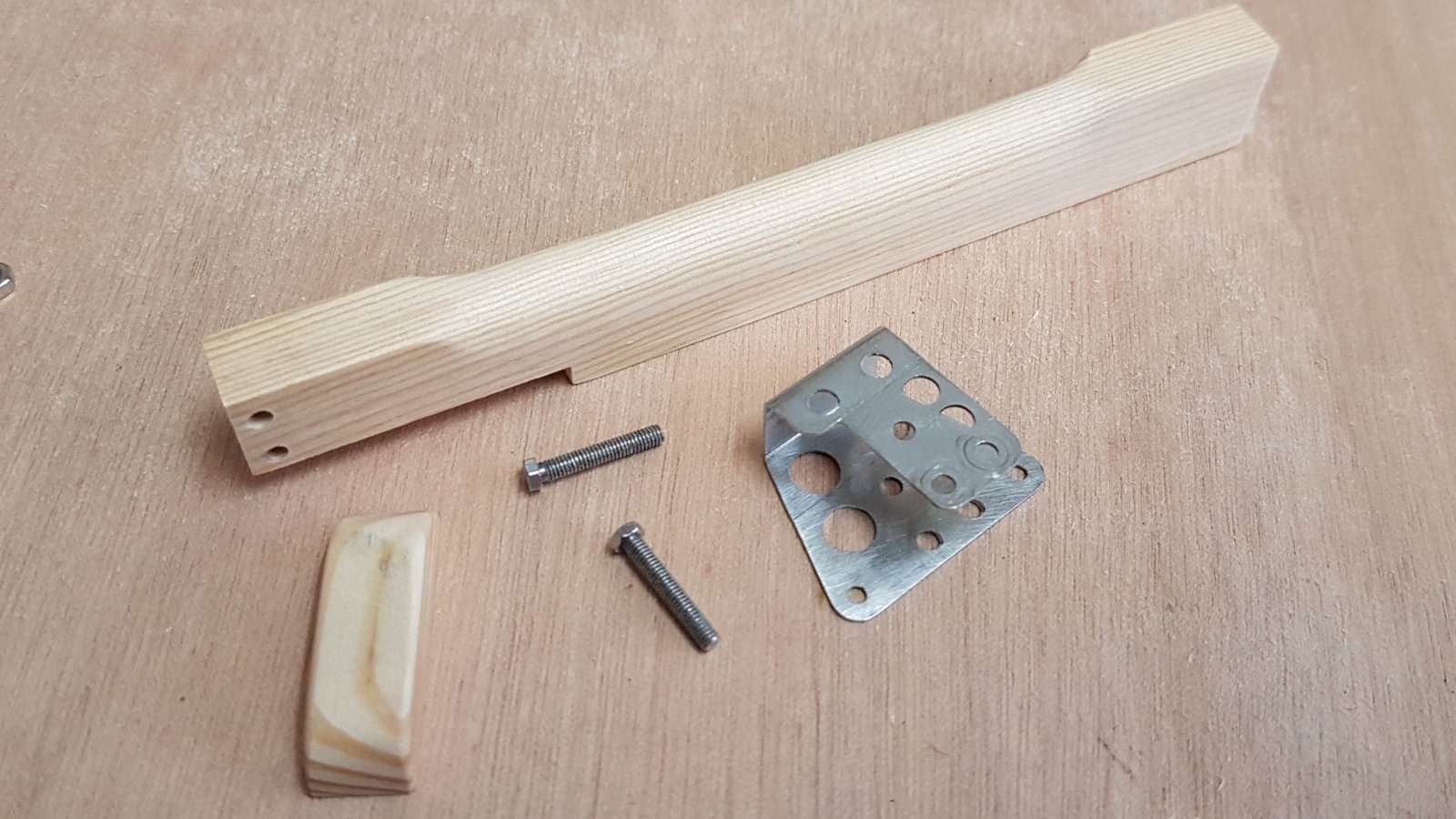

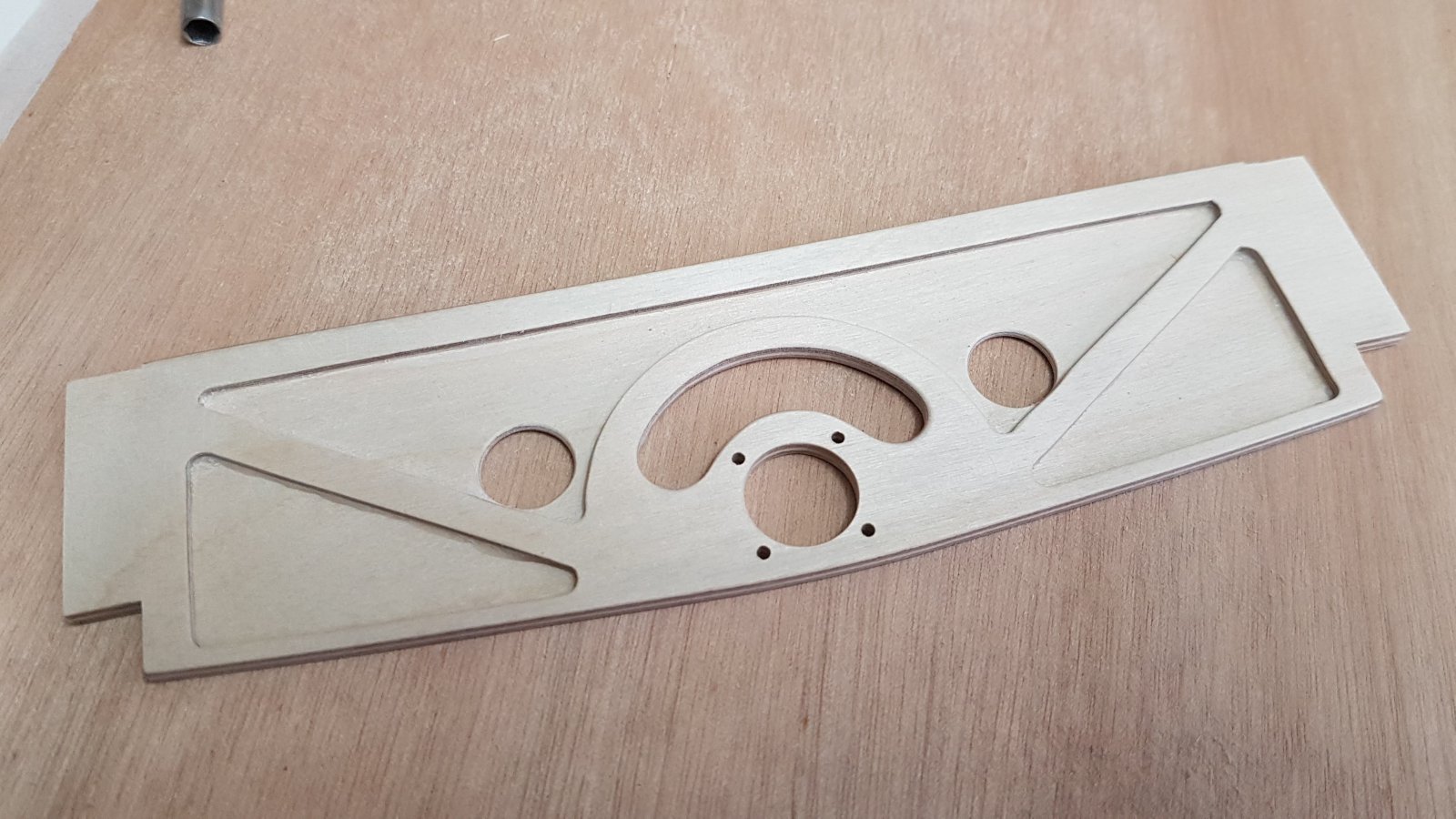

    Intussen wel nog e.e.a. gemaakt. De onderdelen voor het spant in de cockpit ter hoogte van de stoel. In dit spant wordt later de stuurknuppel gemonteerd. Het spant heb ik van 2 losse plaatjes berkentriplex van 2mm gemaakt. Met de figuurzaag de uitsparingen gezaagd en daarna op elkaar gelamineerd en verder afgewerkt. Had ook met een CNC frees gemaakt kunnen worden, maar die heb ik niet. Alles op maat gemaakt en ingepast.

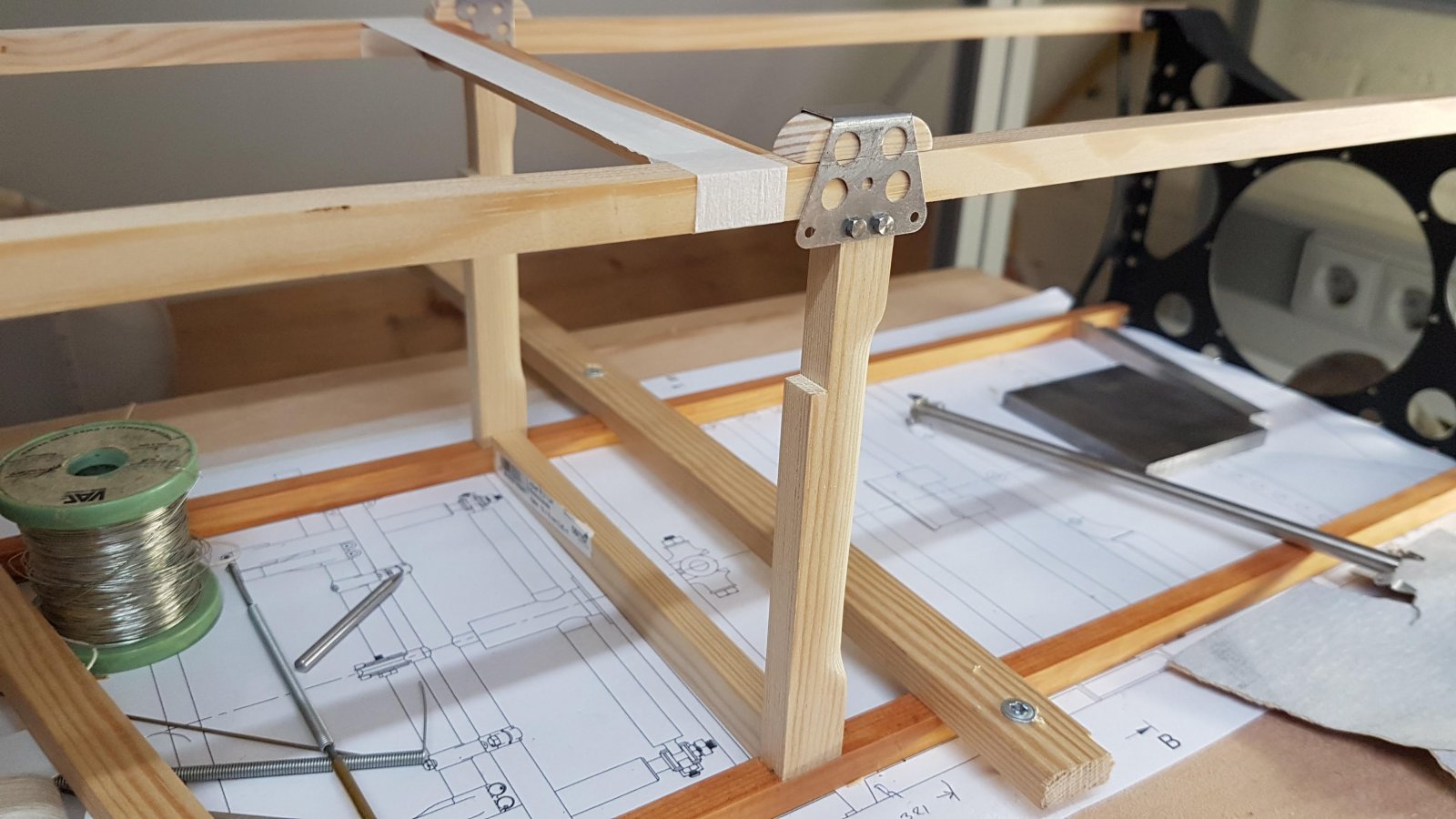

    Eerst de verticale stukken op de romp-liggers verticaal uitgericht en gelijmd (op de plaats gehouden met de beugeltjes). Dan ga ik het spant er tussen lijmen.

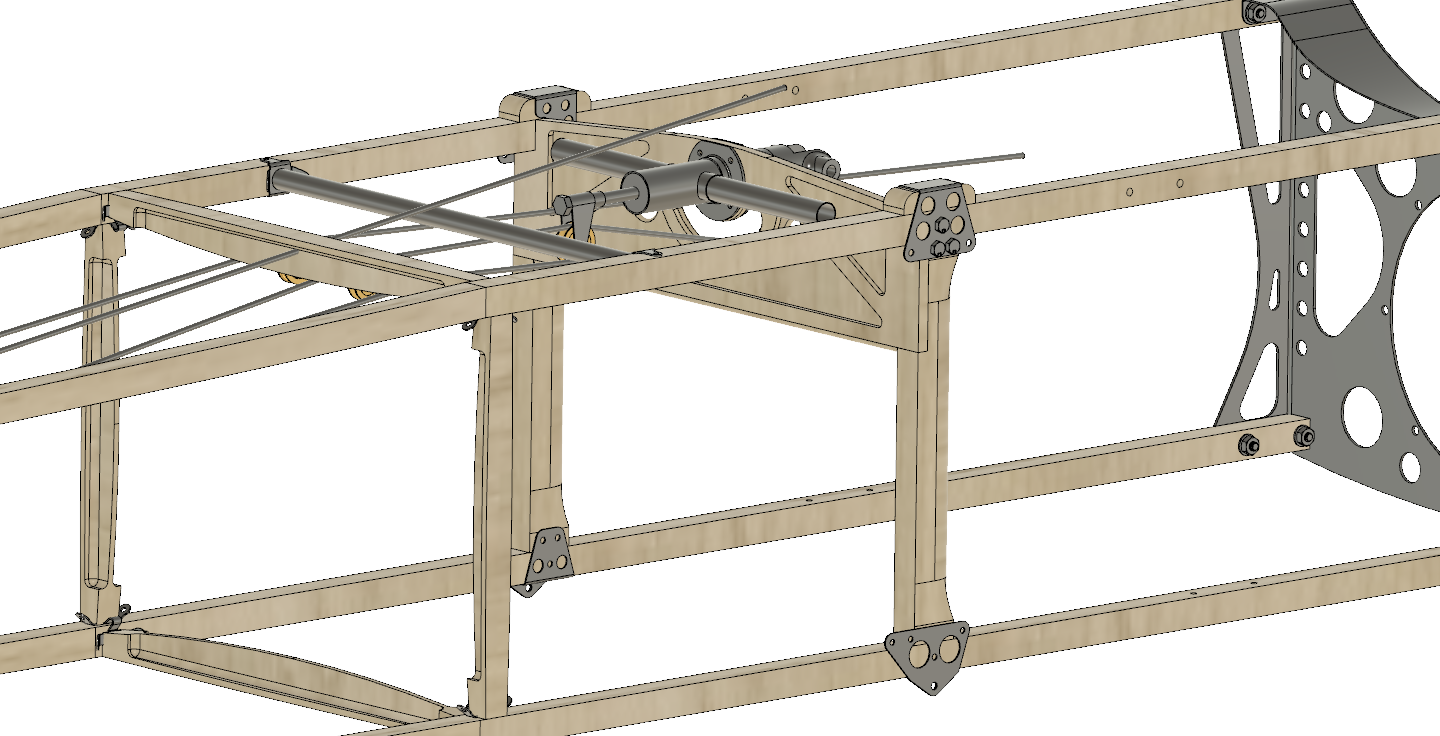

    Zo moet het gaan uitzien:

    Nieuport 28 C1 work file v37.png

    Voor dat ik alles kan monteren moeten wel de beslagdelen nog zwart gemaakt worden.

    groeten
    Roel

    Ramses en ron van sommeren vinden dit leuk.
  4. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard

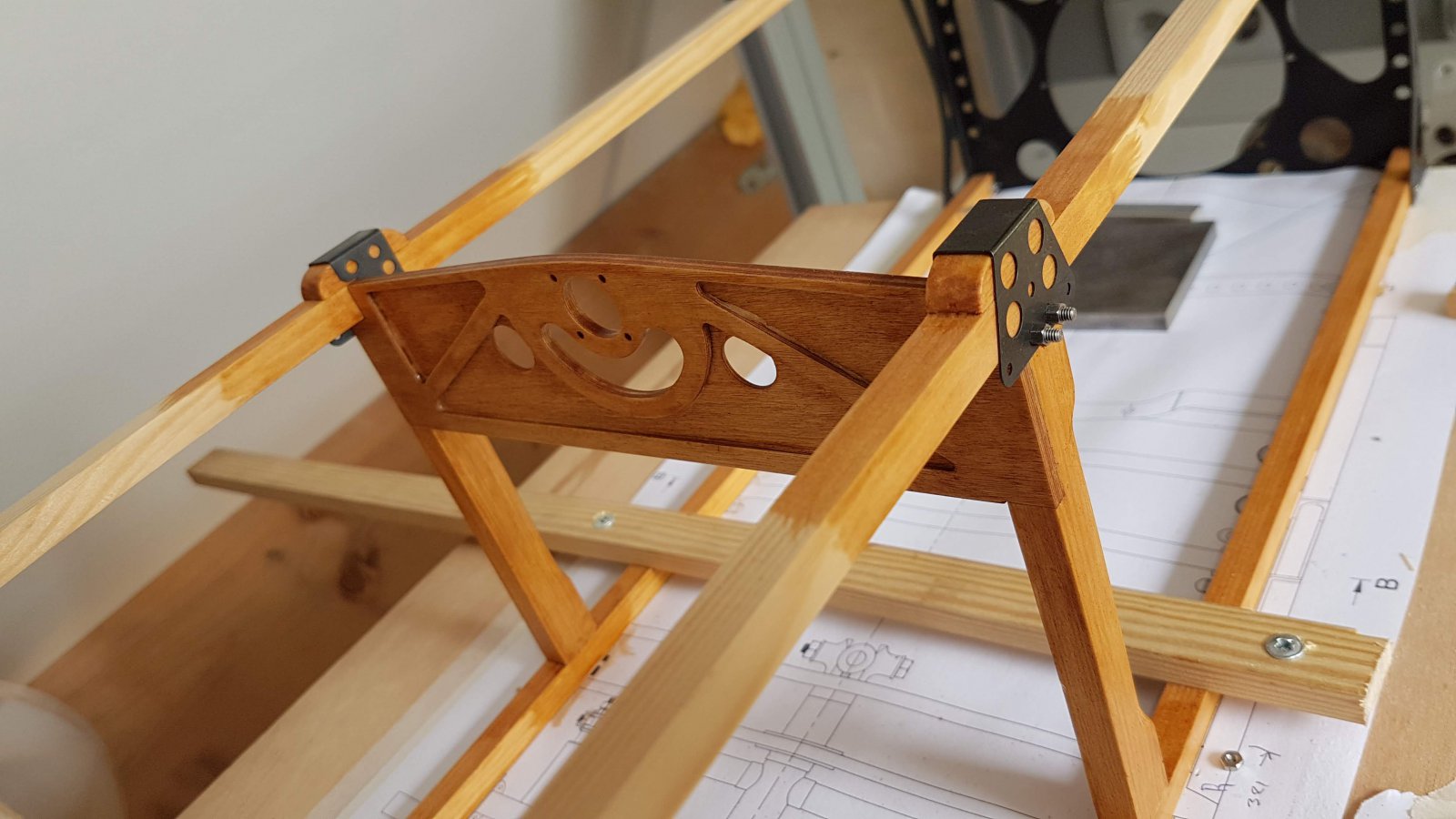

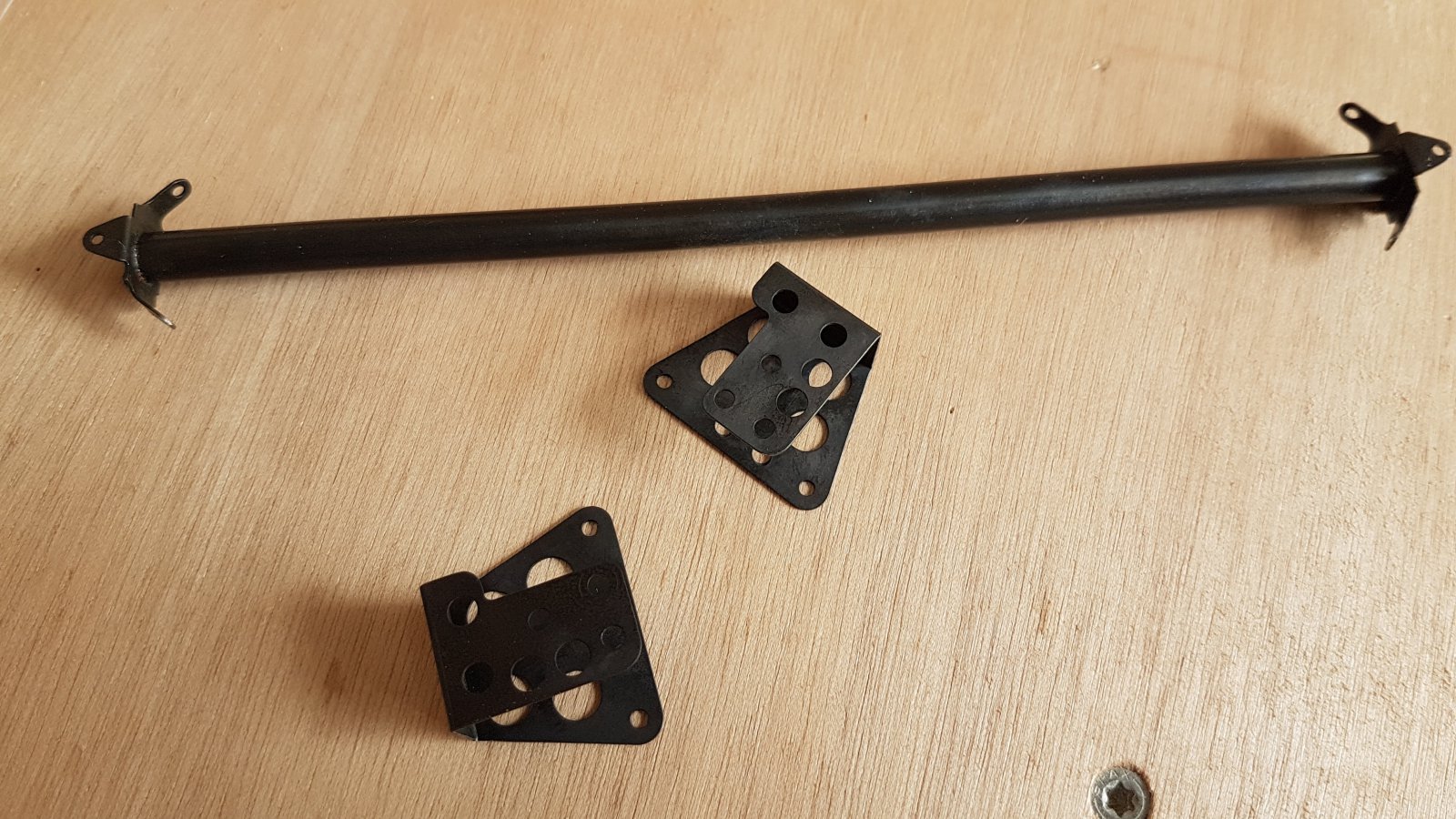

    De beslagdelen zoals eerder beschreven gezwart en gedeeltelijk gemonteerd:



    Nu verder met het leggen van nog wat spandraden.

    Groeten
    Roel

    henky, Demaic, E.hof en 1 andere persoon vinden dit leuk.
  5. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.582
    Locatie:
    Heeze
    .
    Zwaar genieten dit Roel, echt TOP schaal modelbouw van de bovenste plank!! :wave

    Groeten, Ramses
    .

  6. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard
    Dank Ramses, komt nog meer aan...

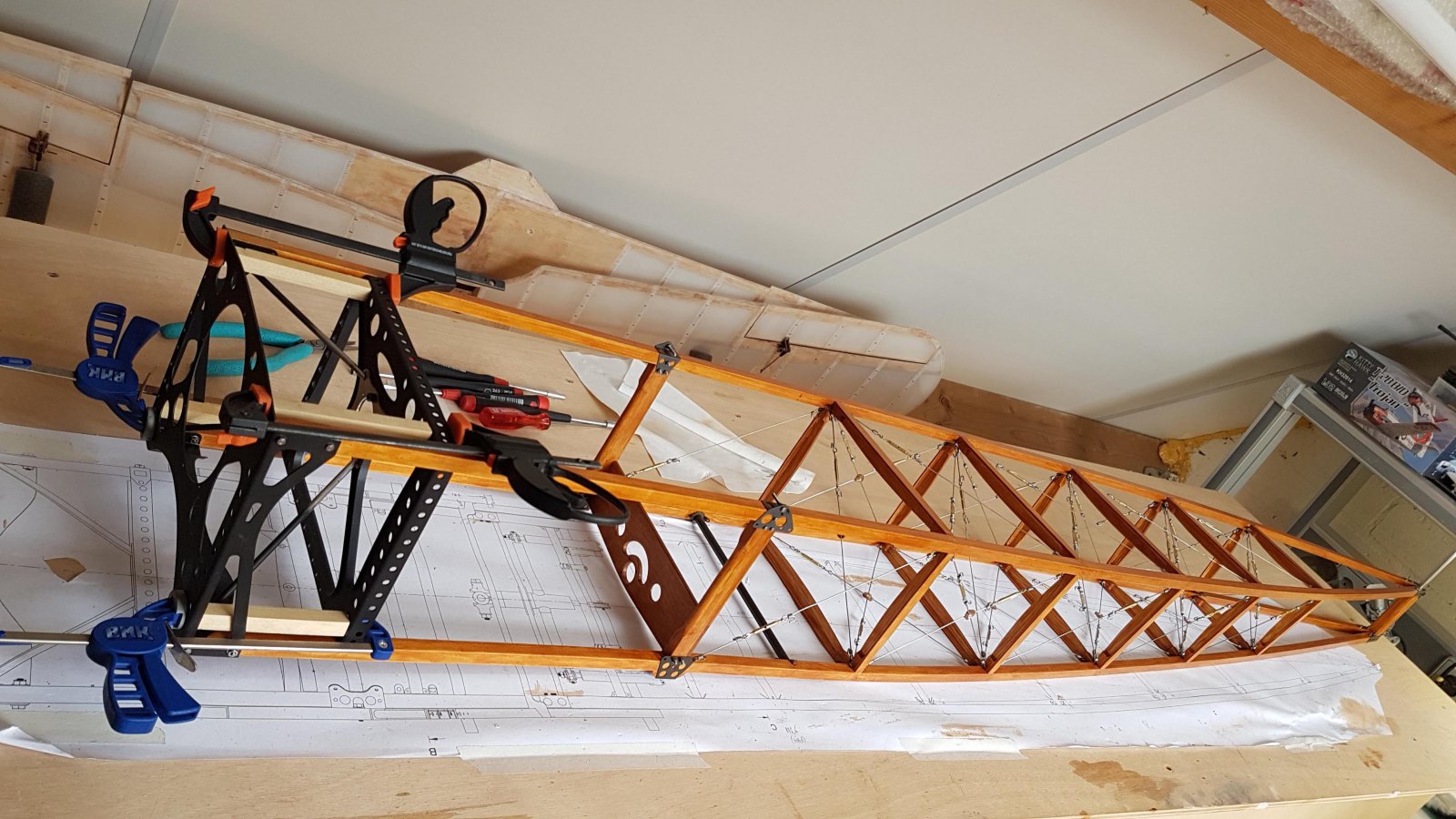

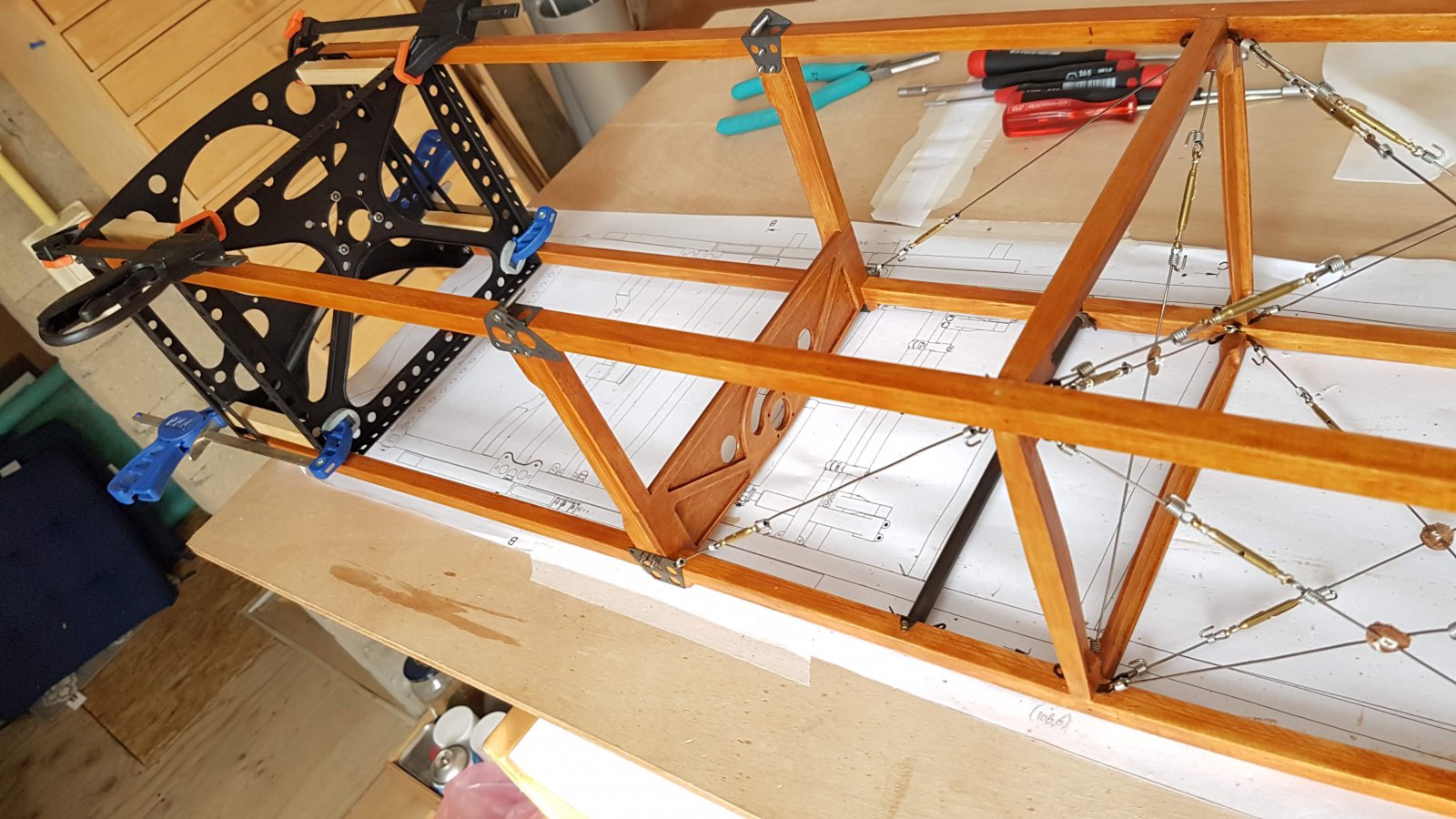

    Afgelopen week de resterende spandraden gemonteerd en toen het moment dat ie van de bouwtafel af kon. Spannend (mooie beeldspraak) of alles recht was, gelukkig wel. Eerst het geheel helemaal geschuurd en gelakt en de beslagdelen gemonteerd.

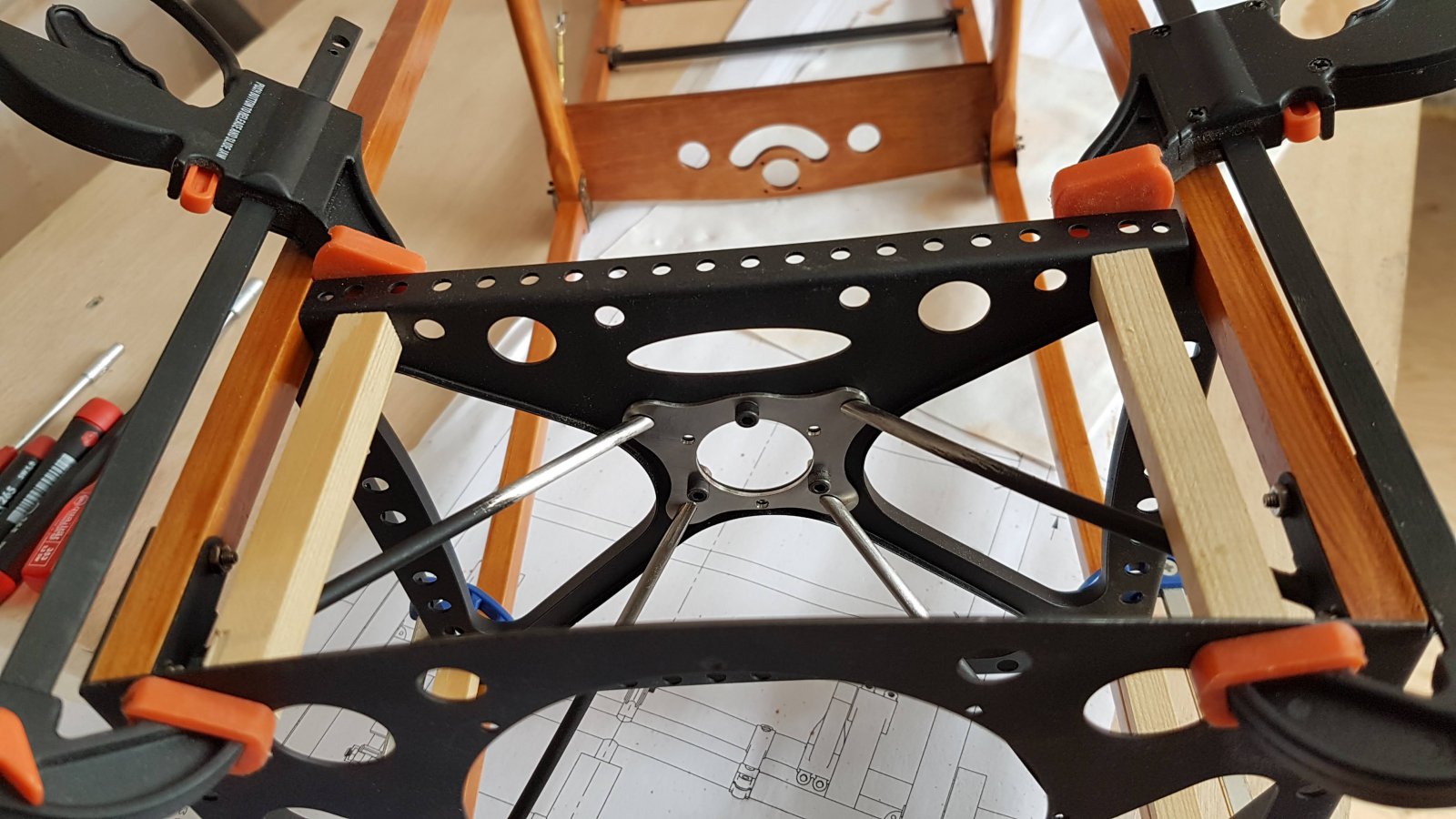

    De verbindingstangen tussen de twee motorspanten heb ik losgehaald en opnieuw weer vast gelast. Voorheen zaten ze niet goed en dat zorgde voor een vervorming van het voorste gedeelte van de romp. Moet nu beter zijn.


    groeten Roel

    Laatst bewerkt: 21 aug 2019
    henky, mac, Han en 2 anderen vinden dit leuk.
  7. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.195
    Locatie:
    Haarlem
    Werkelijk prachtig wat je allemaal maakt Roel :worship:
    Meer schaal dan wat jij produceert is niet mogelijk :thumbsup:

    Groeten Ralf

  8. Blitske

    Blitske The First Aviators

    Lid geworden:
    2 dec 2011
    Berichten:
    522
    Locatie:
    Kontich / belgie
    Hoedje af !!! Een meesterwerk in wording .
    Ik blijf het volgen .

    Grtjs

  9. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.232
    Locatie:
    groningen
    Ziet er zeker mooi uit!

    Heb je 'm (de romp) al op de weegschaal gehad?


    jan.

  10. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard
    De romp inderdaad al eens gewogen. Ik zit nu op 880gr. zal geen lichtgewicht worden. In Balsa zeker lichter te bouwen lijkt me.

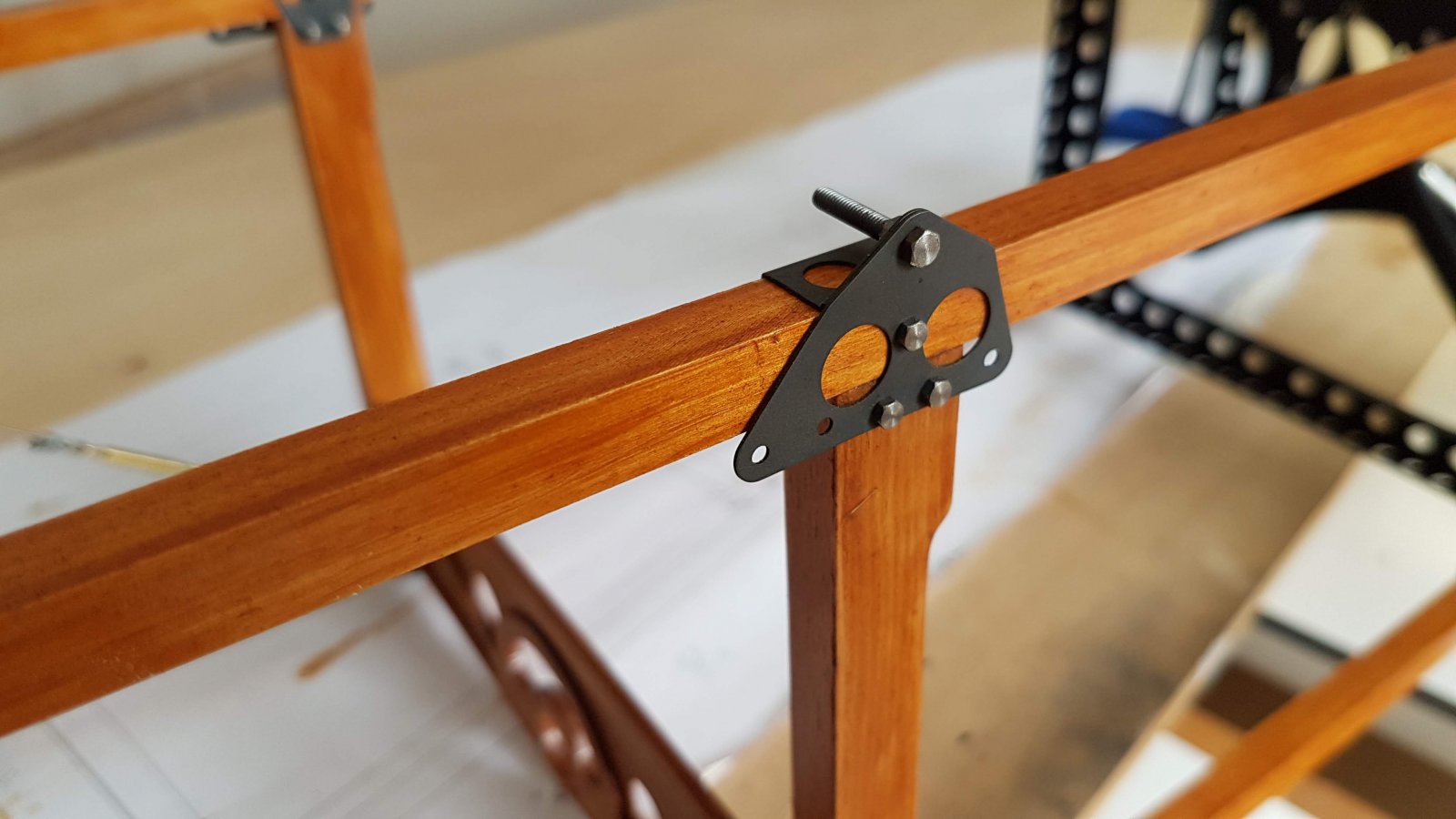

    Nog een paar beslagdelen gemaakt:

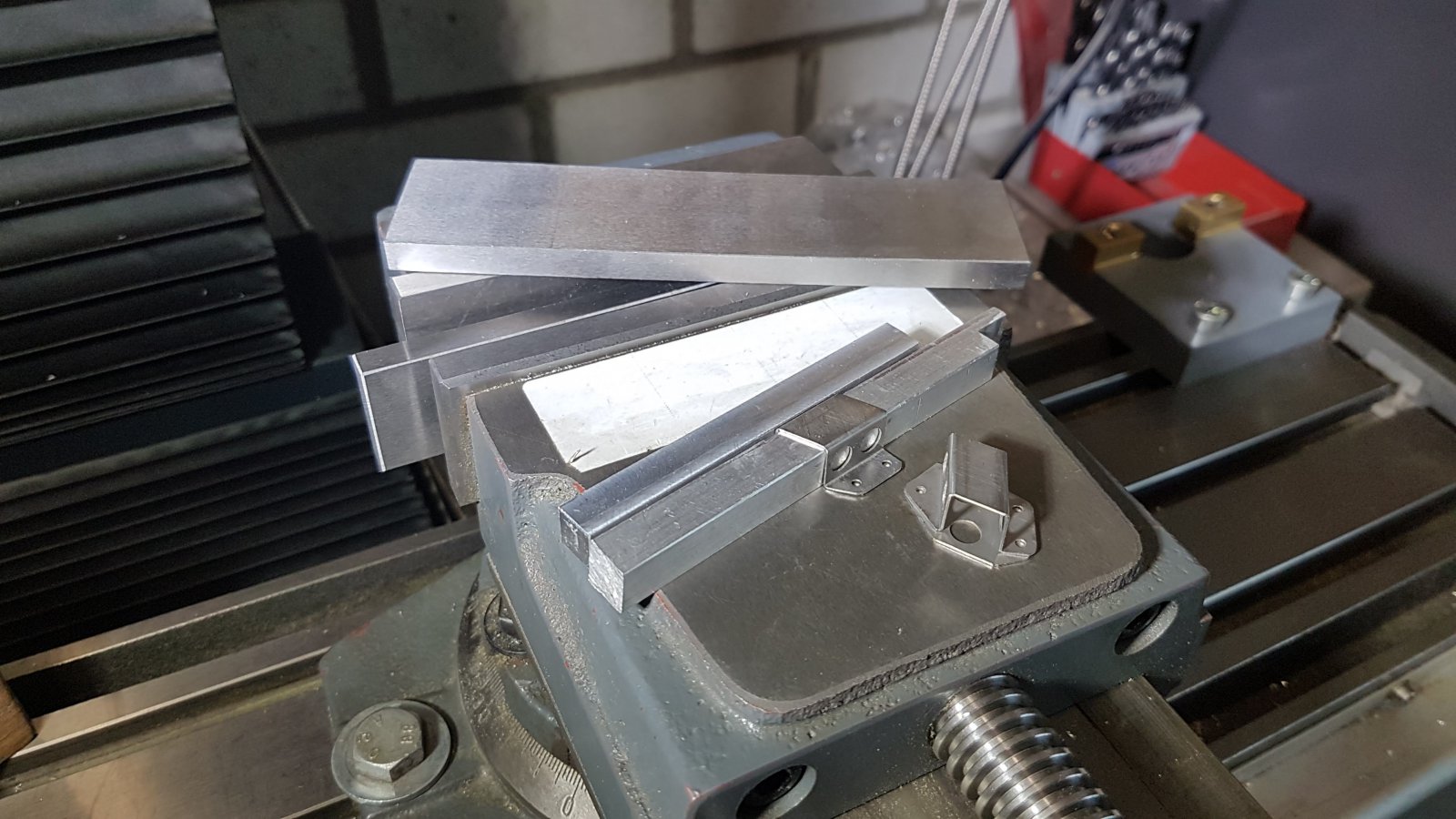

    Aangezien ik geen zetbank heb en ook geen geschikte op internet heb kunnen vinden, buig ik de onderdelen in de machine klem, met behulp van vlakstukken en vierkant staf aluminium (10 x 10mm, precies de maat van de rompliggers).

    groeten
    Roel

  11. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.763
    Locatie:
    noord-limburg
    Mugello Roel,

    Ik zie je werkstukje (op de foto) liggen.
    Jij hebt geen zetbankje nodig.
    Strak gemaakt.

    Veel modelbouwplezier,
    Willum

  12. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.763
    Locatie:
    noord-limburg
    Mugello Roel,

    Trouwens:
    Wil je zelf een klein zetbankje maken ik heb losse vingers liggen.
    Mag jij hebben. Met alle plezier.

    Veel modelbouwplezier,
    Willum

  13. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard
    Hoi Willum,
    Bedankt. het is wel een heel gefriemel om iedere keer uit te zoeken hoe het te buigen is, maar het gaat.

  14. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard

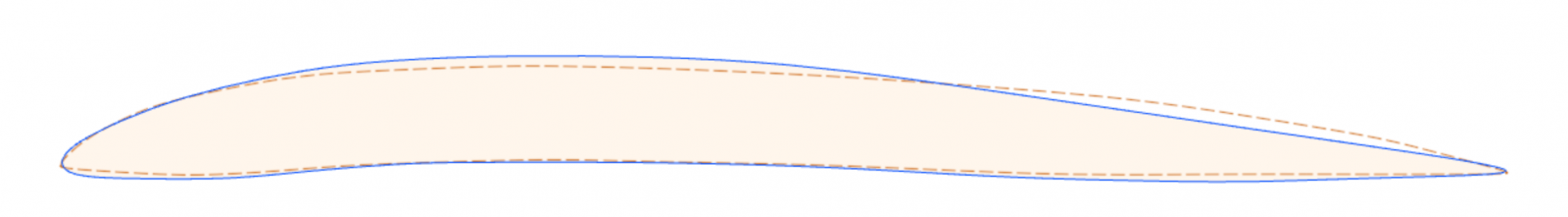

    Voor de vleugelprofielspecialisten heb ik een vraag:
    Ik heb 2 profielen gevonden voor de Nieuport, maar ze zijn niet exact gelijk. Welke zal ik kiezen?
    Schermafbeelding 2019-08-29 om 07.22.39.png
    groeten Roel


    (ik denk de blauwe...)

  15. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.763
    Locatie:
    noord-limburg
    "Mugello,
    Hoi Willum,
    Bedankt. het is wel een heel gefriemel om iedere keer uit te zoeken hoe het te buigen is, maar het gaat.


    Fijn dat het goed lukt.
    De vingers zullen nog even blijven liggen, maar gaan voor het einde van dit jaar de bak in.
    Weg.
    Opruimen.

    Veel modelbouwplezier,
    Willum

  16. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard
    Hoi Willum,
    "Wil je zelf een klein zetbankje maken ik heb losse vingers liggen.
    Mag jij hebben. Met alle plezier."


    Ik had dit bericht niet gezien. Toevallig dacht ik gisteren hetzelfde, misschien eens iets in elkaar knutselen. Ik hou me aanbevolen voor de vingers.

    Groeten
    Roel

  17. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.763
    Locatie:
    noord-limburg
    Roel,
    Toevallig dacht ik gisteren hetzelfde,
    misschien eens iets in elkaar knutselen.
    Ik hou me aanbevolen voor de vingers.

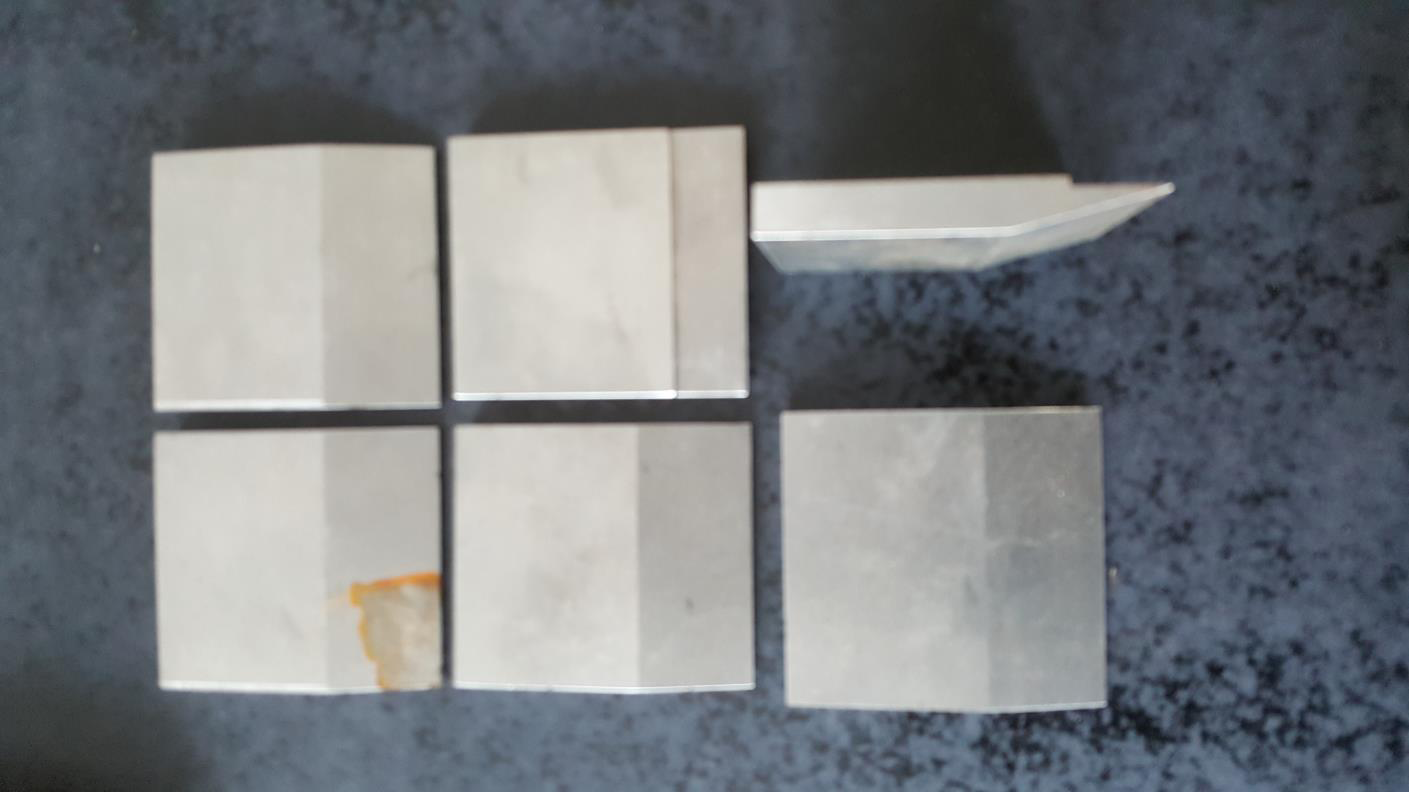

    Maat is 70 breed, 80 hoog, 10,5dik
    Het zijn er zes, nieuw. wel zonder doosje.
    Deze zijn te heb, hoeven niets te kosten.

    Dan is er nog een tweede setje iets ieller aan de maat.

    Ik hoor wel Roel

    Veel modelbouwplezier,
    Willum

  18. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard
    Graag! ik stuur je wel een pm om dit verder af te handelen

    Bedank!!

  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.763
    Locatie:
    noord-limburg
    "Mugello,
    losse vingers

    Verdorie...
    Was er toch nog een vinger blijven liggen.
    Zal ik hem bewaren?

    Trouwens?
    Hoe is het met je motor?

    Veel modelbouwplezier,
    Willum

  20. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    260
    Locatie:
    Sittard
    Hoi Willum,

    Hoeft niet. ik heb er wel genoeg. moet nog wat bedenken.
    De motor zelf schiet niet op. ben voornamelijk met het toestel bezig. Maar komt er zeker aan.

    Groeten
    Roel

    p.s. Ik hoop dat het schaaltreffen in Stein weer doorgaat dit jaar. dan ben ik er zeker bij.
