Nieuport 28 C1, schaal 1:3 met scratchbuild 475cc Gnome Monosoupape

Discussie in 'Vliegende schaalmodellen' gestart door Mugello, 10 sep 2016.

  1. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    166
    Locatie:
    Sittard

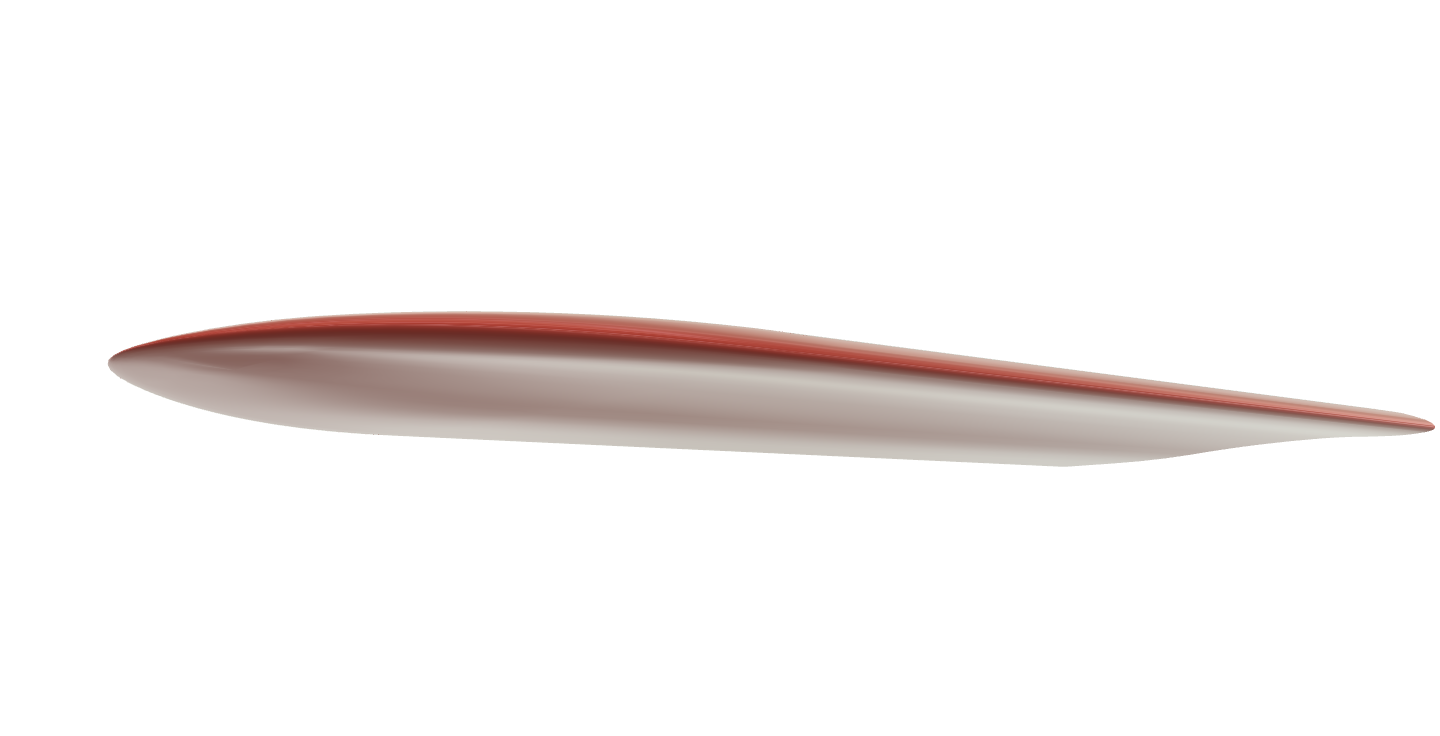

    Intussen niet stil gezeten. heb hard gewerkt aan het tekenen van de vleugel. Niet gemakkelijk, vooral niet om de ronde vleugeltip met profielverloop in 3D voor elkaar te krijgen. Maar dat is alvast toch gelukt (misschien lastig te zien). eerst teken ik altijd een soort body van het onderdeel, zoals deze vleugel, die ik dan later gebruik door er stukken uit te snijden of op te delen en met knippen en plakken alle losse onderdelen maak, zoals in dit geval de ribben, liggers, cap-strips etc:

    upper wing v33.png
    En ook al wat ribben ingetekend:

    upper wing v31.png

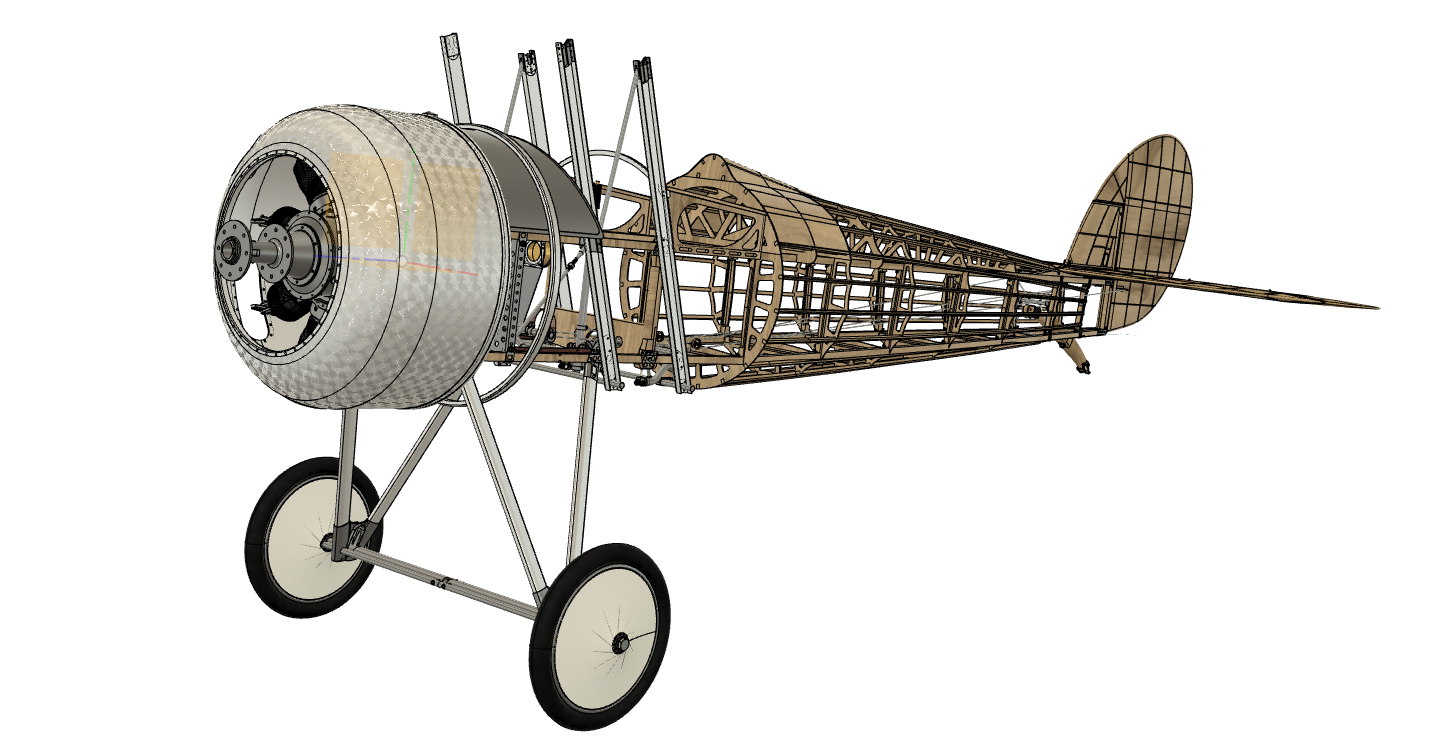

    het toestel zelf volgt ook gestaag:

    Nieuport 28 C1 assembly v32.png

    groeten
    Roel


    Bijgevoegde bestanden:

    Ramses vindt dit leuk.
  2. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    166
    Locatie:
    Sittard

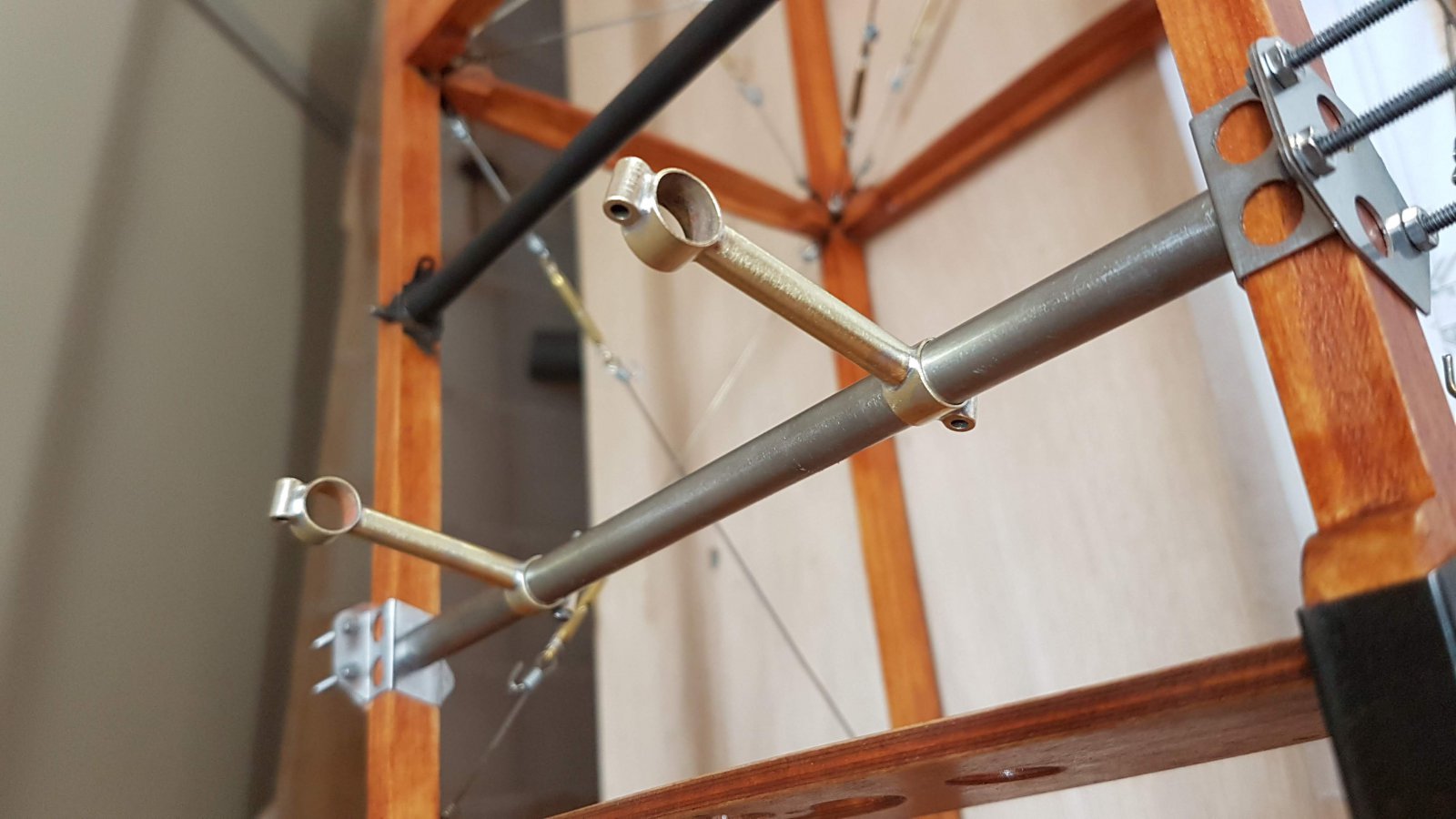

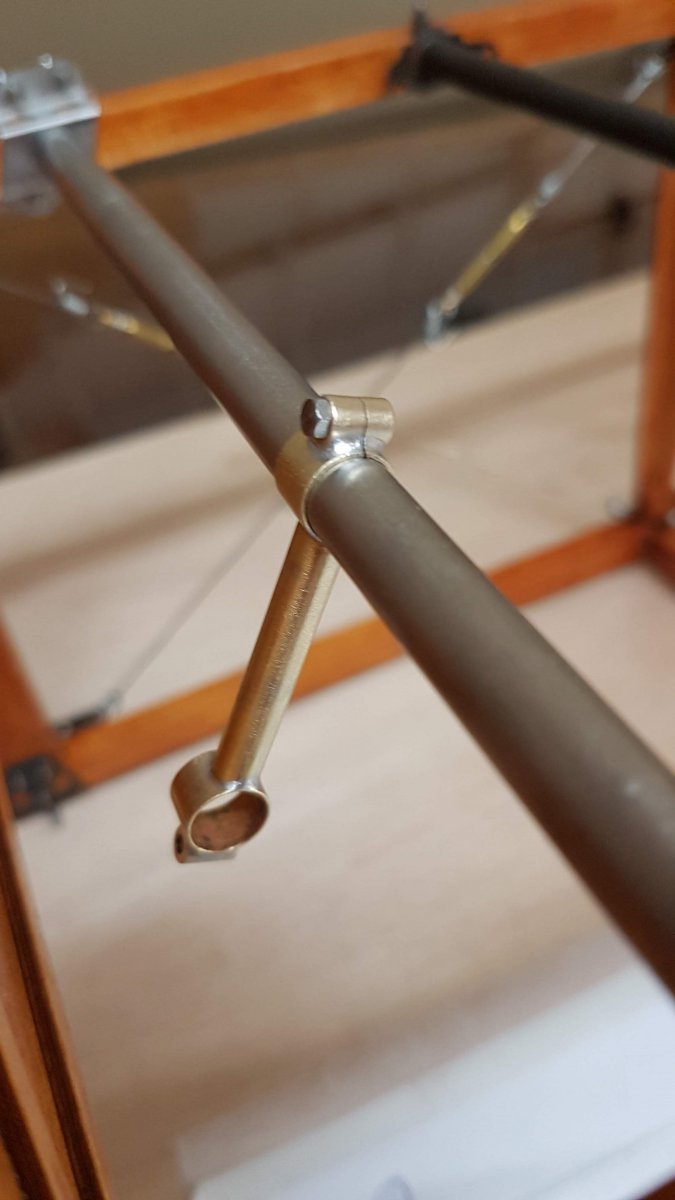

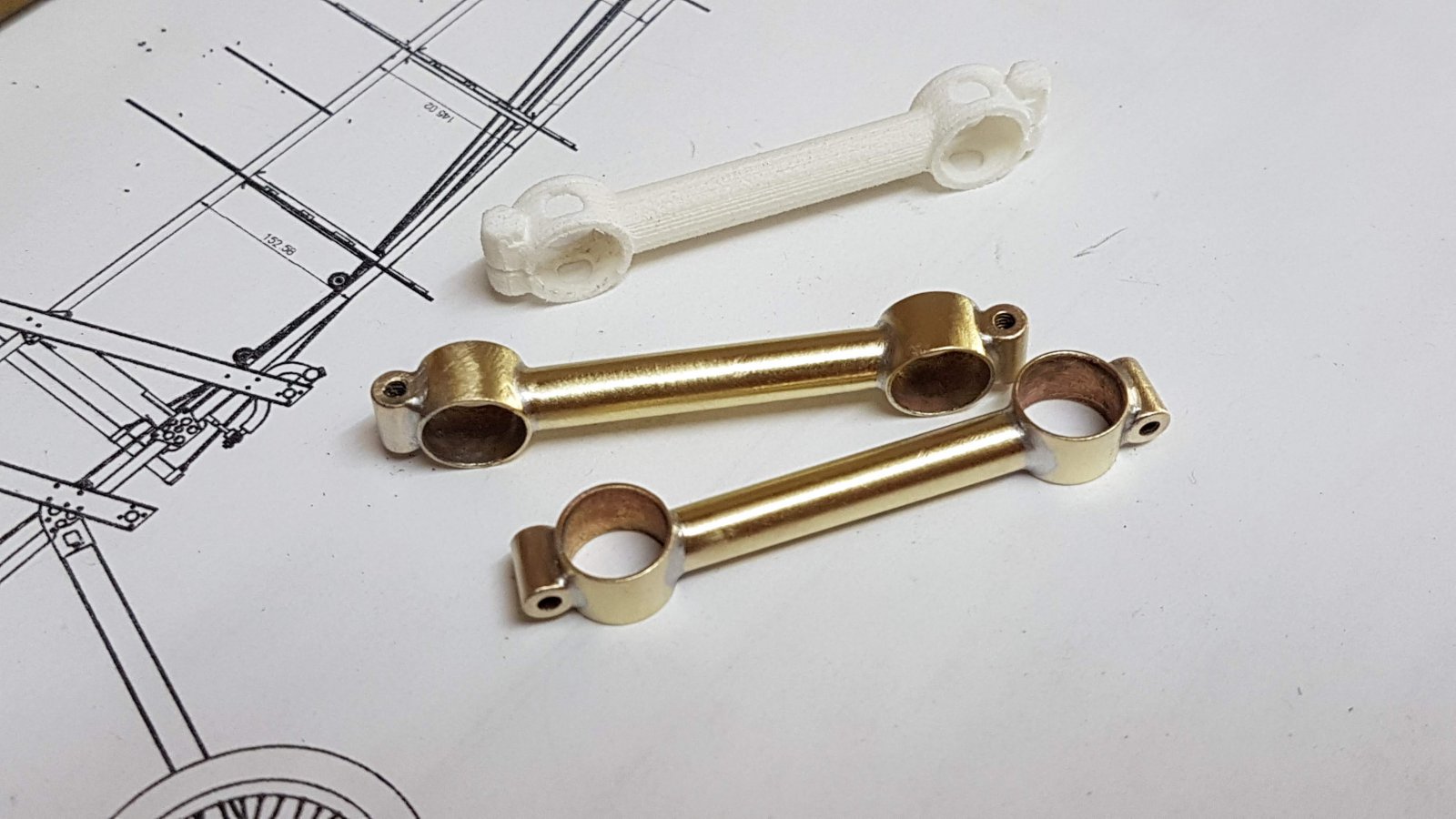

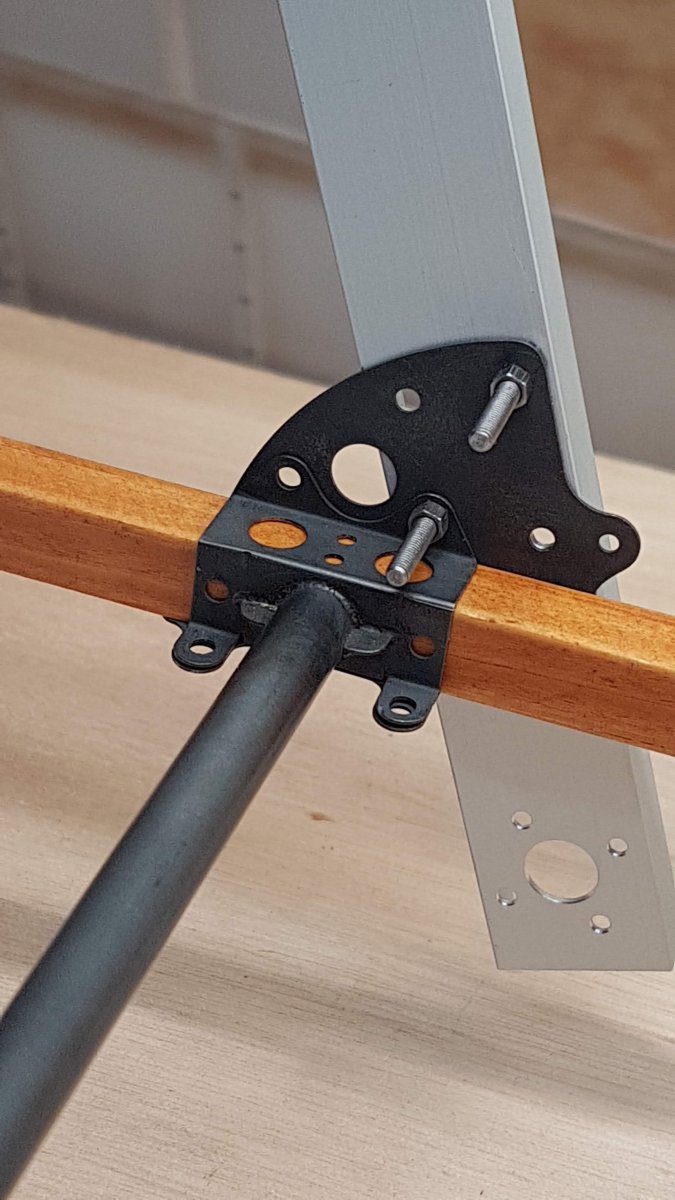

    aan de romp zelf ook e.e.a. gemaakt. Doorbordurend op post #210 heb ik de buis op de plaatjes tussen de liggers gelast, en gezwart. Maar voordat die gelast werden wel eerst 2 tussenstukken gemaakt, anders krijg ik die er niet meer op. Eerst had ik die in 3D geprint, maar dat beviel me niet. Dus uit messing buis gemaakt en aan elkaar gesoldeerd. wel zwaarder, maar ook veel mooier én functioneel!



    De uiteindes zijn voorzien van M2 schroefdraad en zijn daarna doorgezaagd met een dun juweliers-zaagje.

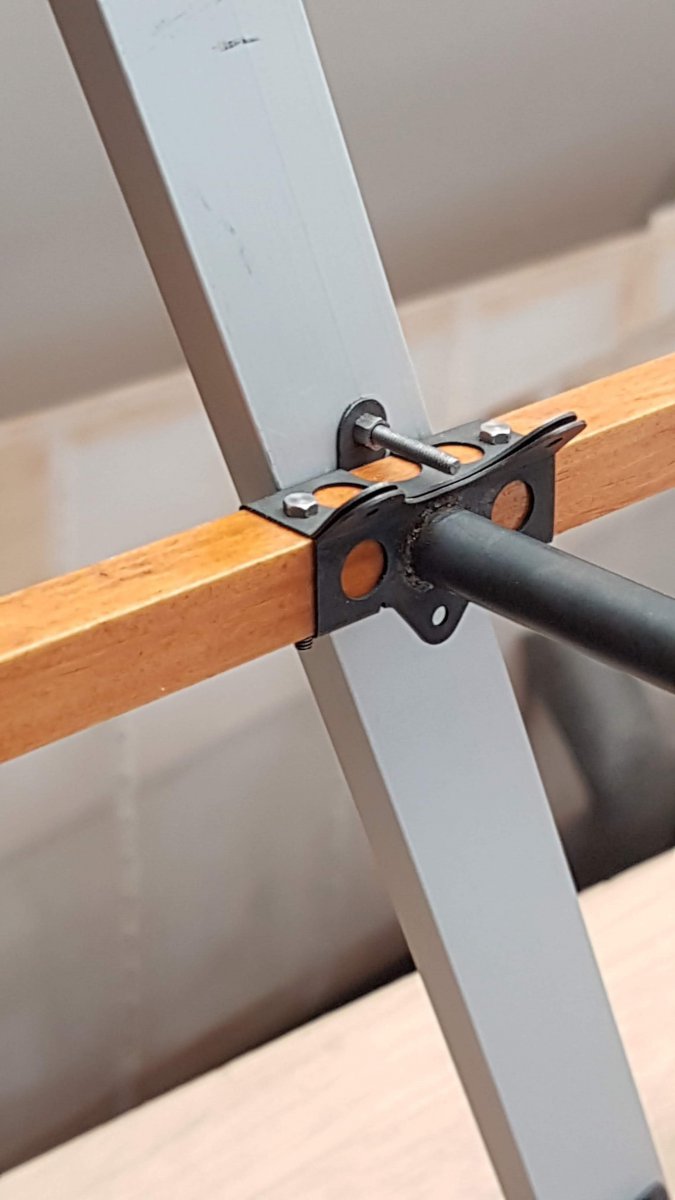

    Op de buis geschoven, gelast en daarna gezwart:

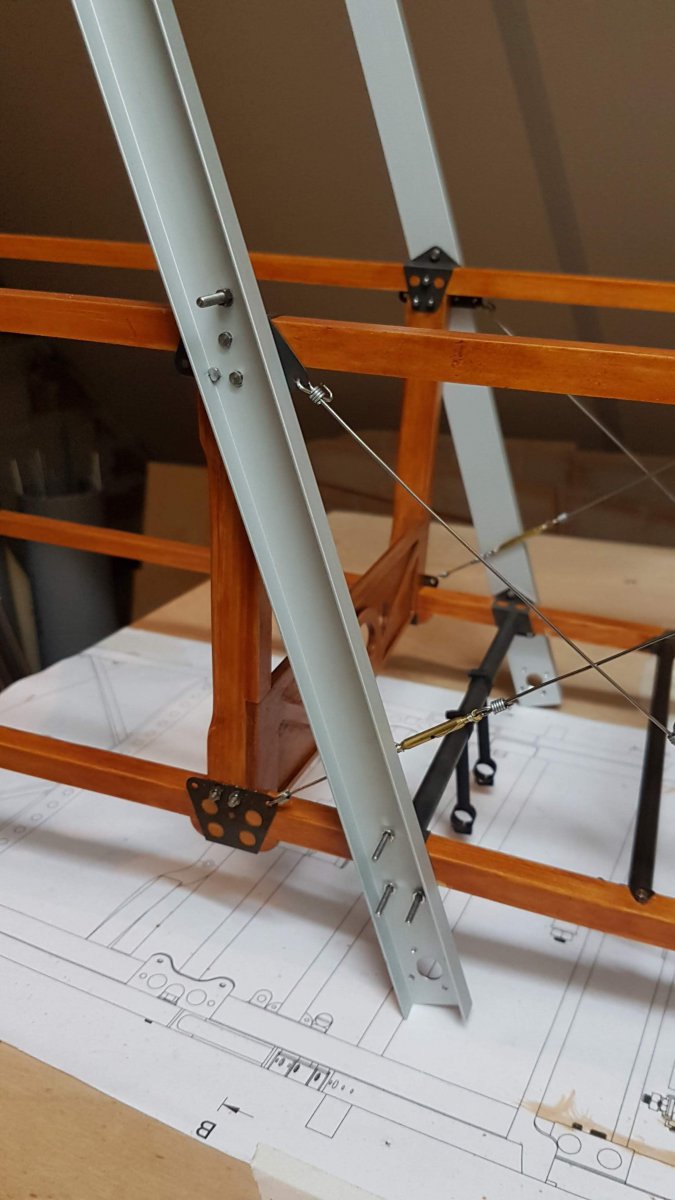

    Daarna ben ik begonnen aan de twee achterste strut-profielen. Deze komen van een lokale bouwmarkt en zijn op de mm na exact van de juiste afmetingen! Das nog eens geluk hebben! A.h.v. de CAD tekening kon ik het gaten patroon precies op de juiste maat boren op mijn freesmachine. Gelukkig paste het precies.


    Nu door met de voorste struts, maar daarvoor moeten eerst weer wat beslagdelen geplooid worden.

    Wordt vervolgd.

    Ramses, Helikapoter, mac en 7 anderen vinden dit leuk.
  3. TheNorb

    TheNorb verslagschrijvers

    Lid geworden:
    25 aug 2010
    Berichten:
    698
    Locatie:
    Borne
    Sjonge jonge, wat een ontzettend mooi werk zeg...

    Complimenten!

  4. Énke Blériot

    Énke Blériot Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    29 jul 2014
    Berichten:
    2.982
    Locatie:
    Zwolle
    Gelukkig komt er transparante bekleding op...toch??

  5. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    166
    Locatie:
    Sittard
    Ja, die mooie transparant roze oracover :koud:

  6. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    166
    Locatie:
    Sittard

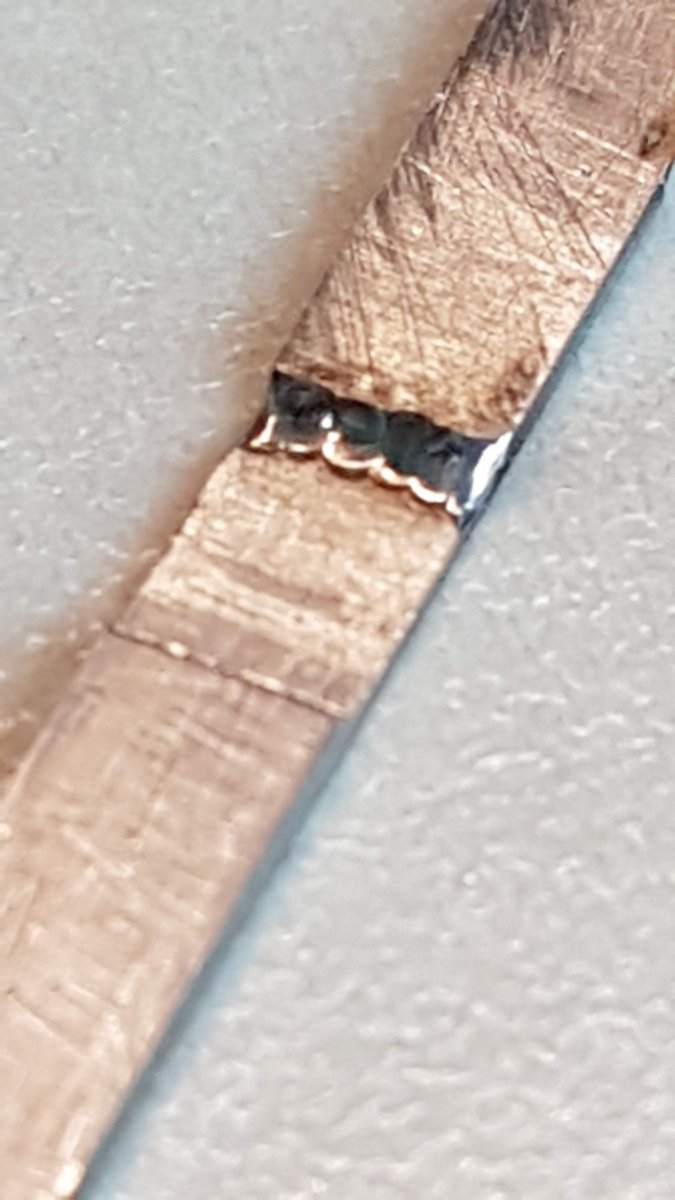

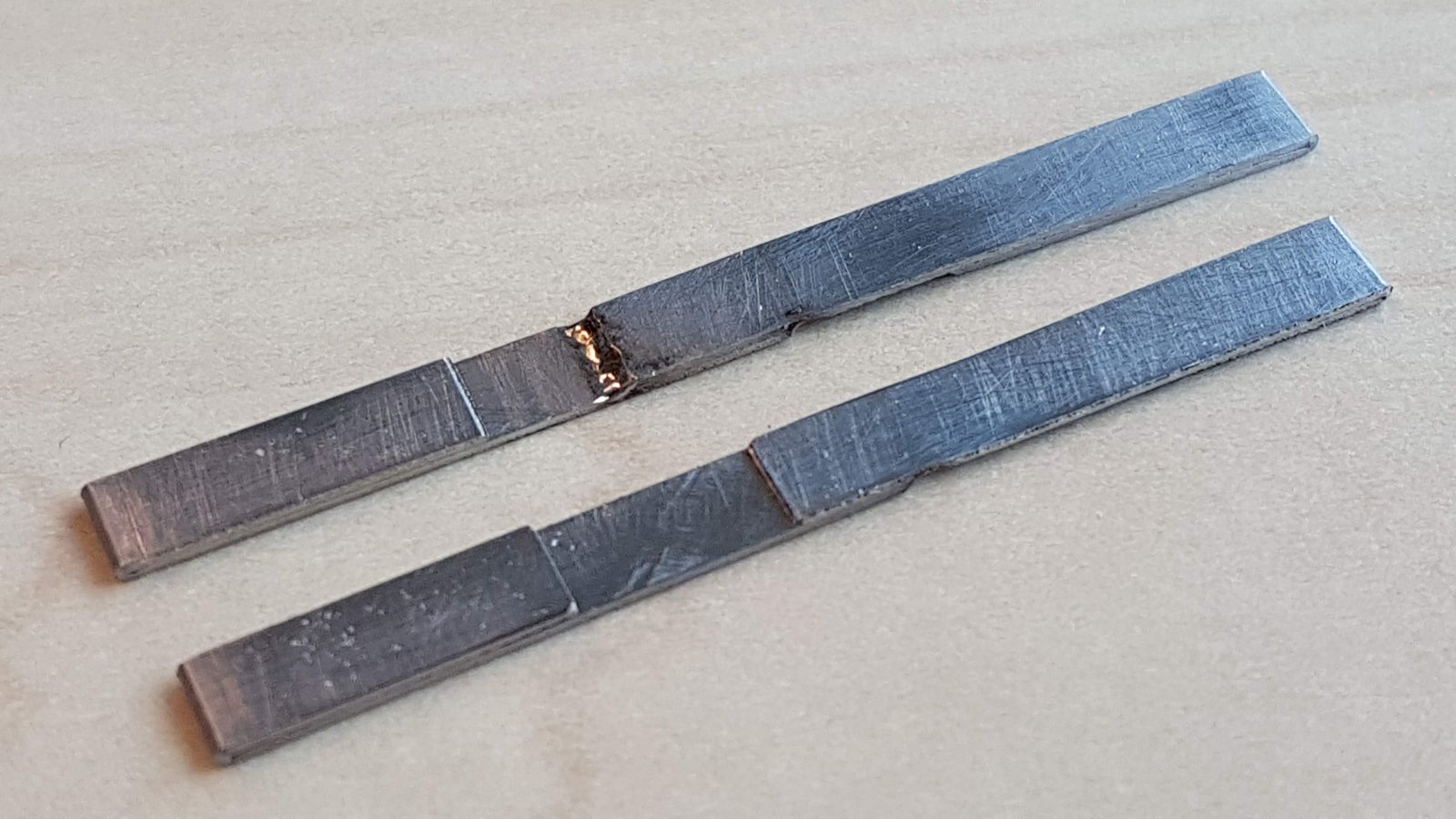

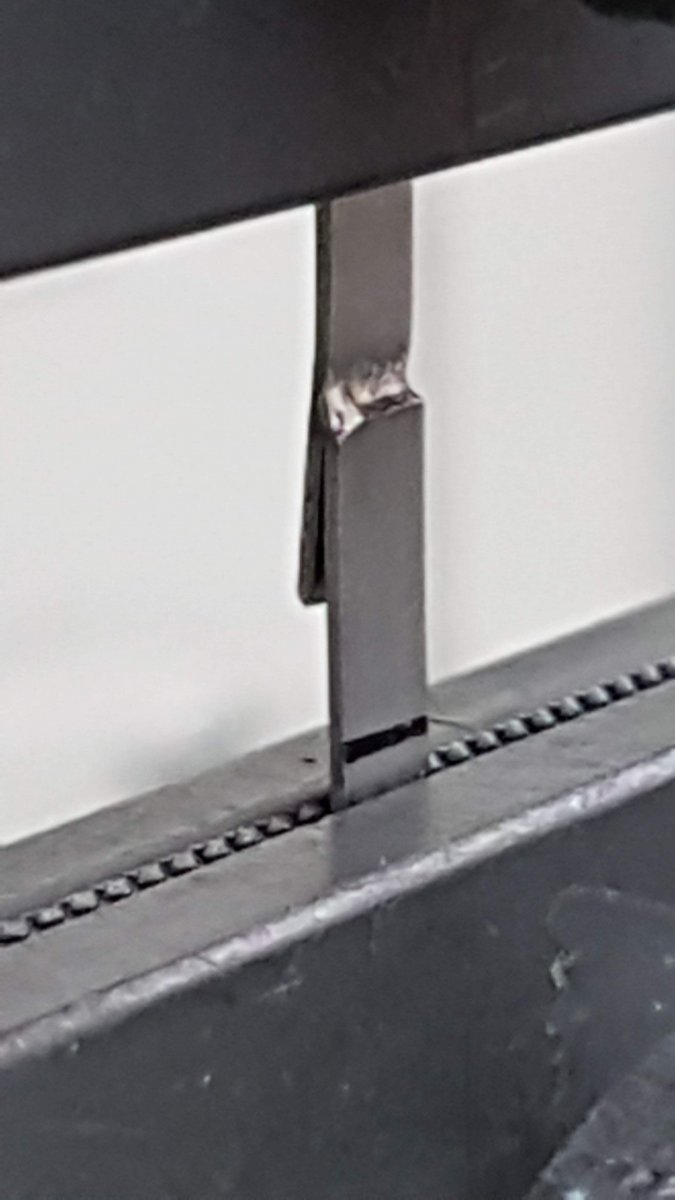

    kleine update. Laatst een trekproef gedaan aan een lasnaad. Sample gemaakt van een stripje van 4mm breed voor een lap-shear test. 2 stuks, 1 met 2 lasnaden (onder en boven) en 1 met een enkele lasnaad.


    Eerst de enkele lasnaad sample in de trekbank gezet en getest,..... 350 N (limiet van de loadcell in de trekbank) en NIET stuk.


    Moet een zwaardere loadcell in de trekbank. Zal dan nog eens opnieuw proberen.

    Maar lijkt me sterk zat zo.

    Groeten
    Roel

    Bart83, willum en ISOLA2 vinden dit leuk.
  7. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.069
    Locatie:
    groningen
    Ten behoeve van welk onderdeeel doe je deze tests? :hammer:


    jan.

  8. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    166
    Locatie:
    Sittard
    Hoi Jan,

    Als je een paar posts terug kijkt (#183 e.v.), dan lees je dat ik dat aan Willum beloofd had...
    Verder niks.

    Groeten
    Roel

    willum vindt dit leuk.
  9. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.069
    Locatie:
    groningen
    Oh ja, was ook zo . . .

    Was me even ontschoten.


    jan.

  10. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    830
    Locatie:
    noord-limburg
    Roel,

    Fijn dat het gelukt is.
    Trekproef ziet er goed uit.
    Nu zien wij dat hoe grillig de las er op de foto uitziet
    Deze toch echt kwaliteit heeft.
    Bedankt dat je de moeite genomen hebt en dit hebt laten zien.
    Mooi toch.

    Veel modelbouwplezier.
    Willum

  11. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    166
    Locatie:
    Sittard

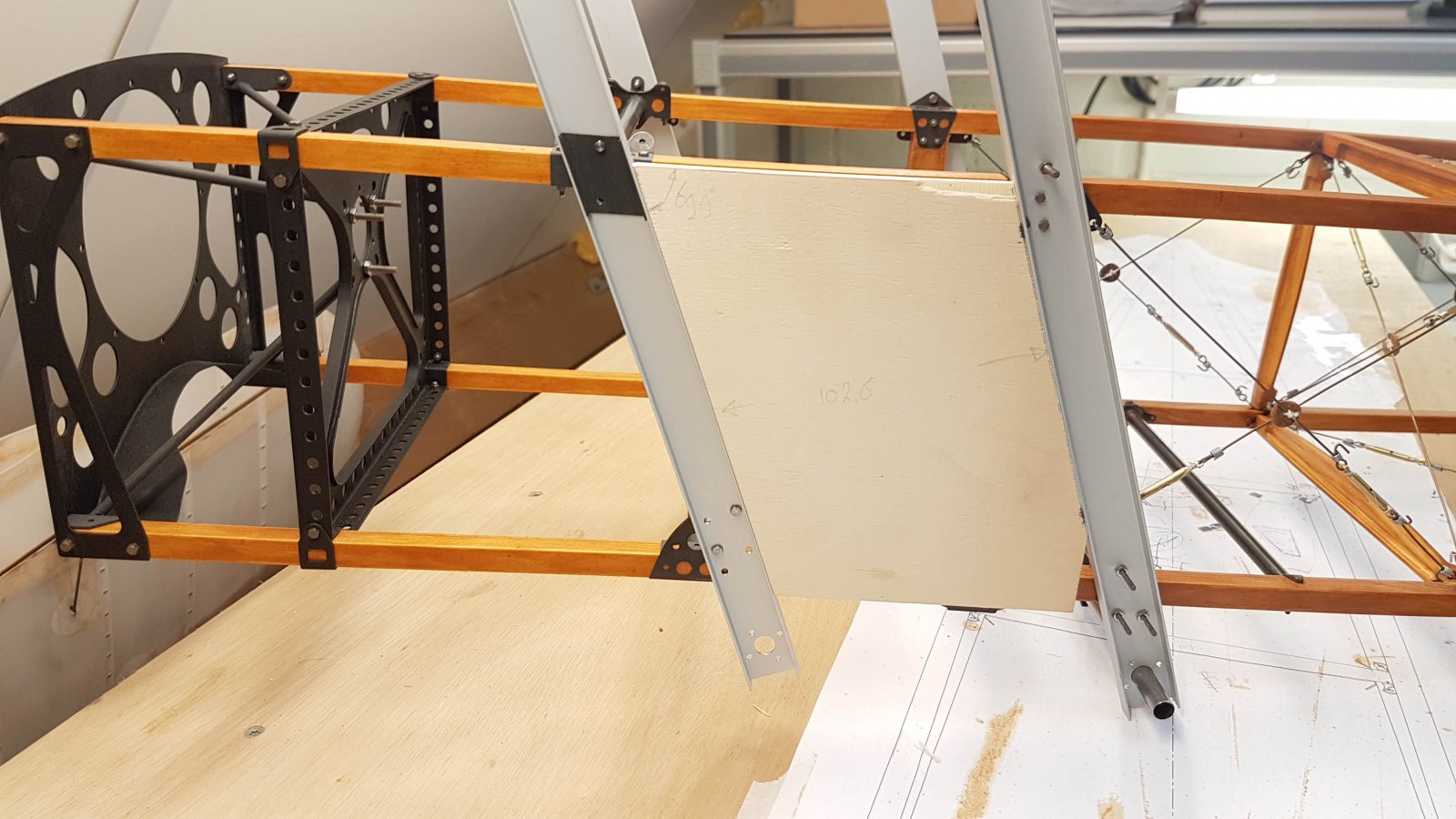

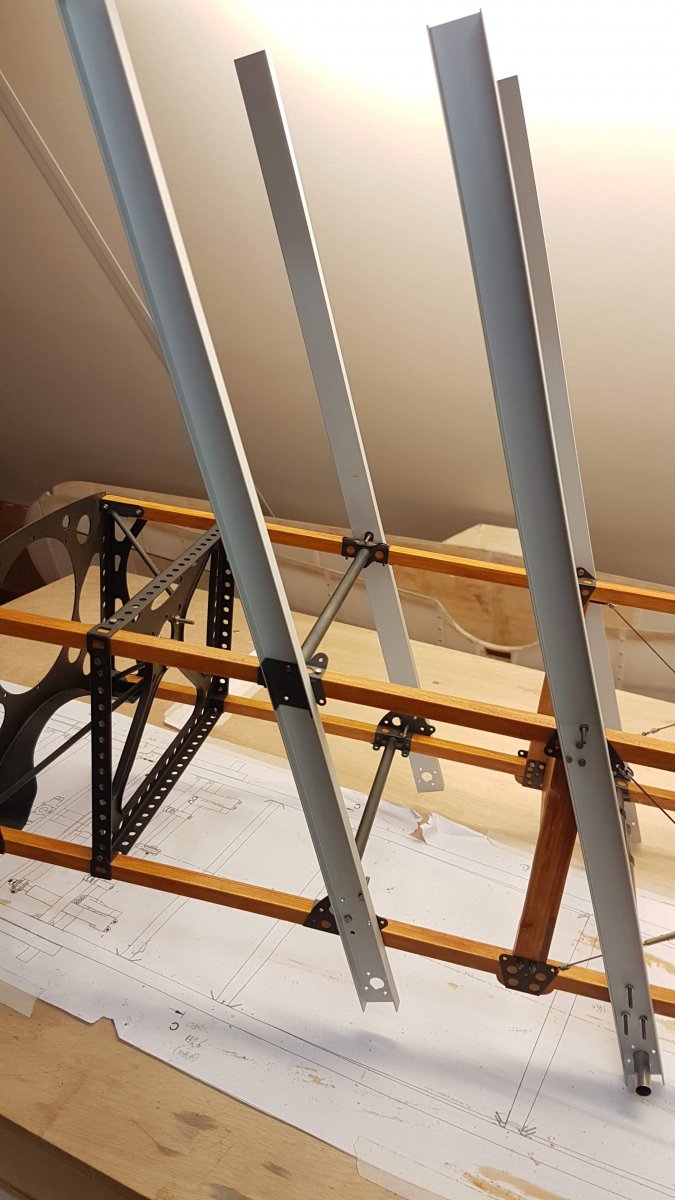

    De achterste struts zijn klaar en inmiddels heb ik de voorste er ook op zitten.
    De strutprofielen worden op lengte gezaagd en dan a.h.v. de CAD-tekening op de freesbank geboord. Beide profielen met de rug tegen elkaar leggen en boren maar. Dat geeft exact dezelfde voor links en rechts.


    met behulp van een triplex malletje zijn de voorste struts t.o.v. de achterste uitgericht en vastgeschroefd. De gaatjes in de liggers zijn met een 2 mm boortje door de fittings geboord op het moment dat alles netjes is uitgericht.


    Alles netjes vastgezet met zeskant boutjes. moeten nog op lengte gezaagd worden, maar dat doe ik later als alles definitief op zijn plaats wordt gezet.




    ZO. dit was het voorlopig. Ik ga nu mijn hobbykamer opruimen en zet dit project even aan de kant. Eerst moet een andere kist afgemaakt worden, zodat ik op het voorjaar ook weer een motorkist heb om te vliegen. In de tussen tijd zal ik wel nog e.e.a. aan de Gnome werken en eventueel wat posten. voorlopig dus een pauze.

    Groeten Roel

    ....en alvast fijne feestdagen.

    Ramses vindt dit leuk.
  12. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    830
    Locatie:
    noord-limburg
    ....en alvast fijne feestdagen.

    Roel,

    Ook zo:

    Fijne feestdagen gewenst
    en een heel mooi nieuw jaar vol plezier.

    Willum

  13. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    166
    Locatie:
    Sittard

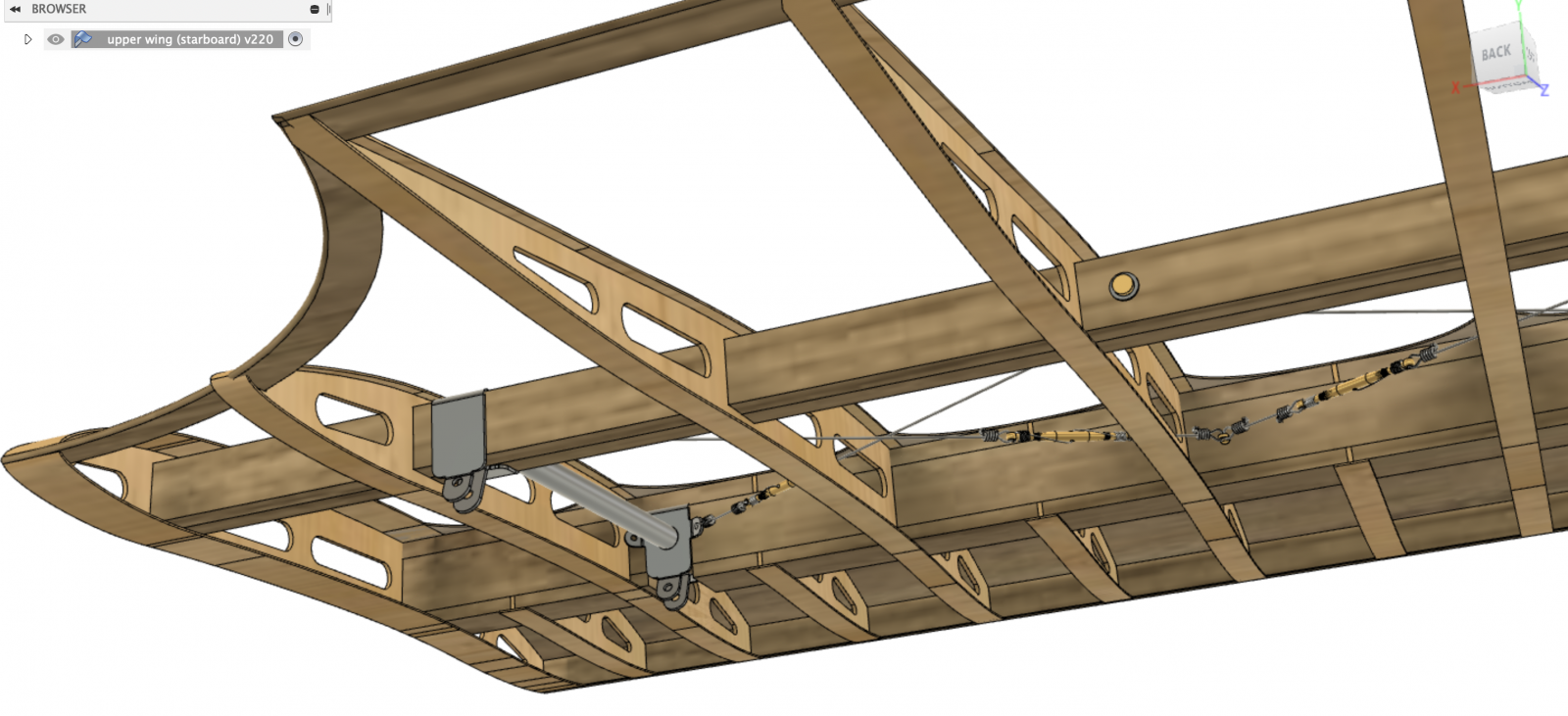

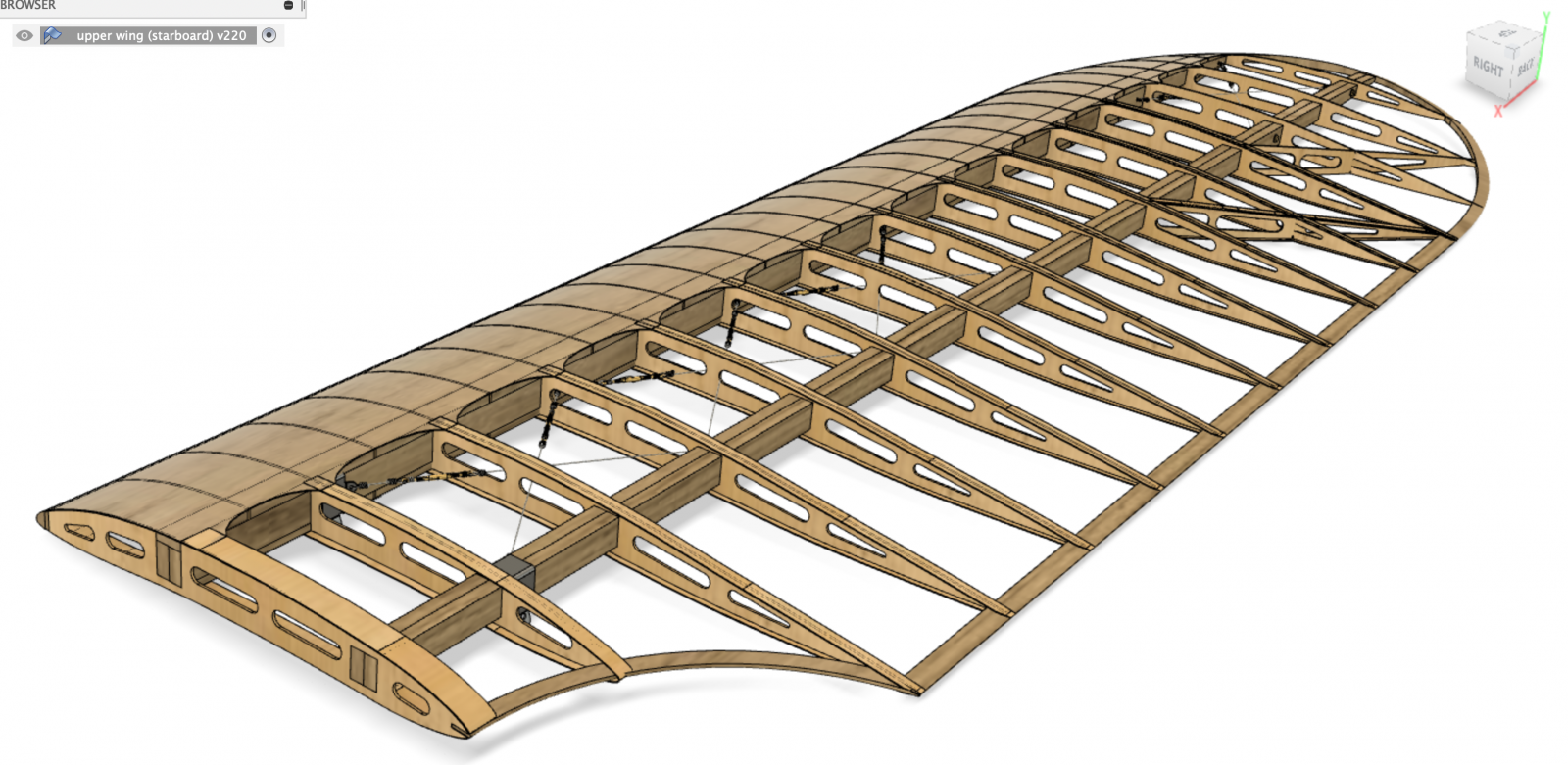

    Nog wat tekenwerk gedaan aan de bovenvleugel. Bijna klaar.

    Schermafbeelding 2019-12-02 om 18.07.25.png
    Schermafbeelding 2019-12-02 om 18.10.14.png

    Daarna verder met de ondervleugel (iets meer werk vanwege de ailerons, maar zo heb ik even kunnen oefenen met modelleren).

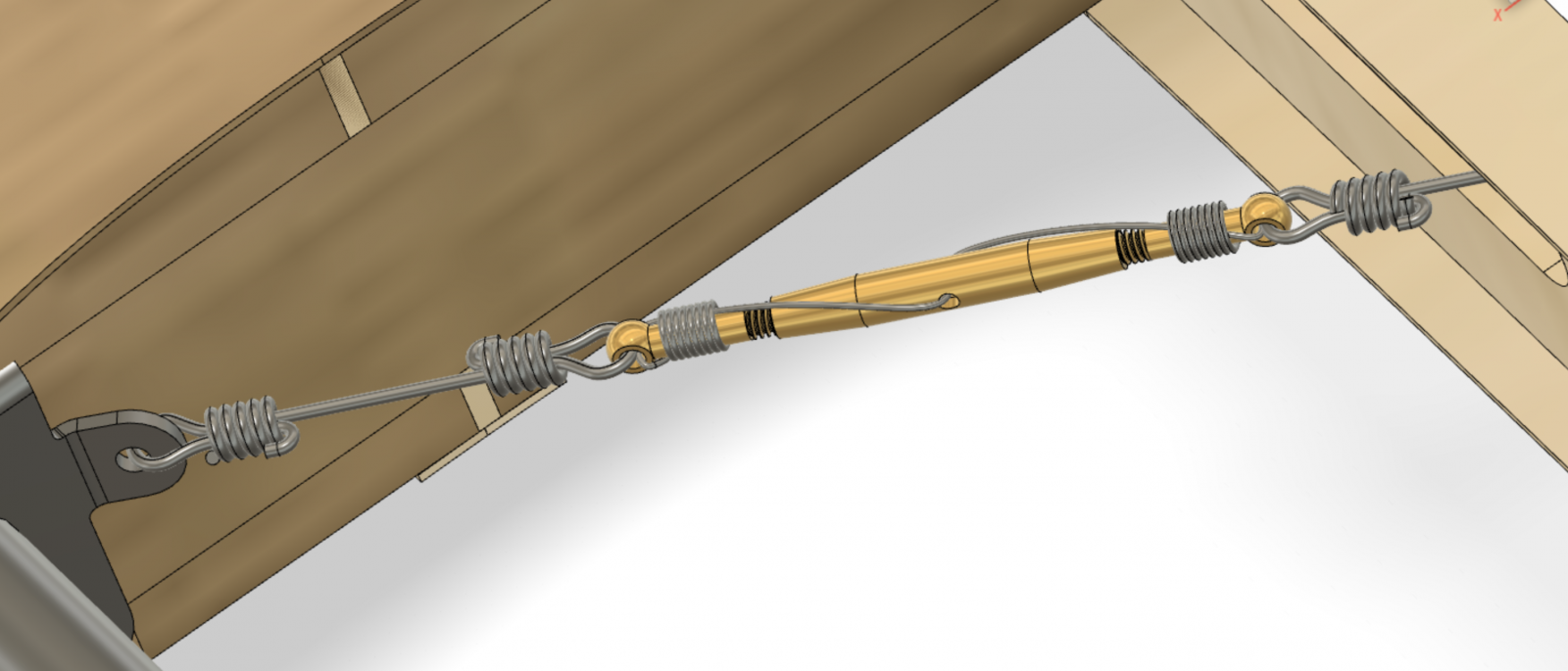

    Ook nog wat gespeeld met het modelleren van de spandraden en de spanners...
