Nieuport 28 C1, schaal 1:3 met scratchbuild 475cc Gnome Monosoupape

Discussie in 'Vliegende schaalmodellen' gestart door Mugello, 10 sep 2016.

  1. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
    even een stukje in elkaar geknutseld om te zien hoe de spandraden verlopen. Eerst dacht ik dat er gevlochten kabel tussen de spanten zat. Mooie rvs kabel (7x7) van 0,63mm en wat klembusjes besteld bij RVS watersport (http://www.rvswatersport.nl/rvs-kabel-7x7-aisi-316-100-mtr.html), maar zag later pas dat het gewone staaldraad hoort te zijn. Binddraad (0.8mm) van bij de bouwmarkt lijkt me wel geschikt.

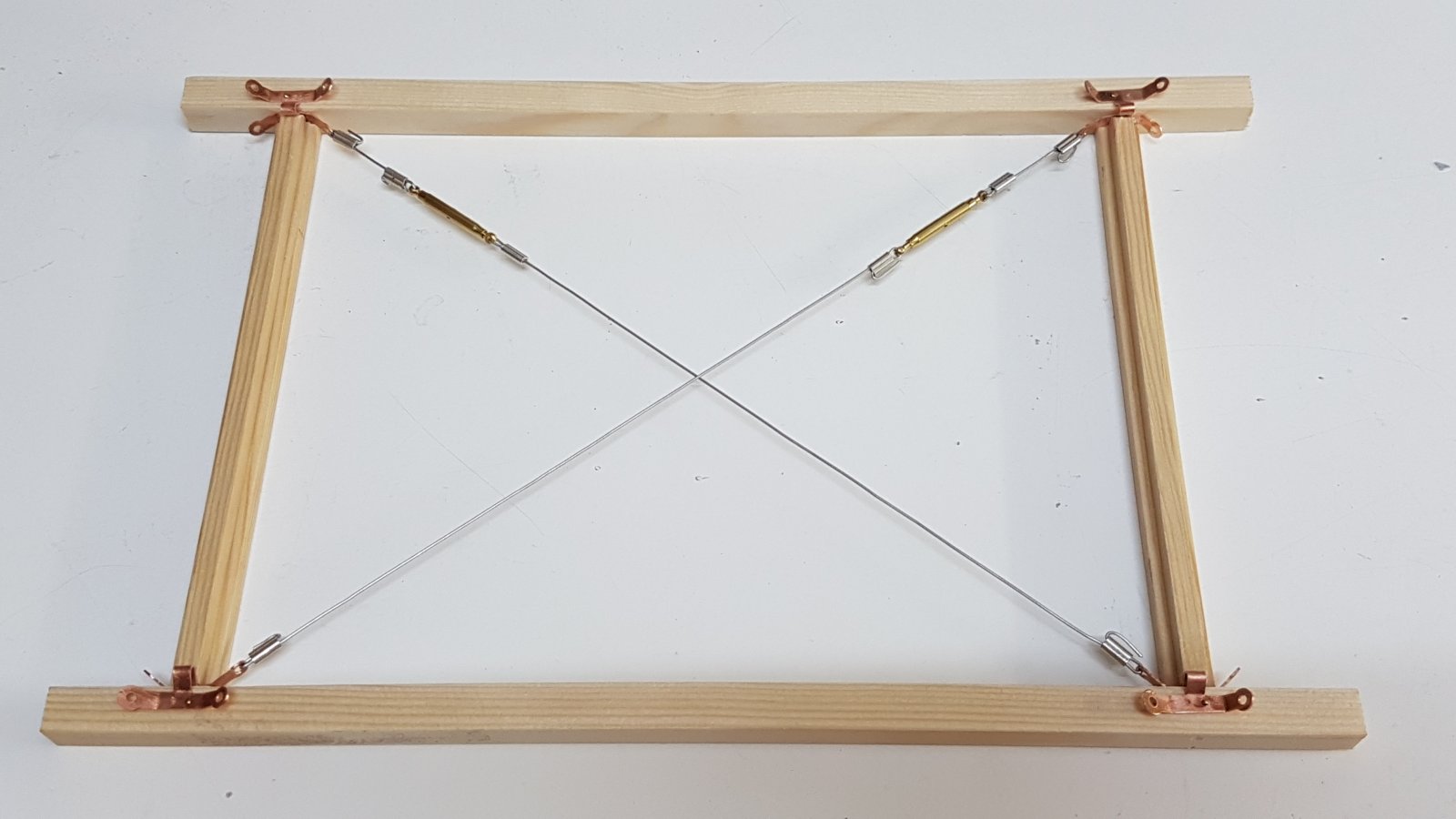

    zo ziet het kader uit: (de staanders zijn uiteraard niet op schaal...)


    1 spijkertje lijkt genoeg. maar hier en daar verdraaien de fittings een beetje. zal wel goed komen als alle draden verbonden en gespannen zijn.

    zo. nu weer even verder met de Pitts special.

    groet
    Roel

  2. Énke Blériot

    Énke Blériot Moderator Moderator team Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    29 jul 2014
    Berichten:
    3.878
    Locatie:
    Zwolle
    Hoi Roel,

    Het begint er al indrukwekkend uit te zien...volg je op de voet!!

    Mag ik een paar opmerkingen maken??

    Je spijkert met één bolkop spijker vanaf de binnenkant en in dat tweede gat moet dan de centreerpen komen die in de staander cq dwarsligger komt...maar dan is het nog niet helemaal goed...

    De spijker ( origineel rivet= klinknagel) moet je vanaf de buitenkant plaatsen ( dus eerst wel het gat vanuit het beslag er in maken...das goed)...en dan klink je de spijker nadat deze geplaatst is aan de binnenzijde dus aan de beslagzijde. Als nabootsing van de verzonken kop rivet kun je een platkop messing spijker toepassen.

    Binddraad van de bouwmarkt...uitermate geschikt als....binddraad...het is te zacht voor spandraden en bij het minste of geringste krijg je er nadien knikjes in ( spreek uit ervaring). verder blijf je spannen want de oogjes vervormen. Een alternatief is nietdraad of CO2 lasdraad van de haspel.

    Ga maar eens even te rade bij een boekbinderij voor nietdraad ( is veel harder dan dat binddraad) of neem een kijkje bij een lasbedrijf en die willen je vast wel een bijna legen haspel mee geven.

    De nicopress busje...ben je tevreden? dan zo houden..Was het origineel busjes of gewikkeld draad? Indien busjes dan is er in de electro wereld mooi spul te koop...Ernst Grundman weet het adres.

    Groet,

    Henk

    Laatst bewerkt: 9 feb 2018
  3. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
    Hallo Henk,

    Tuurlijk mag dat! Graag zelfs. bedankt voor de tips. Met de binddraad ben ik achteraf ook niet helemaal tevreden mee; inderdaad knikjes, die er lastig uit gaan. Zal het rolletje naar de tuinschuur verbannen. De busjes zijn prima. Maar ik zal zeker eens in de electrozaak gaan snuffelen. Origineel kom ik beide versies tegen op foto's, zowel gewikkeld als met busjes. Die laatste is dan wat handiger. Er is overigens erg weinig te vinden over dit toestel. Ik heb het meeste al bij elkaar, Bergen Hardesty tekeningen, het boek "Nieuport 28, the first american fighter" en de windsock datafile. En hier en daar wat foto's van internet. Het gerestaureerde exemplaar in het NASM in de VS schijnt gebaseerde te zijn op originele blueprints die ze daar in bezit hebben,... probeer daar maar eens aan te geraken. Maar goed. Mijn doel is om er een mooi model van te maken maar geen absoluut scale model, dus hier en daar wordt er wel "gefoeteld" (limburgs).

    Groeten
    Roel

  4. Énke Blériot

    Énke Blériot Moderator Moderator team Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    29 jul 2014
    Berichten:
    3.878
    Locatie:
    Zwolle
    Zie pb voor NASM hulp..niet geschoten is...

  5. Ernst Grundmann

    Ernst Grundmann Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    12.192
    Locatie:
    Woerden
    Oei daar zeg je wat Henk. "Vroeger" heb ik dergelijke busjes gebruikt om de printsporen op een tweelaags print met elkaar te verbinden. Die waren redelijk makkelijk in de goed gesorteerde elektronica onderdelen handel te koop. Dergelijke zaken zijn tegenwoordig zeer dun gezaaid. Op de websites van een paar zaken is hier niets over te vinden.

    Ik ben wat verder aan het zoeken geweest en vondt een volgens mij heel goed alternatief. Dit zijn zogehete adereindhulsjes, deze worden om een aangestripte kabel einde geknepen zodat deze kabel makkelijk ergens in vastgeschroeft kunnen worden.
    Er zijn meerdere maten verkrijgbaar:
    DEZE is voor ongeveer 1,4mm. Vrij dun maar wie weet bruikbaar voor sommige toepassingen.
    DEZE is voor ongeveer 2,25mm en zal beter bruikbaar zijn denk ik.
    DEZE is voor 4,5mm draaddikte en zal voor deze toepassingen waarschijnlijk het meest geschikt zijn.
    Als je nog meer wilt zien kijk dan even HIER.

    Laatst bewerkt: 9 feb 2018
  6. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
    Hoi Ernst,

    Ik denk dat ze dat zijn die Henk bedoeld.

    Groeten
    Roel

  7. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.400
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
  8. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
    @Ron,

    Ik ken Ton al wel een paar jaartjes. Ben al bij hem langs geweest en e.e.a. nog eens goed bekeken.

    @henk,

    Ik kom toch steeds meer foto's tegen waar goed te zien is dat de meeste spandraden inderdaad omwikkeld zijn i.p.v. busjes. Zal ook maar in die richting gaan.

    Groeten
    Roel

  9. Énke Blériot

    Énke Blériot Moderator Moderator team Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    29 jul 2014
    Berichten:
    3.878
    Locatie:
    Zwolle
    Je weet hoe ze te maken?

    Pen met haakje in de draaibank en de bank rustig laten lopen. Ik heb nietjes draad gebruikt voor de tonnetjes.

  10. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
    Inmiddels heb ik ook mijn dagelijkse reistijd in de trein nuttig besteed en flink aan de slag geweest met Fusion 360. Al flink wat meer beslagdelen uitgewerkt en ook al de motor frame platen (of hoe heet dat). Die zijn bij het origineel ook van plaatstaal geraken, dus waarom ook niet in het model.

    Zo gaat het er ongeveer uitzien (render):


    of als screenshot:

    Schermafbeelding 2018-02-18 om 13.58.54.png

    Het model is te vinden als "Work In Progress" op Grabcad.

    als ik een aantal beslagdelen voor de romp voorzijde (cockpit) bij elkaar heb zal ik er een dxf file van maken om ze te laten lasersnijden. Dan kan ik langzaam eens beginnen wat in elkaar te zetten.

    Groeten
    Roel

    Demaic vindt dit leuk.
  11. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
    Oh, nee, dacht dat ze pas gewikkeld worden als de spandraad gemonteerd is, maar dat is dus niet zo?! Dus gewoon van te voren maken..

    (p.s. Heb nog geen reactie gekregen van je NASM contact persoon...)

    Groet
    Roel

  12. Énke Blériot

    Énke Blériot Moderator Moderator team Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    29 jul 2014
    Berichten:
    3.878
    Locatie:
    Zwolle
  13. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
    Zo ziet het uit over de Proctor tekening. Die gebruik ik als referentie, omdat ik die ook in 1/3 afgedrukt heb gekregen. Eigenlijk zou het beter moeten zijn om de Hardesty tekening te gebruiken, maar die is niet goed ingescand en heeft hier en daar duidelijk wat vertekening erin, waardoor niet alles recht is (en de schaal is erg klein).
    Schermafbeelding 2018-02-18 om 14.07.48.png

    er zijn wel wat kleine verschillen te zien. Maar goed, ik ben tevreden zo. Ik probeer het beste van de twee te kiezen.

    Schermafbeelding 2018-02-18 om 14.08.28.png

    Demaic vindt dit leuk.
  14. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
  15. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.400
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Ha, jullie wonen zo'n beetje bij elkaar om de hoek zie ik nu.

  16. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
    Stukje opgeschoten de laatste weken met modelleren in CAD. Werkt erg verslavend, maar kan zo wel nuttig de tijd in de trein besteden. Kom langzaam aan op een punt uit dat ik de meest noodzakelijke beslag-delen voor het cockpit-gedeelte in 2D kan gaan uitwerken om te bestellen. Nog even doorgegaan met de constructie van de rolroer aansturing>
    Schermafbeelding 2018-04-01 om 23.02.02.png

    Groeten
    Roel

    Horseman, Demaic, corvl en 1 andere persoon vinden dit leuk.
  17. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard
    De afgelopen weken was het erg warm op zolder om aan de Piper te werken, dus maar wat op de laptop zitten tekenen aan de Nieuport. Schiet aardig op. Heb nu zo ongeveer alle beslagdelen voor de romp klaar.

    Schermafbeelding 2018-05-30 om 21.44.38.png

    Schermafbeelding 2018-05-30 om 21.44.59.png

    Schermafbeelding 2018-05-30 om 21.45.10.png

    In Fusion zijn deze makkelijk in sheet metal mode uit te klappen en als DXF te bewaren. Alle fittings zo geëxporteerd en dan in 1 groot DXF bestand aan elkaar gezet (handmatig, maar hier zal vast wel ergens een programma voor bestaan om dit automatisch te doen, maar als je eenmal begonnen bent, dan ga je door...) en de files via de software van 247-tailorsteel ge-upload. Vandaag dan de platen besteld. Volgende week verwacht ik deze en dan kunnen we echt, fysiek, eens beginnen.

    Groeten
    Roel

    kvlasblom, Horseman en renetl50 vinden dit leuk.
  18. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.280
    Locatie:
    groningen
    Prachtig.


    jan.

  19. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    275
    Locatie:
    Sittard

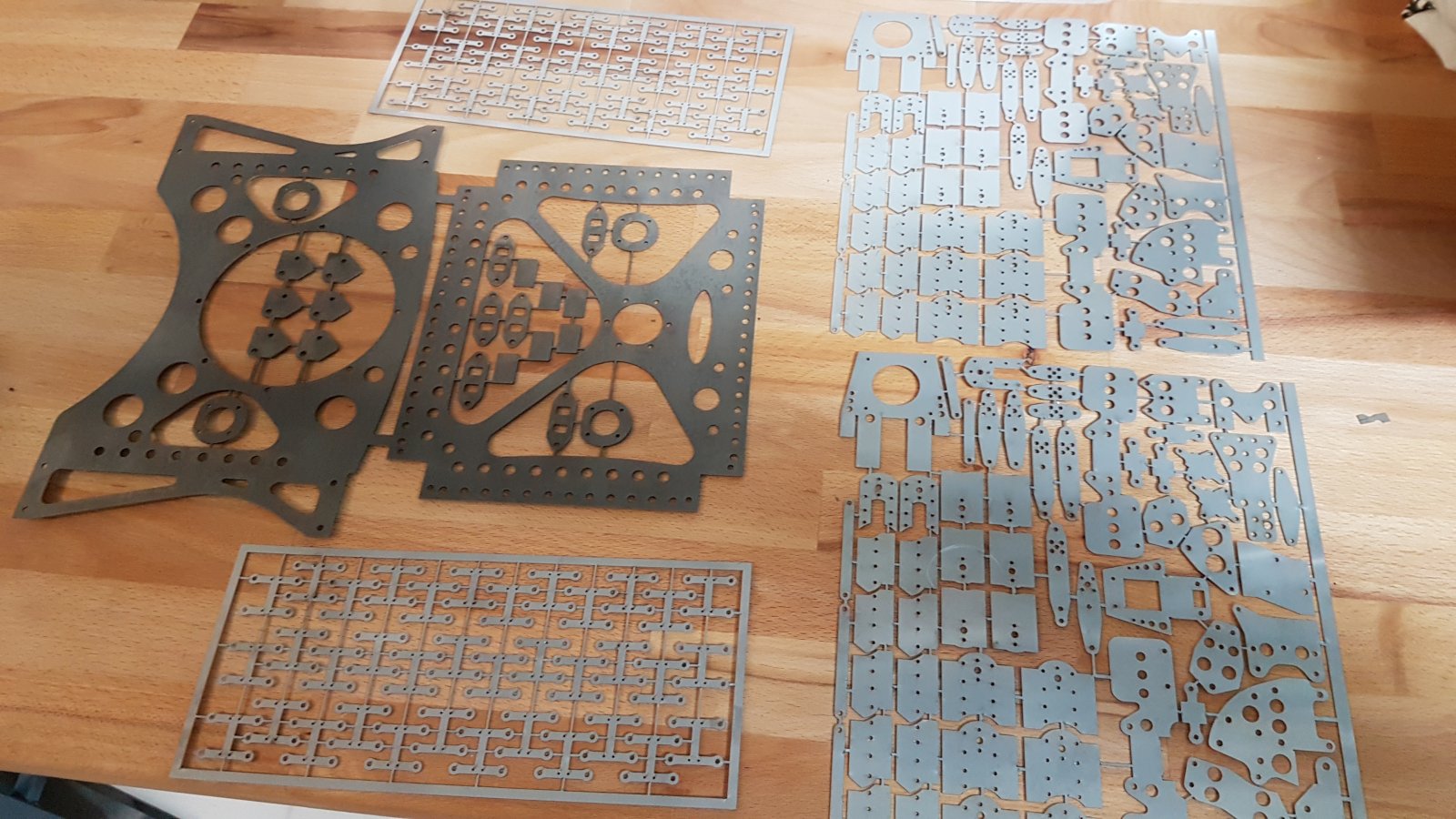

    Vandaag de frames met fittings gekregen. Super strak laserwerk. Stuk sneller dan met het figuurzaagje.

    kvlasblom, Q Brand, Henri Kaper en 2 anderen vinden dit leuk.
  20. tonspit

    tonspit

    Lid geworden:
    3 sep 2013
    Berichten:
    1.214
    Locatie:
    Stein
    Ziet er inderdaad strak uit.

    Ton
