Ogar, monster in de lucht...of...

Discussie in 'Zweefvliegen' gestart door Peter À, 28 apr 2020.

  1. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort
    IMG-20200601-WA0005.jpg Hoi,

    het heeft even geduurd maar we zijn weer begonnen aan het opknappen van de Ogar.

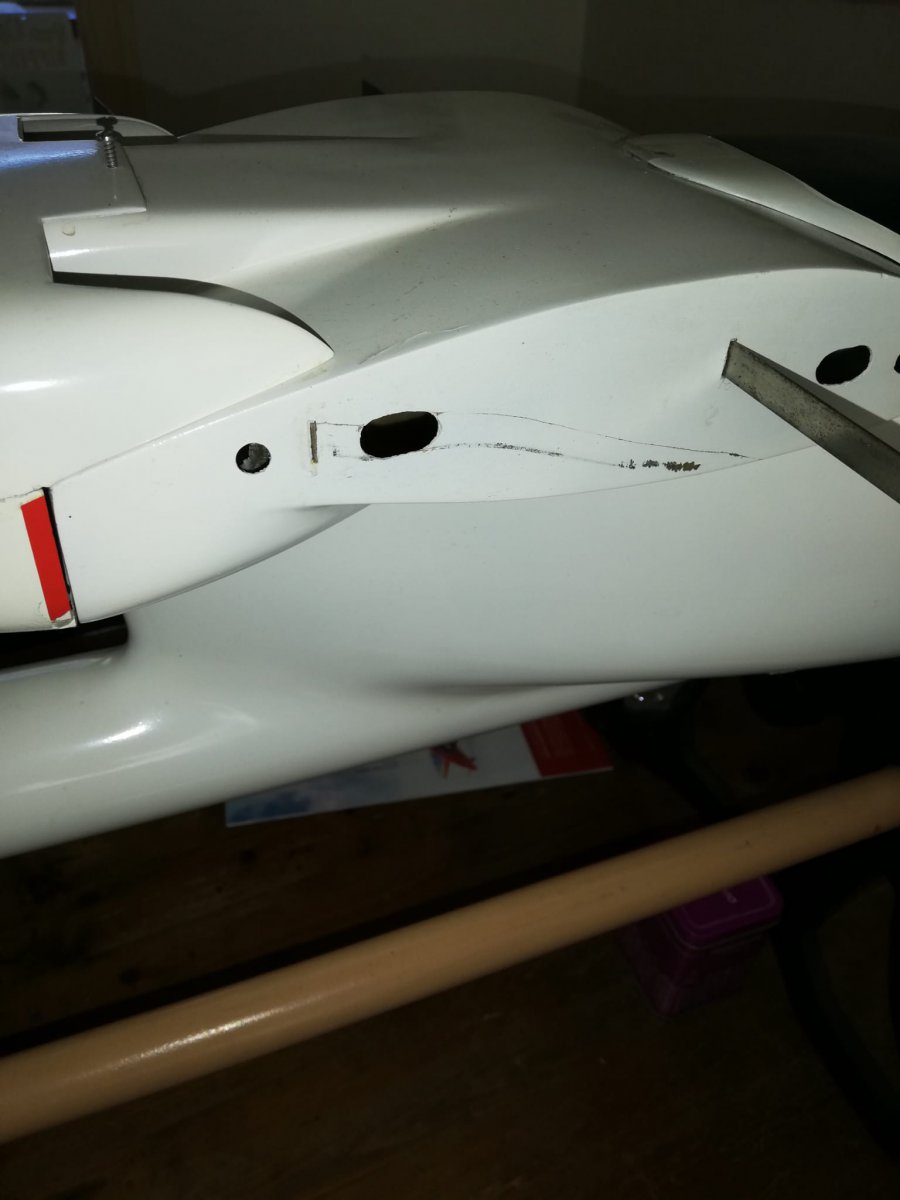

    1 van de problemen was dat de verenstalen vleugelverbinder was afgebroken in de messing huls in de romp.
    Met geen mogelijkheid kreeg ik hem eruit, was vastgelijmd.

    Het verwarmen was mogelijk een oplossing, alles eruit halen ook.. maar zag daar tegen op.

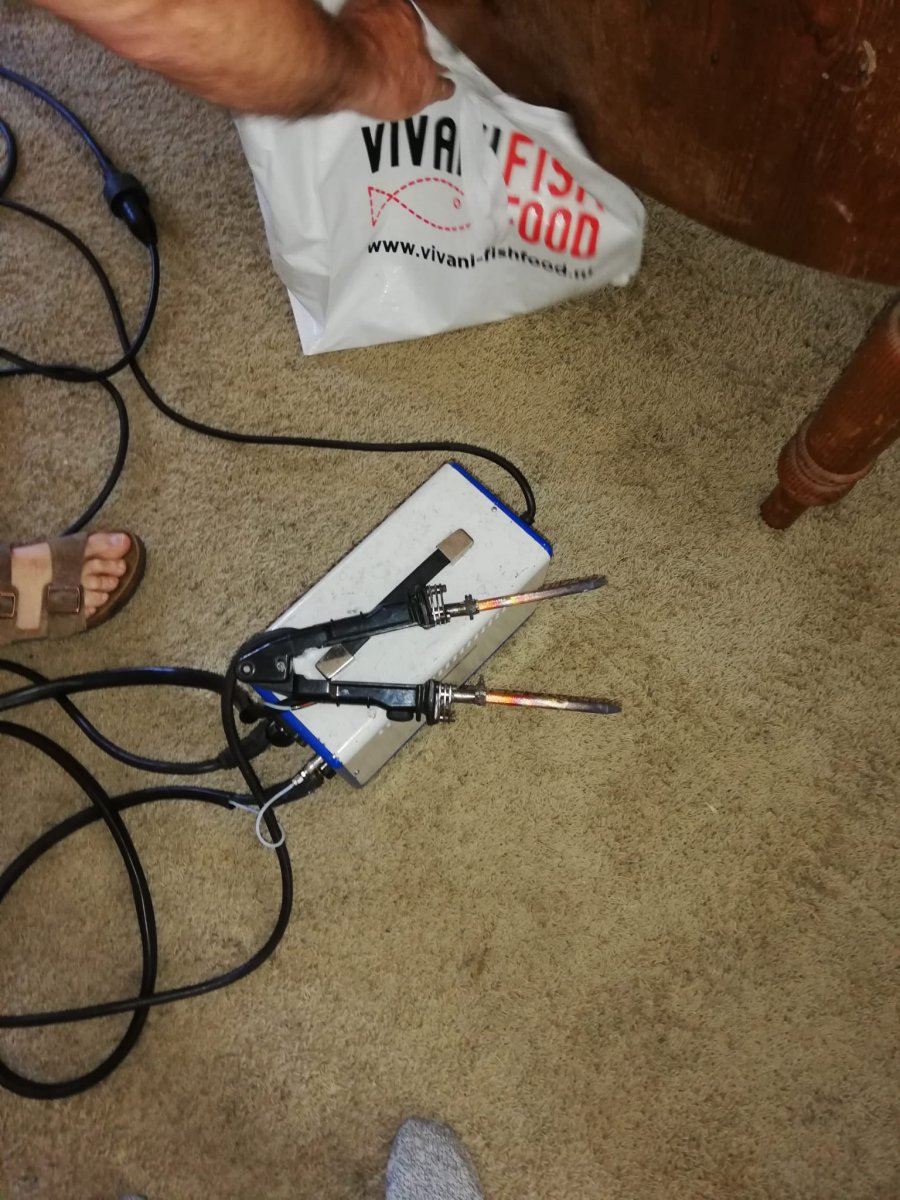

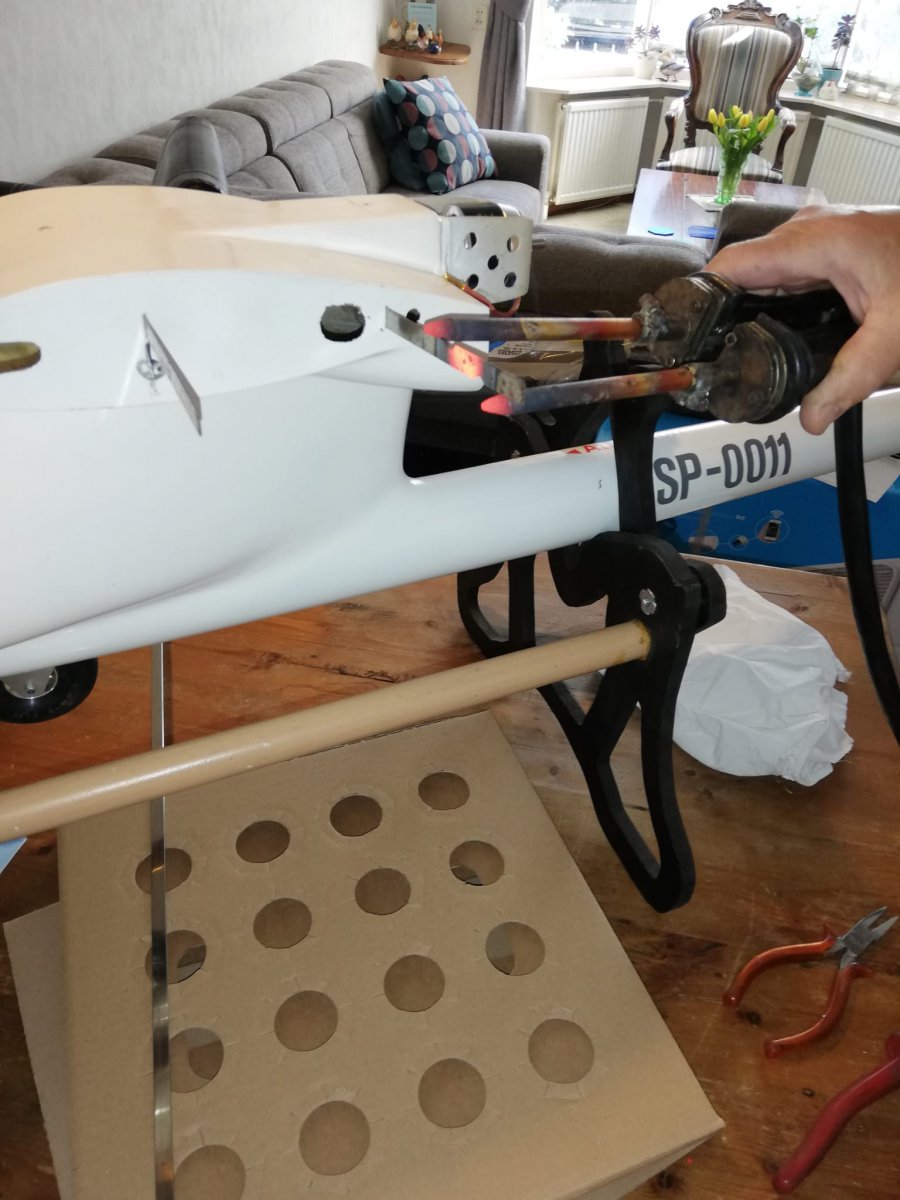

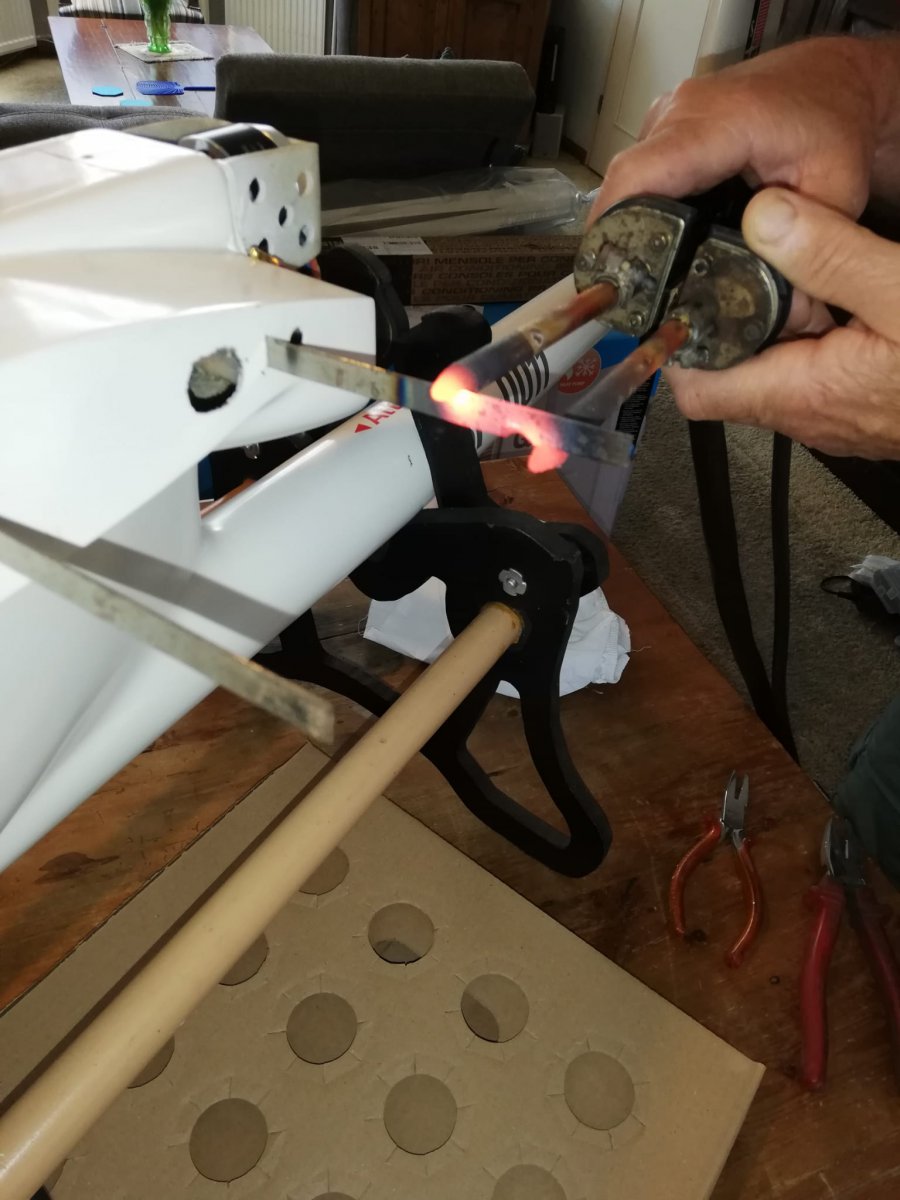

    Nu heb ik een vriend die werkt op een wagenwerkplaats... en deze bedacht een oplossing, verwarmen dmv stroom...

    Het was even spannend maar hij is losgekomen en de nieuwe is geplaatst.


    Bijgevoegde bestanden:

    serge pot, reing, lecraM en 3 anderen vinden dit leuk.
  2. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort

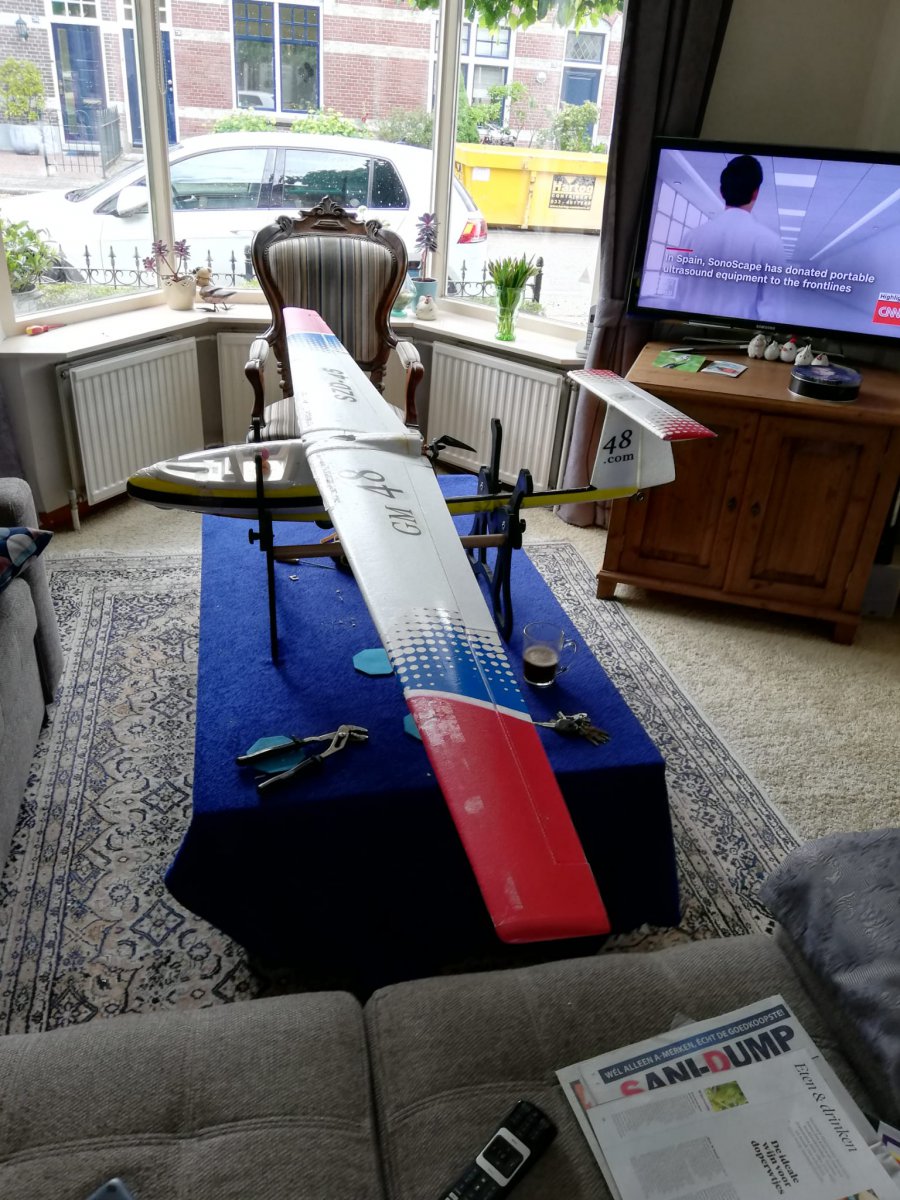

    Om even wat andere problemen op te lossen heb ik de "nep Ogar" tevoorschijn gehaald.. na te langzaam binnenkomen carbonstaaf geknakt, en overal los piepschuim.. In dit model heb ik flaps gesneden, ik had bij de Vrije Vogels 3/4 veld nodig om vlak voor de heiderand los te komen. Met de flaps iets down was ik veel sneller "veilig" .Met dit model in de thermiek, de flaps vaak nodig om eruit te komen.. Hij is bijna klaar, nog een ander motortje erin.

    Laatst bewerkt: 6 jun 2020
    ISOLA2, serge pot en Hans V vinden dit leuk.
  3. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort

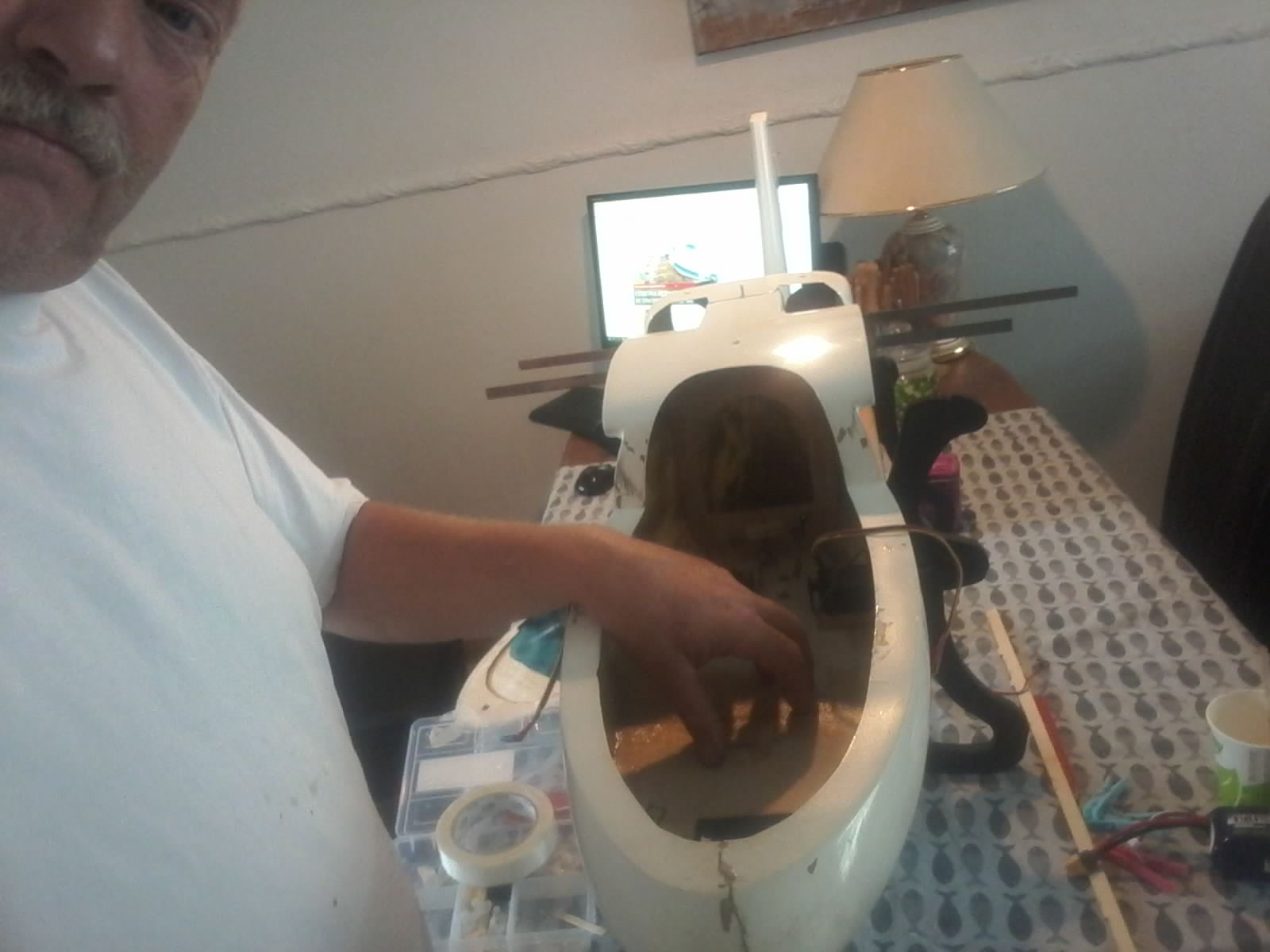

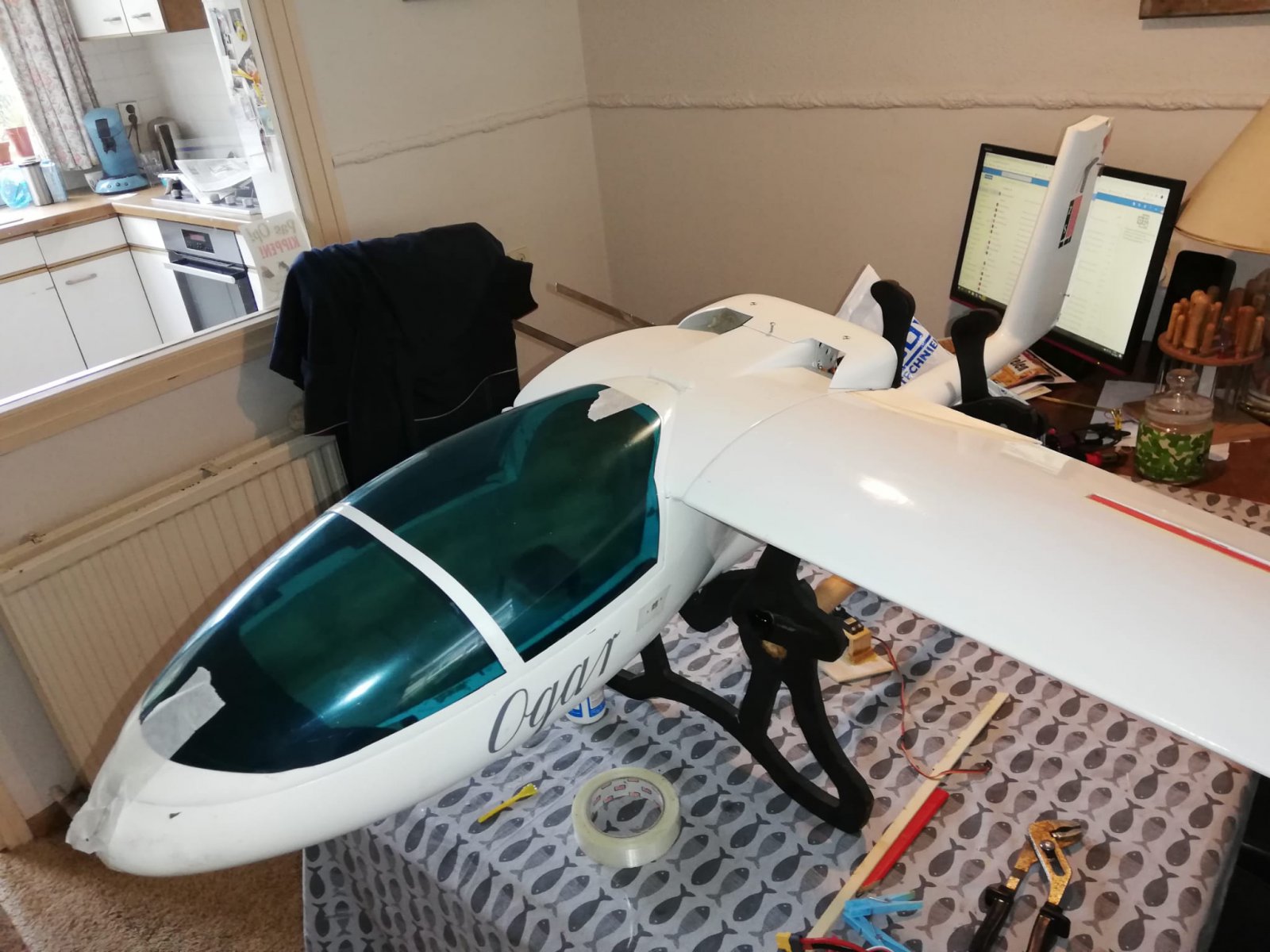

    IMG-20200616-WA0015.jpg IMG-20200616-WA0010.jpg Zo, de vrouw is weer werken... dus snel die Ogar naar binnen gesleept.. Bodemplaat met wielophanging weer stevig vastgezet, nu alleen nog de cockpitkap repareren en dan... de vleugels.

    ik ben niet zón houtworm dus ga hiervoor hulp vragen.. de beplanking mist hier en daar en sommige ribben zijn gedeeltelijk verdwenen... voor de rest voelen de vleugels stevig. dit model wil ik redelijk (alleen andere motor) origineel houden dus het dikke profiel blijft op deze kist... 6 september nadert, dus moet weer vol aan de bak met de restauratie.


    Bijgevoegde bestanden:

    Hans V vindt dit leuk.
  4. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.780
    Locatie:
    Oldeberkoop
    Zo te zien is daar ook al eerder aan gerepareerd (die onderbeplanking?)

  5. Hans V

    Hans V

    Lid geworden:
    29 mei 2017
    Berichten:
    1.035
    Locatie:
    .
    Niet alleen bij de onder beplanking want op zo'n 10cm rechts van de ruderhorn is de beplanking gewoon zonder verstek tegen elkaar aangelijmd. Ik zou nu het nog kan de beplanking daar wel in verstek verlijmen, dit maakt het wat sterker zeker als bijvoorbeeld de tip de grond raakt.

  6. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort
    Ja, het ziet er nog niet uit... Gelukkig weet ik waar Dirk zijn huis woont..:rofl:

    Hans V vindt dit leuk.
  7. Hans V

    Hans V

    Lid geworden:
    29 mei 2017
    Berichten:
    1.035
    Locatie:
    .
    Ik vind deze schade best wel meevallen en dit is gewoon goed te repareren, fijn dat je er hulp bij krijgt.

  8. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort
    Hoi Hans, hulp moet ik nog zoeken.. haha, aan de andere vleugel is minder schade..

  9. Hans V

    Hans V

    Lid geworden:
    29 mei 2017
    Berichten:
    1.035
    Locatie:
    .
    Ik zag jouw oproep eerder en dacht dat je inmiddels hulp kreeg van ene Dirk. :)

  10. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort
    Ene Dirk is voor de noodgevallen, we hebben een soort "band"met elkaar...:koud:


    Bijgevoegde bestanden:

    serge pot en Hans V vinden dit leuk.
  11. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.048
    Locatie:
    Gouda
    Zo'n meeuwen vleugel geeft een aandoenlijke, lieve, omarmende indruk. :friends:

    Berrie en Hans V vinden dit leuk.
  12. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort

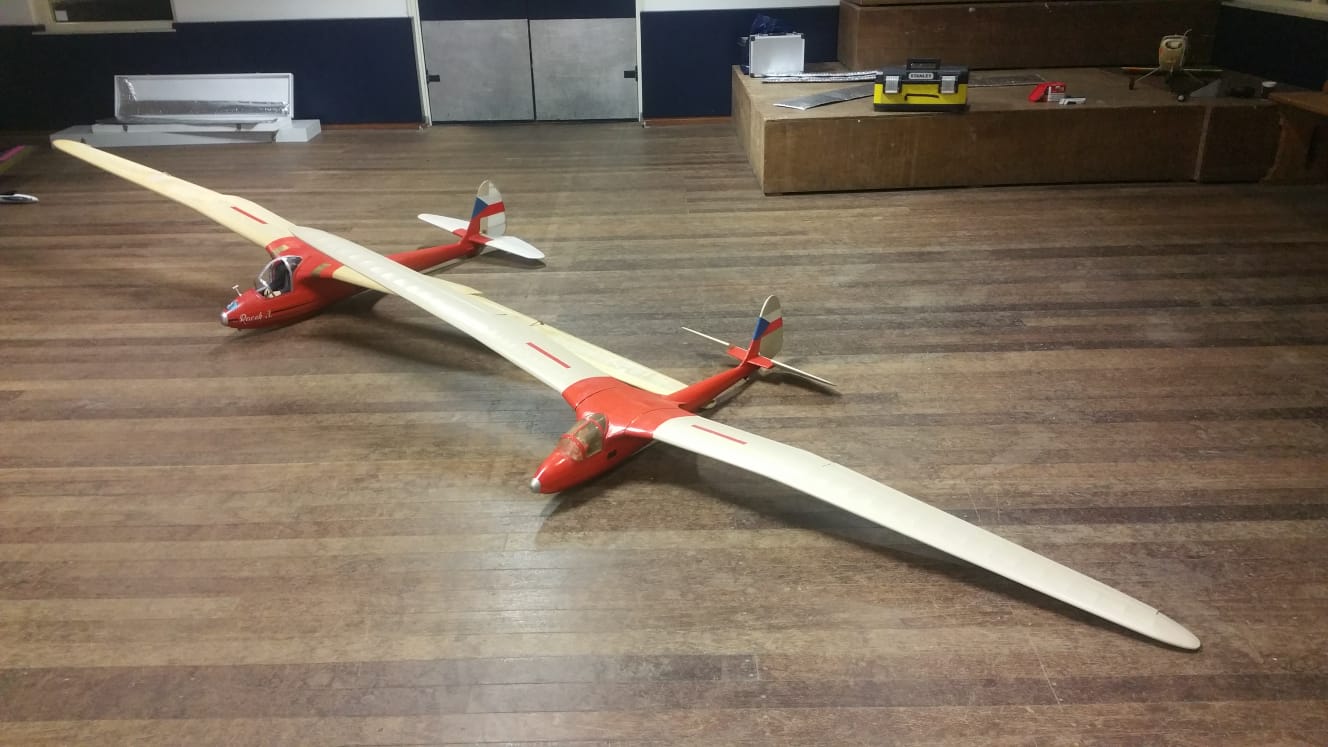

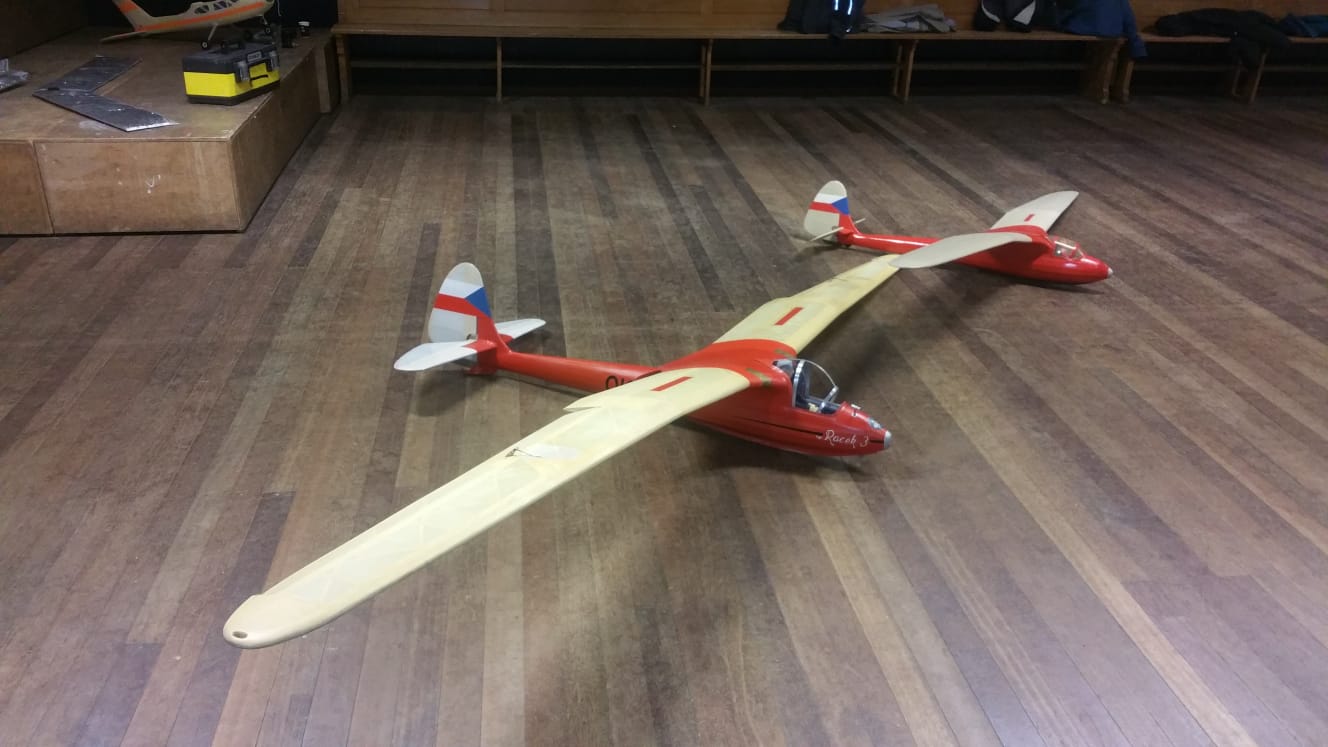

    Broer en zus...

    Al zal Dirk het niet niet mee eens zijn.. op zijn advies heb ik er nog geen motor ingezet..

  13. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.318
    Locatie:
    Utrecht
    :eek::eek::eek::confused::rofl:

    Peter À vindt dit leuk.
  14. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.318
    Locatie:
    Utrecht
    Uuuuuh .... is hij al van de klap bekomen (hersteld)?
    Zijn de roeren + aansturing al spelingsvrij?!!! :D

    Peter À vindt dit leuk.
  15. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    [​IMG]

    Peter, zie ik dat goed?
    Vleugelligger reparatie?
    Als dat zo is, dan zou ik deze lasverbinding opnieuw maken en dan ca. 1 : 10.

    Succes!

    Johannes

    Peter À vindt dit leuk.
  16. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort
    hij gaat zo de woonkamer in..

  17. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort

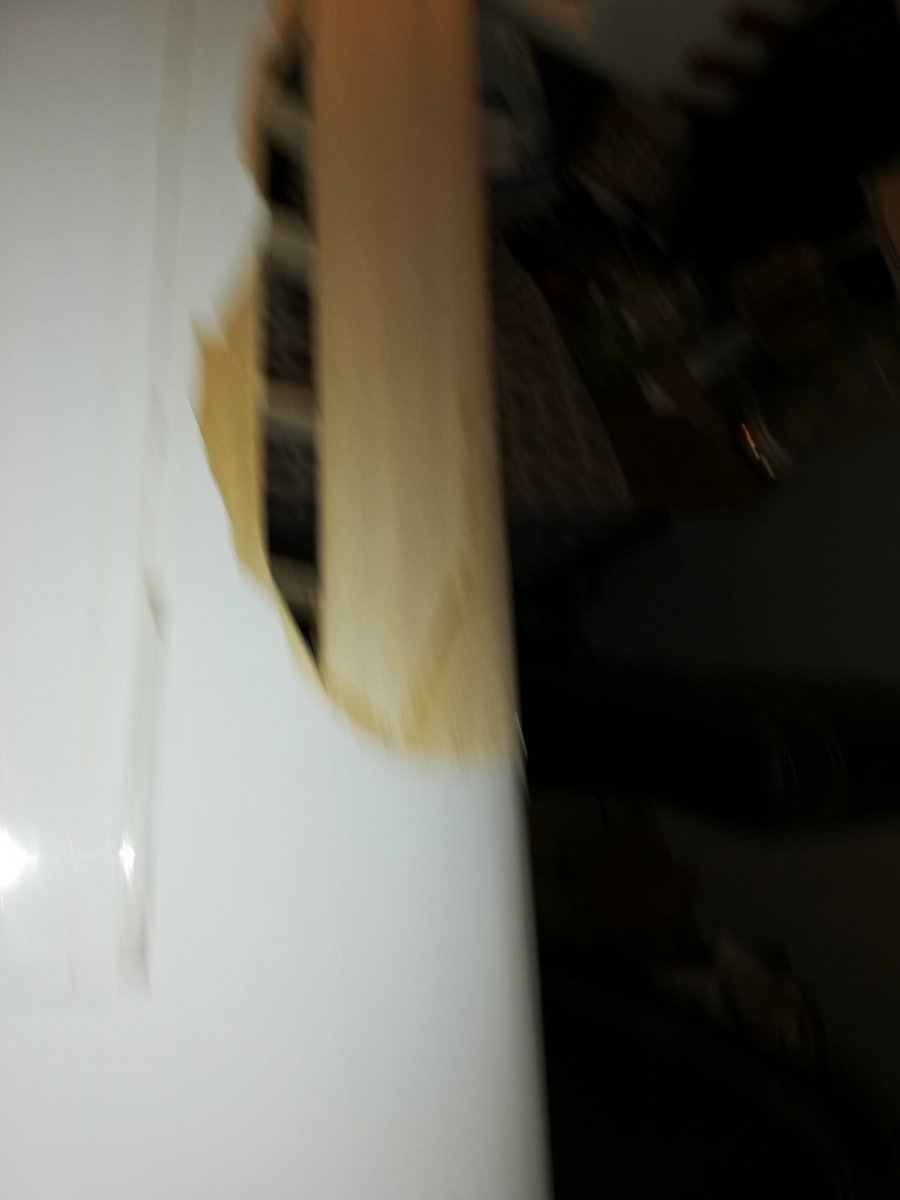

    Moet er nog aan beginnen.. zo heb ik hem gekregen. . Overigens met de beste bedoelingen..
    Ik heb nog de tekeningen en wat reserve ribben maar het zal door een "prof" moeten worden gedaan

    Laatst bewerkt: 16 jun 2020
  18. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.318
    Locatie:
    Utrecht
    Als de vrouw van huis is ... :rofl:

  19. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.780
    Locatie:
    Oldeberkoop
    Tsja....

    Ondertussen...

    Een week of wat geleden nam Peter contact met mij op, dat "als ik dan toch zo'n vreselijke haast had", dat hij dan nog wel een oude, maar in min of meer vliegbare toestand zijnde Ogar had liggen, die ik wel over mocht nemen voor wat hij er ook voor betaald had destijds (en dat was een heel schappelijk prijsje, zonder meer).
    Dus ik ben een week of drie geleden gezwind in de auto gestapt en naar Amersfoort gereden, en kwam thuis met een oude, licht beschadigde maar wel complete Ogar.

    Er zat wel een hoop werk aan. Wat deukjes en butsjes in de vleugel, die vrij vlot te fixen waren:
    Dit soort werk.
    Verder lag er één rolroer los, en zaten beide remkleppen met een scharnier wat van electisch isolatietape gemaakt was, dus die zijn weer even met een net foliescharnier vastgezet,

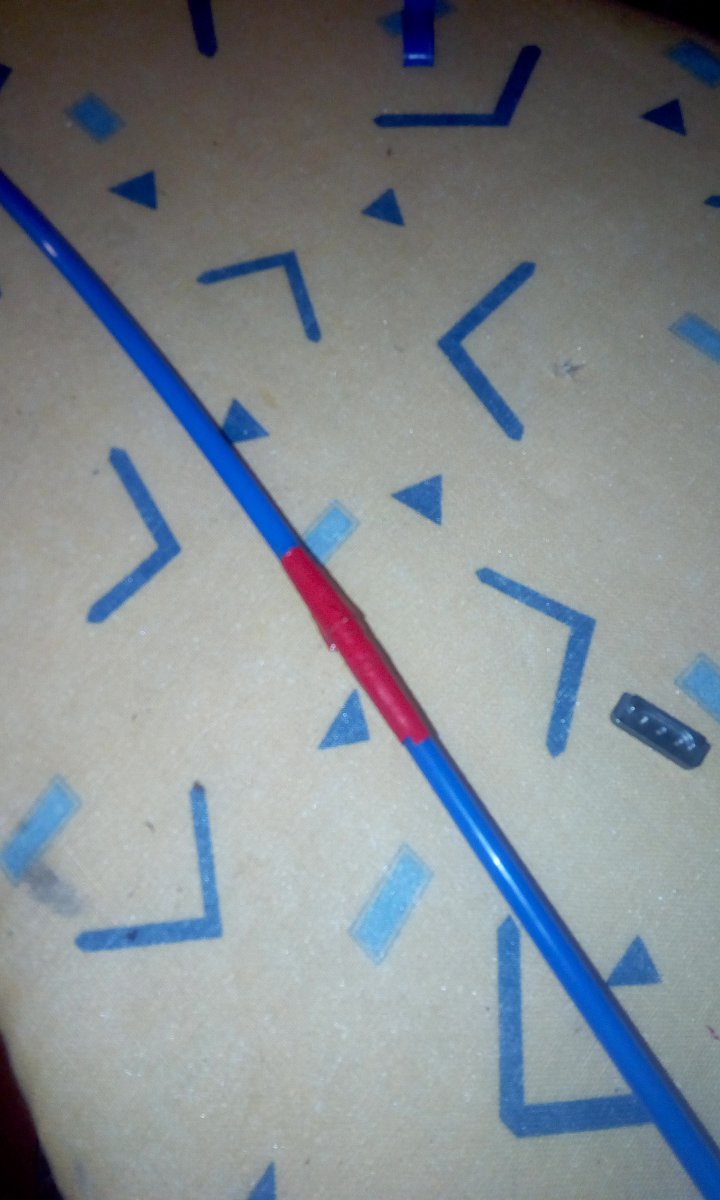

    De stuurkabels lagen heel raar in de staartboom, eigenlijk niet goed vastgezet (de staartboom domweg volgestampt met schuimrubber) en een van de kabels was een beetje... tsja, hoe zal ik het zeggen... beetje raar aangelegd.
    Dit waren dus twee reststukjes buitenmantel blijkbaar, die ook weer met isolatietape aan elkaar gezet waren...

    De stuurkabels zijn door nieuwe vervangen, het schuimrubber is weggehaald, en gewoon een klein "spantje" achterin de romp waar de kabels deugdelijk in vastgezet zijn.

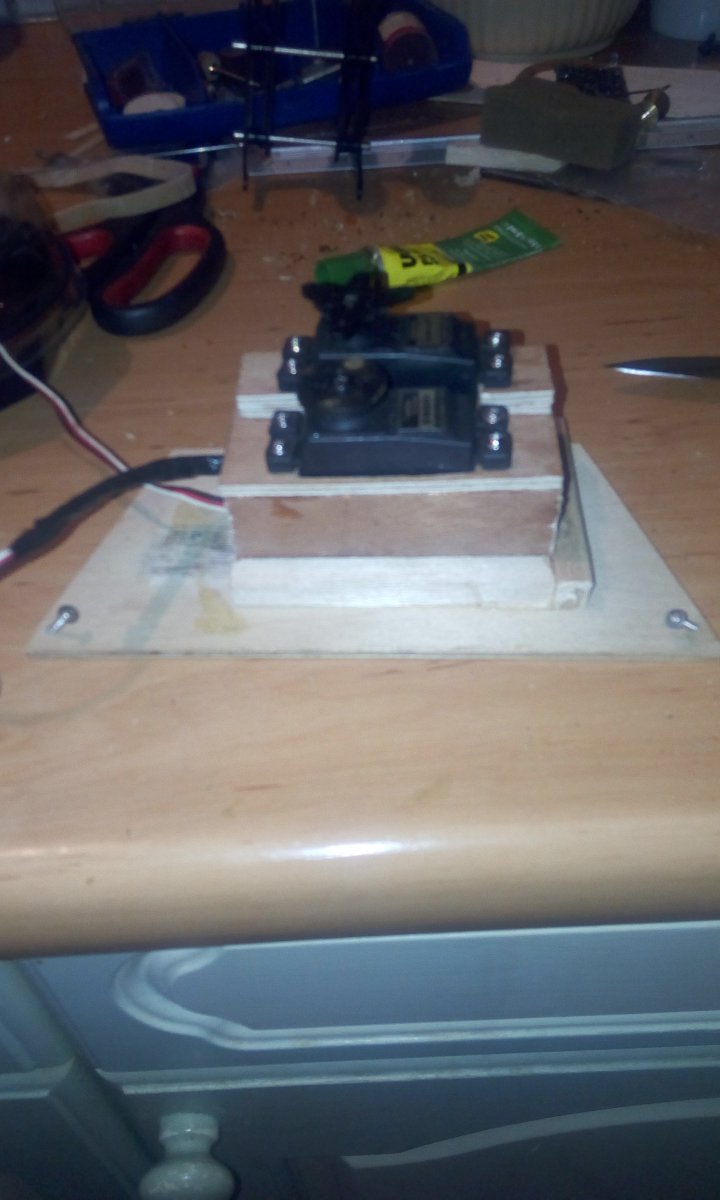

    De servo-bevestiging tussen de vleugelschouders (voor ailleron en kleppen) ontbrak geheel, en heb ik overnieuw gemaakt.
    Met twee schroefjes en wat gefriemel kunnen die er in een paar minuten in of uit gehaald worden.

    De cockpitbodemplaat was heel vreemd, met drie schroefjes aan de bodem vastgezet, en het wiel zat weer aan die bodemplaat vast. Gek genoeg was de spantenconstructie waar aan het wiel hóórt vast te zitten, wel aanwezig, maar niet aan de rompbodem verlijmd.

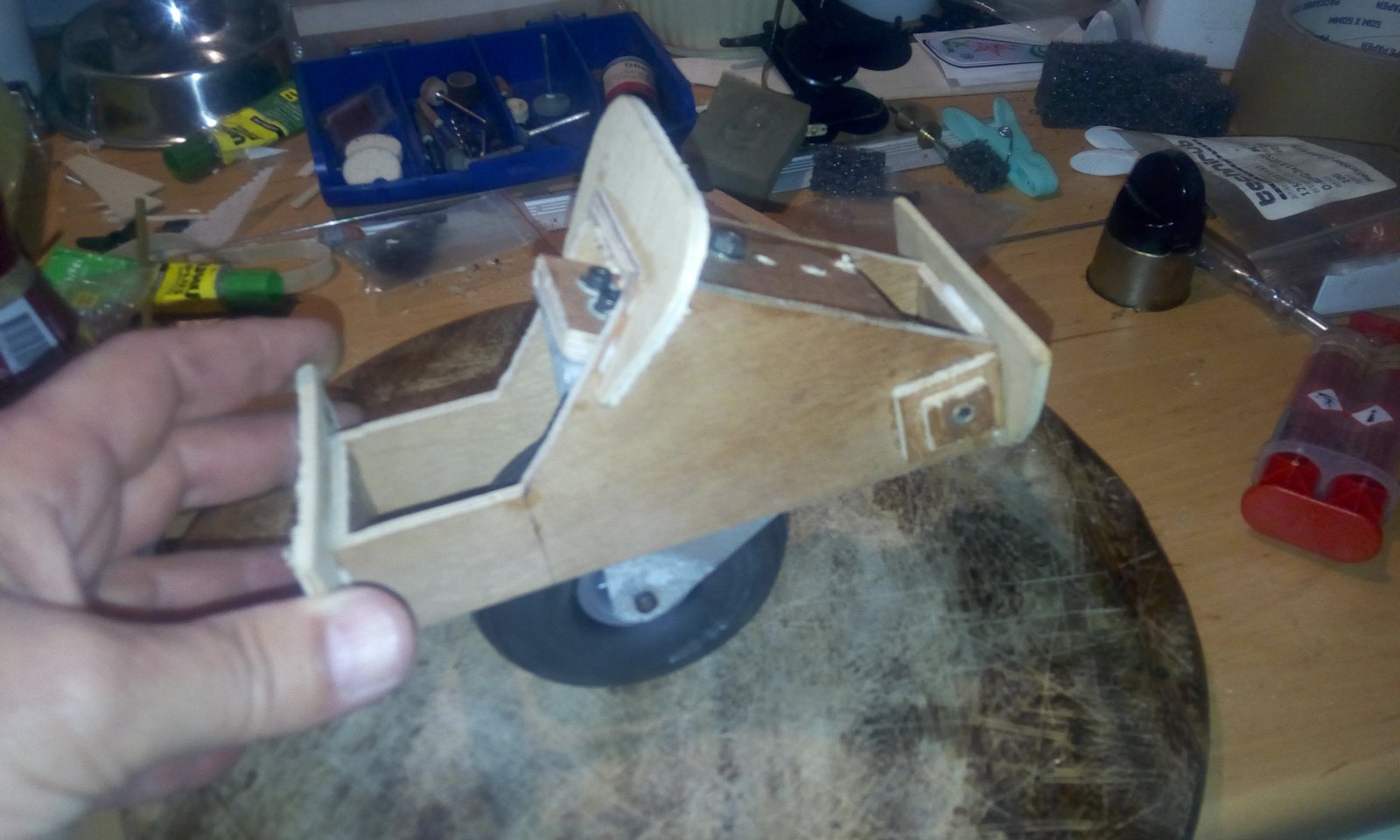

    Ik vond de starre bevestiging sowiso eigenlijk niet zo mooi, dus ik heb uit hout een "wielophanging" gebouwd met een rubber demper-elementje er in. Zit niet heel veel veerweg in, maar de klappen worden nu in elk geval niet meer direct aan de romp doorgegeven. IMG-20200613-WA0008.jpeg
    Het rubber element kan 'strakker" of "losser" gezet worden in vier posities. Overigens komt de hoofd-flexibiliteit nog gewoon uit het Dubro wiel.
    Deze constructie is met UHU Plus in de romp verlijmd.

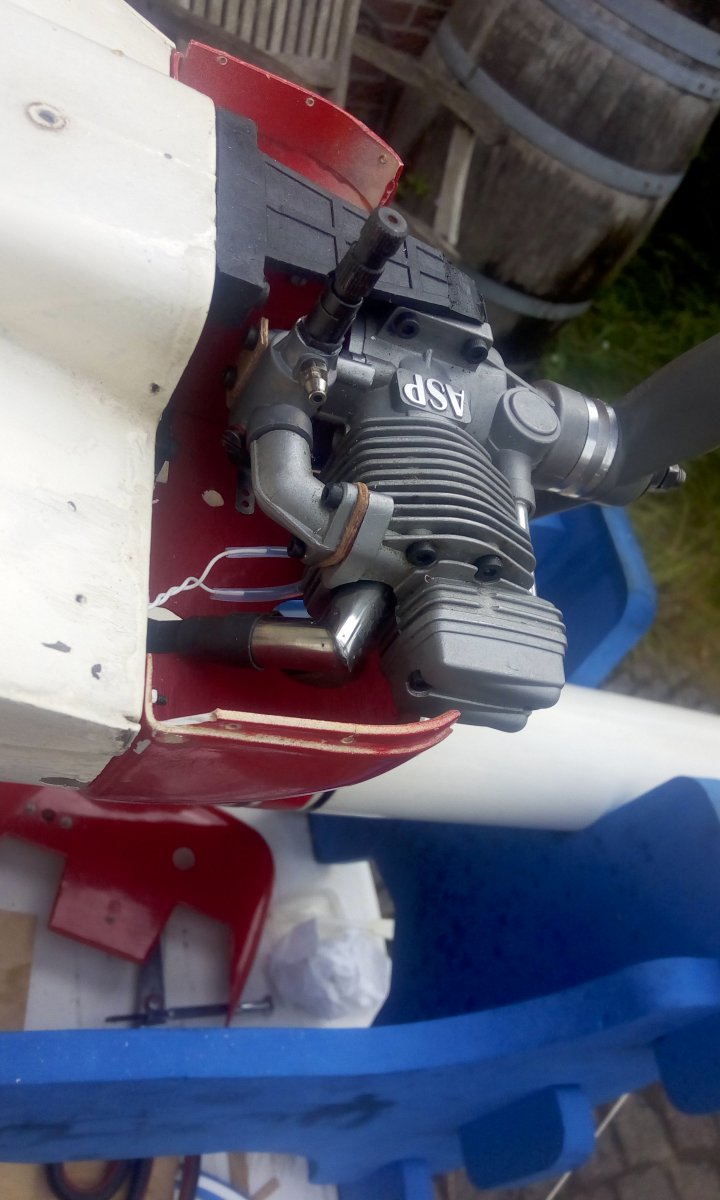

    Als motor viel de keus op een ASP 52 viertakt die ik vorig jaar voor een zacht zeep prijsje op de kop getikt had, en waarvan ik eigenlijk niet weet hoe die er aan toe was, hij voelde qua compressie wat zompig aan, maar dat kan meerdere redenen hebben. Hij zag er in elk geval netjes uit.
    Dus die ingebouwd:
    Hij bleek vrij redelijk onder de kap te passen, hij had nog wel iets dichter naar voren gekund, maar ik had geen zin om zelf motordragers te maken, dus...
    Aangezien dit een duwopstelling is, en de koeling eigenlijk volledig verzorgd word door een luchthapper op de motorkap, vermoed ik dat hij met kap beter koelt dan zonder, en om de koeling zo effectief mogelijk te maken heb ik een "vloerplaat" onder de motor gelegd zodat alle lucht langs de motor moet.
    Om dezelfde reden heb ik het gat tussen de motordragers ook afgedicht met een dun plaatje triplex.
    Eigenlijk heb ik deze motor gewoon "tijdens de inbouw" omgezet naar benzine, hij heeft nooit op de testbank gelopen.

    Dat valt niet eens tegen:

    Ik ben nog niet klaar, de tank moet er weer uit want ik zie luchtbellen in de brandstofleiding dus ik heb ergens iets verkeerd gedaan.

    PS: dat luchtblazertje dient uiteraard voor de motorkoeling, want duwprops koelen niet zo geweldig... :D :D :D

    PSPS: na een half uurtje rustig geprutteld te hebben, is de compressie weer normaal, en ik zie al olie uit het kleppendeksel komen, want uiteraard is deze motor ook van het befaamde Brutus Klepsmeersysteem(TM) voorzien...

    Laatst bewerkt: 18 jun 2020
    AHoogendijk, Peter À en Hans V vinden dit leuk.
  20. Peter À

    Peter À

    Lid geworden:
    10 aug 2016
    Berichten:
    237
    Locatie:
    Amersfoort
    Vindt het stoer van je hoor Brutus, ben je een keertje aan wal, zorg je dat de Ogar de lucht ingaat met een brandstofmotor en dik profiel... zoals beloofd zal ik bij zijn remaiden zijn.. paar uurtjes rijden maar hopelijk een genot om te zien vliegen..
