Ombouw vintage zenders naar 2.4 GHz

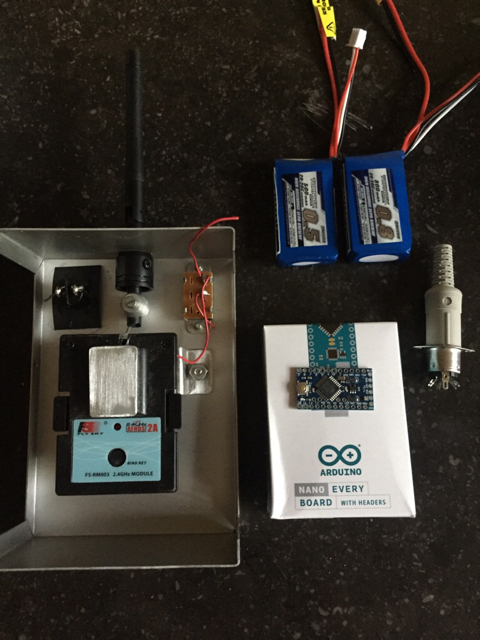

Deze week zijn er weer wat onderdelen binnen gekomen voor de Kraft Commander, kan weer lekker wat gaan doen.
Voor de voeding wil ik een lipo gebruiken nu heb ik een 500 en 800 mah laten komen, maar heb geen idee wat zo iets verbruikt.

wie1963 zei:
Deze week zijn er weer wat onderdelen binnen gekomen voor de Kraft Commander, kan weer lekker wat gaan doen.
Voor de voeding wil ik een lipo gebruiken nu heb ik een 500 en 800 mah laten komen, maar heb geen idee wat zo iets verbruikt.
Klik om te vergroten...

Gezien de beschikbare ruimte gebruik ik zelf 300 mAh nanotechs, die houden het 45 minuten vol.
Ik heb er dan ook twee, als mijn batterijindicator aangeeft dat de spanning in de buurt van 7,4 V komt, stop ik de andere er in.
Dit is voldoende voor een dag vliegen en mocht het krap worden, laad ik de eerste weer op.
full

En waarom een Nano? Mike Kitchen gebruikt een ProMini, en zijn uitgebreide beschrijving is daar helemaal op gebaseerd.
(Niet dat er nou zo heel veel verschil in zit)

Max.

Zoals eerder aangegeven hebben de NANO en Pro Mini dezelfde processor, de beschrijving van Mike zal dan op beide van toepassing zijn. Mijn lokale leverancier heeft alleen Velleman en die voeren de Po Mini niet.

De opzet van Mike berust op de pin-configuratie van de ProMini, een aantal pinnen wordt in de sketch als pseudo-ground gedefinieerd, en de daarnaast liggende pin als input voor de diverse opties, waar dan een jumper al of niet opgezet wordt. De Nano heeft een andere pin-configuratie. Dat kun je natuurlijk allemaal aanpassen, maar voor een beginnende Arduino gebruiker lijkt het mij logischer om bij het oorspronkelijke ontwerp te blijven.

Als je wilt na-maken dan zou ik inderdaad hetzelfde spul gebruiken. Afhankelijk van je kennis kun je het ook op een ander boardje doen zolang je de Arduino pin nummers maar overeen laat komen, ook als ze op een andere plek zitten. Wil je zelf met Arduino aan de slag dan kun je het beste met een genuine boardje en de Arduino library's aan de slag.

Maar het wordt lastig om een jumpertje tussen D13 en A0 te zetten zoals in de beschrijving staat, aangezien daar bij de Nano nog twee pinnen tussen zitten......
Ik zei al dat het allemaal in de sketch aan te passen is, maar als je pas begint wordt het lastig, en heb je zeer waarschijnlijk hulp nodig ( en die kun je natuurlijk hier krijgen).
Iets anders, wat F2B al zei, de Nano Every heeft een andere chip, en mogelijk ook een andere architectuur. Nu wordt er in Mike's opzet gebruik gemaakt van de interne PWM functie om de PPM stream samen te stellen. Grote kans dus dat dat bij de Every net even allemaal anders werkt.

Zoals jullie mischien al gemerkt hebben ben ik een beginner in deze, zoals Max al eerder aangaf is het verstandig orgineel arduno te kopen, dat wil ik ook wel doen maar kon niet echt wat vinden, dus ik heb om te beginnen een niet orginele Pro mini 5v 16 mhz ATmega 328p gekocht die ik wil gebruiken, en kan ik altijd omruilen voor een orginelen.
Wat betreft de Nano Every, ik dacht kan ik maar vast hebben.

Mijn plan nu is dit netjes samen te bouwen in een zo simpel mogelijke configuratie, en werkend te krijgen, en daaruit verder te gaan step by step.

Ik wil iedereen die reageer super bedanken en hoop dat jullie mij verder kunnen helpen,

wie1963 zei:
Max al eerder aangaf is het verstandig orgineel arduno te kopen
Klik om te vergroten...
Dat was ik niet, dat was F2B, ik heb geen slechte ervaringen met clones.
Wel toevallig, ik sta juist op het punt om uit te zoeken wat je zou moeten veranderen om toch de Nano te kunnen gebruiken. Dat zou niet zoveel werk zijn, zodat je 'm toch uit kan proberen.
V.w.b. de Nano Every: Mike beschrijft waarom hij het uploaden met USBasp doet in plaats van de gebruikelijke seriële aansluitingen, ik weet niet of dat bij de Every ook kan c.q. noodzakelijk is.

Succes, groeten,
Max.

max z zei:
V.w.b. de Nano Every: Mike beschrijft waarom hij het uploaden met USBasp doet in plaats van de gebruikelijke seriële aansluitingen, ik weet niet of dat bij de Every ook kan c.q. noodzakelijk is.
Klik om te vergroten...
Als de bootloader klein genoeg is ( snel genoeg doorloopt) zal het wel loslopen.
Anders geen USB gebruiken.
Ik laad alles via de ISP aansluiting ( 2 x 3 pennetjes), of via een adaptor voetje, waar de hele Pro Mini in past.
Als je de headers daar flink bovenuit laat steken, dan kun je de Pro Mini in de print gesoldeerd laten zten en van bovenaf programmeren.

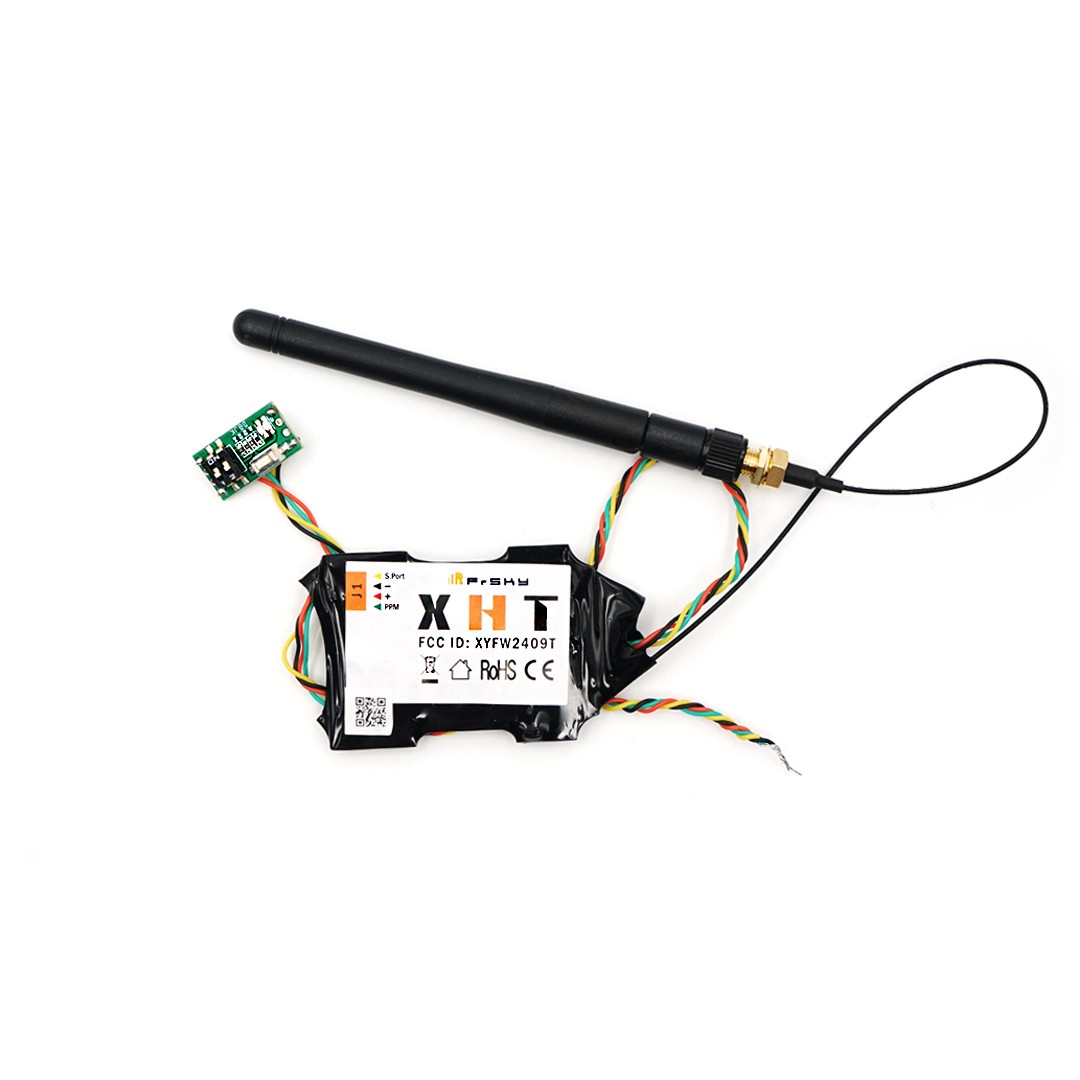

Binnenkort is het nieuwe FrSky HF-moduul XHT/LBT verkrijgbaar, perfect voor de ombouw van oude zenders naar 2,4GHz (D16 en LR12):

Laatst bewerkt:
Ik wil ook graag een 1 kanaals zender 2,4 gieg maken...met 1 stuurknuppel.

maar..zoals jullie dat bouwen kan ik niet..geen verstand van elektronica..

Derhalve ben ik op zoek naar een oude simpele 2,4 zender zonder beeldscherm..die demonteer ik en wat ik nodig ben bouw ik in de nieuwe kast.

Heeft iemand een simpele zender te koop??

Énke Blériot zei:
Heeft iemand een simpele zender te koop??
Klik om te vergroten...
Zoek eens op “Spektrum DX4E of 5E”, deze zenders worden bij Horizon RTF modellen meegeleverd en zijn vaak 2de hands te koop. Ik heb laatste jaar op de Luftzirkus een ongebruikte DX5E zender voor €15.- gekocht... (voor mijn Microaces modellen).

Wil je een zender met een 1functie (L/R) stick?
Om het model te trimmen en dan later over te schakelen naar "The Button"?
Of een tiptip (reed simulatie)?

Nee ...Reed simulatie...ik bedoel 1 knuppel met propo of nog mooier... reed functie. dus uitsluitend nix of volle uitslag met de knuppel..

Énke Blériot zei:
Nee ...Reed simulatie...ik bedoel 1 knuppel met propo of nog mooier... reed functie. dus uitsluitend nix of volle uitslag met de knuppel..
Klik om te vergroten...
Hier zie je hoe je een moderne reed set opbouwt: http://www.mode-zero.uk/viewtopic.php?f=26&t=126
Dat kan natuurlijk met één zo'n schakelaar voor een tweekanaals(=L/R)zender.
Daarvoor zijn complete, geteste Arduino (dat zelfde bouwsteentje dat het codeerwerk doet in je Black Box) programma's beschikbaar die, als de Arduino samen met een HF module in een kastje geplaatst, een complete zender opleveren. Vintage approved.
We hebben binnen TFA voldoende ter zake kundige soldeerders om je dat uit handen te nemen, zodat jij je kunt concentreren op het afwerken van zo'n projectje....

leuk aangeboden bruno maar ...dan ben ik van anderen afhankelijk en voel ik me weer bezwaard..

Wat ik zelf zou kunnen is een zender demonteren en het deel gebruiken wat ik nodig ben.

Onze Frits 37 heeft wat voor me ( spectrum) en ik weet ook nog net wat ik nu precies wil:
- 1 kanaals met propo stick
- 1 kanaals met ttip tip stick
- 1 kanaals met schakelaar

- wil ik er een extra schakelaar er in laten voor een hulpfunctie? tikkie up of contact motor verbreken etc.

Wat ik wel weet is dat ik een bestaande vintage zender qua uiterlijk zo goed mogelijk wil nabouwen..ben erg gecharmeerd van wat HBZweef heeft gemaakt .qua uitstraling..

En...ik wil het deze keer zo mogelijk graag zelf maken..dus dan zit ik aan een bestaande zender ontleden en deels gebruiken en in een vintage look omkasting.zetten..

Dus op zoek naar een eenvoudige zender en op zoek naar een voorbeeld 1 of 1+1 vintage zender om na te maken..
