Ombouw vintage zenders naar 2.4 GHz

Je moet die z.g. "guitar switches" nog wel modificeren zodat ze niet in de uiterste stand(en) blijven staan, maar altijd naar de middenstand terugveren. Ik heb er wel over gelezen, maar vind het nog steeds moeilijk te begrijpen hoe. Iets met plaatjes verwisselen of zo..........
Normaal blijft de schakelaar in de uiterste standen staan (kiest één van beide gitaar pickups), doordat het 'neusje' van de hevel vastloopt op het schuine deel van de ene contactveer.
Als je die twee contactveren omwisselt, loopt de hevel niet meer vast en veren de contacten steeds terug in de middenstand.

Ik wilde de stick voor de Macgregor eigenlijk bij Ali bestellen of uit een andere zender slopen . Ik word namelijk net als Henk niet gehinderd door heel veel electronica kennis. kan Netjes solderen en de stekkertjes op de juiste plaats drukken lukt echter best redelijk ;-).
Dat is dan geregeld....:D
Jij hebt, als ik het even overzie, dus een Arduino nodig met 1 propokanaal (het was immers een Digimac) en 1 schakelkanaal.
Dat laatste is mogelijk. Kopiëren we schaamteloos uit mijn Little Black Box.
Je throttle gaat dan op een 4 stappen caroussel: uit, hoog midden, vol, laag midden, uit, enz.

Ook een kassie voor mij?? (van de Mc Gregor).

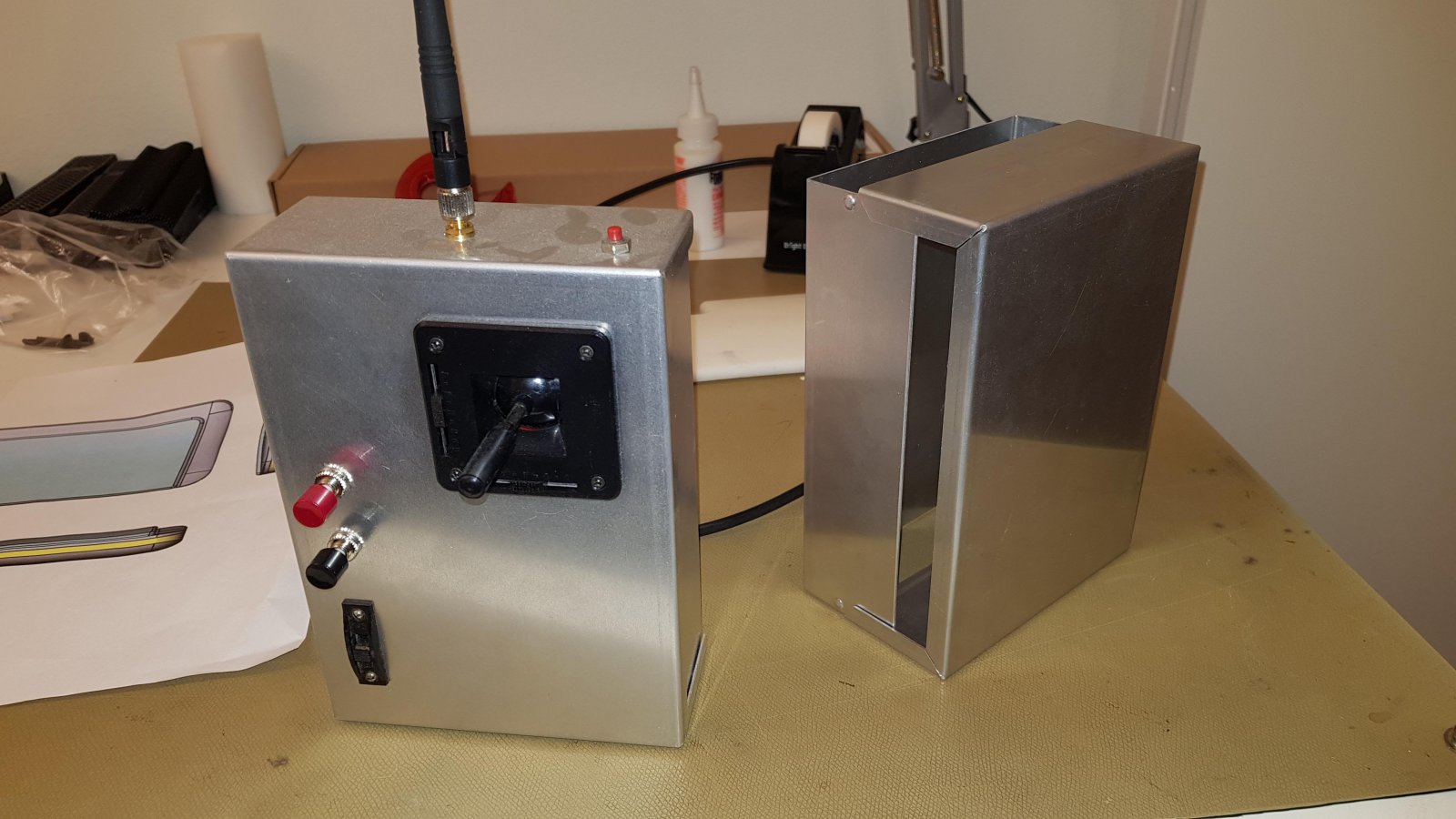

... of een metalen box als behuizing gebruiken:


Mocht iemand voor z’n vintage zender nog gimbals nodig hebben. Ik heb twee Frsky Taranis gimbals liggen voor de liefhebber. Gratis overnemen op ons veld in Zwolle of opsturen tegen portokosten.

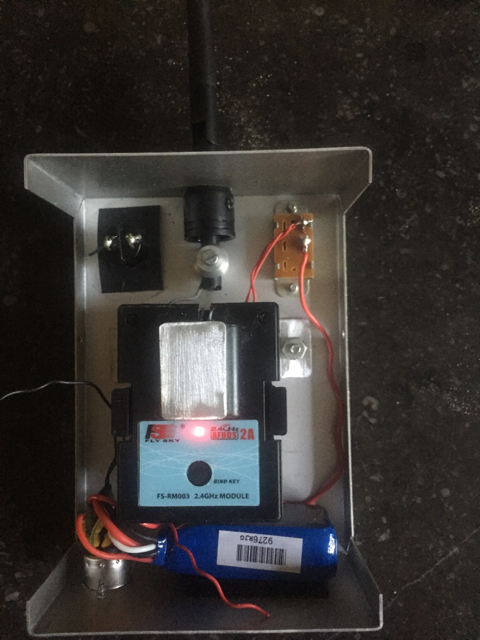

Voeding in de Kraft gebouwd tevens deze voorzien van een Din ingang zodat de accu makkelijk geladen kan worden, en nu op naar de besturing.

Ik begin toch wat te twijfelen over een metalen kast...bij de Good Brothers zender hebben jullie mij verzekerd dat de antenne best in de houten kast mag zitten...maar bij gebruik van een metalen kast lijkt me dat niet toegestaan...

Ik zou het liefst de 2,4 antenne uit het zicht hebben en er een dummy telescoop op zetten...dus zit ik toch weer aan een keurig dunwandige houten kast te denken.

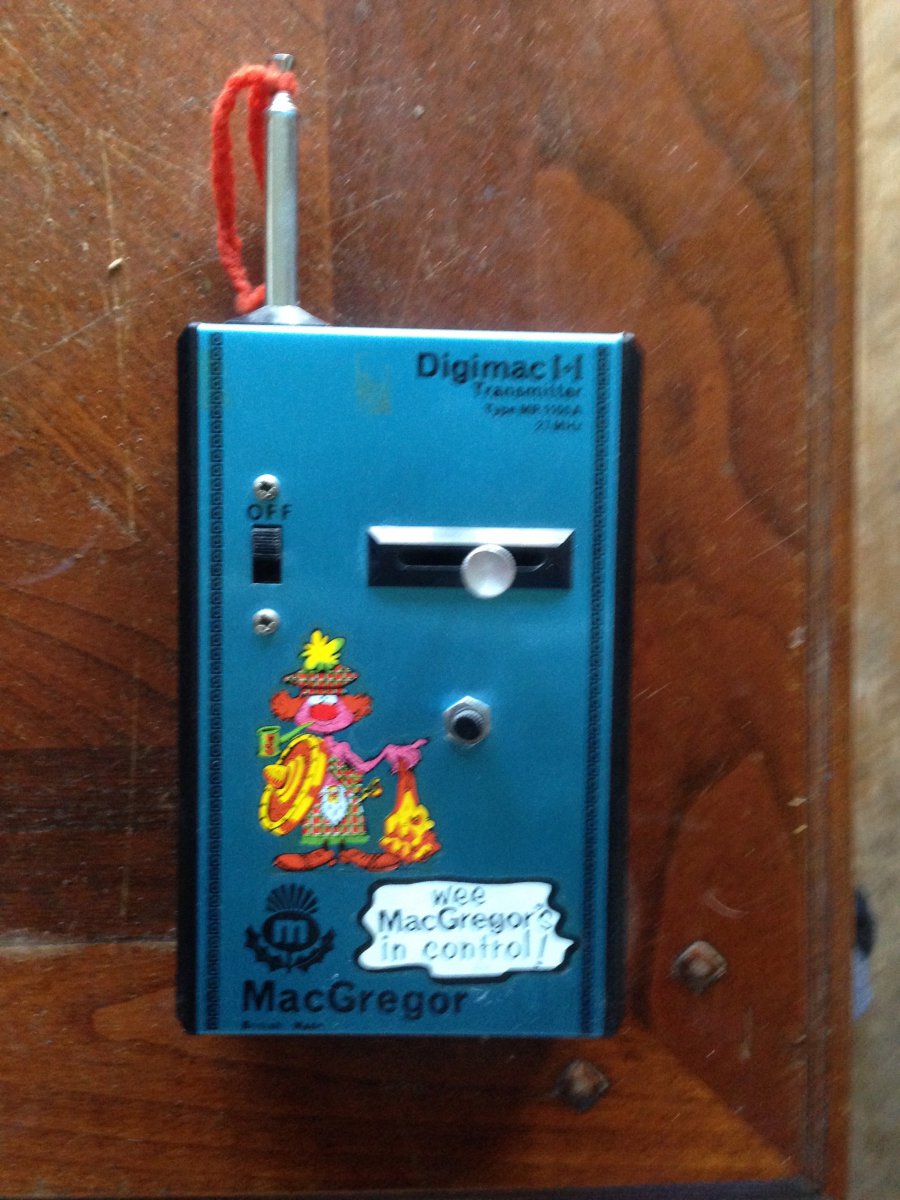

JanHein het ik het goed begrepen dat jij een Digimatic/Mc Gregor bezit?

Wat zijn de kast afmetingen?


En het zelfde voor de C&S Hawk..iemand een idee wat de kastafmetingen van een dergelijke zender ongeveer zijn?

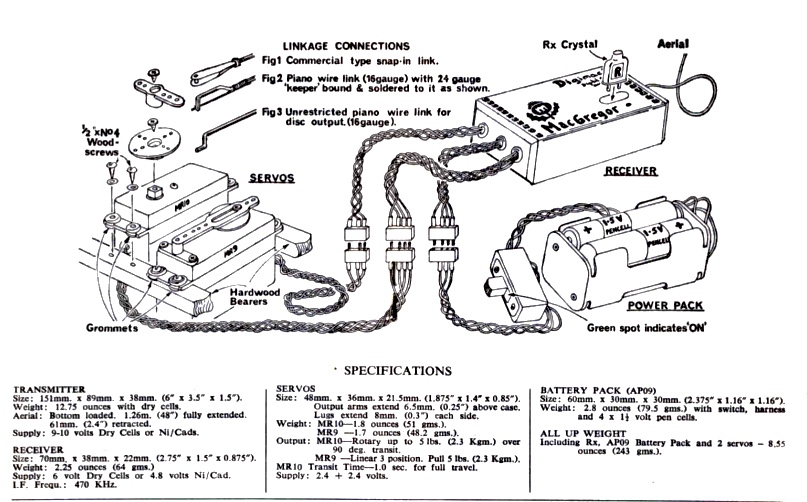

Bedankt das net wat ik nodig had...(JanHein maten van het kassie heb ik dus bij deze)



2,4 antenne in de metalen kast gaat niet werken?? ( dus wil ik de antenne uit het zicht hebben dan zal ik een triplex zenderkast moeten maken denk ik toch..)


En voor alle duidelijkheid...ik ga beide zenders namaken...de McGregor met 1 richting stick propo ( en wat schakelaars) en de Hawk helemaal 6 kanalen Reed.

Een houten kastje met blauw transparante krimp folie er overheen en het is net echt . stuk goedkoper ook dan alu laser snijden .

rest van de onderdelen rollen uit de 3 d printer . dummy antenne er op en de 2,4 binnen in

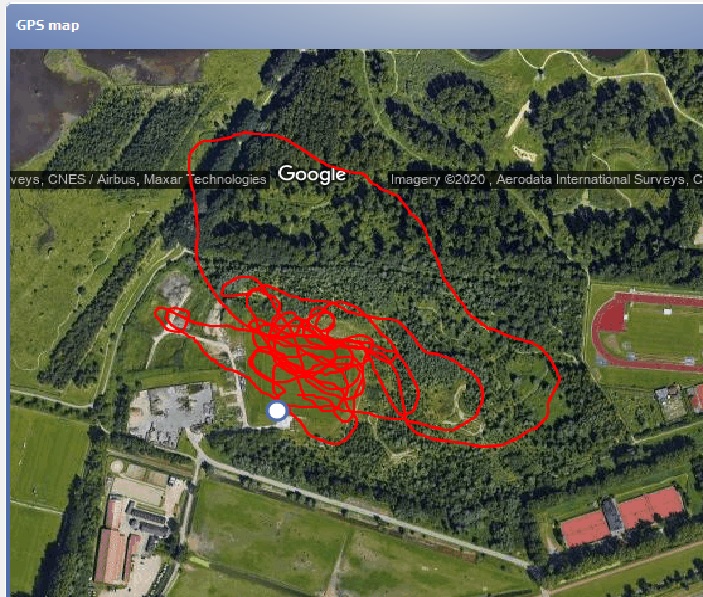

Gisteren de vintage Poly Prop zender, op basis van een Arduino Pro Mini en een losse zendmodule, als leerlingzender gekoppeld aan mijn Jeti zender. Frans heeft gefigureerd als leerling en alles werkt perfect. De Poly Prop zender is draadloos verbonden met de Jeti zender die op zijn beurt contact houdt met de ontvanger in het toestel. Alle telemetrie wordt opgeslagen in de Jeti zender. Alles werkt zoals ik hoopte/verwachtte.




Laatst bewerkt:
Heren ,
Wie kan mij helpen mijn oude sam junior om te bouwen naar Jeti ?
Zijn er foto‘s hoe ik dit kan /moet doen.
Deze zender heb ik nieuw gekocht in de 80 jaren toen ze net uit kwam .
Daar na heb ik nog jaren gevlogen met polyprop van Hans Brinkman ( is een tijdje mijn overbuurman geweest in Ellecom)
Misschien is het mogelijk deze ook nog eens omtebouwen .

Hans

Al mijn "wijsheid" op dit gebied heb ik van dit forum: http://mode-zero.uk/ Een ombouwbeschrijving vind je hier bij het eerste item: http://mode-zero.uk/viewforum.php?f=27&sid=b73ae3b946e1c3fecece7b41aa675031 Het is een complete beschrijving met met een link naar de benodigde software.

Over het programmeren van het processorbordje is ook informatie te vinden op het forum.

De SAM heeft waarschijnlijk aparte trimpot's dat maakt het iets lastiger, maar de oplossing staat ook op de site.

Kijk ook eens hier http://www.singlechannel.co.uk/ onder de tab "Blogs".

Aangezien JanHein langskomt ( voor o.a een stick) vanmorgen maar eens weer een "elektronica uurtje" gedaan..

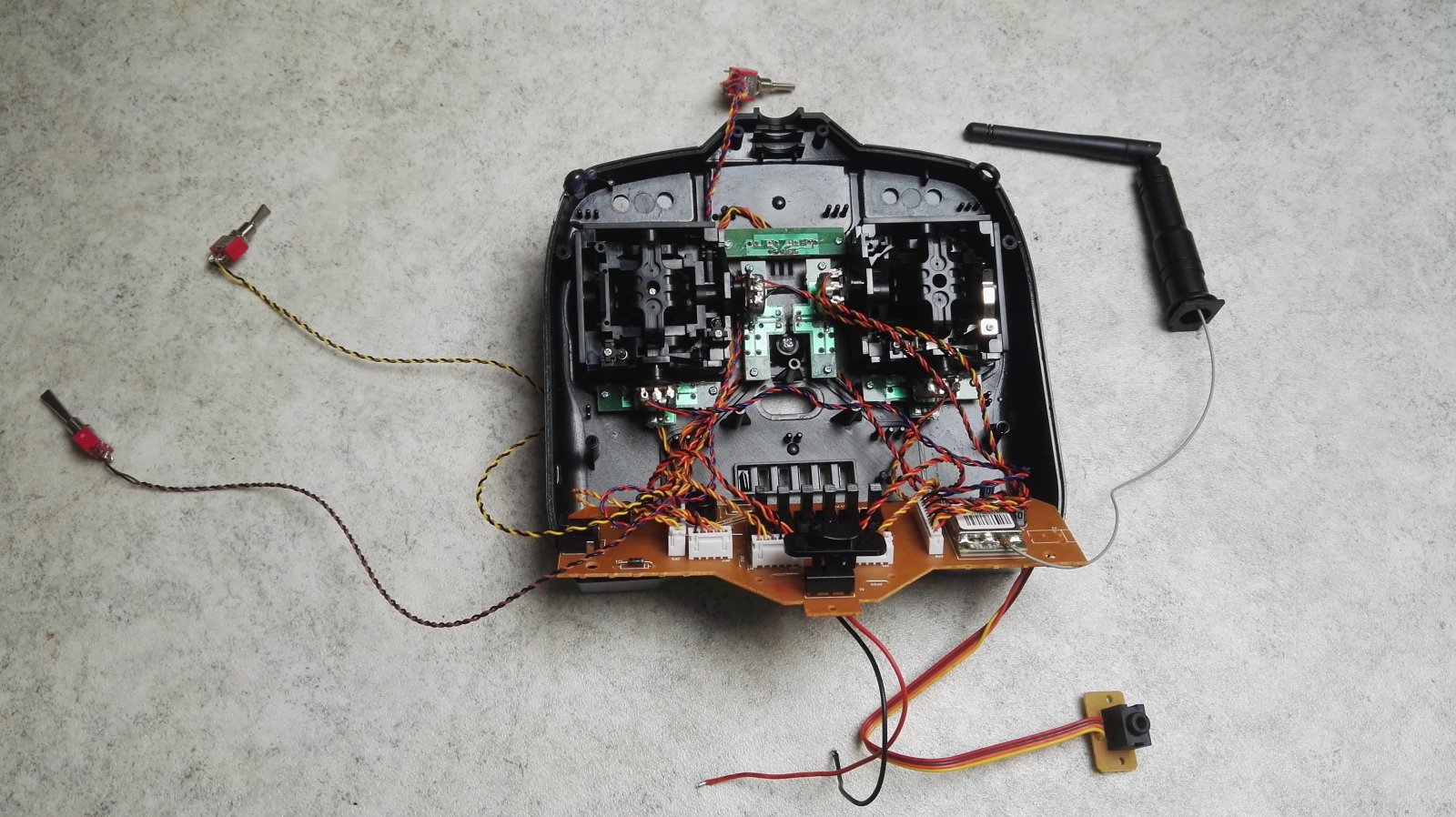

De Spectrum voorzichtig gedemonteerd..heerlijke begrijpelijke techniek alles met stekkers...wel fff opgeschreven wat waar zit ( kleurtjes snoer)..

Gelijk de eerste vraag: rechts onder de trainer plug..die wil ik niet meer toepassen..kan ik die van de print los solderen..dan werkt de zender nog steeds?

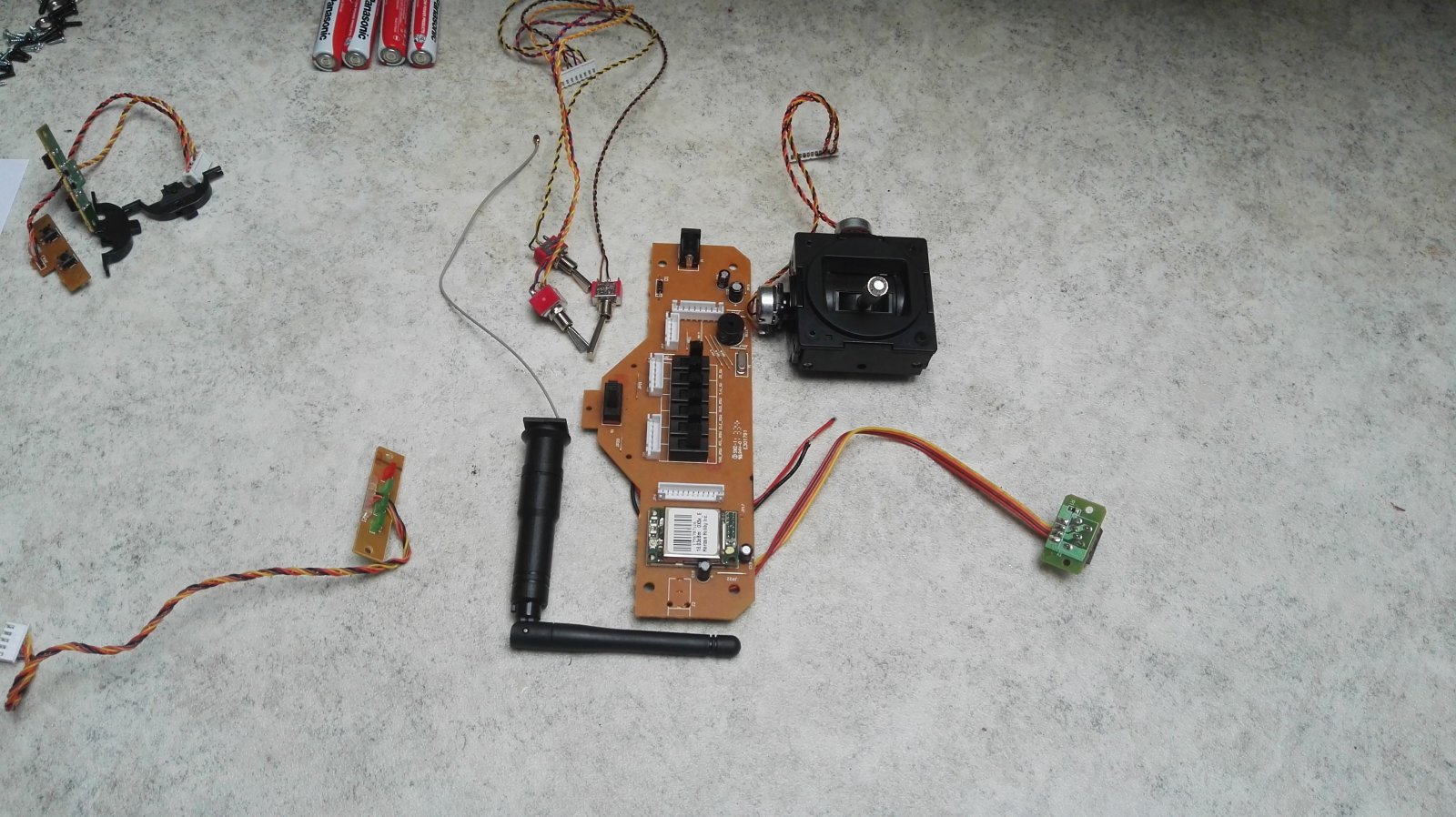

Dit blijft er over wat in de nieuwe kast moet komen..valt wel mee..

De schakelaars:
- trainer ( nodig voor de bindprocedure en komt inpandig)...hoe was dat ook alweer Frits??

- rate ( 2 standen (ach waarom niet...zet ik bovenop de kast naast de dummy antenne)

- KAN 5 (een 3 standen..komt op de voorkant) dat gaat het hoogteroer worden..(tikkie down en tikkie up meer een soort trim)

- het plaatje met de LED's (ach ook deze maar en dan wel achterop de kast)

- de 2,4 antenne ( komt in de houten kast)

- een probleempje..de laadbus aansluiting in net andersom dan bij Futaba ( al mijn zenders) centrum is de min..dat moet ik aanpassen want een speciale laadkabel gaat een keer mis..

- in het midden van de printplaat zitten 6 schakelaars die blijven functioneel.....4 voor de stick draairichting omkeer functies ( waar ik er dus 1 van gebruik)

- en nog 2 stuks schakelaars.. Waar zijn die voor?? Opschrift:T/V_ Sw en JR_ Sw

- de 6 schakelaars worden afgedekt met een los plaatje.

- een vraagje...links zie je de elektronische trimmen liggen.. die wil ik er niet op hebben..mag ik die achterwege laten?? werkt de stick dan nog wel??( wordt een sleuf gat met alleen richting functie)

- nog een vraagje: voeding was 4 x penlight= 4 x 1,5 = 6 volt. Mag dat 4 stuks oplaadbaar zijn? 4 x 1,2 = 4,8 of moet ik er dan 5 van maken 5 x 1,2 = weer 6 volt ..of was deze zender al bedoeld voor 4 x oplaadbaar is 4,8 volt??






Zo moet het worden...eens wat meten of de originele kast afmetingen toereikend zijn.

Of na het los solderen van de print de zender nog werkt, is een lastige vraag. De potmeters zijn dan niet aangesloten. Het is de vraag of de software daarvan in de war raakt. Een onderbouwd antwoord kan ik niet geven.

Volgens de handleiding is de een schakelaar voor het wisselen van de mode, 1/3 of 2/4. De andere schakelaar is een elevon-deltamixer. Zie: https://www.spektrumrc.com/ProdInfo/Files/SPMR4400-Manual.pdf

De trimschakelaars kan je als er geen verdere componenten als weerstanden op de print zitten weglaten. De schakelaars zijn maakcontacten. Het maakt niet uit of de schakelaars open staan of niet aanwezig zijn. Zou de schakelaars eenmalig aansluiten op de neutrale kanaaltijd in te stellen (trim in het midden zetten).

Of je 4 of 5 penlite accu's moet gebruiken is ook een lastige vraag. Vier batterijen hebben een maximale spanning van 6 volt en die zakt vrij snel in. Vijf accu's kunnen vers geladen een spanning van meer dan 7 volt hebben. Maar ook die zakt snel in. Zou beginnen met 4 penlite accu's en kijken wat de gebruiksduur is.

Bedankt...

- ik zet de trimmen binnen in de kast

- zelfde met de trainer aansluiting..

dan wijzigt er niets...en is de kast toch 'schoon" van buiten.

ok 4 oplaadbare

ik heb nog even een volle agenda, maar het tekenwerk voor het kastje (Mc gregor ) is klaar , zodra ik even gelegenheid heb ga ik de onderdelen voor zover van toepassing printen. en laat ik even de rest van de onderdelen snijden. inmiddels wel een testje gedaan met blauwe watergedragen airbrush verf en een sponsje. daar krijg ik een voor mij acceptabel resultaat mee. .
