Ombouw vintage zenders naar 2.4 GHz

Ja..wat ik bedoel..probeer mij eens uit te leggen wat jullie er mee aan het doen zijn...ik weet dat het intern 2,4 gaat worden maar dat de servo's straks wel gaan galopperen...hoe gaan jullie dat doen..en hou het (voor mij) een beetje eenvoudig qua vakjargon..:D

Het idee was, de zender om te bouwen naar een standaard proportional set, m.b.v een Arduino encoder, nauw verwant aan wat ik in de Zwarte Doosjes heb gebruikt.
Aan de ontvangerkant is dan de keuze uit standaard servo's (saai).of (veel leuker) een Arduino printje dat met twee servosnoertjes in de L/R, H/L kanalen van de (standaard) ontvanger zit geprikt, met aan zijn andere kant twee draden die naar een echte GG servo/actuator gaan. (echt Galopping Ghost). http://mode-zero.uk/viewtopic.php?f=25&t=900

Ik doe dat programmeerwerk wel, als het zover is.....

Ff een update van de GG zender van Enke,
binnenwerk is inmiddels voorzien van een encoderboardje, niet op basis van de arduino uno maar op attiny85. Phil heeft een simpele 3 en 4 ch versie gemaakt op basis van attiny85.
Zie https://mode-zero.uk/viewtopic.php?f=27&t=738. De attiny85 is te programmeren met de USBASP programmer via de arduino IDE omgeving. Het heeft even wat tijd gekost om de programmer aan de praat te krijgen. Hier bleek een andere driver voor geïnstalleerd te moeten worden onder Windows 10.
Om een attiny 85 te kunnen programmeren met de USBASP programmer dien je in de arduino IDE het board op te nemen in de bibliotheek.
De sketch geladen van Phil en in de attiny85 geladen. Phil heeft een uitgebreide handleiding geschreven om het boardje te kunnen gebruiken.


De schakelaars en knuppels zijn gebruikt in de update naar 2,4 GHz. links en rechts zijn potmeters die als trim werken op hoogte en richting roer. De fast/slow schakelaar kan worden gebruikt om gas te regelen in 2 standen of oor het uitzetten van de spoelen op de motor.



Ook voor de recoder voor GG heeft Phil G een attiny85 gebruikt, zie https://mode-zero.uk/viewtopic.php?f=25&t=599



Bij dit board hoeft geen wijziging aan het boardje plaats te vinden zoals bij het zenderboard nodig is. Verder is de actuator erg kwetsbaar, de tijd en veroudering van het kunststof heeft geen goed gedaan. In US verkoopt Phil nieuwe geprinte exemplaren. Dus dat gaan we nog even bekijken om hier ook te proberen.

De zender nog niet kunnen testen, moet nog even een futaba 2,4 GHz ontvanger regelen. De GG recoder werkt. De sturing van de motor nog niet nog even naar de eindtrap kijken waarmee de motor wordt aangestuurd. Wordt vervolgd.

Laatst bewerkt:
  • Like
Reactions: Cnn
Heel mooi Gerhard.

De zender blijkt dus zoals je me vertelde een extra functie te bezitten ( naast richting en hoogte) tw een schakelaar waar een separaat servo aan kan..die is dan voor contact uit van de sparky ( de zwarte schakelaar)...zeg ik dat goed??

De originele Rand actuator kan zeker geen 5 volt aan welke de normale opzet van de GG decoder levert. De clone van Phil wel.
Voor mijn versie met de originele Rand heb ik nog een DC-DC converter van 5 naar 2.5 volt gemaakt.

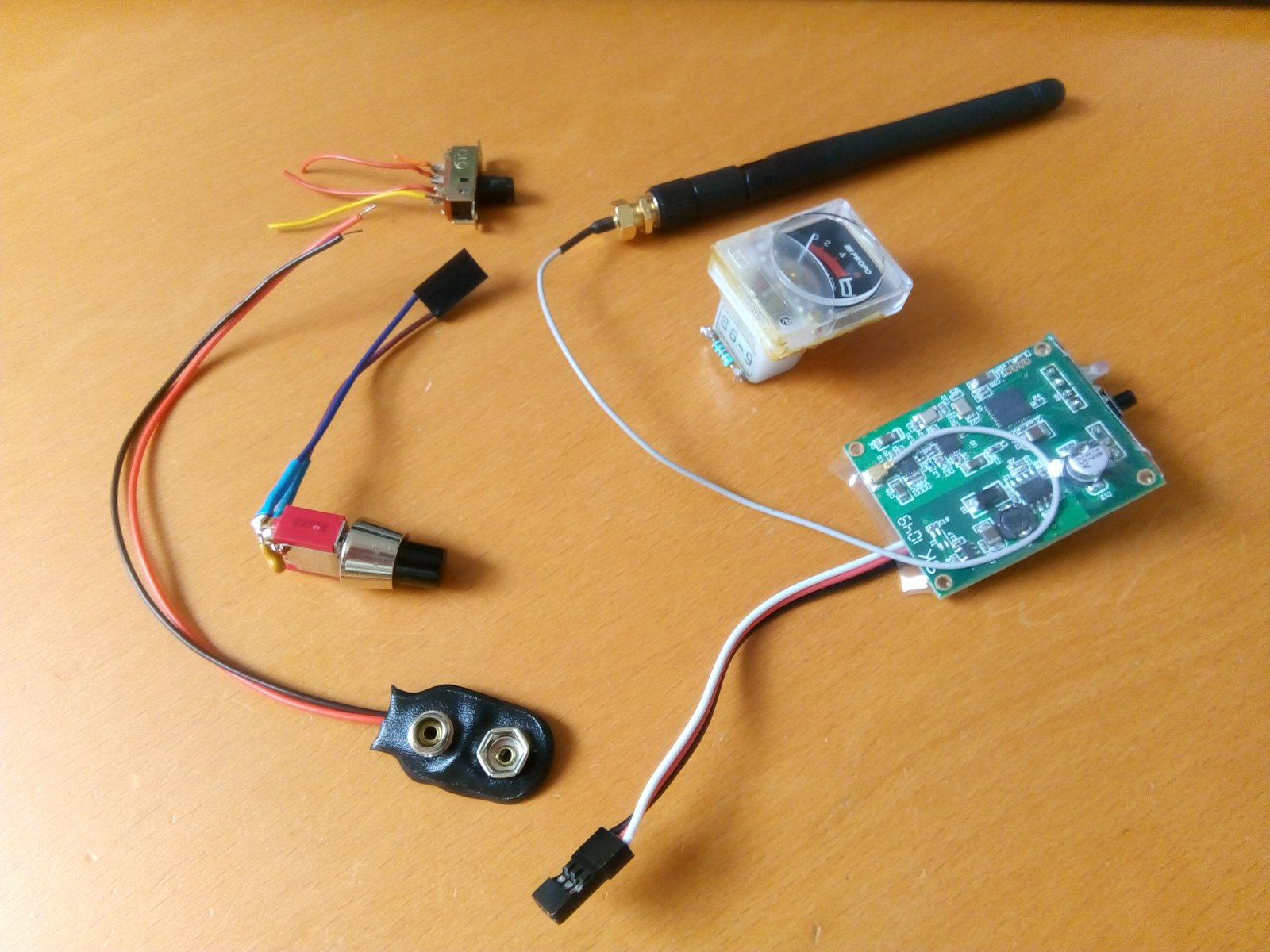

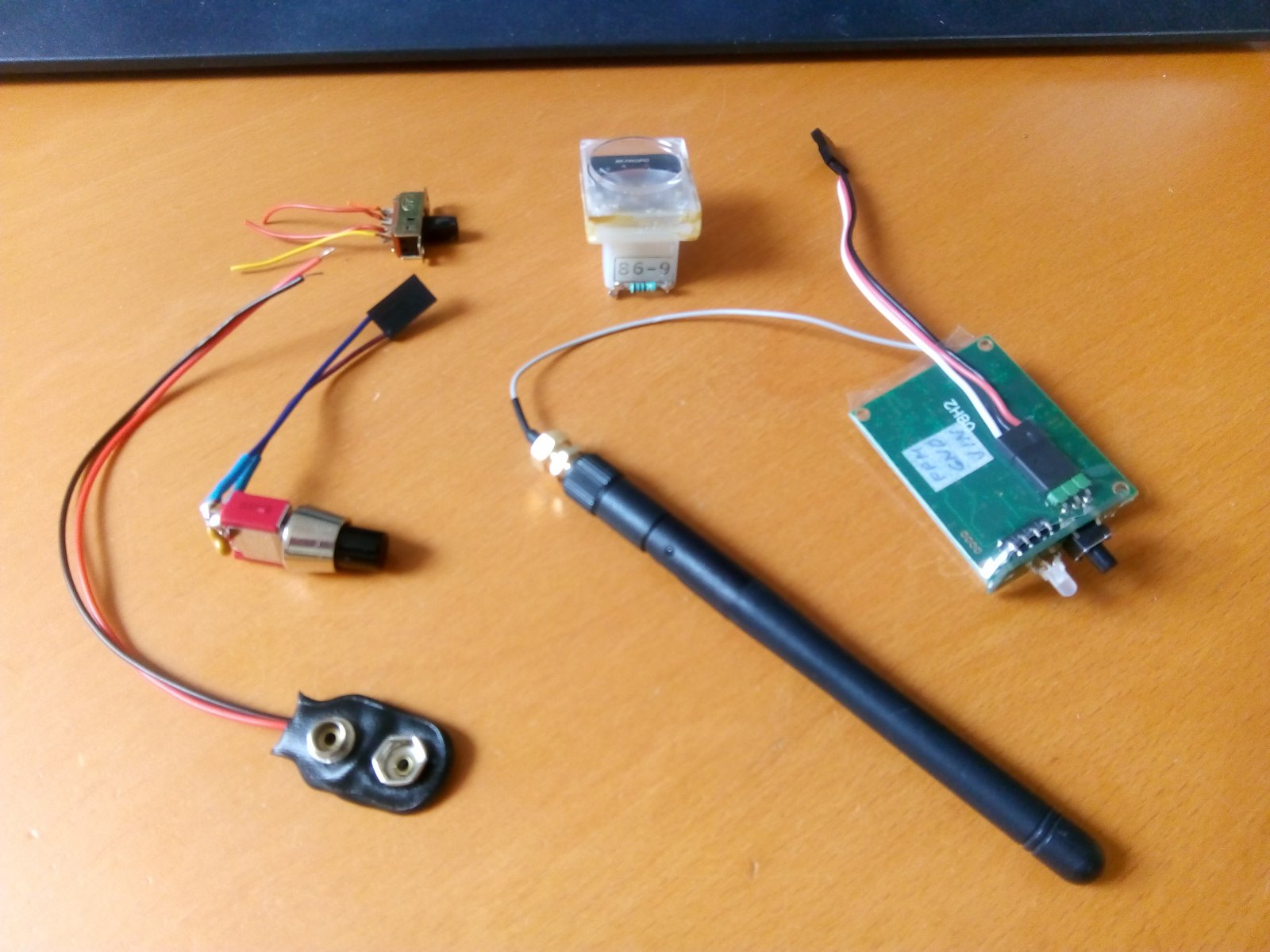

Ik heb wat spulletjes verzameld om een zender om te bouwen. Uit respect voor dit stukje industrieel erfgoed heb ik besloten dat niet te doen en de zender ondergebracht bij een liefhebber. Het gaat om een FrSky DHT module die alleen met V ontvangers werkt, een voltmeter, schakelaar en 9V aansluiting. Er zit dus geen telemetrie op. Stuur even een PB als je interesse hebt.

IMG_20200604_113744.jpg IMG_20200604_113720.jpg

En de liefhebber................ Dat was ik:banana: . Ik heb al maanden gezocht naar een Futaba single channel en nu eindelijk gelukt met dank aan Erik. Ik vind het ook zonde om 'm om te bouwen. Per slot heb ik de replica voor het echie. Het origineel staat nu op de plank (in originele doos) en af en toe komt tie uit de doos, snuffel ik er aan en denk aan lang geleden.
Op verzoek mogen jullie ook even snuffelen en kijken. Wel vanaf 1,5 meter, dat spreekt voor zich.

Ik ben eindelijk zo ver dat ik de Kraft series 79 kan gaan testen, lang bezig geweest voordat ik het Diy more boord geprogrammeerd had met het nieuwe programma van Phil, maar zo als het er nu uit ziet is dit gelukt, kan de timer instellen.
De volgende stap is de HF kant, ik wil het FRSky XHT module bestellen bij Ali nu wordt er gevraagd Fcc non EU of EU LBT, welke optie moet ik kiezen, ik kom er niet uit.
Al met al weer veel geleerd en wat geweldig om hiermee bezig te zijn.

EU LBT (listen before talk) voldoet aan de Europese regels en daar is niets mis mee.

Één vraagje...
Heb je al FrSky ontvangers?
Want die moeten ook wel geschikt zijn voor het D16 LBT protocol.
De D8 spullen die ik bijvoorbeeld gebruik kunnen dat niet zondermeer. Er schijnt wel D16 LBT firmware in te kunnen worden gezet, maar daar moet ik mij dan nog eens in verdiepen.

Bruno, ik heb geen ontvangers, ik ben van plan ook een ontvanger te bestellen, ik ga er van uit dat ik een ontvangertje kan kiessen die in het lijsje van de XHT module wordt aangegeven.

Bruno, zo ver ik uit de documentatie kan halen kan je de Mode and Compatibility instellen te kiezen tussen D8, D16, LR12.
Ik had V8 FR-11 ontvanger geselecteerd die het D8 protocol gebruikt.

Deze protollen materie is voor mij geheel nieuw nooit bij stil gestaan, 2 jaar geleden de hobby weer op gepakt met een oude Futaba, waar ik nog een paar ontvangers bij had.

Voor dit project zoek ik een simpel ontvangerje, in de eerste instantie wil ik de Kraft set gaan gebruiken in de Blazer en Tomboy.

Wat geweldig leuk om hiermee bezig te zijn en in dit vintage clubje te zitten.

Frits, ik ga direct kijken naar een ontvanger met D16 protocol, als ik wat gevonden heb wil je dan even mee kijken?
