Bouwverslag Pander D 1:4

Discussie in 'Vliegende schaalmodellen' gestart door WV, 28 aug 2014.

  1. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.447
    Locatie:
    groningen
    Uitstekend idee! :thumbsup:

    ;)

    Ik heb geen alternatieven of afbeeldingen; komt vast goed.

    Succes!


    jan.

  2. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen

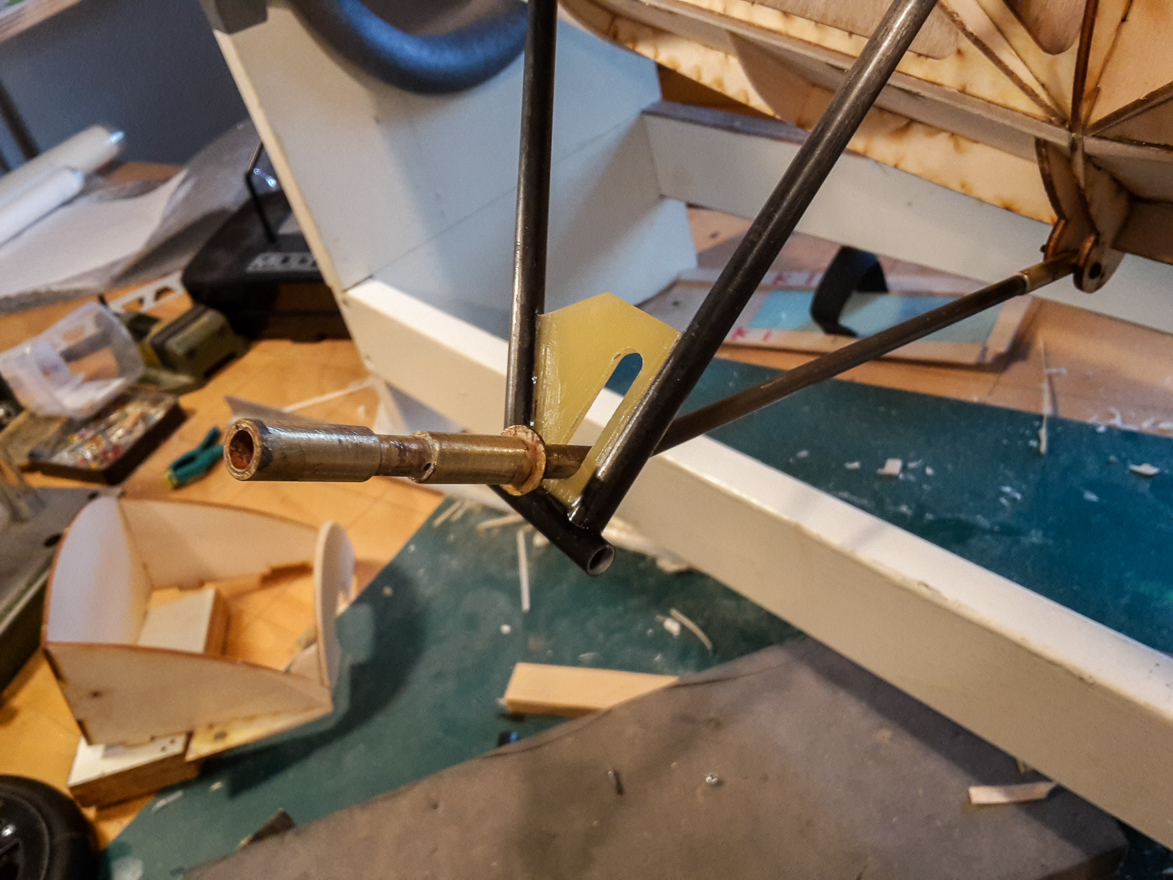

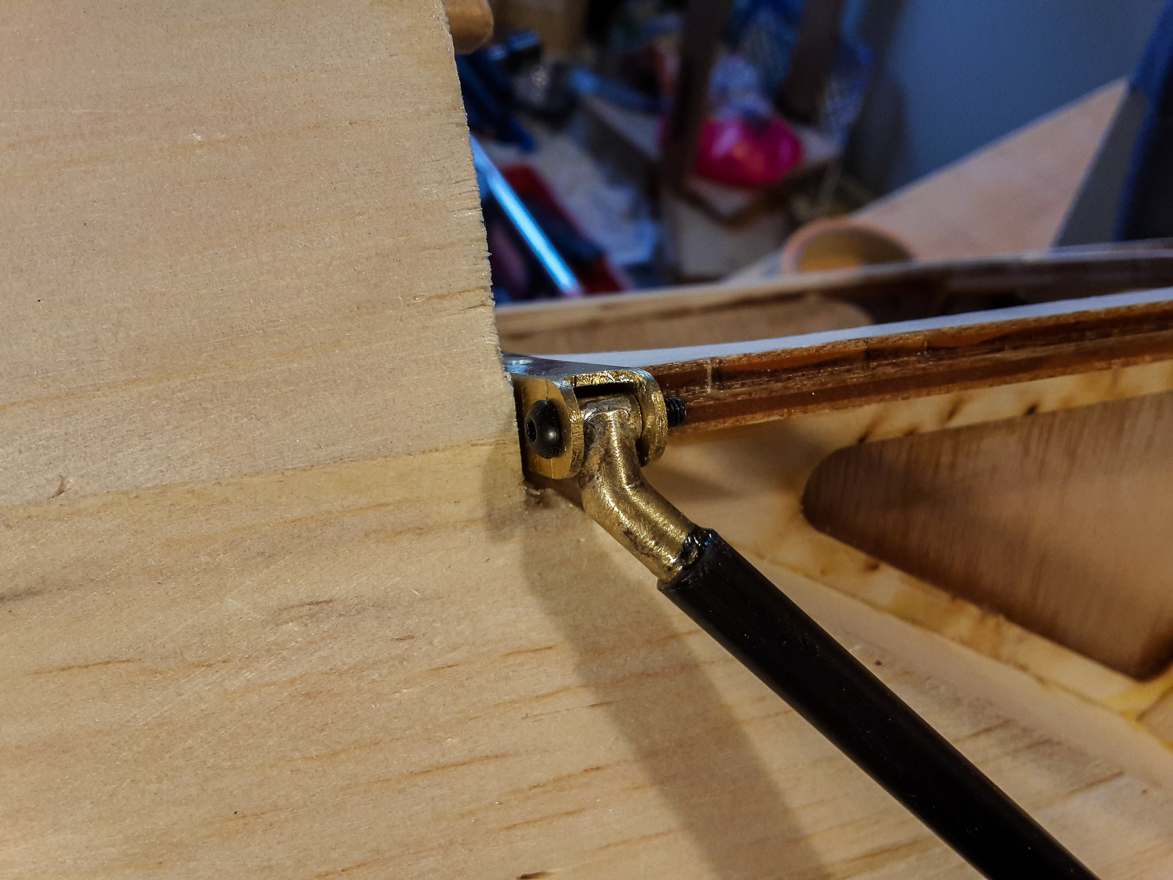

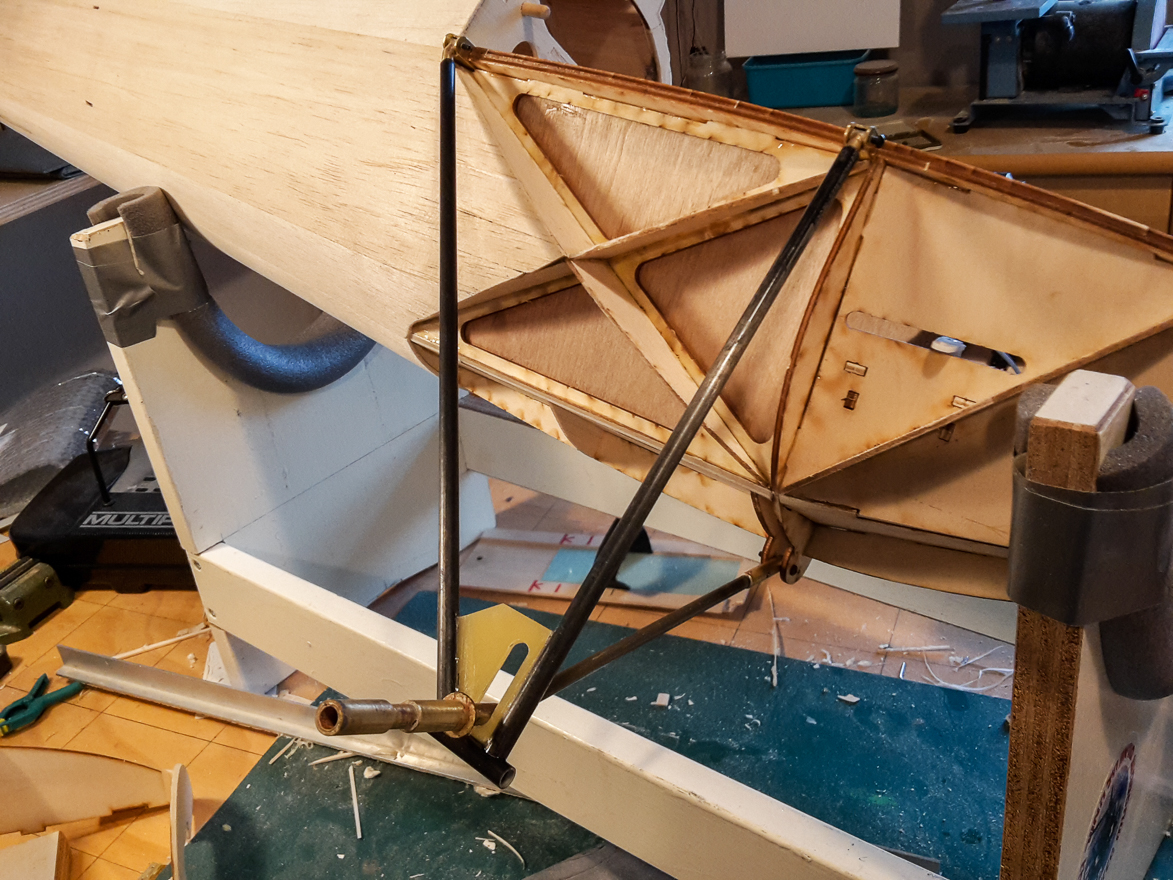

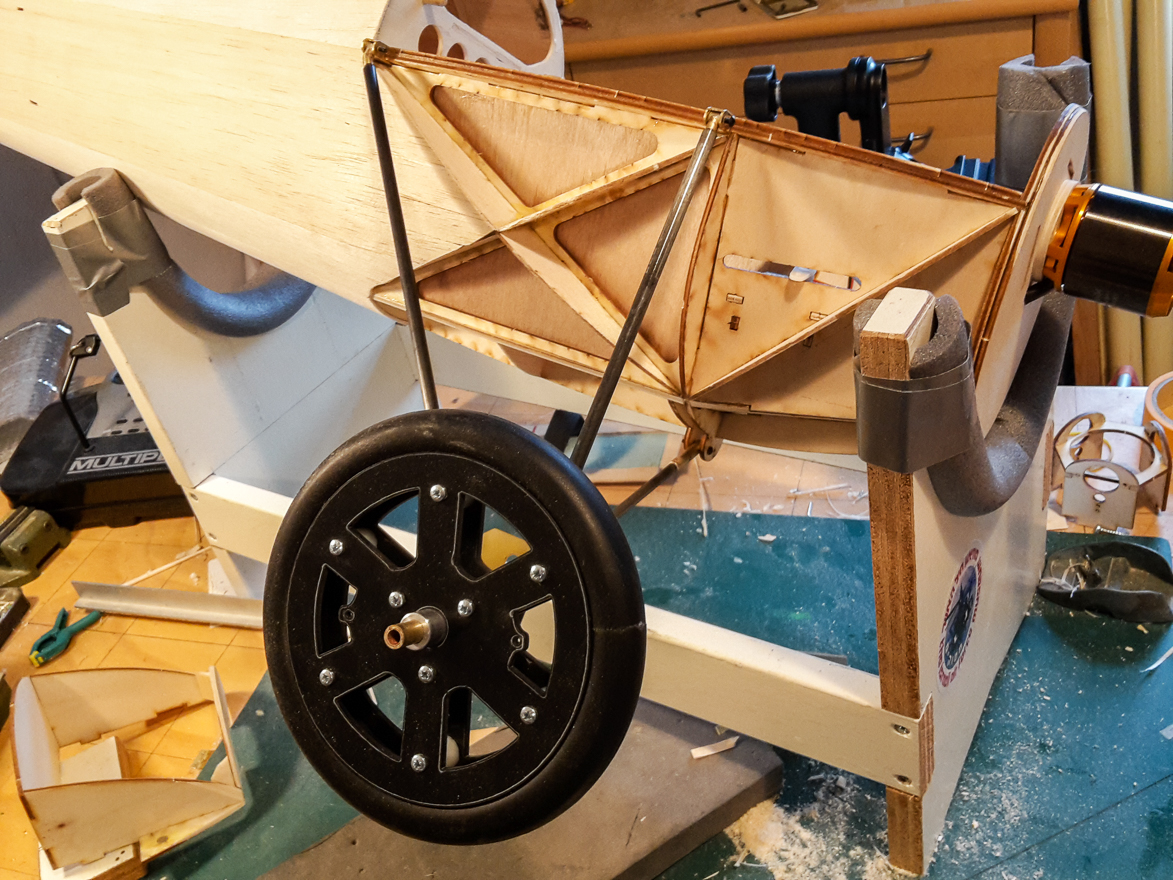

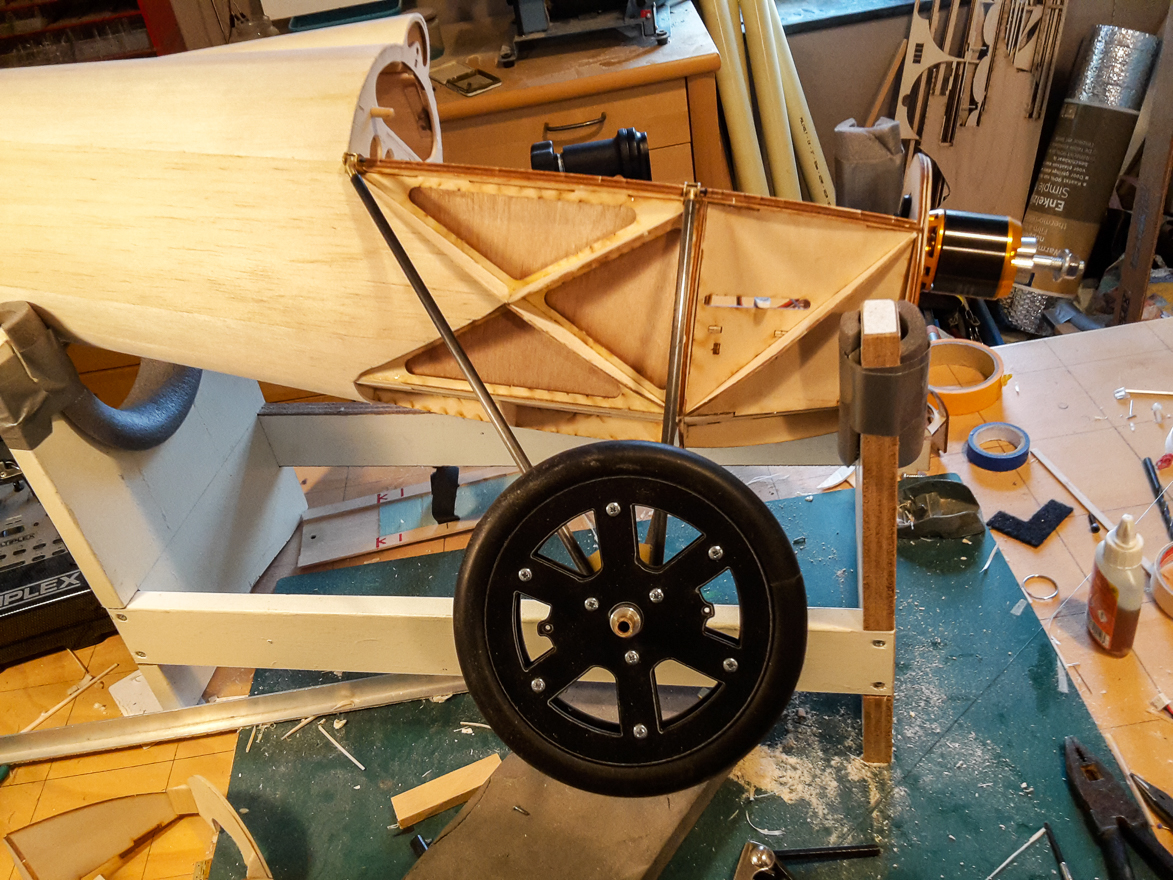

    Landingsgestel begint wat te worden.
    Welk elastiek kan ik het beste gebruiken voor de vering?

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Énke Blériot en E.hof vinden dit leuk.
  3. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Hoi Wouter, dat ziet er weer goed uit :thumbsup:
    Elastiek 3mm bestel ik meestal bij Mick Reeves, Toni Clark verkoopt het ook (maar is wat dikker) en wellicht kun je het in NL ook ergens kopen
    (evt. bij een watersport zaak?) Het wordt ook wel gebruikt voor de bunjee start van E-kisten.
    Post-elastieken werkt niet, wordt bros na verloop van tijd
    Als je de onderste pijp van je landingsgestel iets verlengd (evt. koolstof stang inlijmen) kun je hier het elastiek omheen halen.

    Groeten, Ralf

    WV vindt dit leuk.
  4. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.447
    Locatie:
    groningen
    Zeilsportbenodigdhedenwinkels (?) hebben ook elastiek in allerlei soorten en maten.


    jan.

    WV vindt dit leuk.
  5. bastiaandj

    bastiaandj

    Lid geworden:
    1 okt 2004
    Berichten:
    284
    Locatie:
    Nieuwe Tonge
    O-ringen werken ook goed als elastiek

    WV vindt dit leuk.
  6. Énke Blériot

    Énke Blériot PH-SAM

    Lid geworden:
    29 jul 2014
    Berichten:
    2.012
    Locatie:
    Zwolle
    WV vindt dit leuk.
  7. Dickie

    Dickie Guest

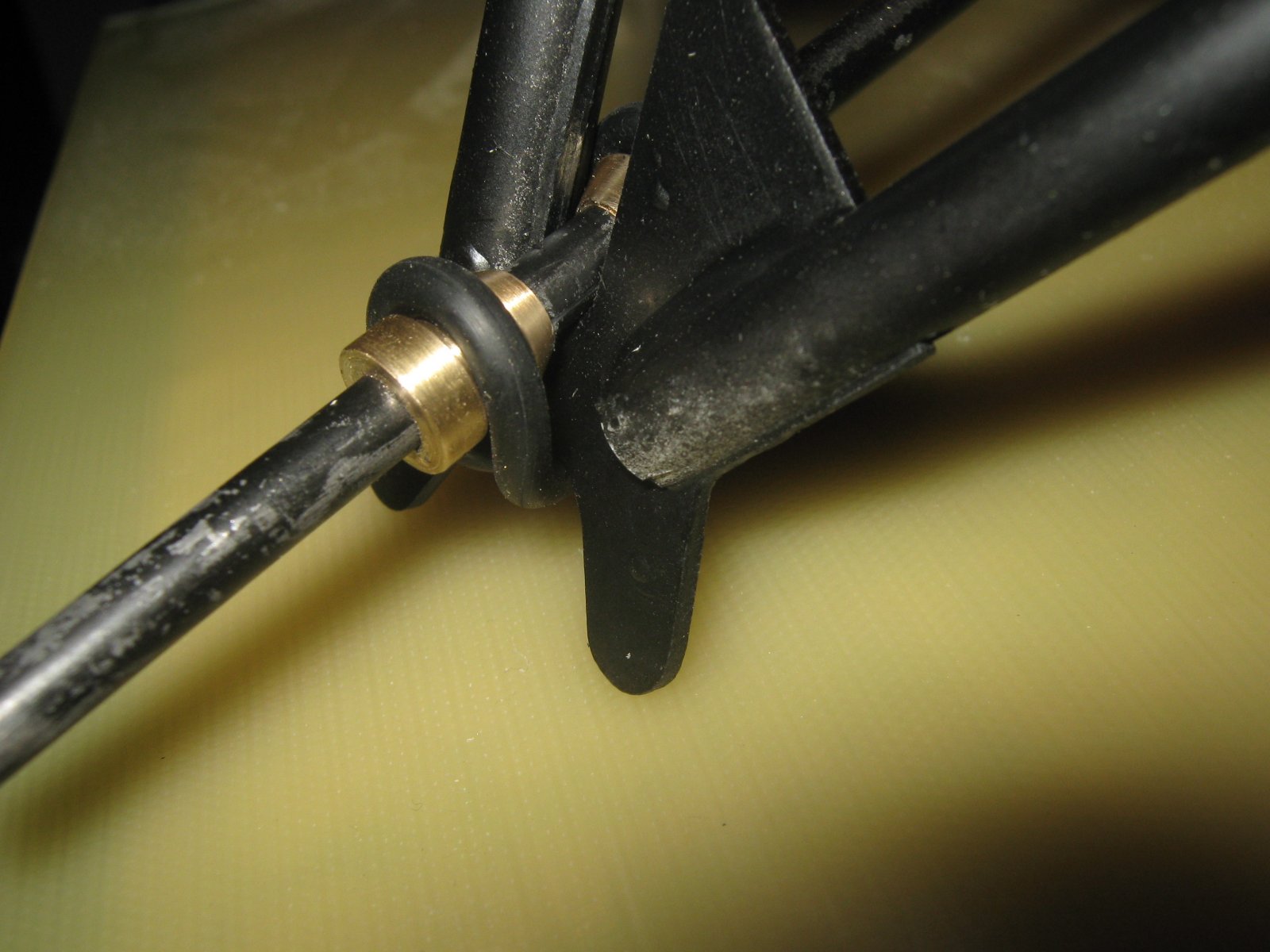

    Zo zit het bij de Carley 1:4 industrie o ringen.

  8. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Chique. Mooi gedraaide busjes ook!
    Heb intussen elastiek besteld bij paracord. In allerlei kleurtjes per meter verkrijgbaar.

  9. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen

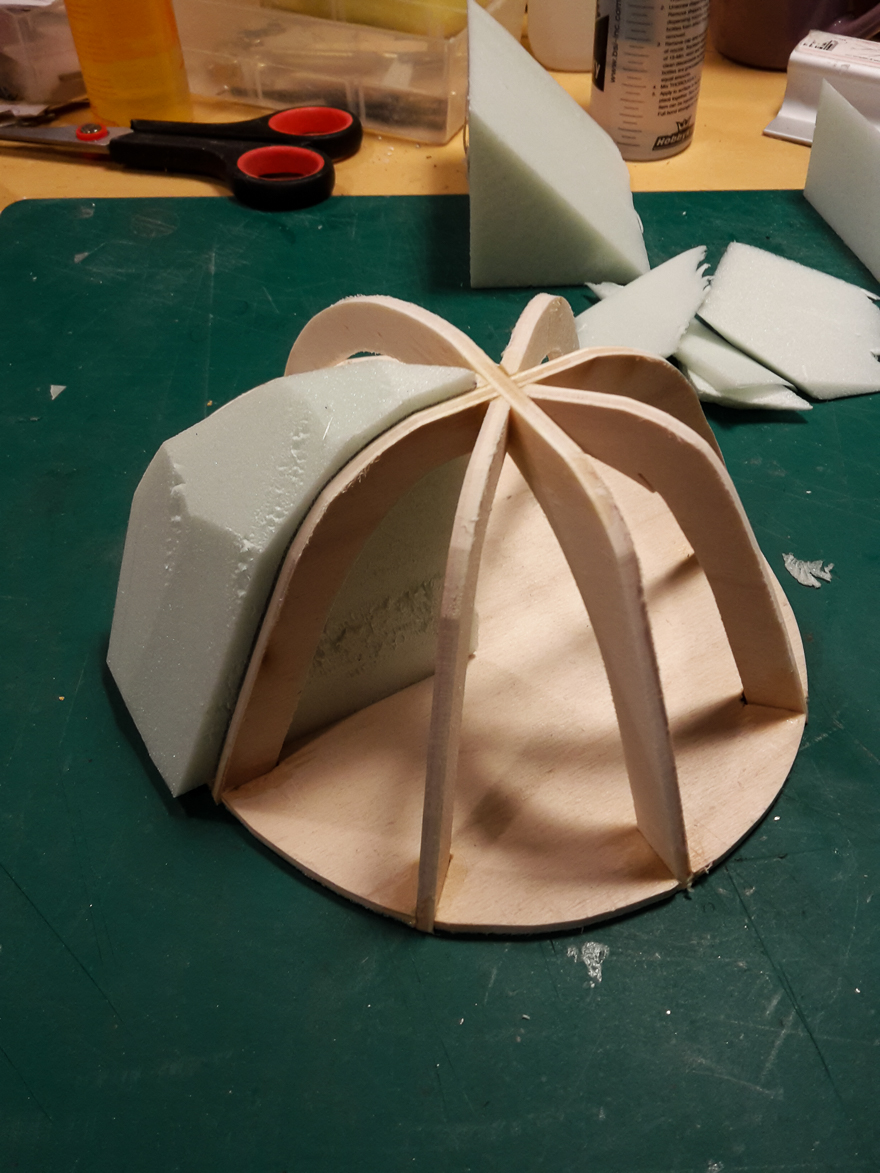

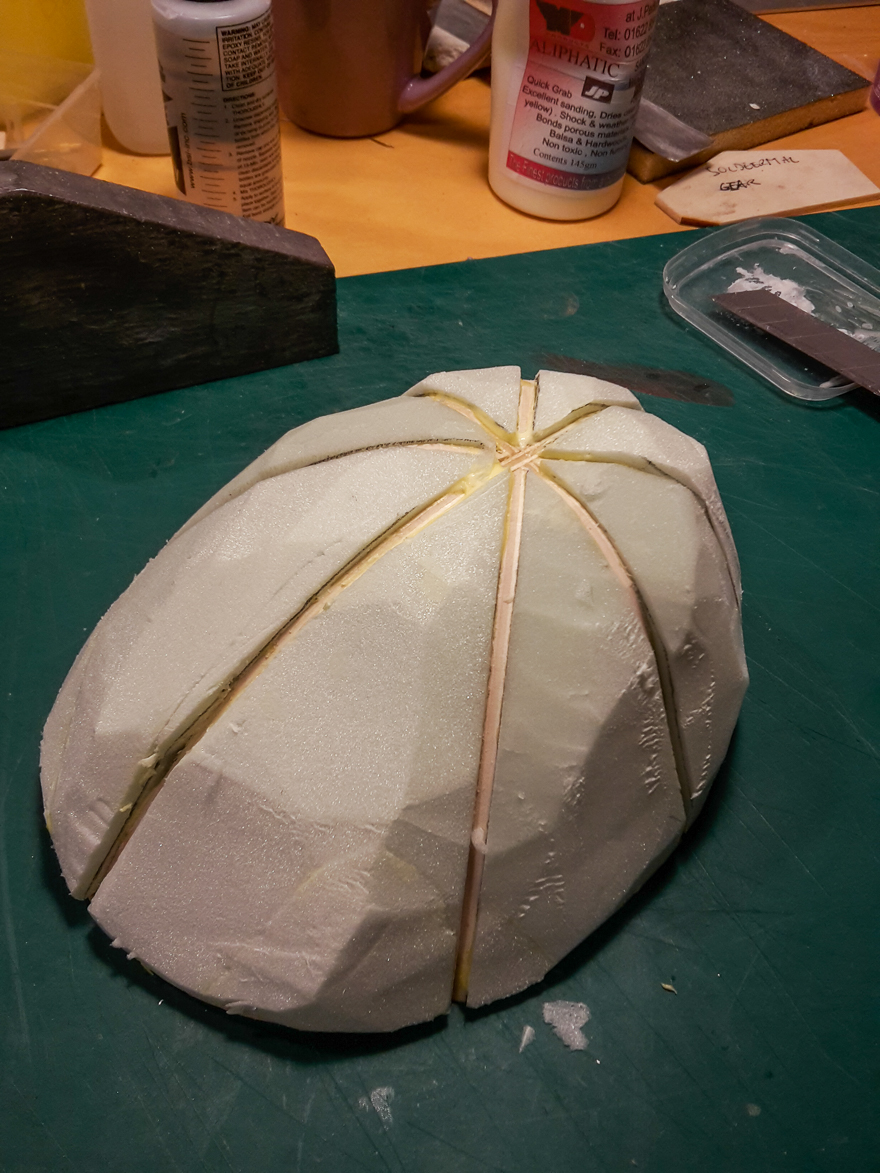

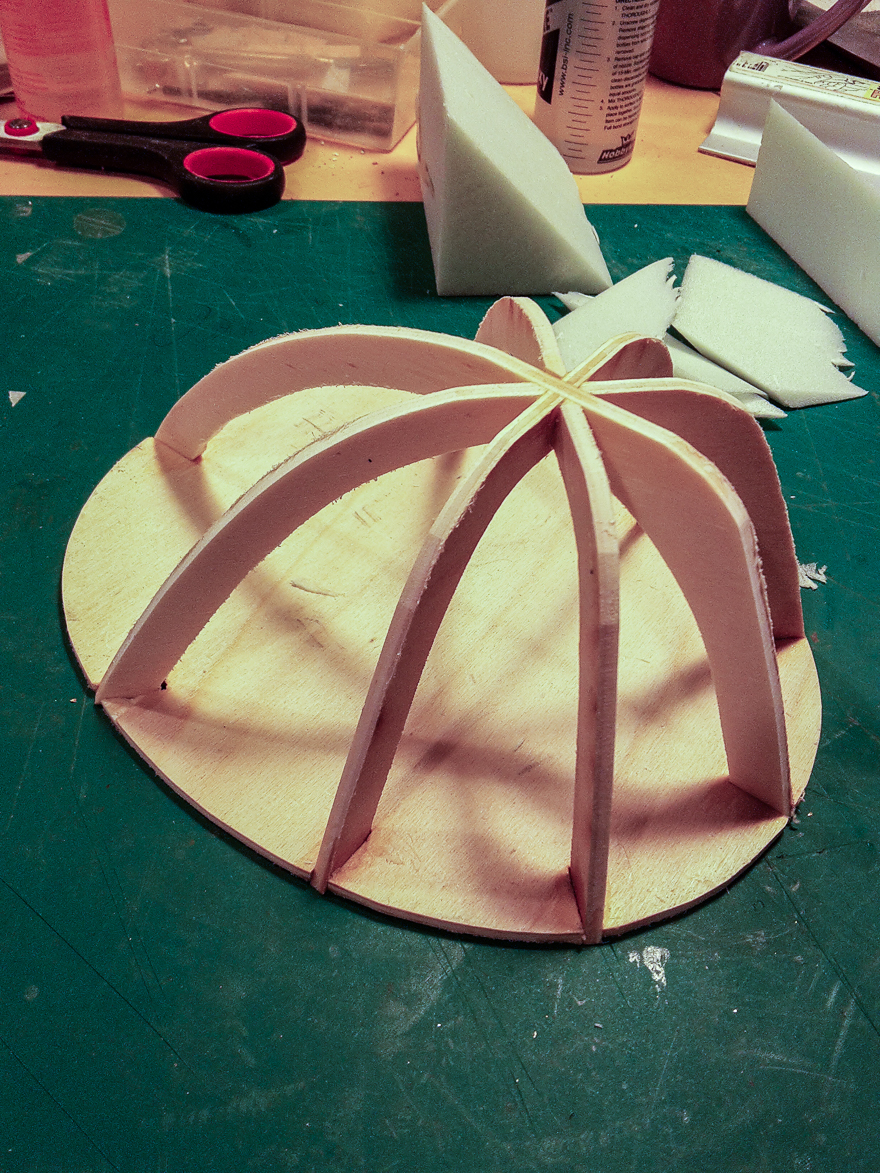

    Begonnen met de mal voor de motorkap. Met een paar formers de belangrijkste lijnen vastgelegd, met "Roofmate" de stukken ertussen opgevuld. Als de boel goed droog is in vorm schuren.

    [​IMG]

    [​IMG]

    [​IMG]

    j.knippels vindt dit leuk.
  10. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen

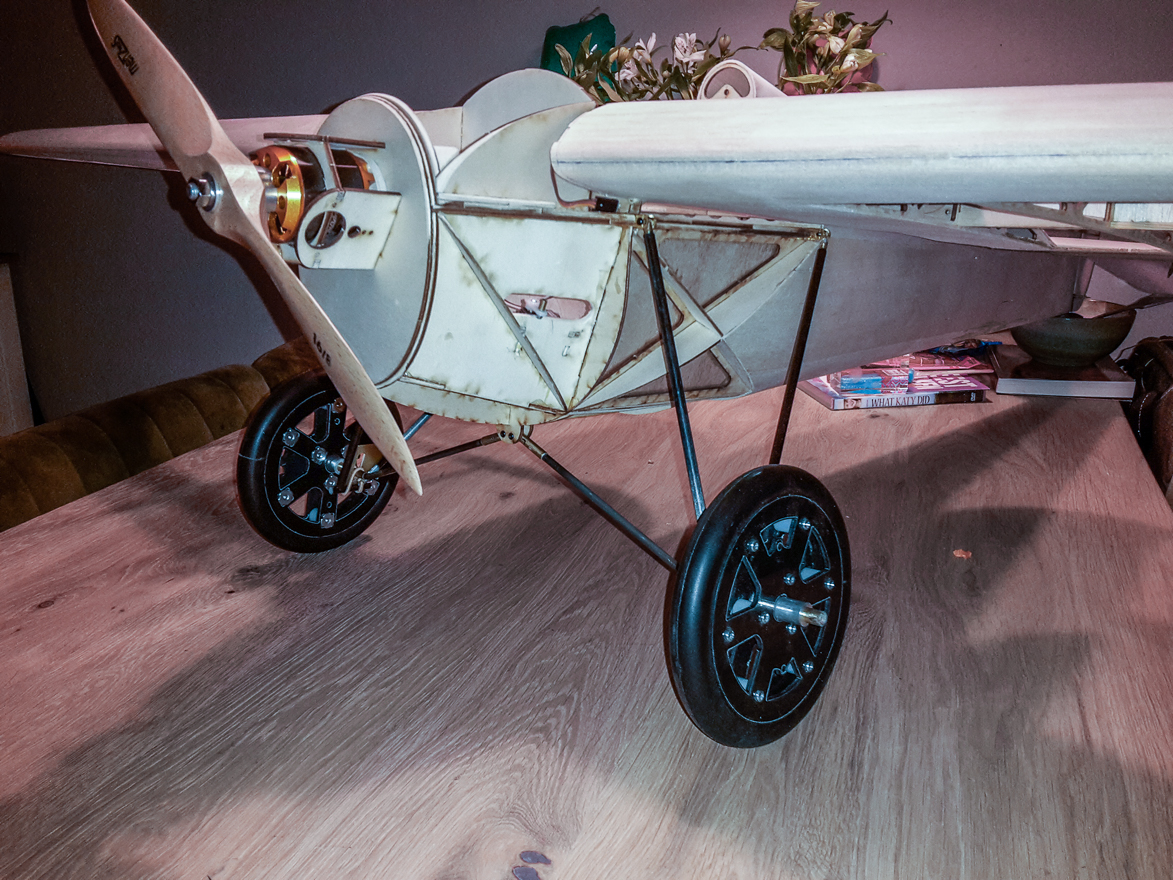

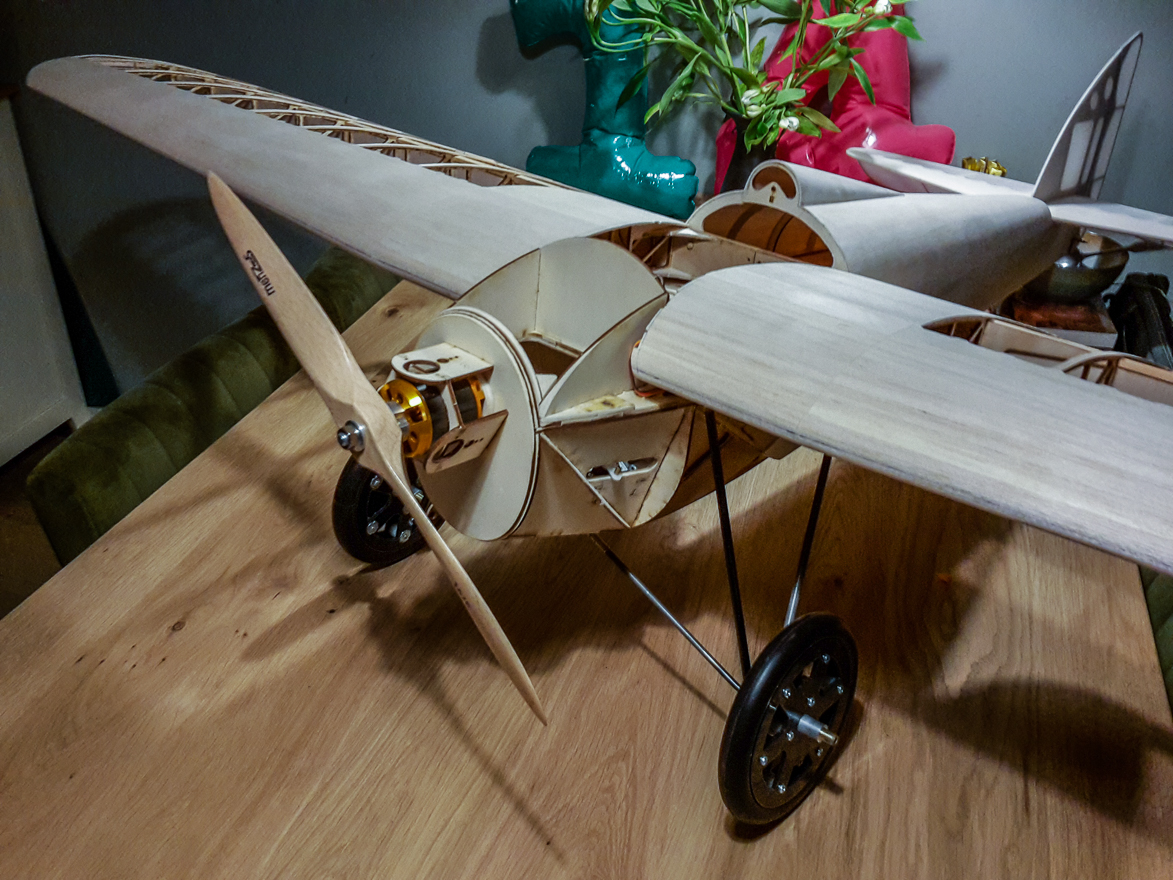

    First roll-out :)

    [​IMG]

    [​IMG]

  11. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen

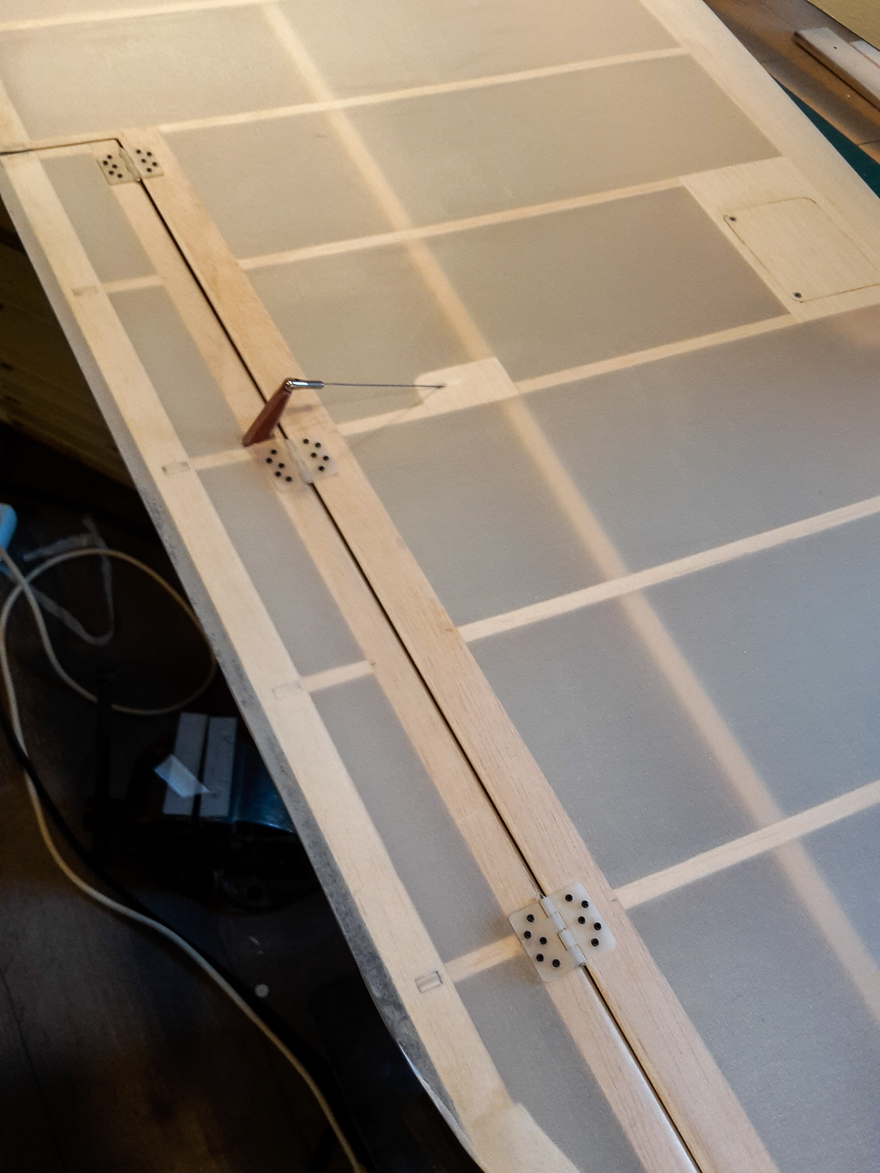

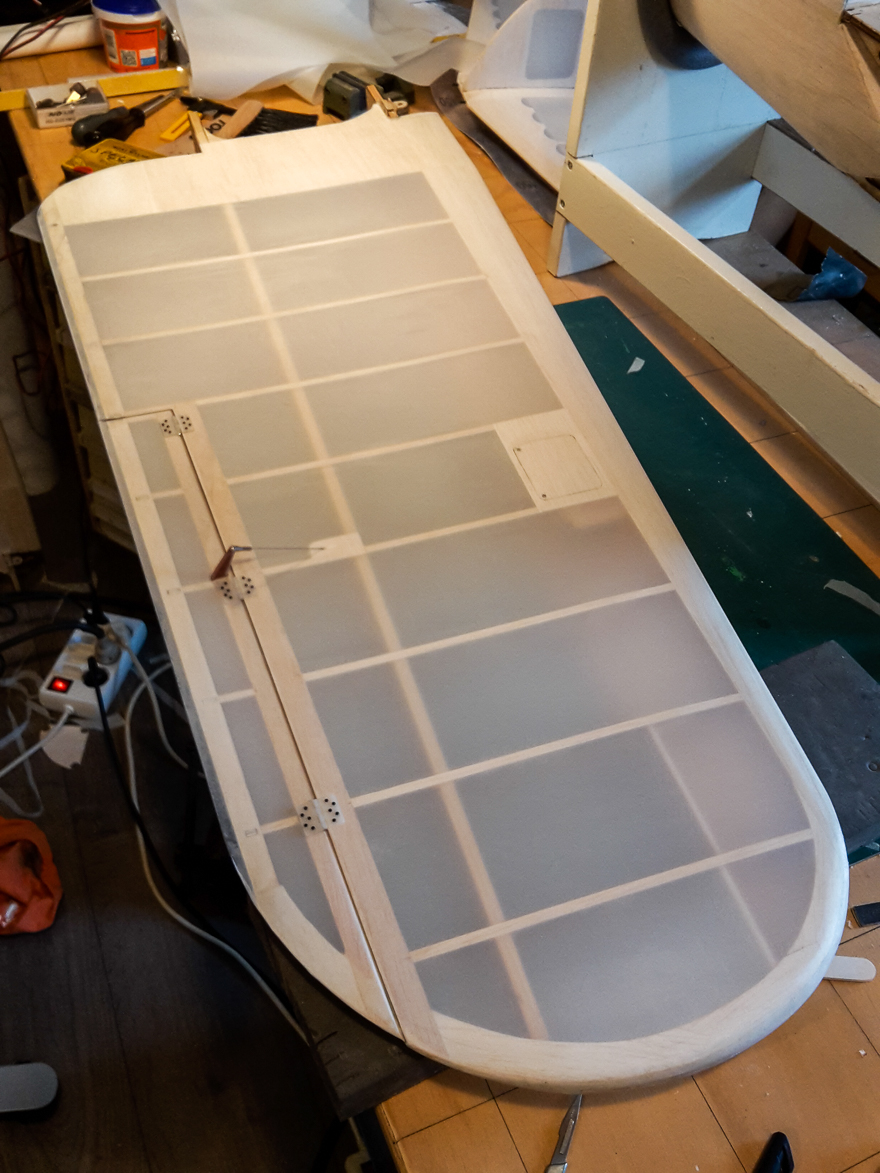

    De eerste vleugel is voorlopig klaar. :)
    Bespannen met solartex.

    [​IMG]

    [​IMG]

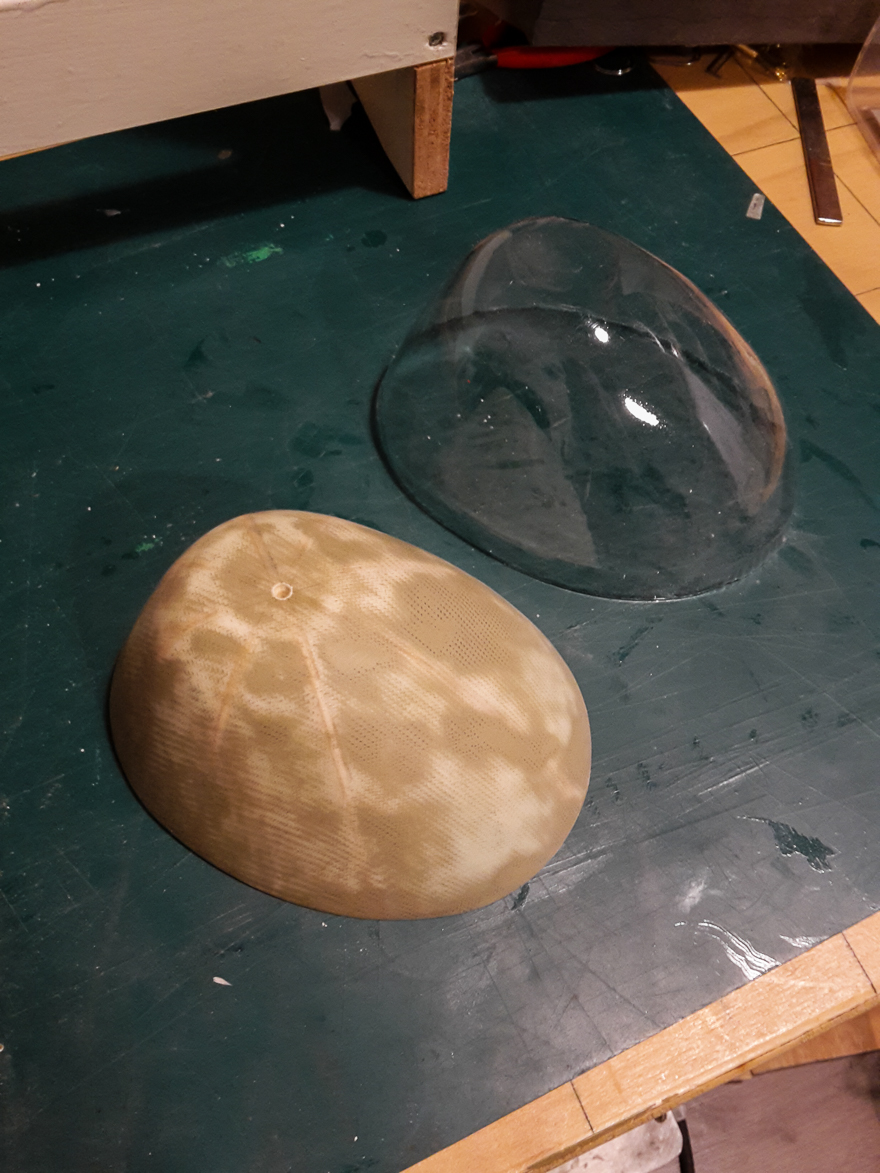

    De mal voor de cowl afgewerkt en van Vivak een contramal getrokken.

    [​IMG]

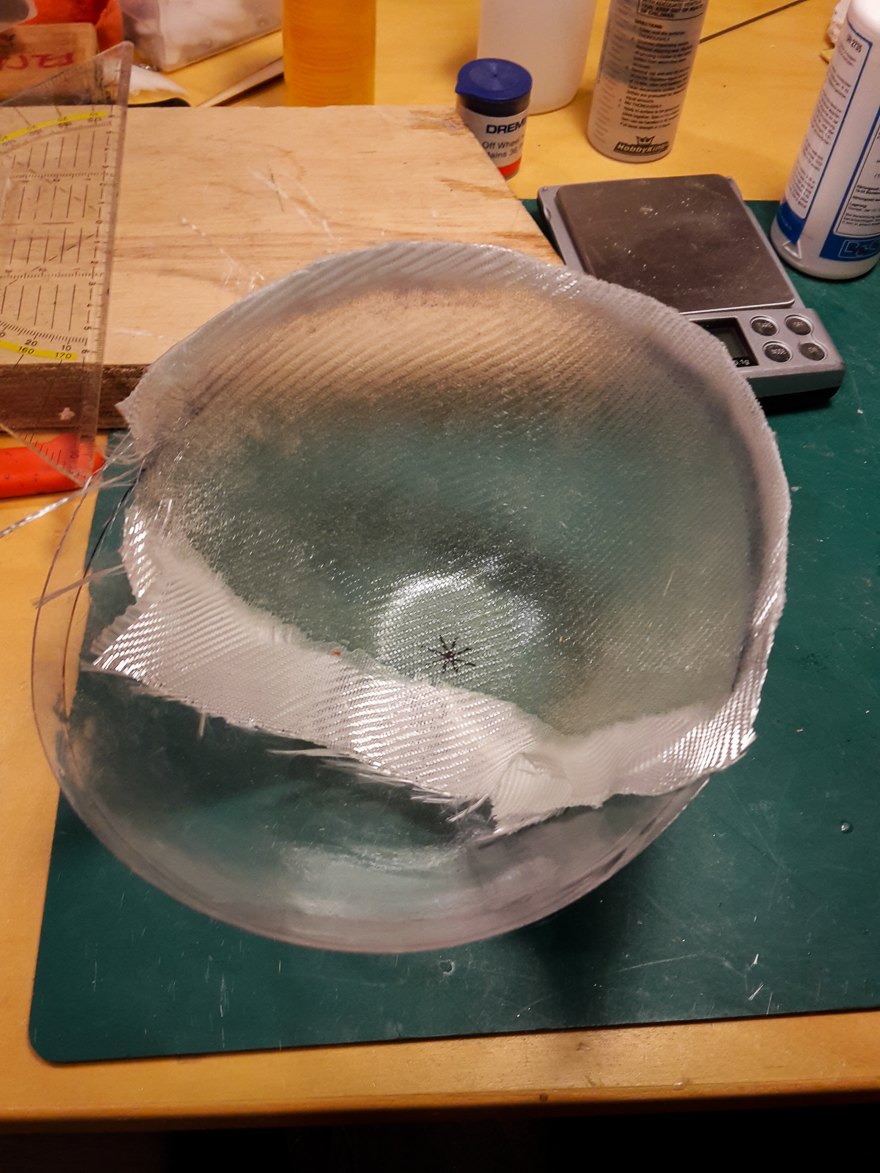

    Deze contramal gebruik ik om een epoxy cowl te maken.

    [​IMG]

    De andere delen van de motorbeplating probeer ik te maken van alu plaat.

    Bart_K vindt dit leuk.
  12. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Mooi werk Wouter!
    Hoe heb je de kap getrokken, ziet er strak uit, heb je een eigen vacuüm apparaat gemaakt?
    Solartex is een van mijn favoriete bespanmaterialen, het werkt heerlijk
    Je Pander komt mooi tot leven, dat gaat van het voorjaar al wel vliegen denk ik

    Groeten, Ralf

  13. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Dank je, Ralf :)

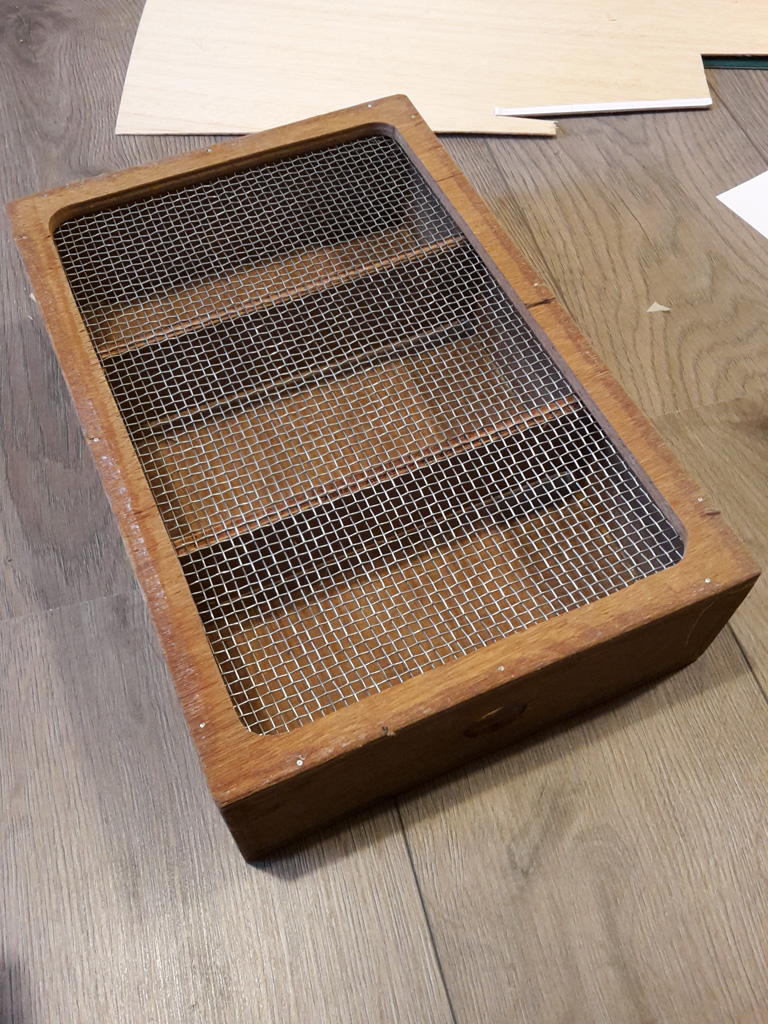

    Ik heb jaren geleden dit vacuüm apparaat gemaakt. Gewoon een houten kistje met gaas aan de bovenzijde, gaatje aan de zijkant voor de stofzuiger en voila.
    Het ging deze keer niet echt lekker, ik denk dat de kap een beetje te groot was voor m'n apparaat.


  14. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Kleine modificatie:

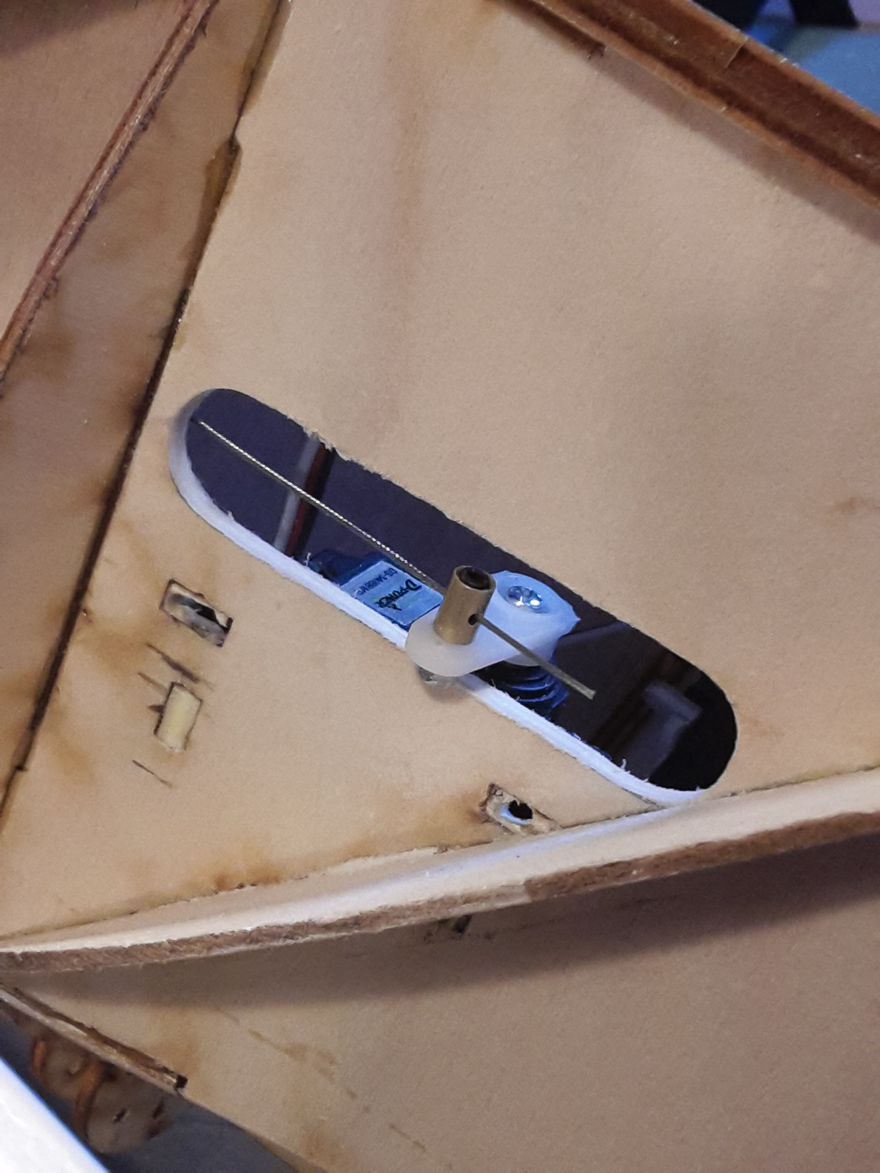

    Door zo'n tonnentje te gebruiken ipv een kwiklink scheelt dit weer de nodige ruimte in de aansturing van het rudder :)
    Hierdoor moest de servo wel iets lager geplaatst en de uitsparing in de romp iets groter worden.

    [​IMG]

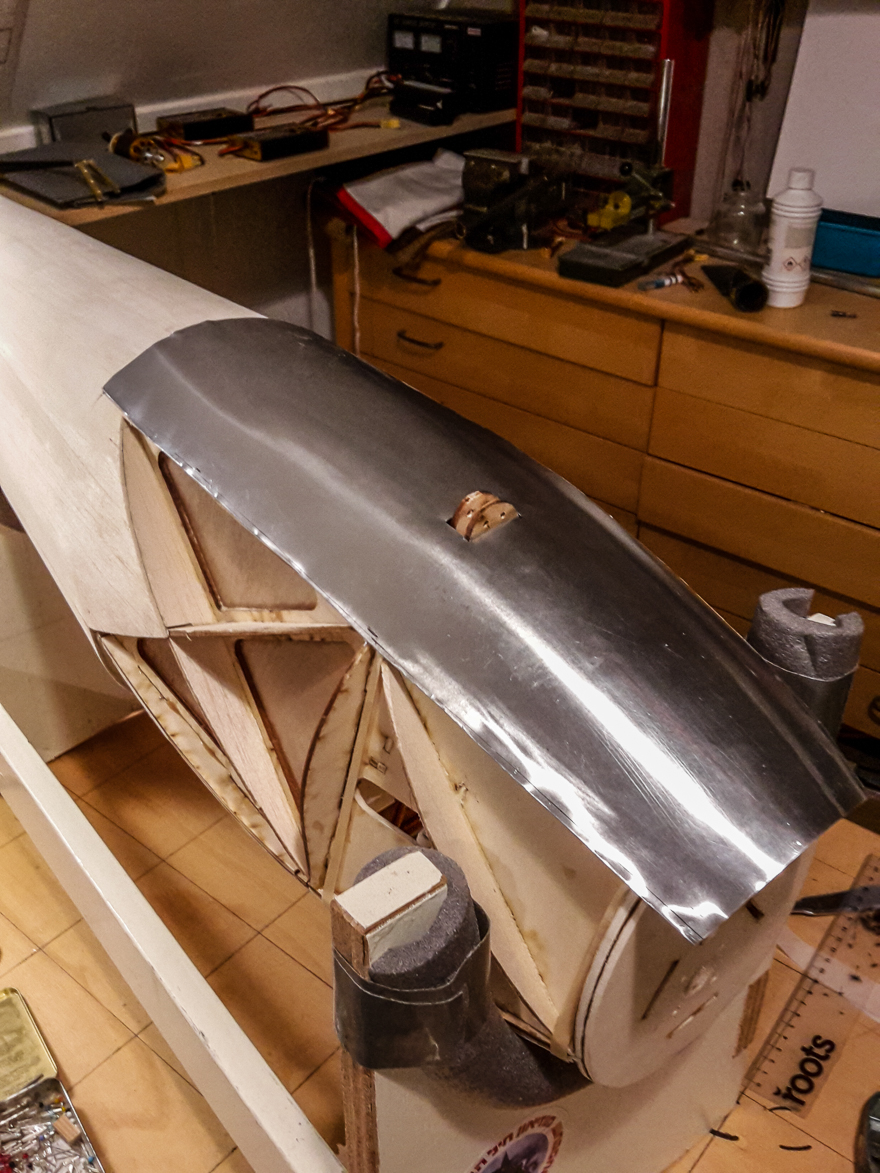

    Dit is wel een dingetje, maar ik denk dat het gaat lukken, spherisch gebogen motor/rompbeplating uit aluminium :)
    Bewerkt met zeep, een brander en een houten pollepel.
    Dit is het sterkst gekromde deel, bijna klaar.

    [​IMG]

    [​IMG]

    E.hof en Turbilence=NL= vinden dit leuk.
  15. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Hoe/waarmee knip/snijd ik de randen van het aluminium?
    Ik heb een blikschaar, maar daarmee krult de plaat langs de knipnaad op. :-(
    Snijden met een mes is ook geen optie, want er is niets meer vlak aan de gebogen plaat.

  16. Bart_K

    Bart_K

    Lid geworden:
    28 jan 2018
    Berichten:
    26
    Locatie:
    Wateringen ZH
    Lintzaag werkt ideaal.. Anders zou je het ook nog ruim kunnen knippen en dan op de schotelschuurmachine schuren tot de plek waar je hem wil hebben. Dremel met een slijpschijf?

    En als je de rand lichtjes hamert, is dat niet voldoende om hem weer netjes recht te krijgen? eventueel daarna weer polijsten.

    WV vindt dit leuk.
  17. max z

    max z Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    4 dec 2009
    Berichten:
    2.273
    Locatie:
    Boskoop
    Met een knabbelschaar. Ik heb in een ver verleden er stukken mee uit een nieuwe auto geknipt! En ook alu plaat tot 1,5 mm, niet met deze, maar een ander type/merk.
    Pander wordt mooi Wouter :thumbsup:.

    WV vindt dit leuk.
  18. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen

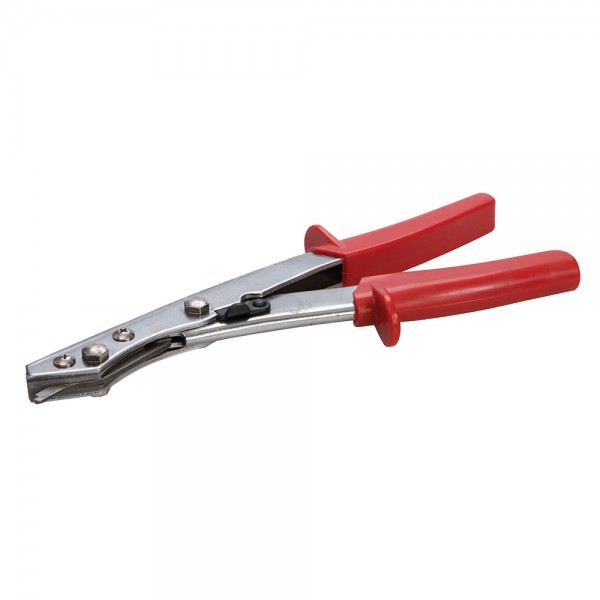

    Zoiets bedoel je, Max?

  19. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen

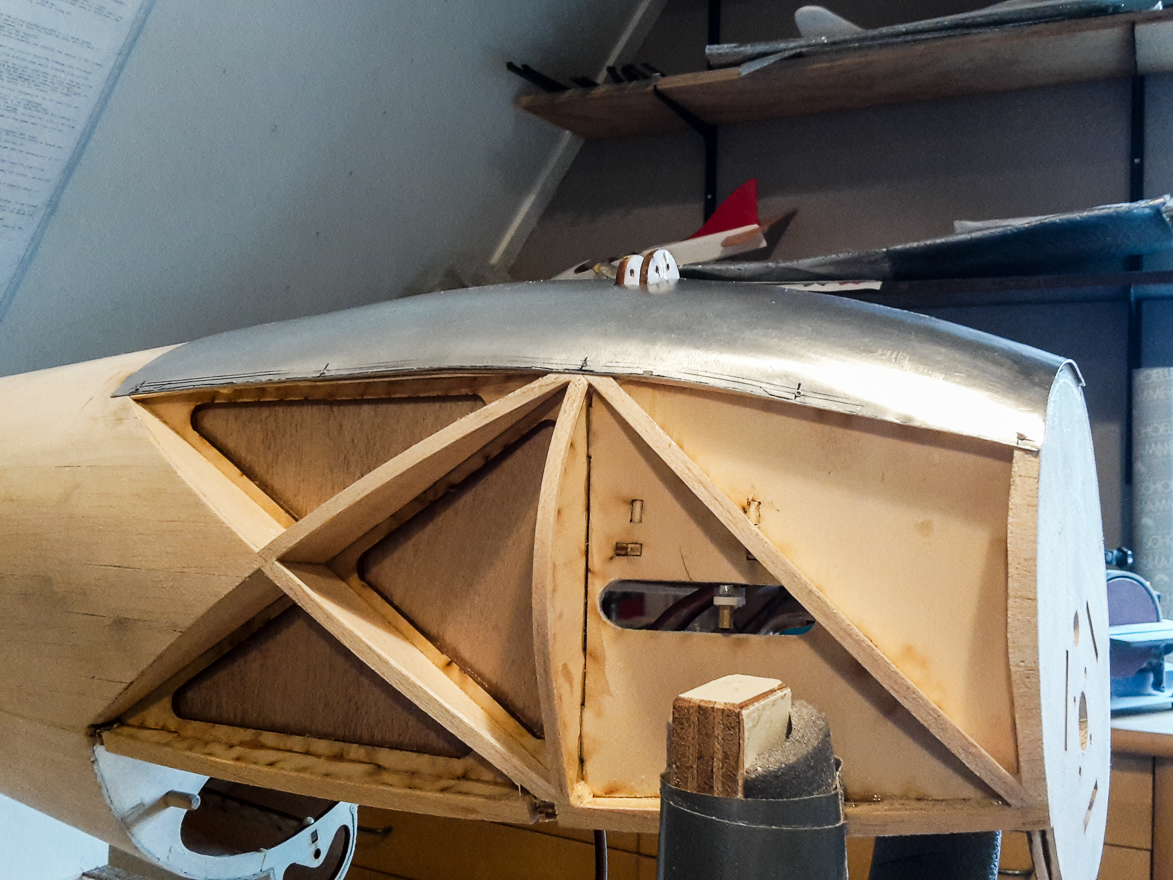

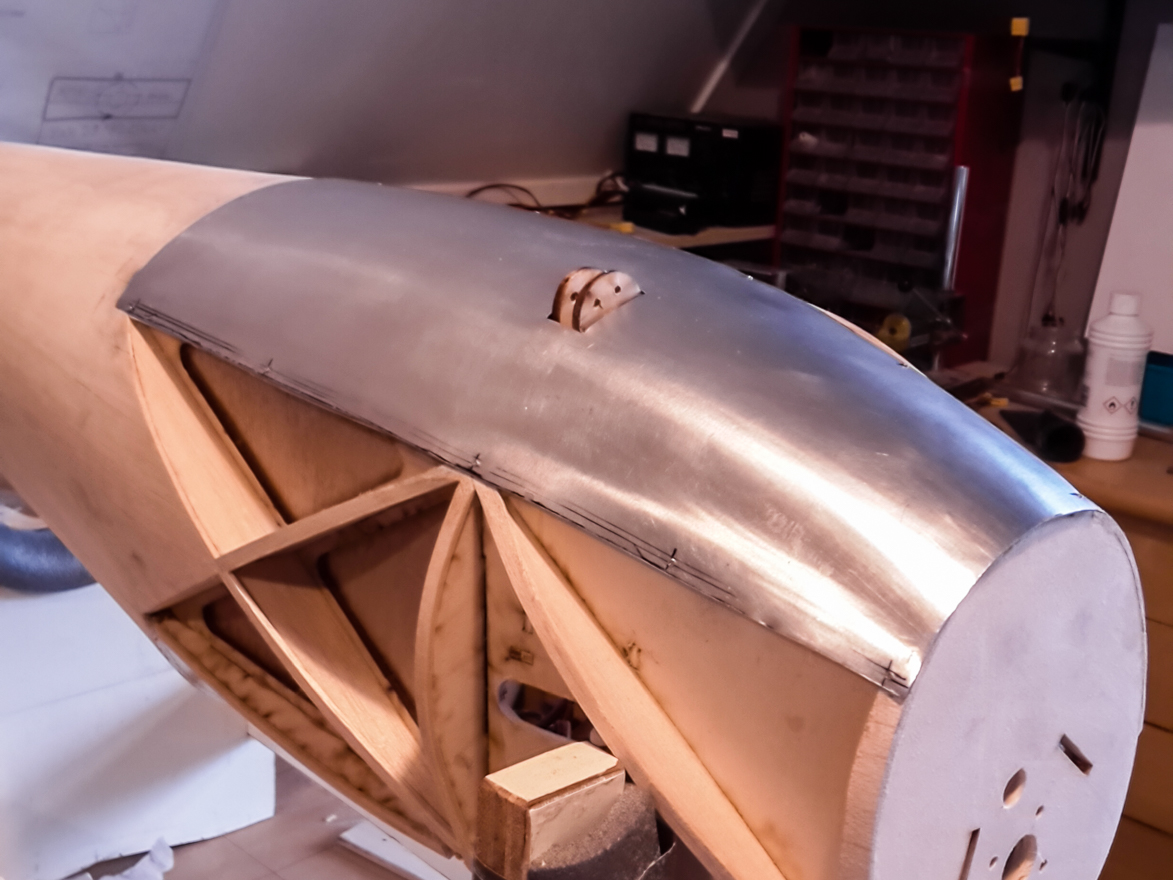

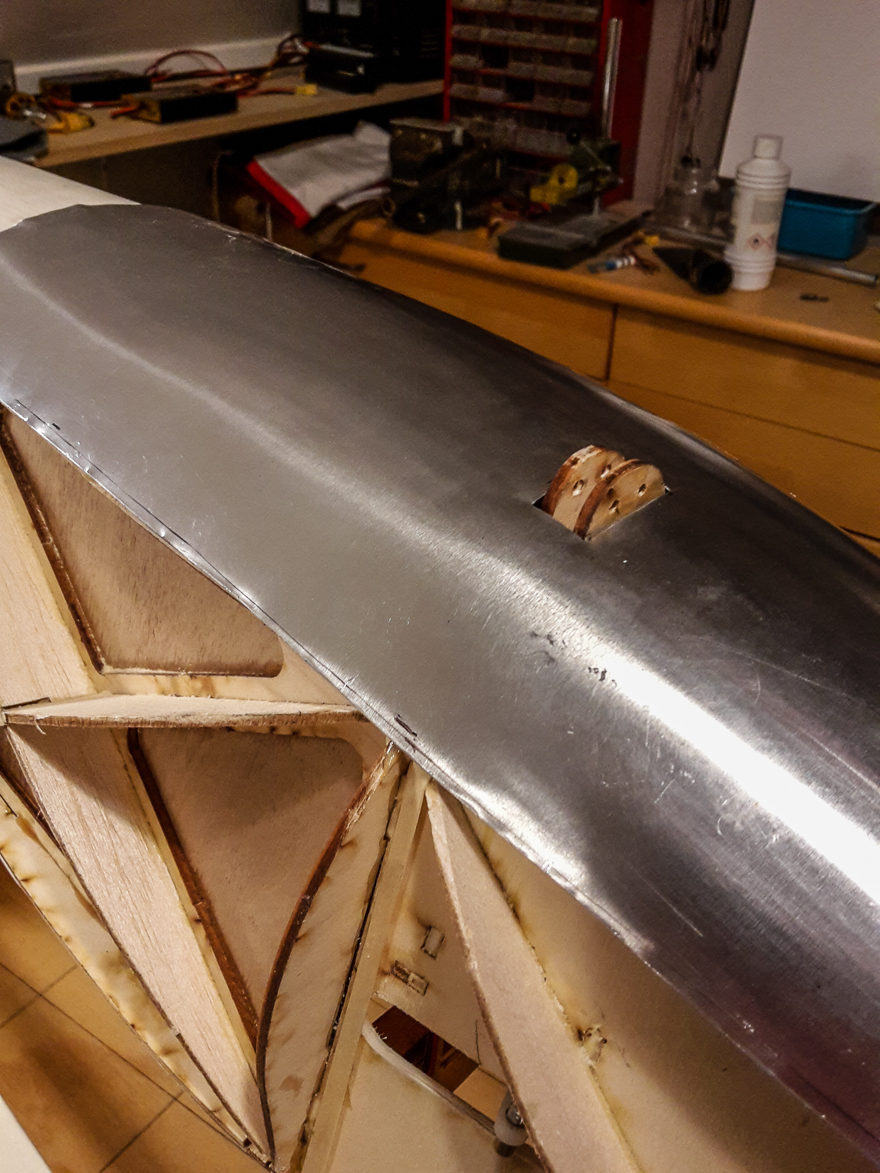

    Eerste paneel bevestigd :)

    [​IMG]

    [​IMG]

    Han vindt dit leuk.
  20. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Lintzaag heb ik niet en de rest is allemaal niet ideaal. Door het uitgloeien is het alu erg zacht en voor je het weet 'hapt' het gereedschap er in er is het alu geknikt. Ik heb ook al twee slijpschijfjes in mijn dremel gebroken...
    Maar we komen er wel, de knabbelschaar maar eens proberen.
