Recht boren
- Topicstarter teun winkel
- Startdatum
Regelklep
In de serie regelklepjes:
foto w.p. 2-2021

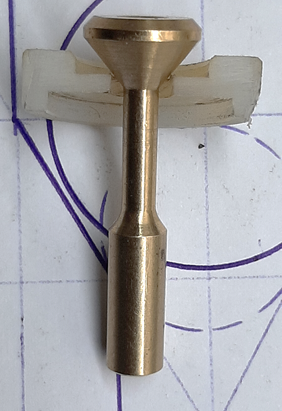

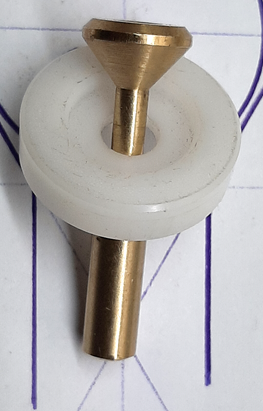

De conus sluit op de rand van de zitting.
Het zittingmateriaal is een POM-achtig kunststof.
Het schijfje is gemaakt door een spuitgietmachine.
Mooie en altijd goedwerkende klep.
Fijn regelbaar, bestand tegen hoge drukken.
Het onderste dikkere deel van de steel schuift in een schacht
en brengt de conus zuiver omhoog en omlaag.
Hiermee is de doorlaat nul, minimaal of-meer doorlatend tot maximale doorlaat.
Veel modelbouwplezier,
Willum
In de serie regelklepjes:
foto w.p. 2-2021
De conus sluit op de rand van de zitting.
Het zittingmateriaal is een POM-achtig kunststof.
Het schijfje is gemaakt door een spuitgietmachine.
Mooie en altijd goedwerkende klep.
Fijn regelbaar, bestand tegen hoge drukken.
Het onderste dikkere deel van de steel schuift in een schacht
en brengt de conus zuiver omhoog en omlaag.
Hiermee is de doorlaat nul, minimaal of-meer doorlatend tot maximale doorlaat.
Veel modelbouwplezier,
Willum
keerklep
foto w.p. 2-2021

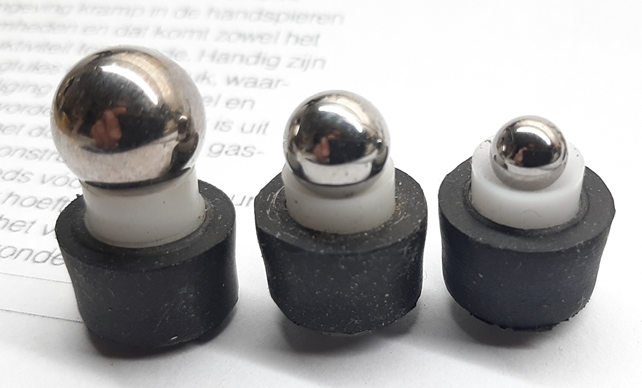

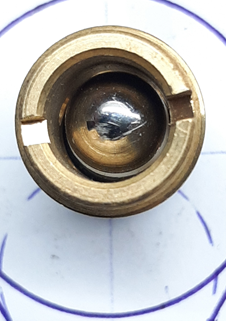

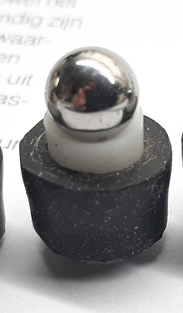

Bol en conische afsluiting
De perfecte bol/kogeltje in de conische boring zal altijd een sluitrand vinden zoals op de foto.
Hier zijn de drie kogels verschillend van grote. De conische zitting is drie maal gelijk.
Het rubber is samen met een (pakking) drukker de lekdichte sluiting.
Dit is nog te zien aan de indruk bovenkant rubber.
Hier is het kogeltje van rvs.
Dit kogeltje kan ook van kunststof, glas, staal of een ander metaal zijn.
Veel modelbouwplezier,
Willum
foto w.p. 2-2021
Bol en conische afsluiting
De perfecte bol/kogeltje in de conische boring zal altijd een sluitrand vinden zoals op de foto.
Hier zijn de drie kogels verschillend van grote. De conische zitting is drie maal gelijk.
Het rubber is samen met een (pakking) drukker de lekdichte sluiting.
Dit is nog te zien aan de indruk bovenkant rubber.
Hier is het kogeltje van rvs.
Dit kogeltje kan ook van kunststof, glas, staal of een ander metaal zijn.
Veel modelbouwplezier,
Willum
Keerklep

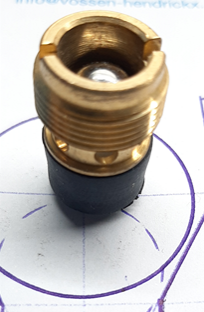

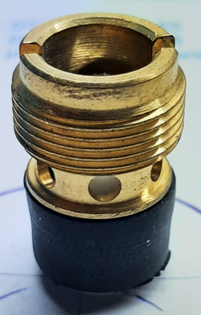

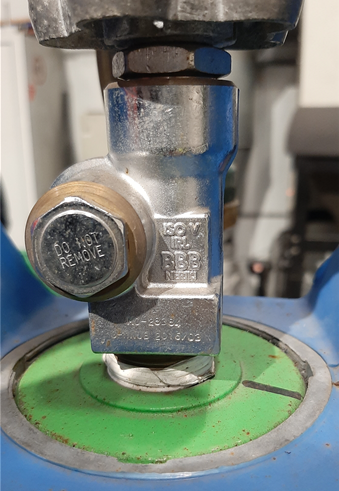

Pakkingdrukker gevonden.
Niet helemaal de juiste, maar toch goed en passend voorbeeld.
foto w.p. 2-2021
Het kogeltje ligt vrij in de schacht.
Trouwens, in het rubber zit een cinterelement om drukstoten te nivileren.
Tevens dient het cinterelement als vuilvanger.
Vuilvanger, om zo de klepzitting vrij van vuil te houden voor een perfecte sluiting.
Veel modelbouwplezier,
Willum
Pakkingdrukker gevonden.
Niet helemaal de juiste, maar toch goed en passend voorbeeld.
foto w.p. 2-2021
Het kogeltje ligt vrij in de schacht.
Trouwens, in het rubber zit een cinterelement om drukstoten te nivileren.
Tevens dient het cinterelement als vuilvanger.
Vuilvanger, om zo de klepzitting vrij van vuil te houden voor een perfecte sluiting.
Veel modelbouwplezier,
Willum
Frezen
Frezen en toepassingen
Bij frezen voor groef- en/of kopfrezen zit het grote verschil in de aansnijding op de kop van de frees.
Bij spiebaanfrezen (tweesnijders) en
universeel frezen (driesnijders)
is het normaal dat één snijkant tot over het centrum snijdt
of dat de geometrie zo is aangepast
dat de frees ook borend gebruikt kan worden.
De keuze tussen een twee-, drie- of viersnijder hangt dan ook mede af van de bewerking.
Tekst is even geleend.
foto w.p. 2-2021

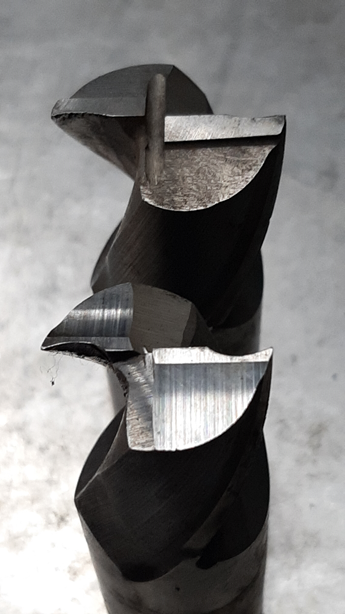

Twee, drie en viersnijden als centrumsnijdend.
Je kunt het ook zien als voorsnijder en nasnijder.
Smalle snijkant voorsnijder,
Brede snijkant tot op de helft van de diameter is de nasnijder.
Dormer Pramet beschrijft het een en ander op hun website.
Willum
Frezen en toepassingen
Bij frezen voor groef- en/of kopfrezen zit het grote verschil in de aansnijding op de kop van de frees.
Bij spiebaanfrezen (tweesnijders) en
universeel frezen (driesnijders)
is het normaal dat één snijkant tot over het centrum snijdt
of dat de geometrie zo is aangepast
dat de frees ook borend gebruikt kan worden.
De keuze tussen een twee-, drie- of viersnijder hangt dan ook mede af van de bewerking.
Tekst is even geleend.
foto w.p. 2-2021
Twee, drie en viersnijden als centrumsnijdend.
Je kunt het ook zien als voorsnijder en nasnijder.
Smalle snijkant voorsnijder,
Brede snijkant tot op de helft van de diameter is de nasnijder.
Dormer Pramet beschrijft het een en ander op hun website.
Willum
Spindel dichting

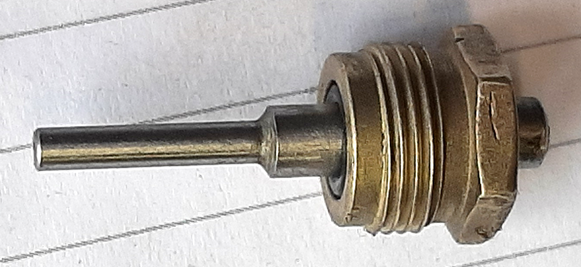

Spindelkraan met knelbus.
Dichtingsmateriaal is teflon gevat tussen twee messing oplegringen.
© foto w.p. 2-2021
Door het aanschroeven van de moer onstaat er druk op de dichtingring.
De dichtingring wordt geplet en zet uit naar binnen en naar buiten.
Hiermee wordt de dichting lekvrij en de stroefheid van de draaibeweging kan zo afgesteld worden.
Kraan loop niet te los, kraan loopt niet te vast.
De messingring aan de moerkant doet hier dienst als glijring.
De kogelsluiting, hier is het kogeltjes draaiend in de punt van de spindel.
De wrijving en slijtage wordt hierdoor verminderd, zorgt tevens voor een betere sluiting.
Deze dichting kan makkelijk tot 20 bar belast worden.
Door het gebruik van teflon is de dichting ook nog redelijk temperatuur bestendig.
Veel modelbouwplezier,
Willum
Spindelkraan met knelbus.
Dichtingsmateriaal is teflon gevat tussen twee messing oplegringen.
© foto w.p. 2-2021
Door het aanschroeven van de moer onstaat er druk op de dichtingring.
De dichtingring wordt geplet en zet uit naar binnen en naar buiten.
Hiermee wordt de dichting lekvrij en de stroefheid van de draaibeweging kan zo afgesteld worden.
Kraan loop niet te los, kraan loopt niet te vast.
De messingring aan de moerkant doet hier dienst als glijring.
De kogelsluiting, hier is het kogeltjes draaiend in de punt van de spindel.
De wrijving en slijtage wordt hierdoor verminderd, zorgt tevens voor een betere sluiting.
Deze dichting kan makkelijk tot 20 bar belast worden.
Door het gebruik van teflon is de dichting ook nog redelijk temperatuur bestendig.
Veel modelbouwplezier,
Willum
Slijpstenen

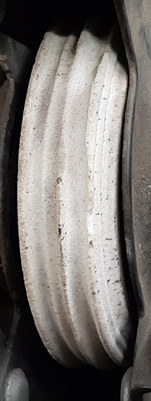

Zonder veel woorden
Deze slijpmachines zijn in gebruik om wolfram tig-elektroden te slijpen.
Het wolfram haalt de hele steen open als een steenritser.
Zeker weten dat met regelmaat er stukken uitbreken en wegvliegen.
Wolframstiften slijp je met een nat-diamantslijper.
Nat, om het schadelijke slijpstof te binden met het slijpvocht.
© foto w.p. 12-2020
Veel modelbouwplezier,
Willum
Zonder veel woorden
Deze slijpmachines zijn in gebruik om wolfram tig-elektroden te slijpen.
Het wolfram haalt de hele steen open als een steenritser.
Zeker weten dat met regelmaat er stukken uitbreken en wegvliegen.
Wolframstiften slijp je met een nat-diamantslijper.
Nat, om het schadelijke slijpstof te binden met het slijpvocht.
© foto w.p. 12-2020
Veel modelbouwplezier,
Willum
Frezen

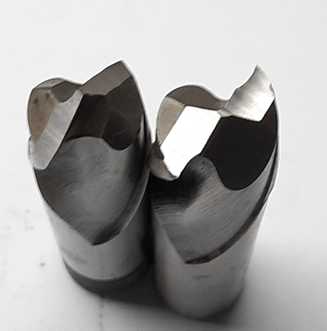

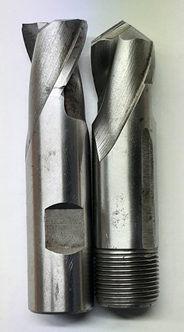

Nu net nog even gekeken of ik (spiebaan)frezen kan herslijpen.
© foto w.p. 12-2020
De rechtse foto, frees rechts, mist nog een hoekje en mag nog verder weggeslepen worden
dan is deze ook weer volwaardig inzetbaar.
Let wel,
de groef tegen/in het zieltje moet weer uitgeslepen worden.
Veel modelbouwplezier,
Willum
Nu net nog even gekeken of ik (spiebaan)frezen kan herslijpen.
© foto w.p. 12-2020
De rechtse foto, frees rechts, mist nog een hoekje en mag nog verder weggeslepen worden
dan is deze ook weer volwaardig inzetbaar.
Let wel,
de groef tegen/in het zieltje moet weer uitgeslepen worden.
Veel modelbouwplezier,
Willum
Beitelhouder
© foto w.p. 3-2021

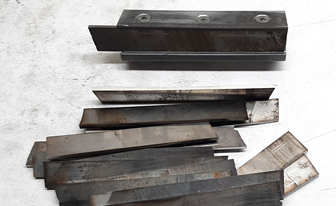

Ik had nog twee cirkelzaagbladen liggen. Ik heb deze in stroken geflext.
Deze berg stroken heb ik hierna op de bandschuurmachine vlakgeslepen.
Bij de meeste plaatjes is de kop al voorgeslepen om later makelijk in model te slijpen.
Weer wat rommel opgeruimd.
Het ligt in de bedoeling de meeste plaatjes als profielbeitel te slijpen.
Bijvoorbeeld beitel met een ronde neus in verschillende diktes.
Verder 45, 60, 90 graden en natuurlijk draadbeitels.
De resten heb ik ook gebruikt, ik heb er schraapstalen van gemaakt, recht en met een ronding.
Ooit heb ik er verfschrapers van gemaakt.
Die verfschrapers zijn zo geslepen dat ik ze met regelmaat gebruikt heb om hout te schaven.
Maar nu eerst de radiusslijper afwerken.
Maar dat heeft geen haast.

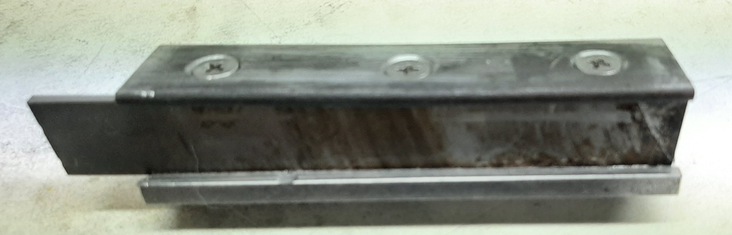

Het mes zit bij deze houder ingeklemd in halfronde groeven.
De bovenplaat is geschroeft, de schroeven van de beitelhouder doen de rest.
Een cirkelzaagblad voor staal heeft een vrijloop deze heb ik aan de strip gelaten.
Ik ben een hergebruiker.
Veel modelbouwplezier,
Willum
© foto w.p. 3-2021
Ik had nog twee cirkelzaagbladen liggen. Ik heb deze in stroken geflext.
Deze berg stroken heb ik hierna op de bandschuurmachine vlakgeslepen.
Bij de meeste plaatjes is de kop al voorgeslepen om later makelijk in model te slijpen.
Weer wat rommel opgeruimd.
Het ligt in de bedoeling de meeste plaatjes als profielbeitel te slijpen.
Bijvoorbeeld beitel met een ronde neus in verschillende diktes.
Verder 45, 60, 90 graden en natuurlijk draadbeitels.
De resten heb ik ook gebruikt, ik heb er schraapstalen van gemaakt, recht en met een ronding.
Ooit heb ik er verfschrapers van gemaakt.
Die verfschrapers zijn zo geslepen dat ik ze met regelmaat gebruikt heb om hout te schaven.
Maar nu eerst de radiusslijper afwerken.
Maar dat heeft geen haast.
Het mes zit bij deze houder ingeklemd in halfronde groeven.
De bovenplaat is geschroeft, de schroeven van de beitelhouder doen de rest.
Een cirkelzaagblad voor staal heeft een vrijloop deze heb ik aan de strip gelaten.
Ik ben een hergebruiker.
Veel modelbouwplezier,
Willum
Meedraaiende boorkop

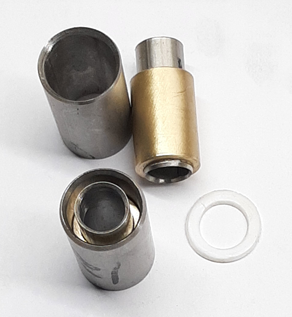

Om de precisie te vergroten afgestapt van het oorspronkelijke plan.

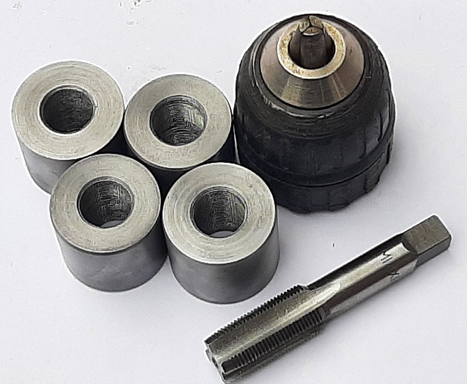

Eerst draadbussen maken M14x1.
Belangrijk is dat de schroefdraad over de hele lengte van de bus exact in het midden zit.
© foto's w.p. 3-2021
De afgestoken bus is voorzien van de gewenste schroefdraad.

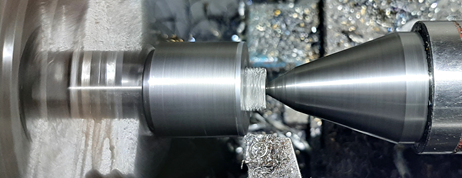

De foto laat zien dat de bus op dezelfde tap gespannen zit en nagedraaid is met tegencenter.
Dit is een exacte draadbus voor dat waar deze voor bestemd is, meedraaiende boorkop adapter.
Rechter kan ik het niet maken.

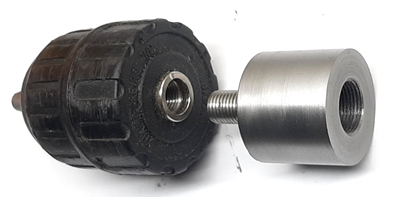

Volgende stap is een tapeind te draaien.
M14x1 bij 3/8-24G-UNF.
Dan is de adapter klaar.
De 30mm stalen stompen zijn afgestoken met de eigengemaakte afsteekbeitels van hierboven.
Veel modelbouwplezier,
Willum
Om de precisie te vergroten afgestapt van het oorspronkelijke plan.
Eerst draadbussen maken M14x1.
Belangrijk is dat de schroefdraad over de hele lengte van de bus exact in het midden zit.
© foto's w.p. 3-2021
De afgestoken bus is voorzien van de gewenste schroefdraad.
De foto laat zien dat de bus op dezelfde tap gespannen zit en nagedraaid is met tegencenter.
Dit is een exacte draadbus voor dat waar deze voor bestemd is, meedraaiende boorkop adapter.
Rechter kan ik het niet maken.
Volgende stap is een tapeind te draaien.
M14x1 bij 3/8-24G-UNF.
Dan is de adapter klaar.
De 30mm stalen stompen zijn afgestoken met de eigengemaakte afsteekbeitels van hierboven.
Veel modelbouwplezier,
Willum
Laatst bewerkt:
Boorkop

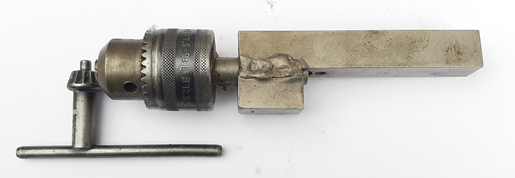

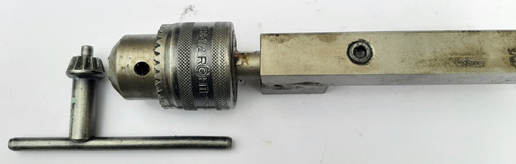

Nog een boorkop.
Dit is een boorkop lang geleden gemaakt voor in de beitelhouder.
Hier zijn veel gaten mee geboort.
Boorkop in de beitelhouder heeft tot voordeel automatisch boren.
Hoe gemaakt,
Stomp staal passend gemaakt,
Center bepaald,
Stompje aangelast (bar slecht, maar gaat nooit meer los)
Boor in de drieklauw en met de maat van de pen in de boorkop doorboren.
© foto w.p. 3-2021
Het inbusboutje zet de pen vast.
Ik bewaar het ding, maar ik zou het nu zo niet meer maken.
Het idee is goed. De boorkop staat altijd op centerhoogte.
Veel modelbouwplezier,
Willum
Nog een boorkop.
Dit is een boorkop lang geleden gemaakt voor in de beitelhouder.
Hier zijn veel gaten mee geboort.
Boorkop in de beitelhouder heeft tot voordeel automatisch boren.
Hoe gemaakt,
Stomp staal passend gemaakt,
Center bepaald,
Stompje aangelast (bar slecht, maar gaat nooit meer los)
Boor in de drieklauw en met de maat van de pen in de boorkop doorboren.
© foto w.p. 3-2021
Het inbusboutje zet de pen vast.
Ik bewaar het ding, maar ik zou het nu zo niet meer maken.
Het idee is goed. De boorkop staat altijd op centerhoogte.
Veel modelbouwplezier,
Willum
Bijlagen
Afkortzagen
Om zorgeloos mijn metalen te kunnen afkorten heb ik nog maar eens in de buidel getast.
Toch nog maar eens een paar cirkelzaagbladen erbij gekocht.
Zaagt weer erg prettig, natuurlijk met voldoende koelmiddel.
De koelwaterpomp had ik laatst nog vernieuwd.
Mooie ruime regelbare straal koelwater.
Goed en ruim gebruik van koelwater spaart de punten van de tanden voor verbranding.
Spoelwater spoelt de zaagspanen uit de tanden.
Onder de streep de zaag blijft langer scherp. Mooie gave zaagsnede.
Een koelwaterpomp heb ik op reserve genomen.
Toch maar een keer op de draaibank gaan gebruiken?
Ook draaibeitels krijgen het hier erg warm.
Goed gereedschap geeft plezier.
Veel modelbouwplezier,
Willum
Om zorgeloos mijn metalen te kunnen afkorten heb ik nog maar eens in de buidel getast.
Toch nog maar eens een paar cirkelzaagbladen erbij gekocht.
Zaagt weer erg prettig, natuurlijk met voldoende koelmiddel.
De koelwaterpomp had ik laatst nog vernieuwd.
Mooie ruime regelbare straal koelwater.
Goed en ruim gebruik van koelwater spaart de punten van de tanden voor verbranding.
Spoelwater spoelt de zaagspanen uit de tanden.
Onder de streep de zaag blijft langer scherp. Mooie gave zaagsnede.
Een koelwaterpomp heb ik op reserve genomen.
Toch maar een keer op de draaibank gaan gebruiken?
Ook draaibeitels krijgen het hier erg warm.
Goed gereedschap geeft plezier.
Veel modelbouwplezier,
Willum
