Helemaal gelijk, maar dat is niet de tail skid die hier weer bij zit.

Bekijk bijlage 431373

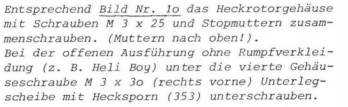

Ik kan me vergissen, maar staat hier niet dat met die ene langere bout bij de uitvoering zonder romp de heckrotor-beugel (hecksporn) vastgezet wordt?

Maar wat leek op een vergissings boutje, hoor hier dus wel te zitten, dat was eigenlijk mijn opmerking ;)
Edit:
Nog even verder gekeken, dat zal zoiets zijn als bij deze miniboy:


Groeten,

Arie

Laatst bewerkt:
De aan/uit schakelaar gaat een beetje veranderen, zodat ik met een accu met een gewone stekker er op kan zetten


Dat is wel te doen

Zo dus:

Ook de servo van de staartgyro krijgt een gewone stekker

En de stekkers die ik nu over heb, ga ik aan de gyro steken.

Groeten,

Arie

De aansluiting van de tank ook maar eens gecontroleerd, daar moet wel iets vervangen worden

Die zit dicht

En is helemaal verteerd

Het filter

Heb ik even open gesneden

Dit zijn echt dingetjes waar de tijd telt, plastic was hard geworden, filters dicht geblubberd.
Maar is ook makkelijk weer op te lossen

Groeten,

Arie

Nog even wat met de zender aan de gang,
Wil er een schakelaar op doen voor de gyro, en gelijk een LEDje, anders laat ik hem per ongeluk weleens aan staan, en dat vinden de accu's niet leuk ;)

Dus het multiswitch plaatje er uit

Gaatjes er in, en de schakelaars en het LEDje er in

Dit zijn de ingredienten:

En zo wordt het dan

En weer er in

En zo ziet de zender er nu uit

Verder ga ik hem gewoon zo laten,

Groeten,

Arie

Laatst bewerkt:
Hallo Jan @Corrien , ik heb even een specifieke vraag voor je als dat mag:

Zoals je kan zien heb ik een Robbe Promars FMSS zender bij de Schluter gekregen.
Die werkt als nieuw ;)
Nu had ik het idee om er een Robbe 3D gyro op te zetten (8065)
Dus netjes stekkers om gesoldeerd, en eens aan gezet, .....
Reageert maar 1 kant op, en niet helemaal goed.
Aangezien ik maar 1 ontvanger heb, en 2 van die gyro's, dacht ik, dan die andere maar.
Maar dat is wel kort door de bocht.
Dus die andere op m'n FrSky getest, die doet het in ieder geval.
Toen toch nog even deze met een verloop draadje aangesloten op de FrSky, en die doet het ook...

Dus de combinatie Robbe Promars FMSS - FMSS ontvanger (8921) en de 3d Gyro (8065) doet het niet goed.
Wat zou dat kunnen zijn?
De servo die het bij de FrSky doet, heb ik ook al geprobeerd, dus dat is het niet.

Nog even wat beter gekeken,
De linkse helft van de stickweg doet niets.
Zet ik een servo op dat kanaal, dan kan die gewoon naar links en rechts.

Groeten,

Arie

Laatst bewerkt:
Is de hekrotormixer geactiveerd?
Zo ja, zet dan maar eens de pitch stick in het midden, dan komt het hekrotorkanaal ook terug naar het midden.

Punt is namelijk, dat die ouderwetse 3D gyro het servo signaal enorm versterkt, waardoor met de heli in stilstand op de grond, de servo al bij halve stickuitslag in de hoek staat. Vliegend is dat geen probleem, want dan gaat de heli draaien, de gyro tegensturen, en is het resultaat dat vliegend, de servo uitslag weer gewoon met de stick mee loopt (stick in de hoek=servo in de hoek).

Maar die oude zenders hadden wat ik me er van herinner, nogal een lompe pitch/hek mixer, waarbij bij gas dicht, de hek ongeveer halverwege de uitslag staat, en met die 3D gyro er tussen (versterkt het signaal, weet je nog) de servo dus in de hoek terecht komt.

Ergo, je hekrotor LIJKT maar één kant uit te werken, maar dat komt gewoon omdat de hekrotorservo door de pitch/hek mixer uit het midden getrokken word, en door de gyro in de hoek gestuurd.

Je moet daar overigens NIET iets aan die uitslag veranderen, zo hoorde het te werken. Die fout heeft een maat van mij al eens gemaakt (servo uitslag in de zender terugdraaien tot hij volle uitslag bij volle stick had, en toen had hij in de lucht maar ongeveer 10% stuurcapaciteit op de staart)

Ha Bert,

Deze heeft alleen maar mechanische mixing, zit verder geen electronica in de zender.

Die versterking zie ik wel aan die ene kant die uitslaat.

Punt is:

FrSky zender - ongemixed kanaal - servo beweegt twee kanten op - gyro werkt twee kanten op
Robbe zender - ongemixed kanaal - servo beweegt 1 kant op - gyro werkt 1 kant op, soms alleen als ik een klein beetje uitslag geeft.

Dus er is iets met het signaal mis lijkt mij.

Groeten,

Arie

Met de stick in de midden, en de servo ZONDER gyro aangesloten op de FrSky, wat gebeurt er dan als je de servo omstekkert naar de Robbe zender, met stick in middenstand en zonder gyro? Verspringt de servo dan?

Met de stick in de midden, en de servo ZONDER gyro aangesloten op de FrSky, wat gebeurt er dan als je de servo omstekkert naar de Robbe zender, met stick in middenstand en zonder gyro? Verspringt de servo dan?

Kan ik nog proberen, zit even met verschillende stekkers, kijk vanavond wel even.
Overigens doet de servo zelf in het gyro kanaal het prima.

Dit is mijn mixer ;)


Groeten,

Arie

Mogelijk heeft deze zender nog die 1350 us als neutraalpunt... Later is 1500 us pulstijd standaard geworden,
Dat kan heel goed de oorzaak zijn.

Die heb ik hier nog wel liggen... Dacht zelfs twee stuks, maar dat moet ik even checken.

De Promars kent nog een nulstand van 1,3 ms. Alle huidige zenders hebben een nulstand van 1,5 ms. Op een servo scheelt dit verschil zo'n 20 graden.

Veel van de huidige perifere apparatuur en ook de Robbe 3D gyro gaan uit van een nulstand van 1,5 ms. Vanuit die nulstand bepaalt de processor in het apparaat zijn werking.

Nu kan de Promars redelijk eenvoudig worden omgezet naar een nulstand van 1,5 ms, dus dan is je probleem opgelost. Het nadeel daarvan is wel, dat je dan in de heli alle servo-hevels opnieuw moet monteren. Als ik het niet vergeet zal ik morgen even kijken of je dit zelf kunt doen of dat er ook een kleine modificatie nodig is.

Dat zou mooi zijn Jan,

Ik moet toch nog alles afstellen, dus dat geeft niet.

Ik kan er natuurlijk een nieuwe ontvanger in stoppen, maar dit is nog zo nieuw.

Wil hem gewoon gebruiken.

Groeten,

Arie

Een nieuwe ontvanger helpt niet, die geeft alleen door wat de zender 'm opgeeft.

Ok,

Contact met Jan gehad

Het is zoals Bert aangaf
Mogelijk heeft deze zender nog die 1350 us als neutraalpunt... Later is 1500 us pulstijd standaard geworden,
Dat kan heel goed de oorzaak zijn.
(ik ben net niet oud genoeg denk ik, ben gelijk met een FC18 begonnen jaren terug)

Dus even een opstelling gemaakt om de nulstand te verzetten:

Servo aan een houtje


Met de FrSky op midden gezet


Daarna aan de Robbe gehangen, nou dit dus:


Kreeg hem net niet naar nul:


Maar wat belangrijker is:
De gyro werkt!!!!!!

En met de 3 standen schakelaar kan ik hem dus op: uit - normale stand - en HH schakelen.
Servo beweegt beide kanten op, en de gyro functie werkt

Bedankt Jan!!!!

Nu nog even alle servo's de nulstand weer goed zetten, maar dat is niet zo erg, moet de heli toch nog afstellen.

Groeten,

Arie

  • Like
Reactions: Cnn
Ik had de rotoras netjes gemonteerd, en de heli daar even aan opgehangen (ruimtegebrek op de werkbank ;) )

En toen voelde ik dat het hoofdtandwiel net iets omhoog gegaan was, liep het staartrotor tandwiel net niet lekker in.

Eerst geprobeerd om dat lagerblok hoger te zetten, maar daar zat te weinig ruimte in, dus maar een ringetje er tussen.

Begonnen met een ring die om de as past


Al een stuk dunner


En nog wat kleiner (anders loopt de ring op de buitenkant van het lager)


Zo iets ongeveer


En dat past netjes zo


Geen idee hoe het zat, maar nu zit het netjes.

Liep daarna nog even "bokkig"
Maar dat kwam doordat het steunlagertje te dicht tegen het tandwiel zat, en in het tandwiel zitten wat giet cirkeltjes, waar het steeds op hikte.

Groeten,

Arie
