Schluter Bell 222

Discussie in 'Brandstof specifiek' gestart door Énke Blériot, 29 okt 2020.

  1. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.786
    Locatie:
    Oldeberkoop
    Een dergelijke motor loopt eigenlijk altijd wel goed met een OS 8 of een Rossi R3 of R4

  2. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    Heeft even gelopen, te kort om te registreren ;( en toen ging de prop er af.

    Is even zoeken hoe de sproeier naalden moeten, stationair moet best een eind naar buiten.

    Het hagelt nu, dus wordt vervolgd.

    Groeten,

    Arie

  3. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    Mijn testplankje is weer wat completer:
    [​IMG]
    Kan nu met een oude zender het gas regelen ;)

    En het helpt, de motor loopt!


    Tweede rondje


    Nu langzaam eens wat brandstof er door laten lopen, kan de wonderolie koek er af.

    En de basis instelling eens bekijken, heb nog even niet in beeld op welke stand de sproeiers moeten.
    Maar dat komt wel als alle oude prut er uit is.

    Kan hen in ieder geval steeds starten.

    Groeten,

    Arie

    Bruno van Hoek vindt dit leuk.
  4. JPV

    JPV

    Lid geworden:
    21 mei 2009
    Berichten:
    302
    Het zal wel overdreven zijn, maar toch even een waarschuwing voor de propeller: ik liet vroeger mijn heli-motoren ook op een plankje met een propeller inlopen. Op een bepaald moment wilde ik de sproeier wat bijstellen en reikte voor het plankje staand over de propeller naar de mengselschroef waarbij de propellertips nét de binnenzijde van mijn pols raakte. Resultaat was slechts een haardun rood streepje dwars over de pols, een of twee millimeter dieper en het was een heel andere zaak geworden. Als ik er nog aan terugdenk....

  5. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.786
    Locatie:
    Oldeberkoop
    Tsja... dat is een risico, maar niet iets bijzonders. ALLE vliegtuigmotoren brengen dit risico met zich mee.
    Meer een kwestie van dat helivliegers (tenminste, diegenen die geen vaste vleugel erbij vliegen) onbekend zijn met die prop...

  6. JPV

    JPV

    Lid geworden:
    21 mei 2009
    Berichten:
    302
    Klopt, mijn oplossing was om daarna nooit meer van voren een aanpassing te doen, altijd om het plankje heen lopen en dan veilig vanaf achteren de mengselnaald benaderen.

    Een soortgelijk verhaal: toen ik nog niet zo lang iets met helie’s deed was er het ongeluk met een jongen die een Shuttle op de grond had staan, rotor op volle toeren, en toen van bovenaf door de rotor heen de gasnaald wilde verstellen....
    Ik weet, als je thuis in de gemakkelijke stoel zit denk je “hoe is het mogelijk”, maar ik kan het me goed voorstellen, je kijkt door de rotor heen, ziet de naald zitten, enz.

    Zelfde voorbeeld op een ander vlak is bij de stoomturbine de flensbouten nakijken met een stroboscoop. Hoe vaak ik niet gedacht heb “ik zet er even een sleutel op, ze staan toch stil”. Dan maar één tikkie op de stroboscoop bijzetten, dan gaat de zaak tenminste weer heel langzaam draaien.

  7. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.786
    Locatie:
    Oldeberkoop
    Voor ons is dat een beroepsrisico op schepen met een asgenerator: de frequentie variëert met het motortoerental, máár: alle electromotoren, EN de TL-buizen ook...
    Dat kan onder omstandigheden best wel eens narigheid opleveren.

  8. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    Ik heb geen vaste vleugel vliegtuig, maar weet wel wat een prop doet hoor.
    Heb ook niet de neiging om van voren te benaderen, altijd vanaf de workmate kant ;)
    Daar zit alle bediening, dus vanaf die kant afstellen.
    Overigens ga ik de motoren hier niet helemaal afstellen, vooral zorgen dat ze goed starten, de verdere afstelling komt op de heli wel.
    En deze dan wat langer laten lopen, omdat die van wonderolie naar syntheet gaat.

    En nee, niet net als die bij/hommel pasgeleden, die telde blijkbaar tot 2 en dacht dat ie er door kon ;)
    Die was aan stukjes.

    Tijd voor LED buizen Bert, dan heb je dat probleem niet.
    Wilde pas even kijken of mijn toerenteller het nog goed doet, richtte op de TL buis, helaas, er zit inmiddels LED in ;)

    Groeten,

    Arie

  9. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.786
    Locatie:
    Oldeberkoop
    Oh, is dat zo? Nog niet geprobeerd, dat wist ik niet.

    Maar ja, aan boord ben ik afhankelijk van wat de baas levert, ik denk dat het nog wel even duurt voordat we daar allemaal LED buizen hebben.
    Gaat een puinhoop worden vanwege de aparte starters... (wat zat ook al weer waar?)

  10. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    Rustig nog een tankje:


    En @JPV , ik heb ingezoomd aan de voorkant ;), netjes afstand gehouden

    Zo ziet mijn plankje er nu uit, moet nog wat netjes afwerken:
    [​IMG]

    Zit in ieder geval een goede clunc in de tank, volledig leeg
    [​IMG]
    Groeten,

    Arie

  11. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    Zo, de motor loopt af en toe een rondje, dat ziet er goed uit.
    Nu is de heli langzaam aan de beurt.

    Eerst alles maar een in een ontvettend sopje gedaan.

    Dat ziet (en voelt!) al een stuk beter:
    [​IMG]
    [​IMG]
    [​IMG]
    De koppeling ziet er nog uit als nieuw:
    [​IMG]
    En de swashplate heeft nog een poetsbeurtje nodig:
    [​IMG]
    Loopt zwaar van het dikke oude vet
    [​IMG]
    Zo, eens kijken wat er nog meer moet.

    Groeten,

    Arie

  12. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke

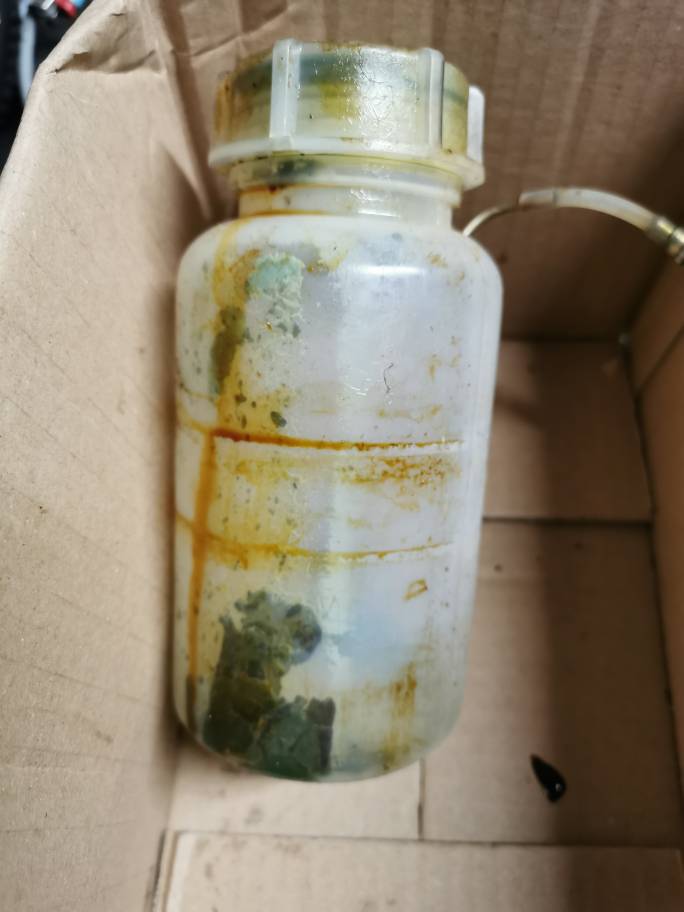

    Verder alles wel gehad denk ik, alleen de tank, dat is te vies.

    Als iemand nog zo een fles heeft liggen, dan hou ik me aanbevolen.

    Groeten,

    Arie IMG_20210327_211756.jpeg

  13. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    En als je dan begint....

    Schroefjes bij elkaar zoeken.
    De platte schroefjes vervang ik door nieuwe kruiskopjes.
    [​IMG]
    Spulletjes er bij
    [​IMG]
    En dan komt er weer wat
    [​IMG]
    [​IMG]
    Niet te stoppen bijna ;)
    [​IMG]
    Het begin is er in ieder geval
    [​IMG]
    Ik had niet veel foto's gemaakt bij het uit elkaar halen, moet voor zich spreken

    Maar valt nog niet mee met een handleiding met alleen maar tekst.

    Maar goed, goed lezen, en dan komen we er wel.

    Ondersteuning van het hoofd tandwiel met een lagertje, dat zie je niet meer, was even zoeken, maar het zit er op!

    Groeten,

    Arie

  14. JPV

    JPV

    Lid geworden:
    21 mei 2009
    Berichten:
    302
    Als je die aluminium schetsplaten ziet met die lichte bruine verkleuring dan komen er herinneringen naar boven van (voor mij) 40 jaar geleden. Je kunt vandaag net zo’n dure heli kopen als je wilt, dat gevoel van toen krijg je niet meer terug. Bij mij was dat een Heli Baby, nogal rampzalig, maar een prachtige tijd, met die drive van een 18-jarige om de zaak aan de gang te krijgen, enz. enz.

  15. JPV

    JPV

    Lid geworden:
    21 mei 2009
    Berichten:
    302
    En over die handleiding met alleen tekst; had laatst een strijkijzer met een handleiding met alleen maar plaatjes (ging over ontkalken), een paar pictogrammen is wel leuk, maar een hele bladzijde met nietszeggende tekeningetjes, de duvel kon er geen wijs uit :) .

    AHoogendijk vindt dit leuk.
  16. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    Ok, de staartrotor is aan de beurt:
    [​IMG]
    De aansturing liep zwaar, en die schroef met ring (is ook nog eens een stuk langer) ziet er ook niet uit.

    Eerst maar eens open halen:
    [​IMG]
    Zoals verwacht, ziet er op zich goed uit.
    Even schoon gemaakt, beetje titanvet er in, en dat loopt wel weer.
    De aansturing van de staartrotor loopt door de as heen, en dat messing pieftje aan de zijkant.
    Daar zat wat aangekoekt vet in, dus die heb ik weer netjes open gemaakt.

    Loopt allemaal weer als een zonnetje, nu nog de aandrijving door de staart heen mikken (zitten 2 geleiders in), en in het tandwiel

    Dat viel niet tegen
    [​IMG]
    En let op:
    [​IMG]
    Die lange bout met extra ring zit er weer in ;)

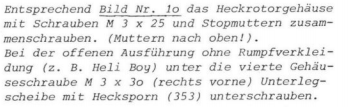

    Volgens de handleiding:

    Dus moeren naar boven, en onder die lange een ring als er geen romp op zit.

    Dus zit het nu zo.

    Groeten,

    Arie

  17. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    De staartvin was erg groot, en gebroken, dus maar de mal uit de handleiding gepakt
    Dit past
    [​IMG]

    Maar deze loopt verder van de scheur af

    [​IMG]

    Dus aftekenen
    [​IMG]
    En dan de figuurzaag maar eens pakken.

    Groeten,

    Arie

  18. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    Ok, ik kan nog figuurzagen;)
    [​IMG]

    Nu nog een kleurtje, hoe gaan we dat doen,
    Nou, we hebben op school een snijplotter, dus ook folie, dus wrappen dan maar
    [​IMG]
    [​IMG]
    De andere vin hoeft maar een halfje te zijn
    Vorm klopt aardig
    [​IMG]

    Oh ja, en waarom moeten de moertjes aan de bovenkant bij de staartrotor
    (normaal doe je ze aan de onderkant, want als het moertje er af zou lopen blijft de schroef zitten)

    Nou, daarom.......
    [​IMG]

    Groeten,

    Arie

  19. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.590
    Locatie:
    Krabbendijke
    Het servo hok er ook eens op geschroefd.
    Moet wel de lijmnaden versterken, want die zijn niet allemaal stevig meer
    [​IMG]
    En dus eens nagedacht over de besturing
    Er zit een 5 cel in, en van die ouderwetse stekkertjes
    [​IMG]
    Nu wil ik er een gyro in zetten, en een spannings bewaking
    [​IMG]
    1tje maar hoor ;)
    Dus de batterij eens opgeladen, gaat nog best, maar de spanning is wel hoog.

    Nu heeft @Corrien weleens aangegeven dat 4.8 beter is in het vergelijk met 6V https://www.modelbouwforum.nl/threads/specs-robbe-rs60-rs200-servo.81080/

    en deze geeft bijna 7 volt af, dus dat moet een 4 cel gaan worden.

    Ook ga ik nog wat met de stekkertjes doen hier en daar om makkelijk te kunnen laden, en de gyro aan te sluiten.

    Groeten,

    Arie

    Laatst bewerkt: 2 apr 2021
  20. JPV

    JPV

    Lid geworden:
    21 mei 2009
    Berichten:
    302

    Ik kan me vergissen, maar staat hier niet dat met die ene langere bout bij de uitvoering zonder romp de heckrotor-beugel (hecksporn) vastgezet wordt?

    AHoogendijk vindt dit leuk.
