Scratch bouw(verslag) houtzaagmolen | schaal 1:87 (plastic/hout)

Prachtig!

Grtjs,Marc.

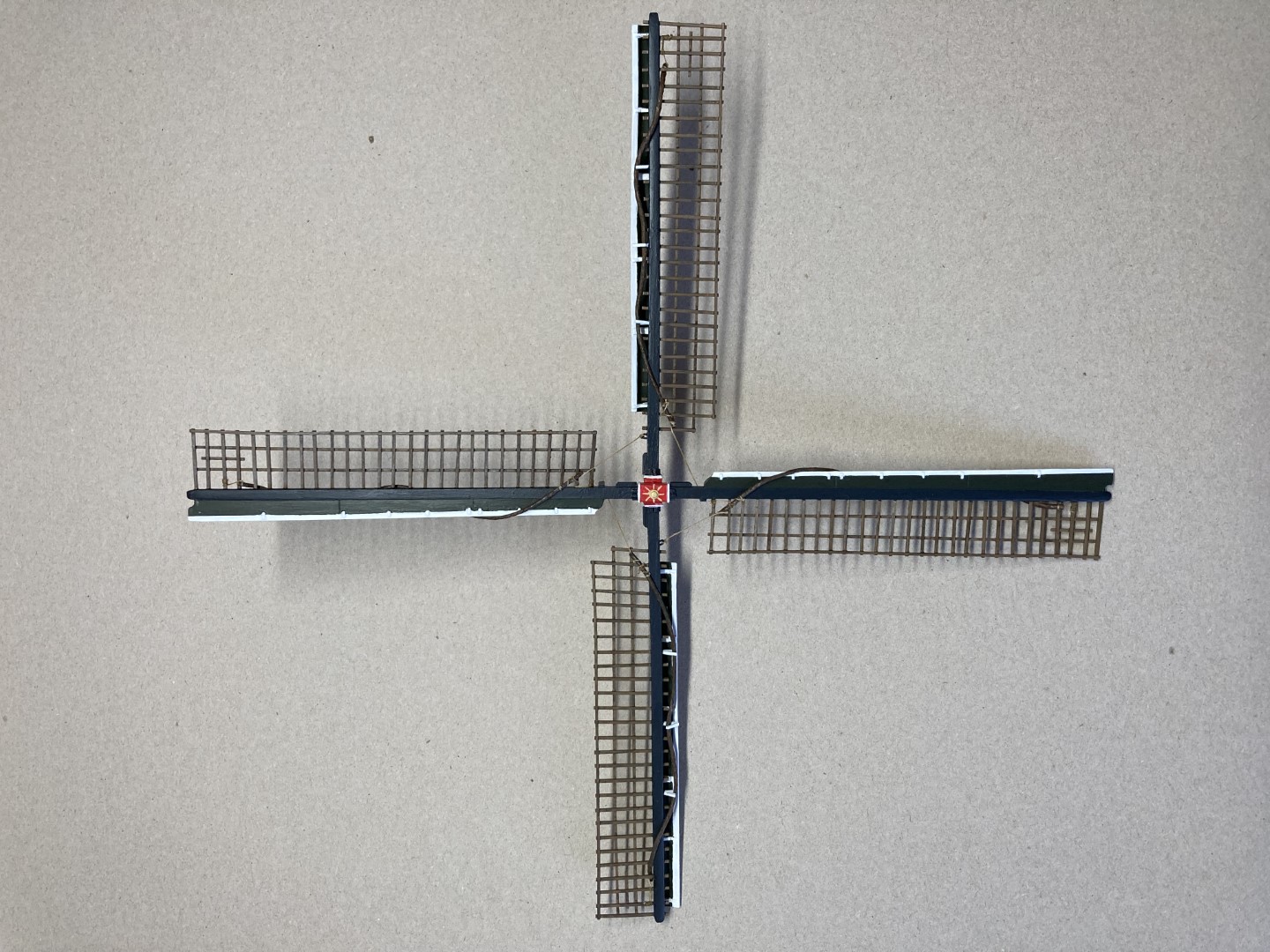

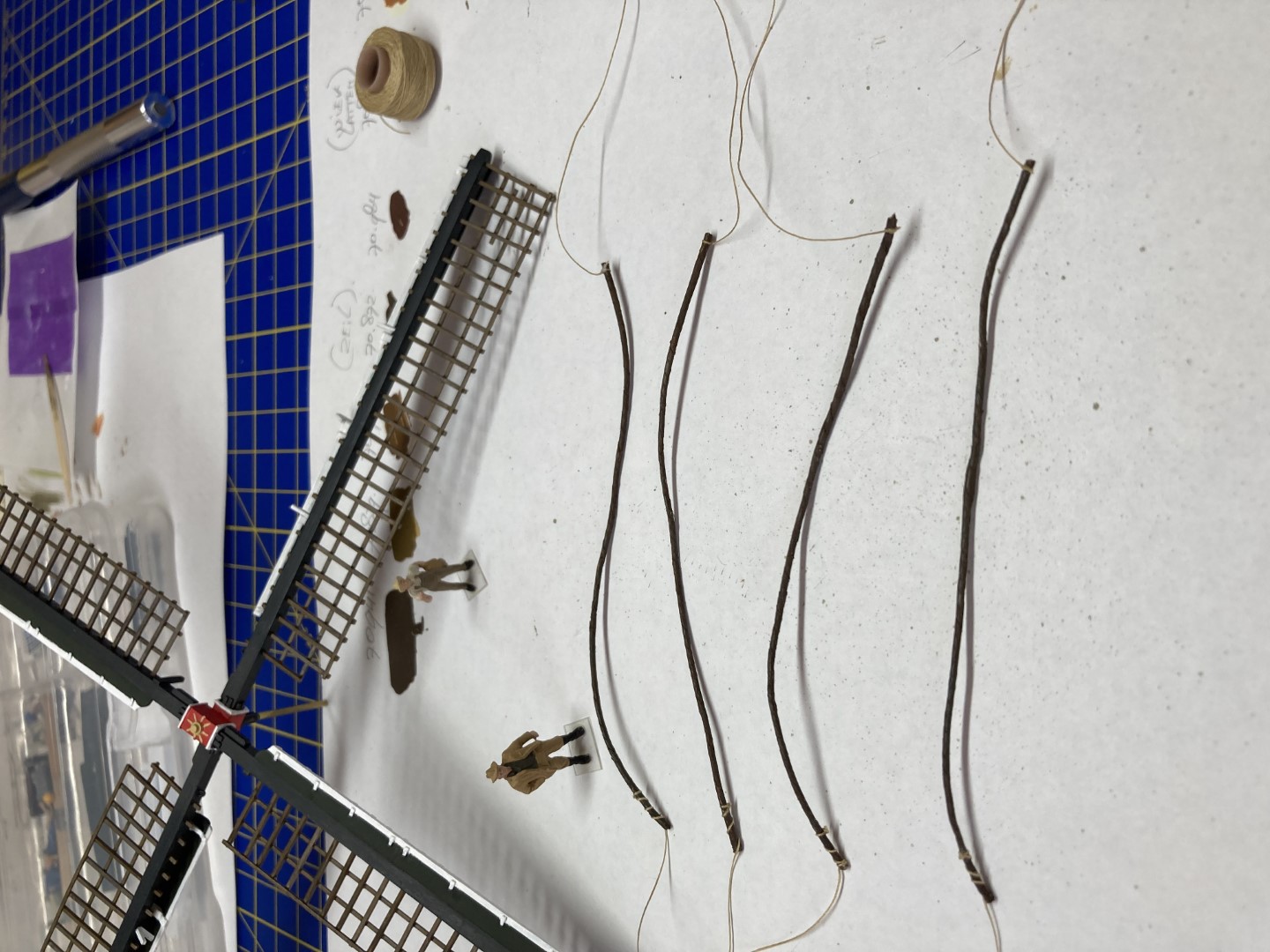

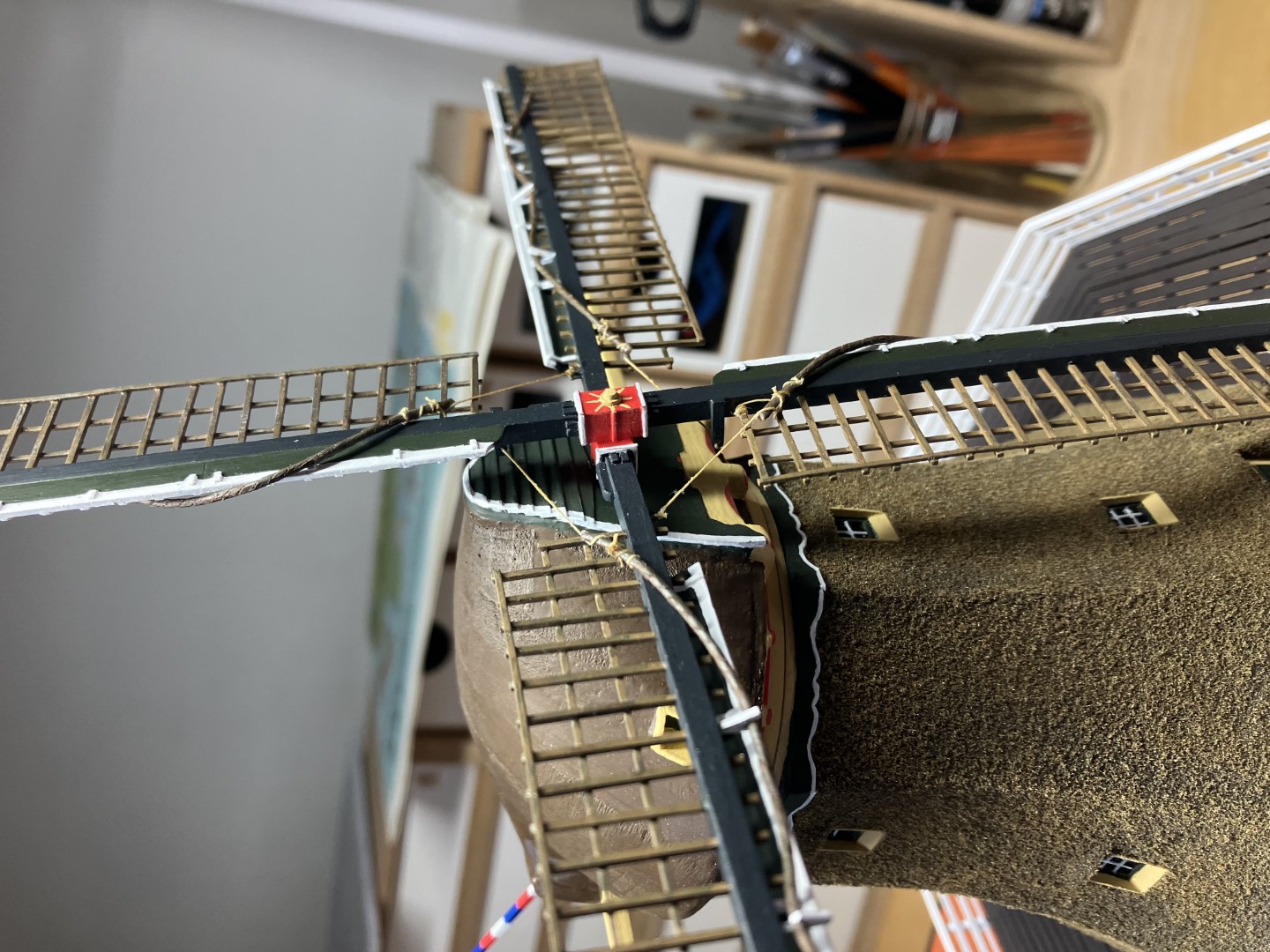

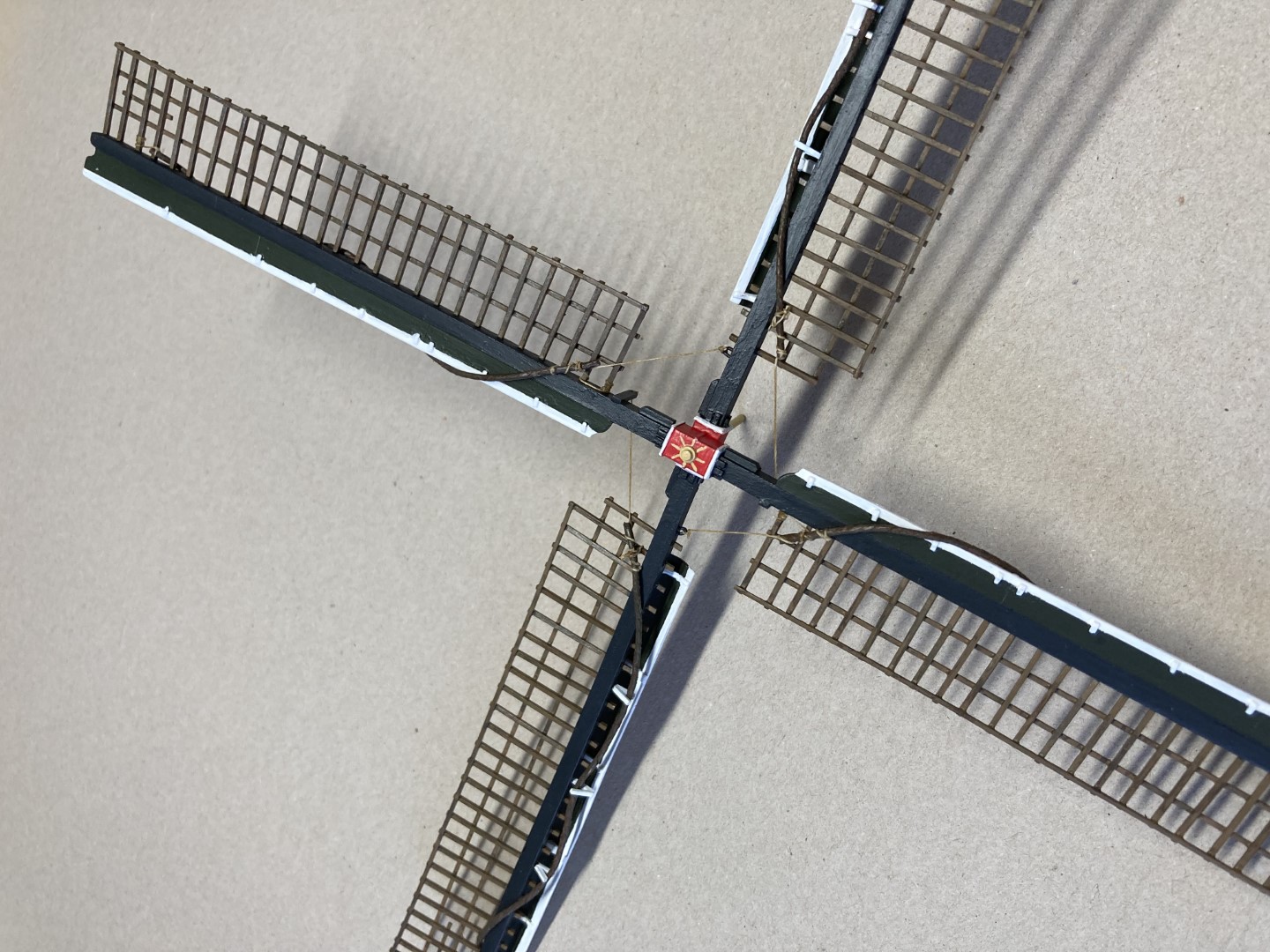

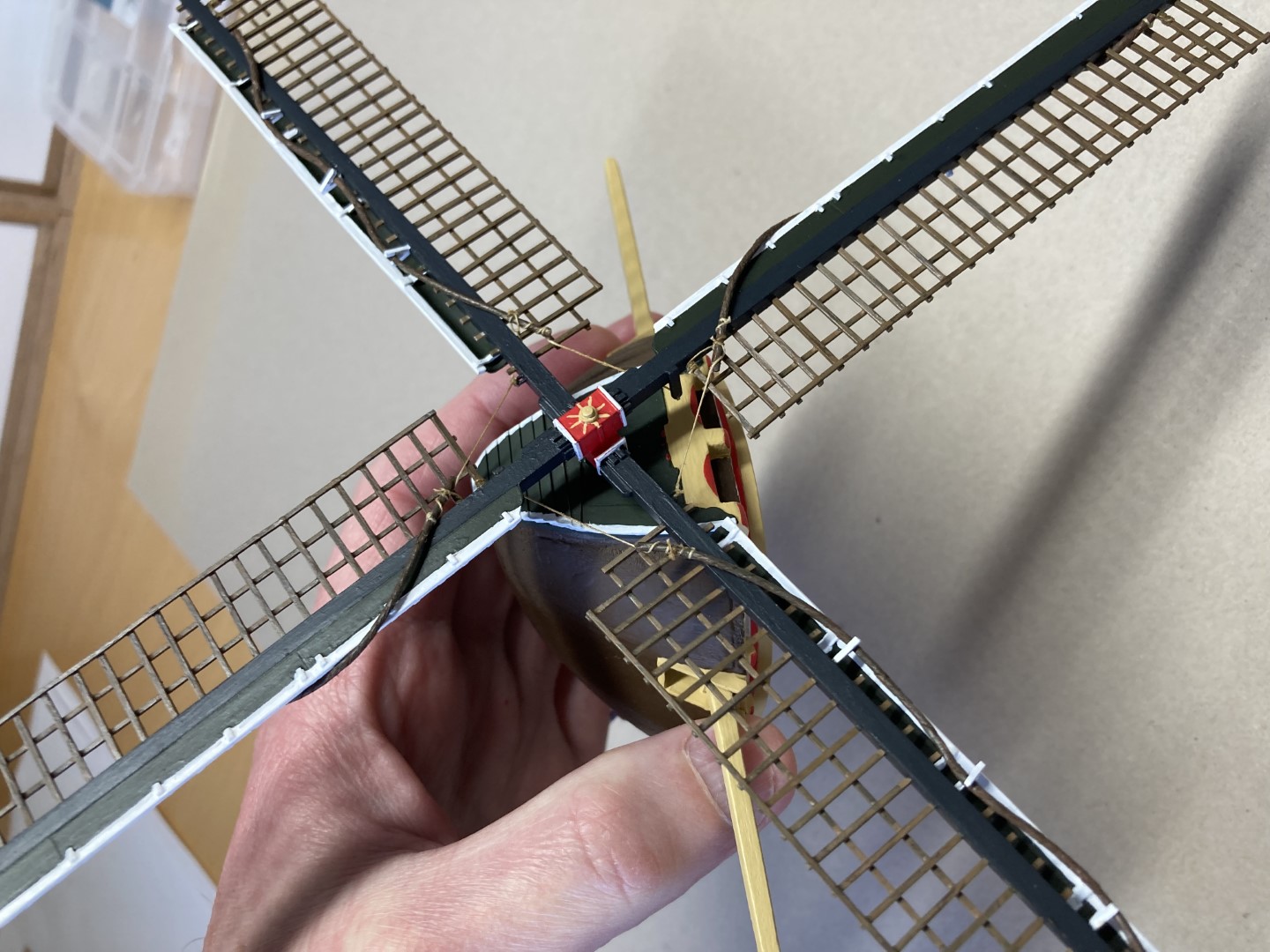

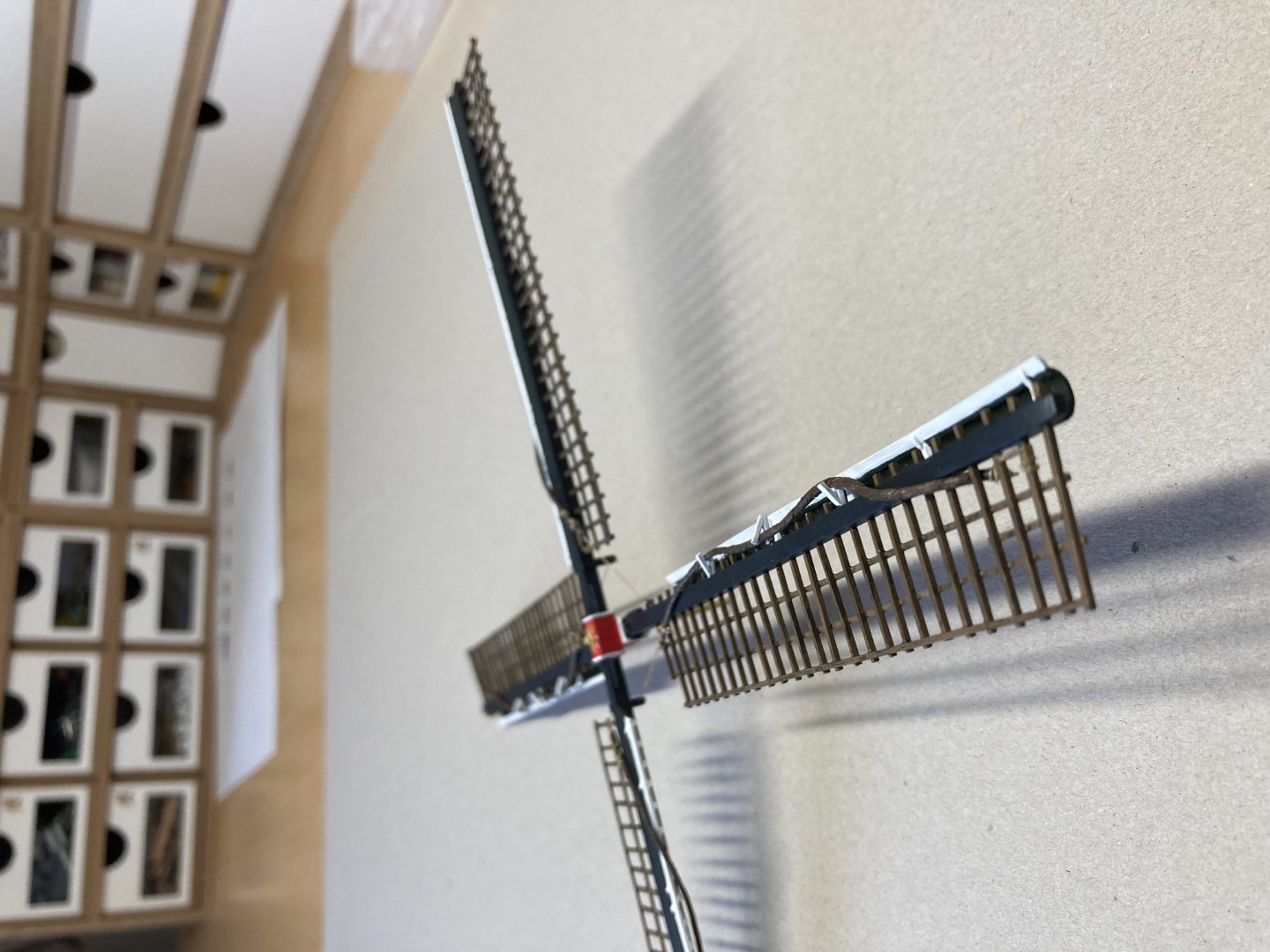

Top, Eugene. Het zijn de details die het realistisch maken: Met de zeilen op het Oud Hollands netjes om de borden aan de achterzijde achter de klamp. En voor het bovenhoektouw van de zeilen op de Fokken, afhouders op de buitenroe!
Bij mijn opmerkingen over de wiggen en keerklossen dacht ik die nog te benoemen. Maar dacht, dat gaat te ver. Maar je hebt ze gemaakt! Mijn complimenten.
Gr. Peter

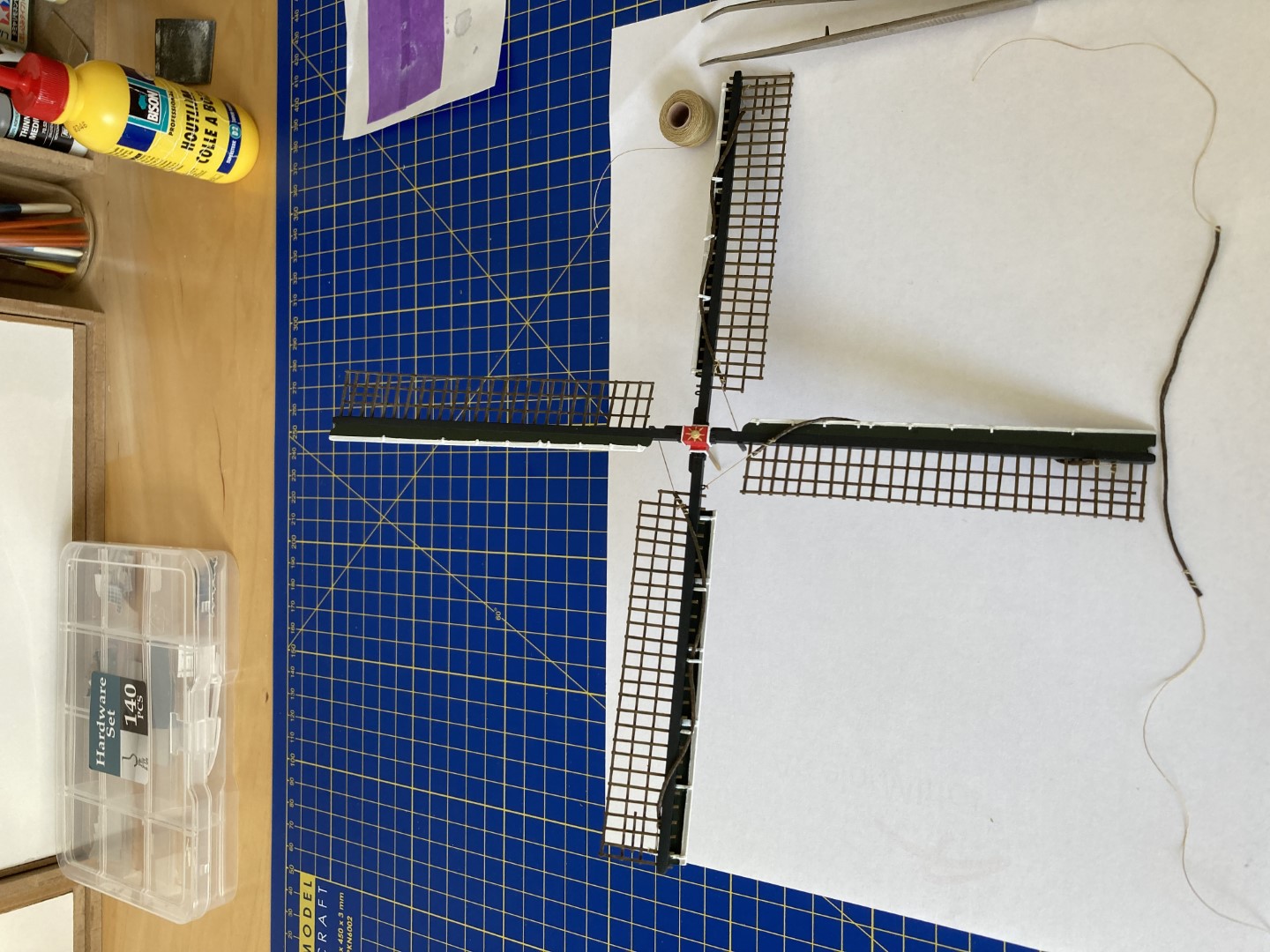

Hi Peter, goede raad en advies met uitleg is altijd welkom. Wil echter niet zeggen dat ik het altijd ga opvolgen, maar een deskundige spreek ik natuurlijk niet tegen. Ben ook erg blij met het resultaat van deze details. Verder met enig geduld is het priegelen met de touwtjes prima gegaan. Dacht toen met veel respect aan de bouwers van historische zeilschepen.



Dank Marc voor je bericht.



Zaaghal | Ramen – Deel 1

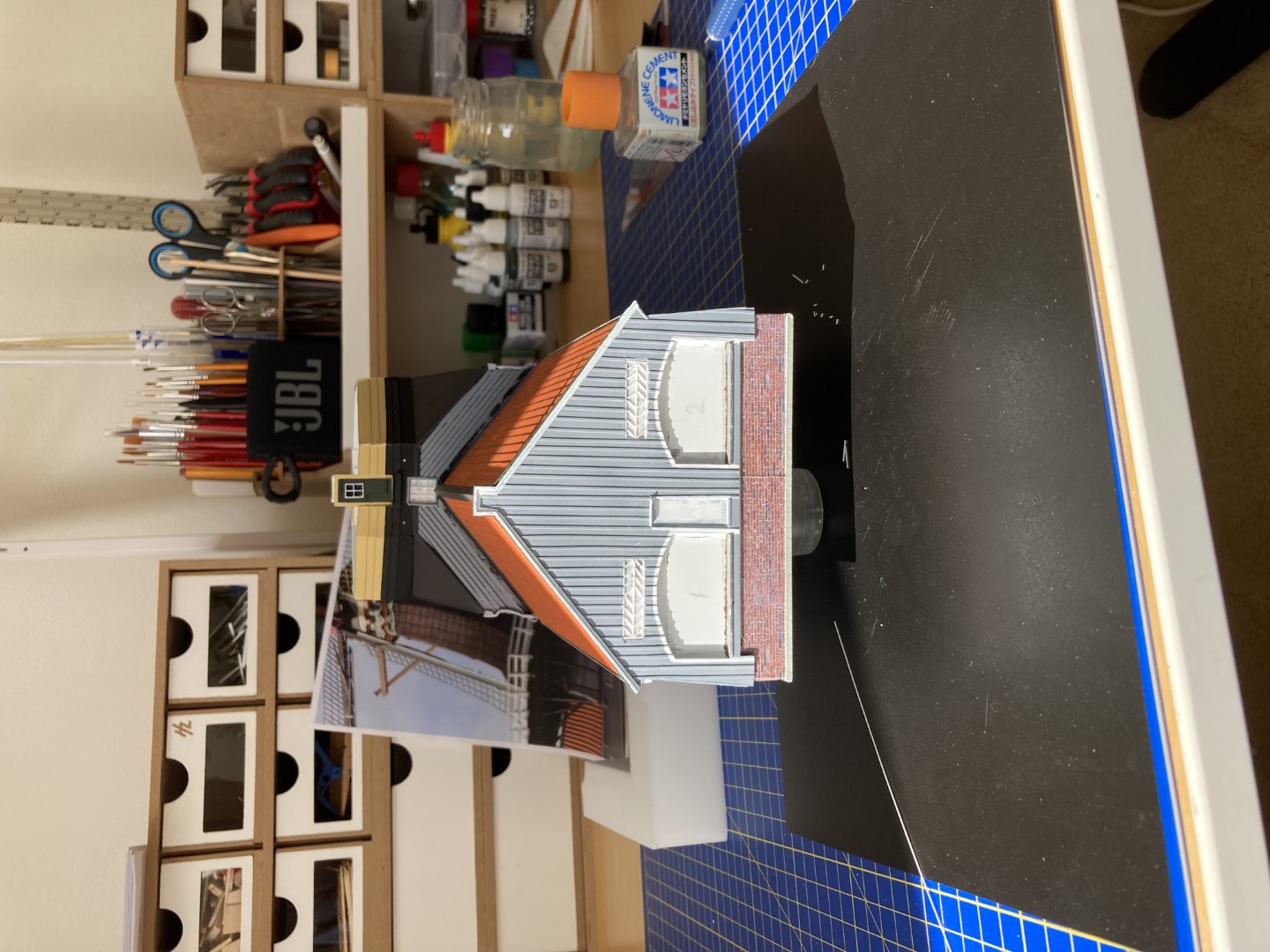

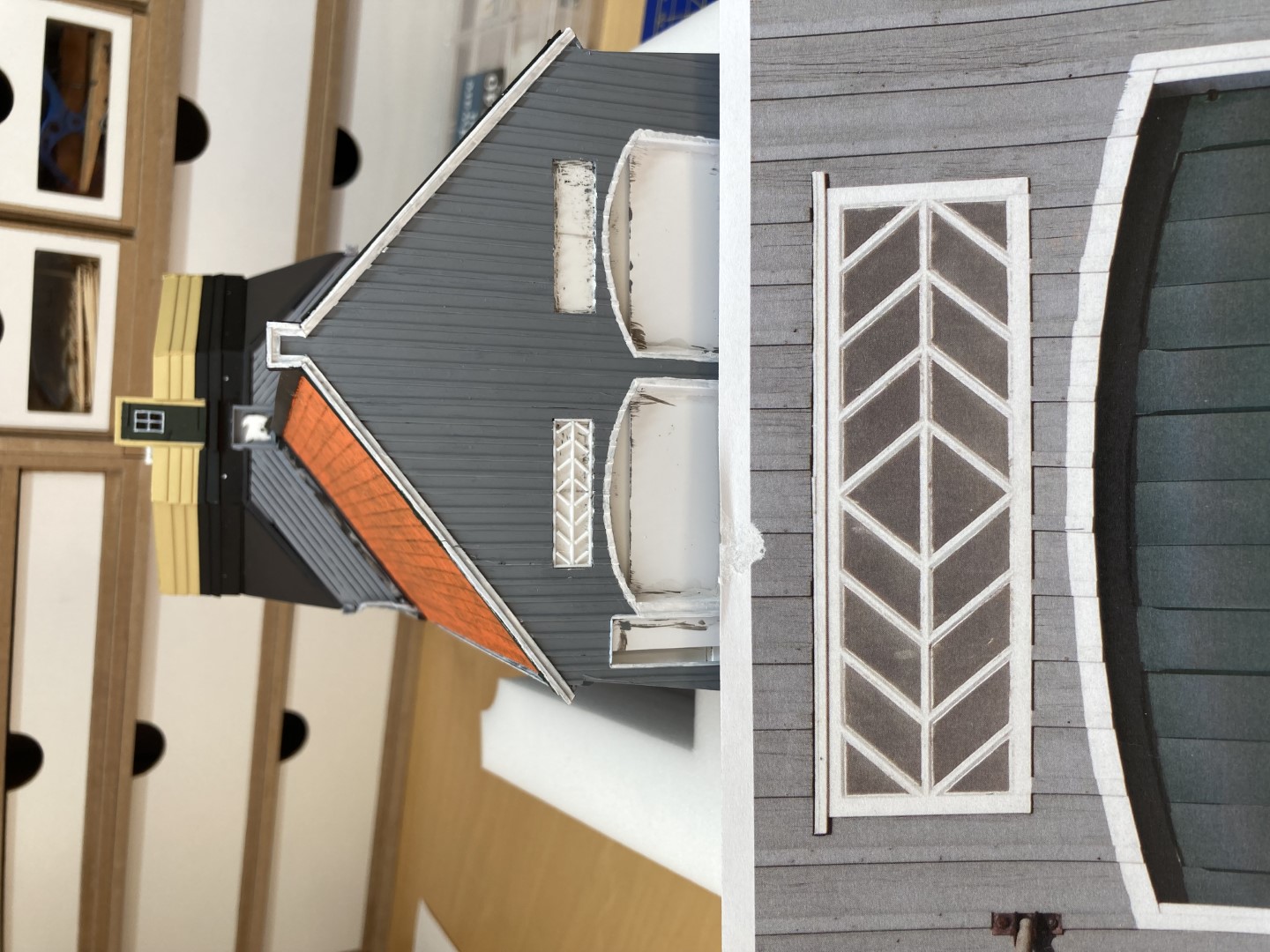

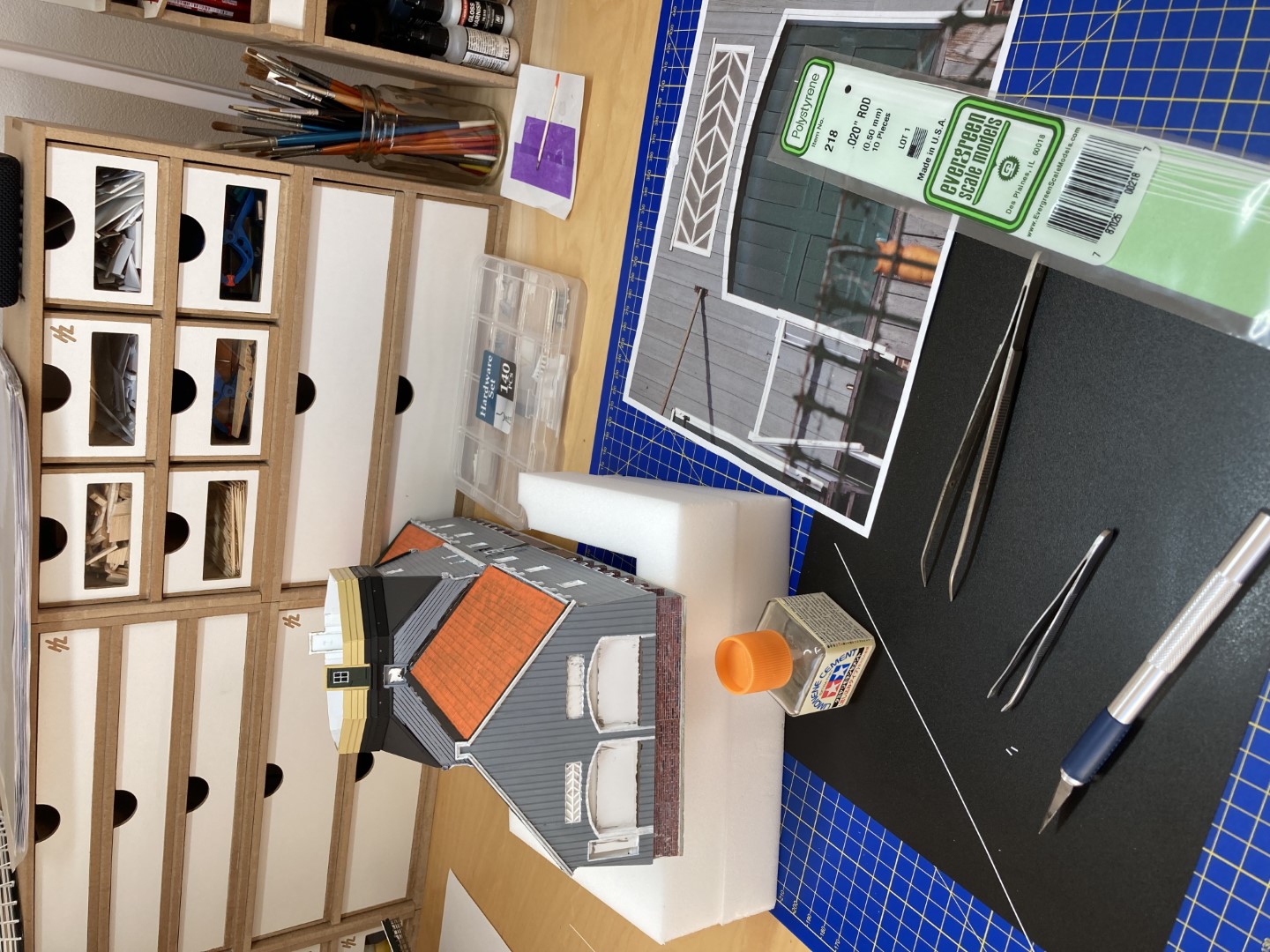

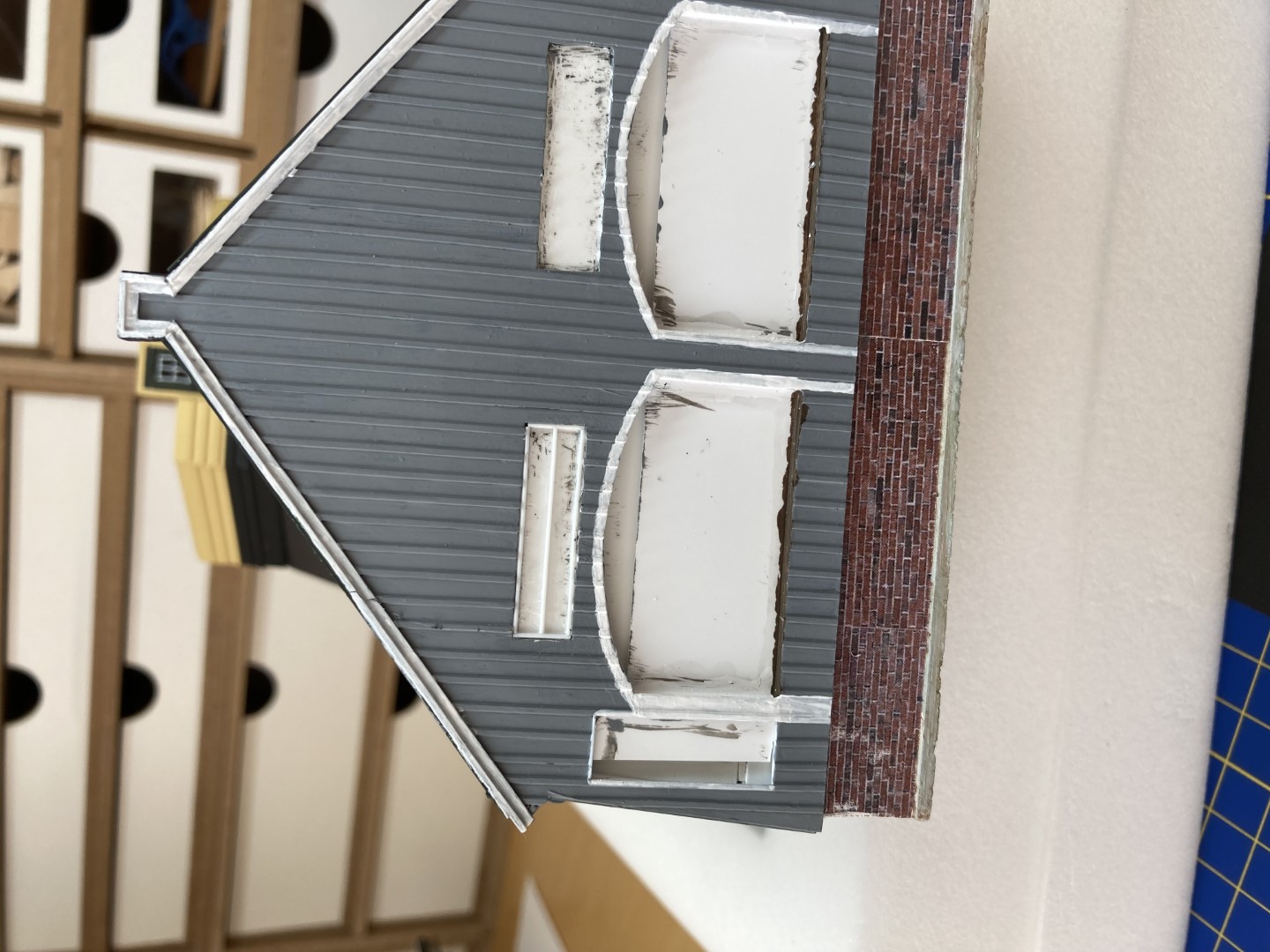

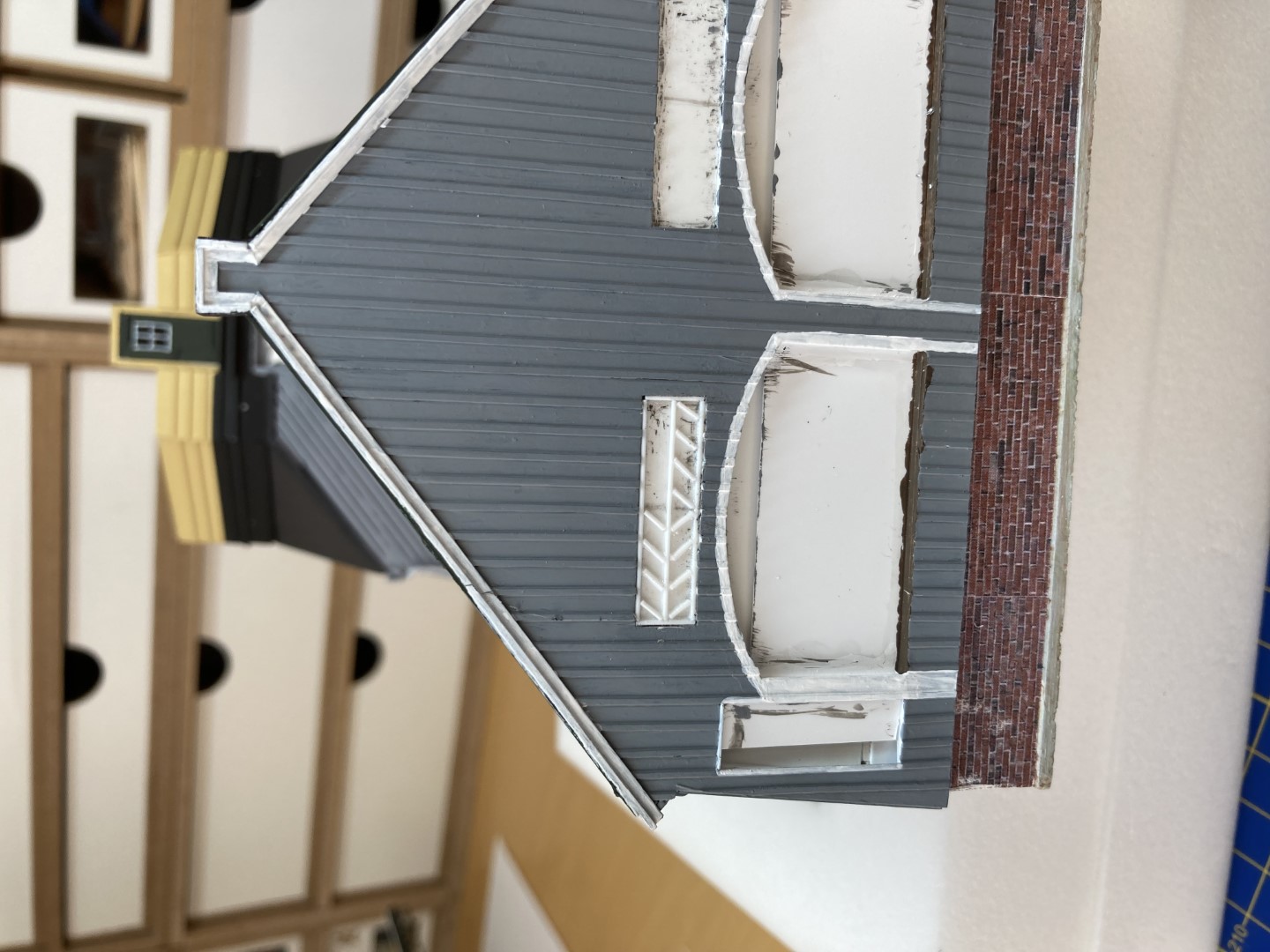

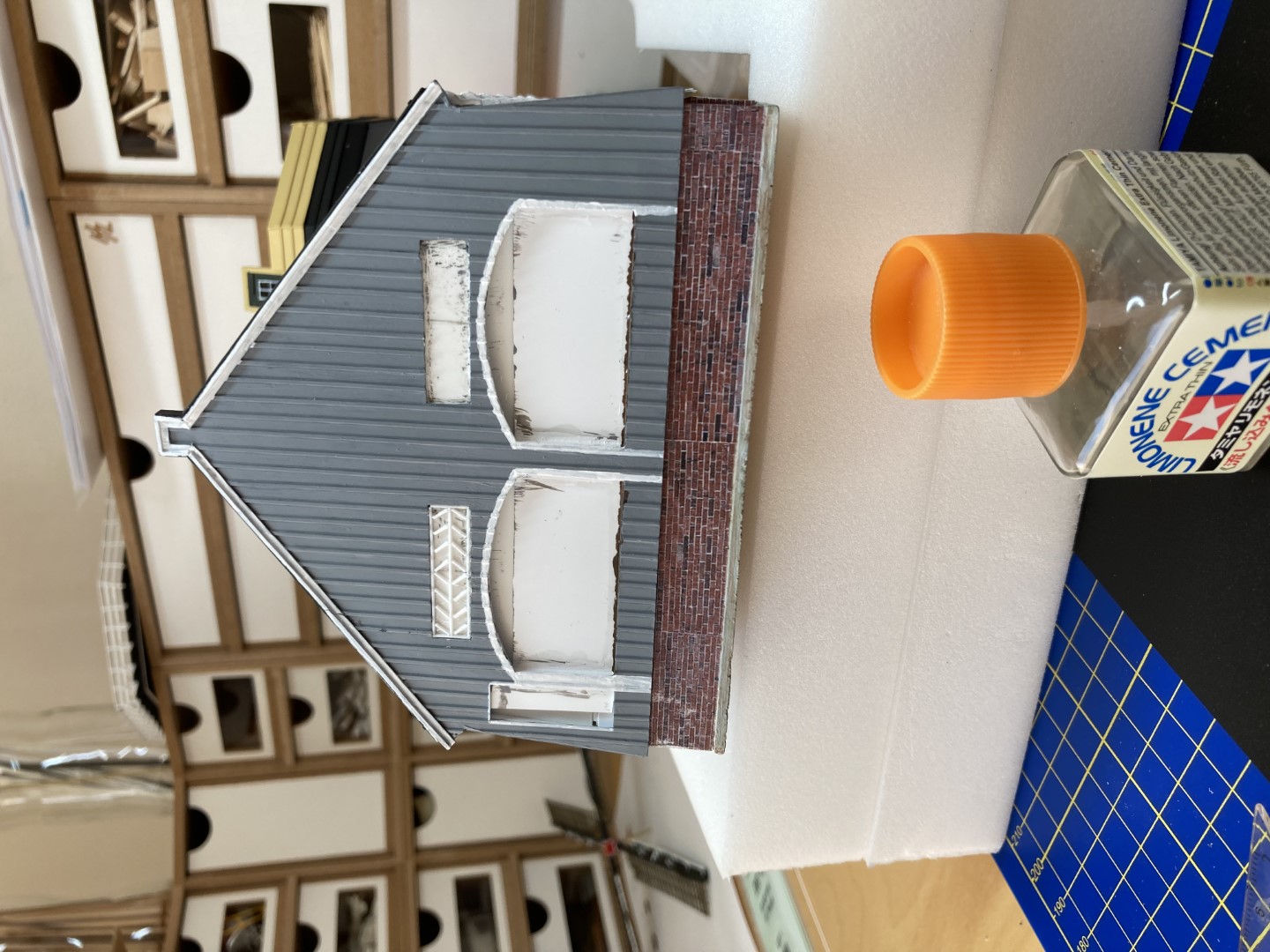

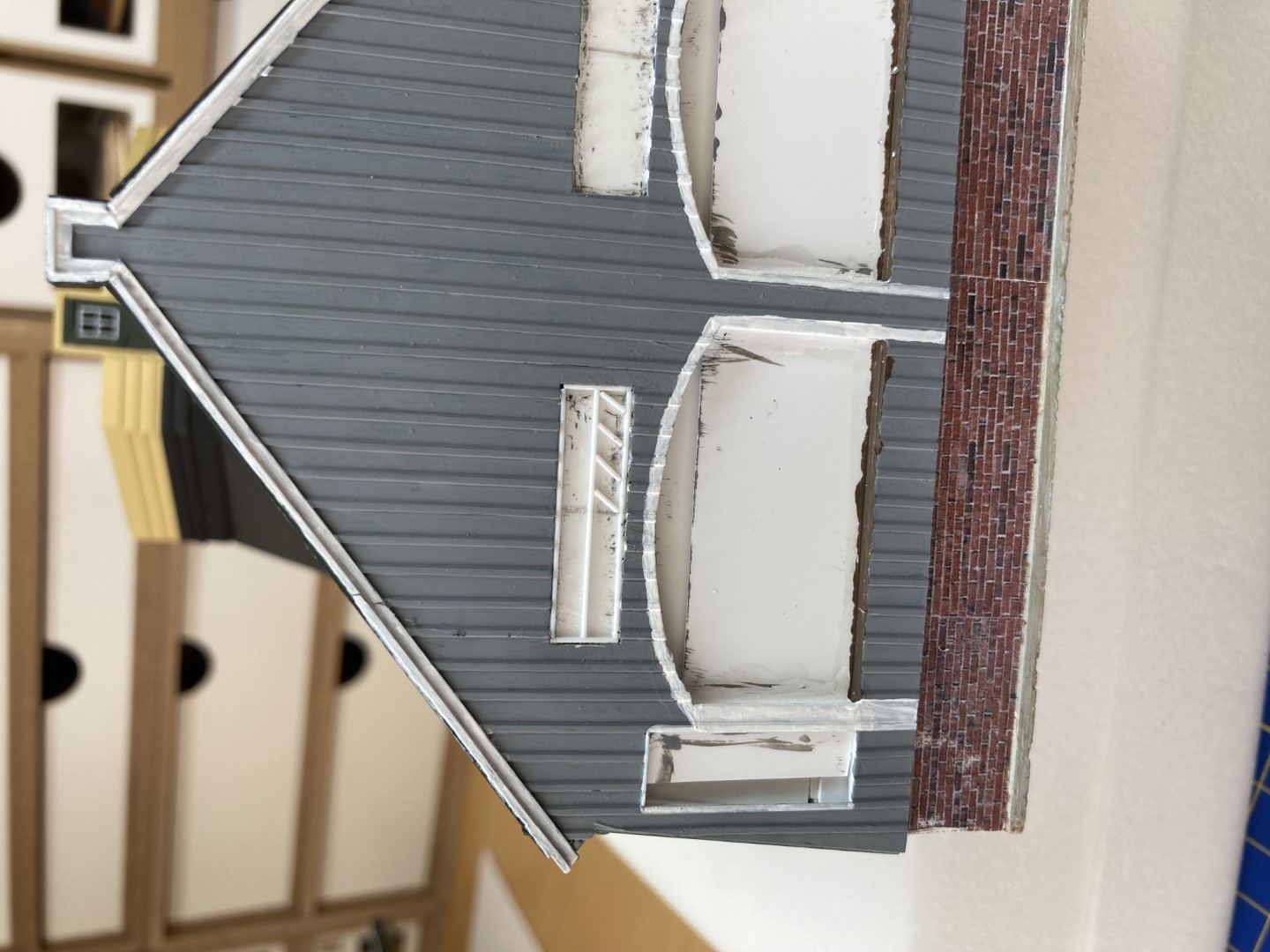

Ik heb het lang uitgesteld, maar deze week eindelijk begonnen met het maken van de ramen van de zaaghal (Foto 1-6). Let niet op het schilderwerk, want dat is nog lang niet af.
In post #17 had ik al wat gemaakt met behulp van de printer, maar ik had toen al mijn twijfels. In post #57-58 heb ik de ramen bij de bovenbouw gemaakt van 0,5mm rond profiel (Evergreen nr. 218). Dit is mij zeer goed bevallen en ik ga dit nu ook toepassen op alle ramen van de zaaghal. Een leuke en uitdagende priegelklus voor de komende weken.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6



Zo mooi,dit verslag!

Grtjs,Marc.



Zaaghal | Ramen – Deel 2

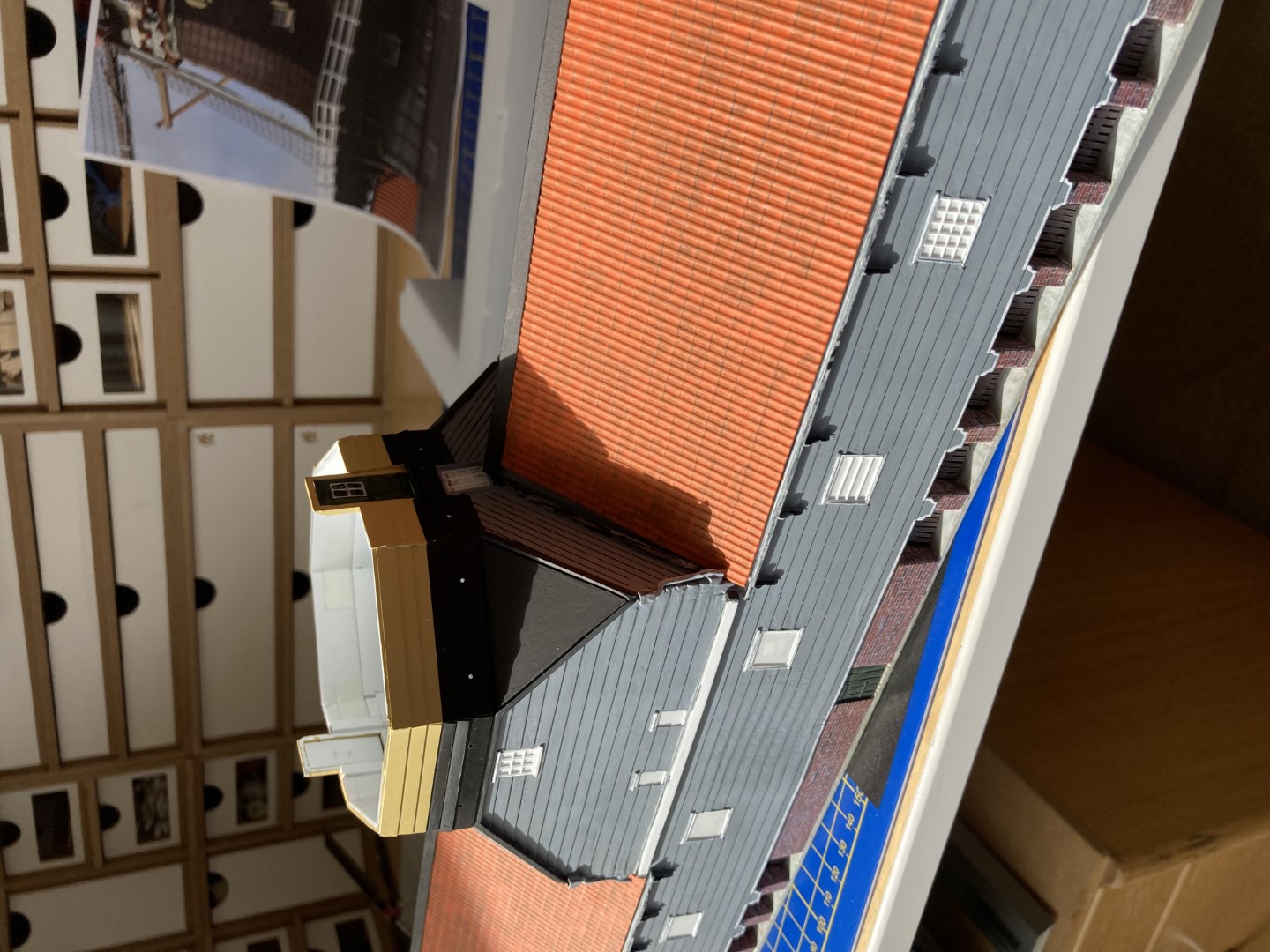

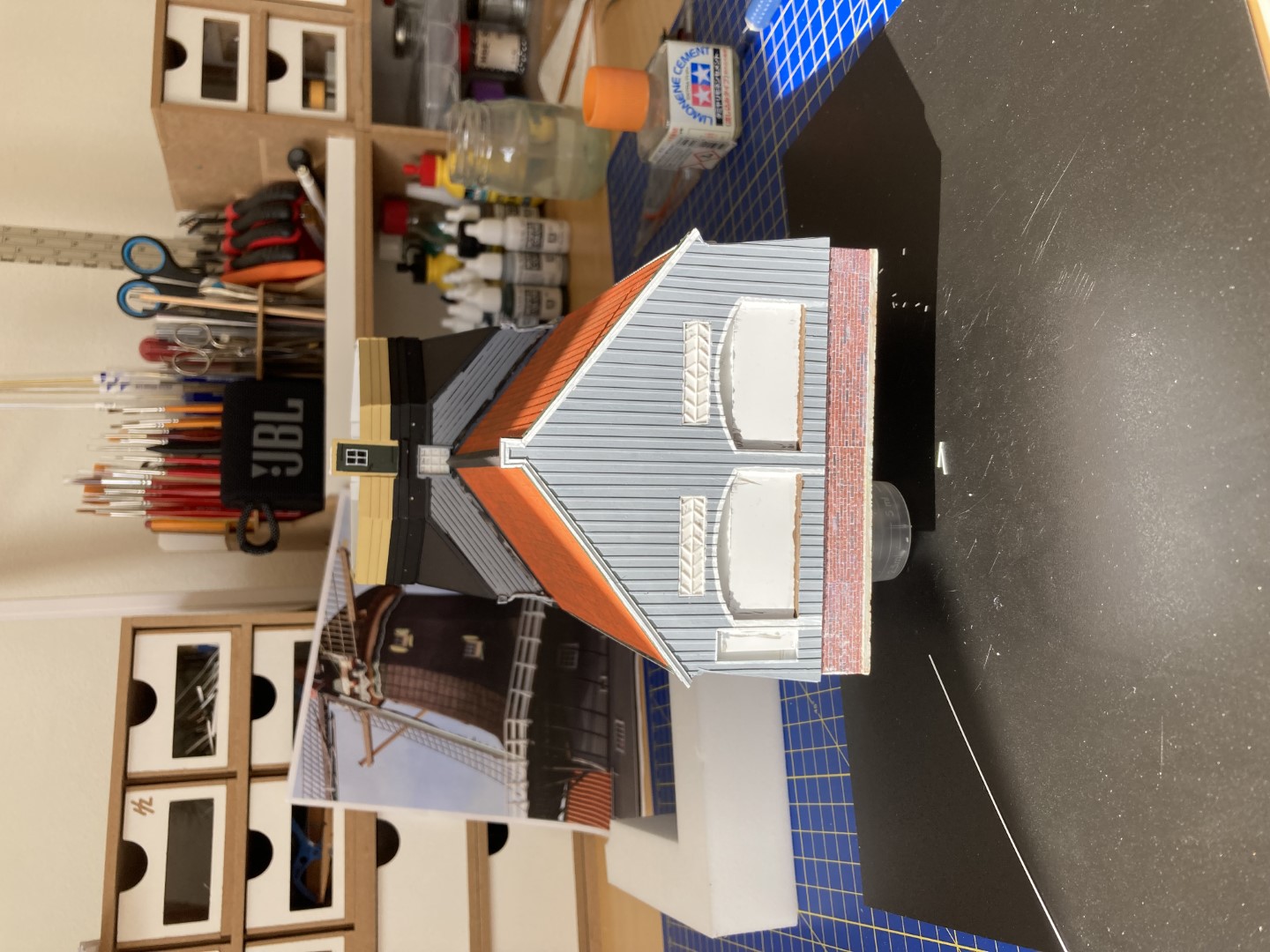

De ramen aan de voor- en achtergevel zijn nu in de basis klaar (foto-1-2). Nu net begonnen met de ramen van de lange zijgevels. Eerst nog in alle ramen 1mm kunststofplaat aangebracht omdat de uitsparingen te diep waren. Vervolgens wordt dan daarop het raamwerk van 0,5mm rond profiel (Evergreen nr. 218) gelijmd (foto 3-4).
Ps. Na wat snoeiwerk in de tuin is de houtvoorraad nu ook op peil gebracht (foto 5-6).

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5 (voornamelijk Hortensia)


Foto-6 (dood hout van een Hibiscus Newbiscus XXL)



Zaaghal | Ramen – Deel 3

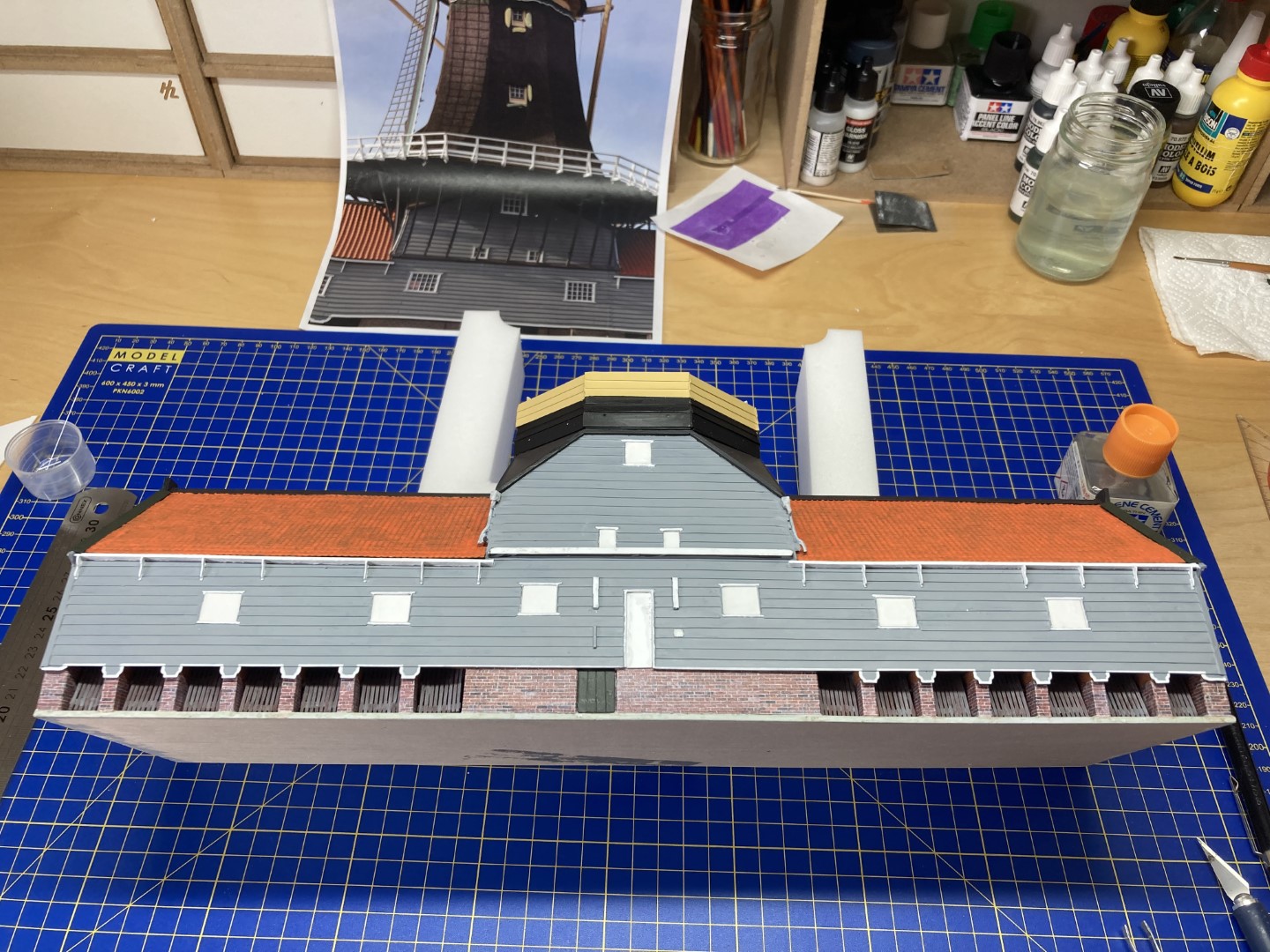

Ik heb weinig opzienbarende bouwvorderingen te melden. Deze week de ramen van een van de lange zijgevels kunnen afronden (foto 1-3). Met de andere zijgevel ben ik nu bezig (foto-4). Tot volgende week.

Foto-1


Foto-2


Foto-3


Foto-4



Wat een prachtig werk!

Grtjs,Marc.



Zaaghal | Ramen – Deel 4 (slot)

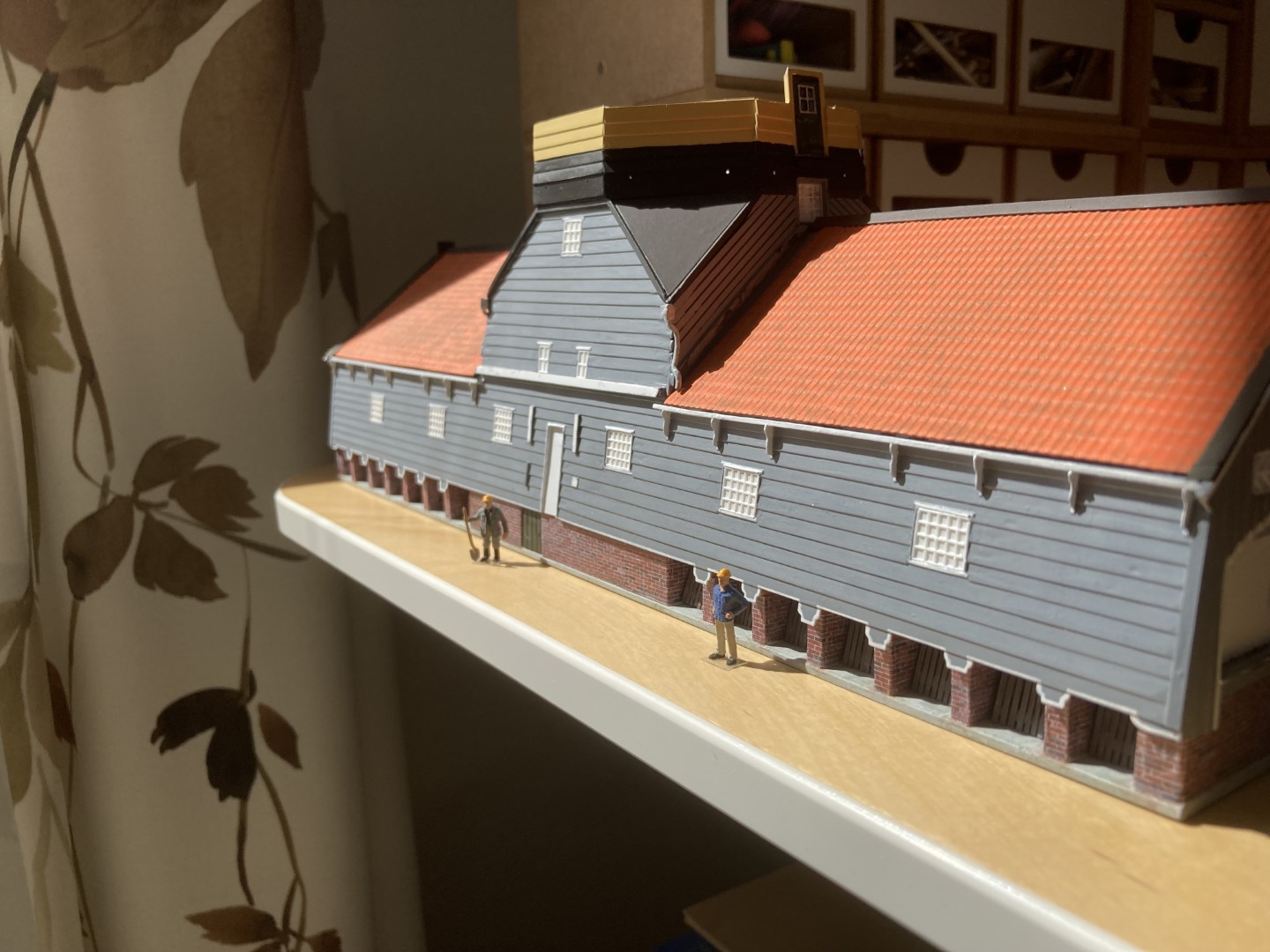

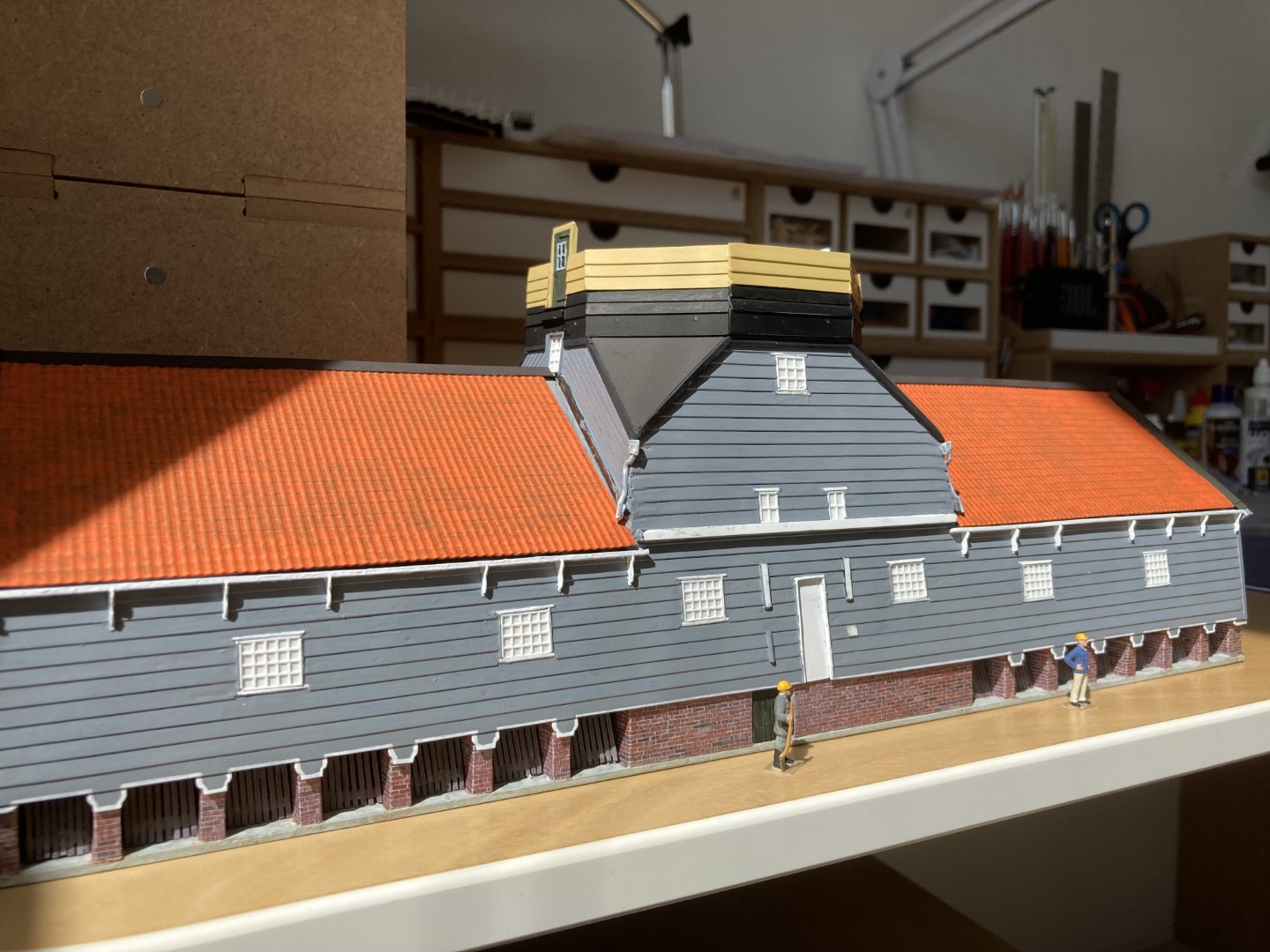

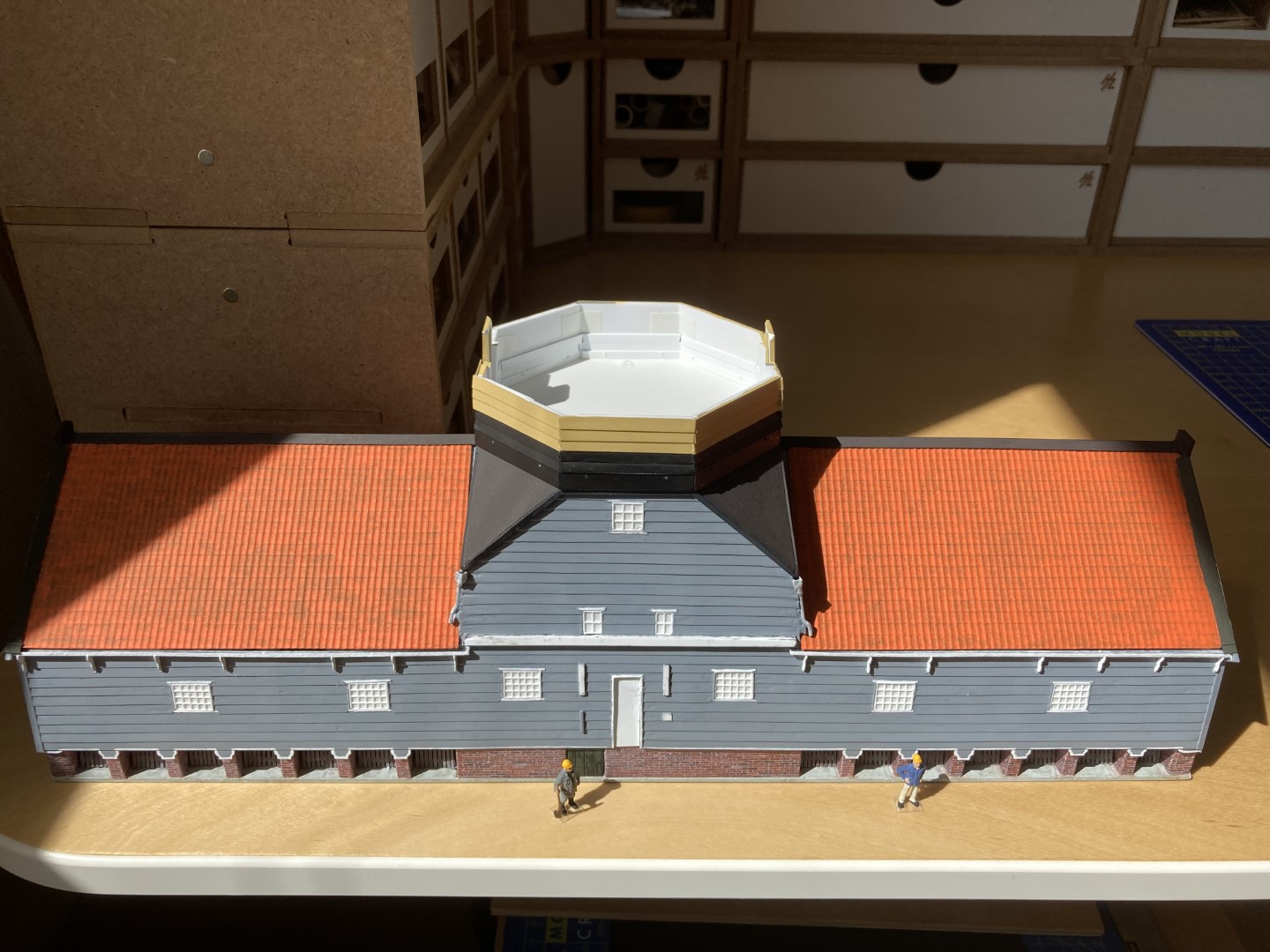

En ook de ramen van de tweede lange zijgevel zijn klaar (foto 1-4). Nu kan ik een en ander gaan schilderen.
Fijne Paasdagen en tot volgende week.

Foto-1


Foto-2


Foto-3


Foto-4



Ik ben alvast benieuwd hoe je het glas in de ramen brengt.
Het ziet er weer pico-bello uit.



Dank Herman voor je bericht. In antwoord op je vraag: gewoon met zwarte verf en een laagje glans vernis. Zo heb ik het bij de ramen van de bovenbouw (post #58) en de deuren ook gedaan. Ik heb er bewust voor gekozen om geen "echte" ramen met "glas" te maken. Redenen: praktisch, er is geen binnenwerk te zien en er komt ook geen verlichting in.



Zaaghal | Schilderwerk

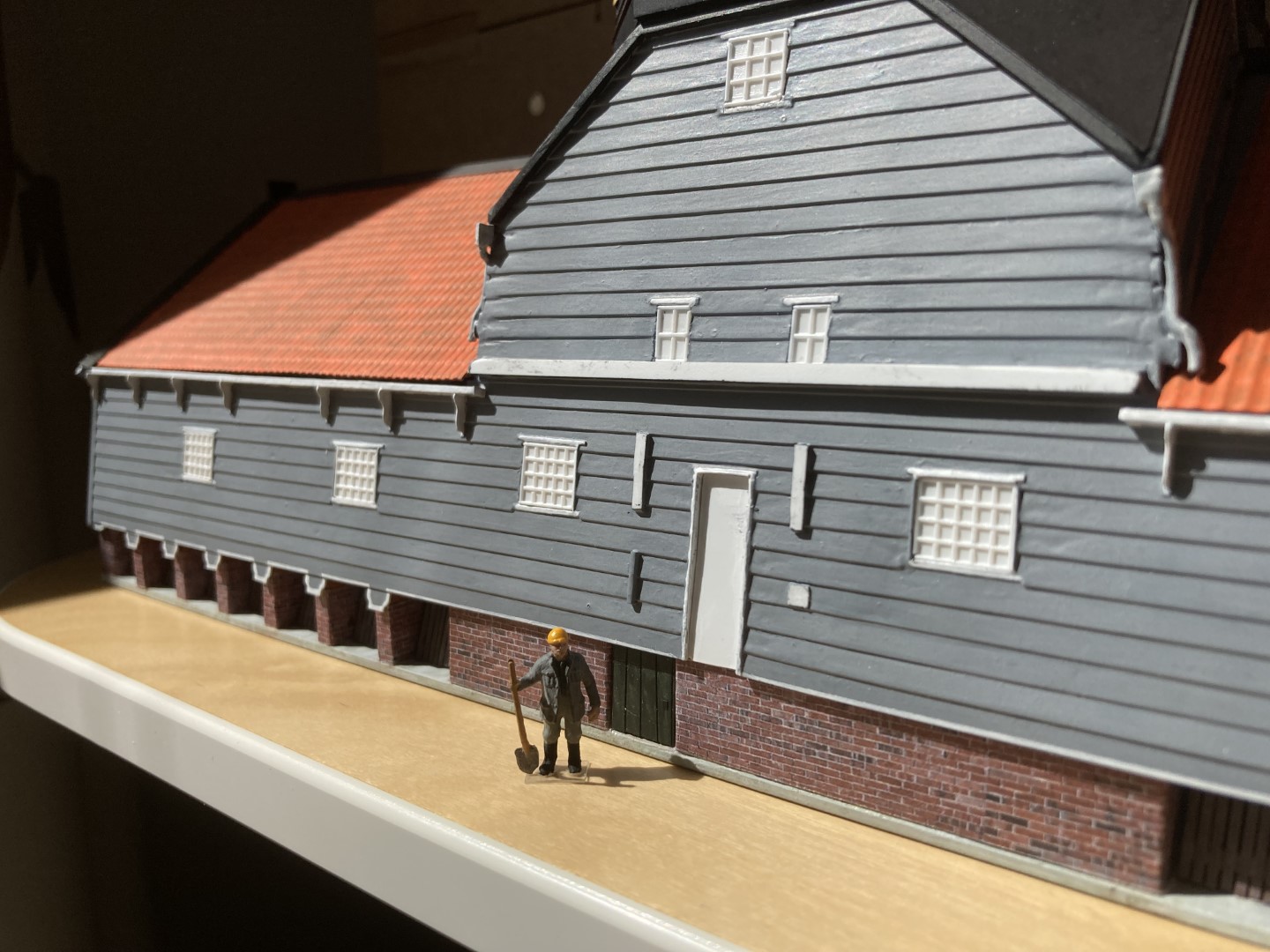

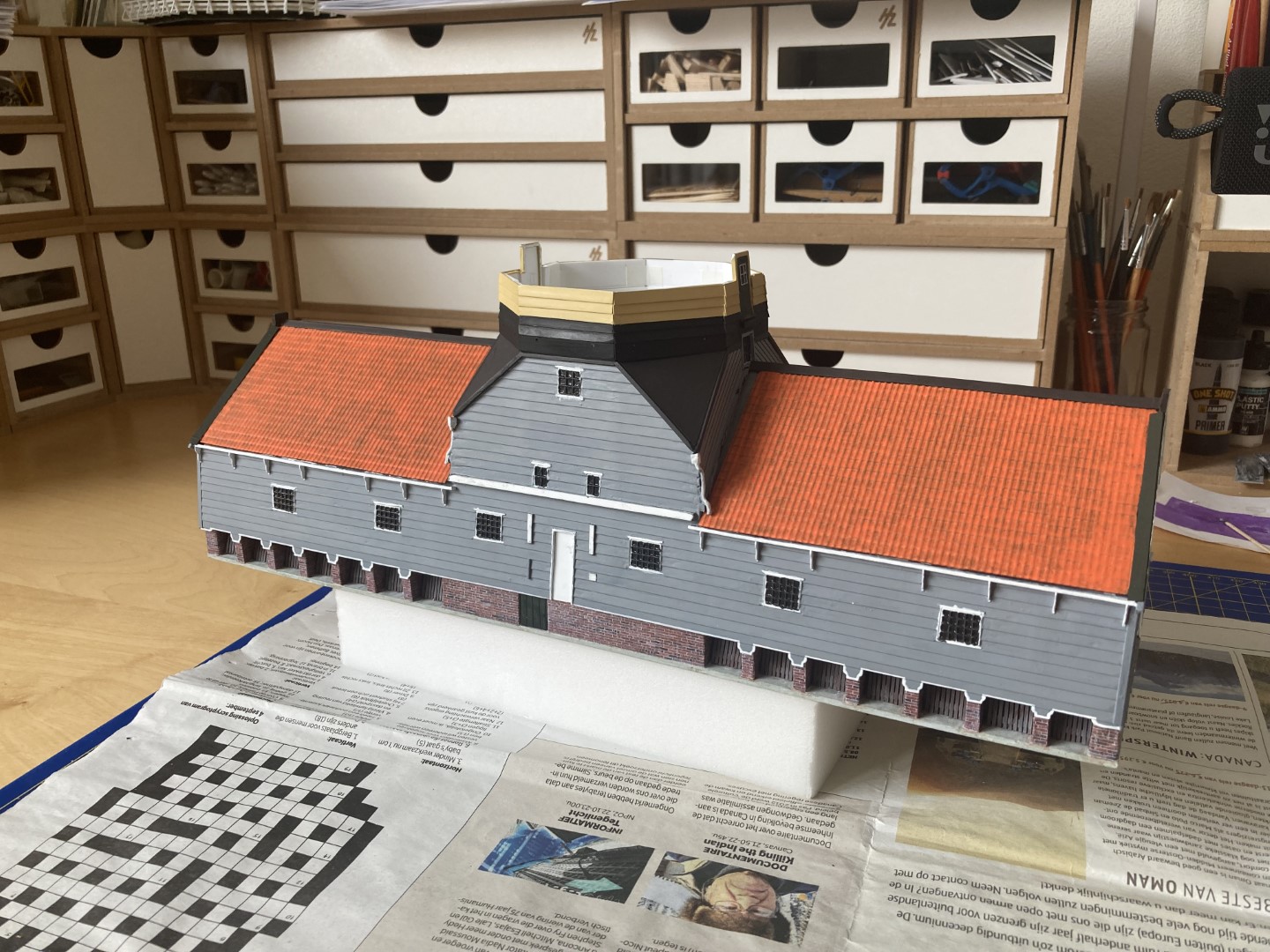

Deze week een kleine bouw update. De ramen van een lange zijgevel zijn geschilderd (foto 1). De andere lange zijgevel en de voor- en de achterkant staan nog in de steigers voor wat betreft het schilderwerk (foto-2).

Foto-1


Foto-2



Zaaghal | Schilderwerk

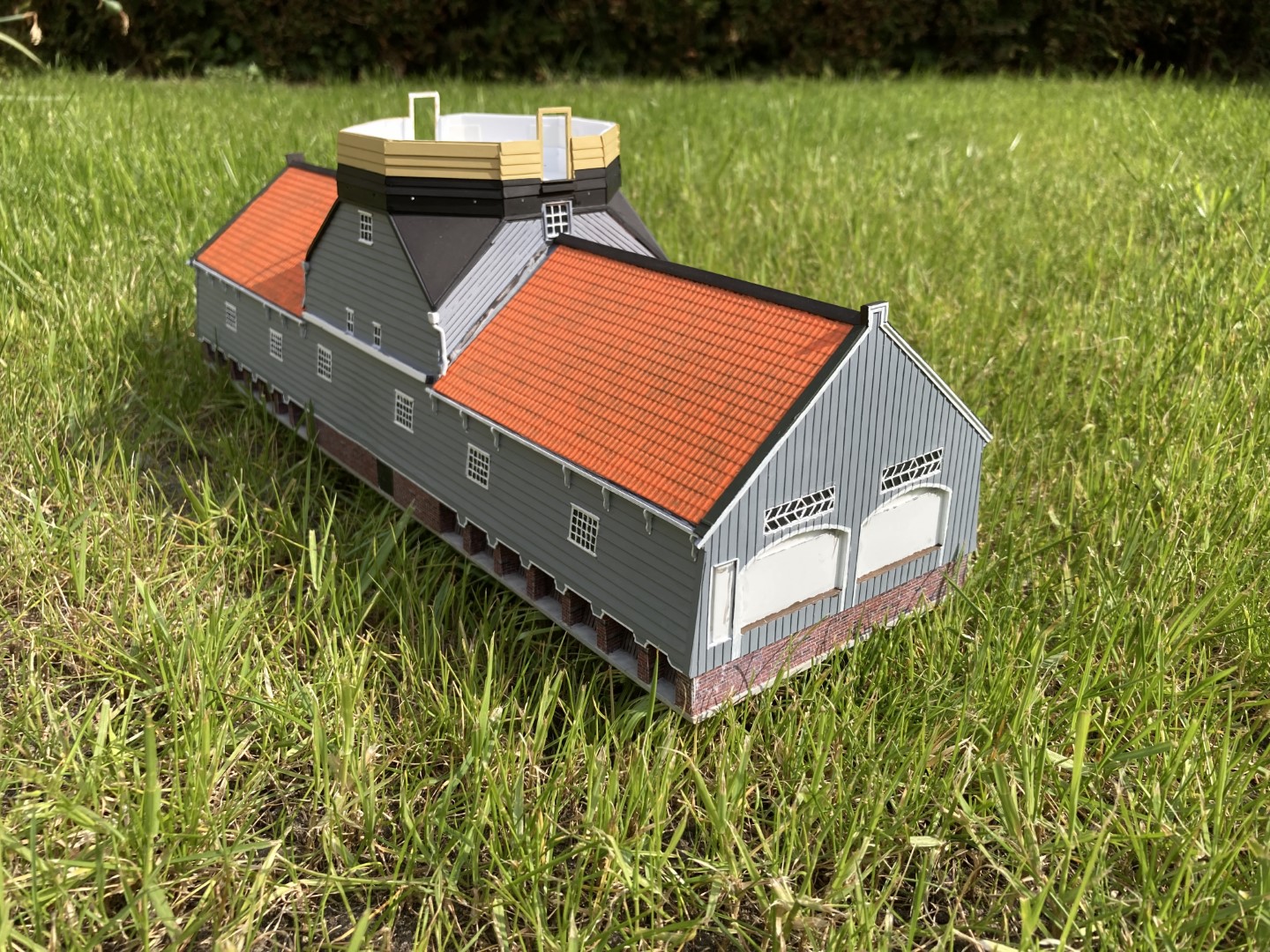

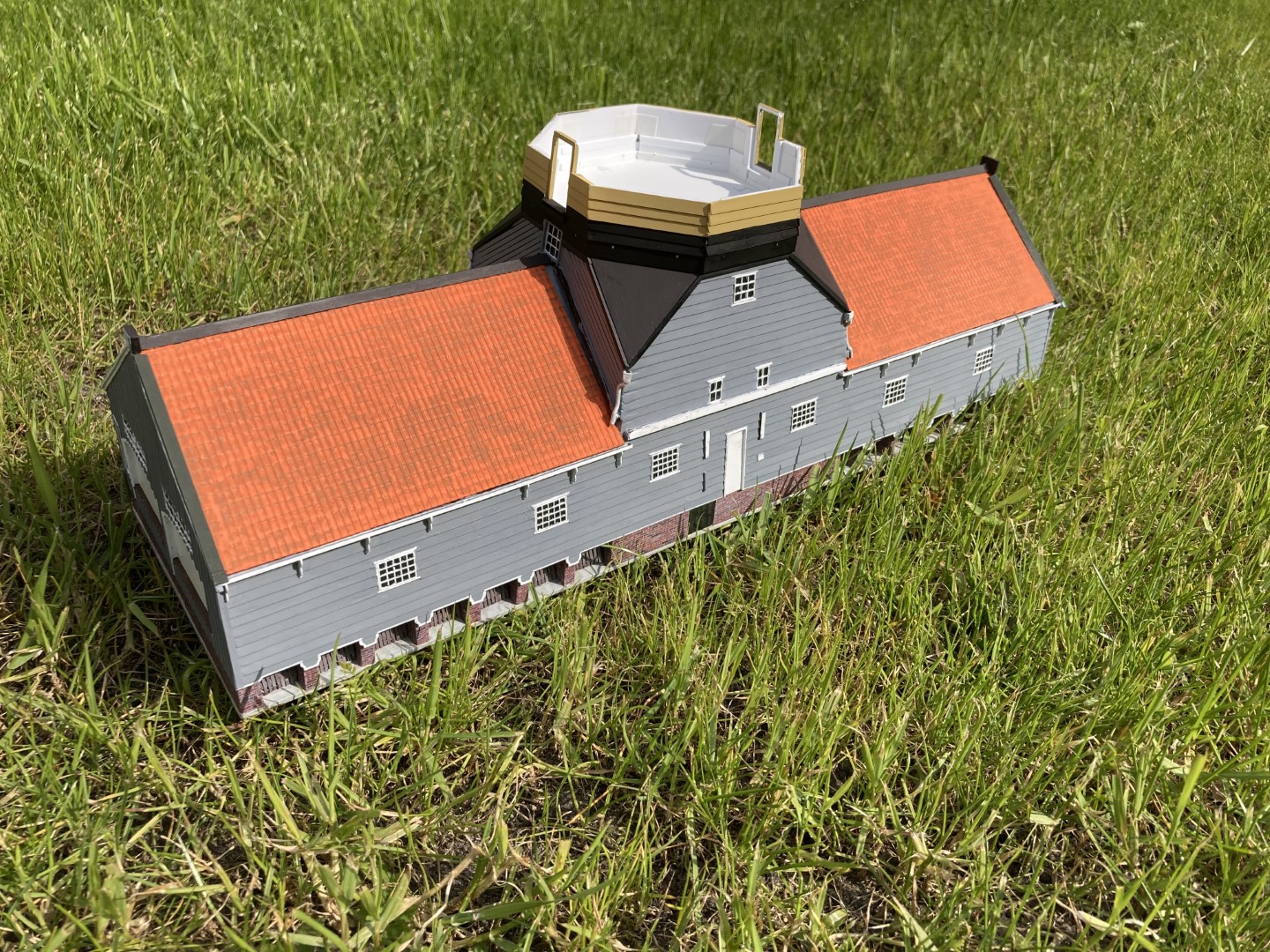

Het schilderwerk van de ramen is nu afgerond (foto 1-3.) Nu nog o.a. de dakgoten en de deurposten een laatste witte verflaag geven en dan kan ik ook alle deuren definitief gaan plaatsen. De plaatsing van de stelling met de ondersteuningsbalken is dan de volgende grote uitdaging.

Foto-1


Foto-2


Foto-3



Zaaghal / Stelling | plaatsing

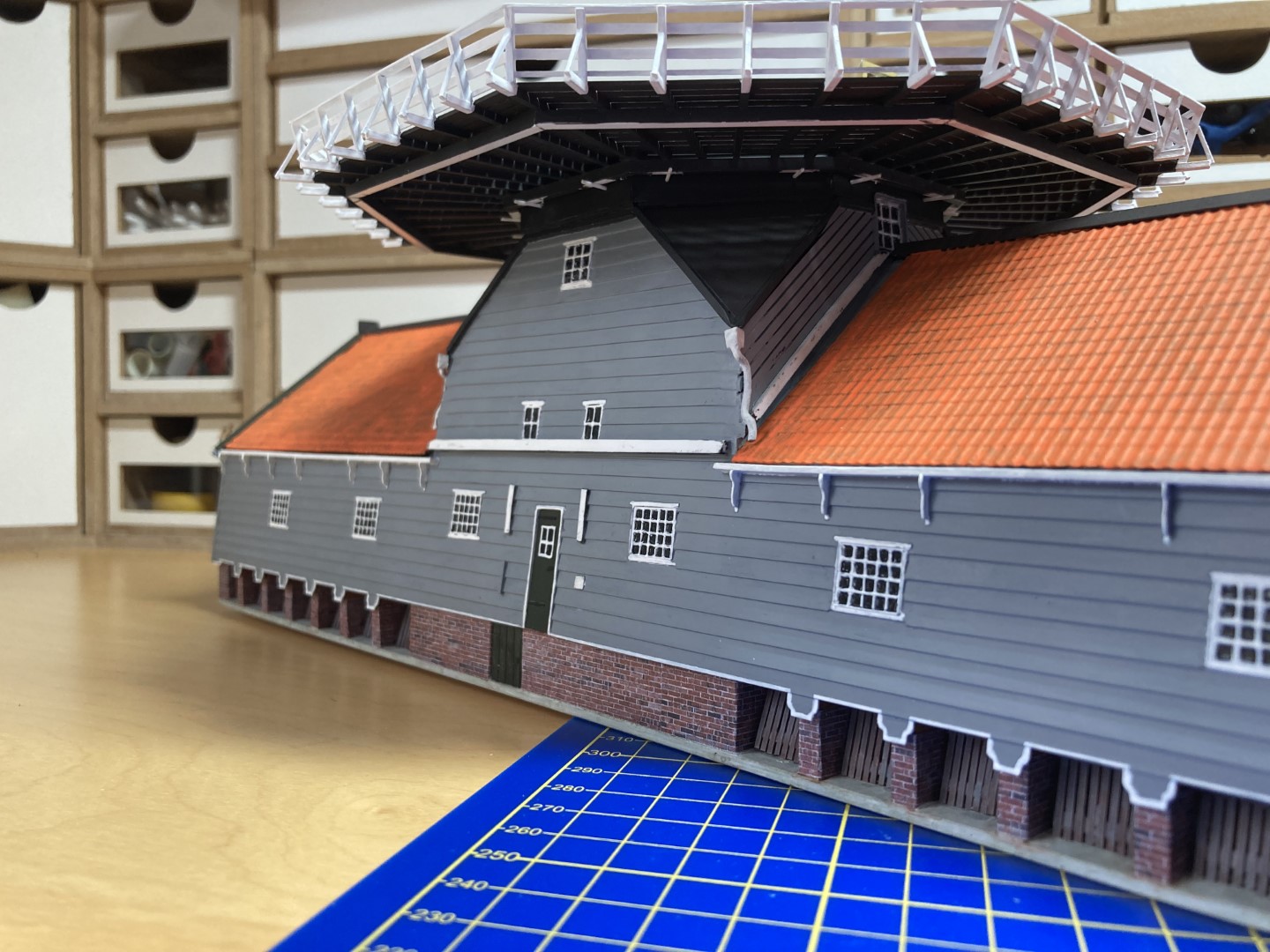

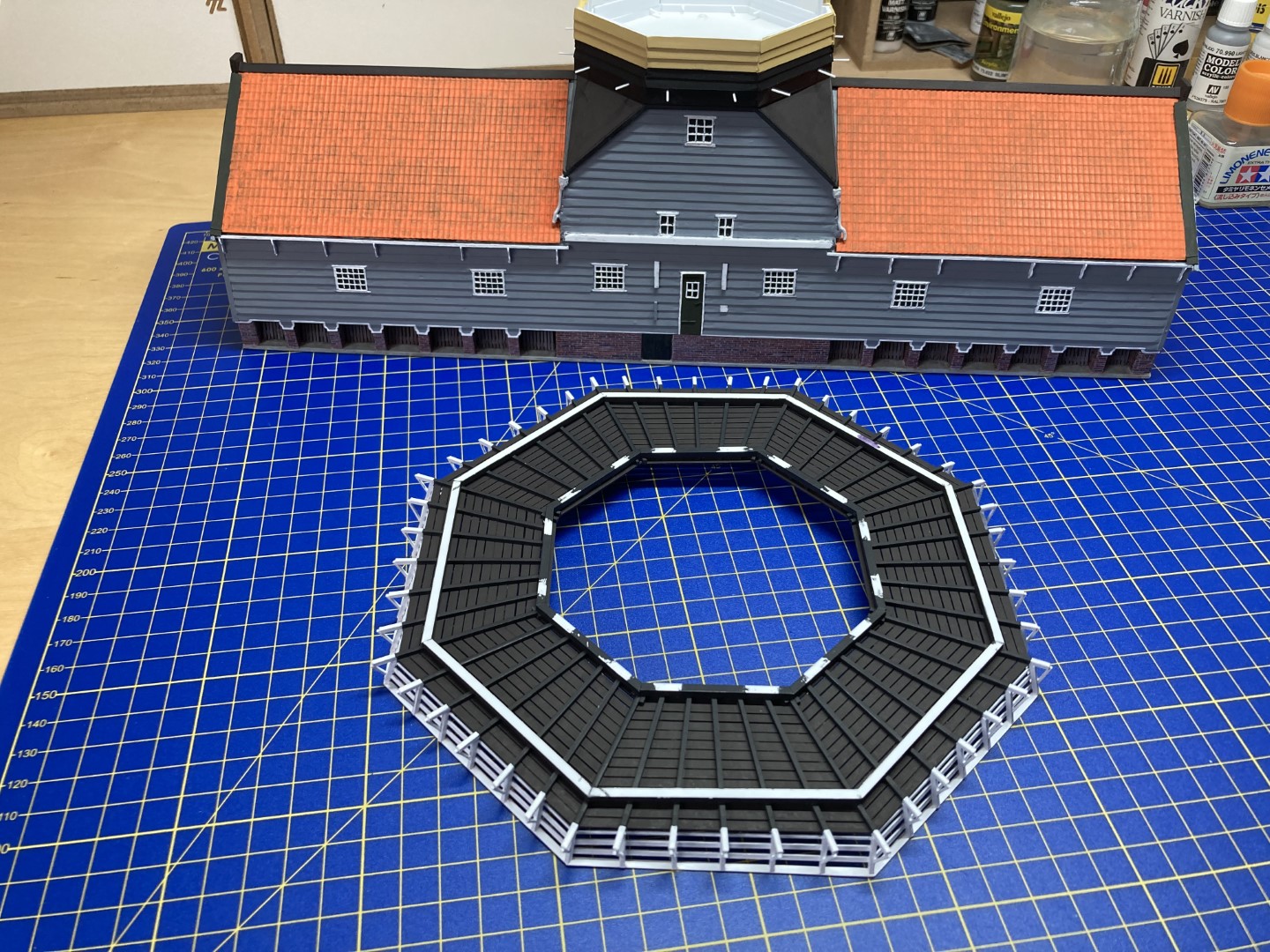

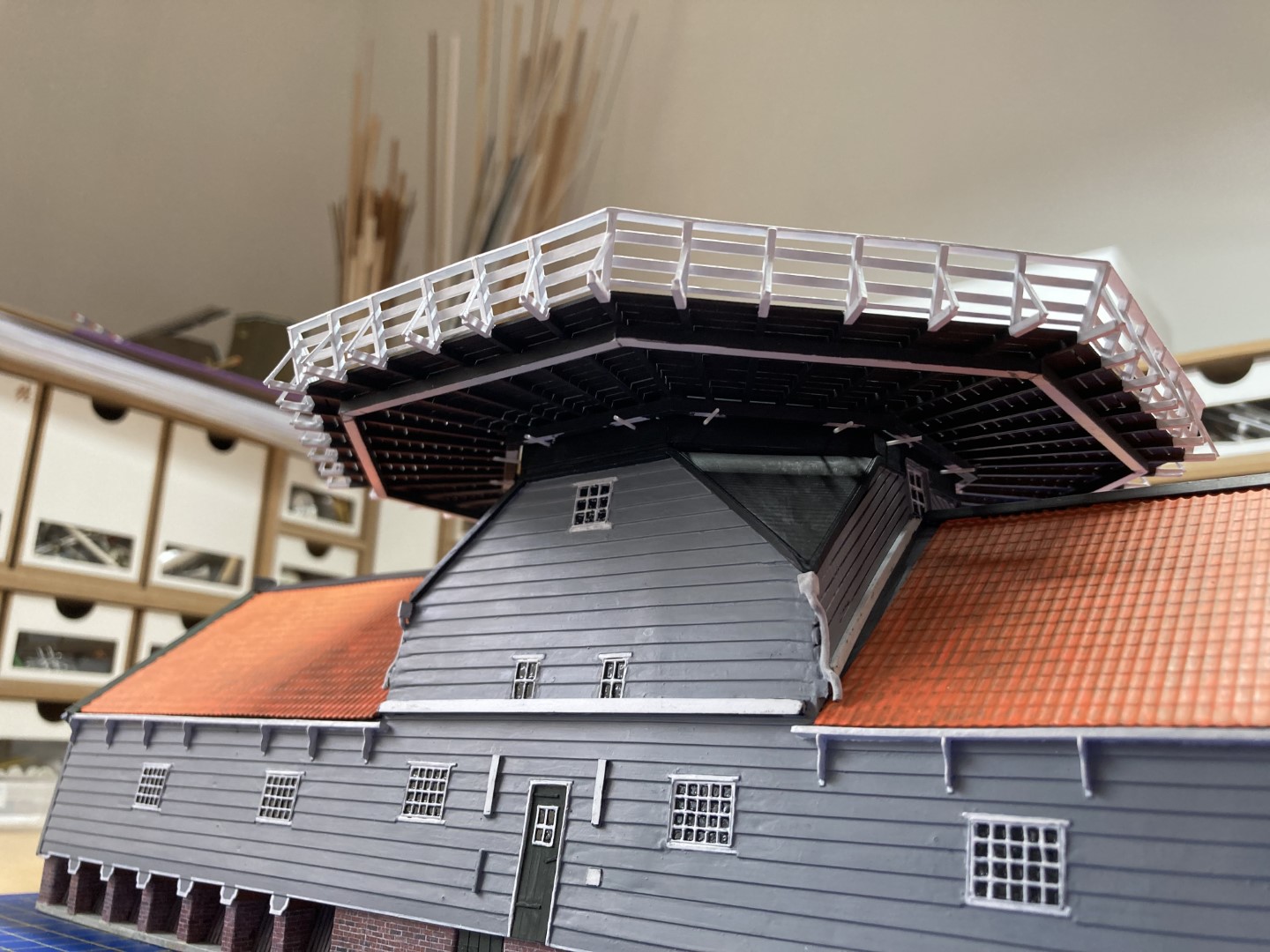

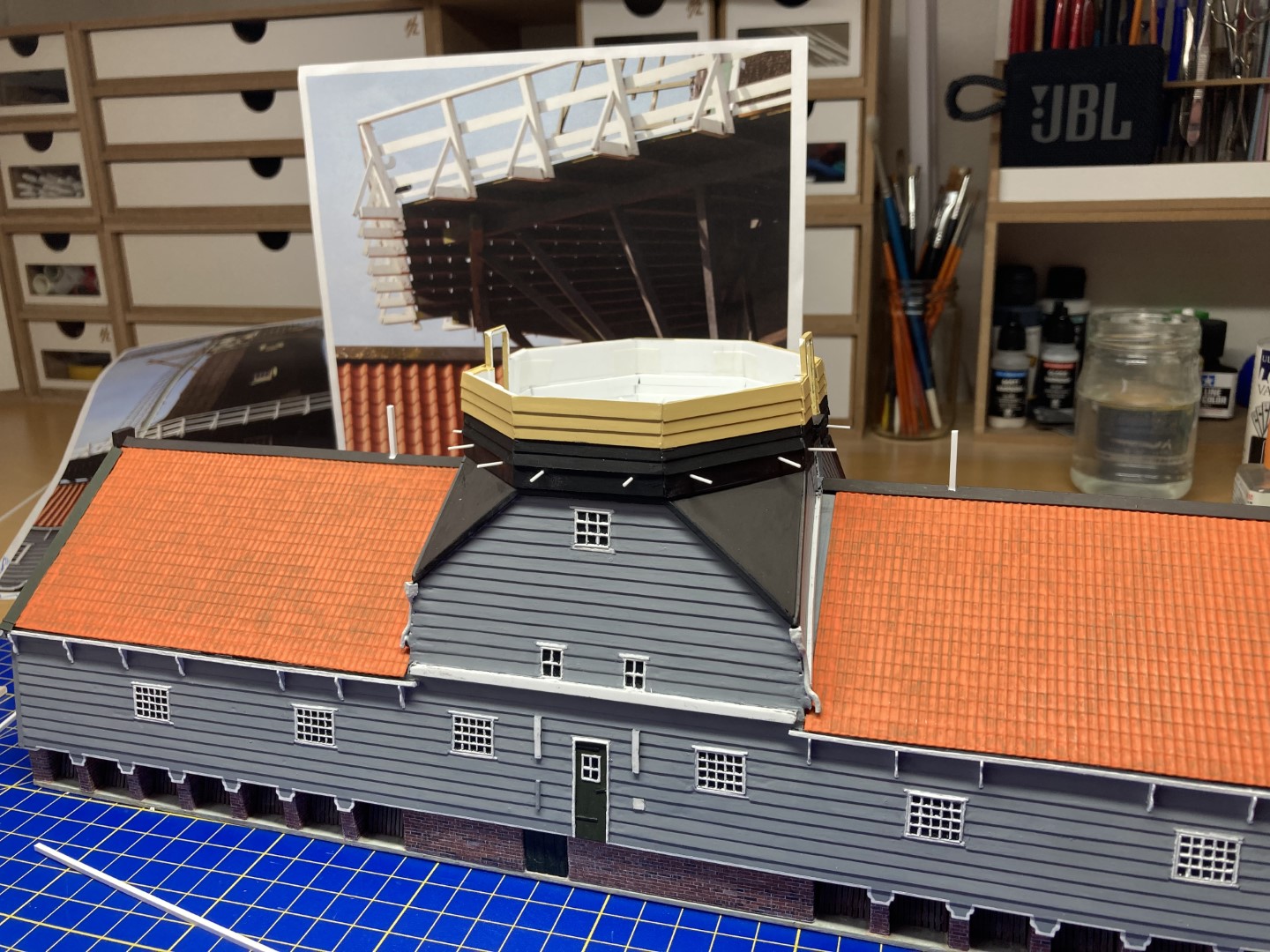

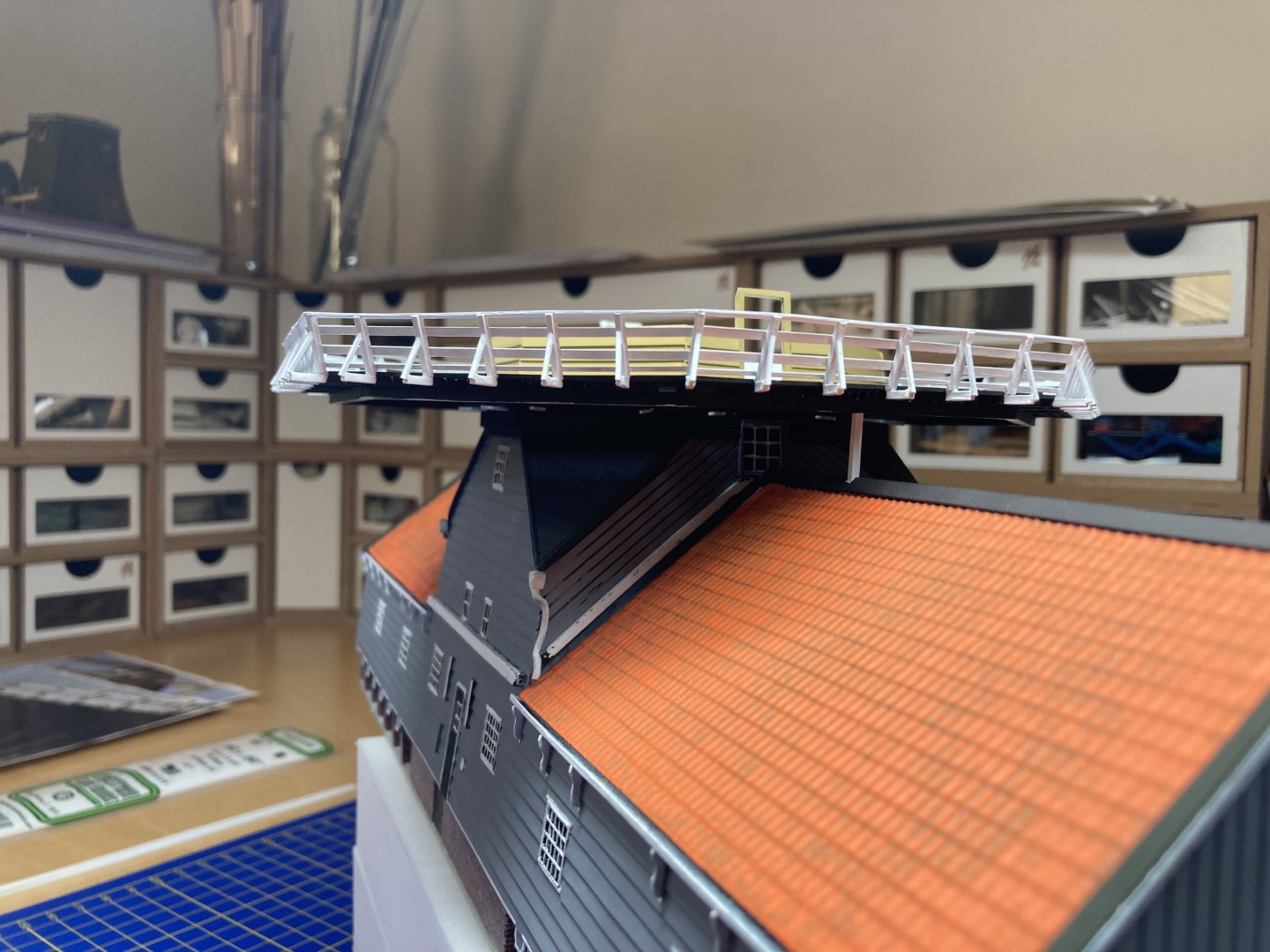

Deze week helaas maar weinig vorderingen te melden. De ankers (0,75mm rond profiel) heb ik nu vastgelijmd (zie ook post #32). Verder heb ik de verf op de bevestigingspunten van de binnenring van de stelling verwijderd om straks een goede hechting van de plasticlijm te waarborgen. Nog even voor de foto de stelling op de zaaghal geplaatst (Foto 1-3). Hopelijk volgende week meer vooruitgang te melden.

Foto-1


Foto-2


Foto-3



De Stelling | korte video van de bouw

Nog even een video gemaakt van de bouw van de stelling.



Zaaghal / Stelling | plaatsing (2)

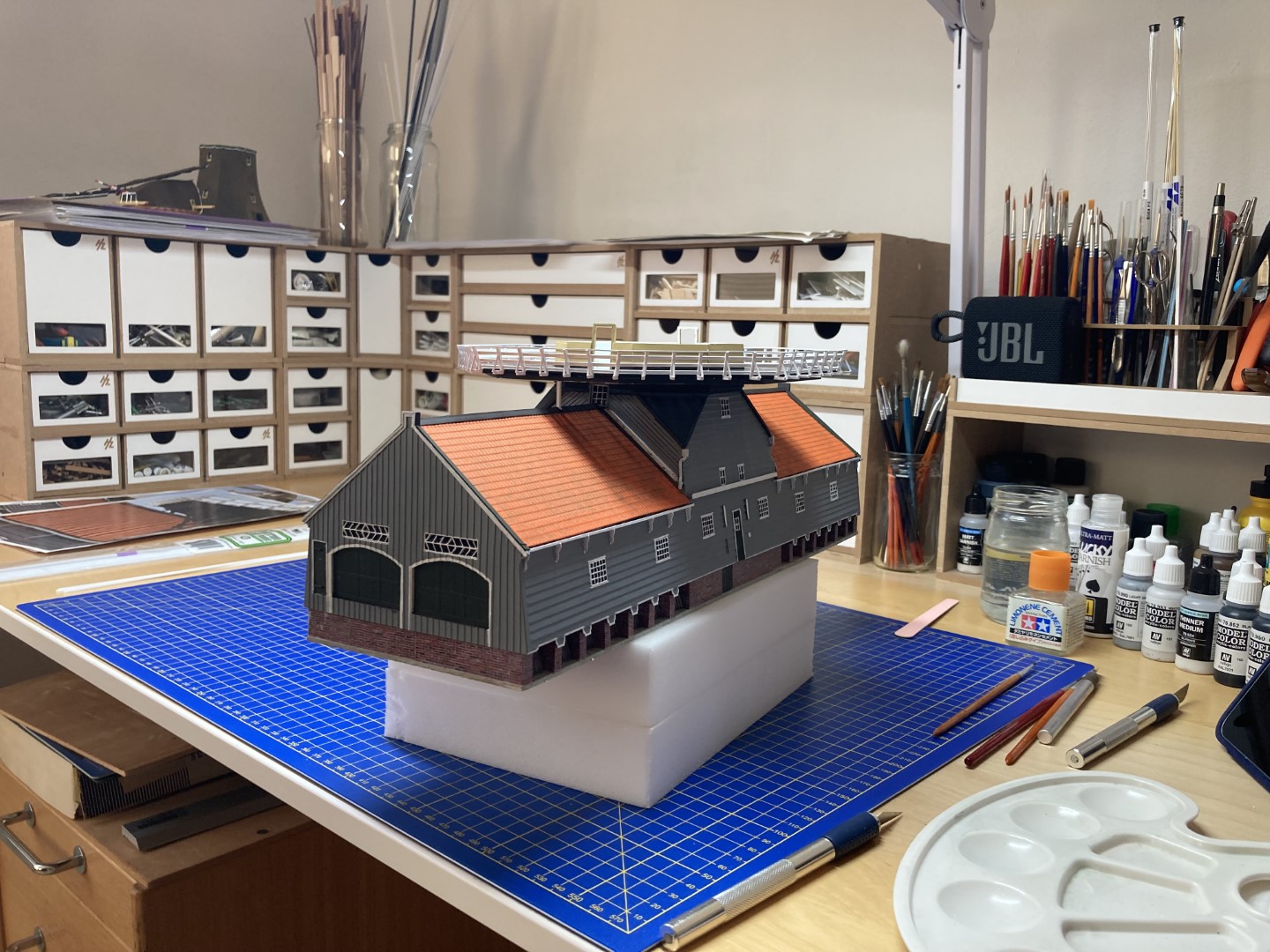

Het mooie weer en wat tuin activiteiten helpen niet, maar afgelopen week toch nog iets gedaan. Voor de steunbalken maak ik gebruik van 1,5x1,5mm kunststofprofiel (Evergreen nr. 153). De eerste twee zijn geplaatst op het dak van de zaaghal (Foto 1-4). Nu kan ik de stelling gaan vastlijmen en de rest van de steunbalken op maat gaan maken/aanbrengen.

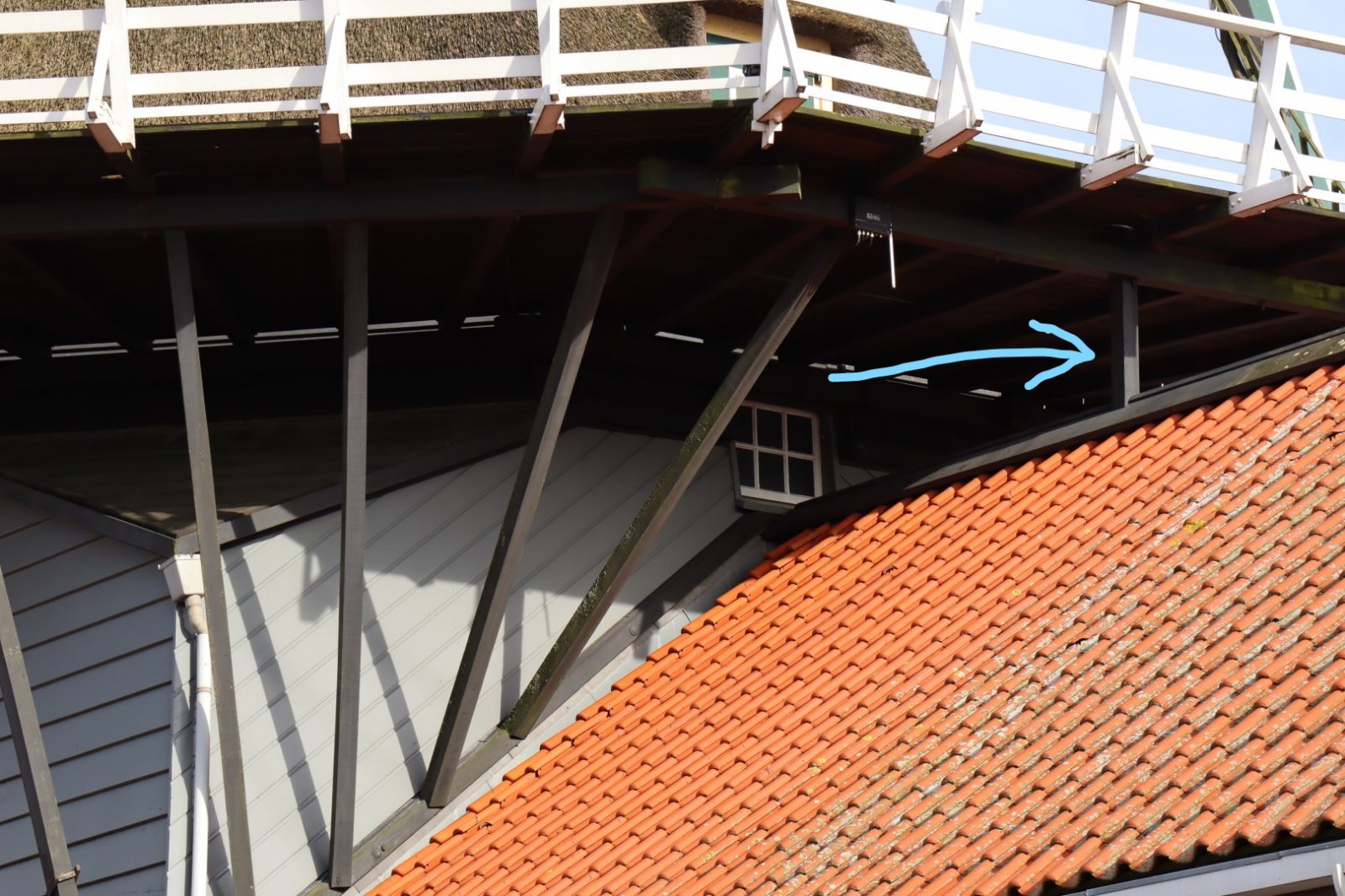

Foto-1 (foto origineel)


Foto-2


Foto-3


Foto-4



Toch waren die oude bouwers best pragmatisch, kun je niet met steunbalken werken, dan afsteunen op de daknok.
Voor mij, als je je verdiept in de toegepaste technieken, dan krijg je steeds meer ontzag.
Over de bouw, mijn complimenten.
Groet. Henk.



Zaaghal / Stelling | plaatsing (3)

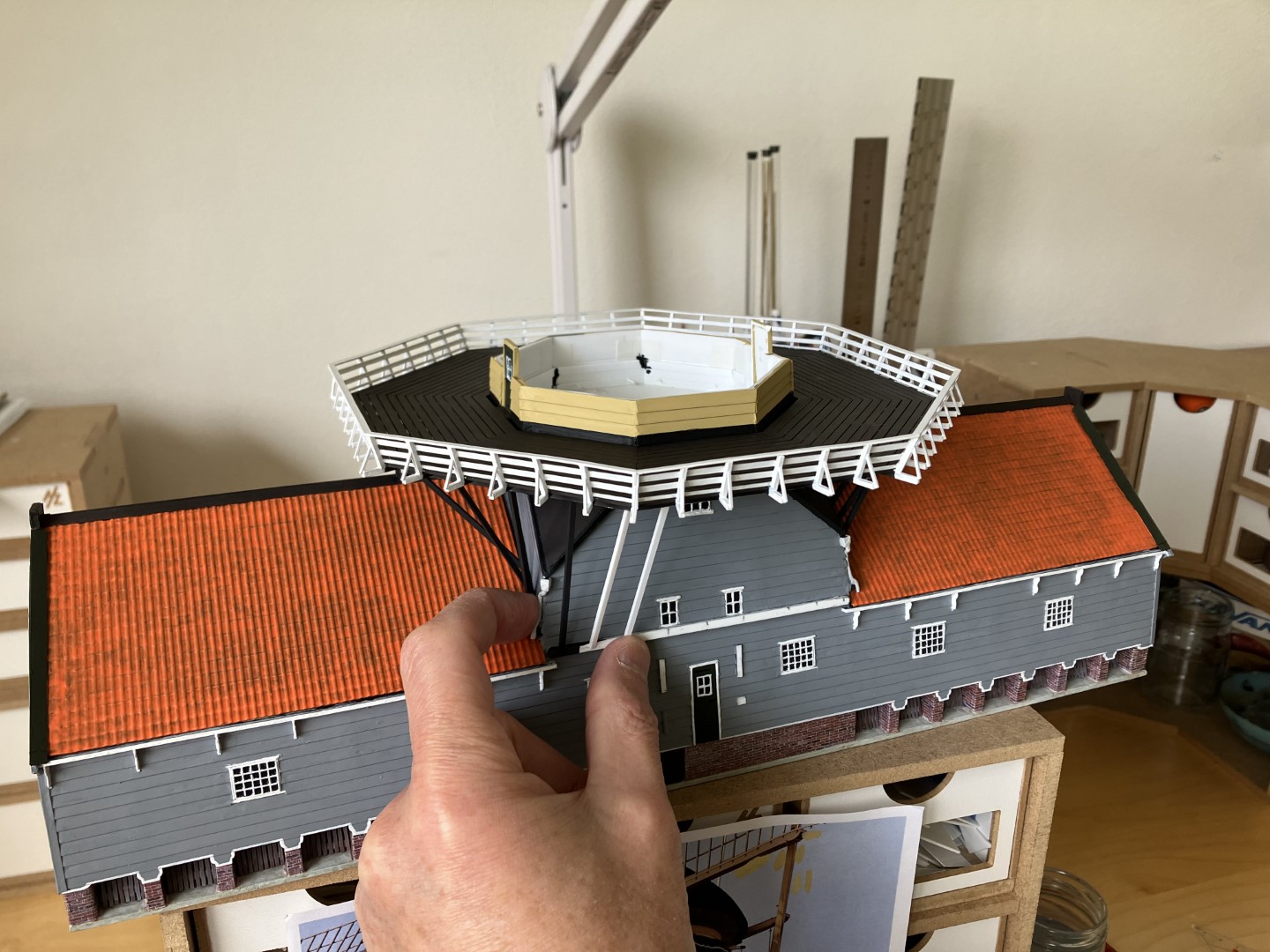

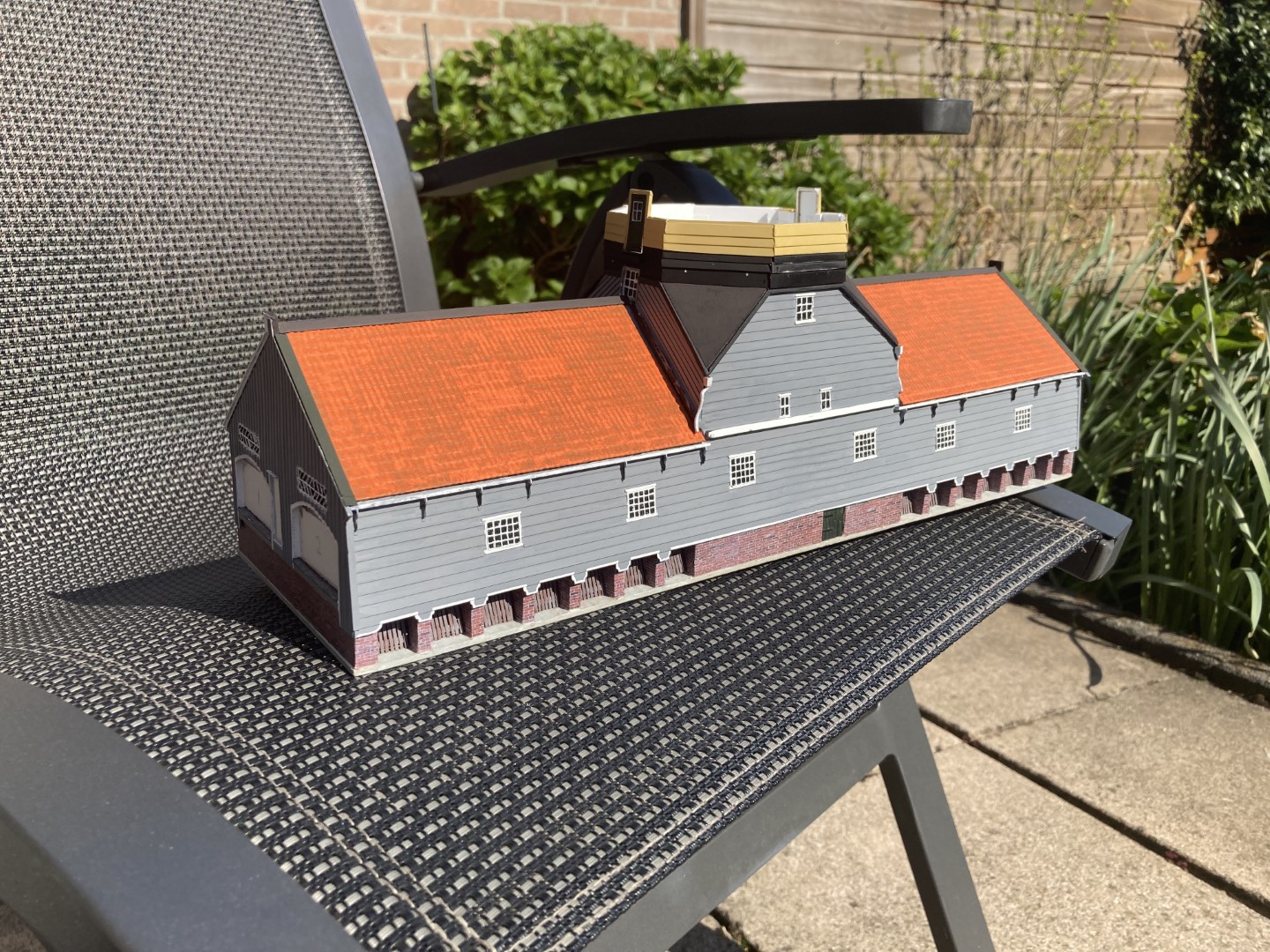

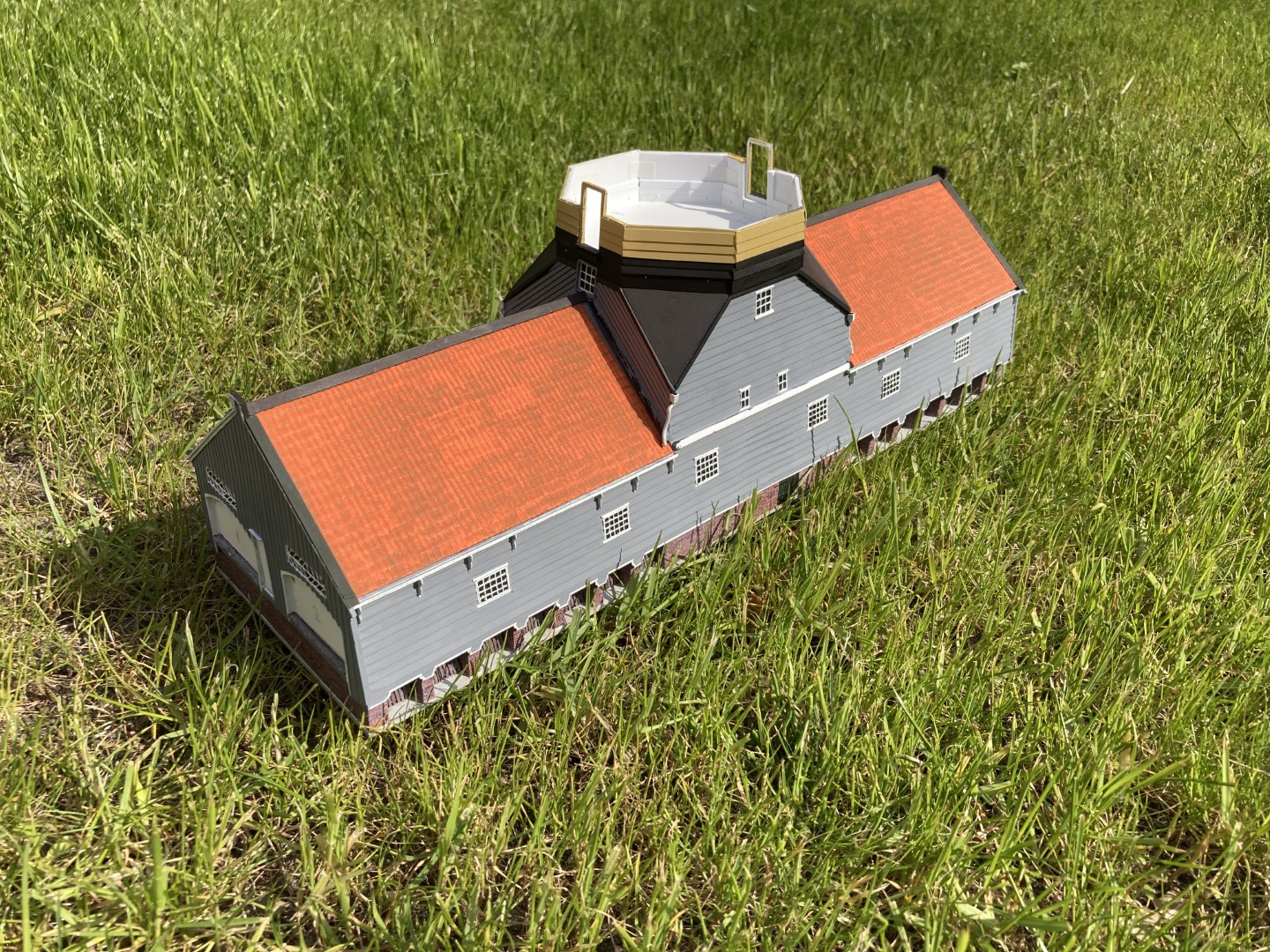

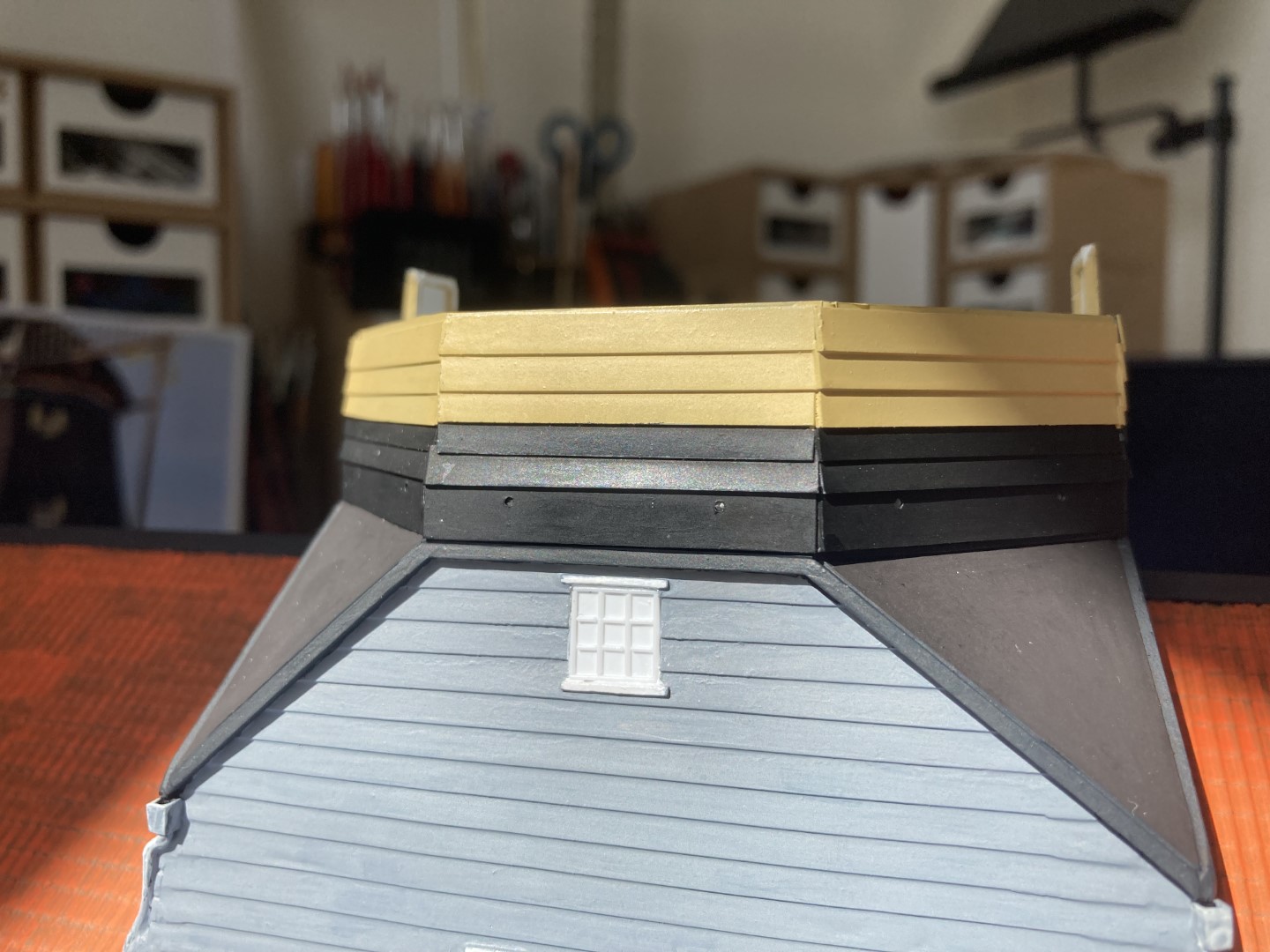

De stelling is nu vastgelijmd en de eerste twee steunbalken en de ankers zijn geschilderd. Verder de beide deuren van de bovenbouw vastgelijmd (Foto 1-3). Dus helaas weinig zichtbare vooruitgang om te tonen t.o.v. de vorige post. Daarom ook maar weer eens de andere onderdelen geplaatst en wat foto’s gemaakt (Foto 4-6). Zo lijkt het bijna of het al af is en dit is misschien ook wel de reden waarom het bouwtempo er een beetje uit is.... naast natuurlijk de warme dagen.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6



Zaaghal / Stelling | plaatsing (4)

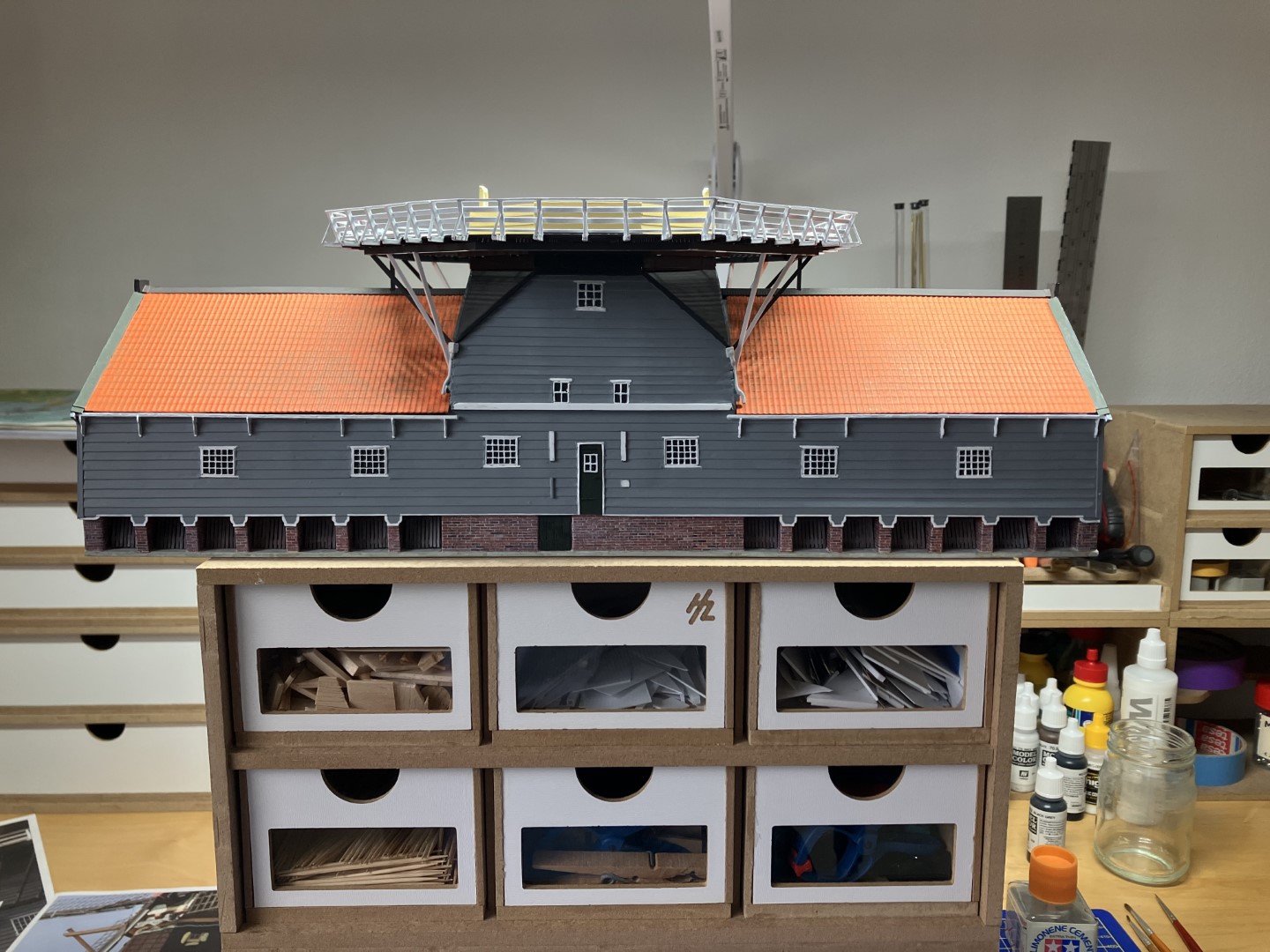

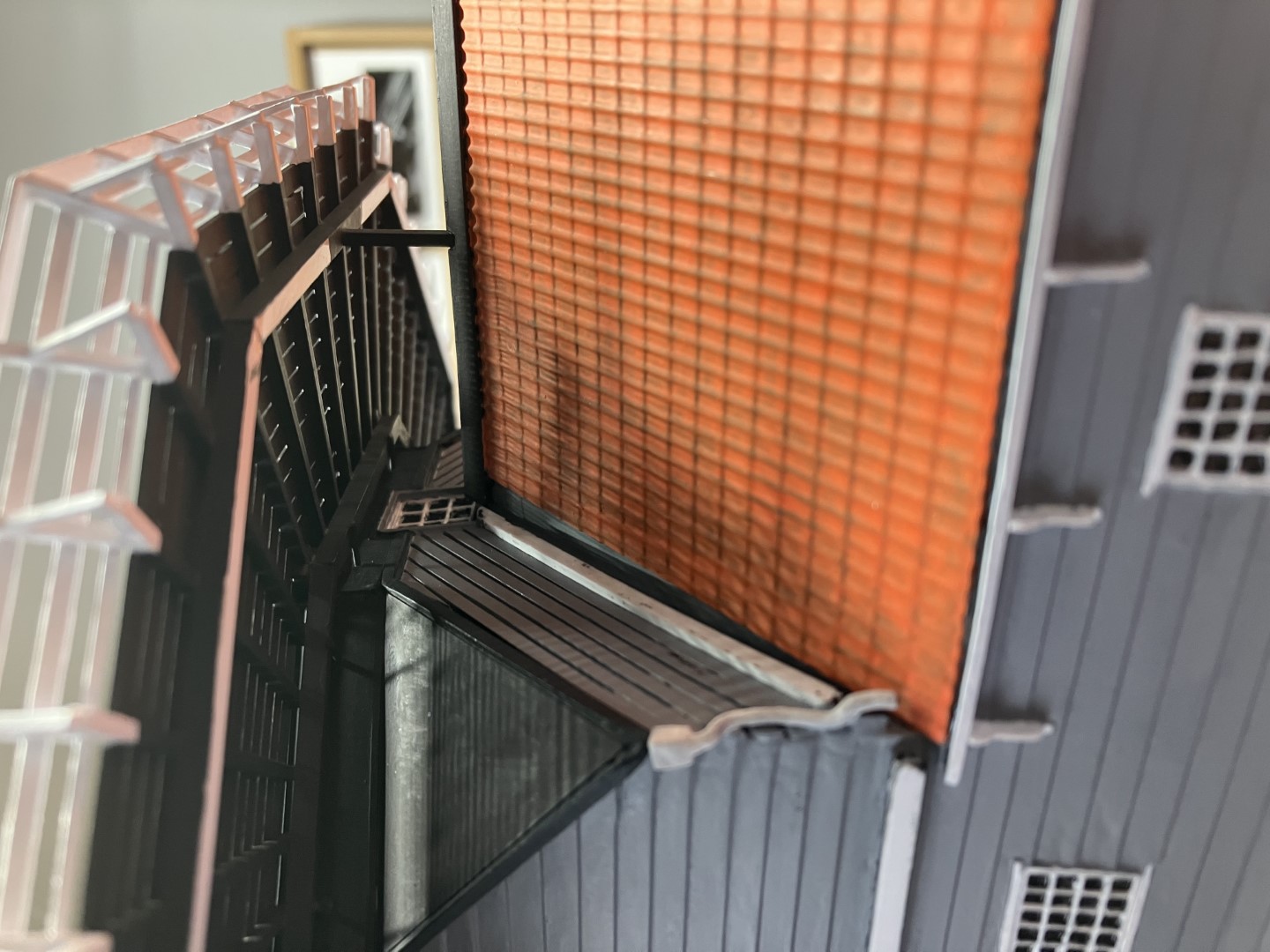

Voor het aanbrengen van de steunbalken, mijn bouwwerk even wat hoger geplaatst (Foto 1). De plaatsing van de steunbalken gaat nu in een redelijk tempo (Foto 2-5). Zeer waarschijnlijk kan ik volgende week het eindresultaat laten zien.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5
