    Zaaghal / Stelling | plaatsing (slot)

    Deze week alle steunbalken aangebracht en geschilderd (Foto 1-6).

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    Foto-6

    P Voogt, MarcT, ozy en 2 anderen vinden dit leuk.
  2. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Zaaghal / Details - afdakje

    In post #62 had ik al het afdakje gemaakt voor boven de zij-ingang en deze nu bevestigd (Foto 1-3).

    Foto-1 (origineel)

    Foto-2

    Foto-3

    P Voogt, MarcT, ozy en 3 anderen vinden dit leuk.
  3. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Goed nagemaakt.

    MarcT en EUSIV vinden dit leuk.
  4. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Zaaghal / Details – Hemelwaterafvoer en trap

    Afgelopen week weer bezig geweest met de afwerking/details van de zaaghal. In post #66 had ik al vier afvoerpijpen gemaakt. Deze vond ik bij nader inzien een beetje te breed en heb deze vervangen door vier smallere versies. Twee daarvan zijn al geplaatst (Foto 1-2). Verder heb ik aan de voorzijde het eerste deel van de trapconstructie uit kunststofprofiel gemaakt en afgeplakt voor het schilderwerk (Foto 3-7).

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    Foto-6

    Foto-7

    P Voogt, ozy, Herby63 en 2 anderen vinden dit leuk.
  5. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Zaaghal / Details – trap

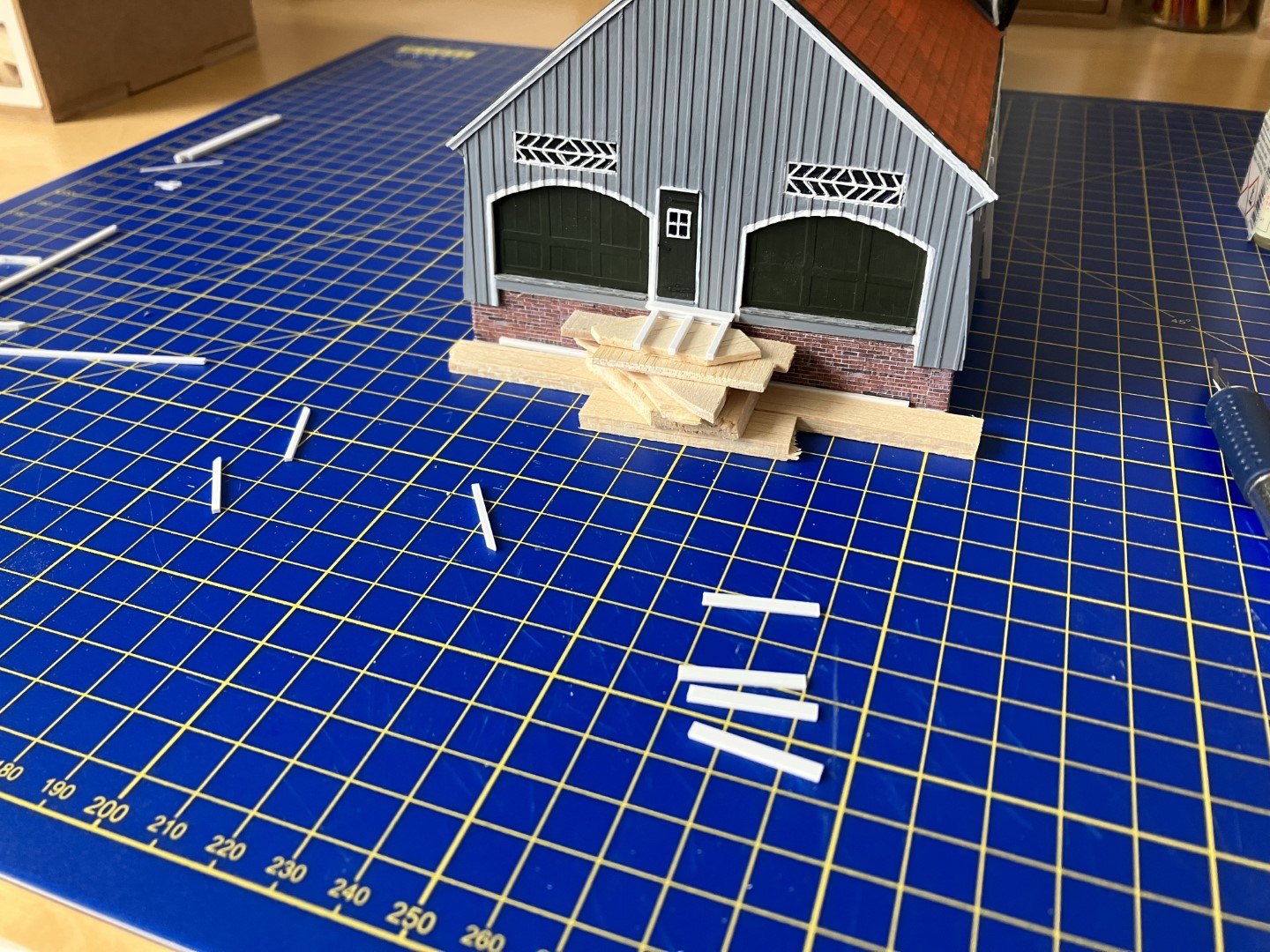

    Met het warme weer niet veel achter de hobby-tafel gezeten :cool:, maar toch nog de trapconstructie geschilderd, planken bevestigd onder de twee grote deuren en in de zwarte grondverf gezet (Foto 1-5).

    Foto-1 (origineel)

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    P Voogt, Ruud Pont, ozy en 3 anderen vinden dit leuk.
  6. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Video's | Bouwactiviteiten

    Nog een paar bouw video's gemaakt van de volgende elementen/werkzaamheden tot nu toe:

    1. De achtkant.
    2. De kap.
    3. Schilderwerk zaaghal.
    4. De wieken.

    Video 1


    Video 2


    Video 3


    Video 4

    P Voogt, Ruud Pont, ozy en 3 anderen vinden dit leuk.
  7. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Leuk die fotovideo, zo kan je de molen zien groeien. Je maakt er een mooi verslag van.

    MarcT en EUSIV vinden dit leuk.
  8. MarcT

    MarcT

    Lid geworden:
    18 mei 2011
    Berichten:
    1.598
    Locatie:
    limb
    Zeer mooi bouwverslag.
    Is gewoonweg genieten.

    Grtjs,Marc.

    Stephan Kertész en EUSIV vinden dit leuk.
  9. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Zaaghal / Details (slot)

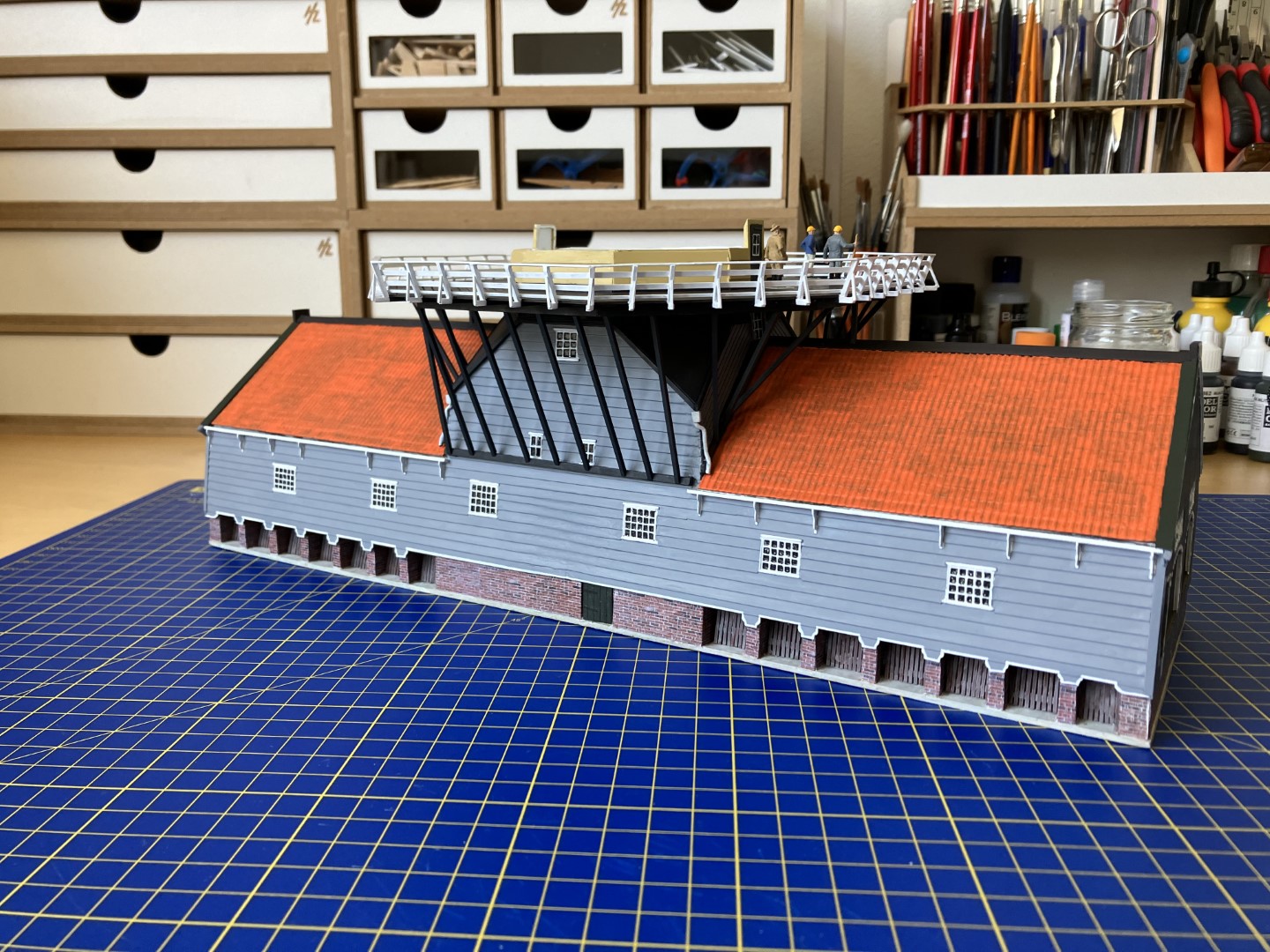

    De planken onder de twee grote deuren geschilderd en nog de laatste twee afvoerpijpen bevestigd. De zaaghal is op wat kleine details na nu zo goed als klaar. Latere details (trappen, hellingbaan, takel, etc.) ga ik pas aanbrengen/maken als de molen op een grondplaat staat (Foto 1-4). Nu verder met de bovenbouw, zijnde de permanente plaatsing van de achtkant en vervolgens de kap voor de juiste maatvoering van de staart en de schoren.

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Ruud Pont, ozy, P Voogt en 4 anderen vinden dit leuk.
  10. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dat ziet er prachtig en realistisch uit, Eugene. De stelling met al de schoren is een knap stukje werk. Hoeveel meter stellingplank heb je gelegd?
    Gr. Peter

  11. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Dank Peter en o_O tja een goede vraag, dus meten is weten. Ik was zelf ook wel benieuwd. Dat zijn dan 14 rijen planken en een achtkantige stelling.... per kant is dat totaal ongeveer 87cm en dan maal 8 = 696cm of wel 6,96m aan stellingplanken. Met restafval meegerekend heb ik dan alleen voor de planken 3 zakjes (à 10 stuks van 36cm) kunststofstrip nodig gehad. :D

    P Voogt vindt dit leuk.
  12. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Bovenbouw - Achtkant / plaatsing op de zaaghal

    De achtkant is nu permanent geplaatst c.q. vastgelijmd op de zaaghal (Foto-1). Met deze permanente plaatsing kan ik nu ook de openingen/kieren aan de zijkanten en de bovenkant (Foto-2) bij de beide stellingdeuren wegwerken (Foto 3-5).

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    Laatst bewerkt: 2 jul 2022
    P Voogt, ozy, Ruud Pont en 2 anderen vinden dit leuk.
  13. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    De kap / Staartbalk en schoren (deel 1)

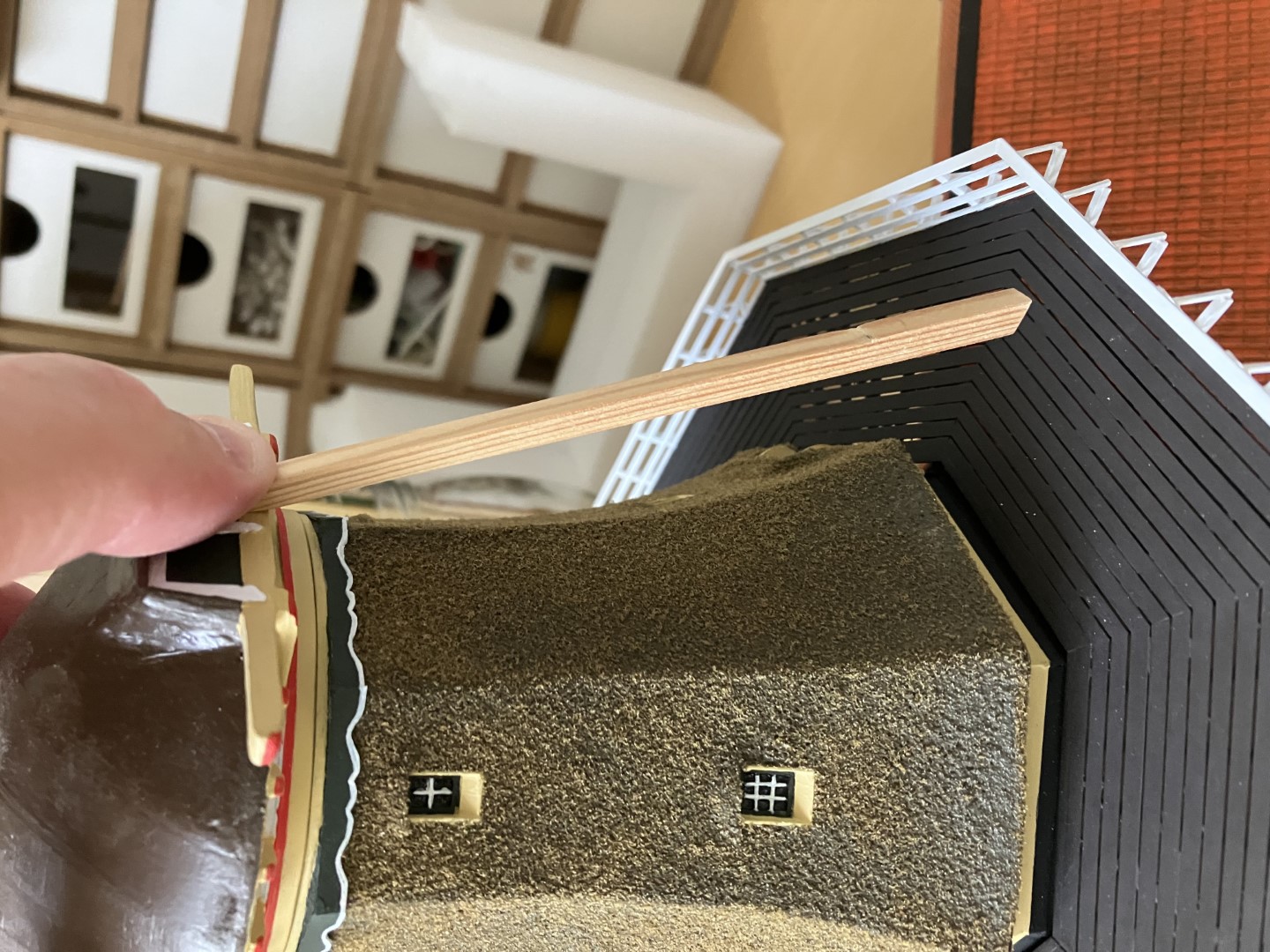

    Met de permanente plaatsing van de achtkant kan ik nu de kap verder gaan afwerken. Als eerste ga ik de staartbalk (deel 1) en vervolgens de schoren (deel 2) maken en bevestigen aan de kap c.q. aan de lange en korte spruit. (Foto 1-8).

    Foto-1 (origineel)

    Foto-2 (meten en weer zagen/schuren)

    Foto-3

    Foto-4 (test plaatsing)

    Foto-5
    Bij de permanente bevestiging van de staartbalk aan de kap met houtlijm heb ik een gaatje geboord en verankerd met een cocktailprikker.

    Foto-6 (eindresultaat)

    Foto-7

    Foto-8

    Laatst bewerkt: 9 jul 2022
    P Voogt, ozy, Herby63 en 1 andere persoon vinden dit leuk.
  14. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    De kap / Staartbalk en schoren (deel 2)

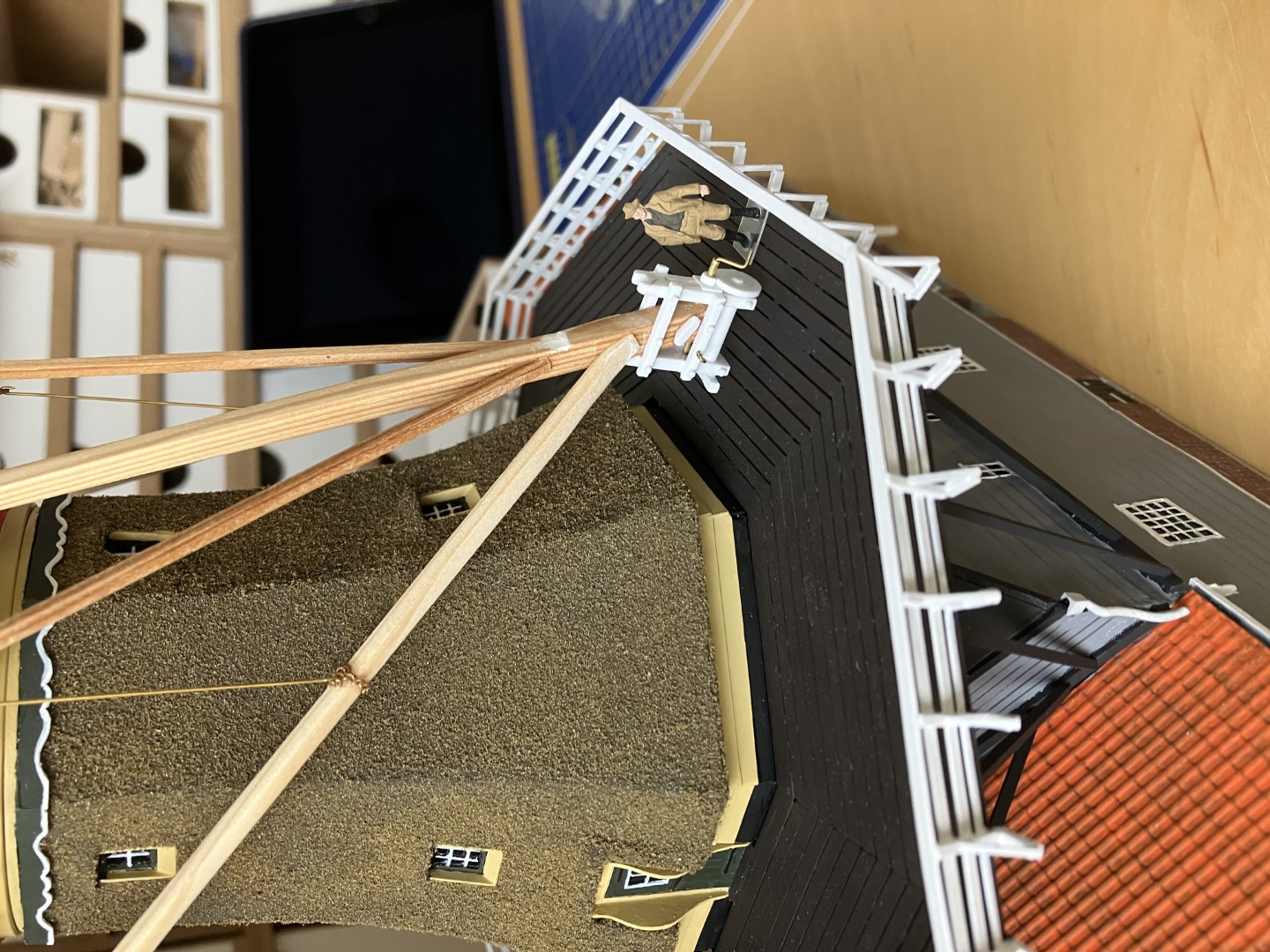

    De schoren gemaakt en bevestigd aan de lange en korte spruit (Foto 1-5). Tot volgende week.

    Foto-1 (korte spruit)

    Foto-2 (links voor en rechts na het schuren)

    Foto-3

    Foto-4

    Foto-5

    P Voogt, AvdH, Ruud Pont en 3 anderen vinden dit leuk.
  15. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    De kap / Kruilier en details (deel 3)

    Nu bezig met het maken/bevestigen van de kruilier onderaan de staartbalk (Foto 1-3) en tevens het aanbrengen van andere details (Foto 4-6).

    Foto-1

    Foto-2

    Foto-3

    Foto-4 (origineel)

    Foto-5

    Foto-6

    P Voogt, ozy, Prutsertje en 4 anderen vinden dit leuk.
  16. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    De kap / Kruilier en details (deel 4)

    Allereerst dank aan iedereen voor het volgen/kijken en de likes. :)

    De schoren deze week afgemaakt. Een aantal maanden geleden hiervoor al een kleine (anker)ketting gekocht (Foto 1-2). Deze ketting ga ik straks ook gebruiken bij de kruilier. De draaihendel van de kruilier had ik eerst gemaakt van 0,8mm messingdraad, maar ik vond deze bij nader inzien toch te grof. Dus andere draaddiktes (0,4mm en 0,5mm) geprobeerd en uitgekomen op een dikte van 0,5mm (Foto 3). De bouw en het aanbrengen van de details op de kruilier is nu bijna klaar (Foto 4-5). Wordt vervolgd….

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    ozy, P Voogt, Bert V en 2 anderen vinden dit leuk.
  17. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.548
    Locatie:
    HELLEVOETSLUIS
    Je nadert steeds meer de perfectie.
    Voor mij is je model al museum waardig.
    Het zou zonde zijn, dat anderen niet kunnen genieten van de perfectie van de bouw.
    Heb je al vernomen of er een plaatselijk museum interesse heeft.
    Zeker met een mooie video over de historische achtergrond, zou dit naast optisch ook een mooi informatie object zijn.
    Succes met je project.
    Henk.

    EUSIV en Stephan Kertész vinden dit leuk.
  18. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Dank Henk voor je bericht en de complimenten. Als dit molen project klaar is kan ik het model misschien wel een keer meenemen naar een modelbouw bijeenkomst of een modelbouw club bij mij in de buurt. Dan kunnen anderen er ook van genieten. Omdat het een H0 schaal model is kan het in de toekomst ook nog op een (club)modelbaan worden geplaatst. Tot die tijd blijft het model nog even staan in mijn privé museum. Groet, Eugène

    P Voogt en Herby63 vinden dit leuk.
  19. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    De kap / Kruilier (deel 5)

    De bouw van de kruilier is klaar en ik kan nu beginnen met het schilderwerk (Foto 1-3). Tot volgende week.

    Foto-1

    Foto-2

    Foto-3

    ozy, Herby63, P Voogt en 2 anderen vinden dit leuk.
  20. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Het wordt een prachtig geheel, Eugene. Met al die details!
    Heb ik er nog eentje: de leklatjes op de korte schoren? Je ziet ze op de foto’s 6+7 van je post 113 en foto 1 van post 153.;)
    Gr. Peter
