Statenjacht uit 1678

Het is helemaal niet erg hoor Koos, het is alleen dat ik geen woord latijn begrijp, begrijp je.... (dank voor je compliment)



Die term ken ik alleen van de middenplank op een dek met hout belegd.

Het viel me op dat in je model het ene zwaard ondersteboven gemaakt is of hangt met de binnenkant buiten.
Daarna ben ik gaan zoeken naar afbeeldingen en kwam bij Statenjacht de Utrecht uit.
Daarbij kan je zien dat vanaf het voorschip er 3 planken evenwijdig met de voorkant van het zwaard lopen en dat de rest evenwijdig aan de achterkant wordt aangevuld.
Lijkt me dat je dat dan voor BB en SB eender neemt.



Ik ben geen platbodemzeiler en heb dus verder geen kennis van krachten in een zwaard en waarom men het dus zo maakt als op de foto.


edit:
betere foto ontdekt.

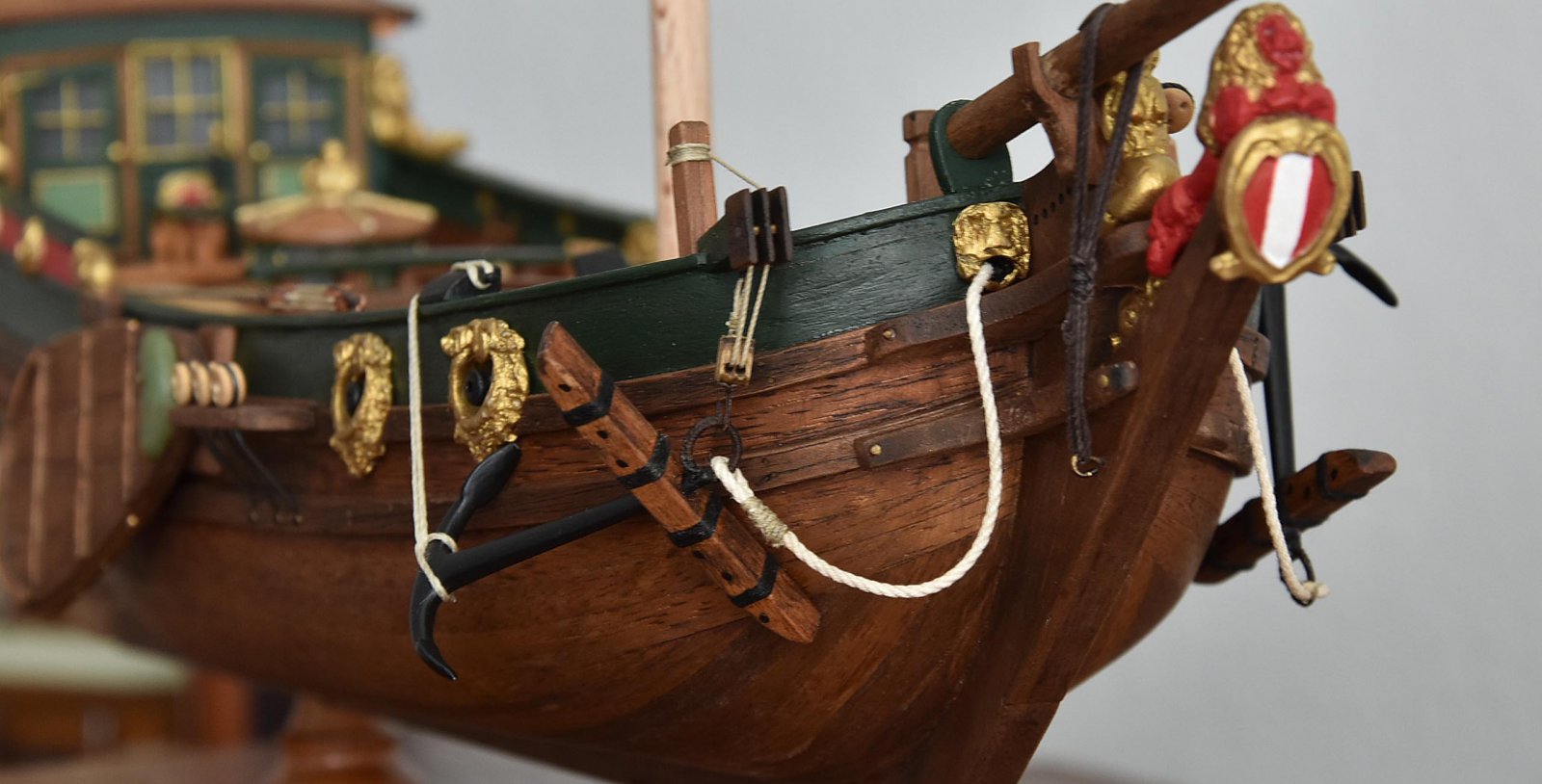

Het anker aan stuurboord hangt op zijn plek, ik heb het vaste part van de talie aan een ring onder de kraanbalk bevestigd en het dubbelblok met haak is van eigen fabricaat, daar het best wel een robuust blok mag zijn waar het anker aan hangt. De borgstrop aan het ankerkruis is bevestigd aan de bolder. (voor een varend schip zou het anker waarschijnlijk op deze manier wat laag hangen, maar het ziet er op/aan het model wel aardig uit. De kans dat ze gaat varen is overigens uitgesloten....



Het anker aan bakboord hangt ook op zijn plek,

Vandaag ook de stoothouten gemaakt van 6 mm rondhout en aan één kant halfrond geschuurd (binnenkant), 4 stuks, 2 aan bak- en 2 aan stuurboord. De stoothouten heb ik licht-eiken gebeitst en aan de boven en onder kant zijn ze omwikkeld met bruin garen, dus eigenlijk precies zoals de beschrijving het laat zien,

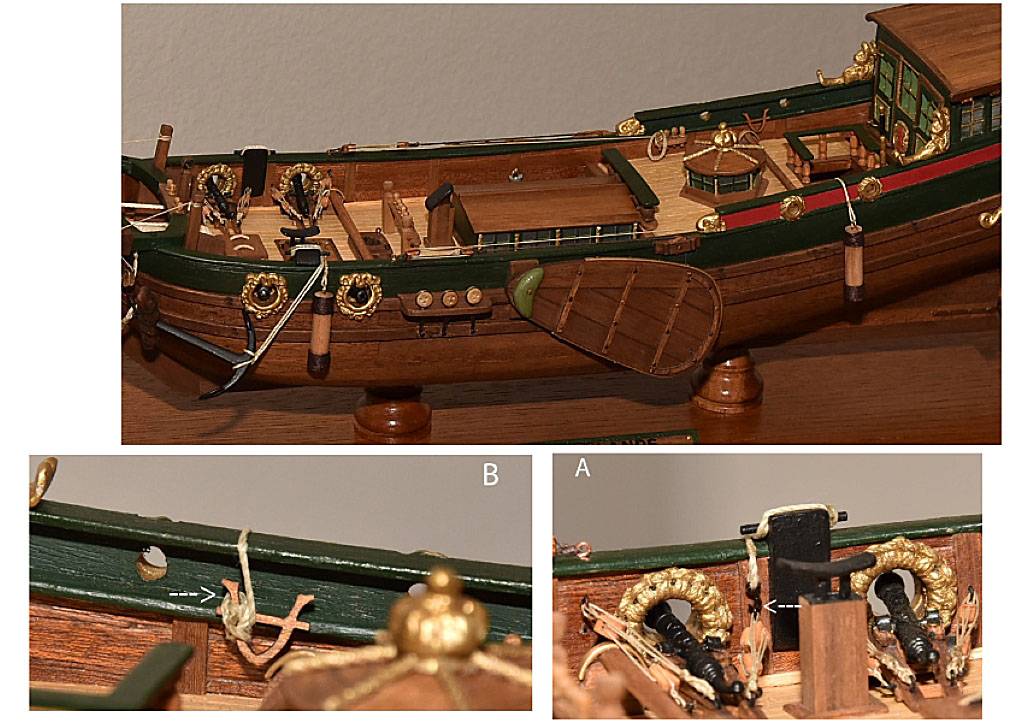

Aan bakboord hangen ze al aan de verschansing (foto boven). Achter heb ik ze belegd op/aan het kruishout (B) en voor zitten ze vast met een hakje aan een ring (A) waar ook de talie van het rolpaard aan vast zit. De stoothouten voor de stuurboord kant zijn ook gereed, die moet ik alleen nog ophangen.

Op enkele decoraties na aan de hut is de romp nu gereed en kan ik dus aan de mast, rondhouten en tuigage beginnen....



Bijzonder fraai werk Piet, mijn complimenten



Vandaag is ondanks mijn helder witte rolluiken de temperatuur toch gestegen naar 25+ graden Celsius, dus de airco voorgaats gehaald en aan de slag gegaan met de mast van het Statenjacht. De mast bestaat uit drie delen waarvan er twee helemaal gereed zijn. Morgen proberen het 3e deel (masttop) te maken en dan kan de mast in elkaar worden gezet en zal ik middels enkele foto's laten zien hoe één en ander in zijn werk gaat. Ook de mast van het jacht is iets nieuws voor mij en is compleet anders van constructie dan ik gewent ben.

Zoals eerder vermeld ga ik de zeilen zelf maken met de hand want ik heb geen machine. Ik heb al een plan gemaakt hoe ik dit ga aanpakken nadat ik hier op het forum heb rond gekeken hoe anderen dit doen en heb goede hoop dat ook dat in orde gaat komen.



de Mast,

De drie delen van de mast zijn gereed om aan elkaar te bevestigen, hieronder laat ik zien hoe ik te werk ben gegaan en zoals altijd is dit natuurlijk niet per definitie hoe het moet, maar zoals ik het heb gedaan. Veel handwerk, alleen het taps maken van de rondhouten doe ik op een kleine hout-draaibank...

Het bovenste stuk van de mast de top laat ik hier helemaal zien; de tekst die bij iedere foto hoort staat onder elke foto,
De top is 80 mm lang en is gemaakt uit rondhout van 4mm dik en taps geschuurd naar ong. 1,5 mm aan de top. De 'balletjes' die ook op de top van de vlaggenmast zitten heb ik gemaakt met een fijne beitel op de draaibank en tevens de top taps gemaakt.
Het eind resultaat is te zien op bovenstaand plaatje.

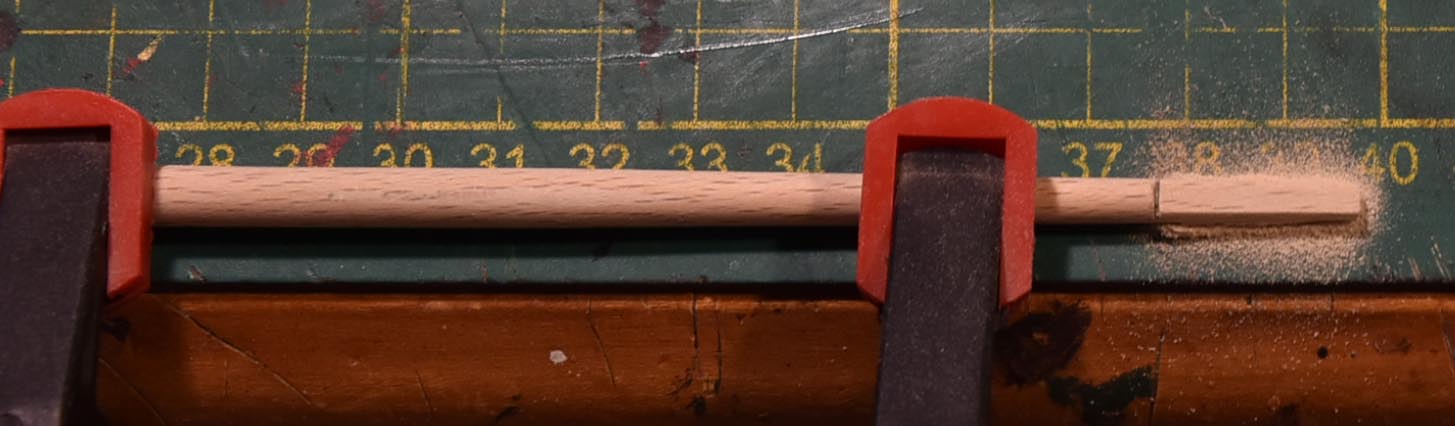

Om de verbinding met het middelste gedeelte van de mast te maken heb ik de top vast geklemd aan de werktafel met een lijmklem, waarna ik met een kleine kapzaag de onderkant voor de helft heb ingezaagd (voorzichtig, want te ver is niet goed en te weinig ook niet). De verbinding is 20 mm lang.
Daarna met een schuurblok mooi haaks 20 mm weggeschuurd, hier ook een tikkie taps schuren.
Net zo lang schuren tot het vlak precies past op het eerder voorbereide midden stuk van de mast.

Op bovenstaande plaatje is te zien hoe de verbinding stukken mooi in elkaar passen, links de onderkant van de mast, dan het middenstuk en rechts de masttop.

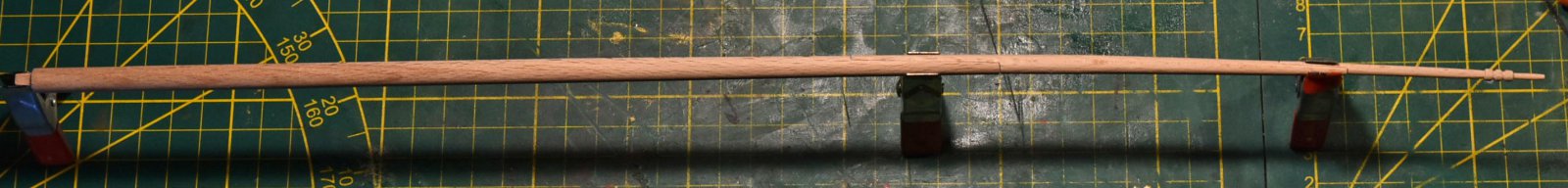

Op de laatste foto de hele mast, die bestaat uit het onderstuk, een rondhout van 300 mm en 8 mm dik met aan de onderkant een gevijld vierkant stukje wat precies in het model past. Aan de bovenkant is net als de beschreven top ook een stuk weggeschuurd als verbinding van 45 mm lang. De ondermast is taps geschuurd tot een dikte van 6 mm aan de top. Vervolgens het midden stuk van 150 mm lang en 6 mm dik op de zelfde manier behandeld als reeds beschreven en taps geschuurd tot 4 mm dik aan de top.

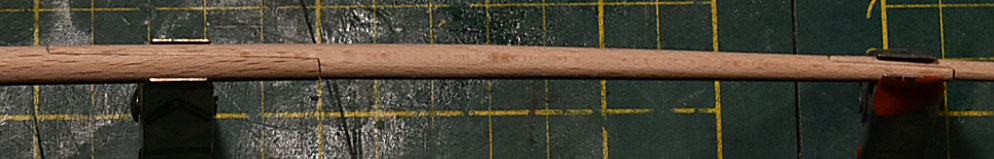

Het middenstuk van de mast dient licht naar voren gebogen te worden, wat op bovenstaande foto te zien is. De verbindingstukken worden straks met woelings aan elkaar gezet. Het is tevens belangrijk dat de verbindingstukken mooi zijn uitgelijnd en aan de zelfde kant van de mast liggen (voor- en achterkant) daarom gebruik ik de lijmklemmen om de rondhouten vast te zetten op de werktafel zodat er niets kan verschuiven als ik aan het zagen en schuren ben. (word vervolgt...)



Mooi gemaakt Piet.. en dat met deze temperaturen.



Dank je wel Hans en wat de temperatuur betreft, ik heb airco dus dat valt reuze mee



Precisiewerk, mooi gedaan Piet



de mast (2)

De mast krijgt twee verdikkingen, ook wel nommer of hommer genoemd en een vijftal woelings om de drie delen van de mast te verbinden. De nommers zijn gemaakt van stukjes notenhout van 2x3 mm, één van 20 mm en één van 12 mm lang,
Op bovenstaande plaatje de stukjes notenhout van 12 mm voor de bovenste nommer, waar ik er 7 van nodig had. Ik heb de zijkantjes afgeschuint zodat ze mooi strak om de mast passen (witte pijltjes).

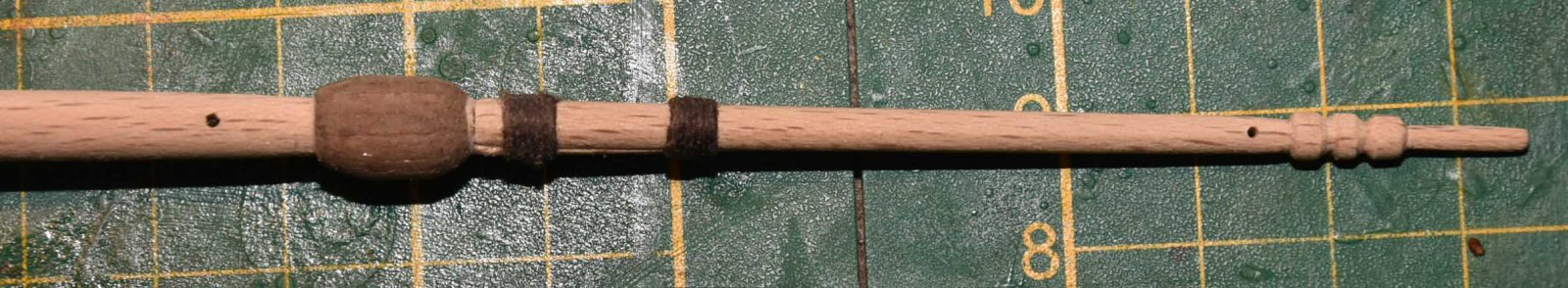

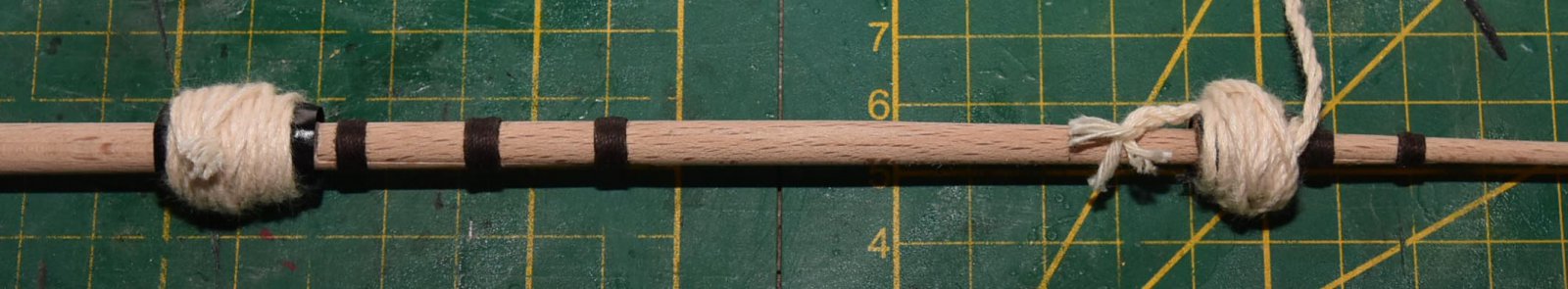

Nadat de stukjes netjes naast elkaar om de mast zijn gelijmd doe ik er een stukje tape om en wikkel daarna een touw strak om het geheel zodat de stukjes bijna naadloos aansluiten. Dit laat ik dan een uurtje zitten zodat de lijm kan drogen waarna ik touw en tape weer verwijder en de nommers in model schuur/vijl. Tevens is op de foto te zien dat er vijf woelings zijn aangebracht die de mast delen met elkaar verbinden.

Nadat alles in model is geschuurd is dit het resultaat. Tevens een drietal klampen aangebracht en... twee gaatjes geboord voor tuigage en wimpel. Wat rest is de mast in de beits zetten en twee nagelbankjes (beide voor twee korvijnnagels) aan de voet van de mast lijmen even boven het dek. waarna de mast in het model kan worden gelijmd.

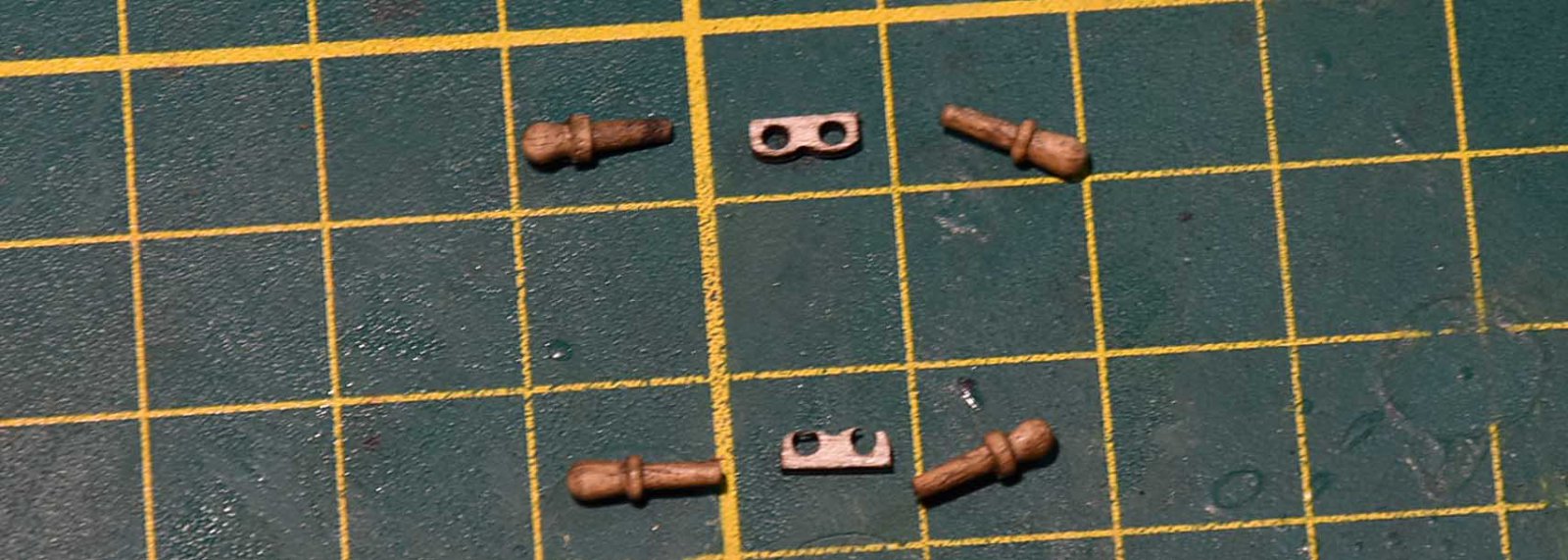

(de nagelbankjes zaten gelazerd in een triplex plaatje van 1 mm dik, waarvan er één gaatje open staat (misschien gebeurd met het uitsnijden), dus die maak ik opnieuw van een iets steviger stukje resthout) Op onderstaande foto is te zien dat de onderste niet helemaal OK is en ook hoe klein ze zijn, zo'n 5 mm lang...



Ik check dat laatste niet altijd, maar zal het snijbestand iets aanpassen zodat de nagelbanken wat meer "vlees" krijgen.



Morgen de ra's en de

Is helemaal geen ramp hoor Hans, een nieuw nagelbankje is zo gemaakt, kan ook toeval zijn dat de onderste wat zuinig is gelazerd omdat die andere in principe wel OK is.

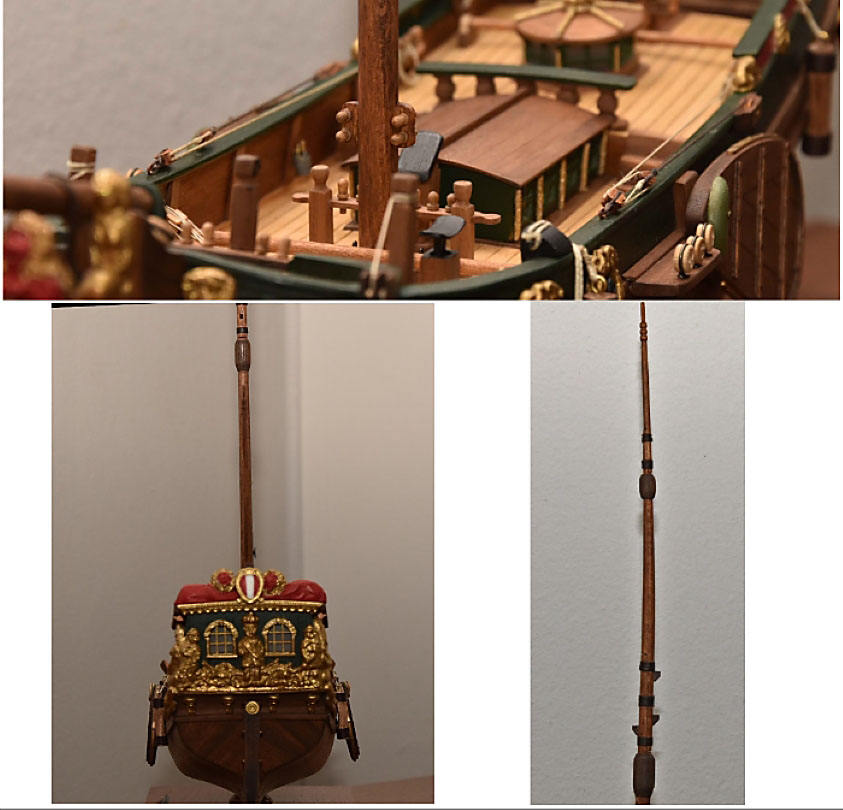

De mast is gebeitst en in het model gelijmd. Op de foto hieronder is te zien (boven) de nieuwe nagelbankjes, die ik iets meer body heb gegeven en dus zodoende wat steviger zijn als de triplex plaatjes van 1 mm. (links onder) is te zien dat de mast mooi is uitgelijnd met de vlaggenmast en de boegspriet en rechts onder is de bovenkant van de mast te zien vanaf de zijkant aan bakboord,


Het model met de mast,



Bezig met mijn favoriete hobby, de tuigage, het is nog maar een beginnetje en ik vind het al moeilijk om te stoppen.... maar ik kan/mag maar enkele uurtjes per dag i.v.m. de slechte rug, dus morgen weer verder.

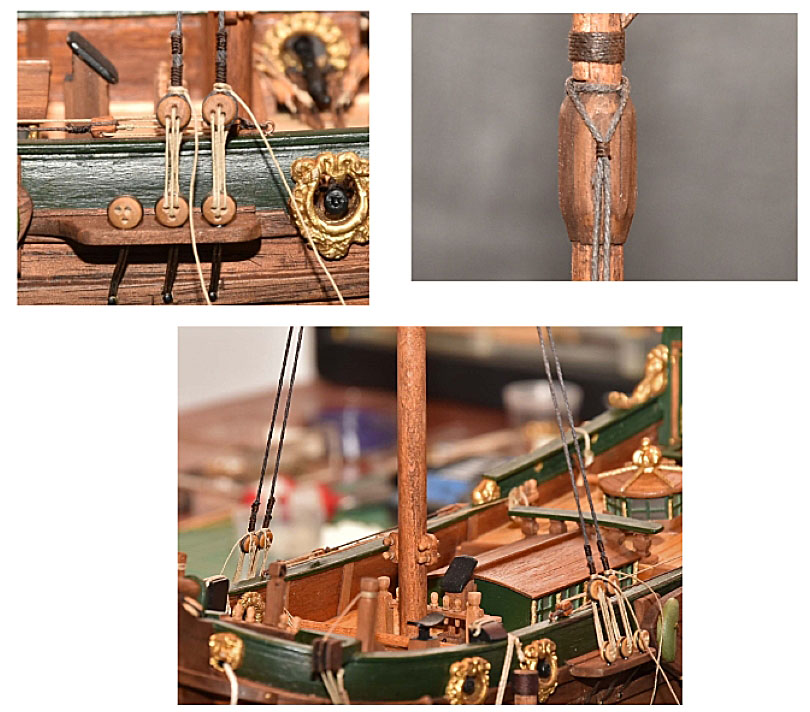

De 1e 4 hoofdtouwen zijn een feit,



Gisteren de 25000e bezoeker gehad op mijn website, dus dat loopt best wel lekker......



Dat is leuk, als je er een teller op hebt staan



Dat is echt jouw ding toch Piet? zeg maar 'de kers op de al oh zo mooie taart' die je er nu al van gemaakt hebt. Klasse



Dank je Adri, altijd weer leuk werk het optuigen van een model.
