Stirling: heet, mooi & heel moeilijk

Discussie in 'Stoom techniek' gestart door peter verhulst, 30 dec 2013.

  1. Luitjes,

    Fanaat Sjef, dank voor de tip. Maar kijk eens wat ik vond ......

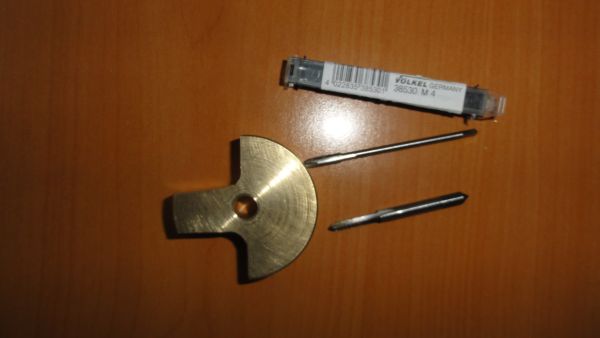

    een dun 4 mm tapje ...... ik wist niet eens dat ik zo'n tapje had :rolleyes:

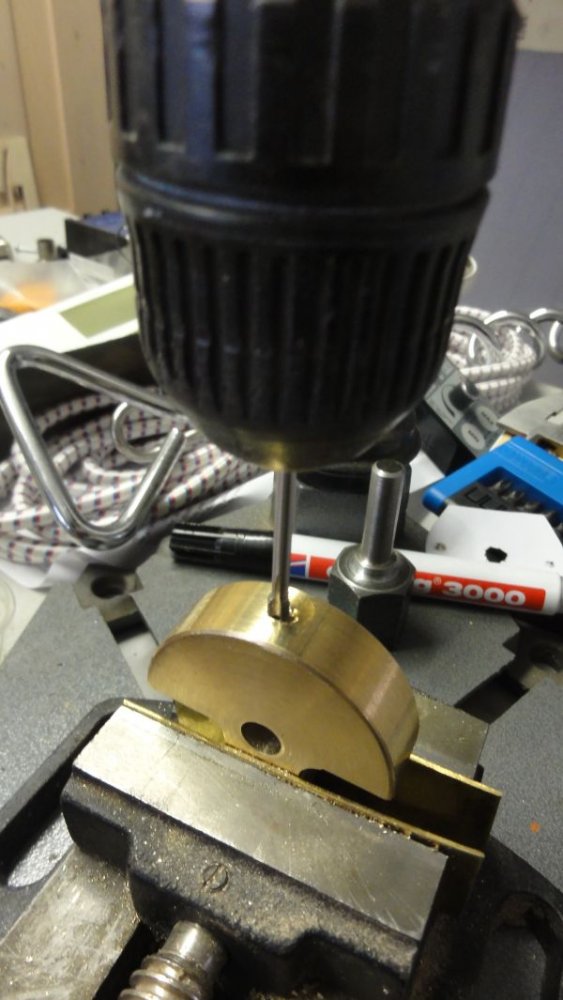

    eerst met centerboortje, daarna voorgeboord met 3,2 mm en toen tapje met een beetje olie.
    Ging erdoor als boter.



    schroeven ingekort bij pos 49. Heb ergens gelezen dat de eerste gangen het belangrijkste zijn,
    op de foto lijkt het alsof ze te kort zijn maar dat valt reuze mee.

    Deze onderdelen heb ik gekregen van Jos

    de achterkant van een keilbout wat ik nog had liggen, gebruikt voor de schroefdraad.

  2. Luitjes,

    zo is de situatie nu bij mij ....


    ik vrees dat ik ook aan een hondenkluifje moet (pos 63) omdat ik niet veel vlees overhoud

    of ik moet dat krukaslagerhuisje opnieuw maken en dan wat langer.

    Eerst maar eens meten wat dat is per slot van rekening 'weten'

  3. Ed van den Berg

    Ed van den Berg

    Lid geworden:
    22 okt 2015
    Berichten:
    85
    Locatie:
    Alkmaar
    Ja Peter met passen en meten wordt de meeste tijd versleten.
    Hou rekening met de montage van dat platform daar komt ook nog een glijlager in en de zuigerstang zit daar dan ook in dus je moet de krukas met lagertjes daaronder in elkaar zetten en het hondekluifje kan je tussen de krukas steken en dan op de zuigerstang schuiven en vast zetten op de twee steuntjes. Of de verdringerzuiger en cilinder er later in zetten.

    Ed

    Laatst bewerkt: 1 feb 2016
  4. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Waar en hoe zou je te weinig vlees overhouden? neem donderdag anders even mee

  5. Luitjes,

    een modificatie uitgevoerd, het zuigerstangplaatje met 10 mm verhoogd

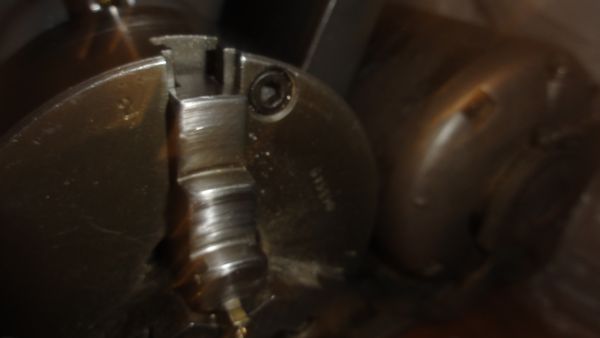

    hand nog een stukje van 33 mm liggen van die kleine zeskant wat mooi aansluit bij de pilaartjes

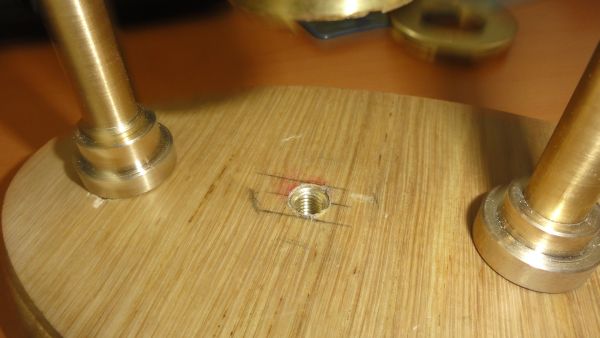

    voorgeboord, schroefdraad getapt en schroefdraad gemaakt , in een voor mijn gevoel "eventjes".




    Missie geslaagd!

  6. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Das mooi man ,
    Maar waar komt dat gevoel van , even , vandaan?
    Ik maak even hoeft niet altijd te slaan op snel.
    Maar vaker op , ik weet hoe het moet en in welke volgorde ik het moet doen.

  7. Luitjes,

    Ja Remco, ik denk dat je daar wel een punt hebt ;)

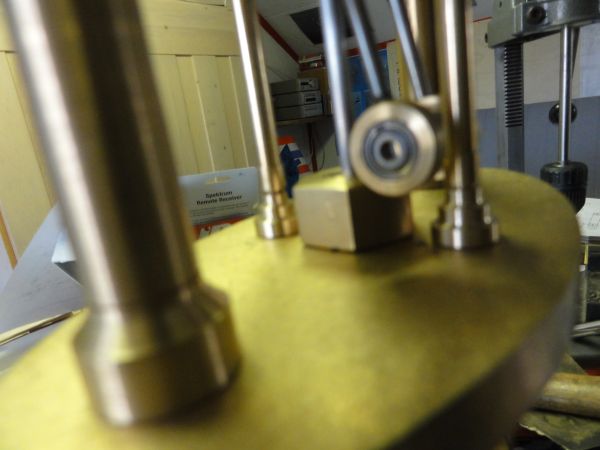

    Omdat ik de oplossing van het verlengen optisch niet zo fraai vond een paar rozetjes gemaakt
    omdat er aan het pilaartje een schroefdraad 4 mm zit en ik 10 mm omhoog moet, heb ik

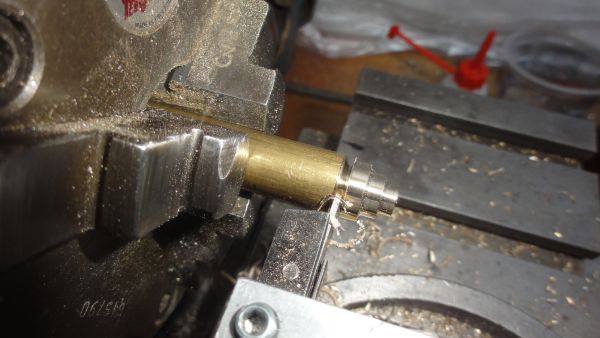

    eerst een stukje draadeind in de koelplaat gemaakt. Omdat ik vanwege de moer niet zoveel
    ruimte heb, kon de diameter niet te groot worden.
    Het is dus "maatwerk" zo te zeggen :rolleyes:
    vind het resultaat mooier :D

    Laatst bewerkt door een moderator: 7 feb 2016
  8. Luitjes,

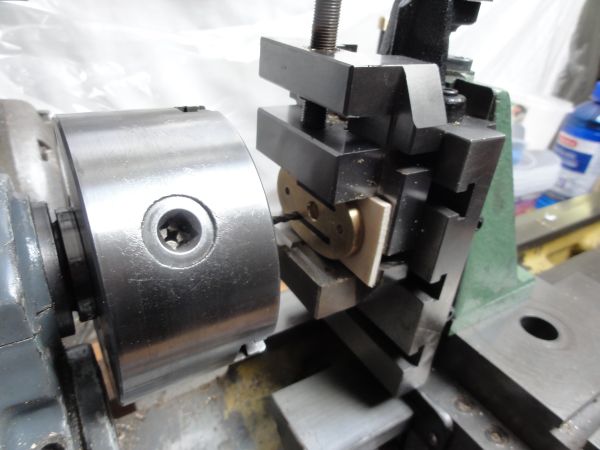

    vervolgens mij freescombinatie ingespannen




    Oeps :confused: :mad: hoe dat nu kan .... had toch echt het idee dat ik het hier precies zo deed als de
    voorgaande keren :rolleyes:
    bij de tweede gleuf heb ik eerst de uiteinden voorgeboord

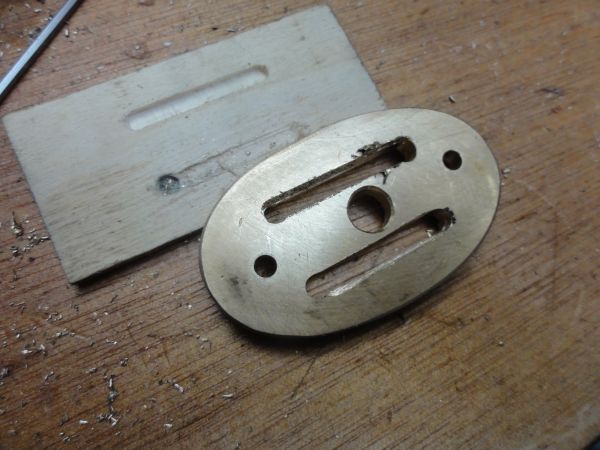

    hoe dan ook, ik heb twee gleuven gefreesd waar ik best wel tegenaan hikte.
    Het heeft mij "maar ' één frees gekost. Nu afwerken.

    Laatst bewerkt door een moderator: 7 feb 2016
  9. Luitjes,



    Het lijkt erop dat er een stuk van de moer af moet omdat er voor de slag naar beneden niet
    voldoende ruimte is :eek:

    Laatst bewerkt door een moderator: 7 feb 2016
  10. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.193
    Locatie:
    leiderdorp
    Al met al een heel bouw werk en je bent al aardig opgeschoten Peter :kwijl:

  11. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    785
    Locatie:
    Tilburg dus een KRUIK
    De heteluchtmotor schiet wel aardig op Peter,toch moet ik je aanraden om het wat rustiger aan te doen en van te voren de tekeningen beter te bestuderen,want zo maak je alle werkstukken twee keer,nu is het gelukkig allemaal messing dat makkelijk is te bewerken.
    Vermoedelijk is de vingerfrees gebroken door een niet stabiele opstelling van het werkstukje,zie ook hiervan de eventuele opstelling #201 op draadje fanaat.

  12. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Freesje niet in de driekauw, daar gebruik je spantangen voor.
    Drieklauw loopt nooit helemaal zuiver ,
    Dus krijgt 1 snijvlak veel meer te doen als een ander.
    Je moet ook nog eens met de hand voeden, kijk in boekje milling on the lathe hoe weinig de voeding per tand is voor zo,n dun freesje.
    Zal goed 0.01 mm zijn , viersnijdertje dus 0.04 mm voeding per omwenteling.
    Draaibank op 400 toeren kom je dus op 16 mm per minuut.
    Snijdiepte 1/2 x D .

    Laatst bewerkt: 8 feb 2016
  13. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    380
    Peter

    Het opspannen van zo een rond of ovaal stuk best niet in de machineklem ( toch niet op die manier)
    Plaats het stuk vlak tegen de hoogte support , met behulp van een paar spanplaatjes en enkele afstand stukjes in aluminium of metaal . Geen hout !!
    Nog een tip , als je het moeilijk hebt om gaten of sleuven op de juiste plaat te krijgen , frees of boor dan eerst die gaten in een te groot stuk materiaal. Nadien werk je dat stuk rondom af . Op die manier is het soms makkelijker om alles juist te positioneren.

    Dirk

  14. Fanaat, Remco en Dirk,

    allemaal bedankt voor de tips. De opstelling van Fanaat van #201 heb ik toen wel gezoen maar was ik (even) kwijt terwijl ik een mooie brandertje heb. Ga ook eens kijken voor spanplaatjes.
    Het boekje Milling ook nog maar weer eens doorbladeren :)

    Maar wat er ook van zij ...... heel veel geleerd en belangrijker .....aangedurfd :koud:

  15. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    785
    Locatie:
    Tilburg dus een KRUIK
    Hoe gaat het solderen met het gas-soldeerboutje,ben je daar al mee bezig geweest Peter,hiermee zijn ook legio problemen mee op te lossen,volgens tekening op pag.#201 (fanaat) kun je de 2 gleufjes in één (juiste) opspanning op 0,01 mm.nauwkeurig frezen.
    Momenteel ben weer ik bezig met afbeeldingen op MBF te plaatsen,het lukt mij van geen kanten meer sinds er veranderingen zijn geweest of ik zal eerst een volledige computercursus moeten gaan volgen,misschien doe ik iets fout,het is momenteel voor mij verrekte ingewikkeld,misschien heb jij een (eenvoudigere) oplossing om hier mee verder te gaan ?
    Groeten fanaat Sjef

  16. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Sjef,
    als je de afbeeldingen op je eigen computer hebt staan , klik dan op upload bestand. naast het knopje plaats reactie.
    Heb je de afbeelding in een album ergens online staan, , klik dan op afbeelding , en knip en plak het adres en klik op invoegen.


    Remco

  17. Remco,

    waar zie jij "afbeelding" staan? Stel, ik heb een foto in een album op MBF. Hoe krijg ik van daaruit een foto mijn bericht?

  18. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Afbeelding staat in het vak waarin je een reactie typt, de bovenste regel naast die smily.
    Klik en plak de afbeelding locatie\

  19. Luitjes,

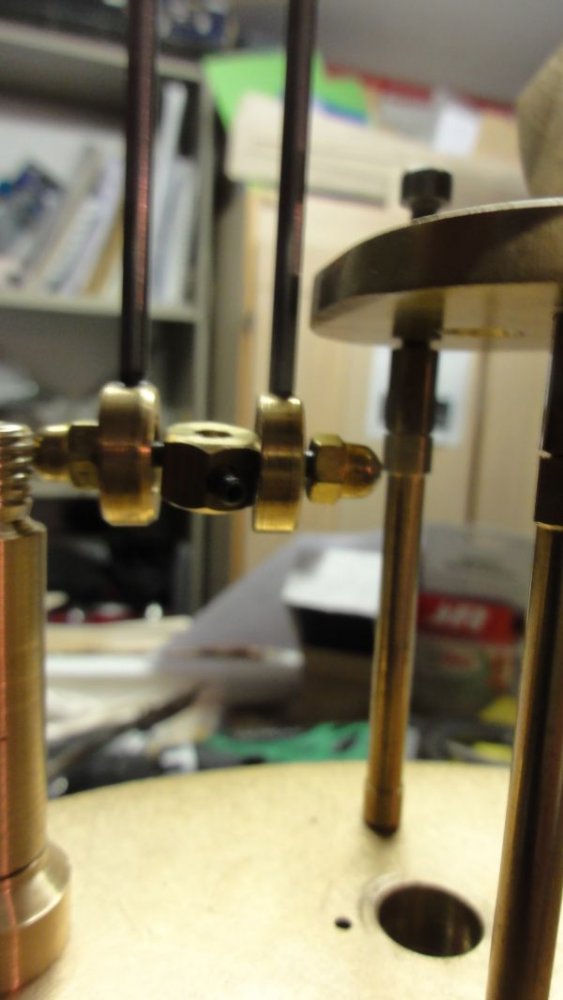

    bezig geweest met pos 65, het boutje wat door de lagertjes moet, in de krukaswang. er zitten lagertjes in met een asgat van 3,0






    de Little Engine nadert zijn voltooiing

    Laatst bewerkt door een moderator: 15 feb 2016
  20. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    785
    Locatie:
    Tilburg dus een KRUIK
    Volgens mij gaat het steeds beter met de metaalbewerking,de doorzetter wint altijd Peter,zo is het ook met het computer-gebeuren voor mij,met een beetje hulp zal het ook MOETEN lukken.
