F.van.Gent
In Memoriam
Kijk dat is nog eens duidelijk.
Dus verders geen aansluiting O I D
Gewoon een draadje er in
mvg
Frederik
Stoomsloep in aanbouw
- Topicstarter K.Rodenhuis
- Startdatum
Kijk dat is nog eens duidelijk.
Dus verders geen aansluiting O I D
Gewoon een draadje er in
mvg
Frederik
Imre, mooie vertaling, maar luchtbellen die niet opstijgen blijven in het glas hangen. (En er bestaan geen luchtbellen in een ketel)
Zou het kunnen zijn dat voordat zich condensdruppels gaan vormen de druppeltjes al via het draadje zakken en zich zonder lucht in te sluiten op het wateroppervlak aan komen?
Zou het kunnen zijn dat voordat zich condensdruppels gaan vormen de druppeltjes al via het draadje zakken en zich zonder lucht in te sluiten op het wateroppervlak aan komen?
F.van.Gent
In Memoriam
Er is niet gezegt als dat er geen bellen zijn
Maar de lust word ontnomen om op te stijgen en daar ging het om
Maar de lust word ontnomen om op te stijgen en daar ging het om
Watersensor is klaar
Mijn waterpeilsensor melder is gereed.
Heb de tekening van Baggeraar mogen ontvangen en heb wat dingen eraf gehaald wat ik niet nodig had en wat aanpassingen gemaakt voor mijn doel, op een test bordje alles opgebouwd tot alles goed werkte en toen alles op een printje gesoldeerd.
Ook heb ik er nog een spanning regelaar van 12volt na 5volt en een relais met twee wisselcontacten op het printje gesoldeerd.
De groene led geeft aan dat er water genoeg is en de rode led geeft aan dat het water te laag is en schakelt het relais en gaat een Grote rode led branden (in de boot wordt dit een kleine sirene die geluid produceert).
Ook heb ik de sensor zelf zo gemaakt dat ik hem zo aan mijn peilglas kan maken zonder alles los hoeven te halen.
Nu nog in de praktijk uitproberen onder stoom.
Heb het geprobeerd alles op video te zetten , kijk zelf maar
V1sBpTpgRWg[/media] - YouTube
Mijn waterpeilsensor melder is gereed.
Heb de tekening van Baggeraar mogen ontvangen en heb wat dingen eraf gehaald wat ik niet nodig had en wat aanpassingen gemaakt voor mijn doel, op een test bordje alles opgebouwd tot alles goed werkte en toen alles op een printje gesoldeerd.
Ook heb ik er nog een spanning regelaar van 12volt na 5volt en een relais met twee wisselcontacten op het printje gesoldeerd.
De groene led geeft aan dat er water genoeg is en de rode led geeft aan dat het water te laag is en schakelt het relais en gaat een Grote rode led branden (in de boot wordt dit een kleine sirene die geluid produceert).
Ook heb ik de sensor zelf zo gemaakt dat ik hem zo aan mijn peilglas kan maken zonder alles los hoeven te halen.
Nu nog in de praktijk uitproberen onder stoom.
Heb het geprobeerd alles op video te zetten , kijk zelf maar
V1sBpTpgRWg[/media] - YouTube
Laatst bewerkt door een moderator:
F.van.Gent
In Memoriam
Kan wel zijn wat je daar zegt
Maar jouw schema en print (gaatjes) was toch veel ingewikkelder dacht ik zo :sleeping: :sleeping:
mvg
Frederik
F.van.Gent
In Memoriam
Frederik, bij mij heb ik 2 nivo's en stuur ik een servo aan naar 2 standen.
Natuurlijk is dat dan ingewikkelder.

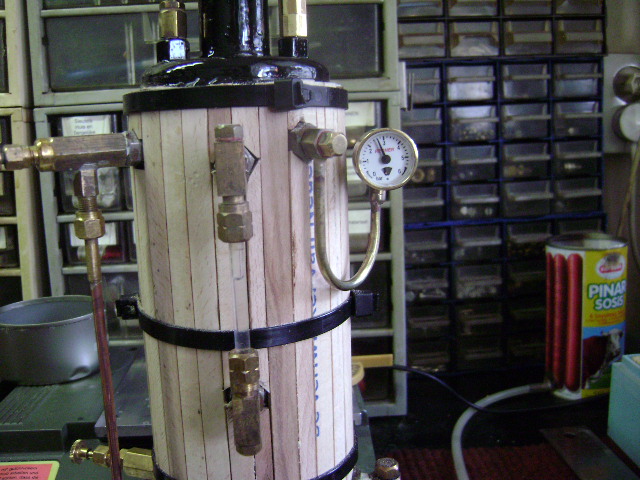

Hier de ketel onder druk
Laatst bewerkt door een moderator:
Luchtbellen in peilglas

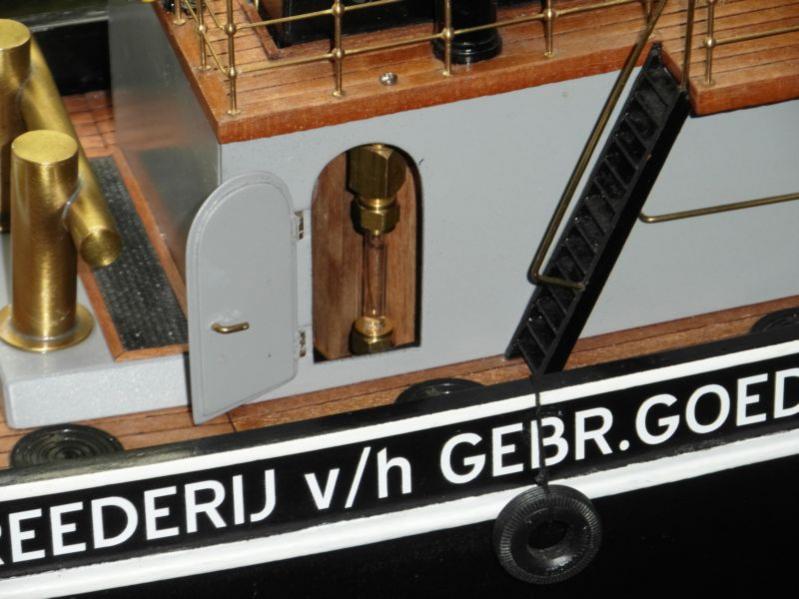

Ik heb altijd last gehad van luchtbellen in het peilglas, zelfs in koude toestand bij het vullen al.

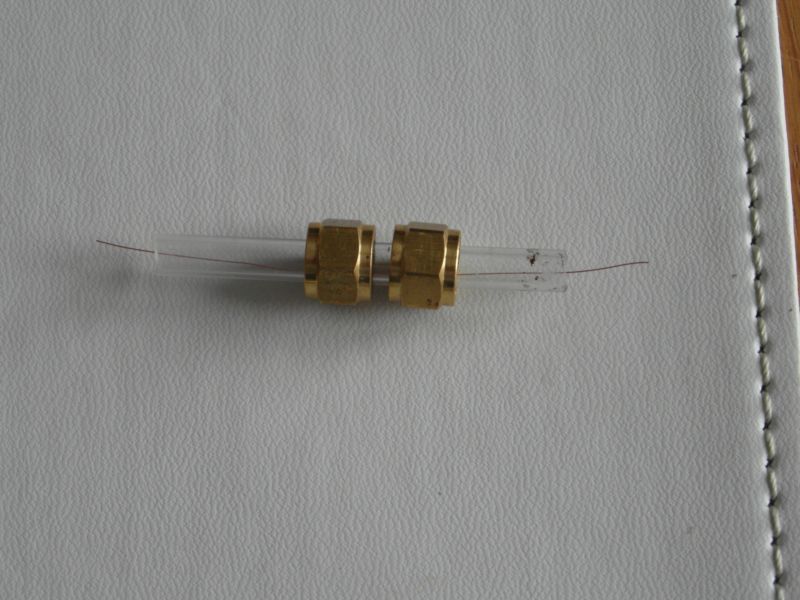

Na dit bericht toch maar besloten hier eens een Litze draadje koper in te stoppen. Het eerste resultaat is er direct al. In koude toestand geen luchtbellen meer. Morgen zal ik de ketel eens onder druk stoken en kijken hoe dit gaat met bellen die ik onder stoom altijd in het peilglas had.
Dit lijkt dus echt goed te werken, iemand enig idee hoe dit komt?
Robert.
Ik heb altijd last gehad van luchtbellen in het peilglas, zelfs in koude toestand bij het vullen al.
Na dit bericht toch maar besloten hier eens een Litze draadje koper in te stoppen. Het eerste resultaat is er direct al. In koude toestand geen luchtbellen meer. Morgen zal ik de ketel eens onder druk stoken en kijken hoe dit gaat met bellen die ik onder stoom altijd in het peilglas had.
Dit lijkt dus echt goed te werken, iemand enig idee hoe dit komt?
Robert.
Laatst bewerkt door een moderator:
F.van.Gent
In Memoriam
Re: Luchtbellen in het peilglas
Een Engelsman gaf my op Model Boat Mayhem een verklaring:
It works perfectly in the gauge I did this on for a friend's Cheddar Puffin boiler- it works by removing the meniscus (look at water in any container, on the surface there is a thin 'skin' that rises up where it meets at the edges of the container, it is also the 'skin' that insects such as the Water Boatmen glide about on). When bubbles form in the water gauge they also have a meniscus at the bottom that is kept from joining the meniscus on the top of the actual water level by the pressure in the bubble. The wire draws the meniscus of the water up, and the meniscus of the bubble down, they join and the bubble disappears as the water above the bubble 'runs' down the wire.
Ofwel het is inderdaad een oppervlaktespanning probleem. De lucht- of (in opgestookte toestand) stoombellen hebben ook een oppervlak wat spanning veroorzaakt. De druk in de luchtbel in het peilglas voorkomt dat het oppervlak water boven de luchtbel langs het peilglas naar beneden kan vloeien en houdt het water wat bovenin het peilglas condenseert dus bovenop de bel.
Een dun koperdraadje trekt het oppervlak aan en het water vormt een filmpje water rond dit draadje. Dit gebeurt boven en onder in de luchtbel, druk speelt hier minder een probleem door de kleine diameter van het draadje (net als bij capillaire werking). Als het filmpje water van de onderkant en de bovenkant van de bel elkaar langs het dunne draadje raken, kan het water boven de bel naar onderen vloeien en zal de luchtbel dus opstijgen.
Lijkt mij een zeer plausibele verklaring.
Robert.
Een Engelsman gaf my op Model Boat Mayhem een verklaring:
It works perfectly in the gauge I did this on for a friend's Cheddar Puffin boiler- it works by removing the meniscus (look at water in any container, on the surface there is a thin 'skin' that rises up where it meets at the edges of the container, it is also the 'skin' that insects such as the Water Boatmen glide about on). When bubbles form in the water gauge they also have a meniscus at the bottom that is kept from joining the meniscus on the top of the actual water level by the pressure in the bubble. The wire draws the meniscus of the water up, and the meniscus of the bubble down, they join and the bubble disappears as the water above the bubble 'runs' down the wire.
Ofwel het is inderdaad een oppervlaktespanning probleem. De lucht- of (in opgestookte toestand) stoombellen hebben ook een oppervlak wat spanning veroorzaakt. De druk in de luchtbel in het peilglas voorkomt dat het oppervlak water boven de luchtbel langs het peilglas naar beneden kan vloeien en houdt het water wat bovenin het peilglas condenseert dus bovenop de bel.
Een dun koperdraadje trekt het oppervlak aan en het water vormt een filmpje water rond dit draadje. Dit gebeurt boven en onder in de luchtbel, druk speelt hier minder een probleem door de kleine diameter van het draadje (net als bij capillaire werking). Als het filmpje water van de onderkant en de bovenkant van de bel elkaar langs het dunne draadje raken, kan het water boven de bel naar onderen vloeien en zal de luchtbel dus opstijgen.
Lijkt mij een zeer plausibele verklaring.
Robert.
Laatst bewerkt:
Re: Luchtbellen in het peilglas
Werkt prima,
Vandaag even opgestookt en een rondje gevaren in de vijver (tussen de buien door). Het peilglas bleef vrij van luchtbellen met 3 bar stoomdruk. Af en toe kwam er van boven uit het peilglas een druppel condens naar beneden rollen, maar door het schommelen van de boot en het Litze draadje koper, vloeide deze netjes over in het waterpeil.
Dit is echt een hele verbetering wat afleesbaarheid betreft, kan ik iedereen aanraden.
Werkt prima,
Vandaag even opgestookt en een rondje gevaren in de vijver (tussen de buien door). Het peilglas bleef vrij van luchtbellen met 3 bar stoomdruk. Af en toe kwam er van boven uit het peilglas een druppel condens naar beneden rollen, maar door het schommelen van de boot en het Litze draadje koper, vloeide deze netjes over in het waterpeil.
Dit is echt een hele verbetering wat afleesbaarheid betreft, kan ik iedereen aanraden.
