Union Wrestler 1:50

Discussie in 'Bouwverslagen - Schepen' gestart door JaFa, 29 dec 2019.

  1. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    128
    Locatie:
    Woudrichem
    Jan, VOORAL NIET STOPPEN HIER !!!!
    En zeker niet naar fake-boek overstappen. Want daar zit ik niet op en zal er ook nooit op gaan zitten. Hoogstens tegenaan schoppen.
    En de laatste foto series geven een prachtig beeld van het schip met al zijn details. Mooi dat ‘de lat hoog ligt’ qua details. Kwestie van je ladder steeds een beetje verlengen.
    Gr. Peter

  2. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    290
    Locatie:
    Brugge

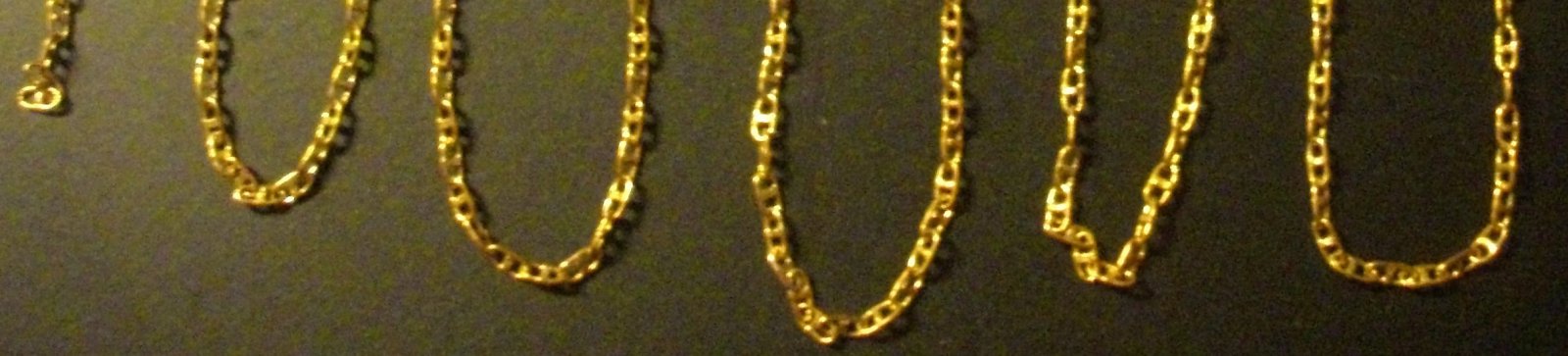

    Vandaag mijn bestelling van 3mm koperen ketting ontvangen, 10 schakels per duim.
    Geïnteresseerd in de link? wel duurder dan je RVS-ketting, maar 10 maal mooier aan 4x de prijs (8.79 voor 1,2m incl verzending)
    IMGP4366 (2).JPG https://nl.aliexpress.com/item/33016473029.html

    Tug.NL vindt dit leuk.
  3. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    681
    Locatie:
    Leuven (Belgie)
    Hey Herby, ik heb het even bekeken, en het zou inderdaad zomaar eens kunnen dat dit een oplossing is, ik ga voorzichtig 2m bestellen voor deze boot, en eens kijken of het iets is, ik moet ook nog even een manier vinden om ze zwart te krijgen, maar dat zien we binnen 6 weken dan wel weer, enorm bedankt voor de link!!!

  4. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    290
    Locatie:
    Brugge
    Hallo JaFa, te koop in lengtes van 90 of 12 cm, en de 13 september besteld en op 1 oktober geleverd, dus je hoeft geen 6 weken te wachten :)
    Ik kijk ook uit naar patina zwart. Kolderstok verkoopt bruineermiddel, maar exporteert dit niet naar België. ik hou je op de hoogte mocht ik iets vinden.
    Typ ook eens "koper zwarten" in het zoekvenster van dit forum, en je krijgt een massa tips.
    Succes met de verdere bouw.

    Laatst bewerkt: 1 okt 2020
    Tug.NL vindt dit leuk.
  5. Jaap.B

    Jaap.B

    Lid geworden:
    4 mrt 2018
    Berichten:
    102
    Locatie:
    Nissewaard

  6. Jaap.B

    Jaap.B

    Lid geworden:
    4 mrt 2018
    Berichten:
    102
    Locatie:
    Nissewaard
    Wat een mooi stukje werk die railing ik ben hier ook mee bezich op dezelfde manier dit doe ik voor het eerst maar valt knap tegen .
    Ben in bezit gekomen van de forties shore restauratie project en leer projekt maar petje af wat jij hier allemaal bouw steek hier ook weer heel veel van op als beginneling.


    Groetjes Jaap

  7. Bart Cornet

    Bart Cornet

    Lid geworden:
    7 okt 2007
    Berichten:
    940
    Locatie:
    Haarlem
  8. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    681
    Locatie:
    Leuven (Belgie)
    @iedereen, bedankt voor jullie input van de kettingen, ze zijn besteld en we gaan zien wat het is en of ik ze leuk zwart krijg...

    Nu heb ik een andere vraag, deze is voor de iets meer techneuten, ik wil een Fan (koeler) kunnen sturen, in speed. Allereerst dacht ik gewoon een speedcontroler er aan te hangen maar dat is het dus niet, omdat de fans blijkbaar met Pwm werken (3draden lage PWM, 4draden hoge)

    Nu vandaag de dag werken alle ESC's met PWM controle voor de dc motoren, maar dat laat een fan dus niet erg goed lopen, mijn vraag

    hebben jullie weet van een Fan van 40x40mm hoogte niet belangrijk, die op een normale ESC werkt?
    of hebben jullie weet van bepaalde ESC's die zo laag zijn (en heel hard piepen waarschijnlijk) dat ze misschien een Fan zouden kunnen controleren?

    IK heb de "goedkope" ali ESC gebruikt en dit werkt min of meer, maar de range is niet ok...

    Alle input is welkom, dus om het even simpel te maken, kent iemand een FAN van 40 op 40 die niet met PWM werkt of heeft iemand weet van een betaalbare ESC die met een fan uit de voeten kan, het is belangrijk dat hij ook mooi regelt in de lage toeren...

  9. pentip

    pentip

    Lid geworden:
    17 apr 2006
    Berichten:
    482
    Locatie:
    Gennep
    laptop fans? die zijn plat, kun je mooi richten en hebben maar 2 draadjes. dus denk dat die op amperage gestuurd worden.

  10. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    7.187
    Locatie:
    Oostvoorne
    Jan, Heb nog een fannetje liggen met 3 draden. Zal morgen eens kijken wat die doet aan een brushless ESC. Kom er op terug. Gr. Klaas.
    Inmiddels geprobeerd, maar het brushless fannetje wil niet lopen. Niet op 7,2 Volt met een Hobbyking ESC en ook niet op 12 Volt met een ZMR ESC. Maar niet geschoten is altijd mis.
    Met plezier gedaan, maar nu moet je maar even iets anders bedenken Jan! Er zal best wel een oplossing komen. Gr. Klaas.

    Laatst bewerkt: 4 okt 2020
    Tug.NL vindt dit leuk.
  11. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.072
    Locatie:
    HELLEVOETSLUIS
    Daar ik toch een 12V, 0,12A, ventilator heb liggen heb ik deze uit nieuwsgierigheid aangesloten op mijn kleine zelfbouw geregelde voeding, 10V, 1A.
    Deze had ik destijds gebouwd als vervanging van 9V blokbatterijen.
    Over het sturen van een motor met Amperes.
    De voeding levert max. 1A. De ventilator aangesloten en de spanning op 2V, niks noppes nada, stroom genoeg, maar geen beweging.
    Bij opvoeren van de spanning naar ca. 3,5V startte de ventilator.
    Bij opvoeren van de spanning tot 10V ging de ventilator harder draaien en vroeg ook meer stroom, ca. 100mA.
    Dus door sturen van de spanning kan je het toerental regelen.
    Even voor @k-k, de gebruikte ventilator had ook drie draden, rood- zwart en blauw. De blauwe is de aarding, de andere voor de spanning.
    Bij de door mij gebruikte ventilator lag het regelbereik tussen 3,5 en 12V.
    Henk

    Tug.NL vindt dit leuk.
  12. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    7.187
    Locatie:
    Oostvoorne
    Even een reactie op Henk zijn bericht. Met stroom op de rode en zwarte draad van de fan startte deze bij 4 Volt en was inderdaad te regelen tot de 12 Volt, die op de fan staat vermeld. Deze fan is van delta electronics uit China en is 60x60 mm buitenwerks. Gr. Klaas.

    Tug.NL vindt dit leuk.
  13. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    681
    Locatie:
    Leuven (Belgie)
    Hey mannen, bedankt voor de reacties, regelbaar is het wel met de spanning aan te passen, dat had ik ook reeds vermeld, het probleem wordt aleen gemaakt als je het combineert met de huidige ESC's,

    Deze ESC's vergroten de spanning niet door de voltage te vergroten maar de blokgolf te vergroten (verbreden), vandaar dat je met deze ESC's die fan dus niet goed kan sturen.
    Nu met oudere ESC's blijkt het wel te werken, ik heb geprobeerd met een Rocraft en een Graupner 40 maar ik vind deze ESC's die snel 60€/s kosten wel te duur voor deze toepassing maar ik vrees dat ik niet veel mogelijkheden heb, ik heb ondertussen 5 verschillende merken van fans geprobeerd, en ze hebben min of meer allemaal hetzelfde probleem.

    Wat ik zou kunnen doen is de motor eruit slopen en een gewone DC motor er in bouwen, nu moet ik dat ook allemaal nog een goed over denken,

    De fan moet niet alleen proportioneel gaan maar als er een vergroting is van de stick die groter is dan 50PMW dan moet deze even een volledige uitslag geven, dus moet de fan even (5s) volgas gaan waarna hij terug naar de proportionele waarde mag.

    Ik ga kijken of ik dit kan doen via de zender met wat logische switches, ik denk het eigenlijk wel, als dit niet lukt denk ik dat ik tussen de ESC's een arduino zet om alles te controleren dan zijn er geen limieten meer?

    Nu voor ik verder ga met dit project ga ik even wachten tot mijn 1 en 2 Ohm weerstanden binnen zijn van het Oosten om de testen volledig te kunnen afwerken... (test met 5 ohm was ok maar iets te traag, die met 15 Ohm veel te traag alle weerstanden zijn 10W)

    Ik houd jullie wel in de loop, en ik denk dat dit projectje voor vele weer een handige en vooral goedkope oplossing zal zijn...

  14. Roelof_l

    Roelof_l

    Lid geworden:
    30 jun 2015
    Berichten:
    935
    Locatie:
    Hendrik-Ido-Ambacht
    Jan misschien een rare vraag, maar waarom wil de fan in toeren geregeld hebben? Is een aan-uit regeling niet voldoende? Met een temperatuur sensortje (PTC of NTC en eventueel via Arduino) in de ruimte en zodra de temperatuur bereikt is gaat de fan aan. Als de temperatuur gezakt is weer uit.
    Groeten Roelof

  15. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.072
    Locatie:
    HELLEVOETSLUIS
    Onlangs heb ik een verkeerde ESC gekocht voor brushed motoren.
    Nl, een ESC voor helicopters.
    Een ventilator is ook een brushed motor.
    Voor jouw even getest met een 2Lipo op het kanaal, dat ik gewoonlijk gebruik voor de stoomfluit van de DY.
    Onderstaand, geen draaiing.

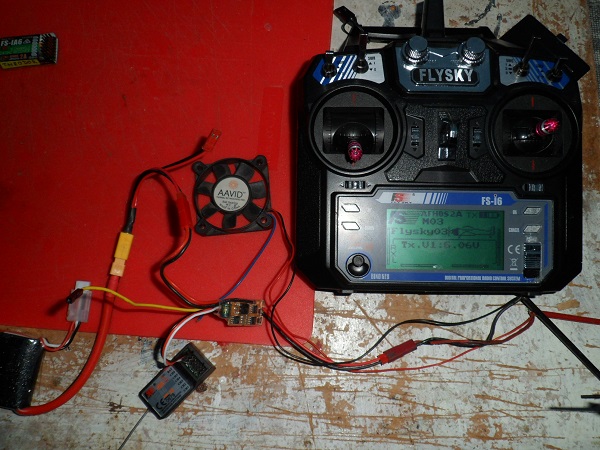

    SAM_3272 verkleind.jpg

    Even draaien aan de rechter potmeter, resultaat?

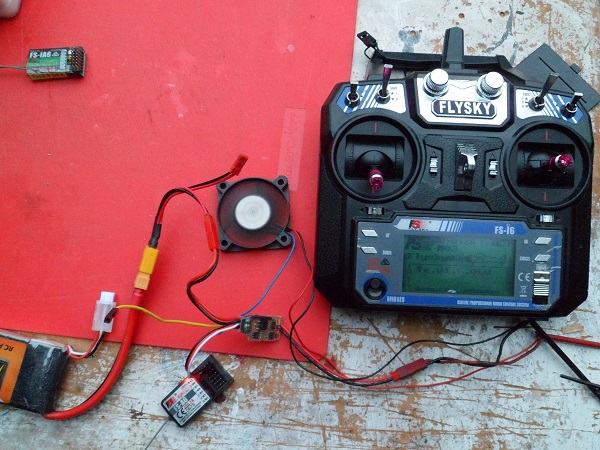

    SAM_3273 vekleind.jpg

    Ventilator draait als een speer.
    Dus voor een ventilator heb je een "brushed" ESC nodig.
    Groet, Henk

    Edge en Tug.NL vinden dit leuk.
  16. Edge

    Edge

    Lid geworden:
    3 sep 2017
    Berichten:
    625
    Locatie:
    Winschoten
    Of een oud servoprintje.
    Misschien werkt dat.

  17. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.333
    Locatie:
    Vrouwenparochie
    Misschien een idee, een thor vaarregelaar er tussen € 19 bij rcpoint.
    Grt peter

  18. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    681
    Locatie:
    Leuven (Belgie)
    hahaha, iedereen mee in het fan verhaal prachtig!

    Even verduidelijken ik heb de fan nodig om een variabel lucht debiet te hebben, relatief fijn regelbaar niet voor koeling gewoon voor luchtverplaatsing.

    Ik weet ondertussen al dat hij te regelen is met een bostel ESC, de 3 dradige met een brussless.
    Maar wat een probleem is, is fijne regeling, ik lees dat iedereen hier een fan kan laten draaien, maar het is niet het draaien dat het probleem is, het is de mooie proportionele regeling wat het probleem is.
    Ondertussen is dit probleem wel min of meer opgelost al blijf ik het vervelend vinden dat ik waarschijnlijk dure ESC's hiervoor moet gebruiken.
    Ik denk dat ik toch niet zonder arduino ga kunnen hiervoor, vooral omdat de fan voluit moet voor 5s bij elke stick uitslag of een deel uitslag die groter is dan 1/5 a 1/8 van de totale uitslag. Ik vrees dat ik dat moeilijk ga kunnen programmeren in de zender nu dat komt nog wel...

    Nu dat servo printje ga ik nog eens proberen want dat had ik overgeslagen, wie weet?

  19. AvdH

    AvdH

    Lid geworden:
    12 jan 2018
    Berichten:
    8
    Locatie:
    Warwickshire, Verenigd Koninkrijk
    Proportionele rookgenerator?

    Tug.NL vindt dit leuk.
  20. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    681
    Locatie:
    Leuven (Belgie)
    AvdH jij bent scherp! Damn, idd met startup en versnellings boost.. Voor zowel links als rechts verschillend natuurlijk...

    Tug.NL en AvdH vinden dit leuk.
