Zeehaen - 1:37.5 - From Dutch Explorer Abel J. Tasman

Als je het boek van Mondfeld heb.
In Montfeld's boek op pagina 308 en 309, Running rigging sizes.
Mainmast, Main Course, Tye for 16th/17th century it is 50%.

50% van wat?
Waar komt dit cijfer vandaan?
Wat is de formule?

On page 308 (Montfeld), in the lower left corner there are a few sentences explaining that the figures refer to the thickness of the main stay, 0.166% of the diameter of the mainmast at the deck (100%)

Again, how do I read this?

Alvast hartelijk bedankt.
Marcus



als je het uitrekent is de grote stag bijna de helft van de top van de grote mast

als op schaal je top van de mast 1 cm is dan moet je touw van 5mm gebruiken voor je stag



ik denk dat jou mast normaal 1.1 cm moet zijn boven marcus dus kan je 5 mm touw gebruiken vaar je grote stag



@amazone (Dirk) , hartstikke bedankt voor de uitleg.

Marcus



Touwdiameters worden zoals Dirk (Amazone) al schrijft volgens Witsen afgeleid van bijvoorbeeld de mast waar ze op toegepast zijn. Dat probeer ik ook zoveel mogelijk aan te houden, al ben ik sterk afhankelijk van wat er aan touw in de markt te verkrijgen is.
Het lastige in deze tekst is dat wanneer Witsen schrijft dat de mast 71 voet is en 17 palm dik (ofwel 21 meter lengte) die 17 palm dik niet de doorsnede is, maar de omtrek (een mast van 1,7 meter doorsnede is wat veel).
In het stukje tekst van Witsen wordt geschreven dat de grote stag 10,5 duim is (is ongeveer gelijk aan 10,5 inch) en dit is dan ook de omtrek van het touw - niet de doorsnede.
Dit moet je dan delen door 37,5 (de schaal)
10,5/3,14 x 2,54 /37,5 is ca. 0,22 cm of 2,2 mm. Etc.
Dit is voor Nederlandse schepen een vuistregel.

Hans



Ik heb die vuistregels regelrecht van dik gekopieerd, en de diameter van de grootstag is 1/6 van de diameter van de grote mast



Dik komt aan die gegevens door de gegevens uit Witsens boek en die van Anderson te combineren, dan krijg je dit



Koos heb me eens een file gestuurd die heeft dit uitgewerkt in Excell. Ik heb de file uitgebreid naar alle jaartallen in engels en nederlands Die kan je dan gebruiken Heb ze al gestuurd



hmm een touw van 2.2 is volgens mij veel te dun voor een stag schaal 1/37
maar de berekening klopt denk wel hoor dan zit ik er met mijn 5 mm goed naast dus vergeet dat maar



Toch klopt Witsen beslist wel hoor.
De formule van Rijk (Ronk) zegt bij een mastdoorsnede van 51 cm (17 palm, een palm 9.5 cm) een stagdoorsnede van 8,5 cm. Dit geeft de formule van Witsen ook (10,5 duim gedeeld door pi maal 2,54 = 8,5 cm).



Overigens nog eens bedankt voor deze tekst Dirk. Ik was een beetje kwijt waar het allemaal ook al weer stond, en was al druk aan het zoeken toen jij dit postte...



@*Hans*, @Ronk, en @amazone, bedankt voor de uitleg. Jullie hebben het over Witsen's boek, welke is dat. Ik heb het originele van archive.org en Nicolaas Witsen and Shipbuilding Dutch Golden Age 2012 in het Engels van Ab Hoving.

Ik heb op MSW ook nog een paar Excel spreadsheets gevonden en een uitgebreide excel van een schooner. Ik zal de link opzoeken als iemand hem wil hebben.

Opgestuurd naar mijn, email? Alvast bedankt.
Marcus



https://www.dbnl.org/tekst/wits008arch01_01/colofon.php

Aloude en hedendaagse scheepsbouw en bestier van Nicolaas Witsen - boek uit 1690.
Bovenstaande link geeft de tekst van een herdruk uit de jaren 70.

Het boek van Hoving zou ook uitleg moeten geven over touwdiktes.



En weer heb ik veel kennis opgedaan,. Ditmaal over de tuigage. Wel veel om te onthouden dus indien nodig zoek ik het wel op. Weet het nu te vinden



Vandaag t/m zaterdag regen, en we hebben het nodig. Ben druk bezig met de deck items.

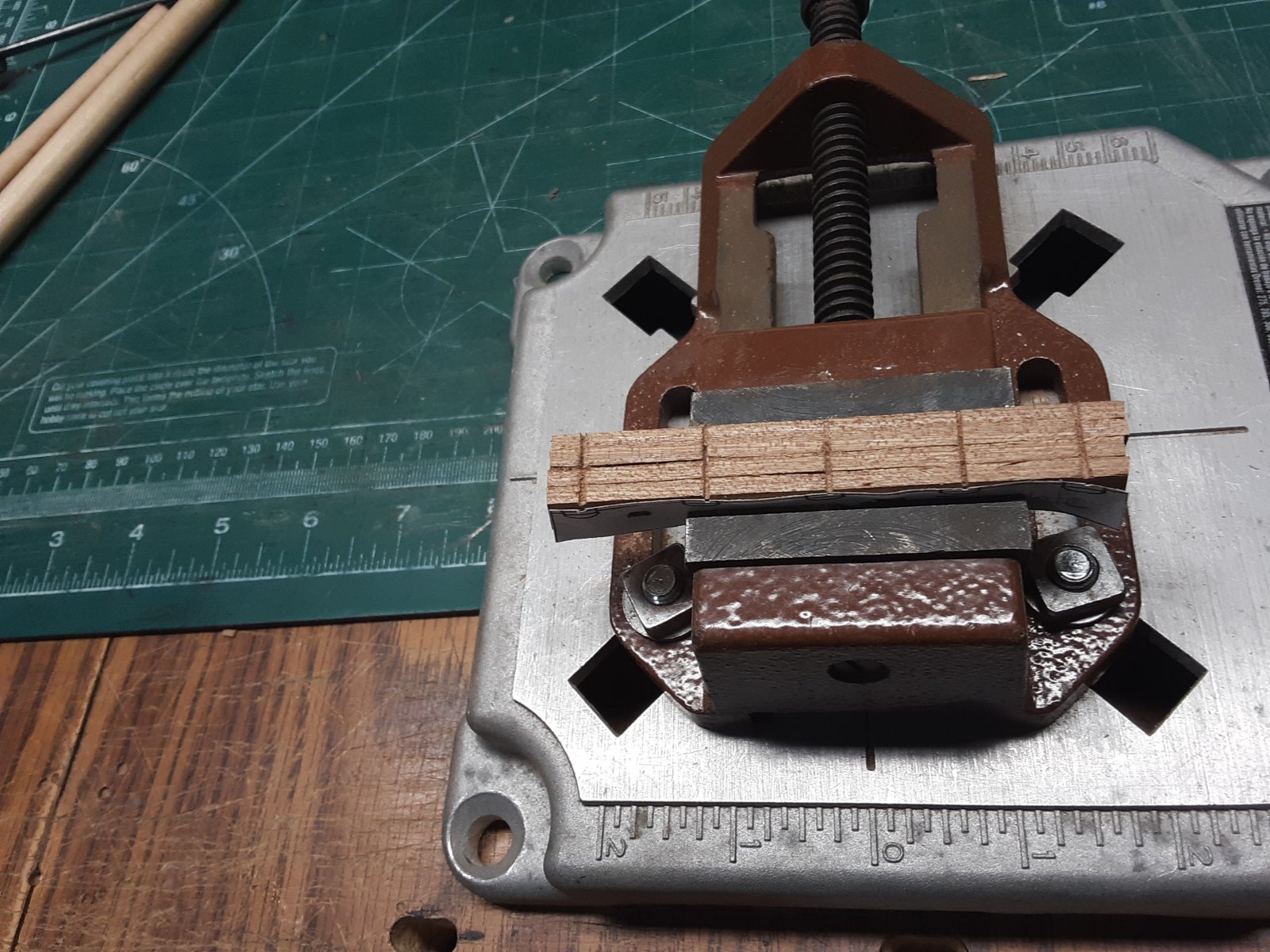

Channels / rusten worden hier geveild.

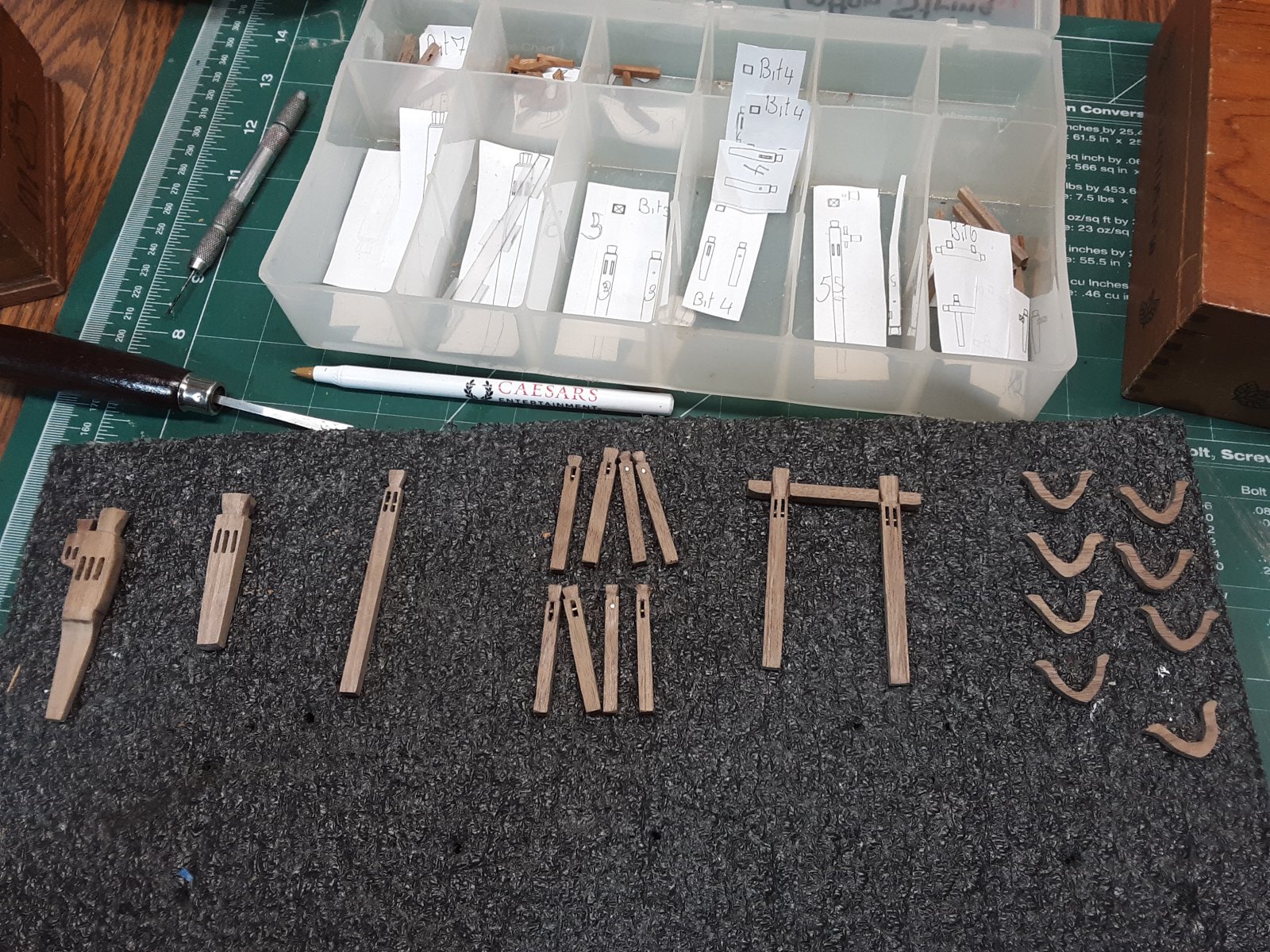

Bits en de meesten zijn hier en daar al geïnstalleerd.

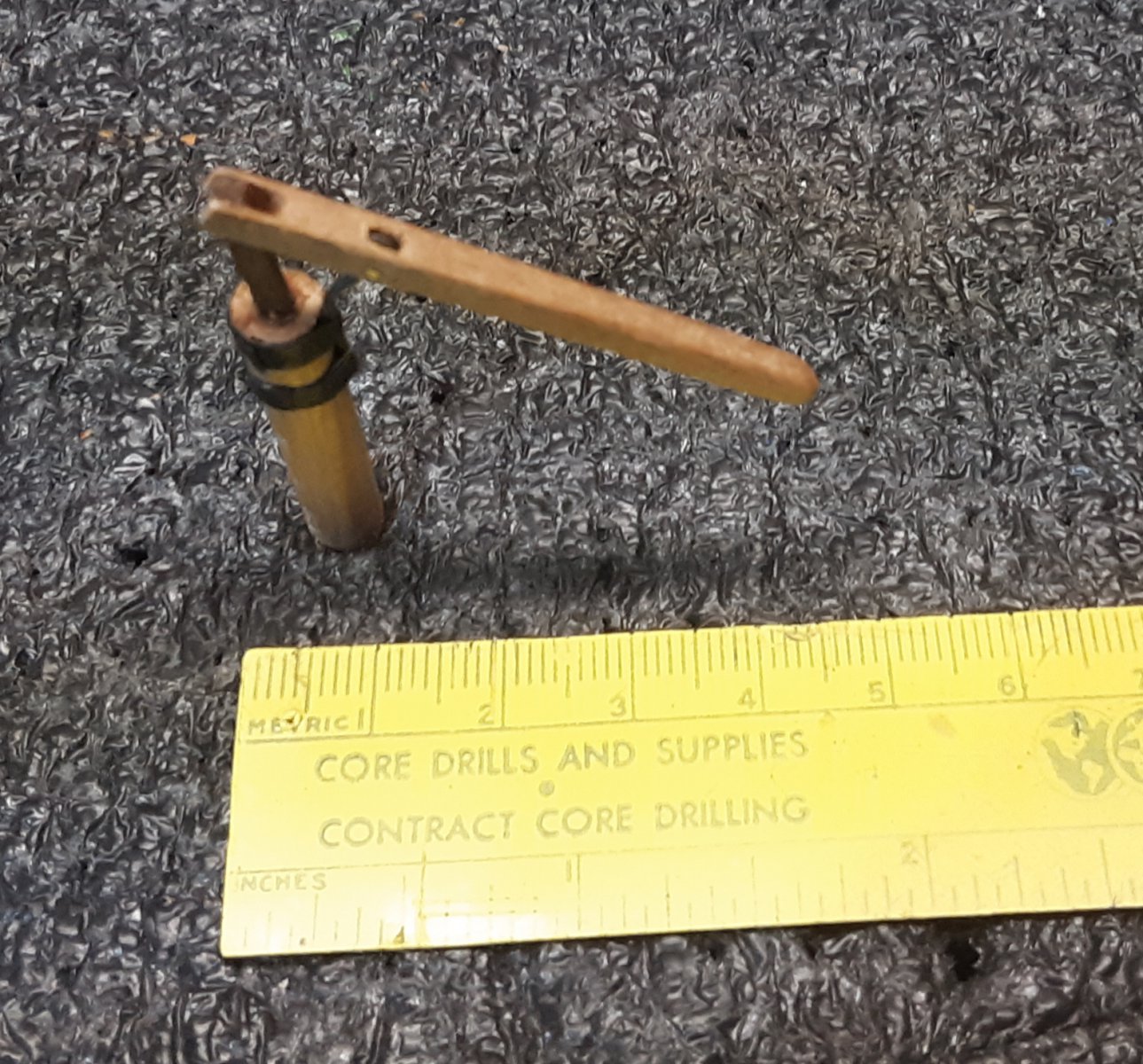

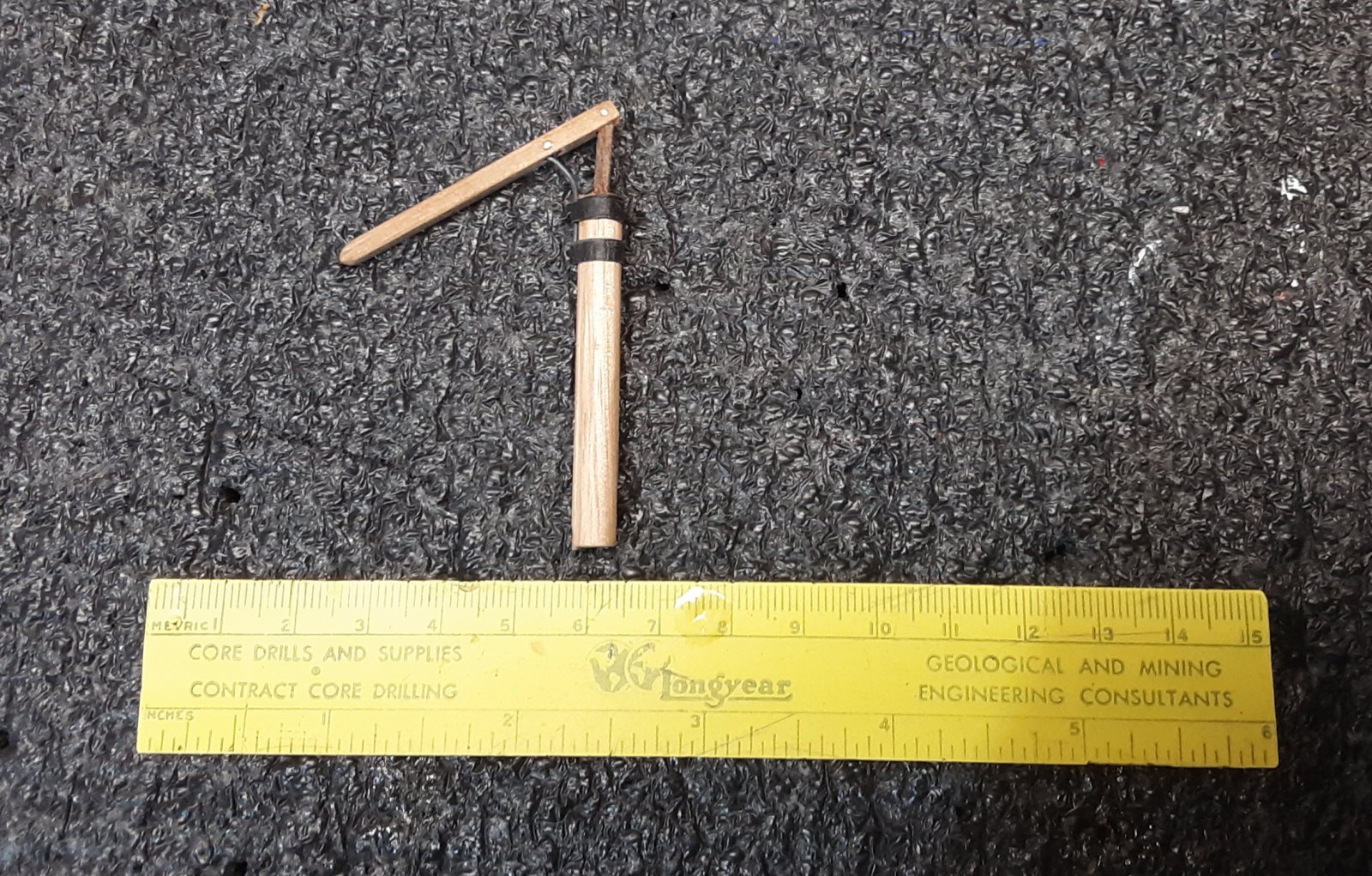

Pomp/pump

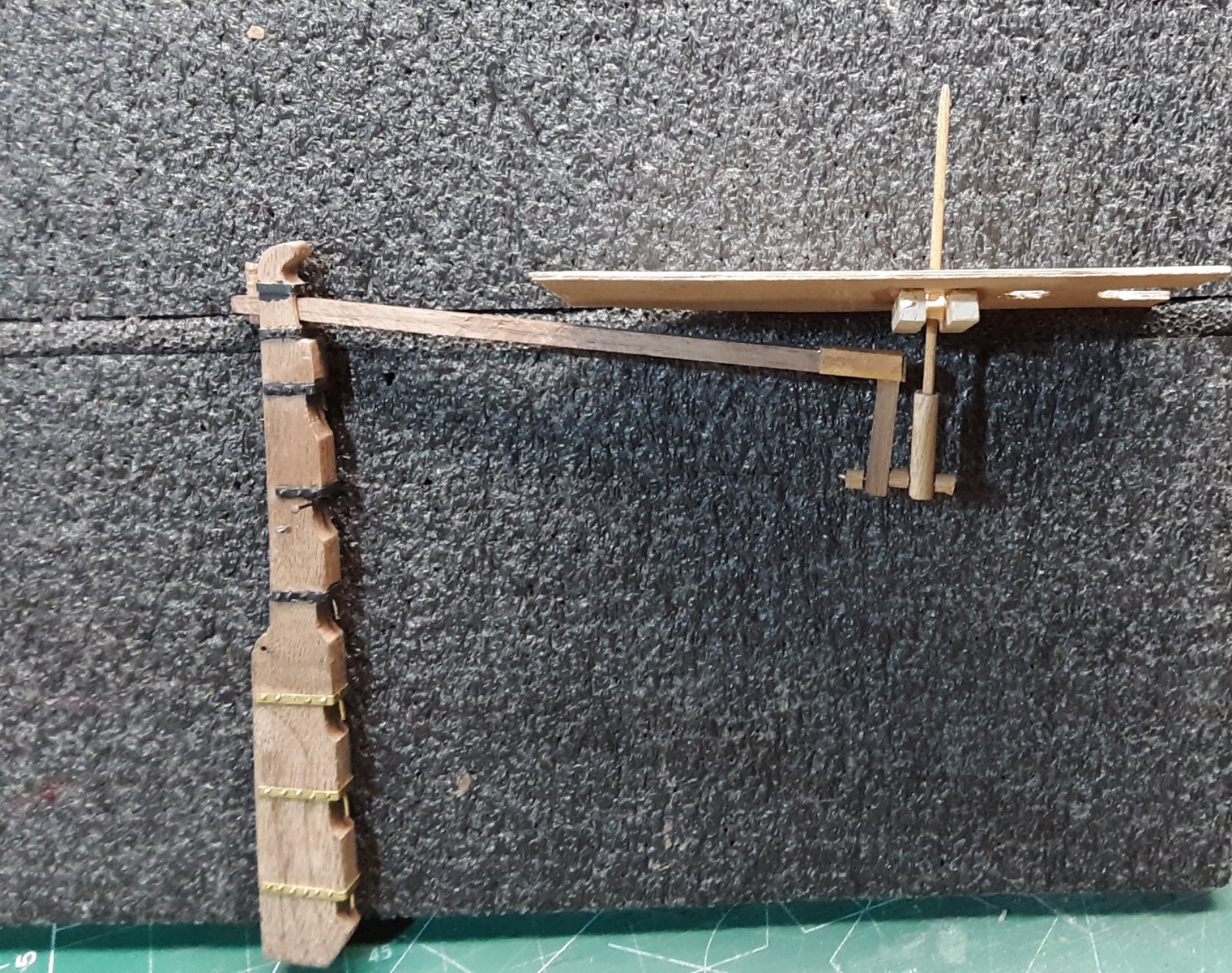

Kolderstok /whipstaff. Zo zit het in elkaar under het deck.



De witte koepel die bij het dek zit is van balsa. Links is het blok kersen hout waar het uiteindelijk wordt uitgezaagd, geveild en geschuurd.

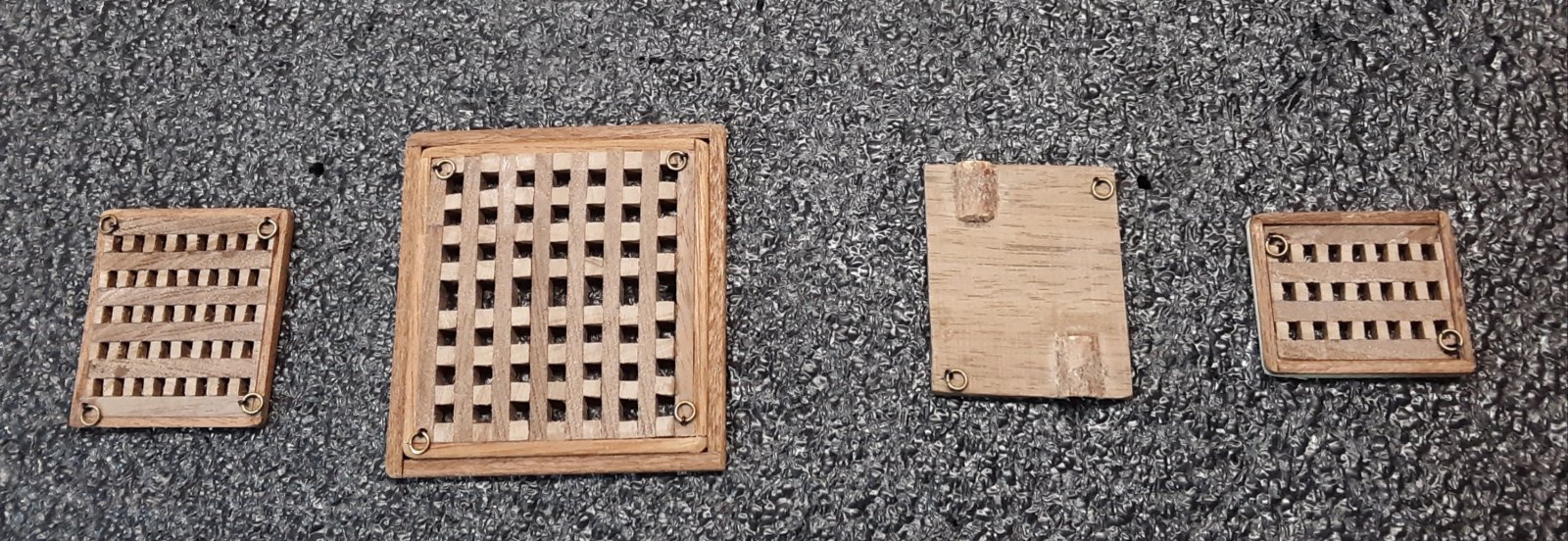

Gratings.

Marcus

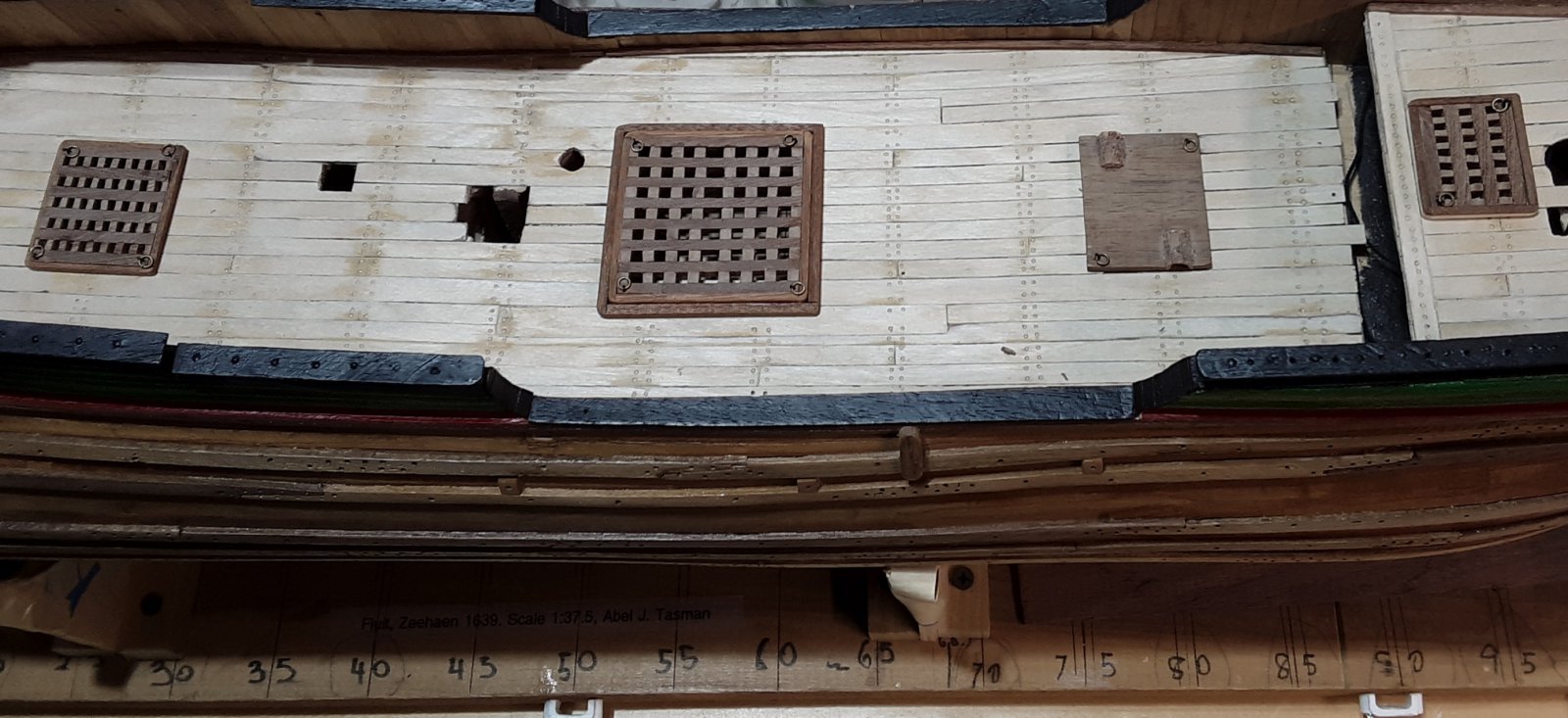

Gratings geïnstalleerd.

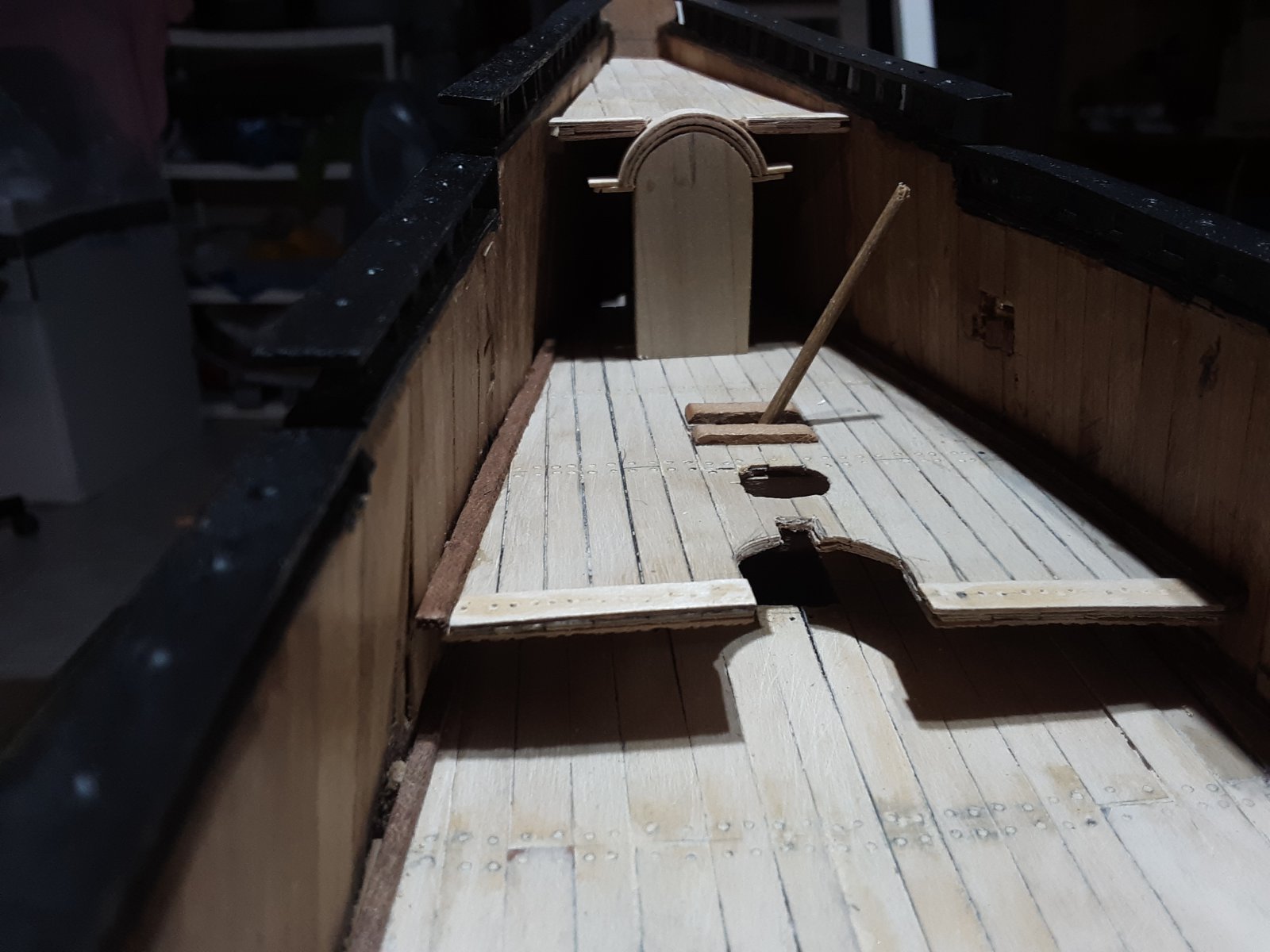

Deur van de kajuit. De kolderstok is hier ook te zien.

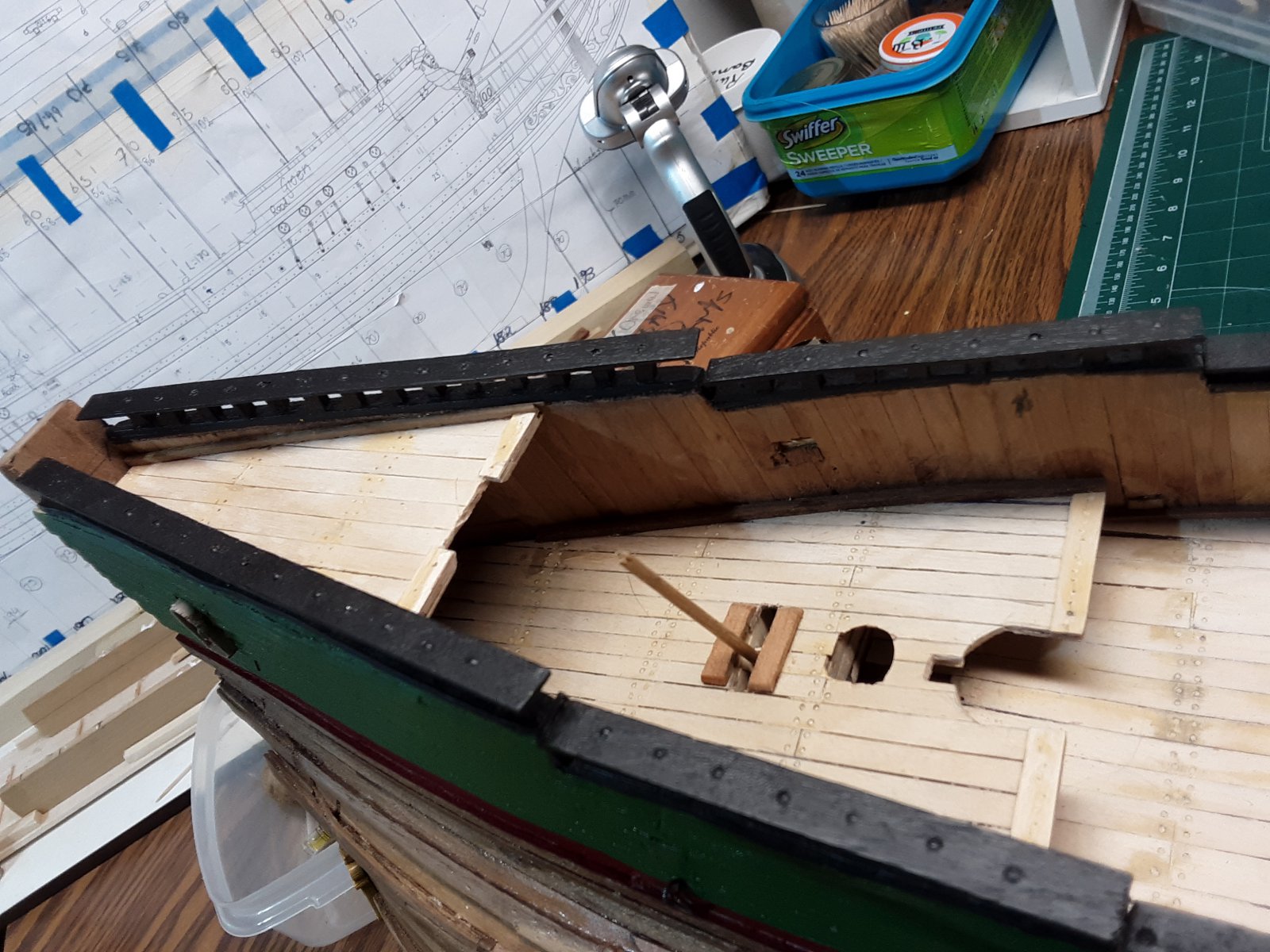

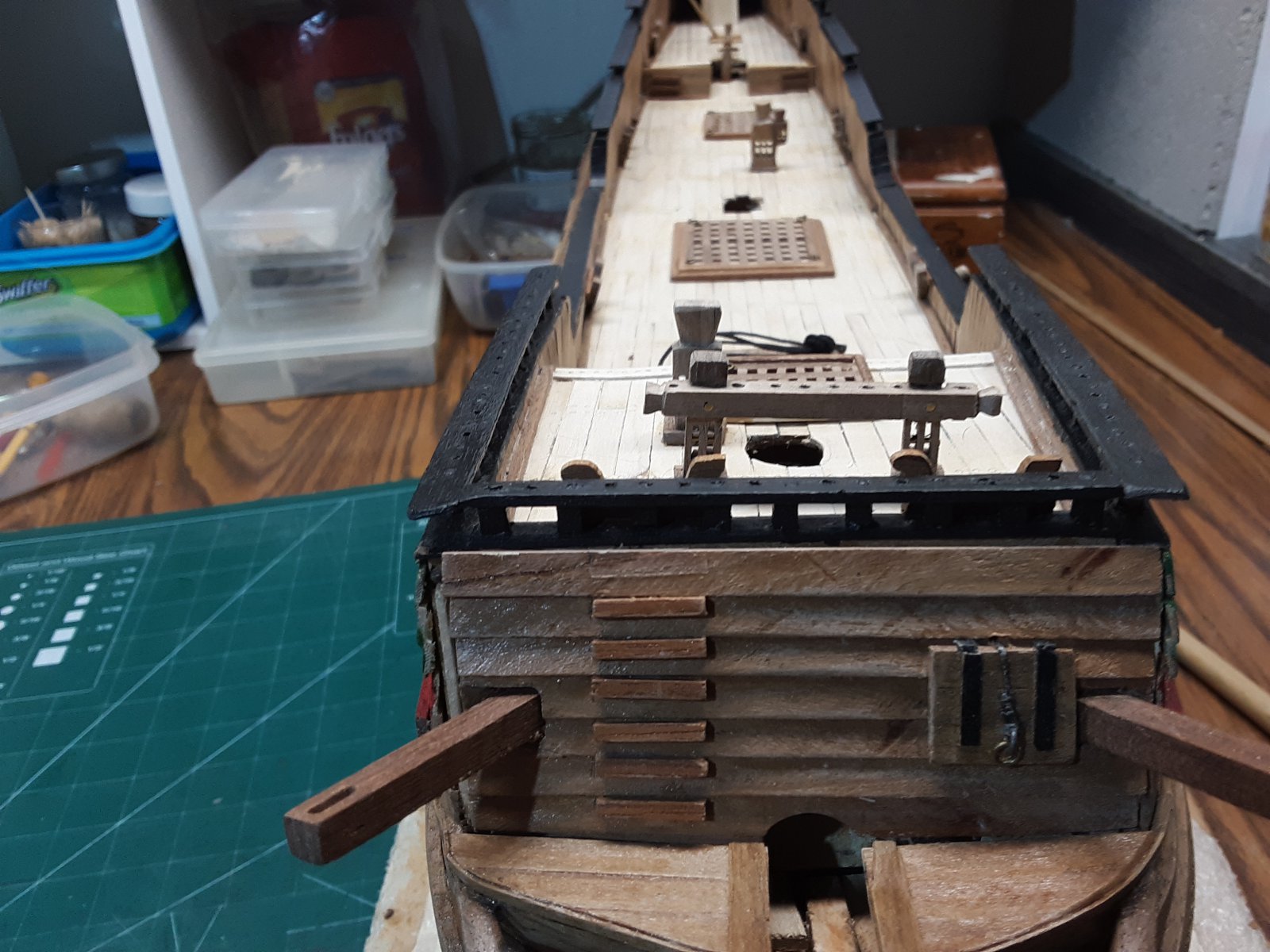

Verschillende dek lagen.

​

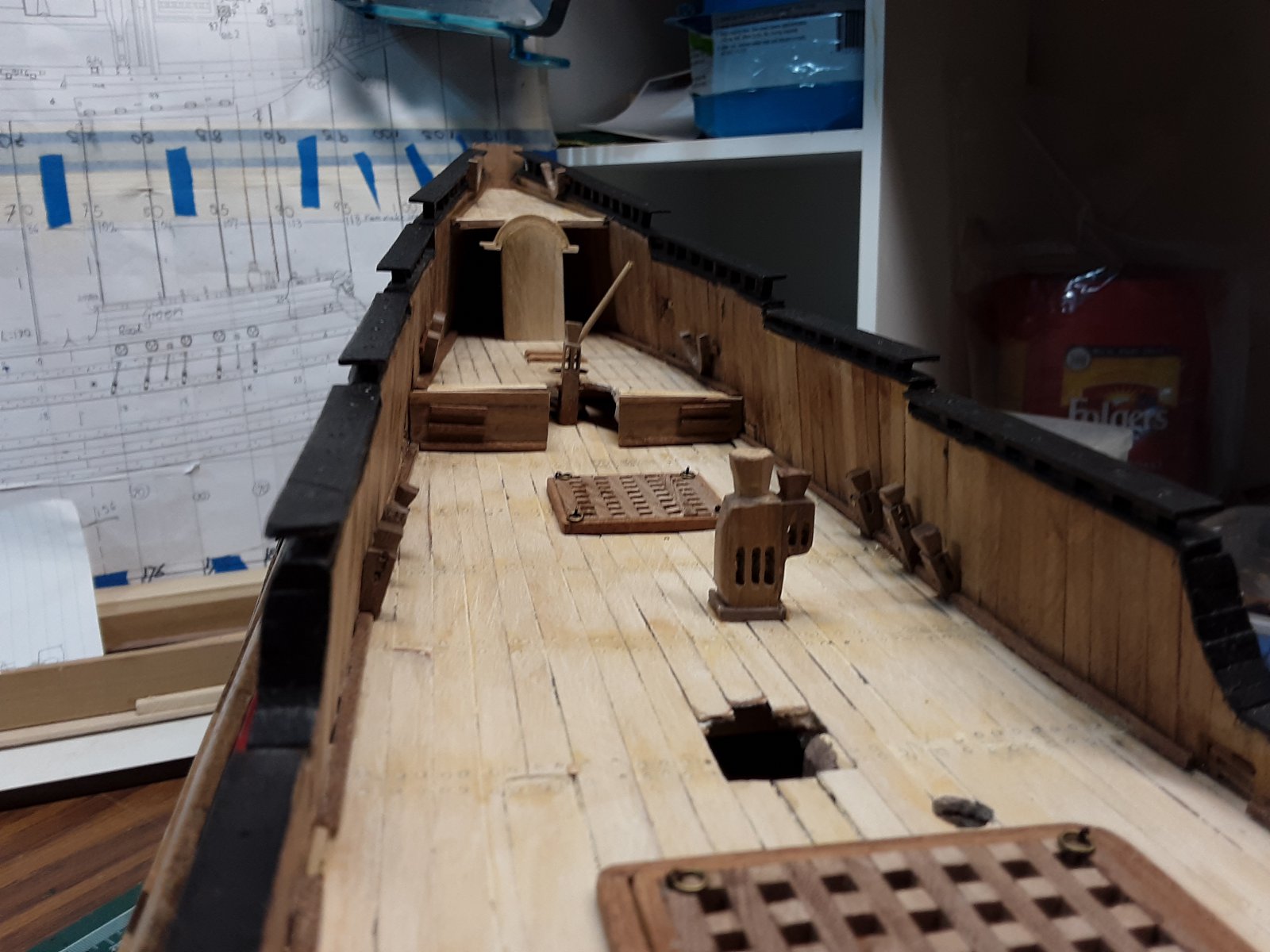

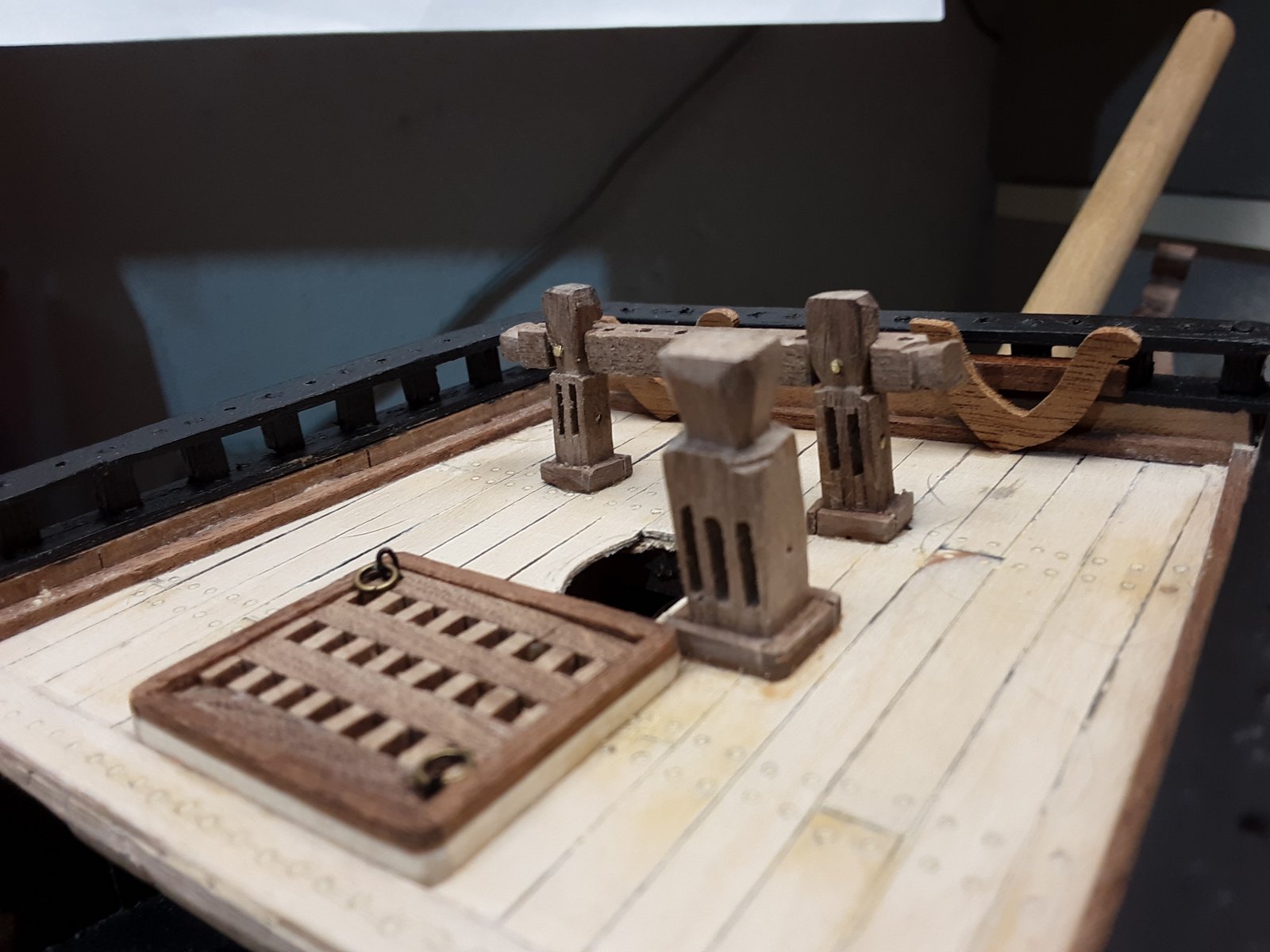

Verschillende bits geïnstalleerd.

Marcus



Mooi werk!



Mooi Marcus



Goed bezig Marcus! Ik wou dat ik wat productiever was
