Zeehaen - 1:37.5 - From Dutch Explorer Abel J. Tasman

Goeie werk Marcus. Blij om te ziet jij is weer aan't slag.



@*Hans*, @Stephan Kertész en @TIMBERWOLF
Bedankt

@Gerko511
Ik dacht ook dit wordt "lopende band" werk.

@Heinrich
In the summer when de weather is warm I am outside and when it rains I will work on the boat.

Marcus



Gave fluit Marcus! Vakwerk



Bedankt, Ronk



Mooie dek inrichting Marcus.



Bedankt, Peter.

Marcus



Nu dat er minder werk is in de tuin ben ik weer begonnen met de Fluit.

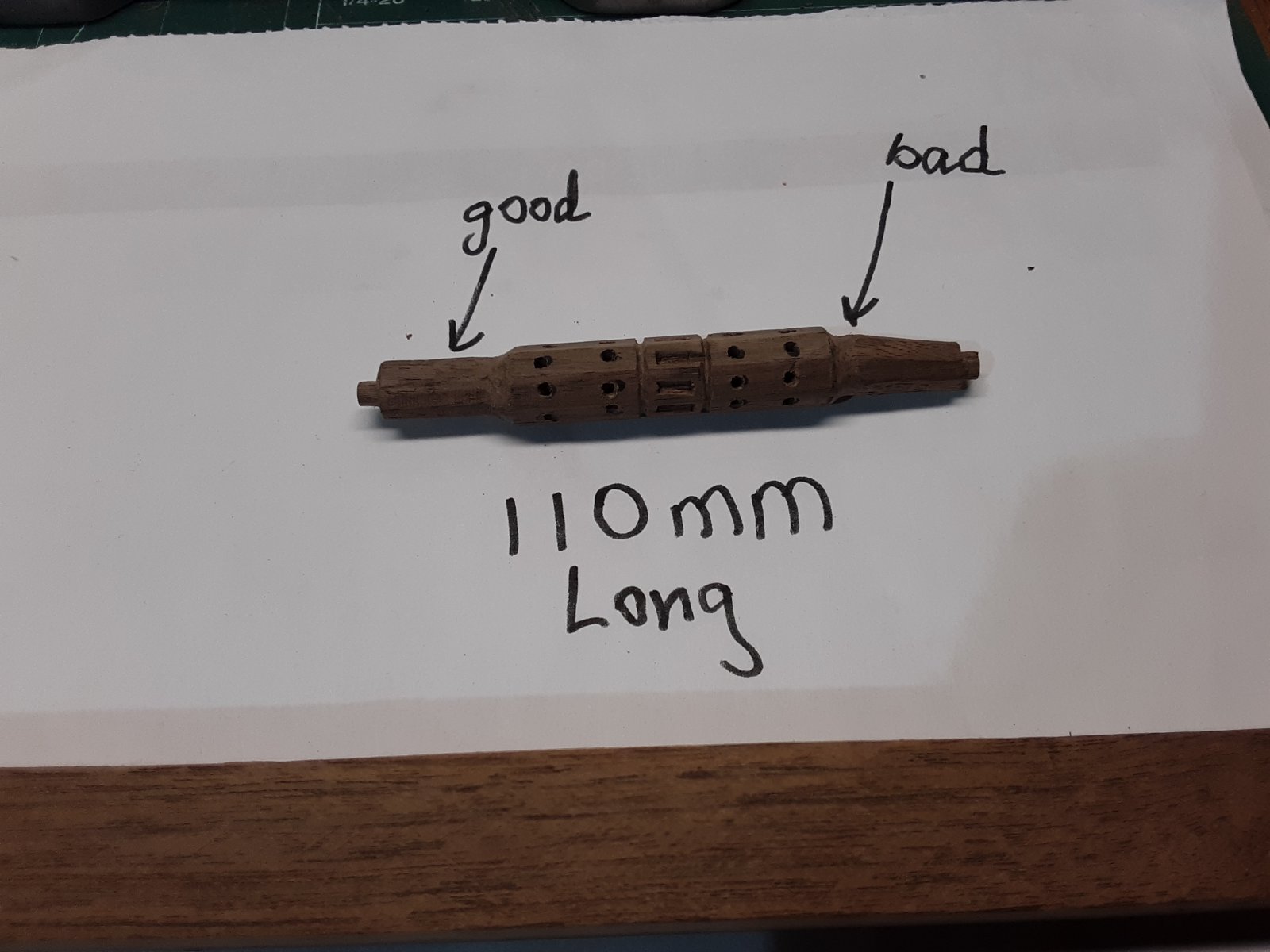

Bezig met de braadspil. De eerste die ik heb gemaakt is goed aan een kant maar de andere kant loopt schuin af, dus overnieuw.



Ik gebruik walnoot want daar heb ik veel van en het is gemakkelijk te bewerken. Dus, opnieuw.

Ik maak het met de hand en gebruik een schaaf om het achtkantig temaken en met vijlen, houtsnij tools, schuur papier en scherpe messen de rest.

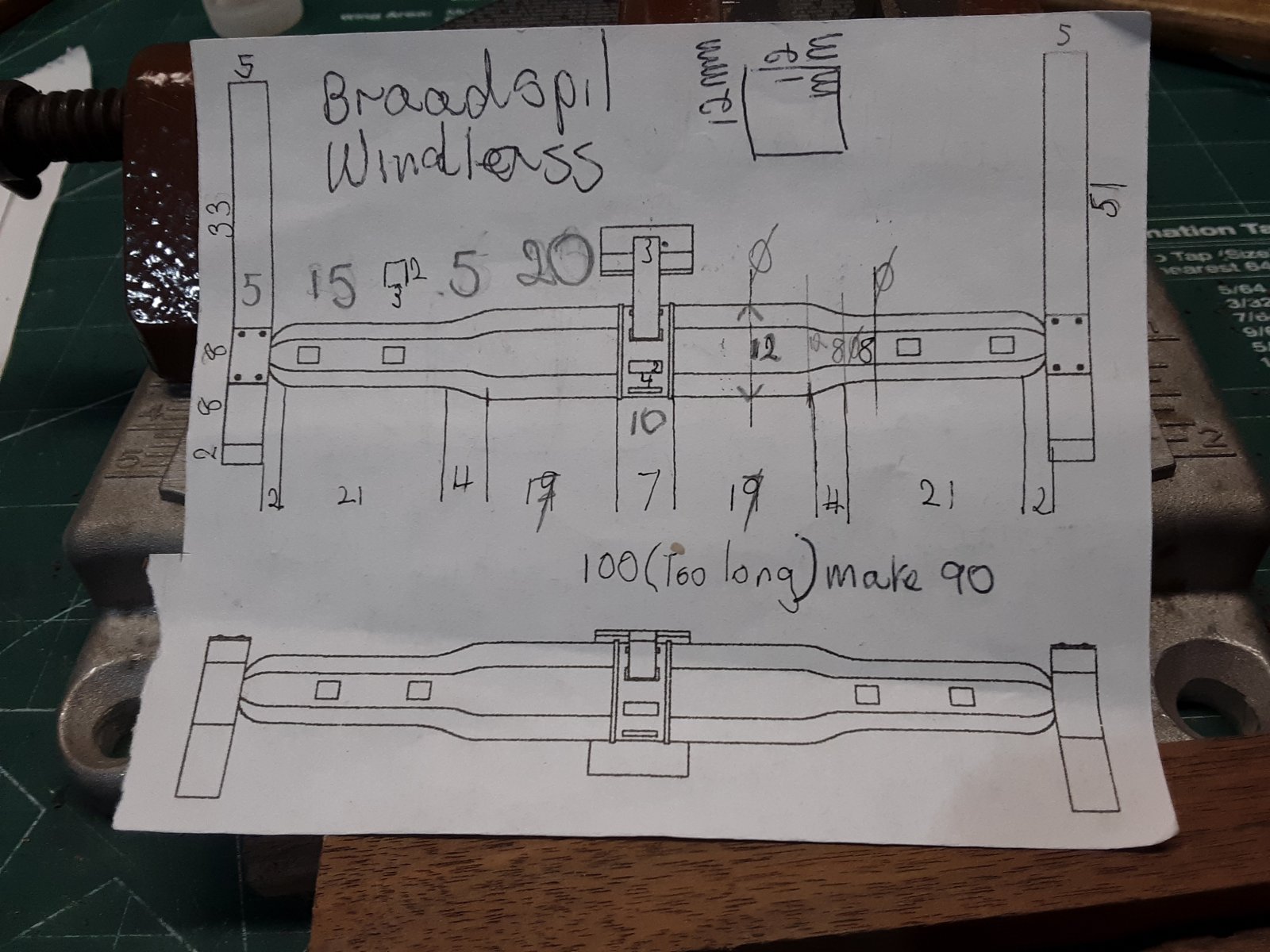

Tekening.


Vraag.
Is het beter om het in segmenten temaken en dan de delen in elkaar te lijmen?
Zijn er andere bouwverslagen waar ze het met de hand doen?

Alle advies is appreciatied.
Alvast bedankt.
Marcus



Welkom terug Marcus. tja als ik dit zou maken.... ik denk ook in 3 delen. het middendeel waar de haak in valt. en dan de beide zijkanten. Lijkt mij dat je het dan mooier samen kan stellen.

trouwns de gaten komen niet waar het touw komt maar op het dunnere deel van de spil. Kijk maar in de tekening



Stephan,
Bedankt, het is weer goed om terug te zijn.
Drie delen, goed idee, ga ik nu eens proberen. De gaten zijn fout. Ik was bang dat als ik de gaten in het dunnere gedeelte deed dat het hout misschien brak. Ik denk dat de vierkante gaten niet op alle vlakken zitten, maar om en om.

Marcus



Maak de gaten niet te diep, steek ze uit met een klein mesje en verf ze zwart van binnen, dan lijken ze dieper dan ze zijn.



Ik kijk ook even mee ik ben ook toe verder aan de dekinrichting waaronder het braadspil.

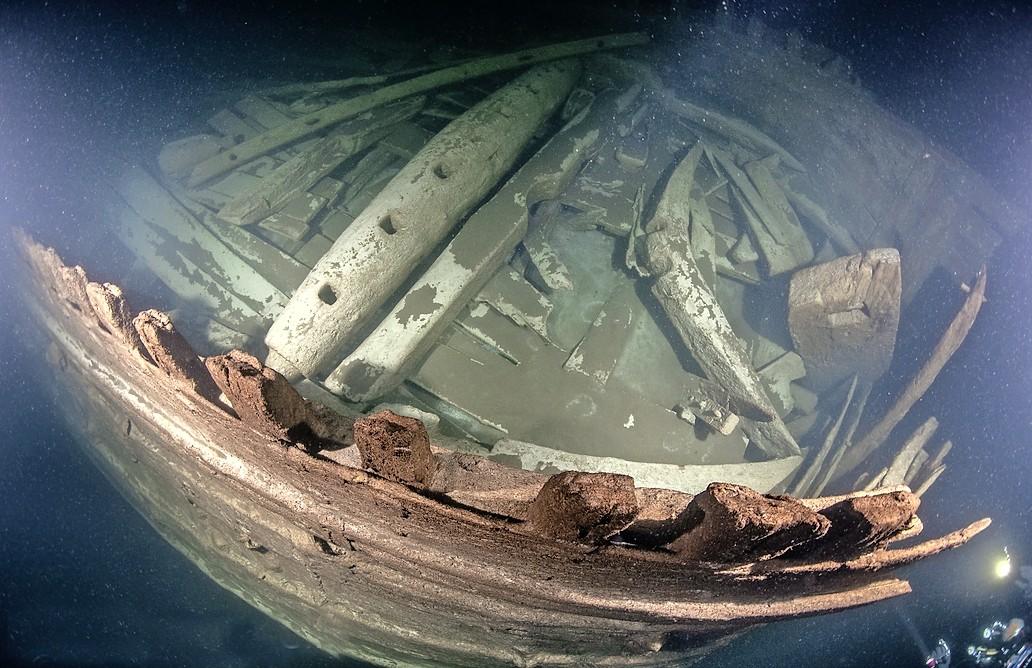

Ik kijk dan naar hoe Hans het heeft gemaakt waarbij er gelaserde bokken bij zitten. Maar ook naar de foto die gemaakt is van de fluit in de Oostzee de Swaen.

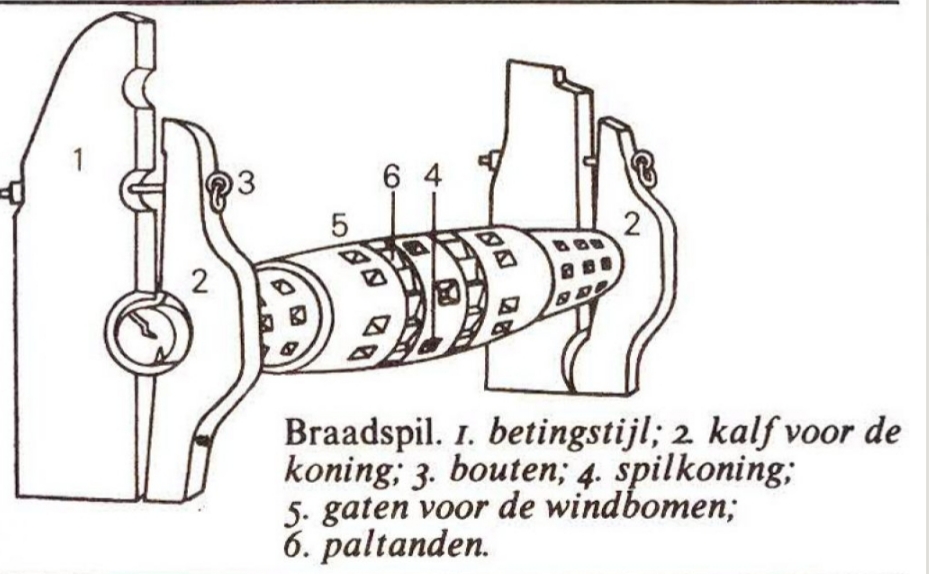

Ook deze afbeelding vond ik maar ik heb geen idee of deze uit die tijd is of behorend bij een fluit.



Te diep was ook het eerste probleem en zwart maken zal ik doen.

@Hans Groenenberg
Mijn tekening is van het Abel Tasman boek. Ik heb foto's bekeken van het boek, 17th century Dutch merchant ships en daar heeft elke fluit een andere braadspil dus welke *Hans* heeft zou je moeten volgen.

Marcus



https://www.modelbouwforum.nl/threads/zuiderzee-botter-1912.268145/page-11
Mooi dat je weer tijd hebt voor de fluit Marcus,
Op de link hierboven zie je een braadspil van de Botter, met wat kleine aanpassingen kan dit ook op een fluit natuurlijk, gewoon uit 1 stukje rondhout gemaakt.
Op pagina 9 van dat verslag kun je braadspil zien die Artesania bedacht had.
Succes.



Na de eerste braadspil die er slecht uitzag heb ik een tweede gemaakt die er veel beter uitziet.

Het is 8 kantig. De Nederlanders in de 17de eeuw maakten ook 6 kantige braadspils. Ik heb toen Ab Hoving ge msgd., en die zei het volgende.

(Ik denk dat beide varianten voorkwamen. Uitgaande van de grootte van het schip en de kracht die nodig was om te bedienen. Vrije keuze dus.
groet,
ab)

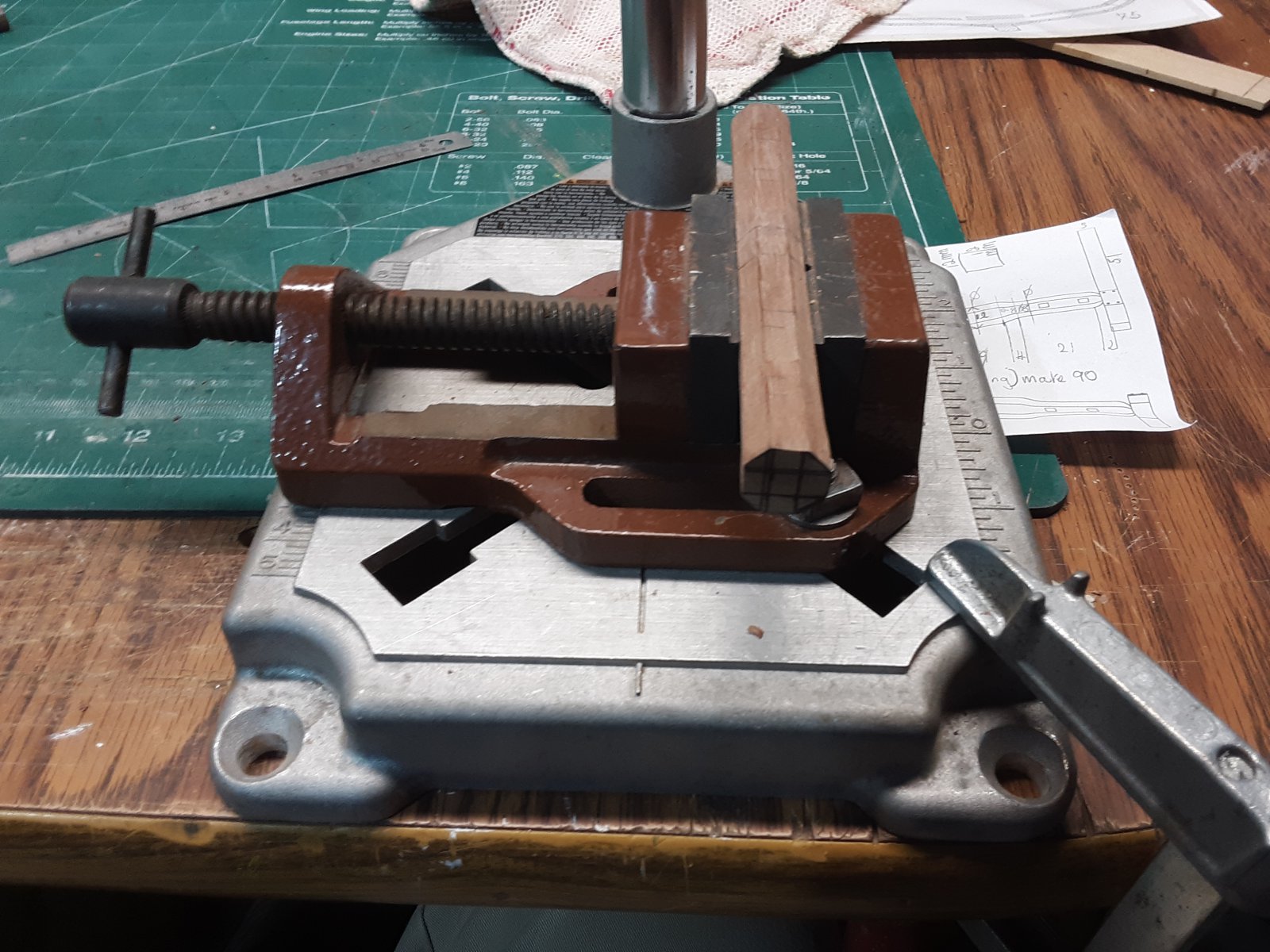

Ik heb een mal gemaakt zodat ik de vier kanten 45 graden kan schaafen.

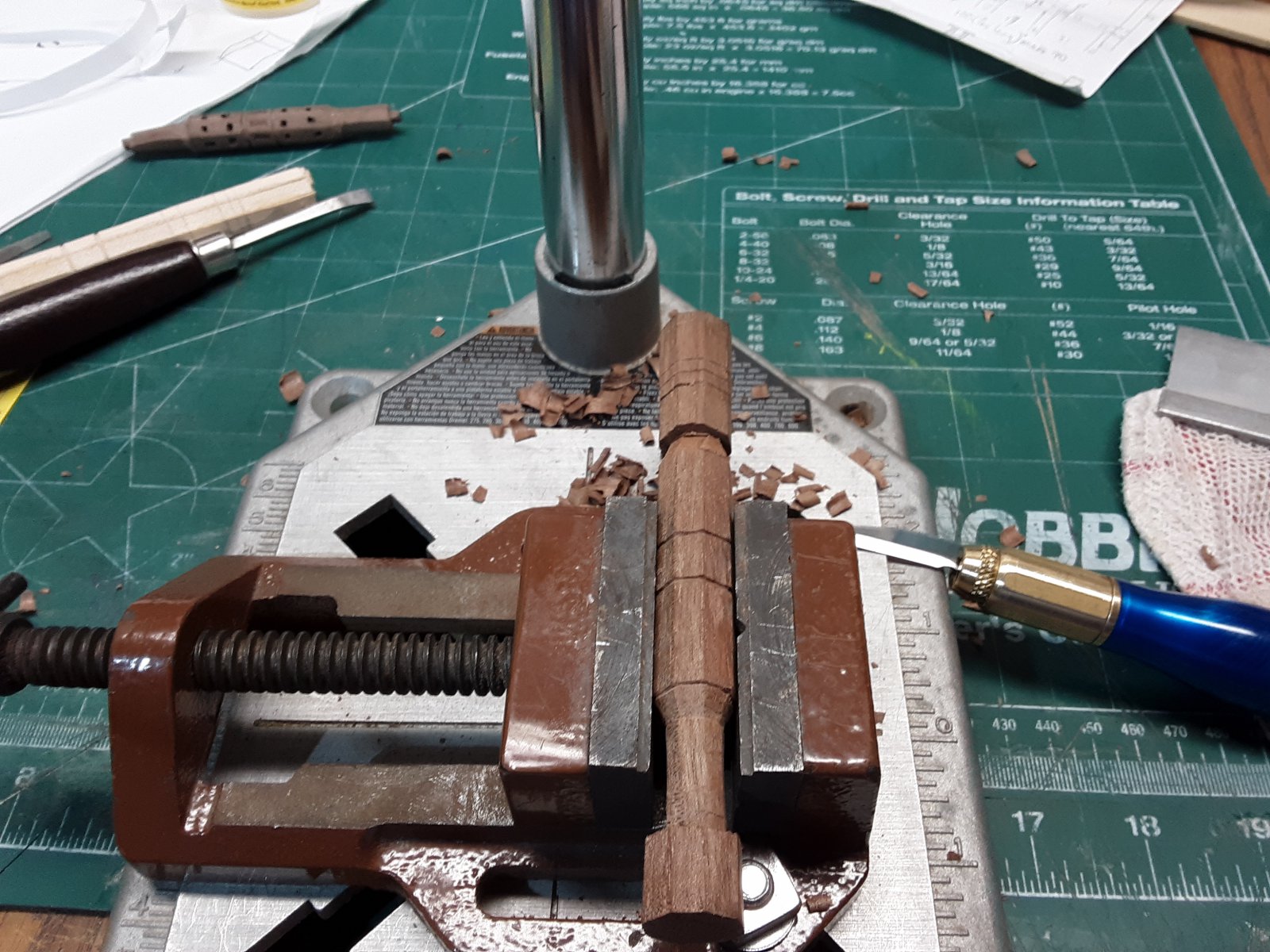

Small vice vast gezet op een dremel stand en met een clamp aan de tafel vast zetten.


Afmeten met potlood en dan met verschillende houtsnij gereedschap en een x-acto mes langzaam kleine stukjes er af halen.

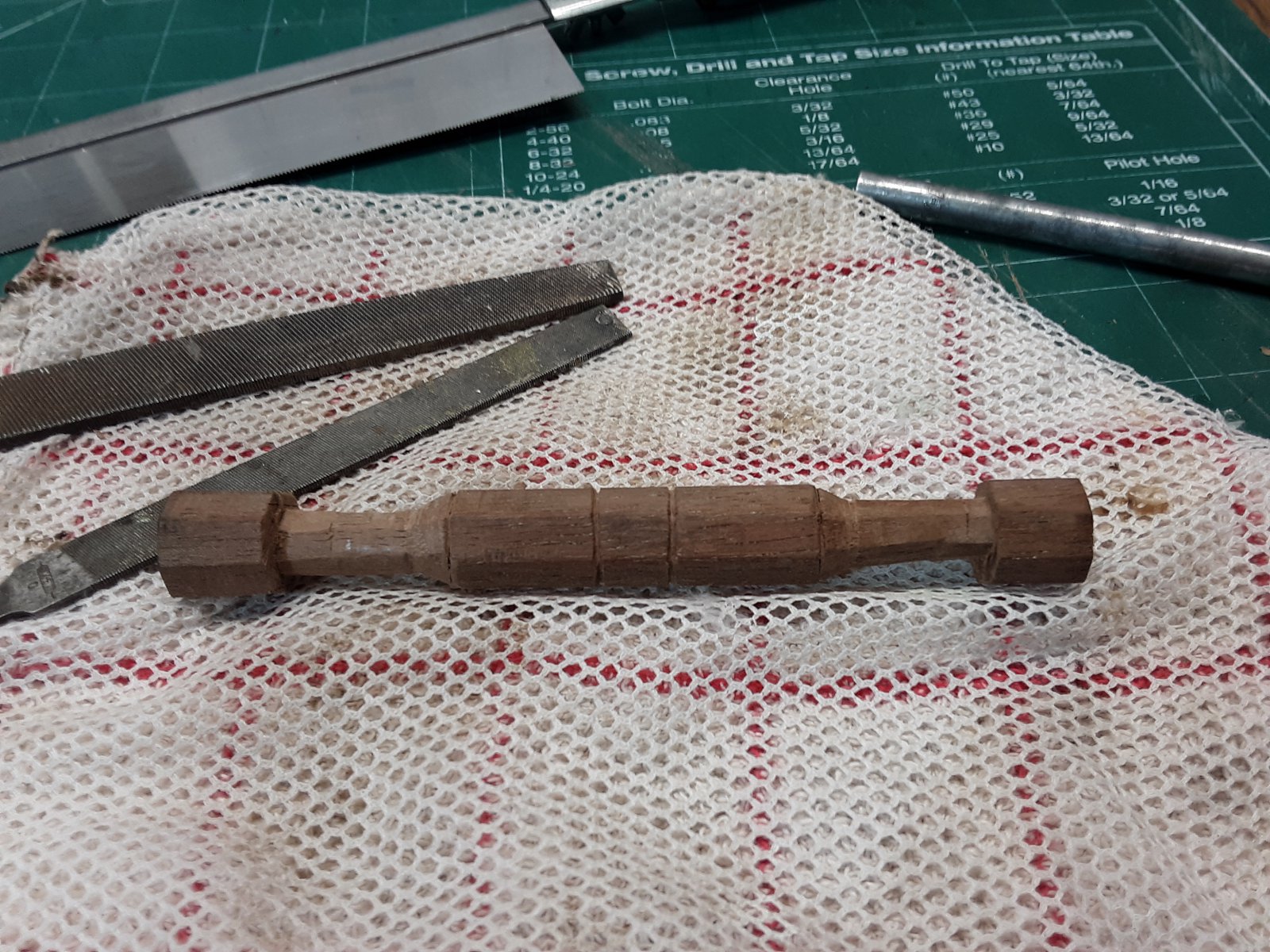

Andere kant.


De eind stukken moeten er nog afgezaagd worden.

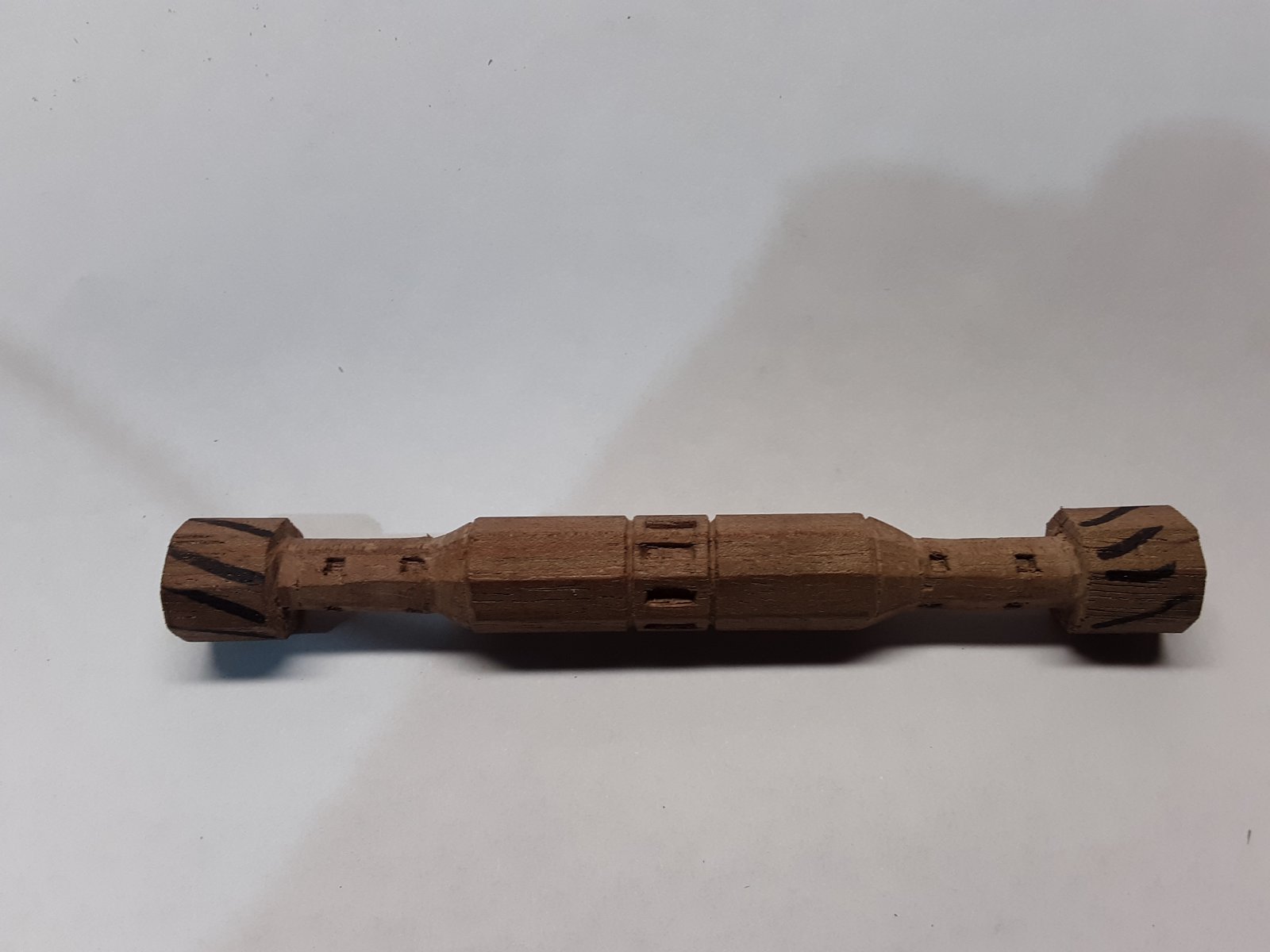

De vierkante gaten zijn gemaakt en moet nog van binnen zwart geverfd, per Stephan.
De langwerpige gaten in het midden ook af. Alleen nog wat vijlen en schuren en dan op het schip zetten.

Marcus



Die ziet er goed uit



Een mooie Marcus.



Knappe spil word dit zo Marcus



Die is echt mooi gelukt Marcus



netjes



Heel mooi geworden en mooi om het maakproces te zien
