zelf een graafmachine maken

Dit wordt een mooi project !

Even advies om een teleurstelling te voorkomen.

Als jij een Caterpillar 345 CL wil bouwen, dan moet je met een aantal zaken rekening houden.

1. Het kostenplaatje, als je alles zelf bouwt moet je toch nog op minimaal 3000,00 Euro rekenen.

2. Een Leimbachpomp of een vergelijkbare pomp is veel te licht voor zo'n grote kraan.
De Wedico Caterpillar rupskraan heeft een Leimbach Hydraulisch systeem.
Met deze kraan is niet of nauwelijk fatsoenlijk te draaien.
Je zal'minstens een Jung pomp moeten kopen die voldoende capiciteit kan leveren.
Je zal minstens op 25 Bar moeten draaien, maar ik vind dit nog te licht.
Er zijn Jung pompen die 100 Bar kunnen leveren.
hierdoor zal je ook een betere kwalitiet cilinders, ventielen, koppelingen en hydraulische slangen moeten gebruiken.

Ik zelf ga volgend jaar, medio maart 2012 beginnen met de bouw van een Caterpillar 385 CL-RE bouwen.
Ik ga met de hydrauliek draaien op 60 Bar.
Dit is zeker nodig om fatsoenlijk met zo'n zware rupskraan van ongeveer 70 kg te kunnen draaien.



Deze bouwtekening is simpel uitgevoerd en klopt niet helmaal met de echte 1:1

Jammer, maar helaas.

Gisteren deze tekening gezien bij een bevriend collega modelbouwer, is mij niet meegevallen.
Maar voor die prijs mag je ook niet veel verwachten.



dat is hem inderdaad, mooie machine en inderdaad ruimte genoeg in de motor ruimte, en je hebt een aparte machine die nog niemand heeft.

met vriendelijke groet mark



1:1 hydraulische systemen voor grondverzet machines (en kranen) werken op drukken van 350 Bar (dat is de afgelopen 40 jaar al de "standaard").
Wil je een machine op schaal volledig functioneel maken (het zelfde kunnen doen als een 1:1 machine), met 100% schaal hydraulische cilinders, dan mag je de druk reduceren met een factor gelijk aan de vierkantswortel uit de schaal verhouding (verklaring de geometrie is twee dimensionaal verkleind, terwijl je het model drie dimensionaal verkleind) ... dus een 1:16 model zou met 87,5 Bar moeten werken ... als je het narekend een 1:1 zuiger van 80mm wordt 1:16 5mm, oppervlakte is afgerond 0,2cm² dus bij 12 Bar levert dat 2,4 kg "kracht", dat lijkt veel maar vergeet niet dat de verhouding armlengte. aangrijppunt cilinder op 10:1 ligt, dus aan het eind van de arm houd je nog maar 250 gram "kracht" over, bij 87,5 Bar is dat een ietwat prettiger kracht van 1,75 KG ...

Echter dergelijke hoge drukken zijn levensgevaarlijk !!!



bedankt voor alle tips
ik wil niet echt een sterke kraan als hij maar kan bewegen is daar zo'n leimbach pomp niet sterk genoeg voor?
ik ken iemand die voor zijn werk caterpillars onderhoud die kan vast wel
aan een tekening komen



kan iemand een link plaatsen waar ik een 60bar modelbouw hydrauliek pomp vandaan kan halen voor niet al te veel geld



Ik weet niet of het toegestaan is op dit forum,maar hier een link met verschillende hydraulica delen.

Hydraulische cilinder | Shop voor Hydraulische cilinder bij Twenga.nl



Sinnema's Modelbouw doet alleen maar in hydrauliek voor modelbouw, je zou hem een mailtje kunnen sturen wat het bij elkaar gaat kosten.

met vriendelijke groet mark



bij sinnema staat deze pomp
Sinnema's Modelbouw
daar staat bij 1.5 bar maar zo weiig zal dat toch niet zijn?



ik denk dat dat 15 bar hoort te zijn maar weet het niet zeker.
hier trouwens nog een site Benjamin Modelbouw
staat ook heel veel op.

met vriendelijke groet mark



Om te bewegen kan je de druk gewoon verschalen ... dus bij 1:16 wordt de druk 350:16=21,8 Bar, even kijken of het klopt ...

"Een" 1:1 kraan weegt 10.000kg en heeft een zuiger in de hefcilinder van 160mm (mogen natuurlijk ook twee van 110mm zijn) ... hevelverhouding hefarm 10:1

oppervlakte zuiger is (afgerond) 200cm² deze levert bij 350 Bar 70 ton "kracht" is dus 7000kg aan het einde van de hefarm = 70% van het kraangewicht.

Model weegt zuiver op schaal 10000:16³=1000:4096=2,4kg
zuigerdiameter wordt 1cm = 0,8cm² druk is 21,8Bar = 1,7kg "kracht" = 70% van 2,4kg ...

Maar hellaas schaalt "de grond" niet mee ... dus wil je echt graven, dan heb je meer kracht nodig ... vandaar de krachten maar 2 dimensionaal te schalen (is met de vierkantswortel uit de schaalverhouding) ... dit is een benadering, dus geen 100% wetmatigheid.



jung pump kost ca 90 euro. en kan tot 120 bar.
daarnaast informeer eens bij meinhardt op het duitse modelbouwforum.
Die levert ventielen tot 50 bar.

daarnaast zit je dan nog met de leidingen en ventielen.



kan je een link van die jung pomp geven?



Innenzahnradpumpen, Ventilen, Aggregaten und Mikrohydraulik von Jung Fluidtechnik GmbH - Ettlingen ... dit is industriële hydrauliek, en geen modelbouw (maar er wel voor te gebruiken) ... maar bij verkeerd/onzorgvuldig gebruik is 120 Bar levensgevaarlijk ...



heb ongeveer 1.5 jaar offerte gehad bij jung zelf voor dacht 92 euro.
kan zijn dat de prijzen inmiddels wat gestegen zijn.



ik neem denk ik toch om te beginnen de pomp van leimbach van 10 bar
het gaat er nu alleen om dat de cilinders kunnen bewegen en de pomp van leimbach is lekker klein

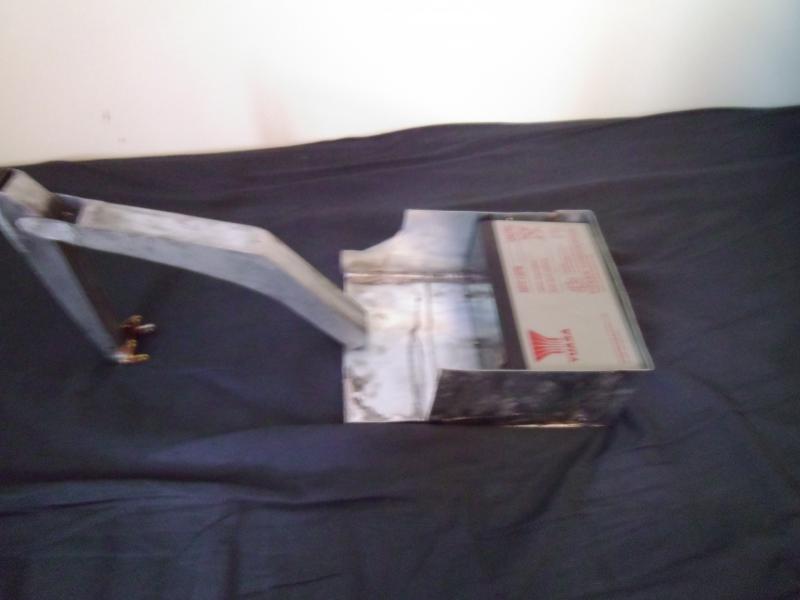

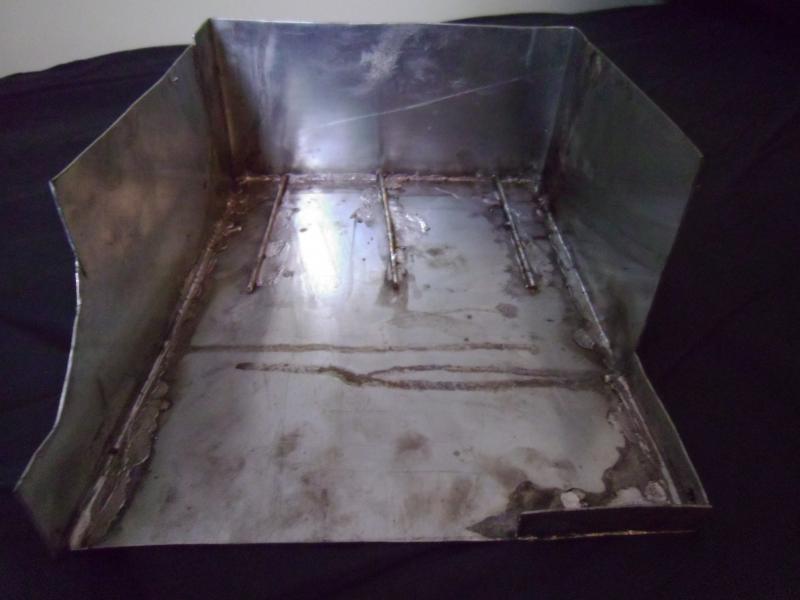

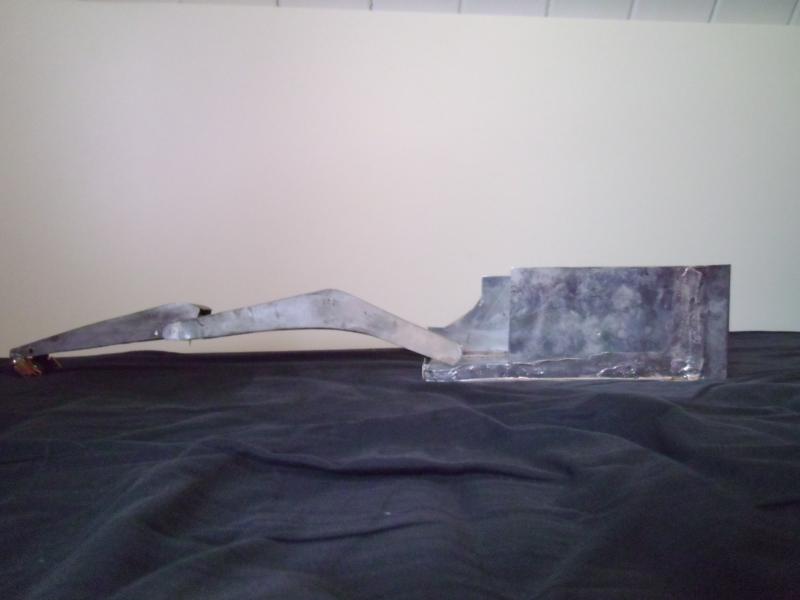

ik ben bezig geweest aan de 'body' van de kraan en ruimte gemaakt voor de accu



De goedkoopste Jung pomp kost 325,= Euro !



uhmmm nou piet waar die prijs staat weet ik niet maar bij deze mijn offerte die ik heb liggen van augustus 2010.
