Zelfbouw BTC BalastTankController

Discussie in 'Duikboten' gestart door marten77, 31 mei 2015.

  1. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    ha ja hans je hebt gelijk ik heb het anders gelezen sorry mea culpa
    ik weet niet waar de accu zit bij die boot (teveel reeds gezien)en als je dan vooraan lichtere accu' s steekt ligt de boot natuurlijk achtrover in het water
    maar als je dan de lipo accu even zwaar maakt als de nimh dan is er helemaal geen verschil en zou de boot horizontaal moeten liggen net als voorheen
    groeten raf

  2. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.325
    Locatie:
    Gouda
    Hallo Hans en Raf,

    Ja, gewichtsverplaatsing is de huidige toestand zeg maar en moet ik weer herstellen naar het origineel.
    Dit zal merendeels met lood gaan gebeuren.
    De oude accu's waren verdeelt in vier pakketten, waarvan twee bijna vooraan en die andere twee iets voorbij het midden aan de achterzijde.
    De accu's lagen qua hoogte precies in het midden.

    LiPo's zijn nu eenmaal makkelijker qua onderhoud en hebben geen geheugen problemen :)

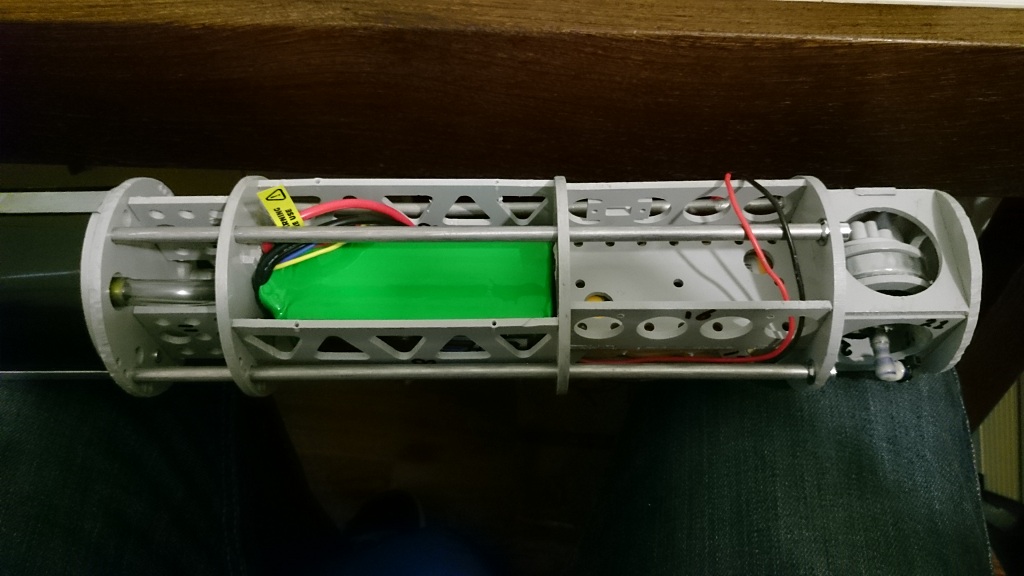

    Hier de plaatsing van de huidige LiPo:

    Hier ook gelijk die upgrade met een schuifpot:

  3. bosreus

    bosreus

    Lid geworden:
    19 okt 2003
    Berichten:
    1.583
    Locatie:
    de Kempen
    Marten,
    lipo's zijn idd gebruiksvriendelijker dan nimh.
    vraagje;welke lipo's passen op de plaats van de nimh ( type e.d.)?
    Hans

  4. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.325
    Locatie:
    Gouda
    Hoi Hans,

    Ik heb wel wat moeten wegslopen, eer ik de LiPo kon plaatsen.
    De LiPo die ik nu voorin heb liggen, is deze:
    http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=62884
    Aan de achterzijde ga ik dezelfde LiPo plaatsen, deze moet ik nog bestellen.
    Dit geeft mij in totaal 10.400 mAh i.p.v. 7000 mAh :)

    Voor de Ontvanger gebruik ik vooralsnog een 3000mAh NiMh accu van 4.8V
    Wellicht dat deze komt te vervallen, als ik overstap op een betrouwbare en stabiele 5V voeding.

    Dit zijn ook fijne LiPo's:
    http://www.hobbyking.com/hobbyking/...2500mAh_3S1P_5_10C_Transmitter_Lipo_Pack.html
    Max stroom verbruik van een SUB zal ruim onder die 5C liggen.
    Ze zijn helaas wel net iets te breed.

    Mocht je wel lengte genoeg hebben, dan zijn deze ideaal:
    http://www.hobbyking.com/hobbyking/...apacity_3S_5200mAh_Multi_Rotor_Lipo_Pack.html
    Deze zijn qua breedte net iets smaller dan NiMh cellen.

  5. bosreus

    bosreus

    Lid geworden:
    19 okt 2003
    Berichten:
    1.583
    Locatie:
    de Kempen
    Ik heb ook een aantal UBEC's in bestelling staan om dat gedoe met die ontvangeraccu's uit de weg te gaan. Degene die ik besteld heb zijn 5V-5A en dat is ruim voldoende. Ik heb er al van deze in gebruik.

    Hans

    Laatst bewerkt: 7 jun 2015
  6. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    ik gebruik een to behuizing van de 7805 en daar heb ik ook nog nooit problemen mee gehad
    ok het is geen geschakelde voeding maar de tijd dat ik vaar gaat met deze opzet misschien een 5 minuten minder vaartijd geven
    en wat is nu 5 minuten op pakweg 2 uren

    gr raf

  7. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.325
    Locatie:
    Gouda
    De UBEC's die ikzelf gebruik, voldoen vermoedelijk ook wel.
    Heb ze immers ook voor diverse MultiCopters gebruikt en daar is betrouwbaarheid ook net zo belangrijk :)

  8. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.325
    Locatie:
    Gouda
    Alvast ter aankondiging:
    Zoals het er nu naar uitziet, ga ik aankomende zaterdag deze prachtige Trafalgar SUB ophalen :)

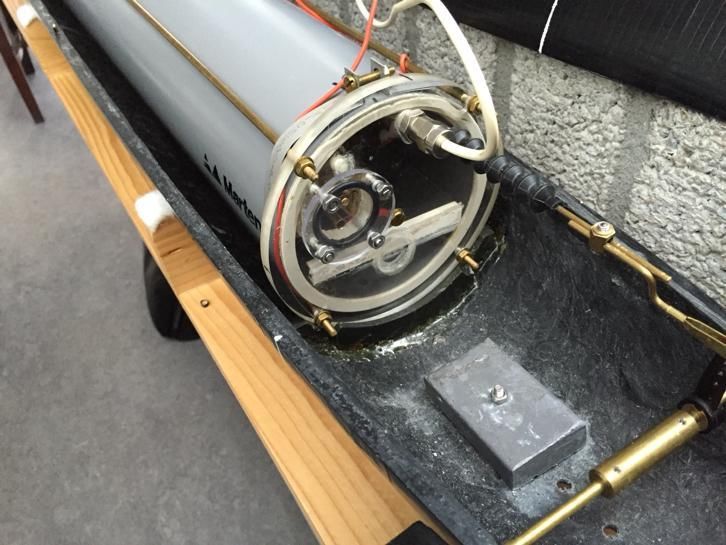

    Ik hoop dat ik die grijze 100mm buis, makkelijk kan omwisselen met een doorzichtige buis.
    Zodat ik tijdens diverse tests, makkelijker kan zien wat er allemaal gebeurt.

    Ander voordeel, ook anderen kunnen de werking van een SUB zien ;-)

    Op of na zaterdag kan ik over dit model meer vertellen.

  9. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    die doorschijnende buis geeft geen meer waarde aan de boot
    want onder gedoken zie je der toch niets meer van
    en zonder je bovenbouw kun je niet duiken
    alleen op een tentoonstelling zou je de boot open kunnen laten staan om de bezoekers te laten zien hoe alles werkt
    maar maak dan een dsc verbinding naar buiten dan kun je dus alles doen zonder een frequentie in beslag te nemen

    als het niet op je ontvanger zit effe naar de chip kijken en dan opzoeken dan kun je daar een extra draad aan solderen voor de serieel in
    dit is de poot die van het ontvangst gedeelte komt

    gr raf en ja wel een mooie boot dat ook nog
    hopelijk viel de prijs mee

  10. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.325
    Locatie:
    Gouda
    Volgens mij word de WTC door twee slangenklemmen aan de onderbouw vastgeklemd.
    Wat inhoud dat er zonder bovenbouw gevaren kan worden.
    Mocht dit (nog) niet zo zijn, dan zal ik dit gelijk met die ombouw meenemen :)
    Mocht het niet lukken, dan zijn twee tijdelijke Ty-raps ook voldoende.

    Mijn zender heeft inderdaad ook een D.S.C. uitgang, moet alleen nog een kabeltje maken/kopen.
    Kan inderdaad beter zijn, voor alle droge tests :)

    De prijs voor die Trafalgar is zeer schappelijk ;-)

  11. bosreus

    bosreus

    Lid geworden:
    19 okt 2003
    Berichten:
    1.583
    Locatie:
    de Kempen
    RAF,
    Een 7805 leverd toch maar 1A, is dat voldoende?
    Tevens werkt een 7805 stabilizerent als er 3V overspanning is, dus boven de 8V en ik heb maar 6V aan boord.
    De ubec die ik gebruik werkt vanaf 6v.

  12. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    hans ik gebruik een TO behuizing en dan is het een ander type
    ik heb hem in de u2540 zitten achteraan op zijn kop boven een as daar kan hij wat warmte kwijt
    die TO behuizing kan dacht ik 3 amp leveren
    het is eigenlijhk de lt 1003 ck regelaar die ik heb en die kan 5 amp zonder heatshield

  13. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.325
    Locatie:
    Gouda
    Hallo Heren,

    Hier een korte video van de huidige testopstelling:

    Deze zuigertank heb ik te leen van Leon (clublid SMG-IJmond), daar deze mooi open is.

    Aan het einde zien jullie de FailSafe actie, welke de tank leeg maakt.
    Zodra er weer bereik is, dan zal de zender ook eerst weer terug in de neutraal-stand gezet moeten worden.
    Eerder geeft de FailSafe niet vrij.
    Op deze manier weet je zeker, dat de Sub eerst weer bovenkomt en weet waar hij is.
    Ik zal dit deel de volgende keer ook laten zien.

    Betreft de testopstelling:

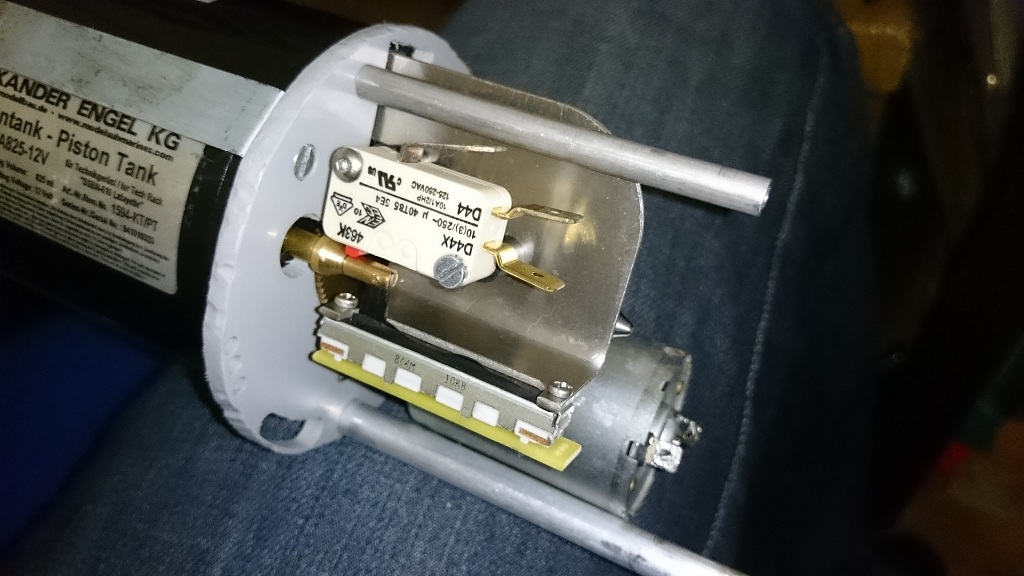

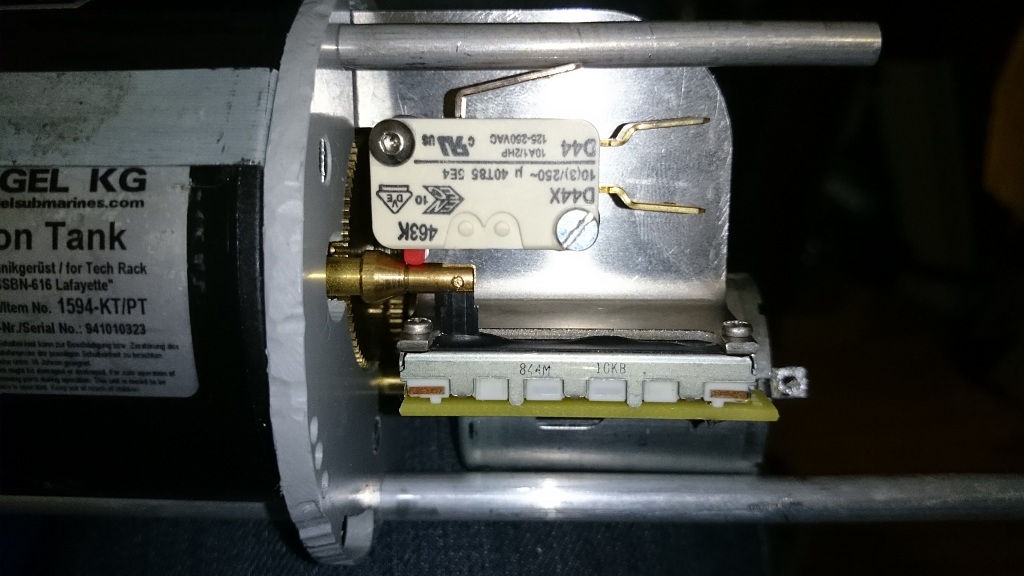

    Ik heb de eindschakelaars aangesloten, zoals je ook bij Engel zijn tanks ziet.
    Alleen gebruik ik de Plus, i.p.v. de Min (overbrugging tussen s1 pin-2 en s2 pin-4)

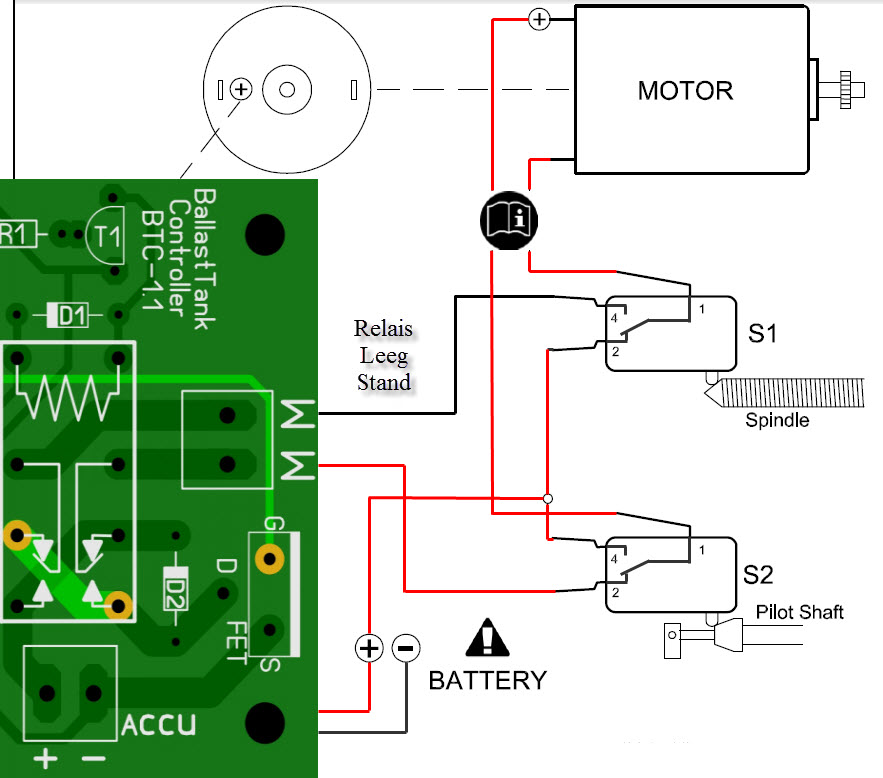

    Hier twee bewerkte Engel schema's:

    Zodra de Spindel bij het einde is en de S1 MicroSwitch omschakelt, ziet het er zo uit:
    Het was voor mij noodzakelijk, om die Plus en Min om te draaien, daar ik de Min via de eindtrap (FET) schakel.

  14. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    ja bekend probleem daarom heb ik andere fet's genomen om dit wel zo te kunnen doen
    komt dan 1 optocouple meer tussen want anders heb je problemen om de fet te sturen
    de sturing werk mooi maar je hebt op het ogenblik nog geen 80 % vulling zo te zien
    kun je het niet zo aan passen dat de zuiger een BV schuif/draaipot meter volgt op de zender
    qua programmatie niet veel moeilijker dan nu
    als je BV de schuif naar 1/4 onder zet dat de tank ook deze stand gaat aan nemen
    je stick staat nu in het midden dus eigenlijk zou de tank nu 1/2 gevuld moeten zijn
    nu heb je eigenlijk een sturing gemaakt die je voor een pomp gebruikt voor een duiktank sturing
    en deze zo verwerkt dat ze ook voor een spindeltank werkt


    maar ze werkt in iedergeval wel

    gr raf en zit nu de plooien met gpio.?
    zonder uitlezing niet te doen mijn gedacht

  15. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.325
    Locatie:
    Gouda
    Hoi Raf,

    Deze Tank heeft inderdaad geen 80% afslag en ook geen Trim functie.
    Dit deel ga ik verder verwerken met de Lafayette.
    Die heeft dat wel, vanaf 80% gaat de Schuifpotmeter met de Zuiger mee, tot aan de volstand.
    Daar ik als Trimgebied alleen het deel van die potmeter kan gebruiken, gaat het niet lukken om de Zuiger volledig proportioneel te bedienen.
    Bij de simpele promotionele sturing, zal de trimfunctie op de zender het makkelijkst met een Schuifpotmeter inclusief middenstand werken.
    - Schuif omhoog, is de Tank leeg...
    - Schuif in de middenstand, is de Tank tot max 80% vullen.
    - Schuif van midden naar beneden, is de trimming van 80% tot 100%.

  16. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    hallo marten

    ja dat bedoelde ik ook zo en soms is het moeilijk te verwoorden

    ben voor pa een 12f629 aan het programmeren en alle 6 de pootjes bezet
    servo naar 180° laten draaien maar wel de originele potmeter volgen
    dan een rook sturing voor de rook uit de schoorsteen dus pwm sturing en ik gebruik een bc547 en hoop voor die 0.05 watt verbruik dat hij het gaat overleven LOL
    alleen die ventilator nu nog wet temmen want die doet dus raar en ik heb natuurlijk geen condensatoren op overschot liggen

    blijft leuk en mijn sturing voor de duiktank werkt nu ook en word straks in de skip ingebouwd aleen weer het probleem dat is de relais scoren want die zijn besteld

    ja marten ik woon dus wel op het einde van de wereld zo te zien LOL

    gr raf en succes verder

  17. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.325
    Locatie:
    Gouda
    Hoi Raf,

    Gelukkig is de wereld rond en kun je nooit aan het einde van de wereld er vanaf vallen :)

    Had al zo'n vermoeden, dat je hetzelfde bedoelde ;-)

    Het zou leuk zijn, als je die rook-effect generator goed werkend krijgt.
    Maar goed, daar komt dan ook vast wel een video van :)
    Net zoals de werking van je Skip en anders zie ik hem wel in Den Helder !?

  18. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    ja dan hoop ik hem klaar te hebben want het is nu om aan relais te geraken weer een probleem
    12 volt genoeg maar 5 volt ho maar die zijn niet in stock
    morgen de vrouwen naar de markt brengen dan kan ik naar de andere winkel eens proberen of hun die op voorraad hebben
    gr raf

  19. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    marten de sturing werkt perfect al zat bij de kriek de pomp verkeerd aan gesloten
    nadat dit verholpen was heb ik heel de accu leeg kunnen varen
    zelfs iets te leeg want er was er eentje nogal laag gegaan maar geen probleem het is een LION die kan dat een beetje verdragen
    maar te dikwijls moet ik dat niet geen doen
    dus waar blijven die lipo savers LOL
    gr raf

  20. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.604
    Locatie:
    Lelystad
    Kort geleden zou ik zeggen 'ik heb die' ... :cool: Het zal vast in het programma opgenomen kunnen worden denk ik.
