Dank je voor de tip!
2 cilinder 60cc viertakt boxer
- Topicstarter pat1311
- Startdatum
Dank je voor de tip!
Zuigerveren zijn eigenlijk niet moeilijk te maken.
Je draait uit gietijzer de ringen met de gewenste diameter ( exacte cilinder boring ) en breedte.
Met twee tangetjes of twee kleine ketelklemmetjes klem je de ring vast . Laat een 5 mm tussen de klemmen en breek de ring.
Plaats de ring over een gedraaid schijfje met een diameter zodat de breuk komt open te staan.
Voor een cilinderboring van b.v.b 20 mm is 1,5 a 2mm genoeg. Met een brander gloei je de zuigerveer samen met het schijfje uit en laat alles afkoelen.
De veer blijft nu openstaan als je hem van de schijf neemt. Nu nog met een sleutelvijltje de twee breukvlakjes héél lichtjes bijwerken en klaar.
Waarschijnlijk raakt de veer niet direct over zijn volledige omtrek maar na een paar keer draaien is ze aangepast.
De compressie neemt dan snel toe.
Dirk
Je draait uit gietijzer de ringen met de gewenste diameter ( exacte cilinder boring ) en breedte.
Met twee tangetjes of twee kleine ketelklemmetjes klem je de ring vast . Laat een 5 mm tussen de klemmen en breek de ring.
Plaats de ring over een gedraaid schijfje met een diameter zodat de breuk komt open te staan.
Voor een cilinderboring van b.v.b 20 mm is 1,5 a 2mm genoeg. Met een brander gloei je de zuigerveer samen met het schijfje uit en laat alles afkoelen.
De veer blijft nu openstaan als je hem van de schijf neemt. Nu nog met een sleutelvijltje de twee breukvlakjes héél lichtjes bijwerken en klaar.
Waarschijnlijk raakt de veer niet direct over zijn volledige omtrek maar na een paar keer draaien is ze aangepast.
De compressie neemt dan snel toe.
Dirk
jef
PH-SAM
Bedankt , dit is een motor die ik enige tijd geleden gebouwd heb aan de hand van eigen tekeningen , de vormgeving is gebaseerd op een AlKo 14 cc uit de jaren '40
zou moeten dienen op een Falcon oldtimer , zie http://www.modelbouwforum.nl/threads/ben-buckle-falcon-met-zelfbouw-motor.186059/ , waar ik eens dringend aan zou moeten verder werken
Groeten Jef
ron van sommeren
Forum veteraan
Zie ook de motoren van Barrera en zijn filmpje in bericht #28.
Het staat gewoon op die site http://www.modelenginenews.org/techniques/piston_rings.html
Opening is 4XT en T= D:25 of 30.
Voor een boring van 20 komt het dan op ongeveer 2,5 - 3 mm .Iets meer dan ik dacht dus.
Dirk
http://www.modelenginenews.org/techniques/piston_rings.htmlOpening is 4XT en T= D:25 of 30.
Voor een boring van 20 komt het dan op ongeveer 2,5 - 3 mm .Iets meer dan ik dacht dus.
Dirk
Bedankt voor alle info jongens,ik ga het zeker een keer proberen.

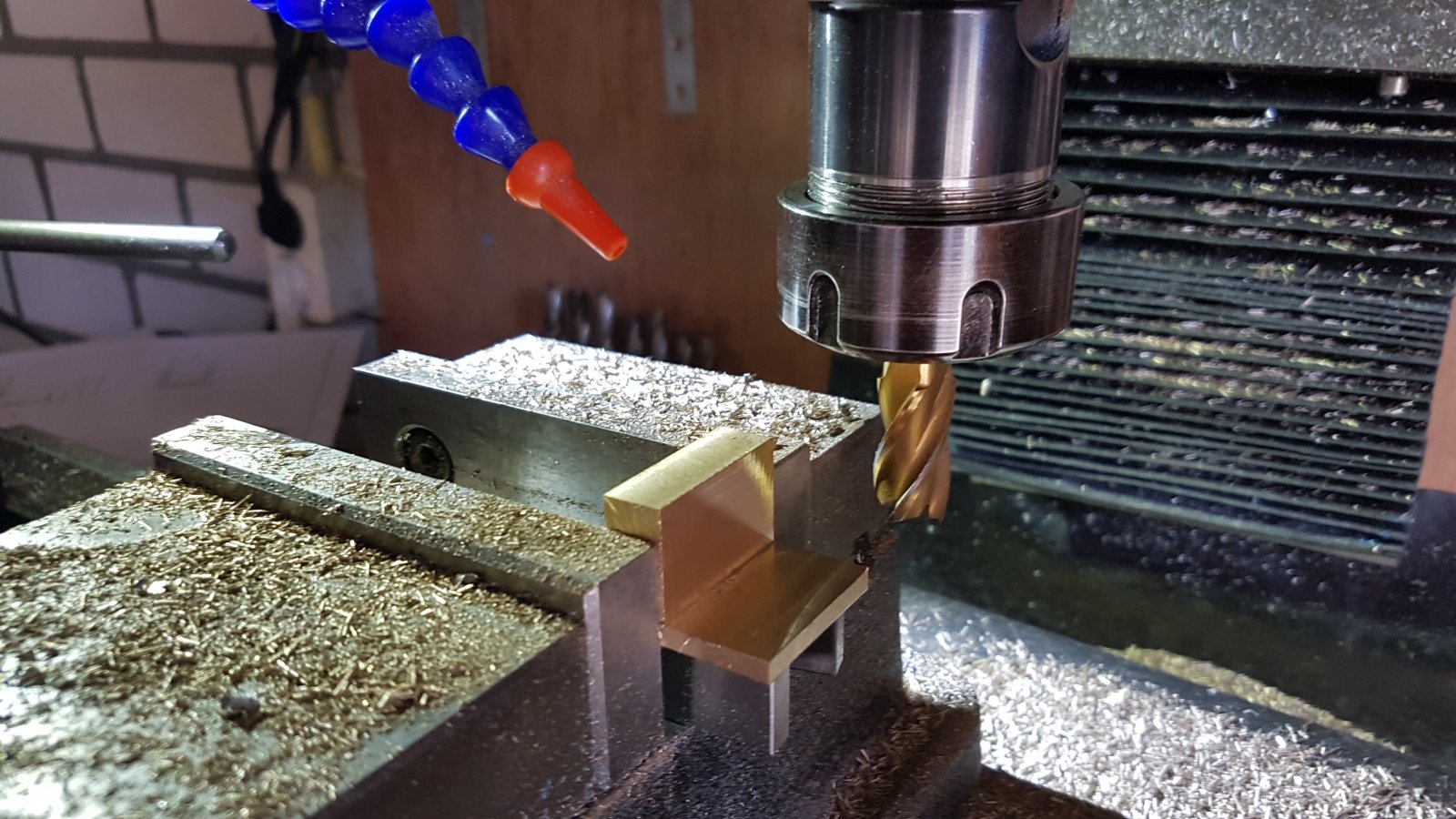

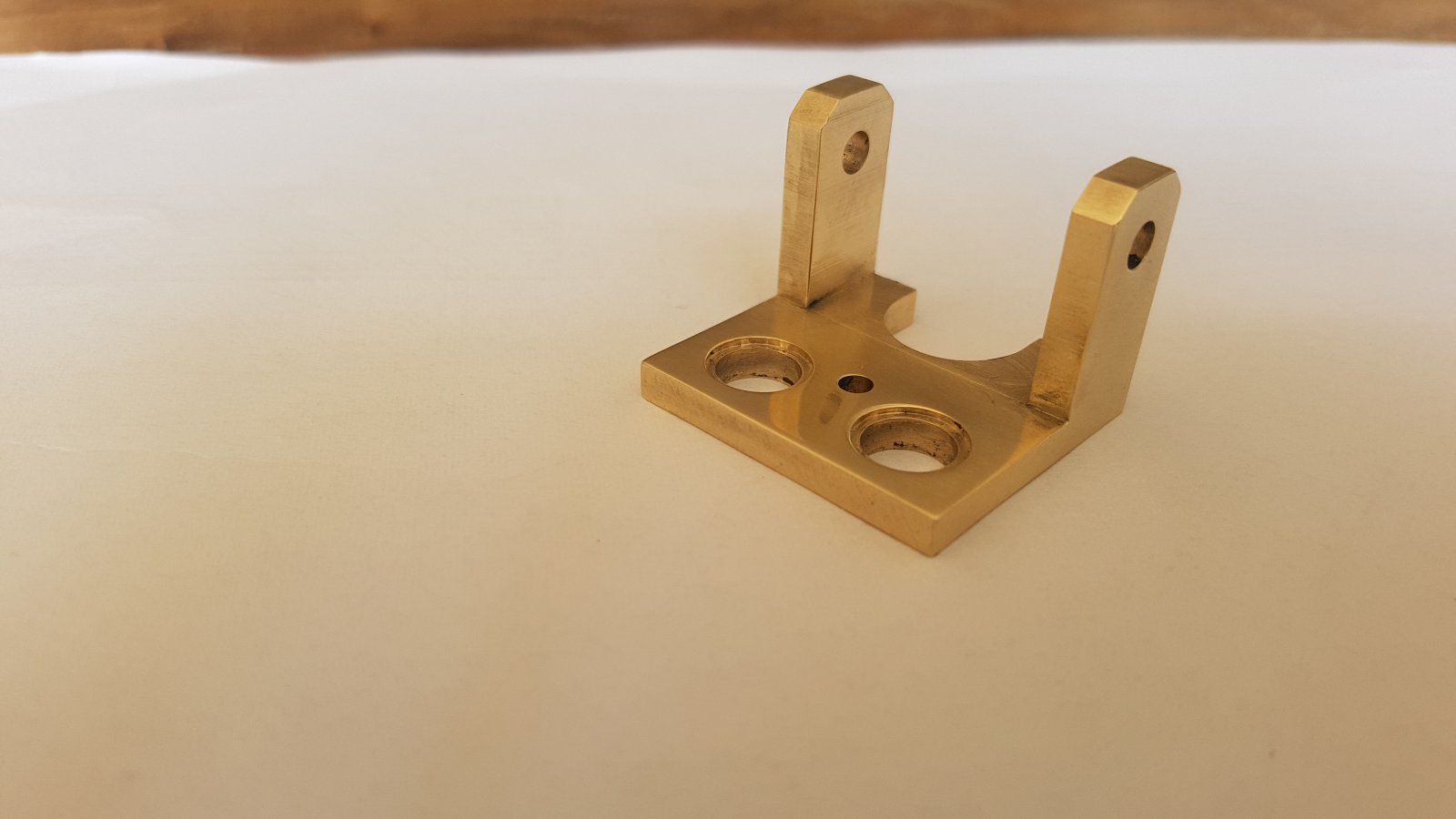

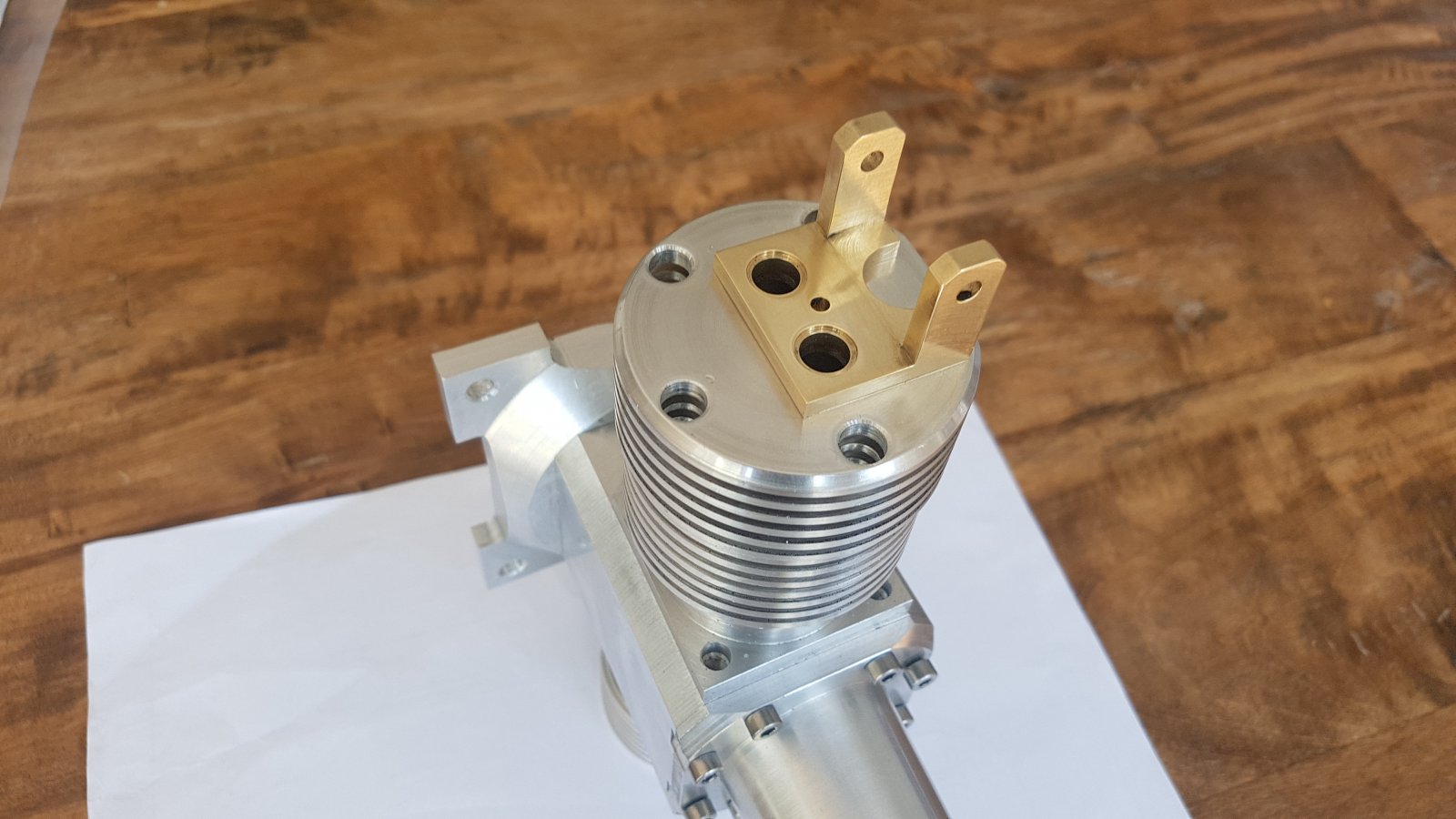

Ondertussen heb ik vast 1 tuimelaar houder(ik weet ook niet hoe je dit eigenlijk noemt)gemaakt.
Volgens de tekening uit alu maar ik dacht dat het wel mooi zijn om het uit messing te maken.

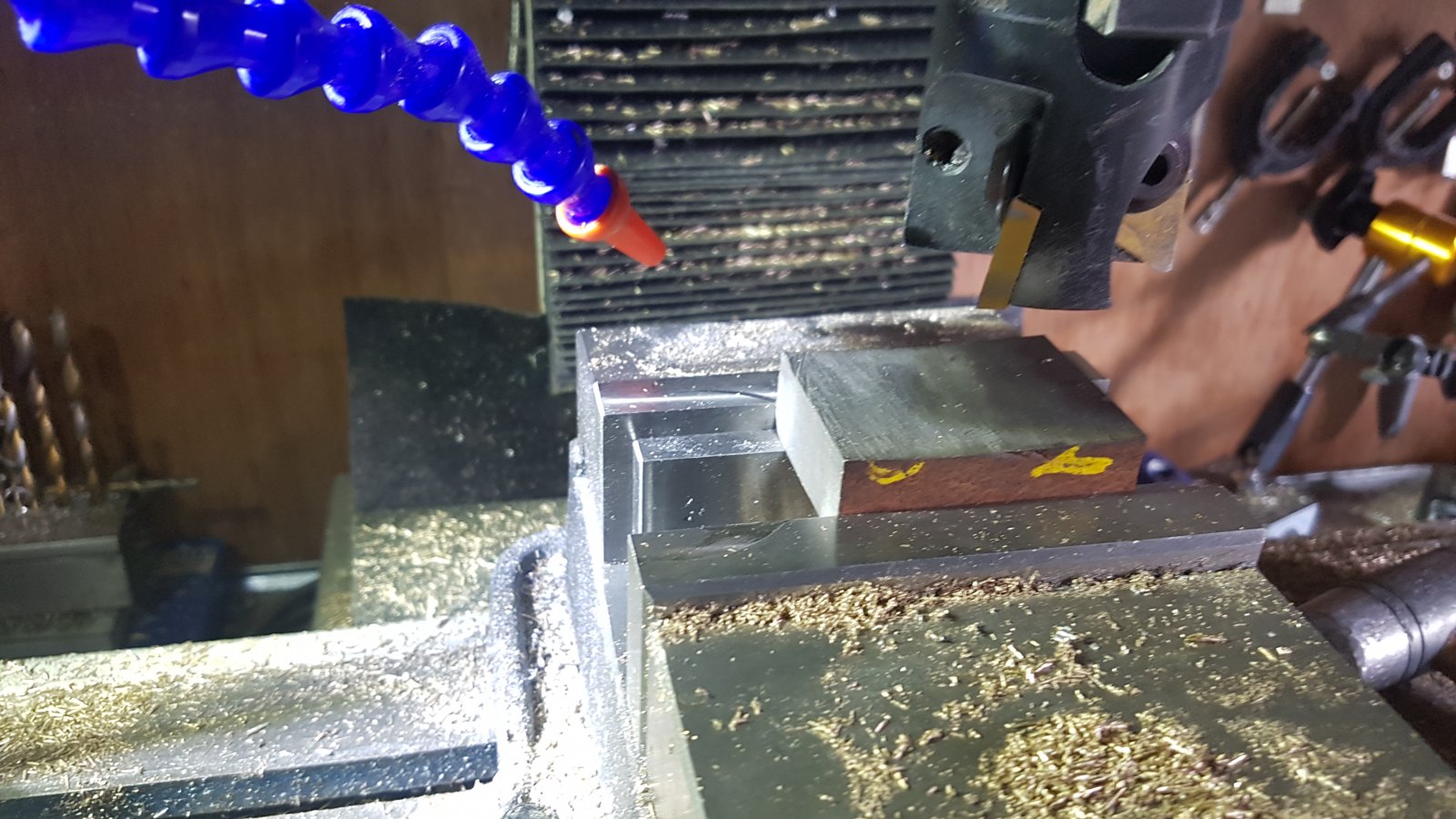

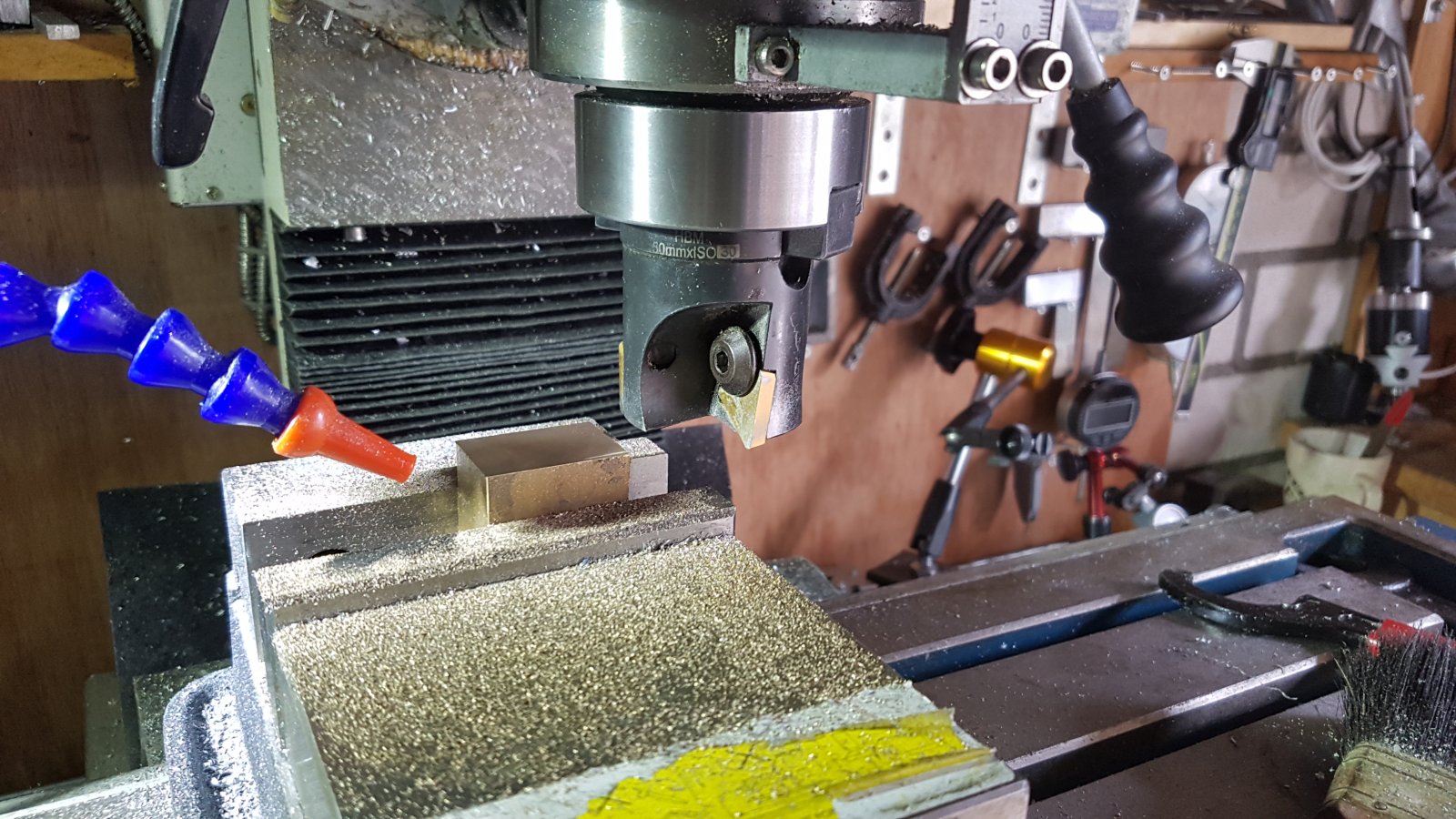

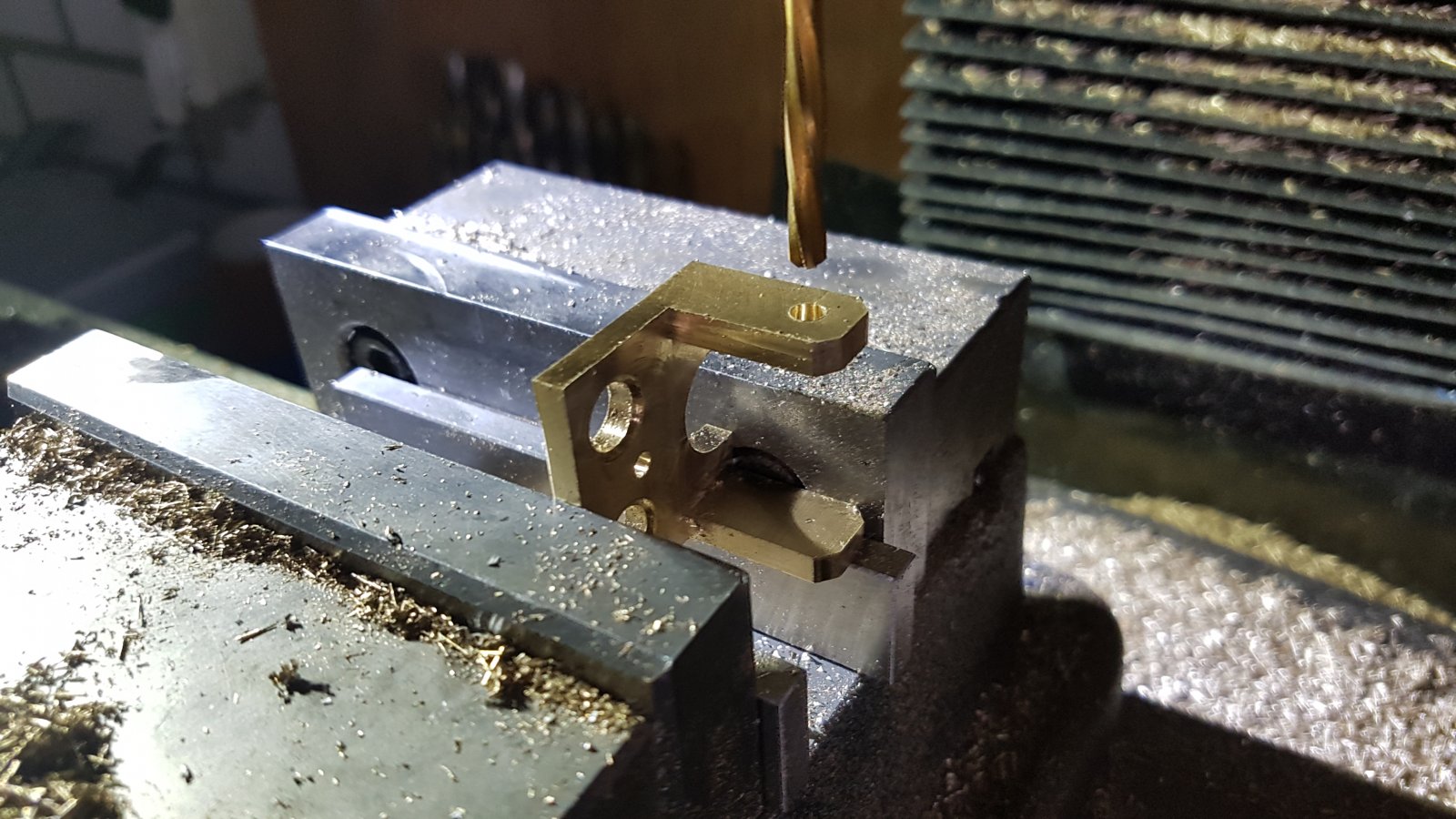

Waren nog best veel bewerkingen voor zo'n klein onderdeeltje.
Ondertussen heb ik vast 1 tuimelaar houder(ik weet ook niet hoe je dit eigenlijk noemt)gemaakt.
Volgens de tekening uit alu maar ik dacht dat het wel mooi zijn om het uit messing te maken.
Waren nog best veel bewerkingen voor zo'n klein onderdeeltje.

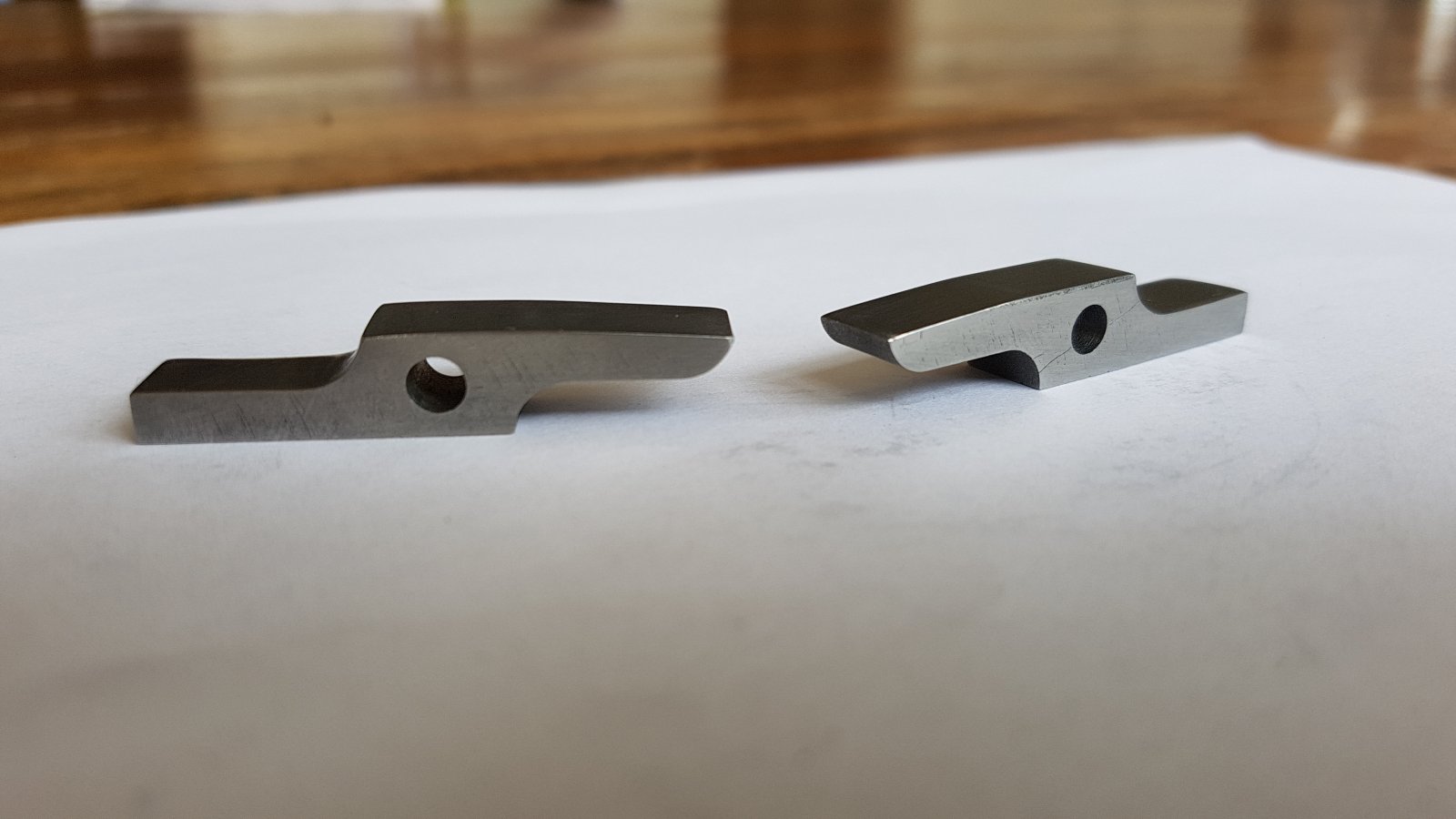

Misschien een domme opmerking maar is gietijzer niet te bros om daar tuimelaars van te maken? Naar mijn idee zou je daar beter smeedijzer of staal voor kunnen gebruiken.
Daarbij lijkt het op de eerste foto of de tuimelaar rechts al scheurtjes heeft opgelopen. Dat kan natuurlijk ook gezichtsbedrog zijn.
Daarbij lijkt het op de eerste foto of de tuimelaar rechts al scheurtjes heeft opgelopen. Dat kan natuurlijk ook gezichtsbedrog zijn.
Eigenlijk moeten deze van st 60 gemaakt worden en dan ook nog eens gehard worden.
aangezien ik de motoren die ik bouw niet zwaar ga belasten en waarschijnlijk alleen voor de lol af en toe laat lopen heb ik qua materialen gekozen voor wat ik heb liggen en wat het makkelijkst te bewerken is.
Veel leden op het HMEM forum waar ik veel informatie opdoe,doen precies zo.
Ik kan bijv. geen nokkenas slijpen van gehard staal dus moet ik daar ook iets anders op verzinnen.
Ook is de krukas van automatenstaal ipv gehard st60 ,en daar had mijn hobby bankje het al echt HEEL zwaar mee.
Het gaat mij vooral om het bouwen en als het geheel dan ook nog loopt noem ik voor mij het project geslaagd.
Ik denk niet dat deze motor in zijn totale leven een uur zal lopen dus vertrouw ik het wel.
En er zitten absoluut geen scheuren in,de digitale camera is niet echt vergevingsgezind wat afwerking betreft,het zijn slechts een paar krasjes.
En ik weet niet wat de samenstelling van smeedijzer is en "staal" vind ik wel erg algemeen.
aangezien ik de motoren die ik bouw niet zwaar ga belasten en waarschijnlijk alleen voor de lol af en toe laat lopen heb ik qua materialen gekozen voor wat ik heb liggen en wat het makkelijkst te bewerken is.
Veel leden op het HMEM forum waar ik veel informatie opdoe,doen precies zo.
Ik kan bijv. geen nokkenas slijpen van gehard staal dus moet ik daar ook iets anders op verzinnen.
Ook is de krukas van automatenstaal ipv gehard st60 ,en daar had mijn hobby bankje het al echt HEEL zwaar mee.
Het gaat mij vooral om het bouwen en als het geheel dan ook nog loopt noem ik voor mij het project geslaagd.
Ik denk niet dat deze motor in zijn totale leven een uur zal lopen dus vertrouw ik het wel.
En er zitten absoluut geen scheuren in,de digitale camera is niet echt vergevingsgezind wat afwerking betreft,het zijn slechts een paar krasjes.
En ik weet niet wat de samenstelling van smeedijzer is en "staal" vind ik wel erg algemeen.
Laatst bewerkt:
Smeedijzer is eigenlijk een heel oude benaming. De smid vroeger nam een stuk (giet) ijzer, verhitte dat en smeedde er dan b.v. een zwaard van. Dat was feitelijk het begin van staal maken.
"Staal" is inderdaad zeer breed maar ik weet zo goed als niets van al die verschillende staalsoorten en kan je daar dus niets over zeggen.
"Staal" is inderdaad zeer breed maar ik weet zo goed als niets van al die verschillende staalsoorten en kan je daar dus niets over zeggen.
Euh,ja ok,
Ik begrijp dat de treksterkte door het smeden positief wordt beinvloedt.
Dat gebeurt ook bij moderne soorten staal,rollen walsen,trekken.
Elke soort staal heeft zijn eigen specifieke eigenschappen en toepassingsgebieden en vaak staan deze haaks op elkaar.
hoge treksterkte voor een hoge dynamische belasting en hardheid gaan vaak niet zo goed samen.
Vandaar mijn keuze voor gietijzer,buiten dat een grote zooi geeft is het fantastisch om te bewerken en heeft het een behoorlijke oppervlakte hardheid en goede glij eigenschappen en ik heb het in voorraad liggen
.
En ik maak geen productie motoren,als het niet blijkt te werken maak ik het opnieuw van iets anders.
Hoe dan ook moet ik roeien met de mij beschikbare materialen en wat mijn chinese hobbymachientjes aan kunnen.
Ik begrijp dat de treksterkte door het smeden positief wordt beinvloedt.
Dat gebeurt ook bij moderne soorten staal,rollen walsen,trekken.
Elke soort staal heeft zijn eigen specifieke eigenschappen en toepassingsgebieden en vaak staan deze haaks op elkaar.
hoge treksterkte voor een hoge dynamische belasting en hardheid gaan vaak niet zo goed samen.
Vandaar mijn keuze voor gietijzer,buiten dat een grote zooi geeft is het fantastisch om te bewerken en heeft het een behoorlijke oppervlakte hardheid en goede glij eigenschappen en ik heb het in voorraad liggen
.En ik maak geen productie motoren,als het niet blijkt te werken maak ik het opnieuw van iets anders.
Hoe dan ook moet ik roeien met de mij beschikbare materialen en wat mijn chinese hobbymachientjes aan kunnen.
Bij een twee cilinder heb je van een hoop dingen er twee of zelfs 4 nodig.

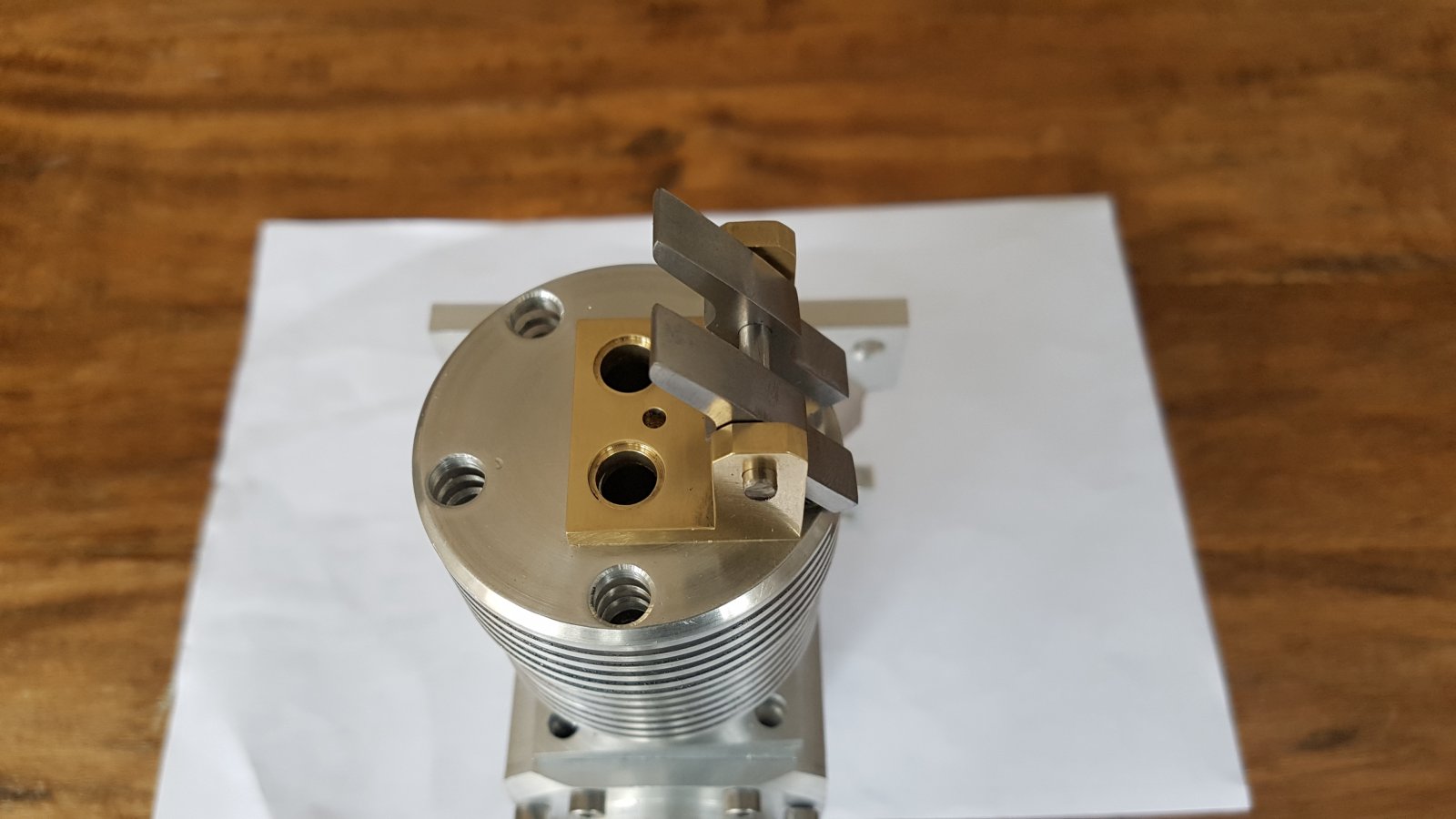

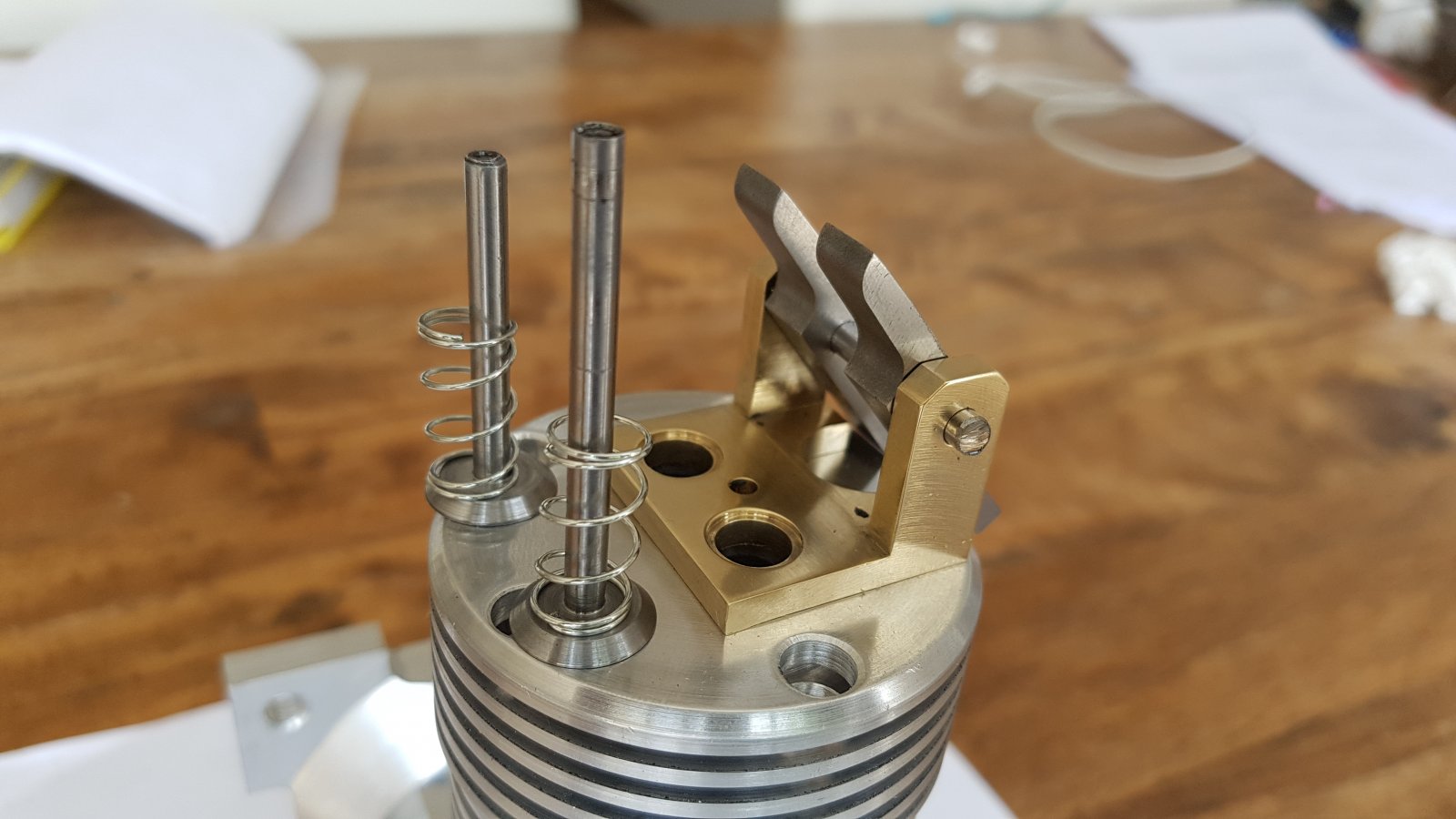

Alvast een tweede tuimelaarhouder en setjes kleppen en tuimelaars gemaakt alsmede spacers voor tussen de tuimelaars.
Dit waren ook de laatste uurtjes die ik voor mijn vakantie in het project kan stoppen.
Wordt vervolgd
Laatst bewerkt:
ron van sommeren
Forum veteraan
Welke klepveren gebruik je? Uit een balpen of uit een zeeppompje ?
?Hihi,,,
Serieus,moet ik echt kiezen tussen die 2 opties
Ik denk als je aan ballpen veren denkt je toch een klein schaal inschattings foutje maakt..
De veren zijn 10 mm uitwendig en dat zou nogal een pen worden
Ze komen uit mijn ontelbare verzameling assortiment dozen van ebay...200 veren voor een tientje inc shipment van li han boutje inc.
Serieus,moet ik echt kiezen tussen die 2 opties
Ik denk als je aan ballpen veren denkt je toch een klein schaal inschattings foutje maakt..
De veren zijn 10 mm uitwendig en dat zou nogal een pen worden
Ze komen uit mijn ontelbare verzameling assortiment dozen van ebay...200 veren voor een tientje inc shipment van li han boutje inc.
