Bouwverslag 2x Junkers JU 87B Stuka! schaal 1/8

Discussie in 'Vliegende schaalmodellen' gestart door fransspitfire, 11 nov 2018.

  1. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    .

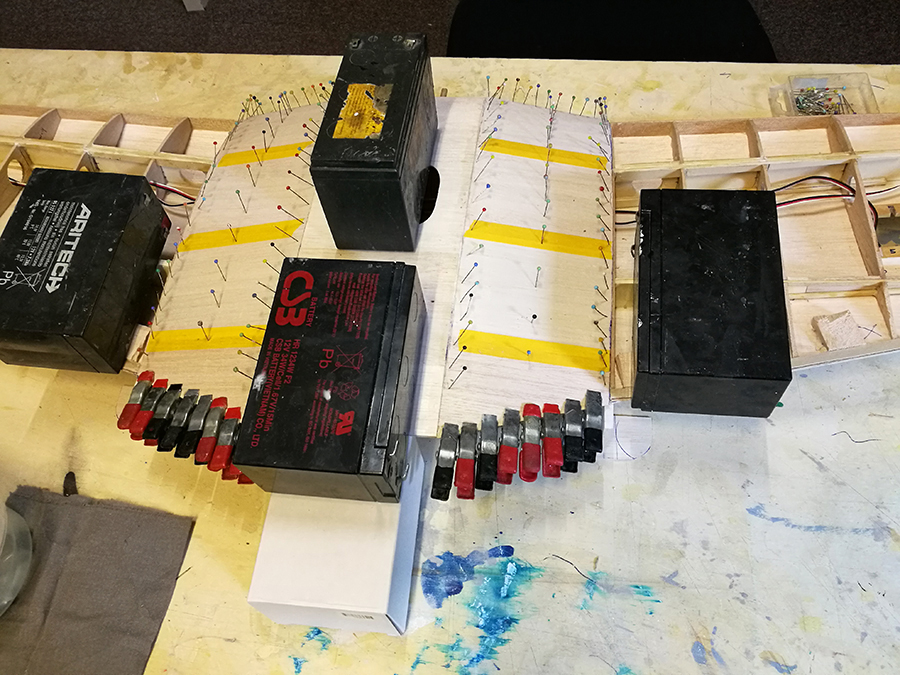

    Voor het indekken van de vleugel deze goed stevig eerst gefixeerd met de juiste wash-out.
    Begonnen met het middenstuk met de sparing voor de snoertjes straks:

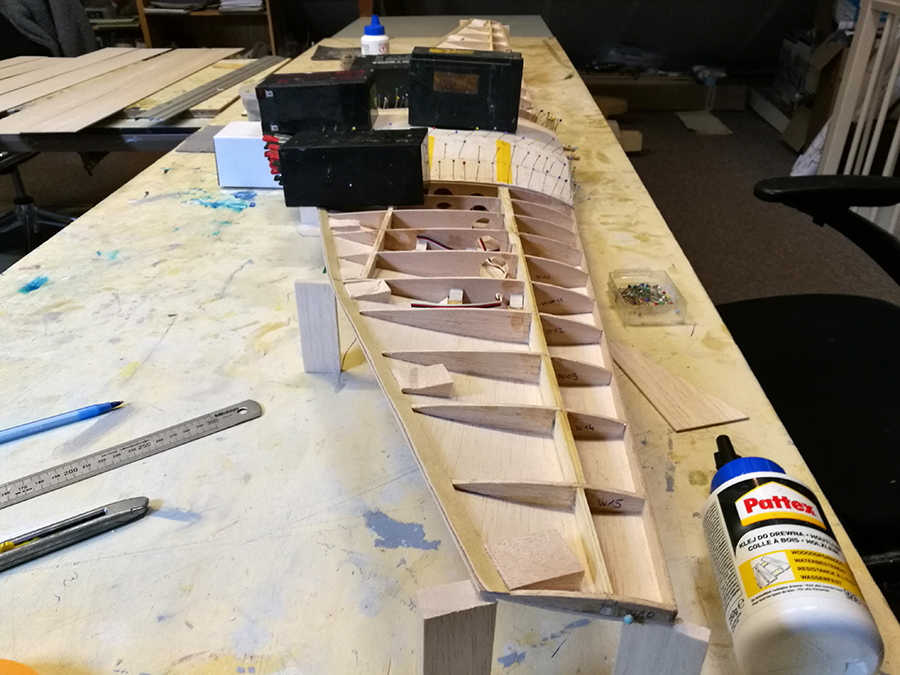

    [​IMG]

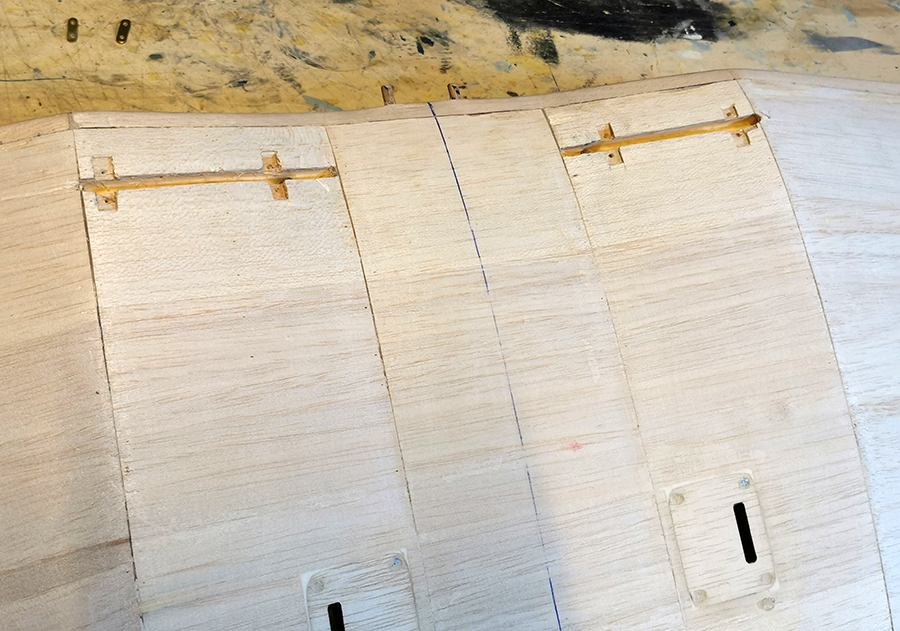

    Ook de vuren latjes ingebouwd waar de servoluikjes in vastgeschroefd worden:

    [​IMG]

    Daarna de binnenste delen van de knik ingedekt:

    [​IMG]

    Hier de 2 graden wash-out te zien:

    [​IMG]

    En geheel dicht:

    [​IMG]

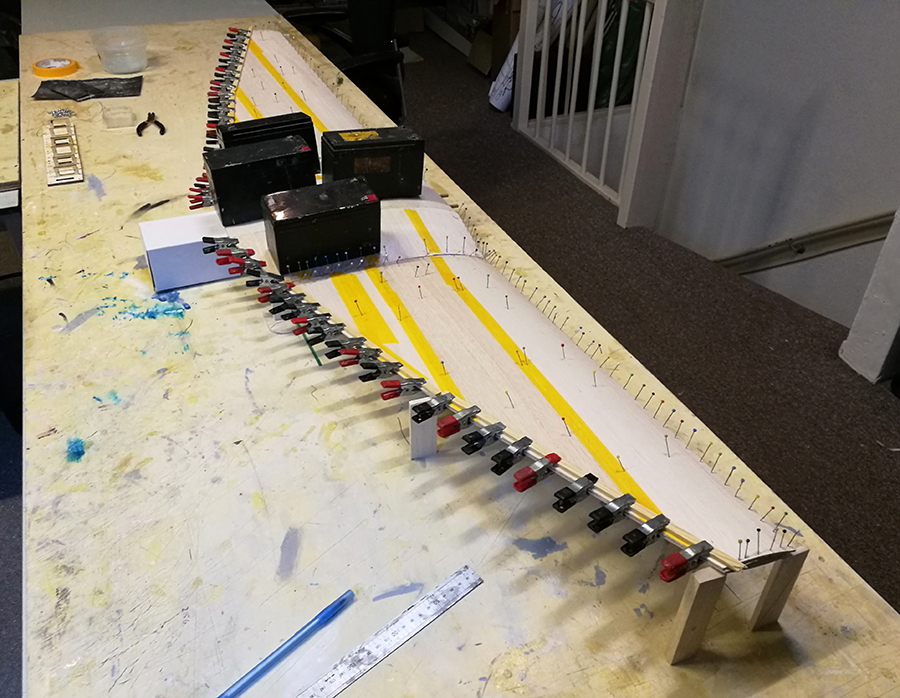

    Dit goed laten drogen, de wash-out zit strak in de vleugel nu:

    [​IMG]

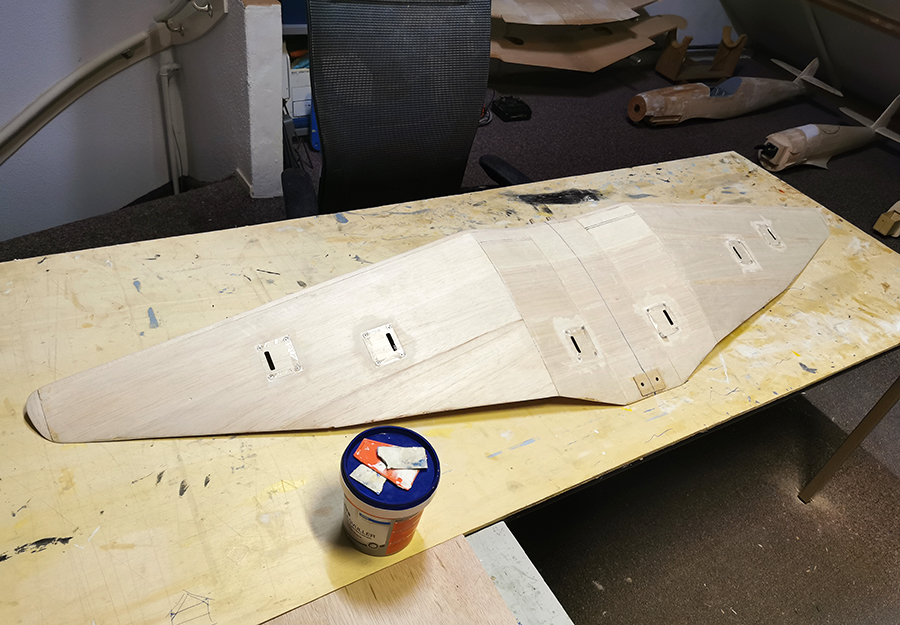

    De luikjes vlak met de vleugel onderzijde geschuurd:

    [​IMG]

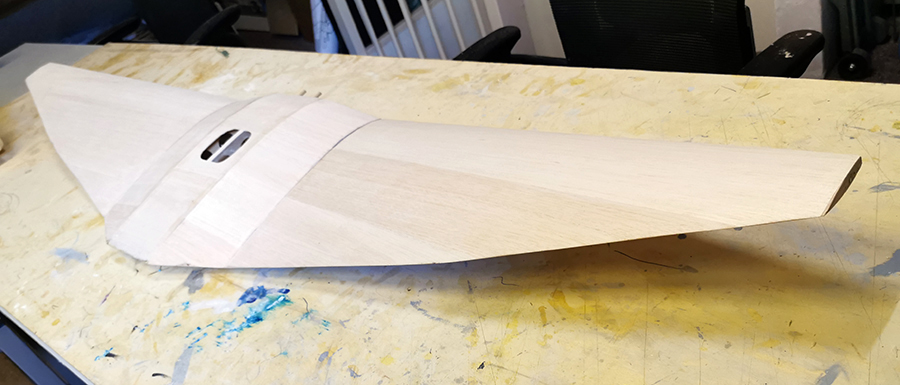

    En de ruwbouw Stuka vleugel zonder flaps en ailerons:

    [​IMG]

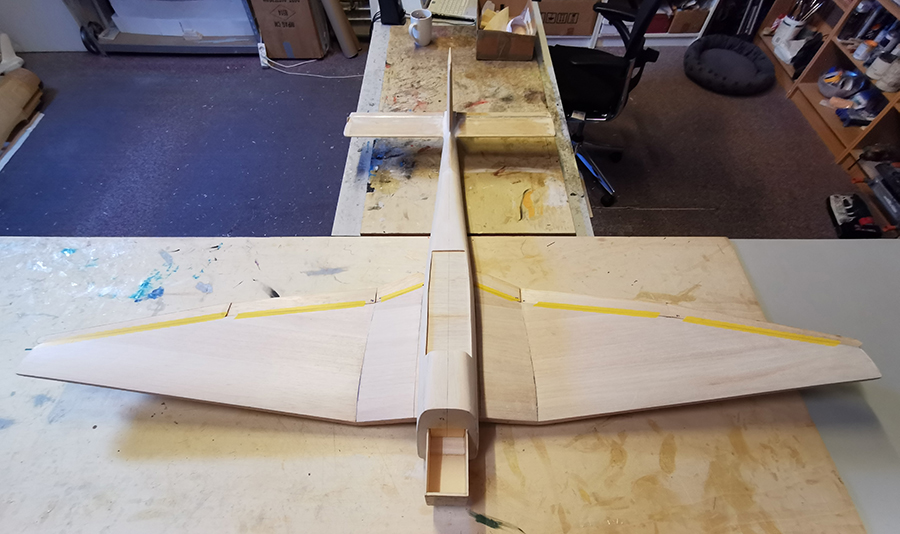

    De ruwe flaps en ailerons voor het beeld even met tape aan de vleugel geplakt:

    [​IMG]

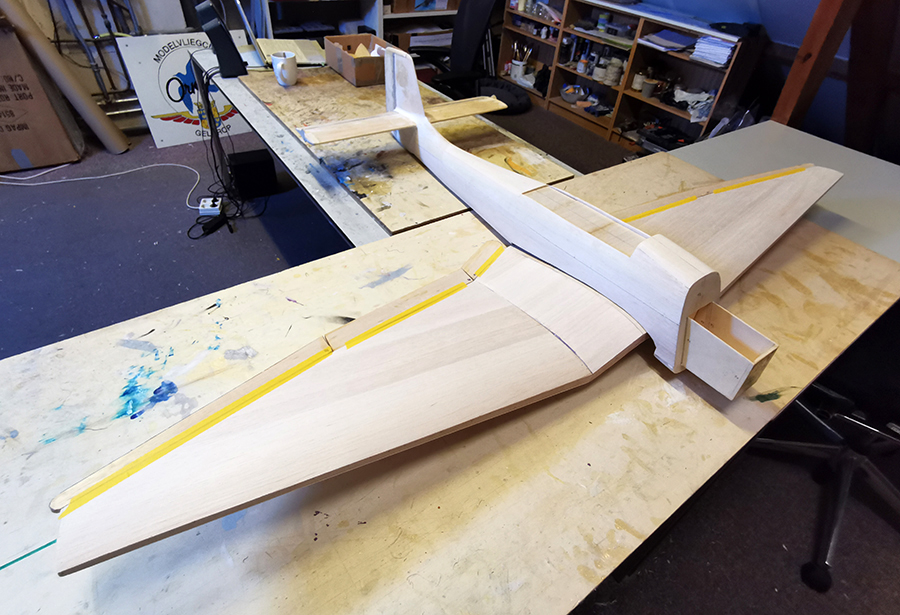

    Begint er nu echt op te lijken:

    [​IMG]

    [​IMG]

    Groeten, Ramses
    .

    Laatst bewerkt: 17 mrt 2020
    juwi, Tom 1234, Santman en 8 anderen vinden dit leuk.
  2. Santman

    Santman verslagschrijvers

    Lid geworden:
    7 jul 2015
    Berichten:
    197
    Locatie:
    EIndhoven
    Dat ziet er weer netjes uit Ramses!

    Tom 1234 en Ramses vinden dit leuk.
  3. Andre Swanepoel

    Andre Swanepoel

    Lid geworden:
    13 mei 2020
    Berichten:
    6
    Locatie:
    South Africa
    Would a .46 irvin two stroke be enough power to be fitted to 1/8 scale or is it two small. Do i need to get a .60 two stroke?

    Bart83 vindt dit leuk.
  4. Andre Swanepoel

    Andre Swanepoel

    Lid geworden:
    13 mei 2020
    Berichten:
    6
    Locatie:
    South Africa
    Afternoon, i am also having problems as the wide format printers i work only prints 914 mm wide and the plans for 1/8 scale is to large. do you have the new arranged drawings available for me to send via email or drop box?

    Bart83 vindt dit leuk.
  5. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    Hi Andre,

    I will sent them to you by mail when I`m back home tonight.
    Please sent me your email adres in a "conversation" (not in this threat because of bots).

    Cheers, Ramses
    .

    Bart83 vindt dit leuk.
  6. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    Hi Andre,

    I`ve sent you a WeTransfer download link for the 1/8 plans in a conversation.

    Cheers, Ramses
    .

  7. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    Personally I think a .46 Irvine is not enough for the 1/8 scale version, a .61 would be preferred.
    The OS .120`s in the pictures above have got other destinies in the mean time...
    Instead I will fit a Saito .91 FA four stroke in my 1/8 Stuka, just like Frans.

    Cheers, Ramses
    .

    Laatst bewerkt: 29 mei 2020
  8. Santman

    Santman verslagschrijvers

    Lid geworden:
    7 jul 2015
    Berichten:
    197
    Locatie:
    EIndhoven
    Ramses, Frans,

    Welke servo’s gebruiken jullie voor de ailerons?

    Gr,

    Mark

  9. fransspitfire

    fransspitfire

    Lid geworden:
    13 jul 2012
    Berichten:
    38
    Hoi Mark,

    Wij hebben gekozen voor de Turnigy TGY-9018MG

    De servo’s in de vleugel hebben niet veel te lijden en 2,5kg trekkracht zou genoeg moeten zijn.

    In de romp komen waarschijnlijk standaard servo’s futaba s3001 ofzo die heb ik zoveel liggen.

    Groet Frans

    Ramses vindt dit leuk.
  10. Fred Cassidy

    Fred Cassidy

    Lid geworden:
    19 nov 2018
    Berichten:
    10
    Locatie:
    London
    Hi Ramses, Frans,

    Guess Covid makes working together more challenging but I wonder if you both have any update? I am really wondering how you will insert the tubes for the ailerons / flaps into the wings. How do you know the position and angle of insertion when the wing is completely planked top and bottom? I am asking because I am approaching that point in my Picchiatello build.

    Thanks as always for a great build thread.

    Fred.

    Ramses vindt dit leuk.
  11. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    .
    Hi Fred,

    Despite the Covid19 situation, two weeks ago we launched season 3 of our Dual Stuka Winter Build! :thumbsup:
    Update will follow soon.

    I have replied to this question in the Picchiatello build thread.

    Cheers, Ramses
    .

    Laatst bewerkt: 15 nov 2020
  12. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    Woensdag 4 november 2020 was de kick-off van winterseizoen 3 van Frans en mijn Stuka dual winter bouwproject :bier:
    Deze kick-off avond weer vooral kijken waar we waren en plannen maken voor deze winterperiode.
    Eens in de twee a drie weken bouwen we samen een avond aan onze Stuka`s

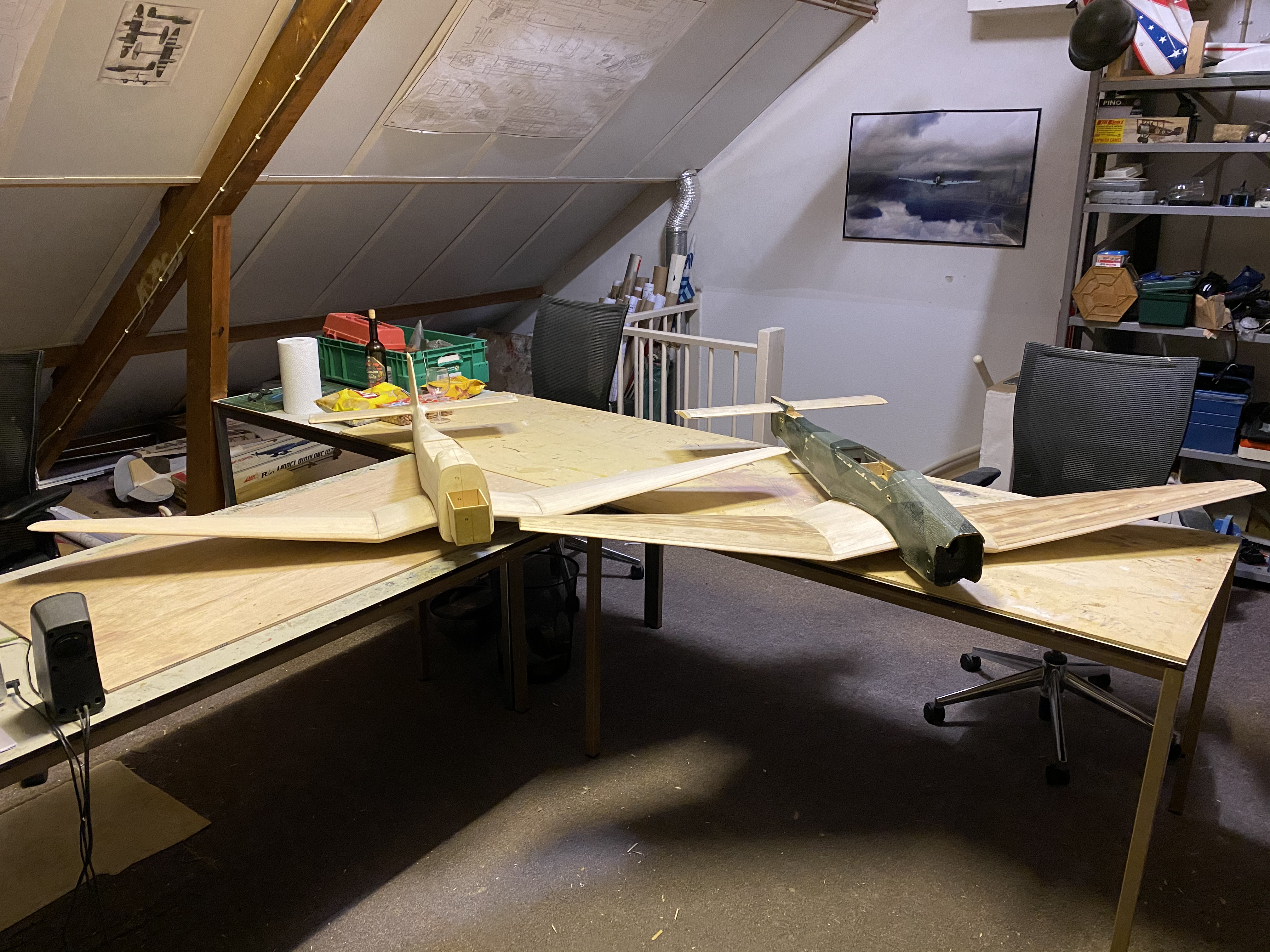

    [​IMG]

    Frans heeft die avond o.a. het stabilo op zijn romp gemaakt en ik ben begonnen met mijn vleugel neuslijst.
    We doen nog wat voorbereidend werk voor de volgende bouwavond.

    Ik heb vandaag de tekening erbij gepakt en de vleugeltippen gemaakt:

    [​IMG]

    Ook de vleugel neuslijst afgemaakt en in vorm geschuurd:

    [​IMG]

    Als er tekeningen op tafel komen wil Snoopey er altijd op zitten/liggen... :weetnie:

    [​IMG]

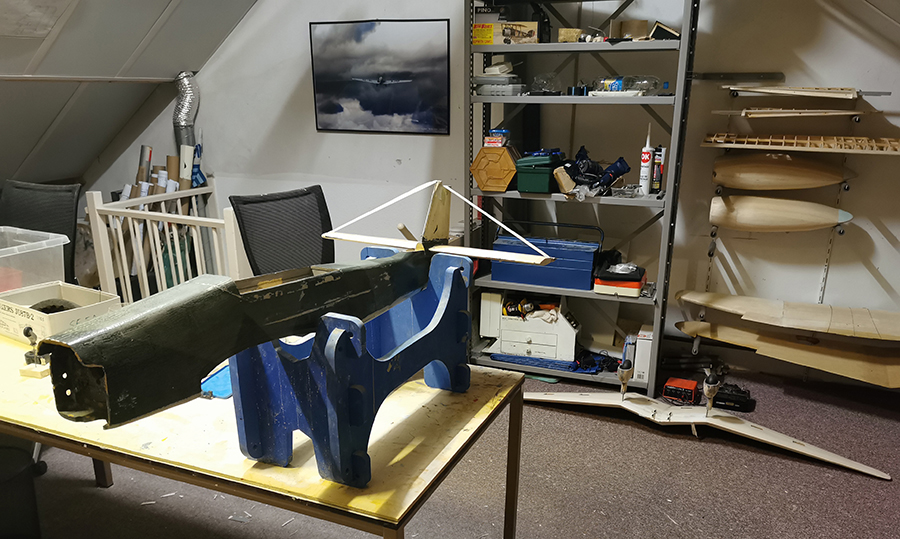

    Twee gaten in een rompspant voor de vleugelpennen geboord en de vleugel uitlijnen in de romp:

    [​IMG]

    Daarna de twee gaten voor de 6mm breekbouten achter in de vleugel geboord.
    Deze grijpen in 6mm inslagmoeren in de rompconstructie:

    [​IMG]

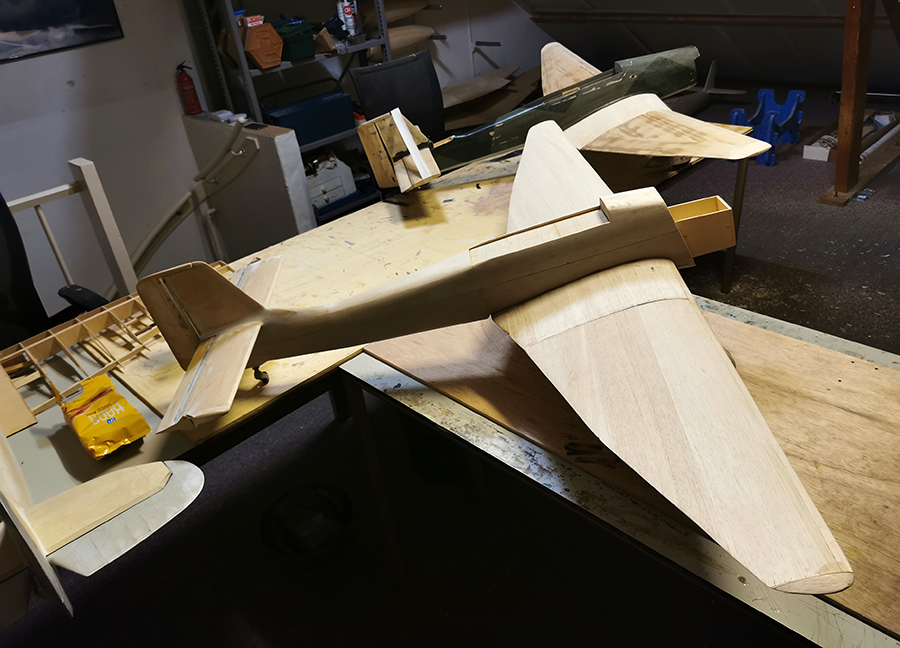

    Begint nu echt op een Stuka te lijken:

    [​IMG]

    [​IMG]

    De randjes van de luikjes in de vleugel voorzien van een laagje huishoud tape.
    Die tape randjes ingevet en de luikjes daarna weer terug in de vleugel geschroefd.
    De eventuele spleetjes langs de luikjes in de vleugel opgevuld met light weight filler:

    [​IMG]

    Nu laten uitharden en dan kan de vleugel geheel licht geschuurd worden.
    Frans zijn landingsgestel poten zijn al klaar, ik had vandaag ook aan mijn poten willen beginnen, maar helaas is m`n 5mm staaldraad op...

    Tot de volgende update

    Groeten, Ramses
    .

    Laatst bewerkt: 15 nov 2020
    juwi, roberthabraken, tjarko en 4 anderen vinden dit leuk.
  13. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.779
    Locatie:
    Oostvoorne
    Vakwerk zoals je we dat van je gewend zijn :) ik zou bijna zeggen fijn dat de winter weer is begonnen ....

    Bart

    De Mol, Ramses en ISOLA2 vinden dit leuk.
  14. fransspitfire

    fransspitfire

    Lid geworden:
    13 jul 2012
    Berichten:
    38
    Afgelopen week zijn we weer verder gegaan met onze Stuka’s. Met een frequentie van ongeveer 1 avond per 3 weken werken aan dit project gaat het niet heel erg snel allemaal. Maar het blijft wel leuk om zo samen te bouwen. :thumbsup:

    Ik heb deze avond vooral de neuslijst geschuurd en de vleugeltip van Ramses overgenomen op papier.

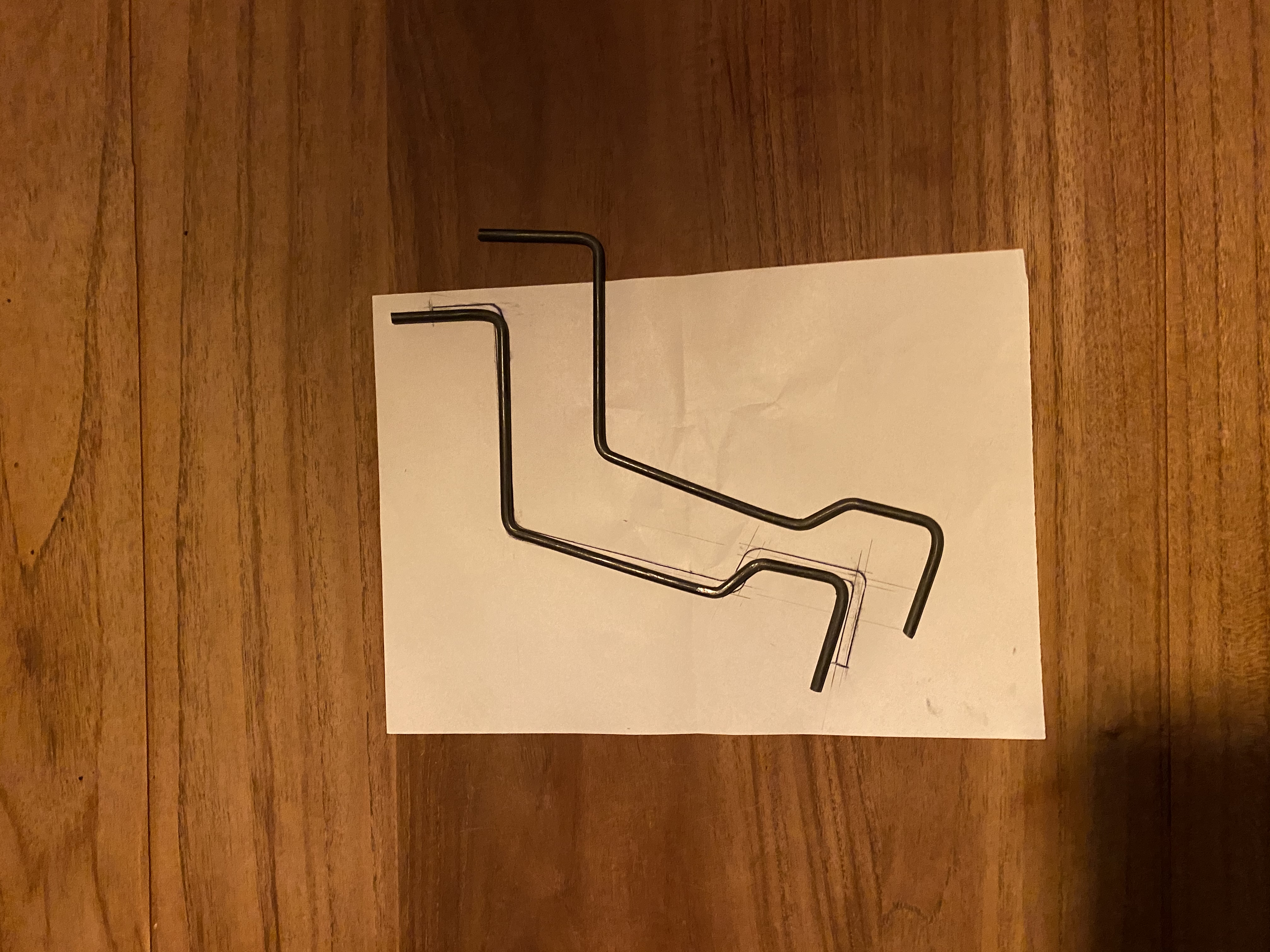

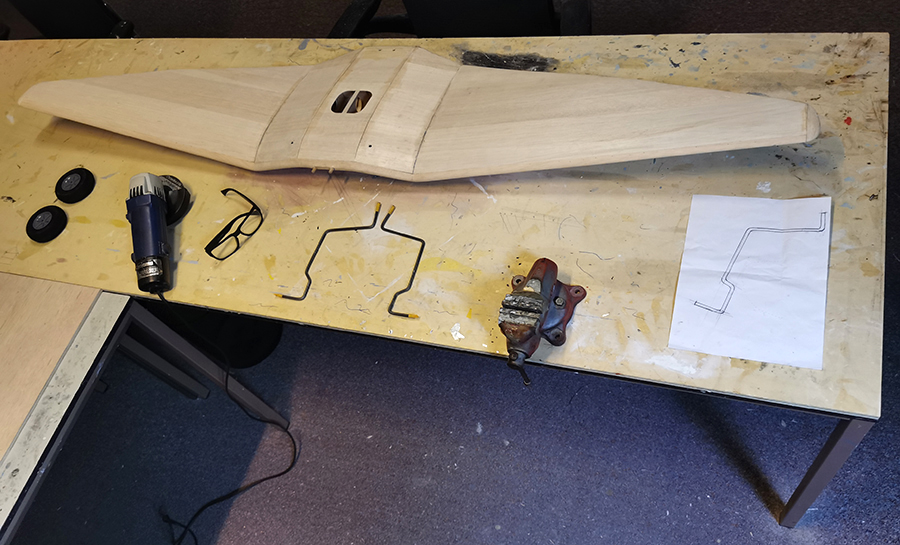

    Ramses is bezig geweest met het landingsgestel, hij heeft uitgemeten hoe de 5mm staal gebogen moet worden en is bezig geweest met een sparing te maken in de vleugel waar het landingsgestel in valt.
    Op mijn werk heb ik de 5mm verenstaal gebogen.


    De vleugels zijn nu bijna zover dat we kunnen gaan glassen! Voor de volgende keer staat het inbouwen van de servo’s op het programma.




    Laatst bewerkt: 6 dec 2020
    tjarko, Han, juwi en 2 anderen vinden dit leuk.
  15. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    .
    Na afgelopen bouwavond ben ik als voorwerk voor de volgende bouwavond begonnen met de, door Frans voor mij gebogen, 5mm stalen hoofdpoten.

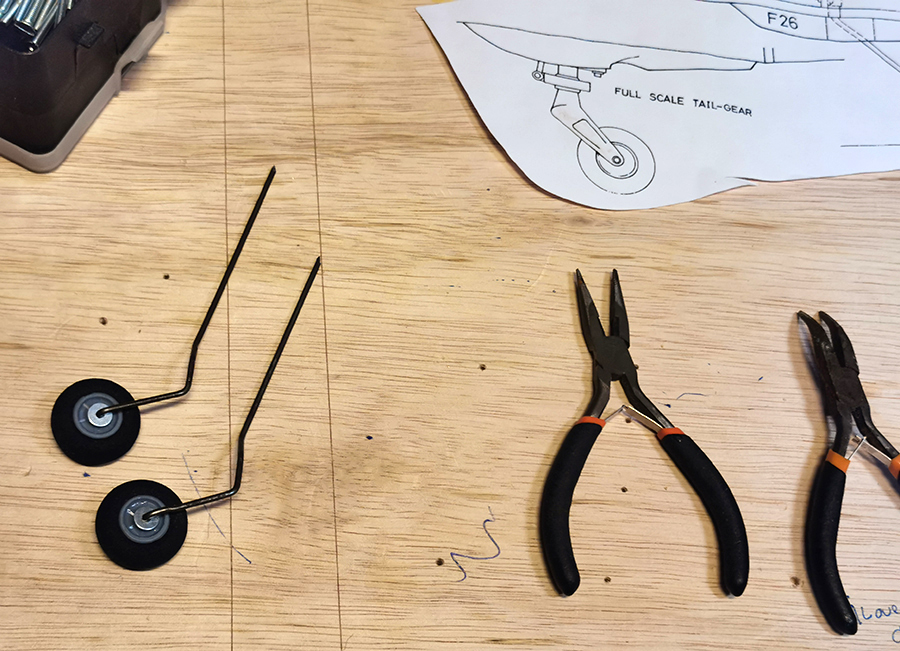

    Beetje toespoor erin getikt en de lengtes bepaald:

    [​IMG]

    Afkorten op de gewenste lengtes:

    [​IMG]

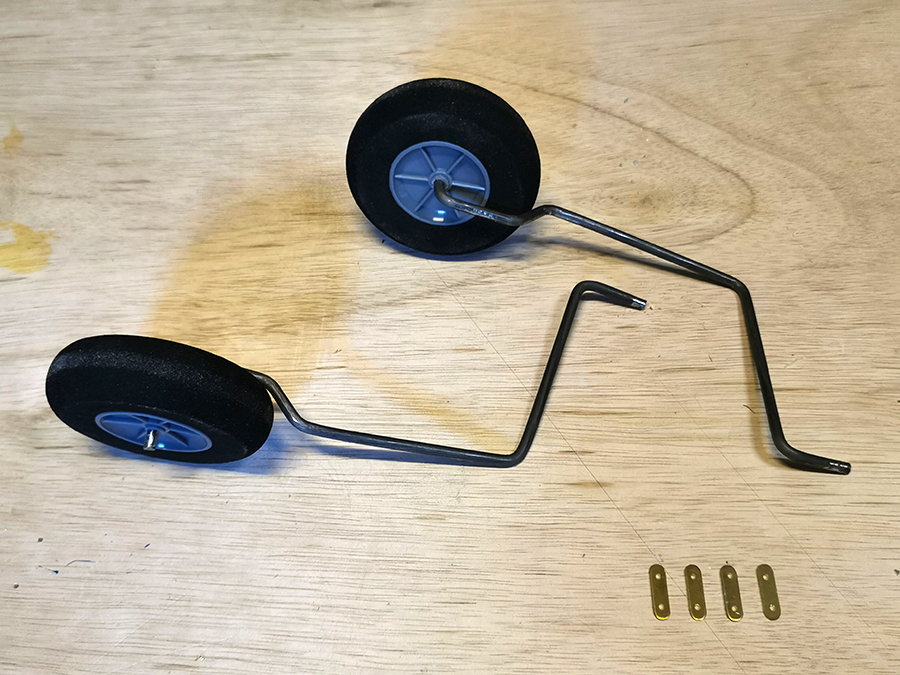

    Velgen iets opgeboord en de wielen passen mooi strak onder de knie.
    Gaatjes in messing bevestigingsplaatjes geboord en klaar voor inbouw:

    [​IMG]

    Sparing in de vleugel vrijgemaakt:

    [​IMG]

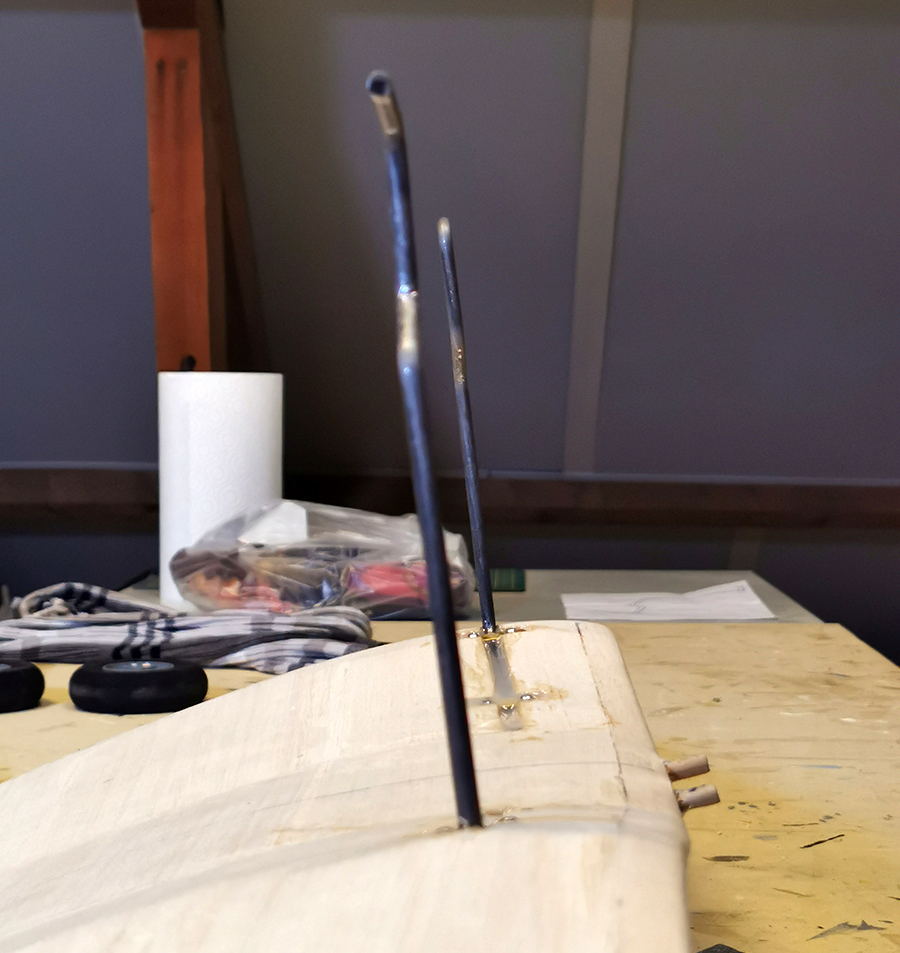

    En mooi parallel in de vleugel vastgezet, de assen staan in horizontale positie onder de vleugel voorlijst:

    [​IMG]

    Met bison staal-epoxy de poten afgewerkt en met balsa de bekleding van de vleugel weer dicht gemaakt:

    [​IMG]

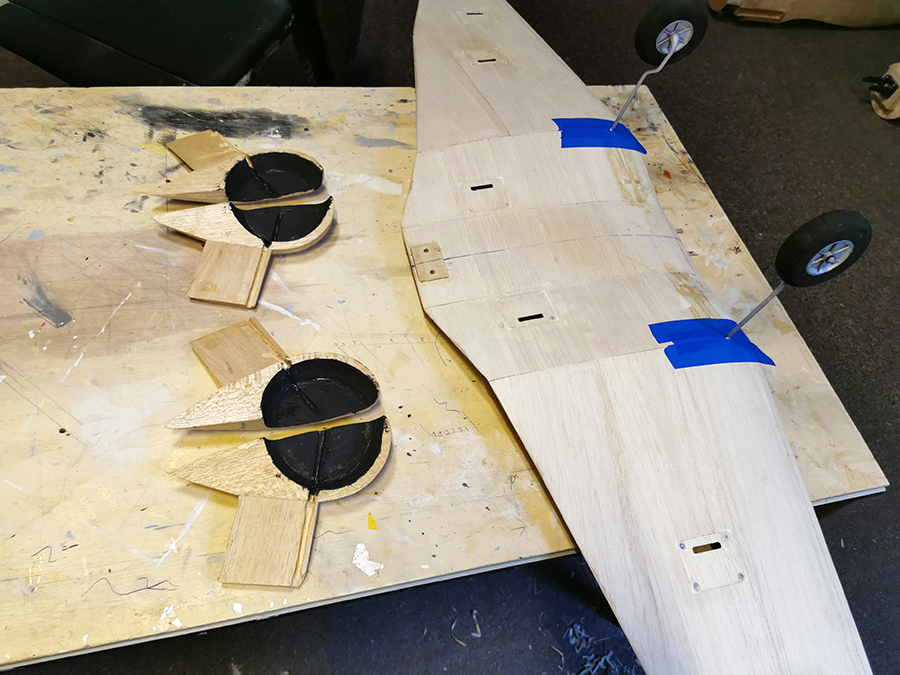

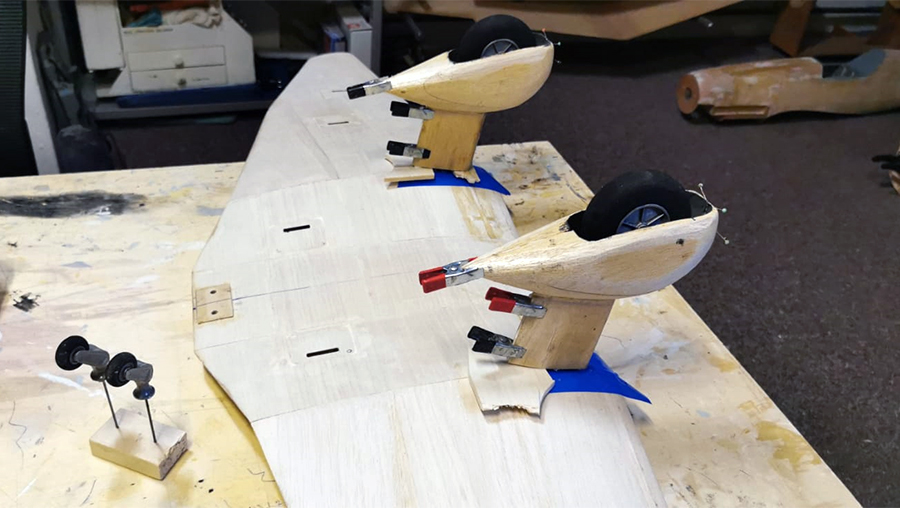

    De wielbakken klaarmaken voor bevestiging:

    [​IMG]

    Groeten, Ramses
    .

    roberthabraken, juwi, Bart83 en 1 andere persoon vinden dit leuk.
  16. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    .

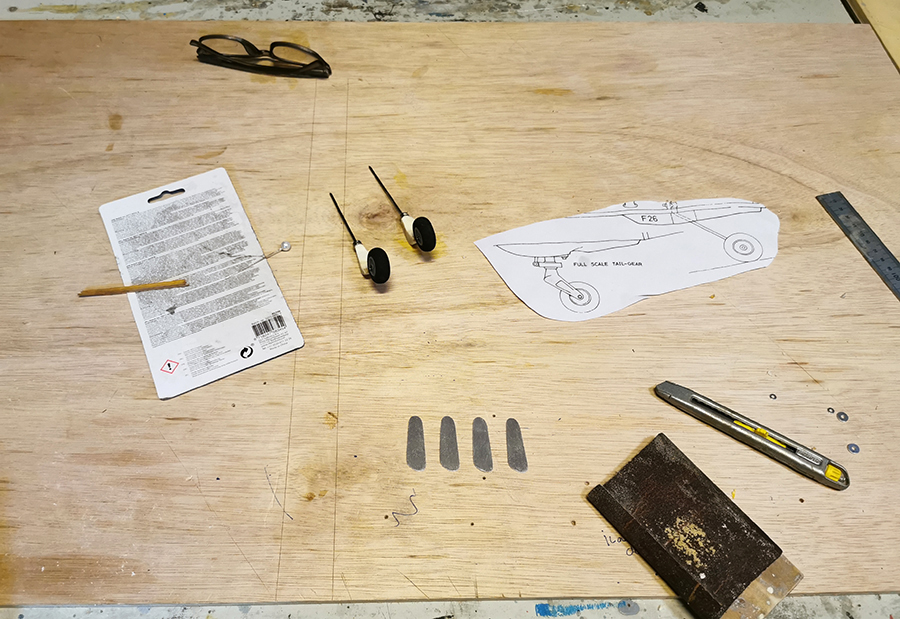

    Frans heeft mijn hoofdpoten gebogen, ik heb voorgesteld de staartwieltjes te maken.
    Niet geheel schaal, maar wel wat meer vorm dan een kaal staaldraadje.
    Eerst de ruwe vorm uit 2mm staaldraad gebogen:

    [​IMG]

    Knietjes opgedikt met balsa en wat ingedikte epoxy.
    Van 1mm dik aluminiumplaat 4 wangen gemaakt:

    [​IMG]

    In elkaar gelijmd met 30 minuten epoxy:

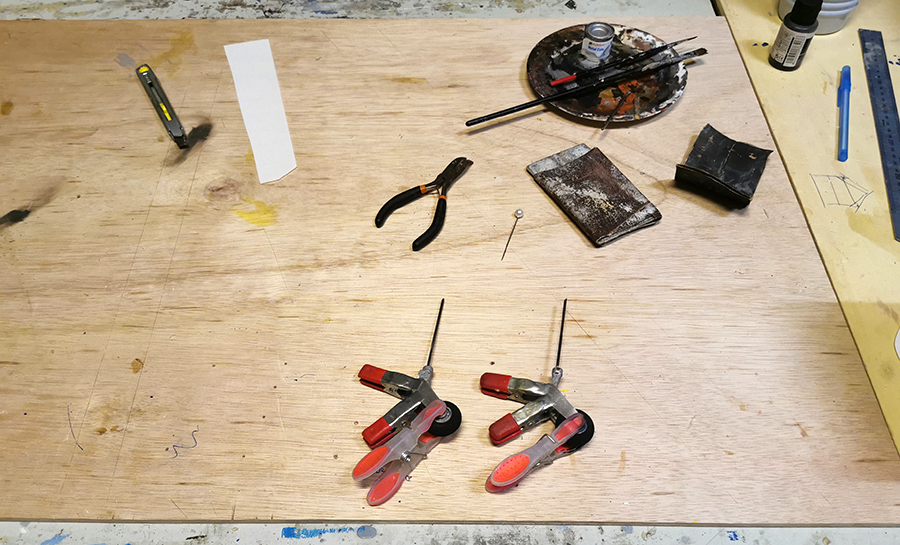

    [​IMG]

    Staartwieltjes staan te drogen en de wielkappen vastgelijmd met 30 minuten epoxy:

    [​IMG]

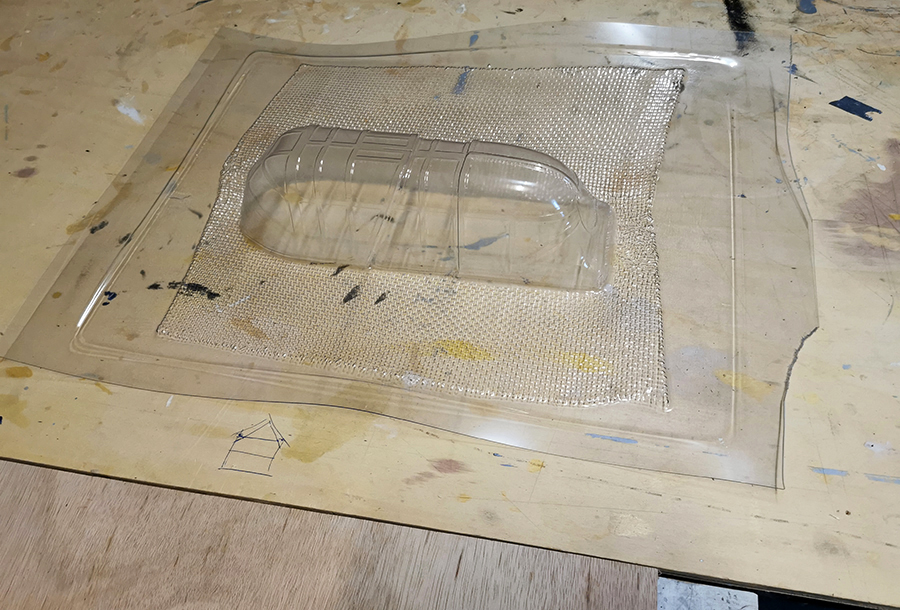

    Frans heeft bij Hobby-In een cockpitkap laten trekken van de Marutaka Stuka zoals die oorspronkelijk in de bouwdoor zat:

    [​IMG]

    Extra dikke kwaliteit want wij gaan deze kap volgieten met gips en dan bewerken.
    De randen van het cockpitframe zijn heel erg dik opliggend en die gaan we van onze plug straks afschuren.
    Het wordt dan een gladde cockpitkap, waar we straks zelf d.m.v. aluminiumtape een frame over gaan maken.

    Groeten, Ramses
    .

    Laatst bewerkt: 24 dec 2020
    roberthabraken, juwi en Bart83 vinden dit leuk.
  17. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    .

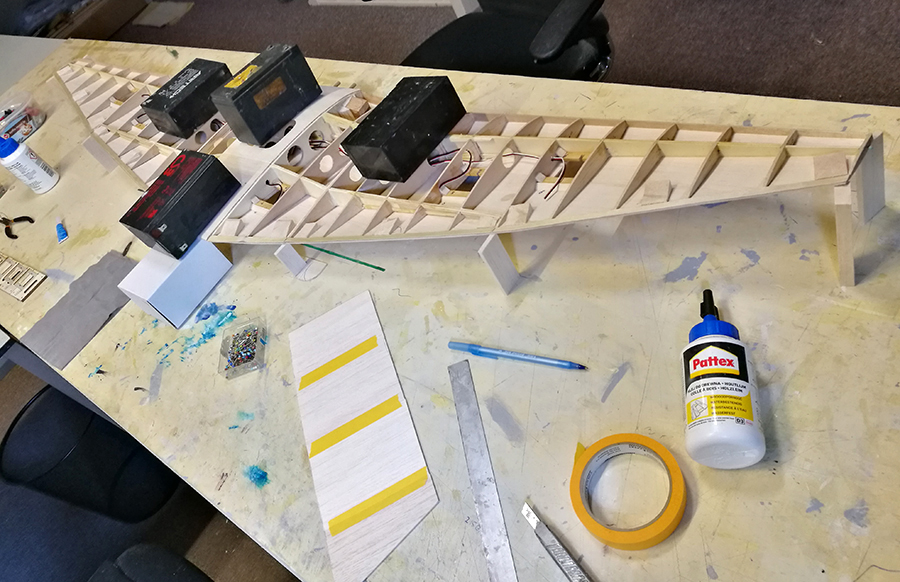

    Zover het thuis voorwerken de afgelopen weken, gisterenavond was het weer Stuka bouwavond! :yes:

    [​IMG]

    Frans heeft het kielvlak verlijmd en de vleugel, na steeds goed meten en controleren, klaargemaakt voor de rompbevestiging aan de achterzijde.
    Ook heeft hij de pennen voor de vleugelbevestiging aan de voorzijde op de vleugel gefixeerd.
    Die pennen worden later in de buik onder de vleugel ingebouwd.

    Ik heb het staartwieltje in m`n romp gelijmd met 30 minuten epoxy en ben verder gegaan met de wielkappen:

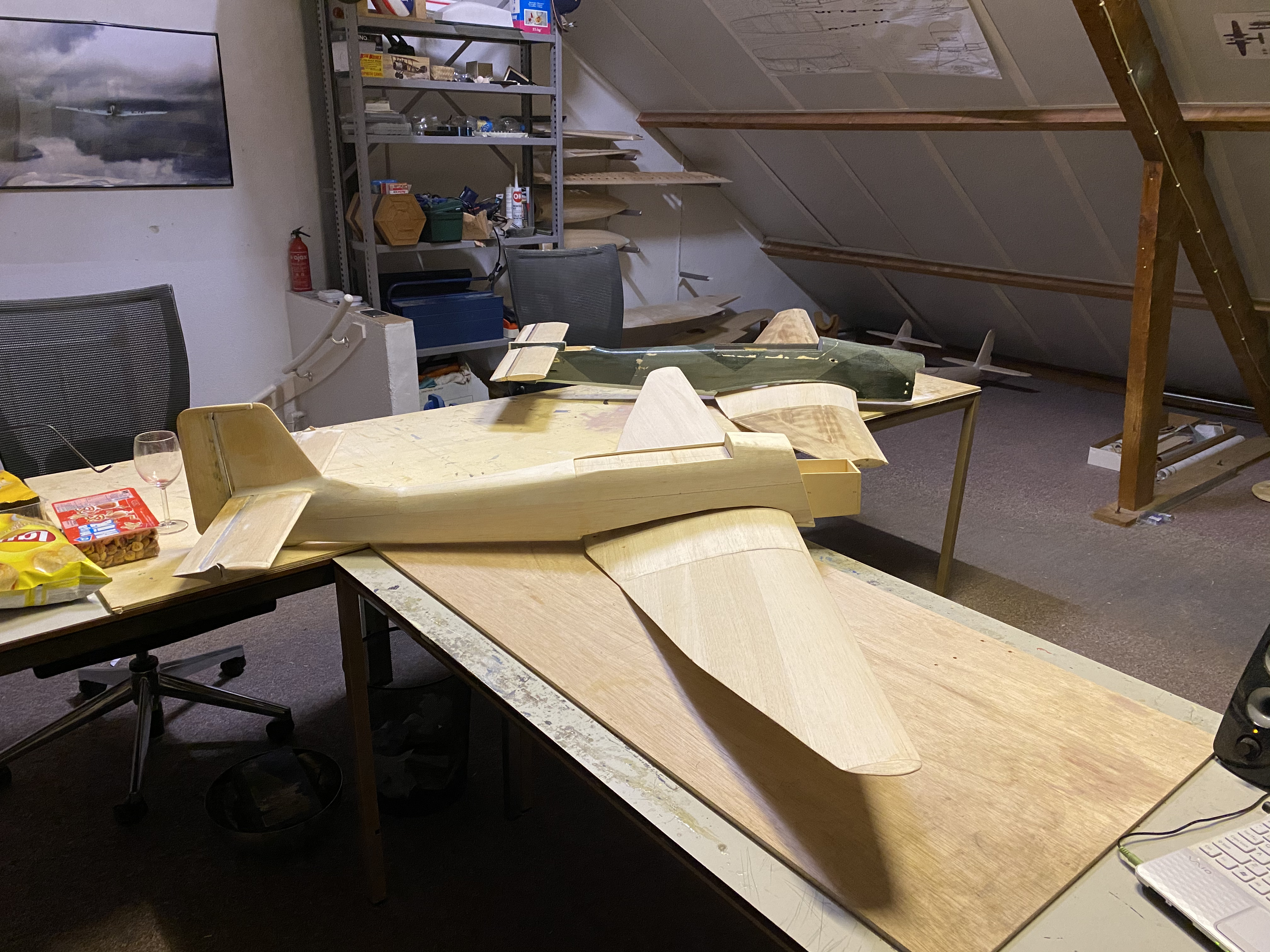

    [​IMG]

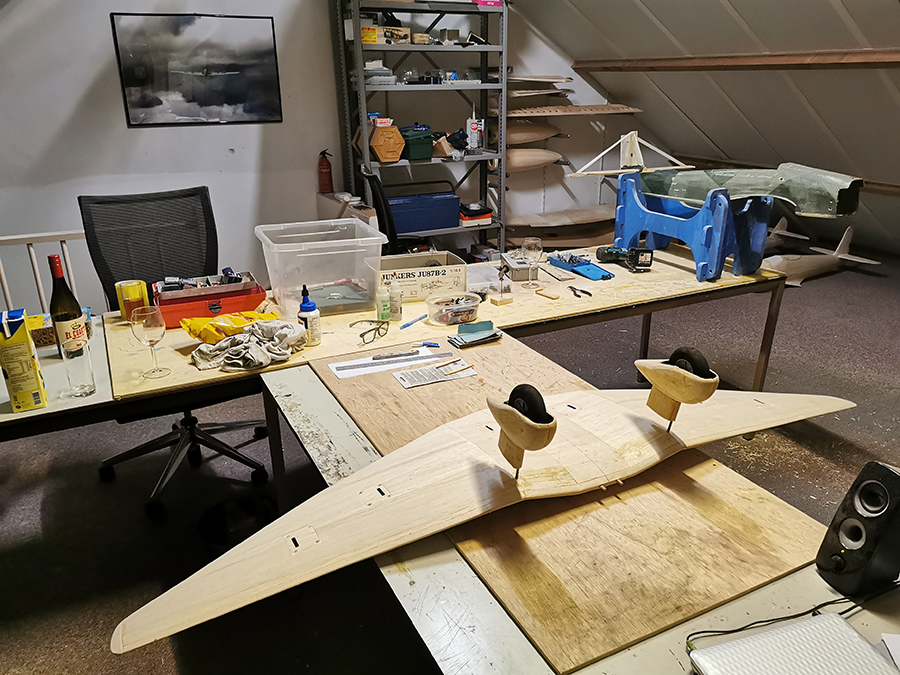

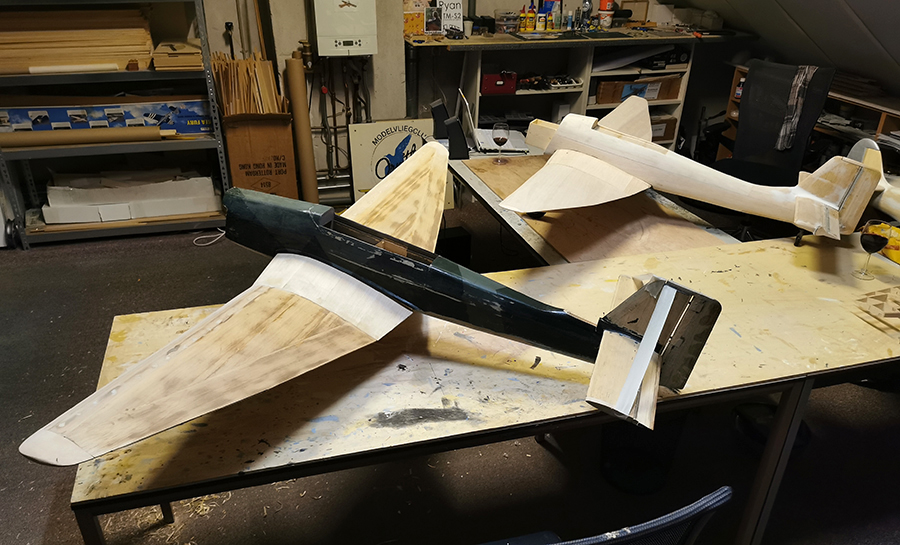

    En toen een kleine mijlpaal in de dual bouw van onze Stuka`s!

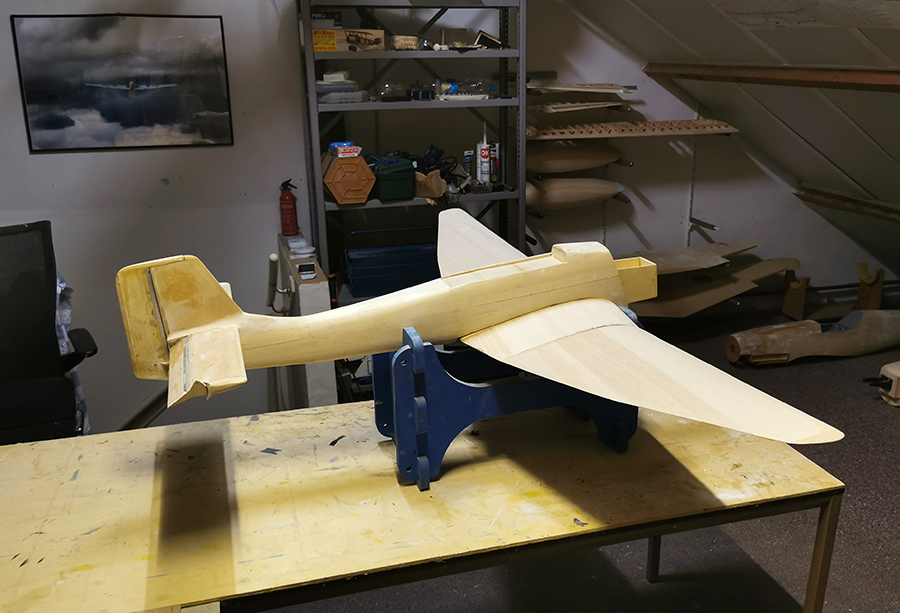

    Ze staan allebei op eigen benen :beer:

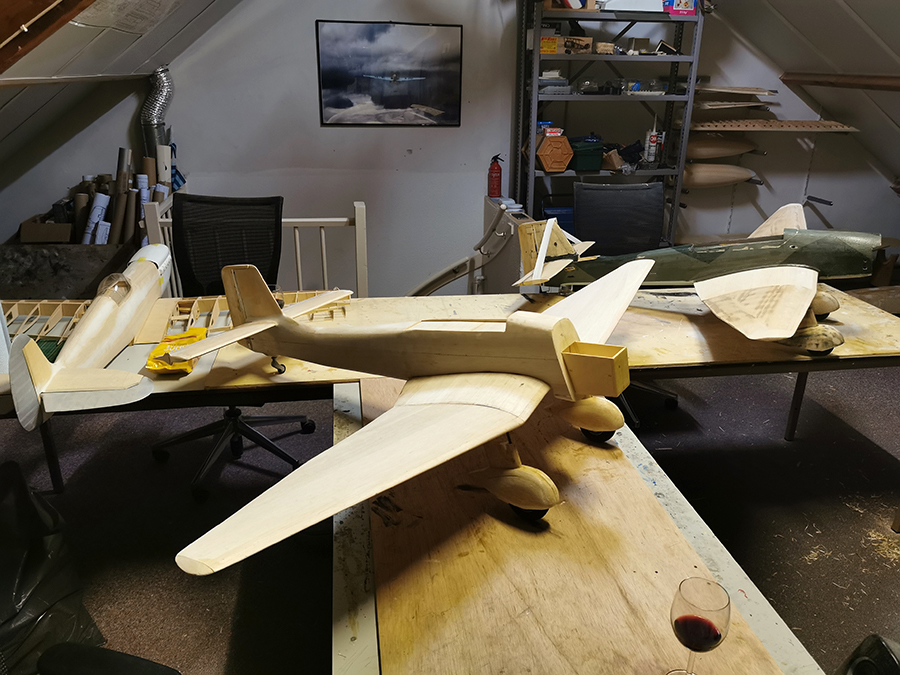

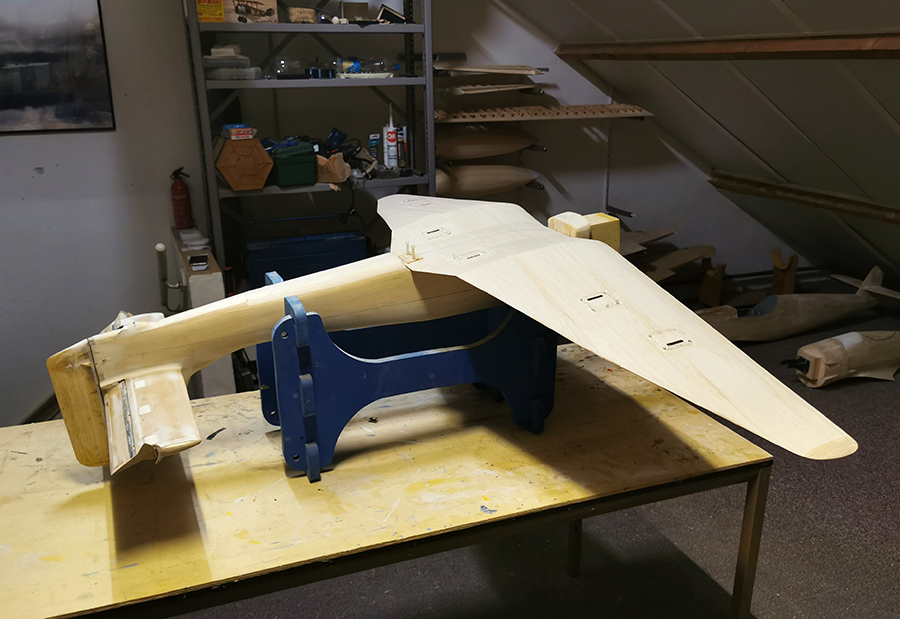

    [​IMG]

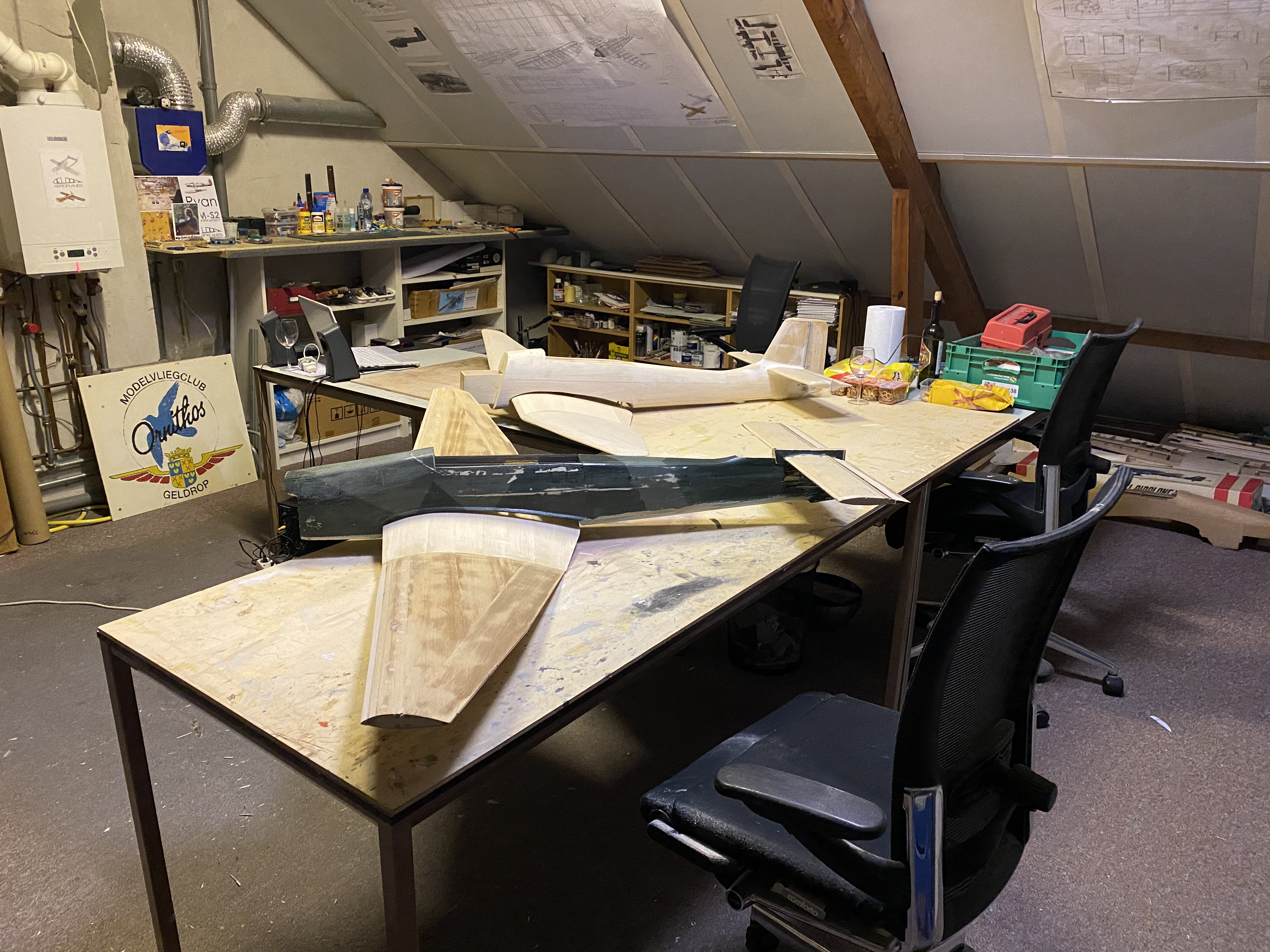

    [​IMG]

    [​IMG]

    [​IMG]

    Namens Frans en mij:

    [​IMG]

    Groeten, Ramses
    .

    Santman, juwi, Bart83 en 1 andere persoon vinden dit leuk.
  18. Fred Cassidy

    Fred Cassidy

    Lid geworden:
    19 nov 2018
    Berichten:
    10
    Locatie:
    London
    Great stuff! Have a safe and merry Christmas and a lot of fun building in 2021!

    Ramses vindt dit leuk.
  19. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.229
    Locatie:
    Haarlem
    Mooie voortgang mannen!

    fransspitfire en Ramses vinden dit leuk.
  20. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.779
    Locatie:
    Oostvoorne
    Mooi werk weer heren. Het is een leuk verslag om te volgen.
    Zie ik daar naast jullie Stuka's een spit op de bouwplank?

    Mvg,

    Bart

    fransspitfire vindt dit leuk.
