BERGFALKE MU 13 mijn eerste schaalmodel

Discussie in 'Zweef Schaalmodellen' gestart door ISOLA2, 13 feb 2019.

  1. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Top Dirk :thumbsup:

    Overzicht van wat je opgaf, zo heb ik het begrepen

    Wortel

    [​IMG]
    Midden

    [​IMG]

    TIP

    [​IMG]

  2. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.123
    Locatie:
    Utrecht
    Niet helemaal goed. Je hebt nog steeds HQ/W-3/x
    Download dit : HQ-W-strak%20Mu13.7z
    Wortel : HQ-W-2,5-12
    Midden : HQ-W-2,5-10
    Tip : HQ-W-2,25-10-mod xd-xw
    Geen verdraaiing, of max. 0,5 graad.

  3. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Bedankt Dirk :beer:

    Dat zijn ze dus ?


    [​IMG]

    [​IMG]

    [​IMG]

  4. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.123
    Locatie:
    Utrecht
    Yep.
    De 1e en de 2e zijn gelijk aan elkaar behalve qua dikte.

    De 3e heeft 2,25% welving ipv. 2,5%
    Maar belangrijker:
    - het dikste punt ligt daar op 29% van de koorde ipv. 33%
    - het maximum van de welving ligt op 40% ipv. 48%
    Door de kleinere welving is de nul-lift-hoek iets kleiner (dit is aerodynamische tipverdraaiing)
    Door het naar voren halen van dikste punt en max. welving bereik je dat de kromming van het oppervlak van de bovenkant van het profiel geleidelijker verloopt, daardoor kan de luchtstroom het profiel makkelijker blijven volgen. Ook (juist!) bij kleinere Reynolds-getallen.
    [​IMG]

    De verschillen in de polaire (juist bij lage Re-getallen):
    De meest gevlogen Cl's liggen rond de 0,6
    [​IMG]

  5. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
  6. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.123
    Locatie:
    Utrecht
    Ik heb niet perse 80000 gekozen. Eerst 120.000, daarna 100.000 en toen 80.000. Tot 80.000 nam het voordeel steeds meer toe. Kleiner ben ik niet gegaan omdat me dat onrealistisch voorkwam. 80.000 zit gevoelsmatig al op de grens ...

  7. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Net wat ik bedoel Dirk , lager en we zijn in overtrokken toestand, met dit gewicht en vleugel opp. al een lift coif. 1,04

  8. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.208
    Locatie:
    Kortrijk
    Voor mijn Bergfalke zit ik met een wortelkoorde van 250 mm en tipkoorde 130 mm.
    Wat betreft het profiel adviseer ik een gewoon Clark Y profiel.
    Of een selig 7055.
    Beide profielen laten zich gemakkelijk bouwen en presteren meer dan behoorlijk.
    Mvg,
    Aurectar

    Laatst bewerkt: 5 mrt 2019
  9. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.208
    Locatie:
    Kortrijk

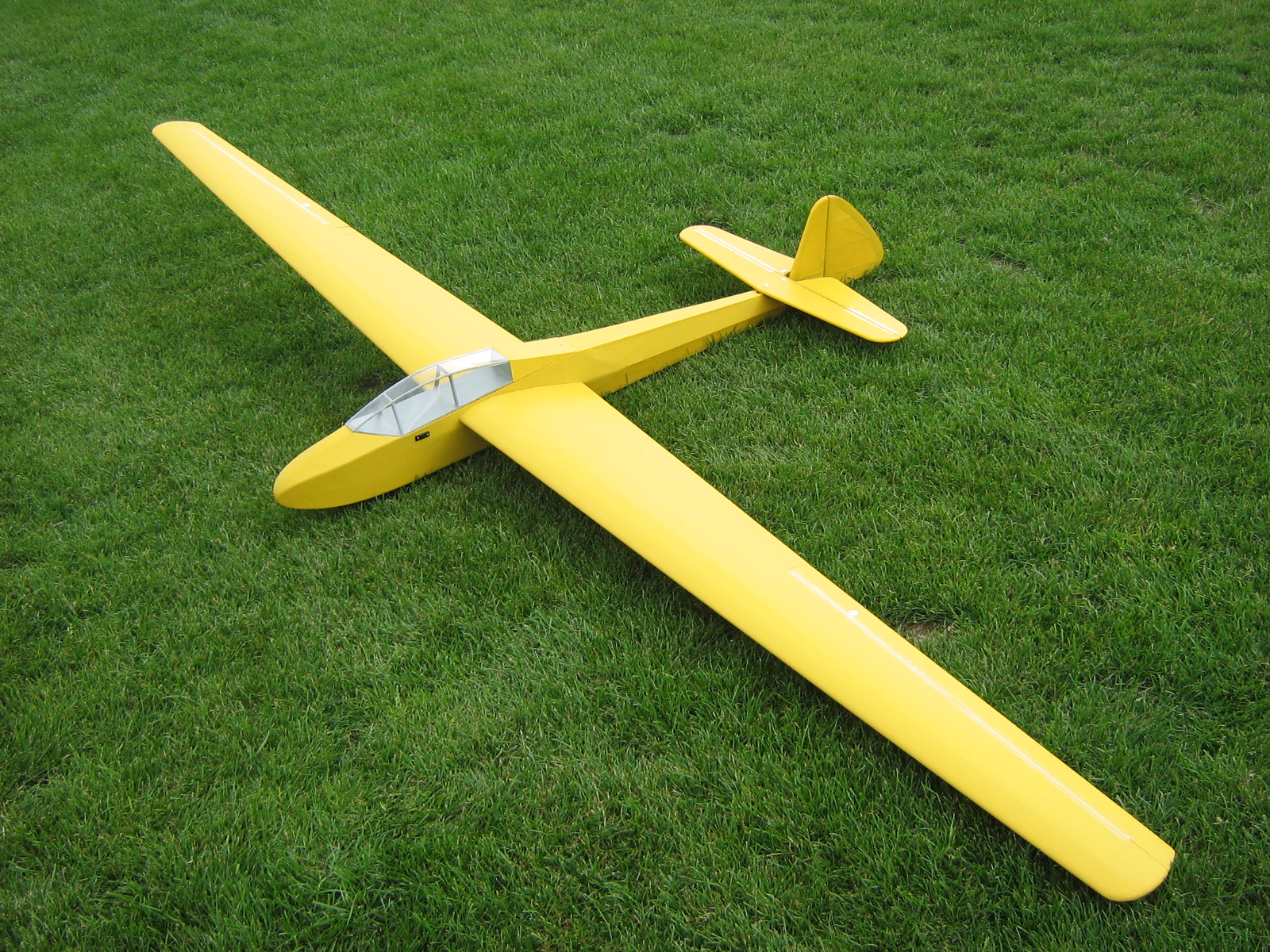

    Dit zijn de profielen die ik aangewend heb voor mijn Bergfalke.
    Genereren een zeer realistisch vliegbeeld.
    Zelfs bij behoorlijke windsnelheden.

    [​IMG]

    Ter vergelijking een toestel (de Harbinger) met ongeveer dezelfde afmetingen, zie RETROPLANE.

    Envergure: 2,95m
    Longueur: 1,29m
    Echelle: 1/6.2
    Surface alaire: 56 dm²
    Masse: 2900 Gr
    Plomb centrage: 200 Gr
    Charge alaire: 51 Gr/dm²
    Allongement: 14.5
    Centrage 34% : 10 mm en avant du B.A à l'emplanture
    Profil aile: Clark Y
    Dièdre 2.5° à chaque aile
    Profil stab: naca 009
    Vé longitudinal 2°
    Radiocommande 5 voies:
    Accus: 4 x 1700 mah NiCad
    -Direction: +/- 40mm
    -Profondeur: Petits débattements +10mm / -15mm . Grands: +20mm / -25mm
    -Ailerons: Petits débattements +5mm / -10mm . Grands: +10mm / -20mm
    -Crochet de remorquage
    -Aérofreins

    PH_AJH vindt dit leuk.
  10. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    De selig 7055 heb ik geen cordinaten van, de HQw profielen wel en het prog. dat ik nu heb kan ik gemakkelijk mallen afdrukken om kernen te snijden.
    De tekening die ik nu heb geeft voor een span van 3000 mm een koorde van 280 mm, heeft je bergfalke meer span ?

  11. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.208
    Locatie:
    Kortrijk
    Neen, deze die ik gebouwd heb is juist 3000 mm spanwijdte.

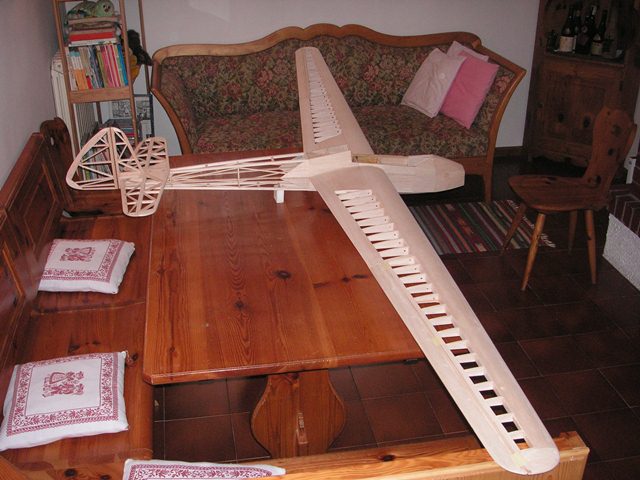

    Dit is de semi-scale Bergfalke MU 13 E van de MRA werktekening die ik gebouwd heb.
    Ik heb een paar persoonlijke wijzigingen aangebracht.
    Zoals het profiel en de vleugelconstructie.
    Dus niet zoals deze op de foto boven maar op deze hieronder.


    Mijn Bergfalke (hierboven) is de MU 13 E versie.

    Wil ik ook nog vermelden dat in de real-scale Bergfalkes verscheidene versies bestaan.
    Je hebt de MU 13 met zijn verscheidene versies en daarnaast nog de bergfalke I, II, III en IV.
    Zo heeft de Bergfalke II een vleugel in omgekeerde pijlvorm (4 graden).
    Dit vertaald zich ook in de modelbouwversies.

    Mvg,
    Aurectar

    Laatst bewerkt: 5 mrt 2019
    JHvdK vindt dit leuk.
  12. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.123
    Locatie:
    Utrecht
    Ik kan je de .DAT coördinaten van vrijwel elk profiel leveren. Zelf kun je ook bijna alles vinden via:
    - https://m-selig.ae.illinois.edu/ads/coord_database.html
    - https://tracfoil.com/tracfoil/de/airfoilsD.html

  13. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Bedankt .
    Is de tracfoil nuttig om te testen en eventueel aan te kopen ?

  14. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    @ Aurectar, is de koorde echt 35 cm op je foto ? Ik heb gekozen voor het model met de rechte vleugels en geen centrale ligger, zoals op je foto.

  15. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.208
    Locatie:
    Kortrijk
    Sory, had ik gezegd 35 cm.
    Het moet 25 cm voor de wortels zijn en 13 cm voor de tippen.
    Wat bedoel je met geen centrale ligger???

  16. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Bovenkant romp heeft bij sommige modellen een centrale ligger .

    Heb een proef gedaan om schuim te snijden , met mijn nieuwe regelbare lader. Reactor 250 W 10 A heeft een functie foam snijden .
    Stroom, spanning en tijd instellen

    Snijdraad rené 41 wgl 27 0.35 mm lengte 75 cm , spanning 15 V stroom 1.5 A

    Laatst bewerkt: 6 mrt 2019
  17. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Spanten afgedrukt en op triplex geplakt,
    Ieder spant heeft een verlengde bovenkant en word via een latje omgekeerd op de bouwplank geschroefd en uitgelijnd.

    [​IMG]

    flymax, Hans V, Ariel en 1 andere persoon vinden dit leuk.
  18. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Spanten klaar liggers passen.

    [​IMG]

    [​IMG] [​IMG] [​IMG]

    Hans V vindt dit leuk.
  19. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.123
    Locatie:
    Utrecht
    Gebruik je daar kwart-ronde latten van de 'Gamma' voor? Waarom? Ik denk dat goed vurenhouten latten flink sterker zijn.
    Enne ... de spanten nog niet uitgehold? Achteraf is dat veel lastiger, zo niet onmogelijk (zonder de boel te beschadigen).

  20. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Kwart-ronde latten zijn inderdaad van de bouwmarkt , HUBO, weet niet of dit de zelfde zijn of welk hout dit is ?
    Grote lengte en goedkoop :) en verwerken gemakkelijk
    Heb deze nog gebruikt , mooi glad hebben een fijne nerf , nat ook goed te buigen.
    De spanten worden nog uitgehold, alles kan nog gewoon uit elkaar
    Als de uitsparingen voor de liggers klaar en zijn haal ik alles los , hol de spanten uit en zaag de hulpstukken gedeeltelijk door.
    Dan pas word alles op de bouwplaat geschroefd en de liggers op de spanten gelijmd,

    Denis Didier vindt dit leuk.
