Bouw binnenvaartschip

[Jaap.B]

Ook bezig met schroef as en motor heb gezien veer koppeling bij iemand anders dit geeft minder herrie dus hier ook mee bezig en smeer pijpje op as
Als fundatie voor motor printplaat ingelijmd dit omdat messing stelboutjes kan vast solderen en als motor niet bevalt zonder schade maken zo wat anders in kan worden gemaakt



[Jaap.B]

En nu volgende kiel of scheg ben hier nog niet over uit wat ik hier doe heb hier over al enige discussie gehad.
Dat het niet zit onder een schip uit die tijd weet ik ook wel maar dit was een sleep rijnaak volgens tekening zonder motor.
boeg is al anders geworden enzv schip ook hoger gemaakt is mijn eerste bouw projeckt

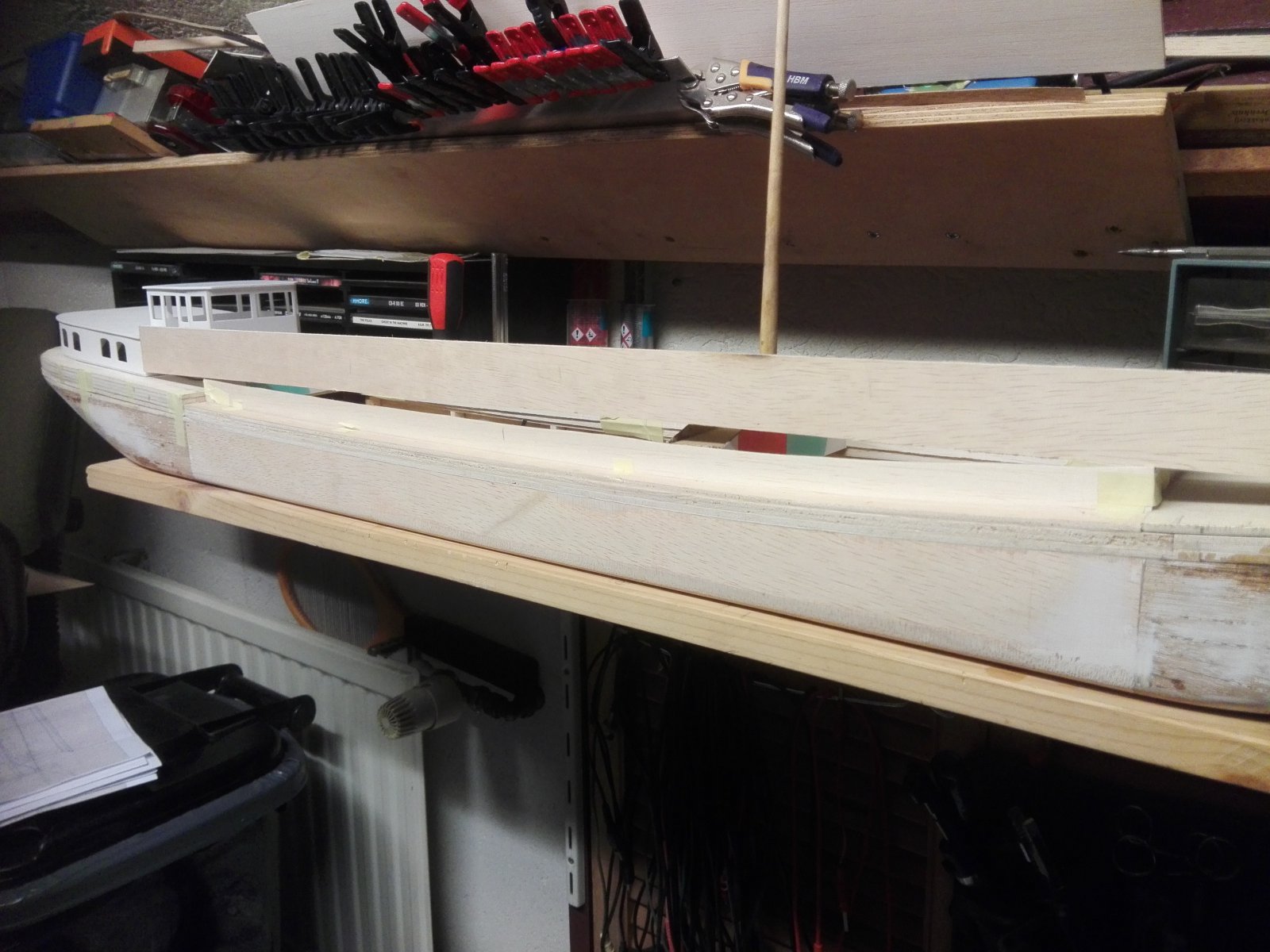

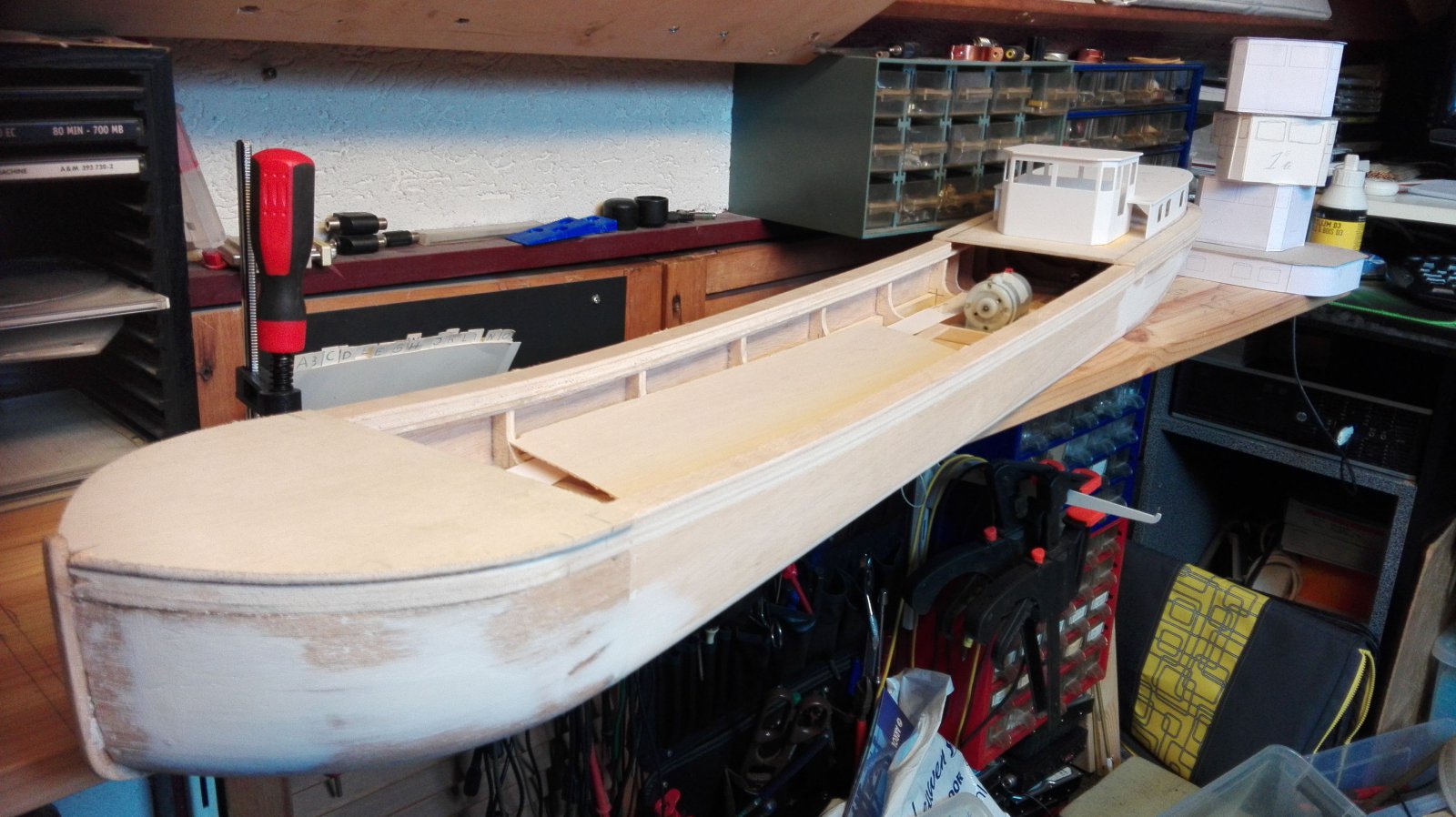

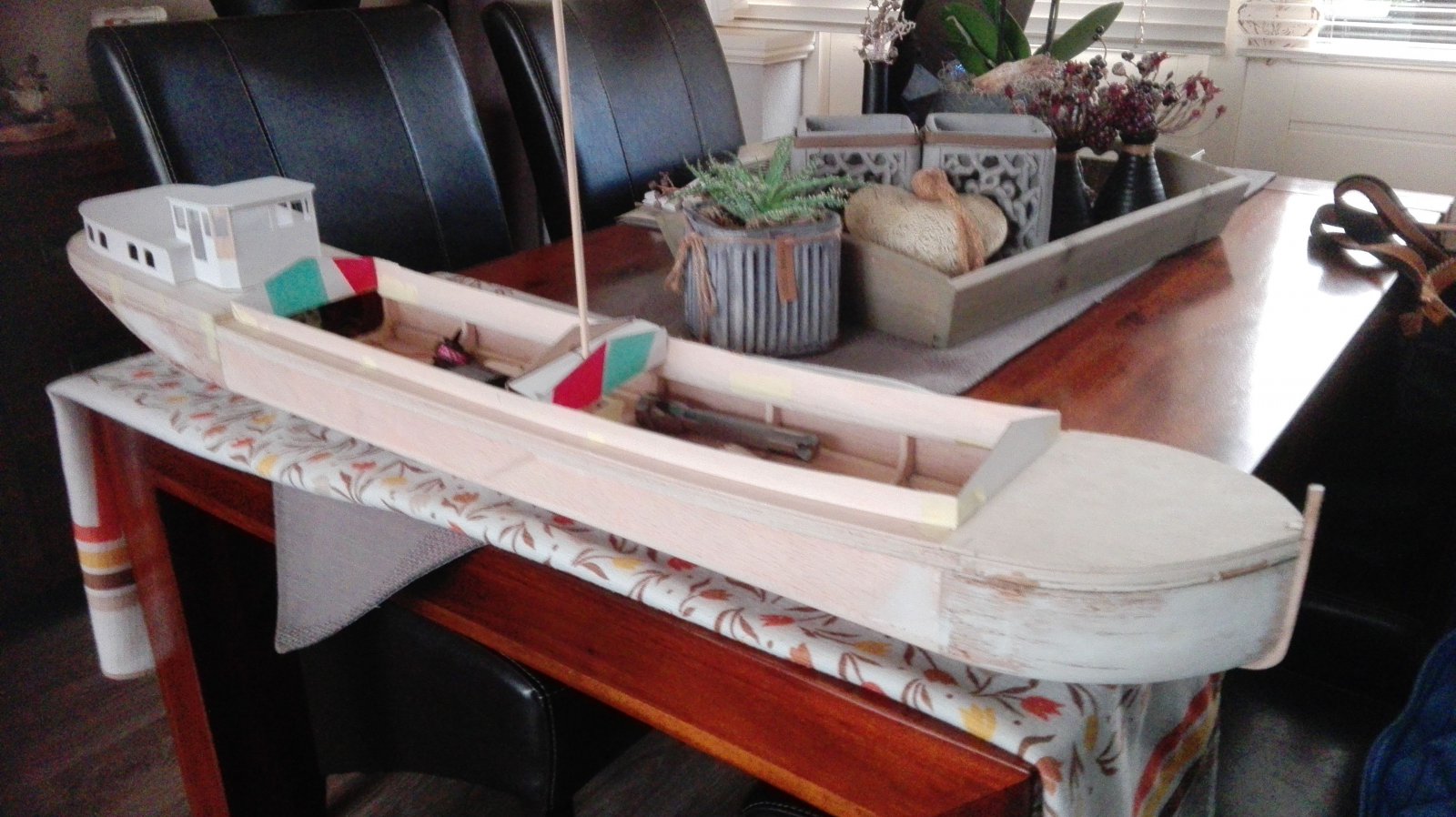

Hier onder mijn interpretatie en daar na hoe nu is zit nog met plakbandjes vast.
Triplex word wel dunner in uit eindelijk resultaat den 2mm.
Weet niet of eerste foto vaareigenschappen benadeeld bevorderd of niets beïnvloed.
Hoor jullie menging wel hi



[Bert V]

Mooi Werk Jaap!



[reneke100]

Werk al ruim 30 jaar op scheepswerf en machinefabriek.
Heb meerdere van die omgebouwde sleepkasten gezien.
De hak komt er meestal wel iets onderuit maar loopt nooit zover door naar voren.
Dit om ervoor te zorgen dat bij lekkage water en/of olie niet bij elkaar kan komen.
Het is namelijk een dubbelplaat die tegen vlak aanzit.
Er staat origineel( zal ook wel op tekening staan)een waterdicht schot daar binnen.
Daar moet je niet voorbij gaan.
Alle andere dingen zijn geheel vrij naar eigen inzicht uitgevoerd.



[Jaap.B]

Werk al ruim 30 jaar op scheepswerf en machinefabriek.
Heb meerdere van die omgebouwde sleepkasten gezien.
De hak komt er meestal wel iets onderuit maar loopt nooit zover door naar voren.
Dit om ervoor te zorgen dat bij lekkage water en/of olie niet bij elkaar kan komen.
Het is namelijk een dubbelplaat die tegen vlak aanzit.
Er staat origineel( zal ook wel op tekening staan)een waterdicht schot daar binnen.
Daar moet je niet voorbij gaan.
Alle andere dingen zijn geheel vrij naar eigen inzicht uitgevoerd.

Ha Renke
Bedankt voor je uitleg.
Staat niet op tekening heb vage tekening en voor de rest alles volgens foto,s wat ik zie op internet.
En inderdaad ik geef er mijn eigen draai beetje aan maar let wel goed op schaal 1:50 en wat echt bestaat.
Is ook mijn eerste boot die echt moet gaan varen.



[Jaap.B]

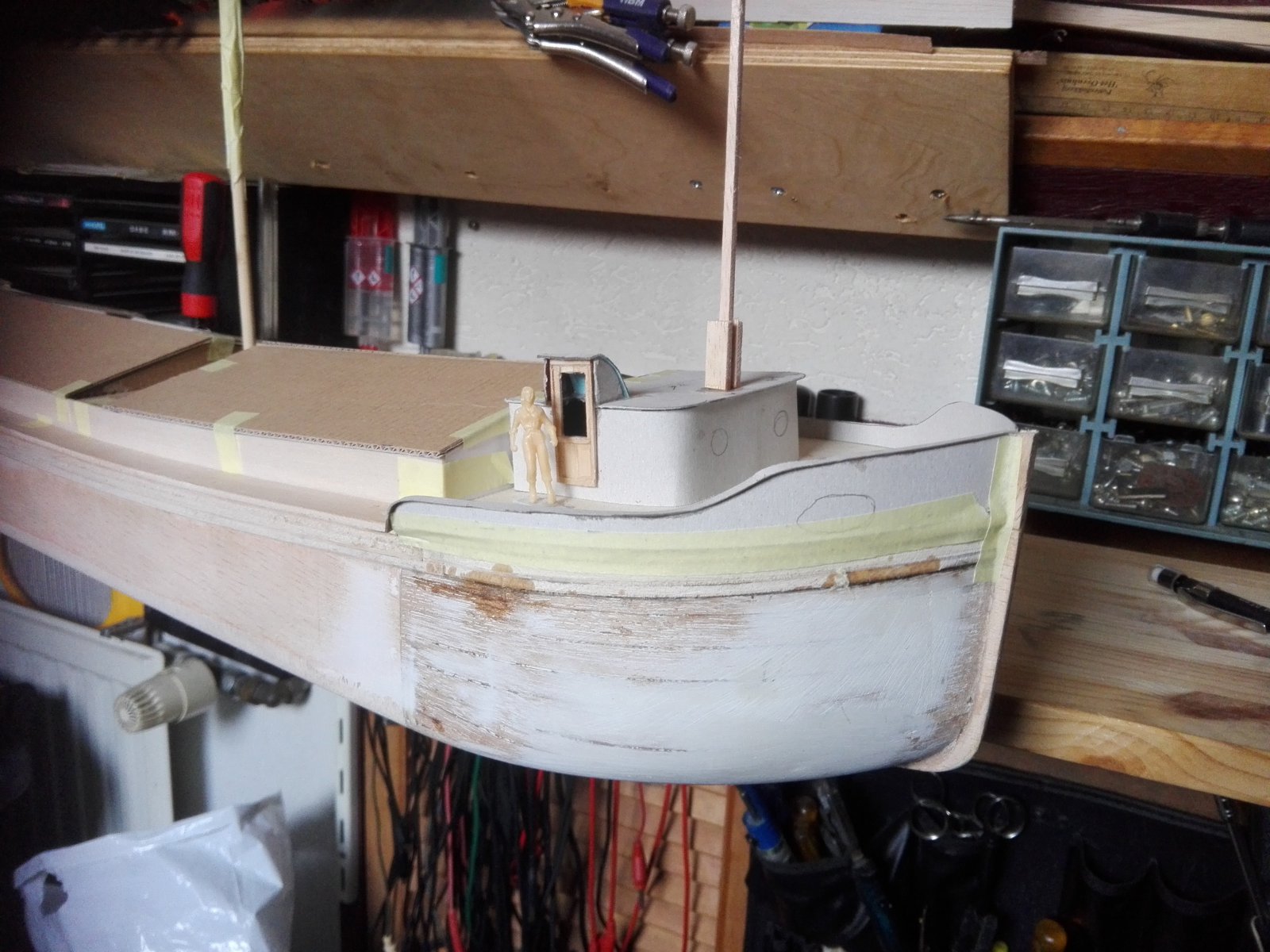

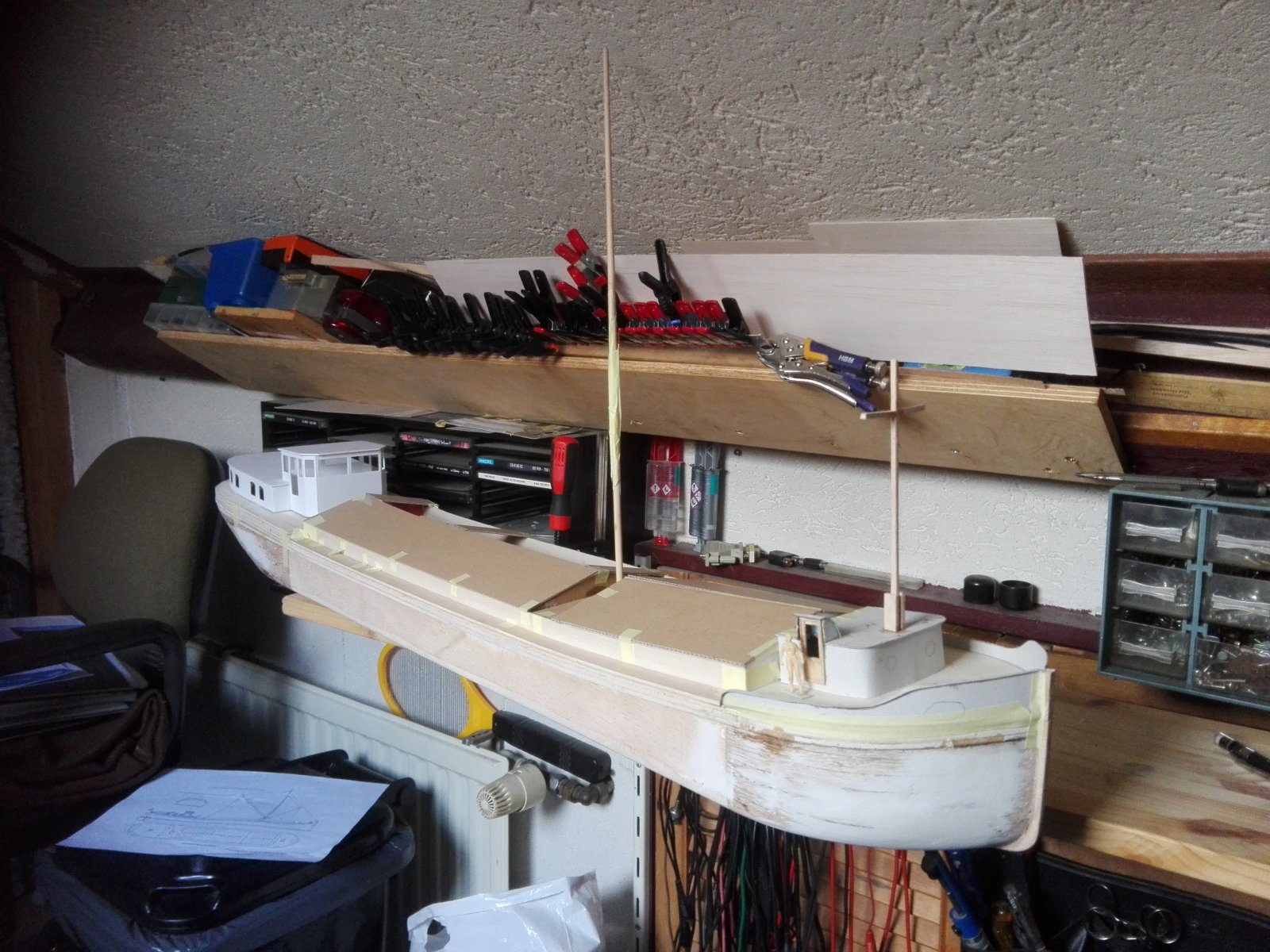

hier nog wat foto's beetje knutselen met karton hoe het ongeveer gaat worden deze wat duidelijker
Net ook hele doos houten roer stokjes ont vangen 5mm breed 1mm dik 110mm lang is bedoeling hier dekplanken van te maken en ook stuurhut mee te bekleden.



[Jaap.B]

dit is klein proef stukje met houten roer stokjes word denk een hele klus om dit netjes te doen.
en trapje hi om te zien hoe dit er uit gaat zien moet uiteraard smaller maar is voor inzicht te verkrijgen.
zo dit voorlopig zo weer eerst maar weer wat verder bouwen voor ik nieuwe foto,s plaats
oja komend weekend naar goes modelbouw beurs nog nooit geweest ben benieuwd wat ik daar allemaal tegen kom.



[k-k]

Jaap, Bij het bekleden van de stuurhut wel rekening houden met panelen en raamlijsten. Aan onder en bovenkant van ramen en deuren een horizontale lijst. Hierbij een paar voorbeelden van twee stuurhutten rond 1952 met wat andere details. Kijk anders even in het bouwverslag van sleepboot Maarten. Zelfde niveau als de trawler van Jan Blonk. Gr. Klaas.
https://www.modelbouwforum.nl/threads/sleepboot-maarten-in-aanbouw.96933/page-34



[Jaap.B]

Jaap, Bij het bekleden van de stuurhut wel rekening houden met panelen en raamlijsten. Aan onder en bovenkant van ramen en deuren een horizontale lijst. Hierbij een paar voorbeelden van twee stuurhutten rond 1952 met wat andere details. Kijk anders even in het bouwverslag van sleepboot Maarten. Zelfde niveau als de trawler van Jan Blonk. Gr. Klaas.
https://www.modelbouwforum.nl/threads/sleepboot-maarten-in-aanbouw.96933/page-34


Bekijk bijlage 354809

Bekijk bijlage 354815

Ha klaas mooie foto,s denk van je zelf in je jonge jaren.
Wat betreft stuurhut bekleden ik doe wat binnen mijn macht ligt denk dat het hoge niveau van sommige bouwers ik nog niet heb.
Ik ben 10-11-2019 begonnen aan dit project heb wel al veel opgestoken van andere verslagen en mijn toekomstig schip heeft al veel aanpassingen ondergaan hi maar neem dit allemaal mee ook aan deze twee foto,s die jij mee stuurde heb ik weer wat meer informatie hi
Trouwens sta jij nog met je schepen in Goes komend weekend zo ja laat even weten waar je staat ongeveer kan ik je schepen bewonderen en praatje maken.

Groetjes Jaap



[k-k]

Hallo Jaap. Als ik naar Goes ga wordt het zondag. Kom gewoon als kijker. Ben niet lid van een club, maar zie altijd wel een bekende voor een praatje.
De bovenste foto is van het schip waar ik in 1955 als kind op terecht kwam. De foto stamt ergens uit begin jaren 60. Links een neef en rechts mijn vader die toen schipper op dat schip was. De tweede is uit 1966 en toen was ik net zelf schipper. Ben tot 1972 blijven varen en daarna op een raffinaderij in Europoort gaan werken. Over 14 dagen ben ik 15 jaar pensionado. Je kunt die deuren en ramen ook een stuk eenvoudiger maken natuurlijk. Hieronder een plaatje met een nepdeurtje gemaakt van een spaan hout dat in een sigarendoosje zat. En mochten je houtjes opraken dan heb ik er nog wel een paar honderd voor je.
Op 22 febr. van 10 -16 uur is er modelbouw en stoom te zien in de Swaensvoet te Nieuw Beijerland. Eens kijken of het in mijn agenda past. Gr. Klaas.



[Jaap.B]

Hallo Jaap. Als ik naar Goes ga wordt het zondag. Kom gewoon als kijker. Ben niet lid van een club, maar zie altijd wel een bekende voor een praatje.
De bovenste foto is van het schip waar ik in 1955 als kind op terecht kwam. De foto stamt ergens uit begin jaren 60. Links een neef en rechts mijn vader die toen schipper op dat schip was. De tweede is uit 1966 en toen was ik net zelf schipper. Ben tot 1972 blijven varen en daarna op een raffinaderij in Europoort gaan werken. Over 14 dagen ben ik 15 jaar pensionado. Je kunt die deuren en ramen ook een stuk eenvoudiger maken natuurlijk. Hieronder een plaatje met een nepdeurtje gemaakt van een spaan hout dat in een sigarendoosje zat. En mochten je houtjes opraken dan heb ik er nog wel een paar honderd voor je.
Op 22 febr. van 10 -16 uur is er modelbouw en stoom te zien in de Swaensvoet te Nieuw Beijerland. Eens kijken of het in mijn agenda past. Gr. Klaas.

Bekijk bijlage 354864

Mooi schip Klaas

Houtjes houten lepeltjes zat hier nu heb gisteren doosje gehad zitten 2000 in duurt wel even voor ze op zijn maar toch bedankt voor aanbod
Maar zit te zoeken naar jou bouwverslagen van binnenvaart schepen kan alleen even niet terug vinden .of hoe je van iemand al zijn bouwverslagen kan selecteren om te bekijken.
Misschien weet jij dit wel hoe dit moet.
Tevens ben ik op zoek naar foto,s van roefje of hut voor op naar laadruim op voor schip.

Met vriendelijke groet Jaap



[k-k]

Jaap, Heb geen binnenvaartschepen in model gebouwd. Wel op gewoond van 1945 tot 1972. Nog even terug naar jouw model. Mis in de opbouw de zeeg of kromming, die in een schip zit. Zie het niet als kritiek, maar meer als aanvulling. Hier een link naar de Watergeus met een roefje voor de stuurhut. https://www.debinnenvaart.nl/schip_detail/5277/
En een link met een aantal roefvoorbeelden. Kijk zelf maar even of er iets voor je bij zit.
https://www.debinnenvaart.nl/binnenvaarttaal/afbeeldingen/onderdelen/roeven.html
Bedankt voor het compliment voor wat betreft mijn coastertje. Bouwverslag via deze link. Lang niet het hoge niveau van Jan Blonk of Jan Walpot, maar wel een parmantig en goed ogend scheepje.
https://www.modelbouwforum.nl/threads/multiknikspant-coastertje.229450/
Verder vaart er nog een tankertje waarvan je in deze link de historie kunt volgen.
https://www.modelbouwforum.nl/threads/bouw-verslag-esso-berlin-raffaele-cafiero.266675/
Ook heb ik twee sleepboten. Bugsier 3 gebouwd in 1976 en later wat verbouwd. Geen verslag, maar wel een leuk filmpje uit 2018.

De tweede sleepboot is Smit Finland. Billing Boats bouwdoos uit begin 80-er jaren. In 2009 begon de bouw als een low budget project. In 2012 mee gaan varen. Ook geen verslag van, maar wel wat over geplaatst op het forum. Op mijn mediapagina wel wat plaatjes.
https://www.modelbouwforum.nl/media/users/k-k.39624/
Een simpel voorbeeld om een houten deurtje te maken:
Twee verticale lijsten aan de buitenkant. Boven en onder eenzelfde brede lijst ertussen. Aan de onderkant van het raam eenzelfde lijst. Om het af te maken het onderste deel vullen met even brede verticale lijsten. Op een plat vlak aan elkaar lijmen, schuren en een paar keer vernissen. Van verpakkingsmateriaal een raampje erin lijmen. En dan heb je eenzelfde soort deurtje als op mijn coastertje. Gewoon een keertje proberen. De eerste is het moeilijkst, de tweede gaat vlotter en bij de derde denk je: Hoe leg ik de lat hoger. Succes ermee! Gr. Klaas.



[Jaap.B]

Beste klaas

Bedankt voor de info.
Maar zit wel degelijk een zeeg in het schip misschien niet goed te zien op foto,s
maar zie volgende foto,s

met vriendelijke groet jaap



[k-k]

Jaap, in het schip (romp) zie ik wel zeeg, maar niet in de roef. Kijk op het eerste plaatje van de link met de roeven. Meer luxe motors in bijgaande link. Waarschijnlijk in de oudere pagina's al foto's verdwenen. Maar je kunt ook vanaf de hogere nrs terug bladeren. Gr. Klaas.

https://www.kustvaartforum.com/viewtopic.php?f=3&t=1165



[Jaap.B]

Ha klaas
Inderdaad Klaas in roef zie ik als ik goed kijk ook kleine zeeg maar laat roef voor wat het nu is .
Is veel werk geweest voor mij en met alle toeters en bellen die er nog aan komen denk ik wel dat het wat word is leer project en stuur hut moet dak ook beetje rond lopen dat ga ik wel aan passen .
Ja en het niveau van Jan Blonk en Jan Walpot en zij er nog enkelen daar zit ik nog niet op en of ik dat haal weet ik niet ben nog maar pas begonnen.
Mijn vader was ook model bouwer was ook zo,n perfectionist in bouwen van wat boten en veel stoom bouw heb wel zijn draaibankje emco 3 met bovenfrees wat nu uit de doos is gekomen.
Staat hier èèn boot van hem is voor mijn zoon als zijn huis klaar is de rest is verdeeld onder de rest van family hi.
Hoop dit weekend veel op te doen aan informatie in goes en ook aan MBVH heb ik veel ben daar lid geworden.

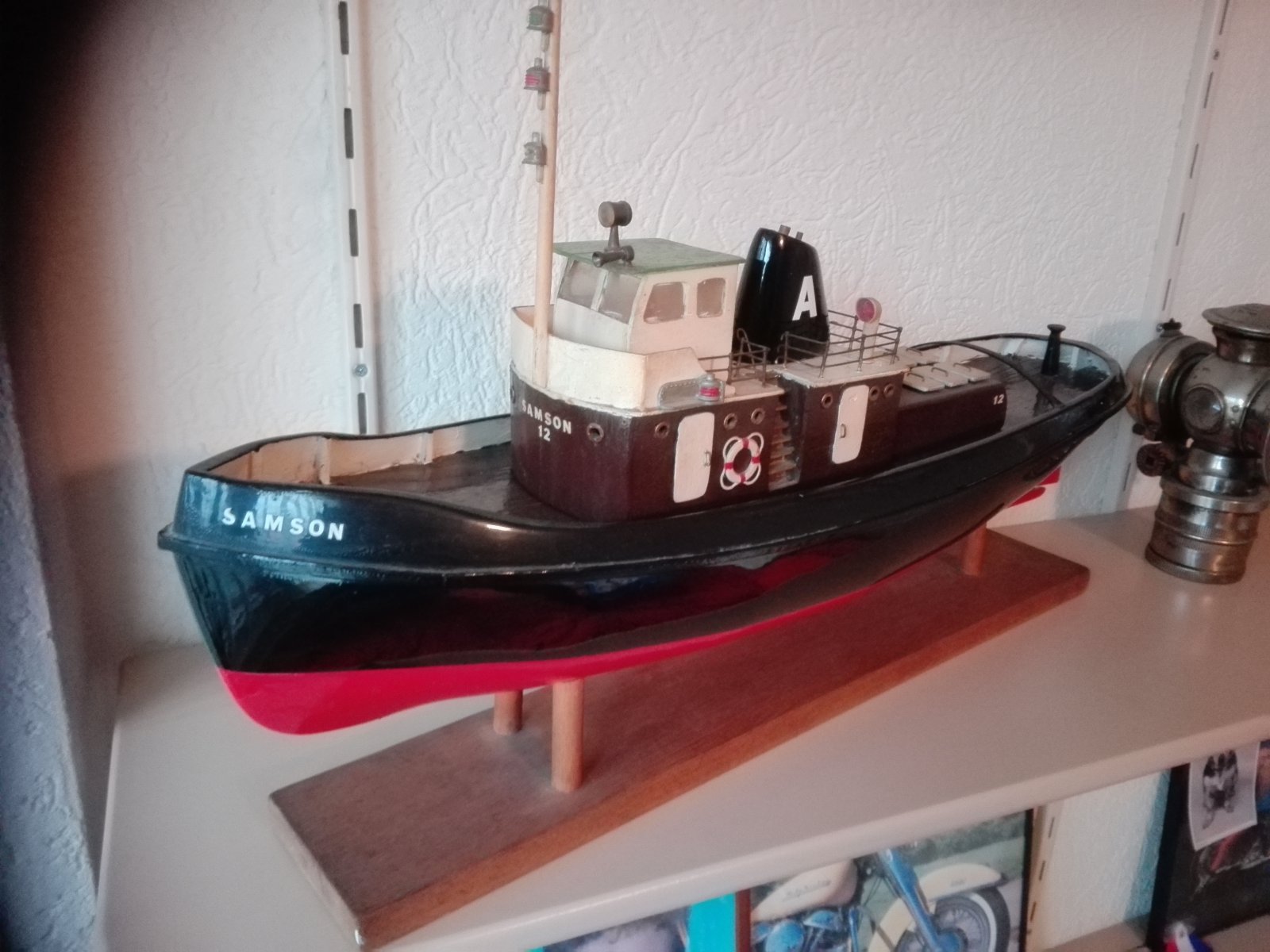

Heb als eerste boot gebouwd de Samson toen ik een jaar of 14 of 15 was ergens hier onder foto van nog in de staat zo als toen gebouwd en de smit rotterdam toen ik een jaar of 20 was maar die is gesneuveld en in de kliko terecht gekomen hi
tevens van bootje van mijn vader Texel 88 granale kotter
zo nu maar weer een wat gaan knutselen met karton enzv voor beeld vorming wand vind dit wel leuk al dat gepuzzel en uit zoeken maar wil ook nog varen als lukt dit jaar misschien wie weet.
En daar na weer nieuw project hi

Grt Jaap



[k-k]

Leuke modellen van die sleepboot en vissersschip. De sleepboot doet me denken aan de grote motorsleepboten van Piet Smit, zoals de Amerika. Het type vissersschip zag je veel in Denemarken toen er nog in hout werd gebouwd. Gloeikopmotor er in en als die liep zag je rond het schip rimpeltjes in het water van het schudden van de motor.
Gewoon lekker doorgaan Jaap en je vaardigheden verder ontwikkelen. Heb zelf altijd gebouwd zonder speciaal gereedschap zoals een draaibank. Maar ook dan is het mogelijk om leuke dingen te maken. Nu ben ik nog een beetje bezig om mijn vloot in de vaart te houden en soms wat aan te passen of toe te voegen. Houdt de geest lenig. Zorg voordat je gaat varen dat je romp goed waterdicht is. Ook aan de binnenkant. Dan heb je na een ongelukje de boel eerder droog. Succes verder. Gr. Klaas.



[Jaap.B]

Ha klaas
Romp gaat in 2k epoxi met heel dun matje dacht 25gram en binnenzijde gewoon alleen epoxie denk 2 lagen .
Heb genoeg gewerkt met die zooi ik kom uit de spuiterij auto,s en industrieell.
Maar heb nu van mr boat mooi spul stinkt niet en lekker lange verwerkings tijd.
Onder tusse houten deurtje in elkaar geflants effe snel en voor zijde verder gebouwd mat karton heb geen zin om alles tien keer te bouwen en karton kost niets hi
En gaat om beeld vorming dak je roef moet ook ietsje bol staan enzv maar begin nu wat te zien en kan wat maten over gaan nemen.
En van de samson heb ik tekening meschien ooit nog eens op nieuw bouwen in varend model wel schaal 1/50 vind ik mooie schaal



[Jaap.B]

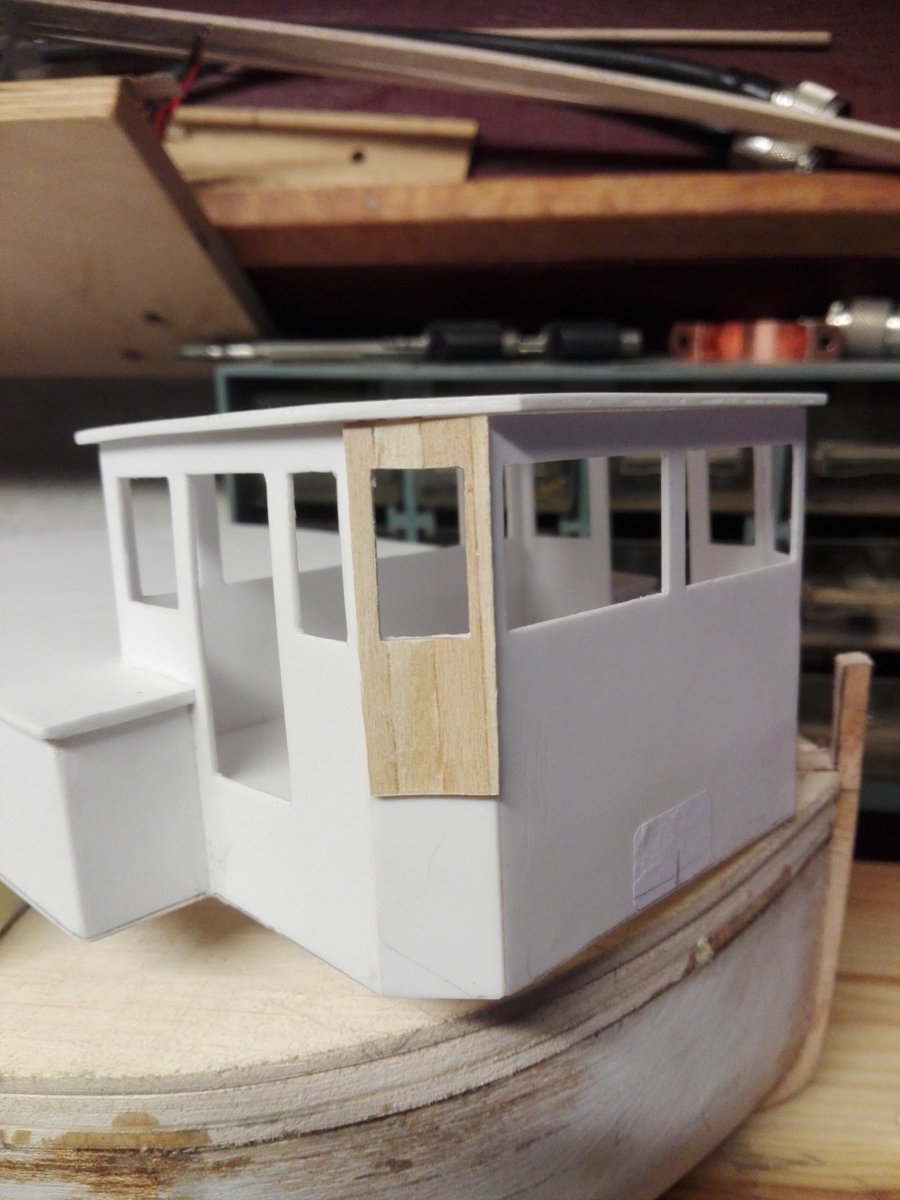

weer een update roef.
Mijn zoon is Kaptein op binnenvaart hij vaart op een container schip .
Hij zegt: pa dit kan niet.
Ik zeg hoe zo?
Hij : met die deur ,als ik onder lage brug door moet, vaar ik er tegen aan met dat ding boven de deur .
Ik: nee joh, ben je gek.
Hij :echt wel als schip iets achter over ligt pffffffffffff man man man.
Trek een lijn van het dak van de stuurhut naar de punt van de boeg en blijf daar onder want als ik zo op weg word gestuurd dan neem ik een slijptol en slijp die zooi er af man man man .
Nou dus op nieuw knutselen met karton plakband enz. ook de bemanning het echtpaar maar effe vlug met stift in de kleren gezet .
Van de week krijg ik totale uitleg over bolders.
Moet daar mee wachten , zo krijg ik nog wat terug van zijn school geld.

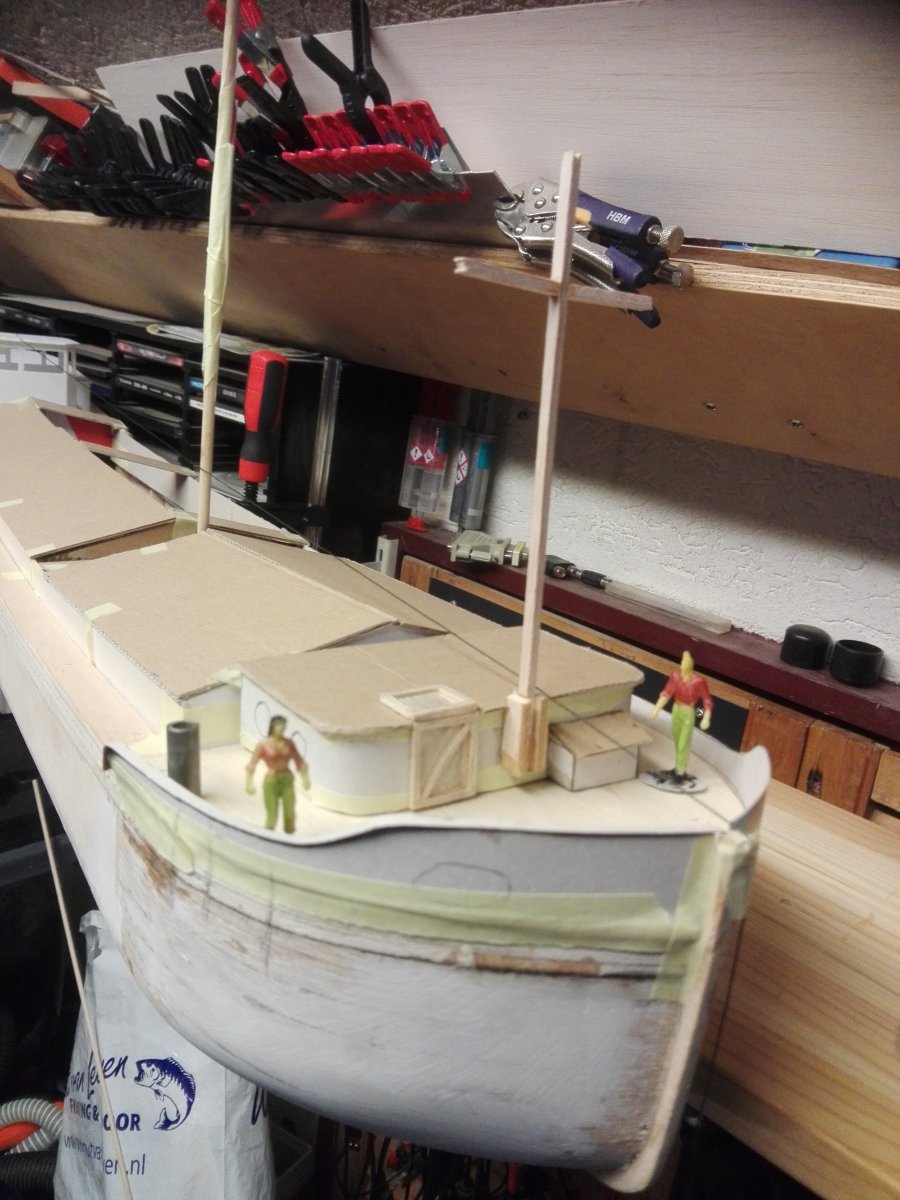

Nu hier onder update van roef voor op de boeg.
En dan alles van hout enz. maken.



[Marc w]

Tegen een Kapitein zijn woord kan je weinig inbrengen, alhoewel je scheepsvrouw zo te zien wel haar mannetje zou staan tegen zulk een kapitein.
Nu moet ik helaas ook opmerken dat ik nooit aan de voorkant van de roef een deur heb gezien, als er een golf overkomt gaat deze recht binnen op deze manier.
persoonlijk zou ik je eerste roef nemen en zoals je zoon suggereert gewoon de slijptol erin.
Maar laat ik zeker niet nalaten te vertellen, dat je een prachtig schip aan het bouwen bent.



[Christian Westerink]

Van de week krijg ik totale uitleg over bolders.
Moet daar mee wachten , zo krijg ik nog wat terug van zijn school geld.

Wanneer hij een moderne kapitein is zal ie je vertellen dat je bolders moet plaatsen maar telescopische spudpalen
