Bouw Cat385CL Graafmachine

Dag Charlotte, het is een zeer mooie machine dat U aan het maken bent, proficiat
Als ik dat zo lees dan doet dat het mij denken aan 20-25 jaar terug toen werkte wij als onderaannemer voor Carterpillaar en heb ik vele onderdelen van zo een machine in het echt gemaakt.
Ik weet nog het chassis, ik kreeg een hoop onderdelen, verschillende tekeningen, krant groot, en verschillende kalibers en zo moest ik dan het chassis in elkaar punten en werd dat door andere afgelast.
Ook de bakken heb ik ook gemaakt, vele honderden, en daarna af lassen.
De grijper die hierboven staat heb ik ook gemaakt en ook een grijper met 5 armen die dan onder op één punt samen komen .
Ook dat bovenstuk waar die 5 armen aan hangen en draaien , daar heb ik 10 talen van gemaakt, mooie werken en nu zie ik dat allemaal in modelbouw zo te lezen, prachtig
Ik heb ook vraagjes, dat solderen is dat met tin of met zilver en hoeveel afval hebt U liggen van onderdelen die verkeerd gemaakt zijn of niet passen.
Doe zo verder.
Groetjes Richard.
.



Dank je wel Richard,
Het solderen heb ik gewoon met tin gedaan,daarna zijn de schalen afgelast met Tig las apparaat.
Gelukkig heb ik weinig afval liggen van verkeerde onderdelen; bij de bouw van de grijper heb ik alleen de stangen die de schalen gelijk op hetzelfde punt doen komen over moeten maken omdat ik ze verkeerd geboord had,wat is ontstaan door verkeerd uitmeten.
Ook de blokjes voor de slangaansluitingen heb ik opnieuw gemaakt,was begonnen met messing blokjes, maar toen ik deze aan de maat gefreesd had,vond ik ze te zwaar, en heb toen besloten ze van aluminium te maken.

Groetjes, Charlotte.



Hallo allemaal,
Zo,de zomer voobij,werk in de tuin klaar en weer verder met de grijper aan de slag geweest.

059 door Catwoman geplaatst op 10 aug 2018 om 06:01

060 door Catwoman geplaatst op 10 aug 2018 om 06:01

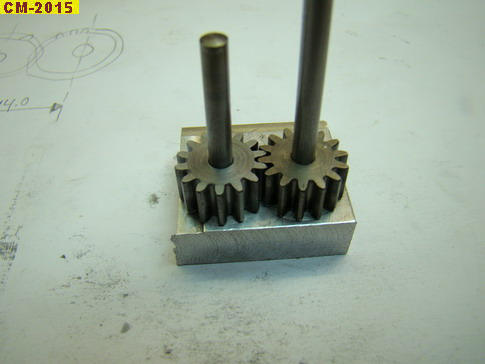

voor de hydromotor de tandwielen op de juiste hoogte gedraaid...

061 door Catwoman geplaatst op 10 aug 2018 om 06:01

..om daarna de juiste hart afstand te bepalen...

062 door Catwoman geplaatst op 10 aug 2018 om 06:01

063 door Catwoman geplaatst op 10 aug 2018 om 06:01

..en daarna het huis en de deksels gemaakt...

064 door Catwoman geplaatst op 10 aug 2018 om 06:01

..en het geheel gemonteerd en klaar om te testen.
Helaas wil hij niet gaan draaien als motor,maar als pomp werkt hij wel ??!!.
Maar ik heb een motor nodig,dus verder gekeken, en op een draaiandrijving van SMC uitgekomen,
(gekocht bij Premacon ).

064a door Catwoman geplaatst op 10 aug 2018 om 06:01

065 door Catwoman geplaatst op 10 aug 2018 om 06:01

...en hierboven is de draaiaandrijving te zien...

065 door Catwoman geplaatst op 10 aug 2018 om 06:01

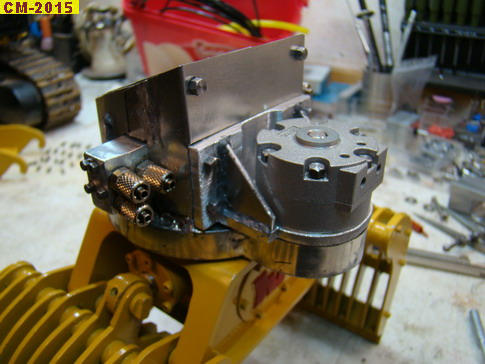

...een houder gemaakt waar de aandrijving op gemonteerd kan worden...

066 door Catwoman geplaatst op 10 aug 2018 om 06:01

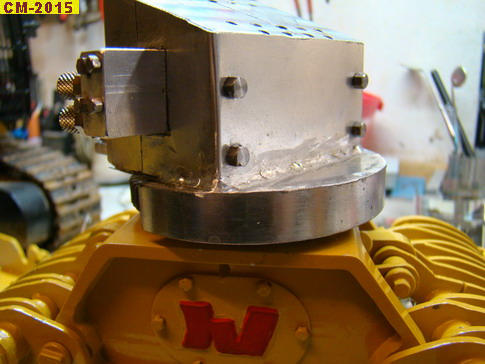

..beplating voor het afdekken van de tanwielen...

067 door Catwoman geplaatst op 10 aug 2018 om 06:08

...en gemonteerd...

070 door Catwoman geplaatst op 10 aug 2018 om 06:08

..daarna de aandrijving gemonteerd en klaar om te testen...

071 door Catwoman geplaatst op 10 aug 2018 om 06:08

..en toen kwam er olie uit de naad tussen de boven en onderzijde van het huis.
het ding is gemaakt voor 15 bar perslucht,en ik zet er 20 bar olie druk op.
Dus het huis open gemaakt,en met vloeibare pakking de naad gedicht.
na het uitharden getest,en nu geen lekken meer ! .



072 door Catwoman geplaatst op 10 aug 2018 om 06:08

..daarna verder opgebouwd en gelakt...

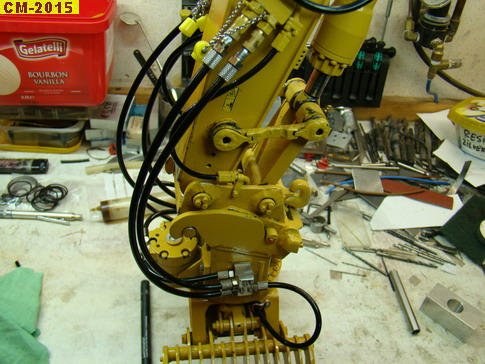

...ook de draaidoorvoer lekte wat olie,dus de slangen buitenom gelegt,omdat met de draaiaandrijving de grijper toch niet 360 graden kan draaien,maar slechts 270 graden....

073 door Catwoman geplaatst op 10 aug 2018 om 06:08

074 door Catwoman geplaatst op 10 aug 2018 om 06:08

075 door Catwoman geplaatst op 10 aug 2018 om 06:08

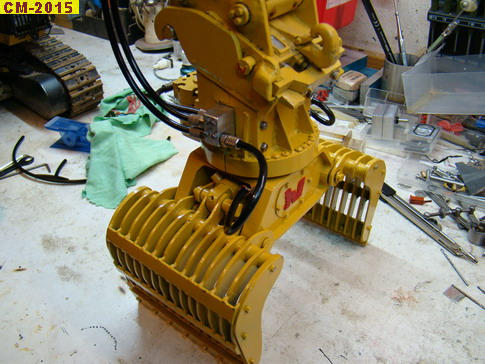

..nog wat kleine details aanbrengen en wat aflakken,dan is ie klaar...



hierboven een filmpje van de grijper in actie.

Groetjes, Charlotte.



ik volg je al een tijdje Charlotte, is een hele mooie kraan geworden.



Echt, erg mooi geworden.
Heel erg mooi.



Ik kan me niet voorstellen dat er nog realistischer modellen bestaan dan deze machine.



Hoi Charlotte, als je de inlets in het middenblok had gezet ipv de deksel, had jouw hydrauliek motor dan wel gewerkt?



Dank jullie wel allemaal.
@ Demian; nee denk het niet,volgens een hydrauliek boek uit de grote wereld worden zo ook motoren gemaakt voor kleine toepassingen ,immers de druk is overal hetzelfde,of die nu va boven ingevoerd wordt,of van opzij.
Nog twee plaatjes:

076 door Catwoman geplaatst op 10 aug 2018 om 06:08

..hier is het slangenblok te zien,en een close-up van de beplating....

077 door Catwoman geplaatst op 10 aug 2018 om 06:08

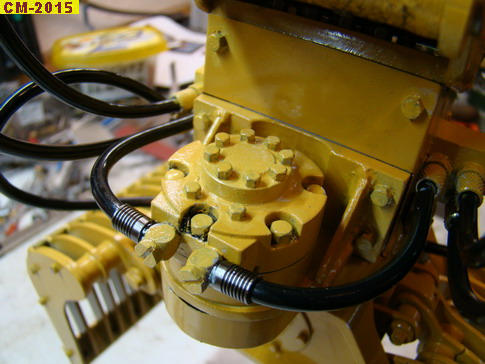

..op de bovenzijde van de aandrijving nog een dekseltje gemaakt met boutjes,zodat de as niet meer zichtbaar is.

Groetjes,Charlotte.



vind het gewoonweg geweldig wat u maakt,heb u in ede gezien maar er stonden zoooveel mensen om info te vragen ik kon haast wel nummertje trekken,misschien ander keertje



Hoi Markioo,
Dank je wel,wellicht volgend jaar in Ede ?

Groetjes, Charlotte.



Ik wou het net vragen, wanneer is de eerst volgende exhebitie precies?



Ede.:2016
http://www.modelshow-europe.com/nl



groetjes, Charlotte.



Blijft een schitterend model. Het is dat hij op de werkbank staat, en dat de grijoer nog zo mooi blinkt, anders was het bijna niet te zien dat het een schaalmodel is.



Goeden dag,..
Ik werk al jarenmet deze machines en het blijft een prachtig gebeuren zo dit wereldje en zeker als er mensen zijn die er zoveel uren in willen en kunnen steken..!

Omdat er toch veel mensen dit volgen zou ik graag tussen neus en lippen door willen vragen of het merk premacon GmbH bekend is bij jullie...

Ben toch ergens ook wel opzoek naar een rc graafmachine..
Mischien is dit dan ook wel het ene uiterste..

Alvast bedankt.!


Grtz Sjaak



Dank je Gert-Jan,
Dank je Sjaak,
Ja, Premacon ( Liebherr modellen ) is bekend bij mij,ook Fumotec is bekend ( Komatsu ) verder heb je ook nog Wedico, maar die valt in het niet bij de andere twee.
Kijk ook eens op de Duitse site, daar wordt veel geschreven over deze modellen :
http://www.modell-baustelle.de/index.php?page=Index

Groetjes, Charlotte.



Wat zijn de bevindingen van een wedico cat kraan...

Ben wezen kijken vandaag en me eige inlate lichten..

Zijn er meer mensen met deze machine..?


Grtz Sjaak



Hey charlotte.
Ik heb er even over gedaan maar heel je verslag door gekeken.
Mega wat een vak werk. Alles supper netjes gebouwt en zo mega veel detail.
supper gaaf

gr cor



Dank je wel Cor,

Groetjes, Charlotte



ik kom eigenlijk bij toeval, via google op dit topic terecht.
en heb dit met stijgende verbazing zitten te lezen en vooral te bekijken, dit is modelbouw in het kwadraat. wat een onvoorstelbaar geduld en vindingrijkheid hebt u. zoals b.v. het maken van die roosters met vierkant gaten d.m.v. losse kokertjes.
en neem het niet op als een belediging, maar toen ik vernam dat u een vrouw bent, steeg de verbazing helemaal ten top, hoe je het went of keert, dit verwacht je gewoon niet.
indrukwend, ik ga hier op dit forum toch weer eens wat vaker kijken.
