Bouw Cat385CL Graafmachine

210

210

  • Media owner Catwoman
  • Date added
211

211

  • Media owner Catwoman
  • Date added

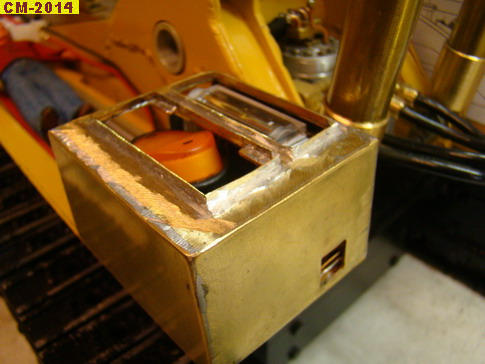

Na de ballast ben ik gestart met de beplating, als eerste het deel dat voor de tanks staat met de 2 luiken.
In dit deel komt de hoofdschakelaar en de urenteller.

212

212

  • Media owner Catwoman
  • Date added

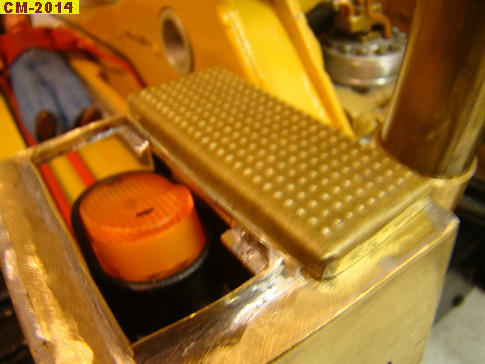

..de 2 luiken zijn ook van bolvormig anti-slip materiaal gemaakt, dus de pons weer tevoorschijn gehaald, en wat platen geponst...

213

213

  • Media owner Catwoman
  • Date added

..eerste luikje gereed...

214

214

  • Media owner Catwoman
  • Date added

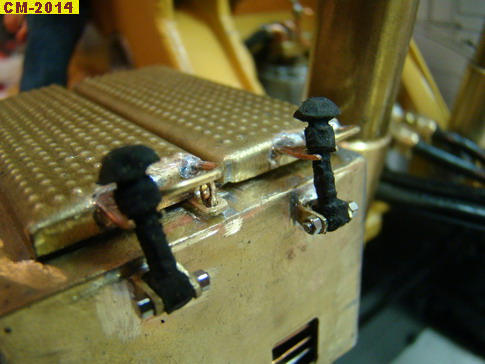

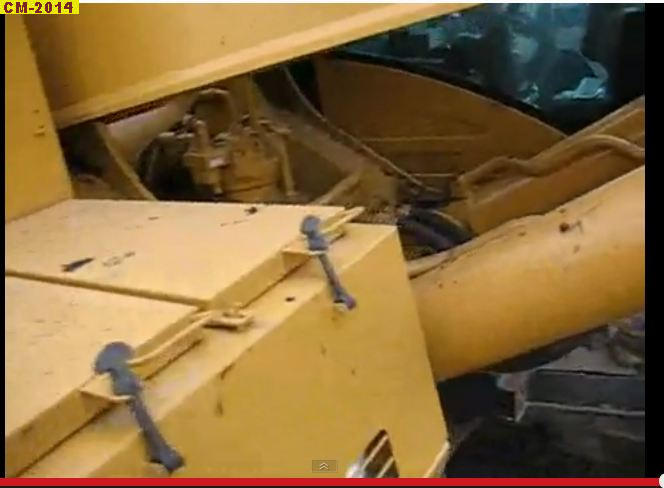

...ook de tweede gereed, scharnieren bevestigd, en snel-sluitingen gemaakt door deze met de dremel en een slijpschijfje uit dik rubber te slijpen...,handvatten gemaakt, oog voor slot gemaakt...

215

215

  • Media owner Catwoman
  • Date added

216

216

  • Media owner Catwoman
  • Date added

217

217

  • Media owner Catwoman
  • Date added

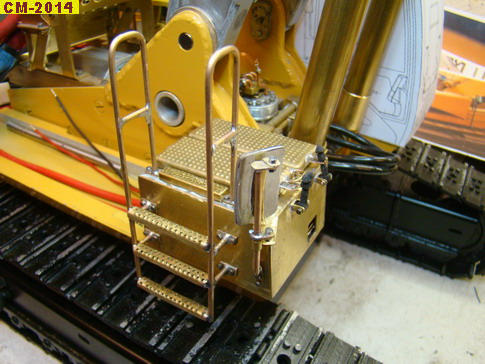

..daarna de spiegel en de trap gemaakt...

220a

220a

  • Media owner Catwoman
  • Date added
220

220

  • Media owner Catwoman
  • Date added

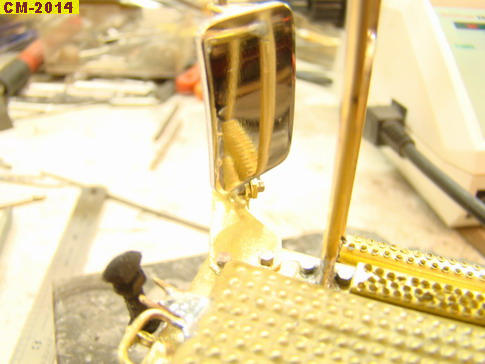

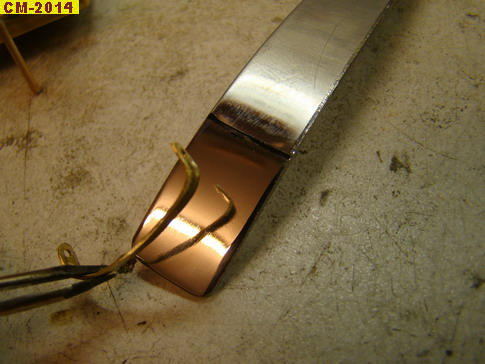

..de spiegel is van rvs gemaakt, wat gepolijst is tot het eruit ziet als chroom...
218

218

  • Media owner Catwoman
  • Date added
219

219

  • Media owner Catwoman
  • Date added

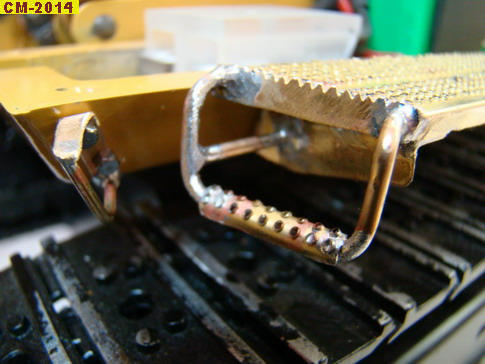

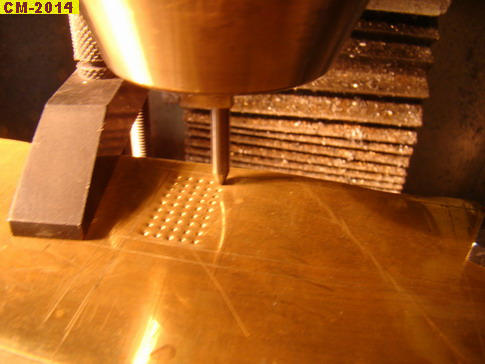

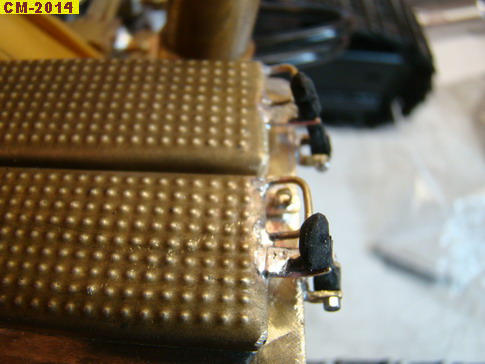

..de traptreden zijn ook voorzien van anti-slip, dit heb ik verkregen door de plaat eerst te doorboren met als achtergrond wat harder hout, en de braam niet te verwijderen, en licht op te schuren...

221

221

  • Media owner Catwoman
  • Date added

"schiet het al op ? "

Groetjes, Charlotte :bye:

Laatst bewerkt:
Schitterend, dit is niet alleen een modelbouw-kraan die er super strak uitziet maar deze moet straks keihard aan de bak zo te zien, zo oer degelijk en robuust deze gebouwd word.

Gaaf de details!

Vraagje, ga je echt zo snel te werk, of zijn het foto's van langere tijd opgespaard en kort achter elkaar gepubliceerd?


Blijft gaaf, mooi om een andere kijk op het rupswerk te zien waar ik al geruime tijd mee aan het tekenen ben.

Staat in de eerste post, Mark:
.......wilde ik thuis een project maken waar ik alles in kwijt kon wat techniek betreft, en na het aanschaffen van het bouwplan van de Cat385 bij Bauplanmaster ,gestart met de bouw in Februari 2013.
Klik om te vergroten...
Cor

Dank jullie wel !:)

@ Mark :
Inmiddels ben ik het eindstadium genaderd, maar zal vanaf het begin een verslag maken.:wink:
Klik om te vergroten...
Had het in het begin al vermeld, de kraan is bijna gereed, wacht nog op de hydrauliek componenten.
Ben begonnen met de bouw in Febr. 2013, wat je nu ziet is dus alleen maar foto's plaatsen van het bouw proces, tot aan het punt waar ik nu ben.

238

238

  • Media owner Catwoman
  • Date added

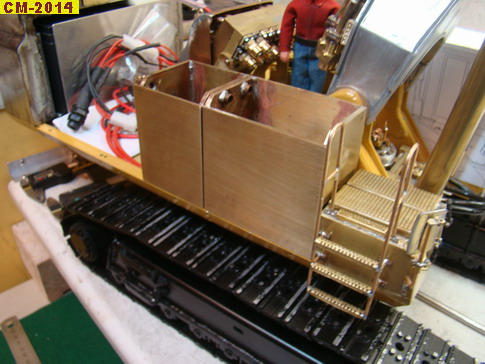

De volgende stap is de tanks te maken, deze maken onderdeel uit van de rechter zijkant.

239

239

  • Media owner Catwoman
  • Date added
240

240

  • Media owner Catwoman
  • Date added

..met de nodige details...

Laatst bewerkt:
223

223

  • Media owner Catwoman
  • Date added

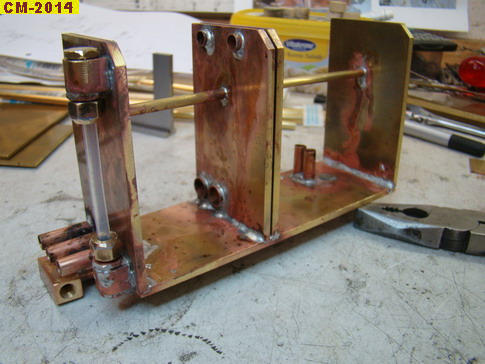

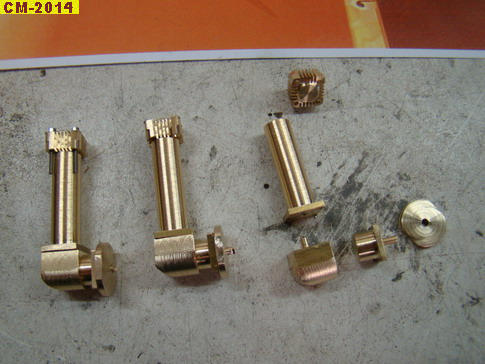

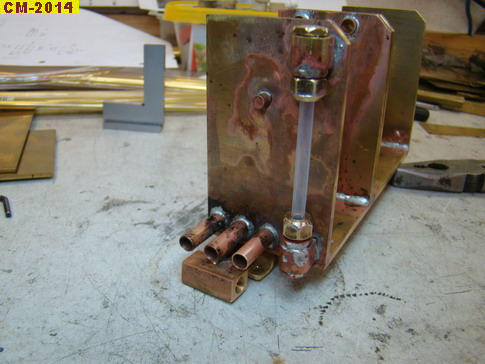

..als eerste het armatuur gemaakt voor het "peilglas " het eigenlijke glas is een teflon slangetje.

222

222

  • Media owner Catwoman
  • Date added

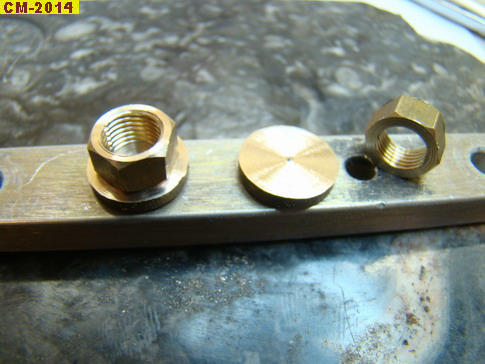

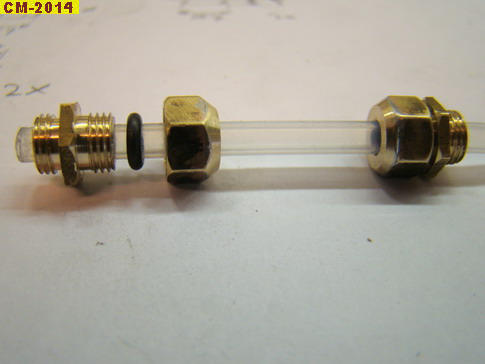

de moeren heb ik eerst van zeskant materiaal gemaakt, daarna een schijfje erop gesoldeerd, en daar weer een gat in geboord op de juiste diameter.

224

224

  • Media owner Catwoman
  • Date added

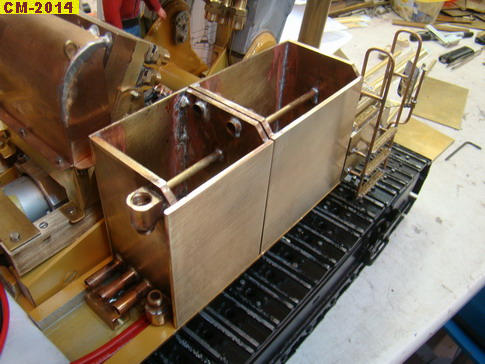

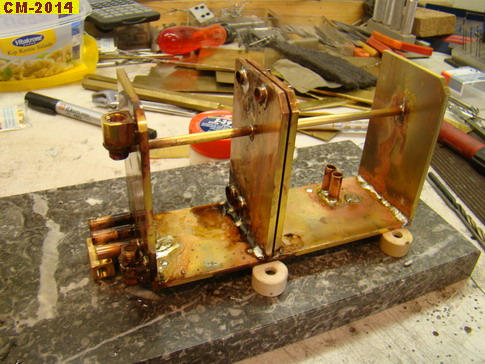

vervolgens gestart met de bouw van de tank, deze bestaat uit 2 gedeelten, in het rechtse gedeelte komt de retour olie, deze kan dan afkoelen en tot rust komen, door de buisjes in het middenschot kan de olie terug stromen naar de linker tank, van waaruit de pompen de olie weer aanzuigt.

225

225

  • Media owner Catwoman
  • Date added

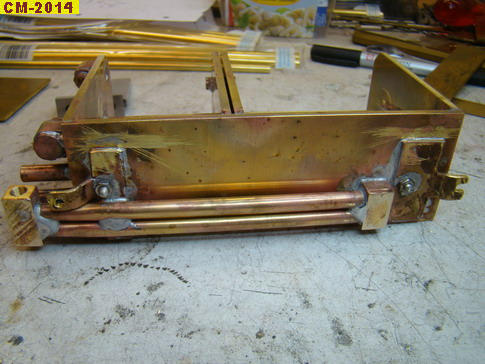

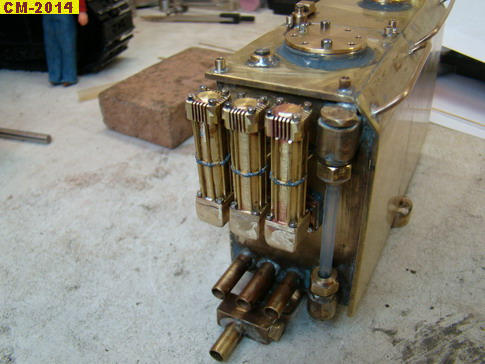

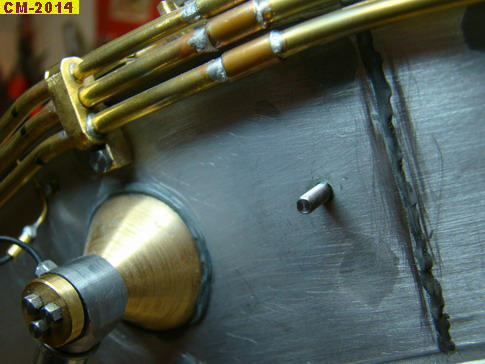

hier zie je de drie aanzuig leidingen, aan de onderzijde de retour...

226

226

  • Media owner Catwoman
  • Date added

227

227

  • Media owner Catwoman
  • Date added

de retour loopt onder de tank door...

Laatst bewerkt:
228

228

  • Media owner Catwoman
  • Date added

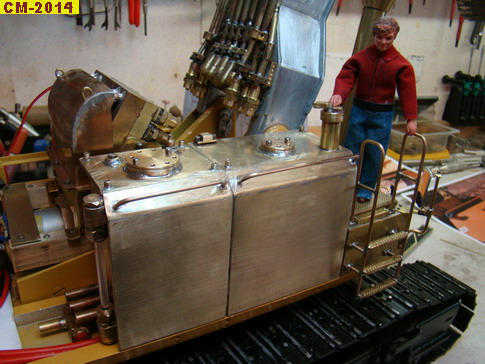

daarna kan de tank verder dichtgebouwd worden...

229

229

  • Media owner Catwoman
  • Date added

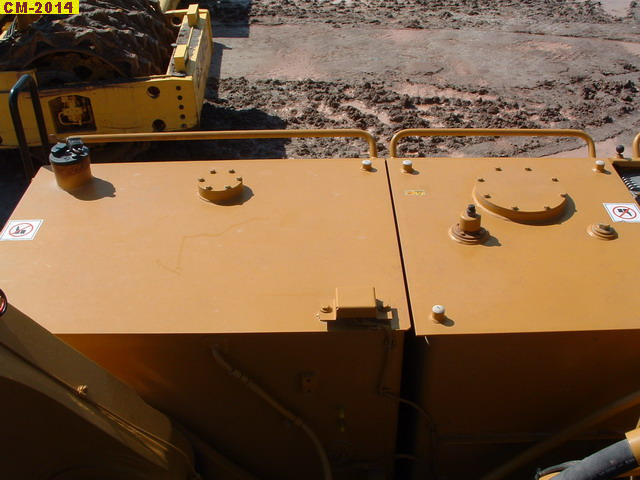

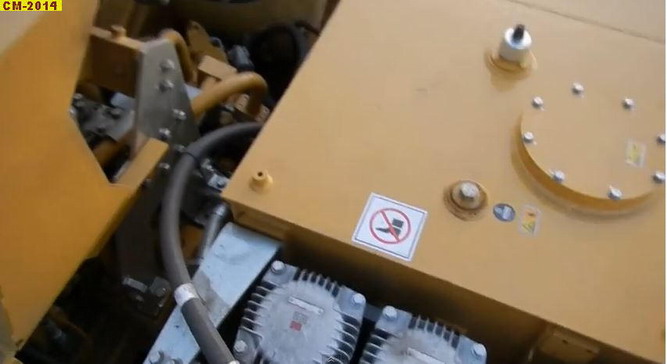

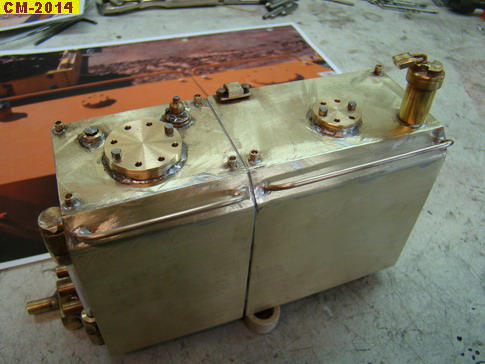

..bij de echte machine is de linkse tank voor de hydraulische olie, de rechter tank is de diesel tank, door de naad te imiteren, ziet het er net als bij de echte machine uit.

229a

229a

  • Media owner Catwoman
  • Date added

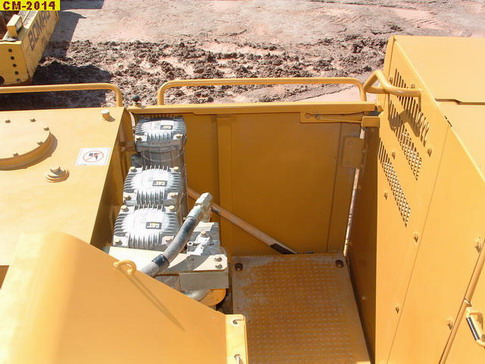

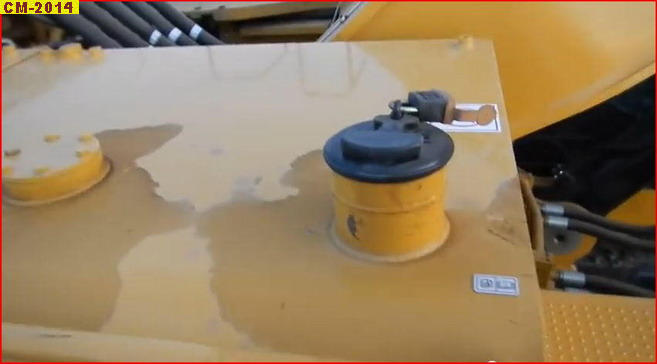

bij de echte machine zit er daarom een vuldop op de rechter tank...

230

230

  • Media owner Catwoman
  • Date added

..die ook op het model komt, en daar bouw ik gelijk de ontluchting voor de tank in...

231

231

  • Media owner Catwoman
  • Date added

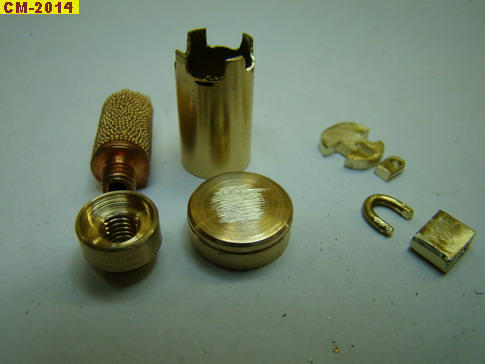

..als ontluchting dient een perslucht afblaasfilter...

232

232

  • Media owner Catwoman
  • Date added

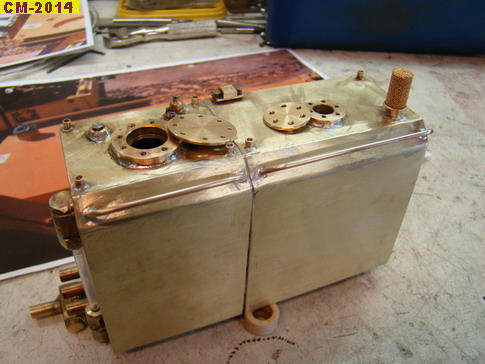

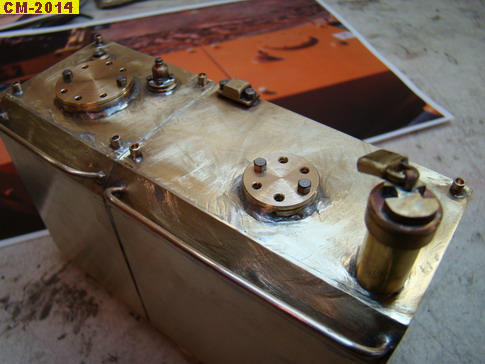

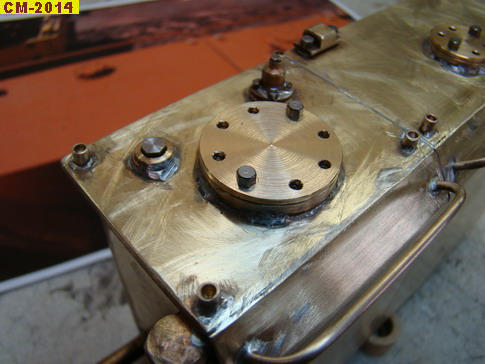

ook de inspectie deksels en overdruk ventiel nagemaakt...

233

233

  • Media owner Catwoman
  • Date added

...en vast gesoldeerd...

234

234

  • Media owner Catwoman
  • Date added

235

235

  • Media owner Catwoman
  • Date added

..ook de draadbussen om een hijs-oog in te draaien ontbreken niet...

236

236

  • Media owner Catwoman
  • Date added

237

237

  • Media owner Catwoman
  • Date added

Laatst bewerkt:
Heb je wel een plaatje op enige afstand boven de retourleidingen gemaakt, om te voorkomen dat je een fontein in de tank krijgt, met lucht infiltratie als gevolg?
Draait het systeem inmiddels?
Anders misschien nog te doen via de inspectiedeksels?
Cor

241

241

  • Media owner Catwoman
  • Date added

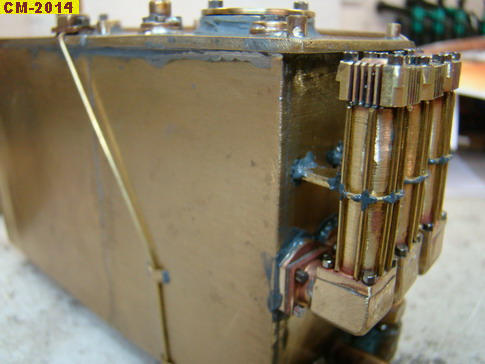

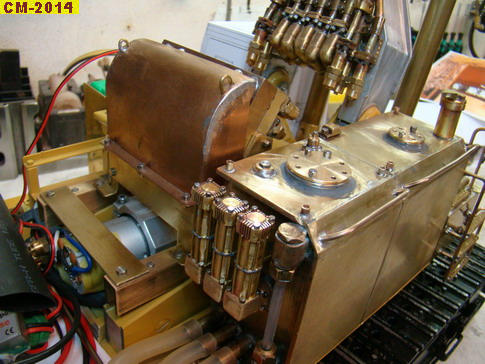

..aan de achterzijde van de tank zitten de hydraulische olie filters...

243

243

  • Media owner Catwoman
  • Date added

..ook die worden nagebouwd, eerst in vierkant materiaal sleuven frezen...

244

244

  • Media owner Catwoman
  • Date added

...om deze later weer door te zagen en verder te bewerken tot de bovenzijde van de filters...

245

245

  • Media owner Catwoman
  • Date added

..en na het solderen worden ze met 2 componenten lijm aan de tank gelijmd...

242

242

  • Media owner Catwoman
  • Date added

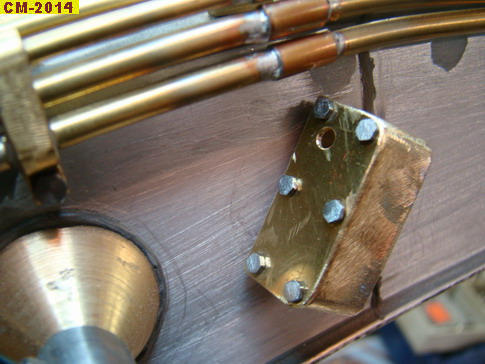

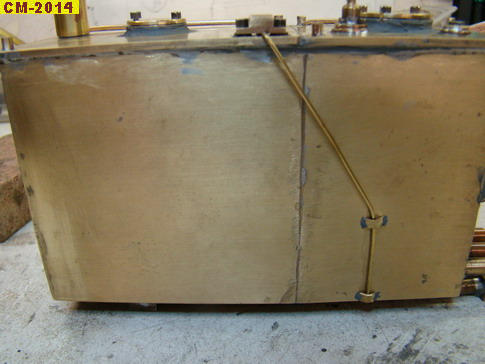

..ook de leiding voor de niveaumeter van de dieseltank ontbreekt niet...

246

246

  • Media owner Catwoman
  • Date added

247

247

  • Media owner Catwoman
  • Date added

..en gereed...

Groetjes Charlotte :bye:

Laatst bewerkt:
Hallo Cor,

Heb je wel een plaatje op enige afstand boven de retourleidingen gemaakt, om te voorkomen dat je een fontein in de tank krijgt, met lucht infiltratie als gevolg?
Draait het systeem inmiddels?
Klik om te vergroten...
nee, er zit geen plaatje boven de leidingen, maar ik heb bij zoveel mogelijk bouwverslagen op het duitse forum gekeken, en niemand doet dat, dus heb ik het ook zo gemaakt.
Verder komt het olie niveau tot boven de stang die in de tank zit.
Verder is de tank wel getest met vloeistof ,op niet lekken, maar ook hoe de retour zich gedraagt, dat ziet er goed uit .

Nee, het systeem draait nog niet, wacht nog op de pompen, ventielen en een nieuwe zender/ontvanger... .

Ben ondertussen aan de slag gegaan met het bouwen van een sorteergrijper om aan de Cat te kunnen koppelen... .

Groetjes, Charlotte :bye:

Catwoman zei:
Dank jullie wel !:)

@ Mark :
Had het in het begin al vermeld, de kraan is bijna gereed, wacht nog op de hydrauliek componenten.
Ben begonnen met de bouw in Febr. 2013, wat je nu ziet is dus alleen maar foto's plaatsen van het bouw proces, tot aan het punt waar ik nu ben.
Klik om te vergroten...

Iets over het hoofd lezen met zo'n gedetailleerd bouwverslag kan he :yes:
Erg gaaf, dit jaar ook te zien in Ede? (of heb ik daar ook al overheen gelezen? :oops:)

Iets over het hoofd lezen met zo'n gedetailleerd bouwverslag kan he :yes:
Erg gaaf, dit jaar ook te zien in Ede? (of heb ik daar ook al overheen gelezen? :oops:)
Klik om te vergroten...
Hallo Mark, geen probleem, kan gebeuren...;)
Hmmm, dit jaar Ede ? ehmmm, gaat niet meer lukken :eek:
was er wel op afgelopen Maart...:)
Maar 2015 Ede heb ik wel in de planning staan om daar te zijn.:D

...en verder...

055

055

  • Media owner Catwoman
  • Date added

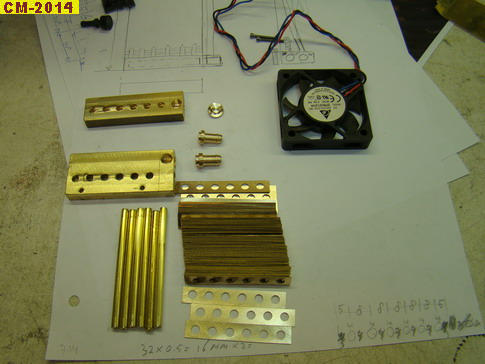

Om de olie extra koel te houden, heb ik ook een olie koeler gemaakt.

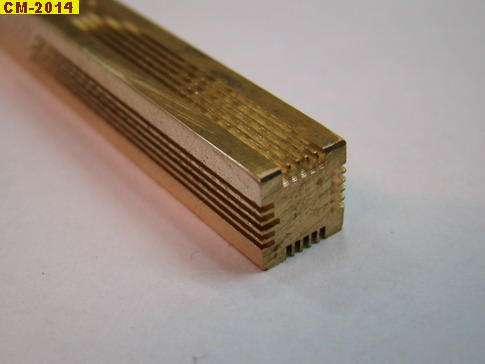

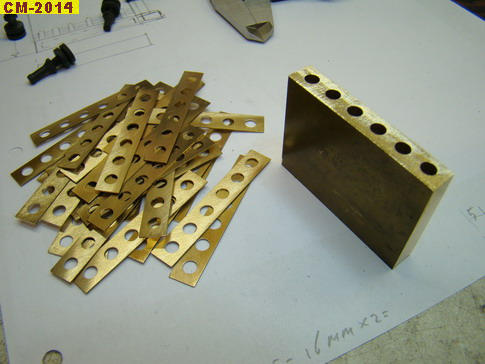

Hierboven zie je dat ik eerst wat gaten in een blokje messing geboord heb, om het daarna in strips te zagen, zodat de lamellen ontstaan.

056

056

  • Media owner Catwoman
  • Date added

hierboven zie je dat ook de onder en bovenzijde gemaakt is, en de computer ventilator die voor de koeling gaat zorgen.
De ventilator wordt temperatuur gestuurd.

057

057

  • Media owner Catwoman
  • Date added

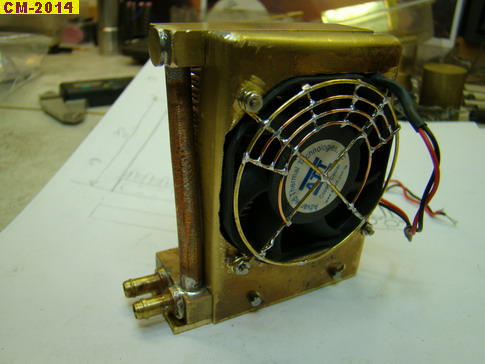

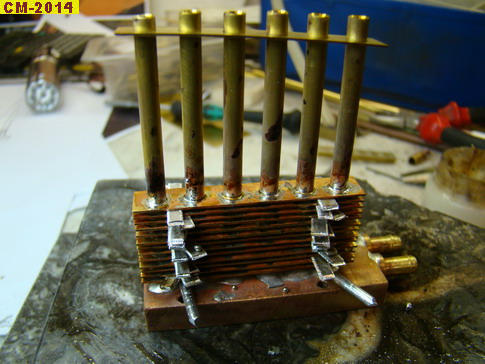

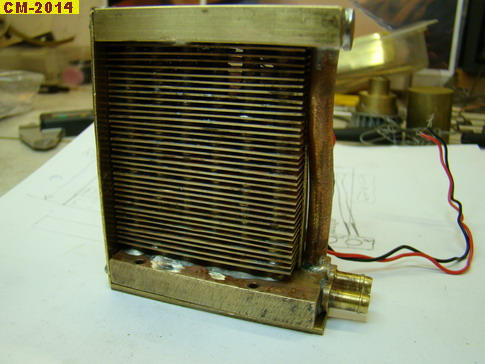

..het solderen van de lamellen...



..en gereed...

058

058

  • Media owner Catwoman
  • Date added

059

059

  • Media owner Catwoman
  • Date added
062

062

  • Media owner Catwoman
  • Date added

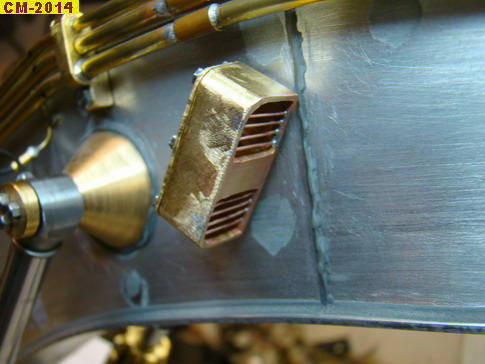

het beschermrooster maar half volledig dicht gemaakt, omdat de andere helft niet zichtbaar is, en het rooster voor remming van de lucht zorgt.

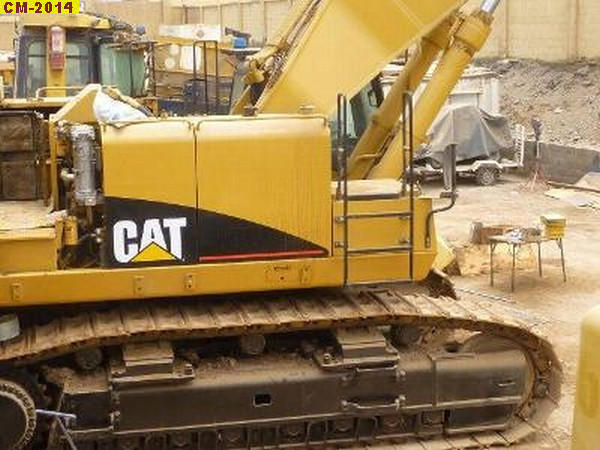

Zoals op de foto van het origineel te zien is, komt er ook nog een kist voor te staan..

060

060

  • Media owner Catwoman
  • Date added



061

061

  • Media owner Catwoman
  • Date added

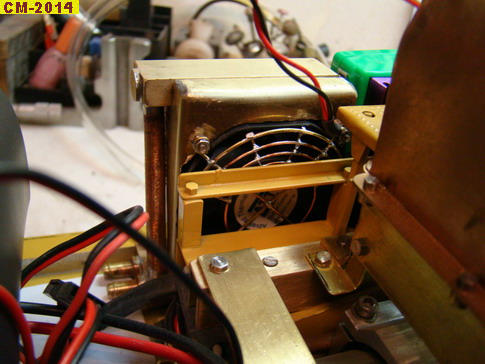

koeler op z'n plaats...

Groetjes , Charlotte :bye:

Laatst bewerkt:
DAT valt me wel van je tegen hoor: ik had tenminste verwacht dat je die ventilator met motor ook wel zelf zou bouwen :confused:

Gekheid natuurlijk....:yes:
Alleen al het maken van de koelerlamellen is een enorme klus, ik denk dat je meer [zaagsel]afval hebt overgehouden dan lamellenmateriaal.

Cor

Dank je Cor,

Ja, daar kwamen wel wat spaantjes vanaf, ook teveel lamellen gemaakt natuurlijk, maar die gaan gewoon in de opslag, je weet maar nooit.... .
:D

Weer verder...

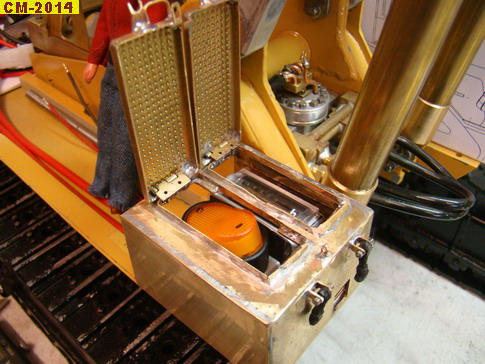

Op dit punt besloot ik eerst nog de lamp houders voor op de arm te maken, zodat de arm zover klaar zou zijn...

Lamphouder Front

Lamphouder Front

  • Media owner Catwoman
  • Date added

Lamphouder Back

Lamphouder Back

  • Media owner Catwoman
  • Date added

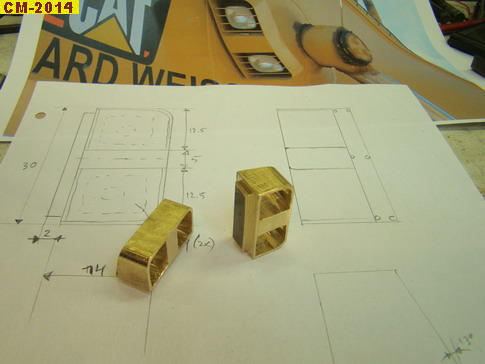

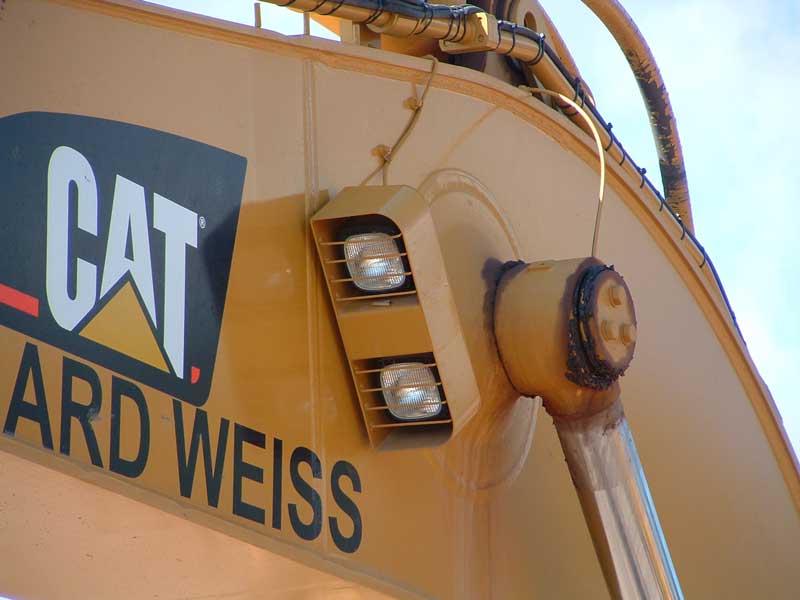

De originele lamphouders...

248

248

  • Media owner Catwoman
  • Date added

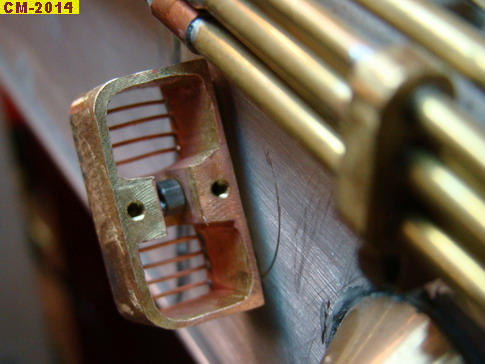

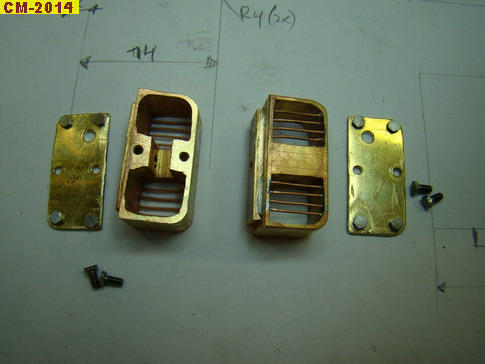

Hier boven zie je de behuizing uit messing gefreesd.

249

249

  • Media owner Catwoman
  • Date added

..de spijlen en deksels gemaakt...

250

250

  • Media owner Catwoman
  • Date added

..tapeind in de arm gemaakt...

251

251

  • Media owner Catwoman
  • Date added

..om met een moertje aan de binnenzijde de houders vast te kunnen zetten...

252

252

  • Media owner Catwoman
  • Date added

..blik op de achterzijde...

253

253

  • Media owner Catwoman
  • Date added

...en de voorzijde....

Laatst bewerkt:
254

254

  • Media owner Catwoman
  • Date added

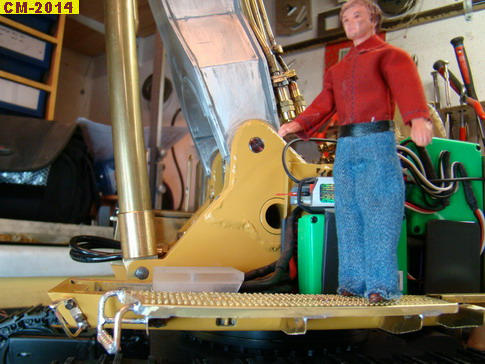

Daarna verder met de omloop aan de zijkant van de machine..

255

255

  • Media owner Catwoman
  • Date added

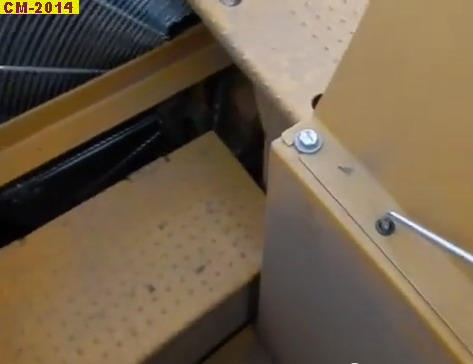

..bij de echte machine hebben de platen een patroon met vierkant gaten..

267

267

  • Media owner Catwoman
  • Date added

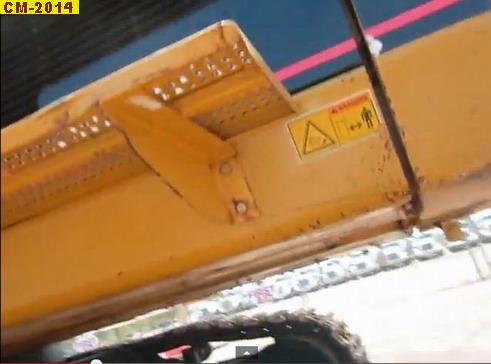

.zoals hier te zien is, deze gaten zijn door de plaat gestanst, en vormen aan de loopzijde gelijk het anti-slip profiel...

256

256

  • Media owner Catwoman
  • Date added

..eerst de steunen maken uit plaat ...

257

257

  • Media owner Catwoman
  • Date added

..dan omzetten...

260

260

  • Media owner Catwoman
  • Date added

...en monteren op het model...

258

258

  • Media owner Catwoman
  • Date added
268

268

  • Media owner Catwoman
  • Date added

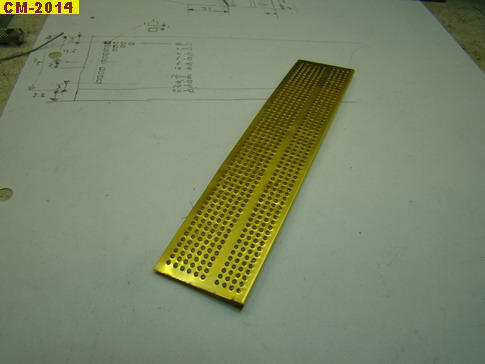

..dan de plaat gemaakt, alleen met ronde gaatjes, want vierkant is te klein om dat te maken zoals bij het origineel, deze vanaf de achterzijde doorgeboord, met als ondergrond harder hout, waardoor er een mooie braam ontstaat. Door deze licht op te schuren houdt je dan een mooi anti-slip profiel over...

259

259

  • Media owner Catwoman
  • Date added

..zoals hier te zien is...

262

262

  • Media owner Catwoman
  • Date added

..daarna de plaat vastgesoldeerd...

261

261

  • Media owner Catwoman
  • Date added

263

263

  • Media owner Catwoman
  • Date added

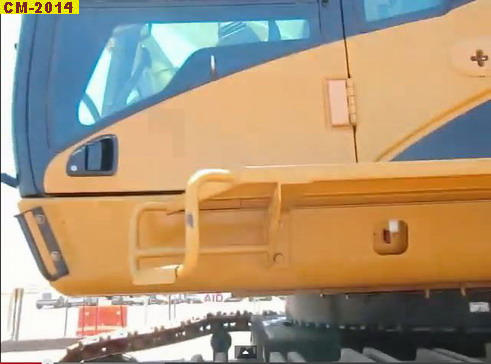

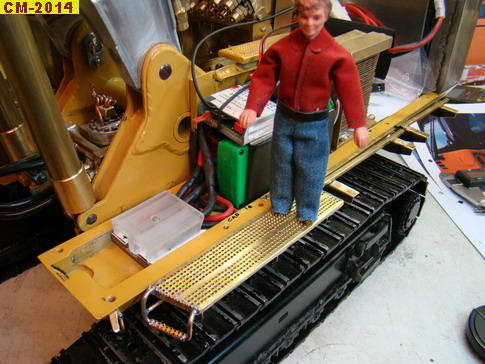

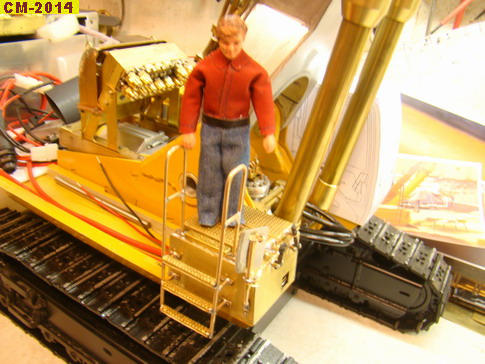

...en ook de handgreep en het opstapje gemaakt...

264

264

  • Media owner Catwoman
  • Date added

265

265

  • Media owner Catwoman
  • Date added


Groetjes, Charlotte :bye:

Laatst bewerkt:
