Bouw Liebherr telescoopkraan LTM 11200-9.1 schaal 1:16

Verder met de draaikrans.

Van de week nog wat tijd vrij gemaakt voor mijn project.

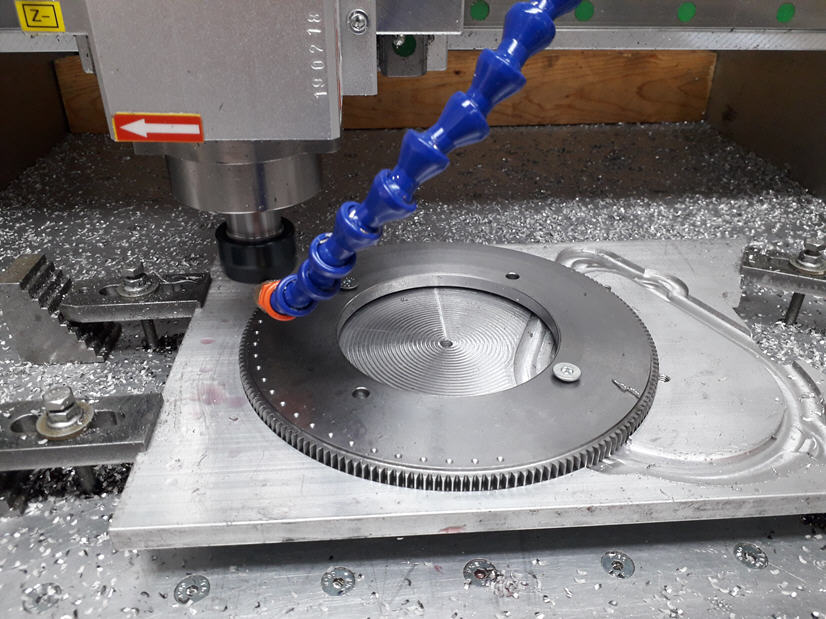

In een plaat aluminium een passing gefreesd waar het grote tandwiel in gecentreerd wordt om de bevestiging gaten te boren.
Hier worden de gaten met een centerboor geboord.
De ander uitsparing in de plaat was voor een tandwielkastje voor de fietslift die ik gemaakt heb voor achter op de camper.


Daarna boren met boor 3.1mm



Het resultaat 60 gaten op de juiste plek.

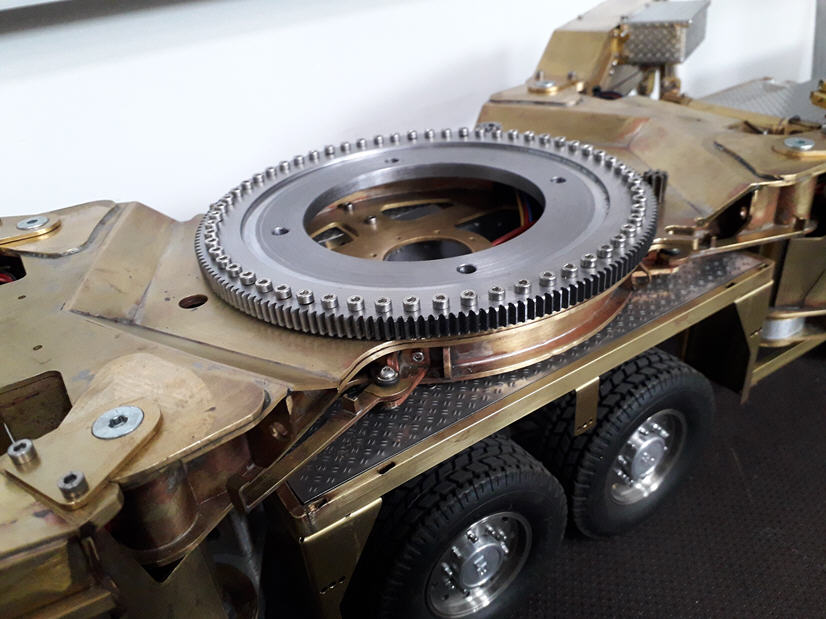

En of dat de juiste plek is! Daar kan je alleen maar achter komen om het tandwiel te monteren op de onderwagen.


Dat ziet er al indrukwekkend uit.
Volgende week de binnenringen draaien en de kogelbanen er in frezen, inmiddels heb ik een grotere draaibank gevonden waar ik dit draaiwerk op uit mag voeren.:yes:

Groet Leo.

Hé, de zwenkkast in de onderwagen? Dat is een ongebruikelijke constructie, weet je misschien ook de reden daarvoor? Of gewoon geen plek te vinden in de bovenwagen misschien.
Cor

Johannes dank je voor het compliment.

Goedemorgen Cor , ja het lijkt of de aandrijving in de onderwagen zit maar dat zou op de laatste foto niet kunnen want de tandkrans zit vast met 60 boutjes aan de onderwagen. :koud: De tandwieltjes liggen er los op voor de beeldvorming ;), de zwenkaandrijving komt straks in de bovenwagen.
Groet Leo.

Laatst bewerkt:
als ik die film zo zie. en die foto van dat monster van v. Marwijk. Dan wordt ik een beetje giechelig, beetje lacherig.
Zo'n belachelijk groot, die "kop" van die kraanwagen, dat werkt een beetje beangstigend.
Ik woon in Vlaardingen, vlak bij Mammoet en heb zo'n monster wel eens in mijn spiegels gehad, zowel de binnen als buiten spiegels.
Ik ben toch zo benieuwd naar hetgeen wat nog gaat komen. Zo realistisch echt lijkt het model. Dat het haast eng wordt, in positieve zin dan.
Oftewel, mijn compliment voor dat wat je maakt.

Graafie dank je voor het compliment, gelukkig kan de kraan zo niet over de openbare weg hij is te hoog en de maximale wettelijke aslast wordt behoorlijk overschreden.;)
Charlotte dank je voor het compliment.:friends:
Ik verbaas me over het filmpje wat ik op Youtube gepost heb van de rij demonstratie van de LTM 11200-9.1 , dat is binnen tien dagen al meer 24.000 keer bekeken.:)
Groet Leo.

Verder met de draaikrans.


De twee massieve ronde platen voor de binnenringen eerst voor gedraaid op een grotere draaibank, zodat de
overblijvende ringen op mijn eigen draaibank verder kon afwerken wat ook maar net aan paste.

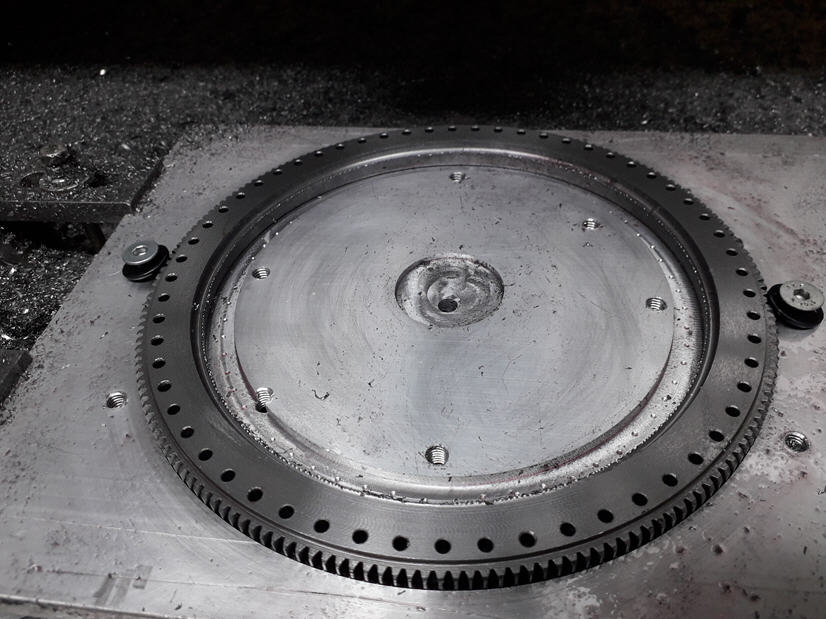

De draaikrans ook eerst op maat gedraaid op een grotere draaibank de rest van de bewerkingen op de CNC gedaan.
Een nieuwe passing gemaakt in de aluminium plaat voor de draaikrans en de binnenringen, zodat alles direct gecentreerd is en vlak opgesteld.


Hier de kogelbaan gefreesd voor de kogels rond 3mm.

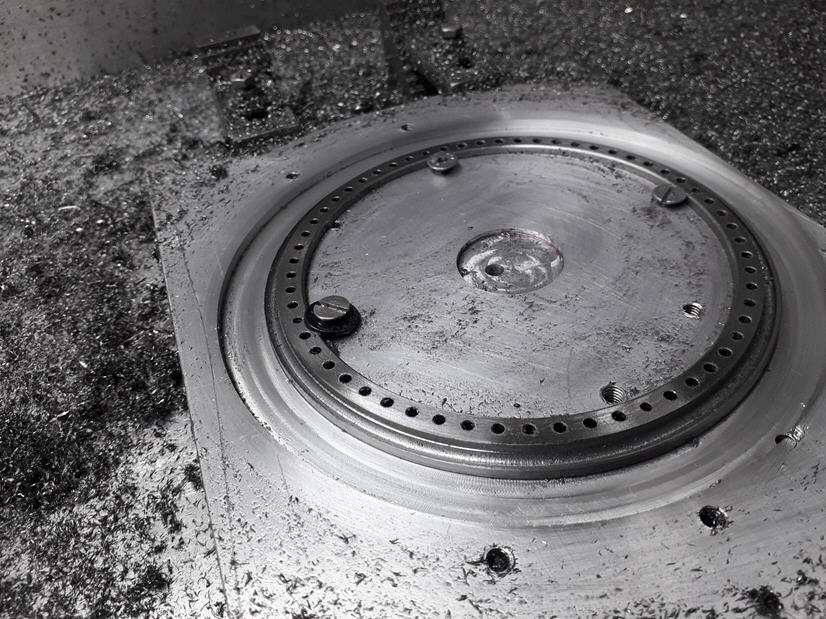

Een van de binnenringen gecentreerd op de plaat voorzien van de kogelbaan en de boutgaten.

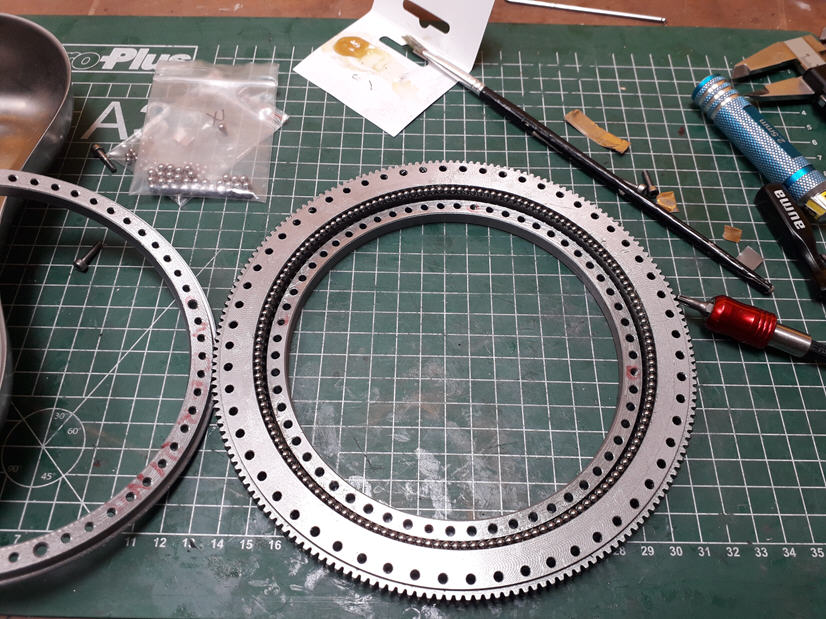

Samenstelling van de draaikrans met hier de kogels van 3mm zo'n 170 stuks, op de andere zijde heb ik 4mm kogels.




Het lijkt zo eenvoudig zoals ik het nu laat zien maar het het is een hele klus de draaikrans soepel te laten lopen en met minimale speling.
Bij elkaar een hele week werk


In alle 60 gaten M3 draad getapt en 4 gaten zijn vanaf de andere zijde getapt voor de boutjes die de ringen bij elkaar moeten houden.

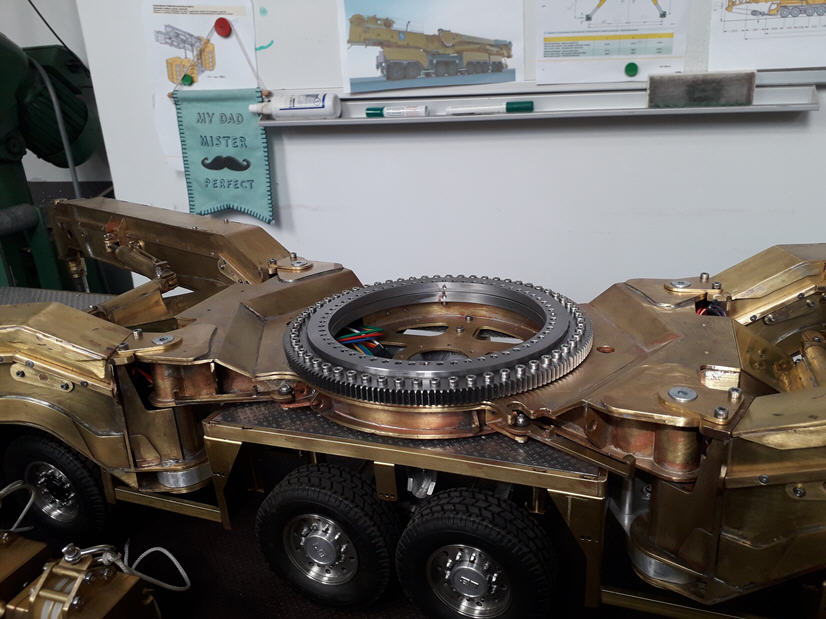

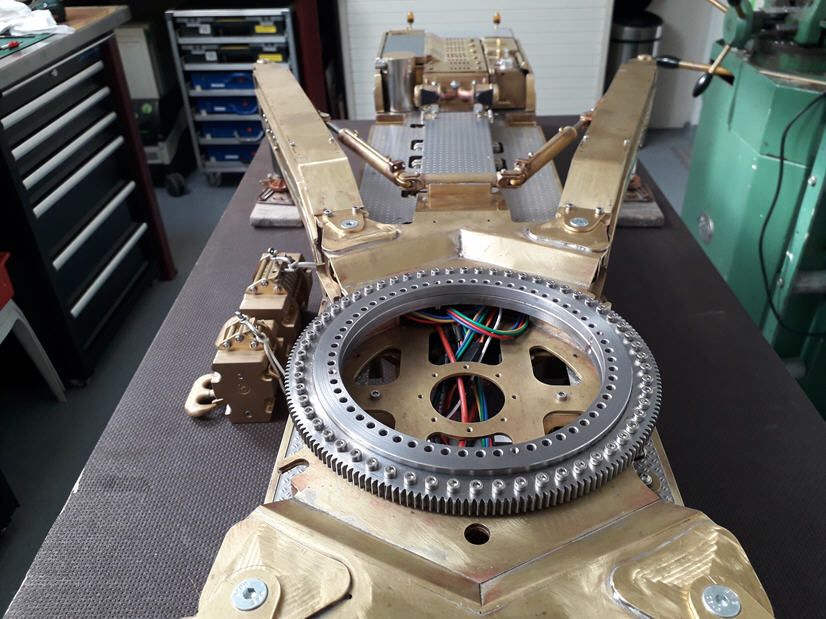

De draaikrans gemonteerd en daarmee is de basis gelegd voor de bovenbouw van de kraan waar ik nog veel aan moet tekenen en bedenken hoe ik het ga uit voeren.:koud:

Groet Leo.

Hallo Leo,
Nou,dat verbaast mij niets hoor,het is gewoon schitterend om te zien en te volgen.:thumbsup::worship::thumbsup:
vraagje: ga je de ringen waar de kogels in lopen nog ( laten ) harden ?,lijkt mij wel verstandig, gezien het gewicht wat hier straks op komt te draaien.:rolleyes:

groetjes, Charlotte.:bye:

Leo Broers zei:
Na een week het filmpje gepost te hebben kijk ik er van op hoe vaak het bekeken wordt, nog geen week oud en al over 7000 views.

Charlotte Dank je voor het compliment.:friends:
Rolf ook dank voor het compliment, er zitten nog wel wat schoonheidsfoutjes in de film maar dat is allen maar een leerproces.;)
Sander dank je voor het compliment,
Markioo het toetsenbord wat verder weg zetten dat geeft minder last van teveel vocht tussen de toetsen.;)
Huib dank je voor het compliment. Wat jij in Lego gebouwd hebt dat doet er niet veel voor onder en is zeker een prestatie en je hebt het prachtig verfilmd.:thumbsup:
Marceline ook dank voor je compliment., wacht maar tot de giek en de y afspanning er op ligt dan is het echt een enorm bakbeest.:friends:
Albert dank je voor het compliment, doet me goed dat ik je een blij moment heb bezorgd.:yes:

Alle leukaanklikkers ook bedankt voor de belangstelling voor het project.:yes:

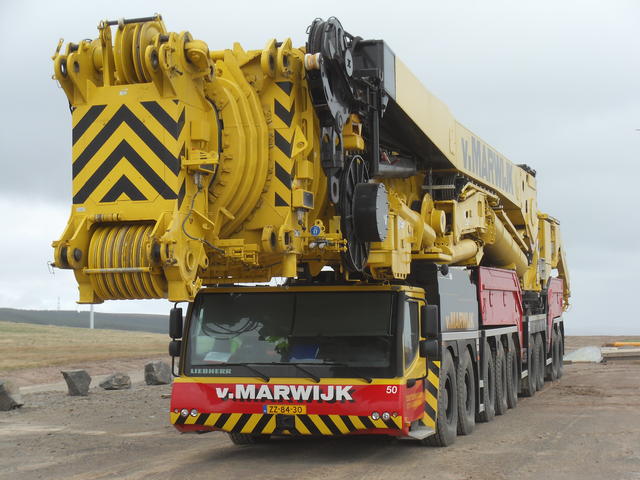

Bekijk bijlage 504423
Even voor de beeldvorming hoe groot het bakbeest wordt als de telescoopgiek erop komt te liggen. o_O

Groet Leo
Klik om te vergroten...
je zou dit toch maar eens in je binnenspiegel te zien krijgen

Marceline dank je voor het compliment :friends:.
Charlotte dank je voor het compliment, :friends: om de draaikrans te gaan harden was niet mijn plan omdat ik ervan uitga dat staal C45 hard genoeg is om als tandwiel en lager te kunnen functioneren. Er worden namelijk veel tandwielen fabrieksmatig aan geboden die gemaakt zijn uit staal C45 en niet gehard, dus ga ik ervan uit dat dit slijtvast genoeg is. Wat ook een overweging is dat het heel langzaam draait en de kraan zal tijdens bedrijf niet veel rondjes draaien. Dat is wat anders dan met je Caterpillar graafmachine.
Heb jij je draaikrans wel gehard van je kraan?
Markioo ik denk dat je binnenspiegel te klein is om de hele kraan te zien.;)

Groet Leo.

Hallo Leo,
De kans bestaat dat door de grote belasting met aan de ene kant het ballast gewicht, en aan de andere kant de teleskoopgiek de kogels op den duur de kogelbaan gaan walsen,waardoor je speling krijgt,het hoeft hier niet hard voor te draaien, het gaat meer om de belasting.
Het zou zonde zijn als je kraan gereed is, en na enige tijd er speling gaat komen in je draaikrans.
Ik weet niet of er metalurgen hier zijn die hier iets mee van kunnen vertellen.
Ik zou het zelf niet riskeren, en het hele spul (laten ) harden.:rolleyes:

Hoe heb ik het opgelost bij mijn graafmachine ?

193

193

  • Media owner Catwoman
  • Date added
Ik heb in de draaikrans eenheid 2 dunring kogellagers geplaatst.
Zoals je weet zit er een minimale speling op in axiale richting.
Door de 2 lagers te monteren met een vulring tussen de buiten ringen van de lagers komt er ruimte tussen de binnen ringen van de lagers.
Door de 2 lagers op die manier op te sluiten,kun je de binnenringen van de lagers naar elkaar toe trekken en de speling opheffen en zelfs later nog nastellen.
( de Cat385 is gebouwd rond 2014, en na inmiddels ruim 300 draaiuren geen speling en nog niet na te hoeven stellen).
Bovenop de middenkolom komt de ring die de binnen ringen van de lagers naar elkaar toe trekt.
194

194

  • Media owner Catwoman
  • Date added
hier zie je het geheel gemonteerd op de binnen kolom.
196

196

  • Media owner Catwoman
  • Date added
en met de buitenringen en de tandkrans.

het geheel is iets uitgebreider te zien op het draadje van mijn Cat385CL:
https://www.modelbouwforum.nl/threads/bouw-cat385cl-graafmachine.218858/page-3

Groetjes, Charlotte.:bye:

Catwoman zei:
Hallo Leo,
De kans bestaat dat door de grote belasting met aan de ene kant het ballast gewicht, en aan de andere kant de teleskoopgiek de kogels op den duur de kogelbaan gaan walsen,waardoor je speling krijgt,het hoeft hier niet hard voor te draaien, het gaat meer om de belasting.
Het zou zonde zijn als je kraan gereed is, en na enige tijd er speling gaat komen in je draaikrans.
Ik weet niet of er metalurgen hier zijn die hier iets mee van kunnen vertellen.
Ik zou het zelf niet riskeren, en het hele spul (laten ) harden.:rolleyes:

Hoe heb ik het opgelost bij mijn graafmachine ?

193

193

  • Media owner Catwoman
  • Date added

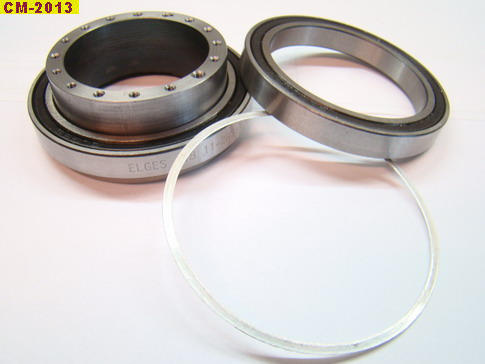

Ik heb in de draaikrans eenheid 2 dunring kogellagers geplaatst.
Zoals je weet zit er een minimale speling op in axiale richting.
Door de 2 lagers te monteren met een vulring tussen de buiten ringen van de lagers komt er ruimte tussen de binnen ringen van de lagers.
Door de 2 lagers op die manier op te sluiten,kun je de binnenringen van de lagers naar elkaar toe trekken en de speling opheffen en zelfs later nog nastellen.
( de Cat385 is gebouwd rond 2014, en na inmiddels ruim 300 draaiuren geen speling en nog niet na te hoeven stellen).
Bovenop de middenkolom komt de ring die de binnen ringen van de lagers naar elkaar toe trekt.
194

194

  • Media owner Catwoman
  • Date added

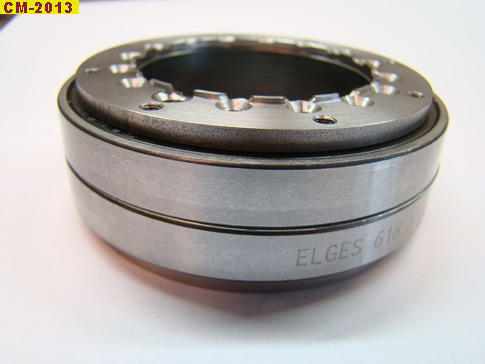

hier zie je het geheel gemonteerd op de binnen kolom.
196

196

  • Media owner Catwoman
  • Date added
en met de buitenringen en de tandkrans.

het geheel is iets uitgebreider te zien op het draadje van mijn Cat385CL:
https://www.modelbouwforum.nl/threads/bouw-cat385cl-graafmachine.218858/page-3

Groetjes, Charlotte.:bye:
Klik om te vergroten...

Tjonge Charlotte,
Knap hoor hoe je dit bedacht hebt respect :worship:

Grt Albert.:bye:

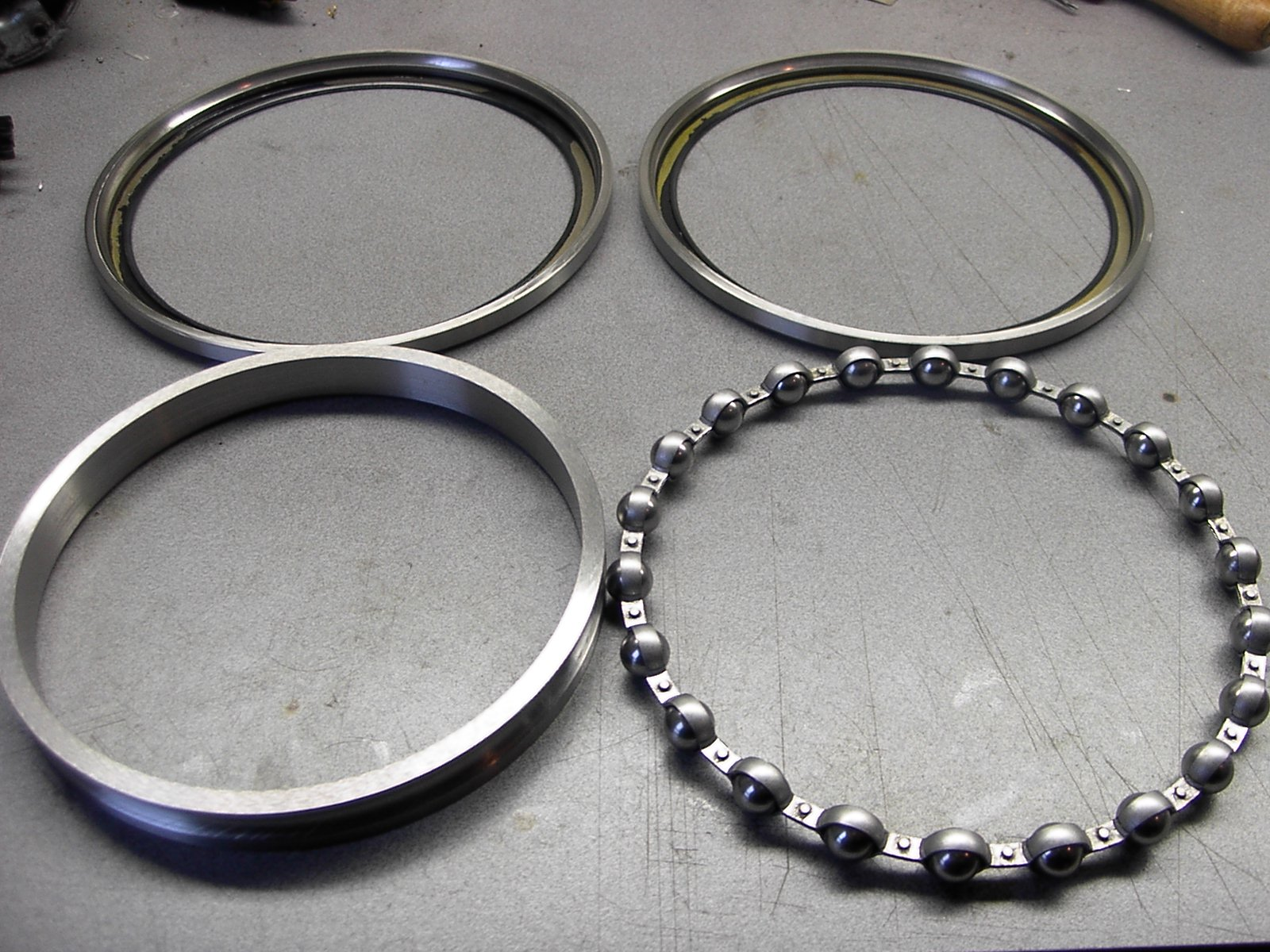

Dat met het walsen van de kogels had ik bij mijn liebherr grafmachine ook overwogen en heb daardoor en bestaand kogellager omgebouwd naar een 4puntslager. Hierbij de buitenring in de lengte doorgeslepen en de groeven onder een andere hoek geslepen.

Ik heb wel naderhand het tandwiel en rondsel van de draaikrans laten oppervlakte harden (nitreren). Maar daardoor zijn deze wel iets groter geworden, waardoor ik deze moest nadraaien om hem weer passend te maken. Ook bestaat de kans op vervorming/ ovaal worden door het harden.
Je kan vast op e.a. manier de oppervlakte druk van kogels berekenen en daaruit kunnen afleiden of dit blijvende vervorming geeft aan het staal van de kogelbanen. Hoe weet ik niet.

Harden zou ik niet aan beginnen, zoals Stefan schrijft veranderd de maat door de kristalomzetting, en het vervormd ook, als de harder hem verkeerd in de olie gooit zelfs heel veel.

Je moet met harden ook altijd met een nabewerking rekening houden, dus het kan dan nooit al op de eindmaat zijn.
Nitreren lukt misschien nog, maar ook dat is een risico.

Je zou het aan Richard van de Liebherr kranen kunnen vragen, die heeft zijn draaikransen ook zelf gemaakt.
De LTM1400 had eerst rollen, maar die gingen dwars en dan draaide die niet meer, hij heeft deze aangepast naar kogels. Volgens mij draaien de beide kranen zonder harden of nitreren al jaren probleemloos, en zoveel kleiner zijn die ook weer niet. De grote LR 1750 heeft volgens mij ook geen geharde banen, maar zeker weten doe ik dat niet.

Het harden heeft behalve voordelen ook een aantal nadelen. Door het harden wordt er warmte toegevoegd aan je onderdelen, waardoor er materiaalspanningen vrij kunnen komen of juist ontstaan, hierdoor krijg je vervorming en maatafwijkingen in je werkstuk. Na het harden worden onderdelen om die reden altijd nageslepen om op de juiste eindmaat te kunnen komen. Je heb er wijs aangedaan om C45 te kiezen ik zelf heb E355 gebruikt en ook niet gehard en dit werk prima. Het uitwalsen van je kogelgroef gebeurt alleen als je landurig onder hoger druk rondjes blijf draaien met een assymetrische belasting met in verhouding te kleine kogels en dit is bij ons niet het geval.
Ik heb alleen 1 kanttekening bij de vulling van je lager, zo als je hem nu gevuld hebt, gaat hij niet lekker draaien omdat er geen kooi of afstandhouders in jou lager zit en de kogels tegen elkaar klem gaan draaien. Als je daar meer uitleg over wilt moet je maar even een PB-tje sturen.;)

Charlotte dank je voor de uitgebreide uitleg van je toegepaste lagertechniek van jouw kraan.
Stefan ook dank voor je bijdrage en je uitleg van de toegepaste techniek, mooie oplossing om een gedeeld lager te gebruiken.
William dank je voor je bijdrage en de technische uitleg over het uitharden van onderdelen.
Richard ook dank voor je reactie ik heb je een berichtje gestuurd.
Met alle reacties op het harden of niet uitharden van de draaikrans, ga ik er van dat ik met mijn keus het niet te harden op de goed weg ben, en dat het staal C45 voldoende kwaliteit heeft om zijn functie om als draaikrans voor de LTM 11200-9.1 zijn werk uit te voeren.
De vulling van het aantal kogels ga ik nog wel aanpassen om de wrijvingsweerstand omlaag te brengen.

Alle leuk aanklikkers bedankt voor de reactie en de belangstelling.

groet Leo.
