Bouw van een Kosmo 3 vintage RC1

Discussie in 'Bouwverslagen - Vliegen' gestart door GJVO, 26 okt 2018.

  1. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Ja maar die energie moet ik kwijt, dus ik moet me weer afreageren.
    Daarom ga ik maar weer een autootje kopen, cadeautje voor mezelf.
    Zelfde als ik had alleen dit keer geen rode maar waarschijnlijk een gele.
    Daarom vandaag niet bouwen maar proefritje.


    Tom 1234, TheNorb, ISOLA2 en 1 andere persoon vinden dit leuk.
  2. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.780
    Locatie:
    Oldeberkoop
    :D :D :D Doe je wel voorzichtig? ;)

  3. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Ge(e)(i)l bakje! :)

    Wat is het precies?


    jan.

  4. onno10

    onno10 PH-SAM

    Lid geworden:
    28 sep 2013
    Berichten:
    1.969
    Locatie:
    Rosmalen
    Porsche Cayman

  5. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Passen daar wel vliegtuigen in?


    jan.

    MicropropSport vindt dit leuk.
  6. pascall

    pascall

    Lid geworden:
    8 mrt 2008
    Berichten:
    1.539
    Locatie:
    zeeuws-vlaanderen
    Beste Porsche ooit gemaakt!

    Mvg,

    Pascal.

  7. freekt

    freekt Vriend van modelbouwforum.nl

    Lid geworden:
    9 mrt 2008
    Berichten:
    1.325
    Locatie:
    Den Haag
    Hallo Gert-Jan,

    Ook gefeliciteerd van mijn kant met je transplantatie! Heb er zelf ook een achter de rug, tijdje geleden, een nier dit keer.

    Ik vond het een spannende tijd. Jij lijkt er redelijk ontspannen mee om te gaan.

    Veel goede gezondheid gewenst en geniet ervan!

    Freek

  8. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Hmm, hij is geler dan een Chiquita banaan.
    Mijn rode was mooier vind ik, dus dan wacht ik maar tot ik een rode vind.
    En ja, het is een Cayman S, 6 cilinder boxer 3,2 liter.
    En ja, de beste Porsche ooit, rijdt veel beter dan welke 911 dan ook.
    Motor zit echt tussen de assen, bij de 911 hangt ie achter de achteras en rijdt alleen maar goed door de electronica.
    Op de Nürburgring heb ik met mijne 8:51 gereden en ik reed Lamborghini's en Ferrari's zoek in de bochten.
    Maar het geld blijft voorlopig op de bank staan.

    En Jan, voordeel is dat je een voorklep hebt waar geen motor zit, dus die kan je volstorten met van alles en je hebt ook een echte kofferbak, de motor zit achter je stoel dus niet in de kofferbak.
    En ja, er passen vleugels van 190cm in.

    Ik reageer wel weer als vanouds, misschien moet ik ook maar weer gaan karten.
    F5B gaat ook zeker weer lukken.

    Freek, ik was totaal niet gespannen voor die transplantatie.
    Ik had niks te verliezen, het was of ik ga dood omdat ik niet op tijd een lever krijg of ik ga dood tijdens de operatie.
    En ik ben er geweldig uitgekomen, nu alleen het eerste jaar goed doorkomen, dat is het moeilijkst.

    Ik ga nu even tussendoor de CNC schuimsnijder afbouwen, ik heb 1 onderdeeltje binnen uit China waar ik weken op heb zitten wachten.
    Dan kan ik ook weer vleugels en rompen snijden uit schuim.

    GJ

  9. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Die rode was eng vlot. Wat een gang zat er in
    Wel erg mooi in rood. Die gele? Gewoon bestikkeren... met bananenlogo...

  10. freekt

    freekt Vriend van modelbouwforum.nl

    Lid geworden:
    9 mrt 2008
    Berichten:
    1.325
    Locatie:
    Den Haag
    De operatie idd zelf niet, maar het traject daarna. Ik had fluctuerende nierfunctie en ze dachten aan afstoting. Anyway, is allemaal goed gekomen. Maar zo actief was ik nog niet. Nogmaals veel succes met alles en nu weer on topic.

    Freek

  11. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Dat ik nog wel wat gedaan heb voor volgende projecten (F3S speedkist) kan je hieronder zien.

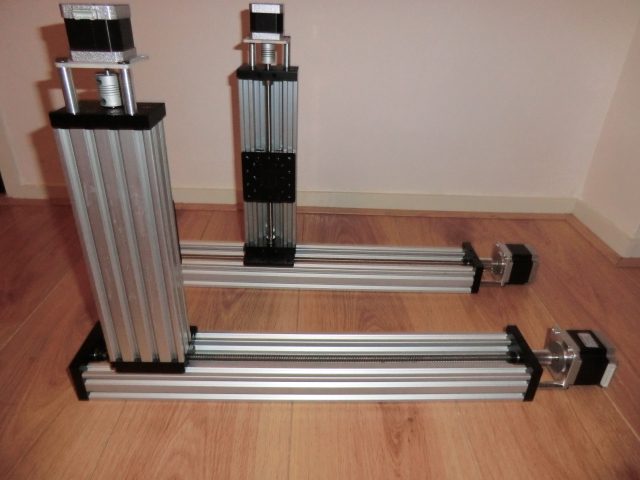

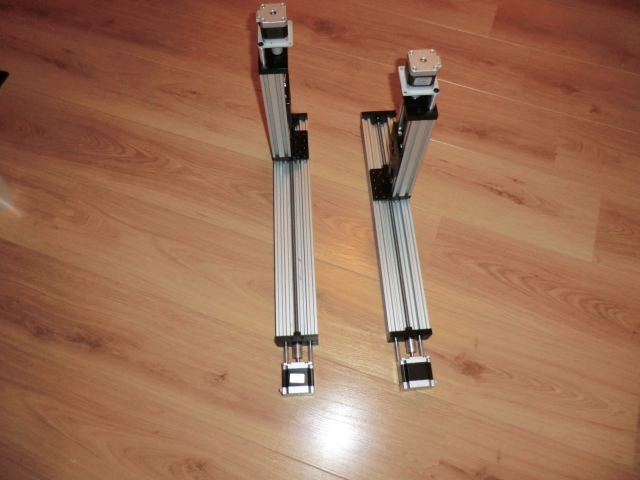

    De 2 portalen voor de CNC schuimsnijder, vanavond even testen met Mach3 en dan gaan bedenken welke software ik neem.
    Profili DevWing of GMFC



    GJ

  12. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Aangezien ik me vandaag bezig gehouden heb met computers, software voor de 3D printer, allerlei CNC dingen en toen ook weer mijn defecte stickersnijder in de kast vond heb ik deze maar even gerepareerd.
    En dan moet ie ook getest worden.
    De sticker voor op de vleugel van de Kosmo is dus ook klaar, 8,5 cm hoge letters en 41cm breed.


    Q Brand en MicropropSport vinden dit leuk.
  13. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.780
    Locatie:
    Oldeberkoop
    Nou ja... Die kun je maar alvast hebben!

  14. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Het is droog dus even aan het schaven en schuren gegaan.
    En nu past de neuslijst mooi strak op de voorkant.
    Ik gebruik dit keer geen plakband om te fixeren omdat je dan niet goed kan zien of hij recht ligt, ik kan in ieder geval niet door inpaktape heen kijken.
    Dus we gebruiken de "elastiektjesmethode".
    Dit keer geen echte T-Pin bouwspelden maar gewoon die dingen van de Action en elastiekjes van de Jumbo.

    Onder en boven prik ik spelden op ongeveer 20mm van de voorlijst.
    Beetje uitzoeken hoe strak je elastiek staat, ik neem een dubbelgevouwen elastiek.
    [​IMG]

    Boven EN onder dus
    [​IMG]

    Dan de vleugelvoorkant goed voorzien van witte houtlijm en de neuslijst erop zetten.
    Ik fixeer hem eerst aan de wortel en de tip.
    En dan verder opvullen met de elastiekjes.
    [​IMG]

    Je kan nu goed zien of de neuslijst overal netjes ligt, hij moet een beetje over de beplanking heen steken zodat je het later strak kan schaven.
    Als je plakband gebruikt kan het zomaar zijn dat als je het plakband eraf haalt ziet dat je net wat hout tekort komt, op deze manier kan je het goed zien en ook nog wat schuiven.
    Zo ziet 1 vleugelheft eruit.
    [​IMG]

    En het geheel ligt weer te drogen.
    [​IMG]

    Nu maar aan het stabilo beginnen, dat heb je toch nodig om te sturen.

    GJ

    MicropropSport en Thedo vinden dit leuk.
  15. Cees Kraaijeveld

    Cees Kraaijeveld

    Lid geworden:
    10 feb 2004
    Berichten:
    336
    Locatie:
    's-Gravendeel
    Het gaat weer in razend tempo daar! Ik kan komende week niets doen, zit een week in Berlijn....btw, zo'n mooie sticker zou op deze Kosmo ook wel staan! Kun je de snijder nog een keer aangooien?

  16. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Ja hoor Cees,
    Zeg maar hoe groot, welk lettertype en welke kleur, dan snij ik er wel wat.
    Moet je ook nog je naam op de kist?

    Maar het stabilo zou ik mee verder gaan.
    Dat is weer lachen!
    Volgens de tekening:
    [​IMG]

    De neus en de achterlijst zitten er inderdaad bij maar die heb je helemaal niet nodig, dus de kist had nog goedkoper gekund, dit is al de 2e keer dat er te veel hout meegeleverd word.
    Wat je in de kit krijgt is een styopor kern die bekleed is met iets wat op fotokarton lijkt.
    Netjes en ook de neuslijst is meegevormd.
    Het enige dat je nodig hebt is de achterlijst.
    Maar hoe moet dat aan elkaar, dat wordt niet uitgelegd in de tekening.
    De tekening had ik al opzij gegooid, ik was hem al uit mijn hoofd aan het bouwen maar ik wilde het toch even zeker weten.
    Dus dan stomp op elkaar lijmen?
    [​IMG]

    Eerst even tegen elkaar op gelegd om te kijken of ze wel dezelfde maat en profiel hebben.
    [​IMG]

    Het lijkt allemaal te kloppen.
    Dus de UHU Endfest 24 weer gepakt.
    Het plakband is ervoor om te zorgen dat de Endfest niet langs de kant gaat druipen.
    Je kan dan lekker met het spateltje langs het plakband schrapen.
    [​IMG]

    Na het aanbrengen van de epoxy het plakband verwijderd en nieuw plakband erop geplakt om de 2 delen tegen elkaar aan te fixeren.
    En om Bert te laten zien dat ik wel recht bouw mijn hulpmiddel getoond, een vuren lat.
    De achterlijst van het stabilo ligt op de vuren lat zodat het stabilo recht blijft en niet als rolroer gaat werken.
    [​IMG]

    De bovenkant ook voorzien van plakband en nu weer uit laten harden.
    Waarschijnlijk zet ik er naderhand nog wel een versterking in want dat stomp op elkaar lijmen vertrouw ik niet.
    Misschien een carbon roving achter de eindlijst lijmen als ligger maar dat bedenk ik nog wel.

    Nu weer wachten.
    [​IMG]

    GJ

  17. Cees Kraaijeveld

    Cees Kraaijeveld

    Lid geworden:
    10 feb 2004
    Berichten:
    336
    Locatie:
    's-Gravendeel
    Mijn stabilo zit op dezelfde manier in elkaar. W.b. de sticker: bedankt voor het aanbod, je hoort nog van me.

  18. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    3.891
    Locatie:
    BRECHT BELGIE
    Alleen karton als versteviging , zou wel eens willen weten welk karton ze daar voor gebruiken ?
    Geeft natuurlijk een gladde afwering.

  19. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Rene, het lijkt op fotokarton, zijdeglans en erg glad aan de buitenkant.
    Aviomodelli heeft ook modellen gehad waarvan de vleugels met dit spul afgewerkt waren.
    Je zou het denk ik gewoon zo kunnen schilderen ipv bespannen.

    GJ

  20. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Stukkie verder met het stabilo.
    Ik heb er toch maar wat carbon ingelijmd, even met de soldeerbout wat schuim aan de achterkant weggehaald en daar carbon ingelegd.
    Na uitharding is het lekker stevig en hoef ik niet bang te zijn dat er iets gaat staan wapperen of ik een deel van mijn stabilo verlies.
    [​IMG]

    Dan het volgende foutje in de bouwdoos.
    Er zit een stuk balsa bij van 8x15mm, dat zou de achterlijst van het stabilo moeten zijn.
    De 15mm zou in de horizontale positie moeten dus de 8mm zou tegen het stabilo aangelijmd moeten worden.
    Dan ziet het er zo uit.
    [​IMG]

    Helaas is het stabilo aan de achterkant 10mm dus je komt 1mm aan elke kant tekort.
    Het is opgelost, ik heb gewoon de 15mm tegen het stabilo gelijmd.
    Zo kritisch is dat niet.
    [​IMG]

    En het staat weer te drogen.
    Dan kan ik weer verder solderen aan de 3D printer...
    [​IMG]

    [​IMG]

    GJ
