Bouw van Upshur Hit & Miss motor

Discussie in 'Stoom techniek' gestart door R Groen, 22 jul 2020.

  1. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.410
    Locatie:
    HELLEVOETSLUIS
    Dat had ik ook voor ogen.
    Alleen niet de magneet lijmen, maar met een M2 stelschroef vastzetten.
    Waarom?. Sommige Hall generatoren reageren anders op de N- dan op de Z-pool.
    Je kan nu nog de polariteit aanpassen.
    Gebruik wel stelschroeven met kratereind, deze geven geen schade op de as.
    Succes. Groet Henk.

    R Groen vindt dit leuk.
  2. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    523
    Die 18€ is het probleem niet , maar met de 3,5€ verzendkosten er bij kom je aardig in de buurt van het bedrag waar de douane er btw bijvoegt.
    Op zich ook niet erg maar de verwerkingskosten zijn dan hoger wat je eerst betaald.
    Zo gaat dat hier in België toch.:oops:
    Een tijd geleden waren de verzendkosten gratis , zodat je hierdoor veilig onder de 22€ bleef.
    Dirk

    JeroenDorr en R Groen vinden dit leuk.
  3. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    255
    Locatie:
    Spijk, West Betuwe
    Bedankt Ruud,
    allemaal besteld. Kost allemaal zo ongeveer niets, maar je moet er wel even op wachten. Maar ik heb nog wel even te gaan voordat ik het nodig heb. Kan maar onderweg zijn!

    Jeroen

    R Groen vindt dit leuk.
  4. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    363
    Locatie:
    Elburg

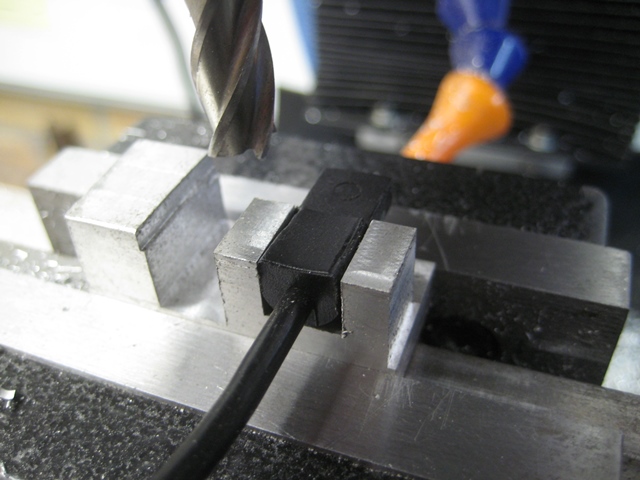

    Vanmorgen de bevestiging van de Hall sensor en het magneetje gemaakt.
    Blokje aluminium opmaat gefreesd.
    IMG_6156 small.JPG

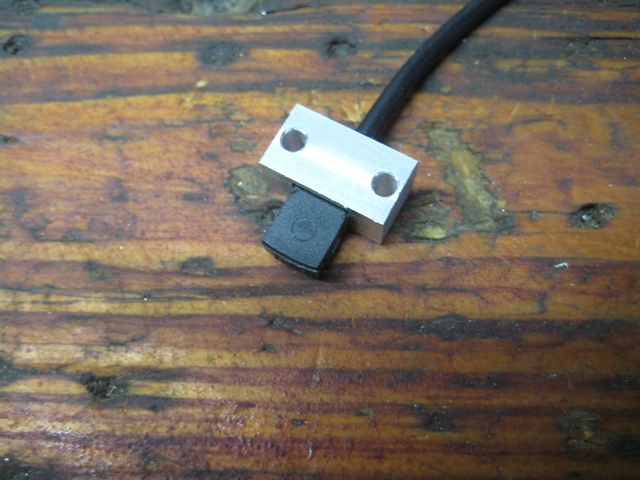

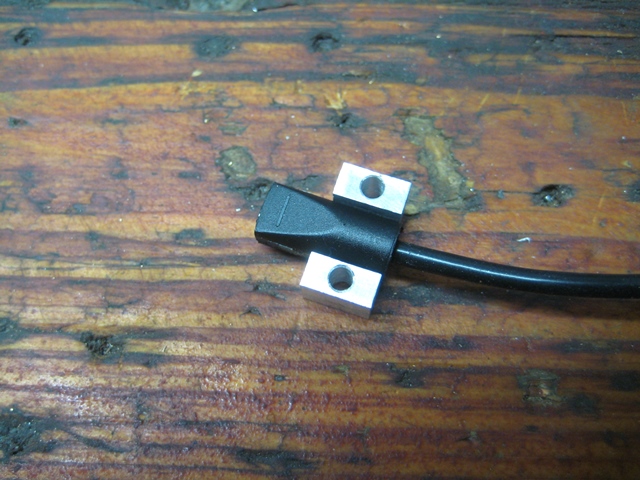

    Passen en meten.
    IMG_6163 small.JPG IMG_6166 small.JPG

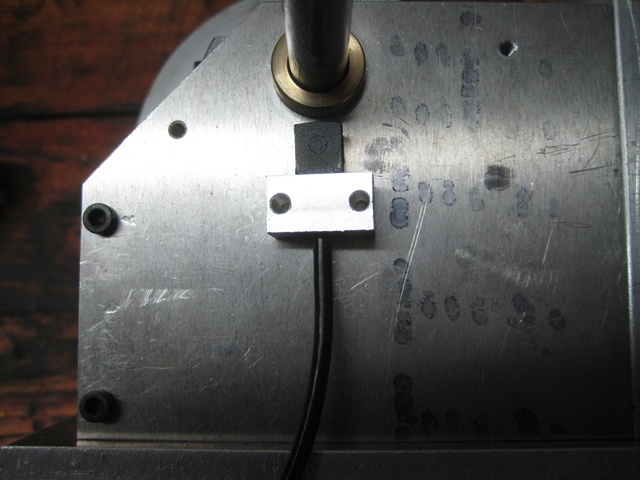

    Dit word straks de plek voor de Hall sensor.
    IMG_6169 small.JPG

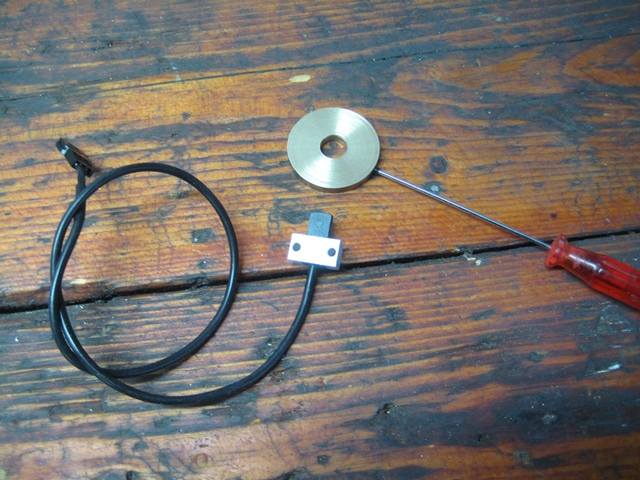

    Van messing een schijf gedraaid en voorzien van een inbus stelschroef om hem vast te kunnen zetten.
    Het magneetje word straks aan een zijkant in gefreesd zodat hij voor de Hall sensor langs beweegt.
    IMG_6175 small.JPG IMG_6170 small.JPG
    Only for the looks.

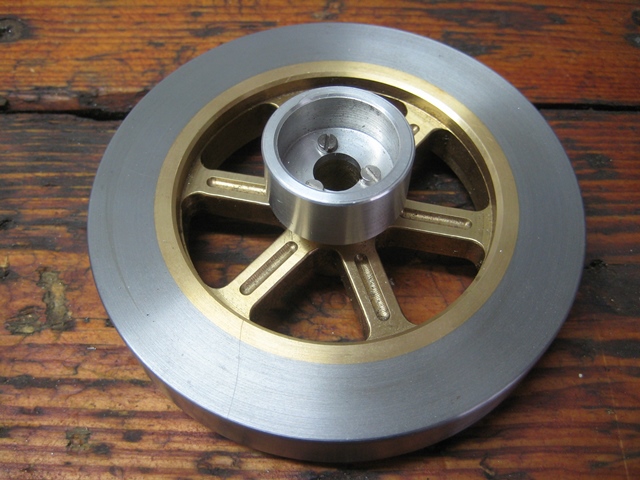

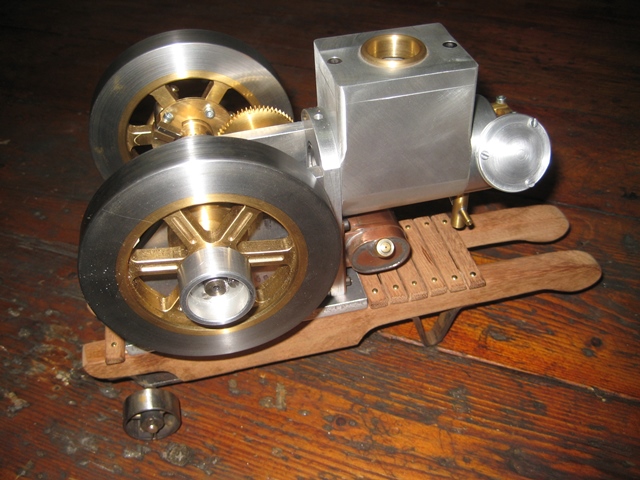

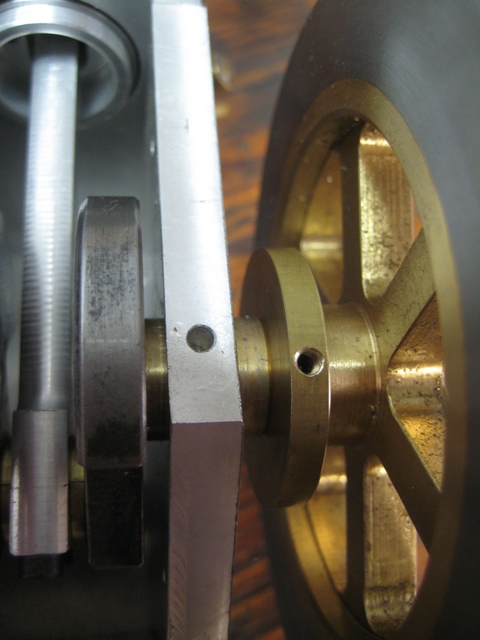

    Een wiel gemaakt voor de aandrijf band (komen straks nog mooie inbusboutjes in).
    IMG_6178 small.JPG IMG_6181 small.JPG
    Prettig weekend en de groetjes,
    Ruud.

    Jan Walpot, Potter, Johannes59 en 2 anderen vinden dit leuk.
  5. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    363
    Locatie:
    Elburg

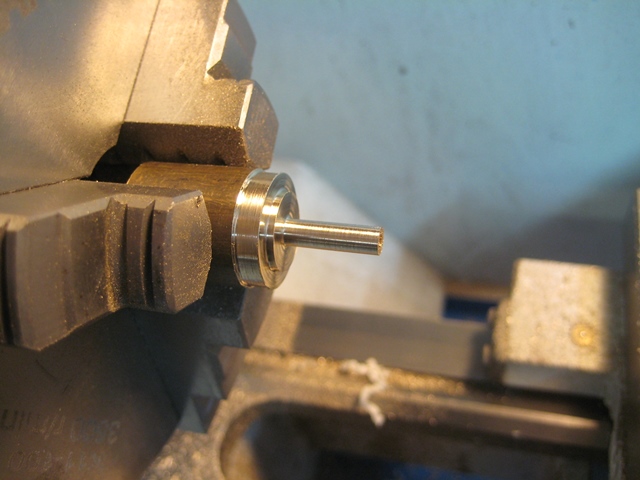

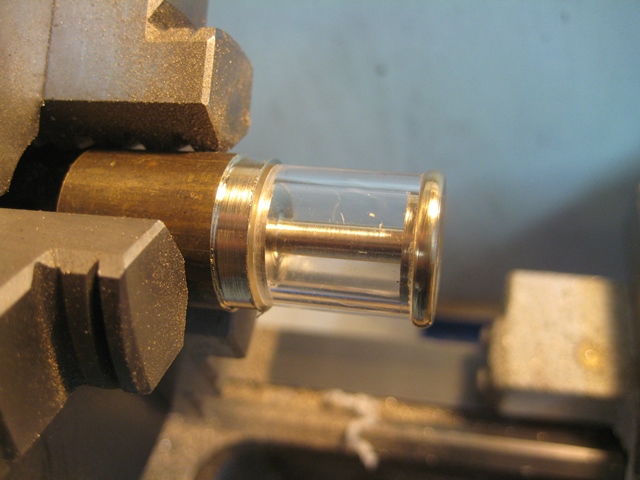

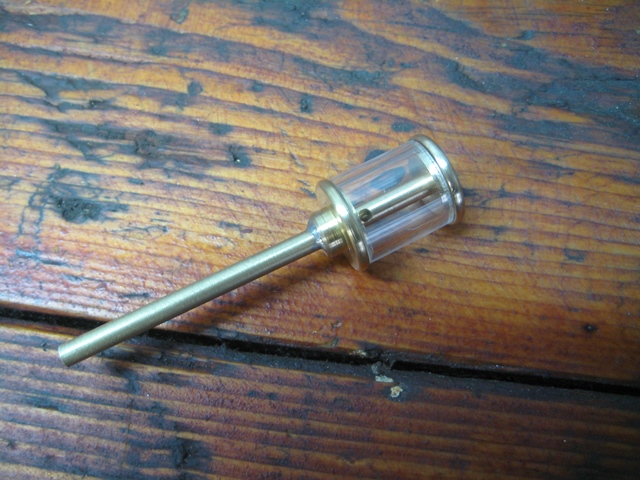

    Vandaag de lubricator (olie doseerpotje) gemaakt.
    Niet veel werk maar het maakt de motor straks wel af.
    Ik heb er wel een 1/2 meter plexiglas buis voor aan moeten schaffen, maar in de toekomst zal ik er nog wel eens een moeten maken.....
    Kleine stukjes messing komen hiervoor weer goed van pas.

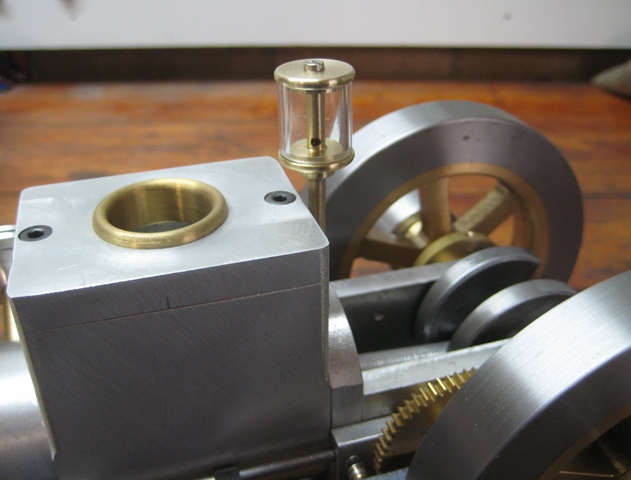

    IMG_6188 small.JPG IMG_6189 small.JPG
    Denk niet dat ik hem ga vullen met olie.
    Als ik de motor een keer laat lopen spuit ik wel wat olie in de gaatjes om hem te smeren.
    IMG_6197 small.JPG IMG_6202 small.JPG
    Groet,
    Ruud.

    Jan Walpot, willum, Demaic en 5 anderen vinden dit leuk.
  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    363
    Locatie:
    Elburg

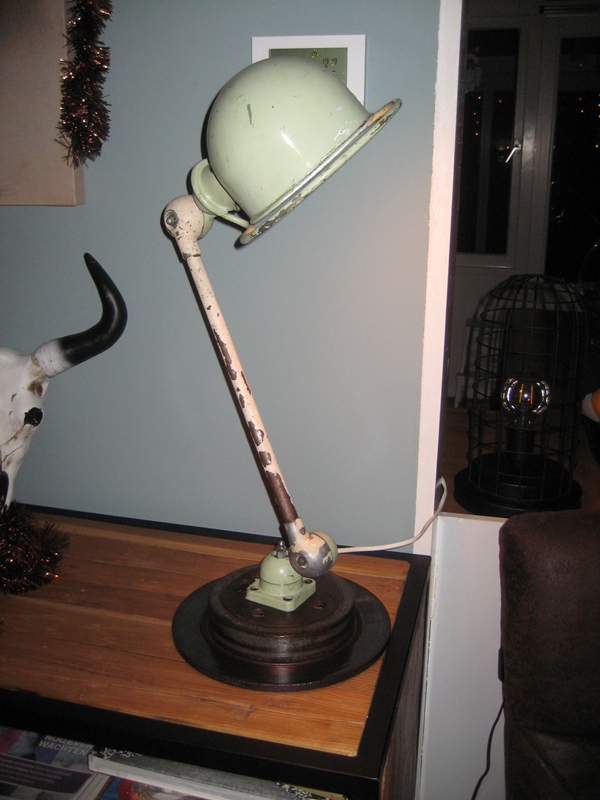

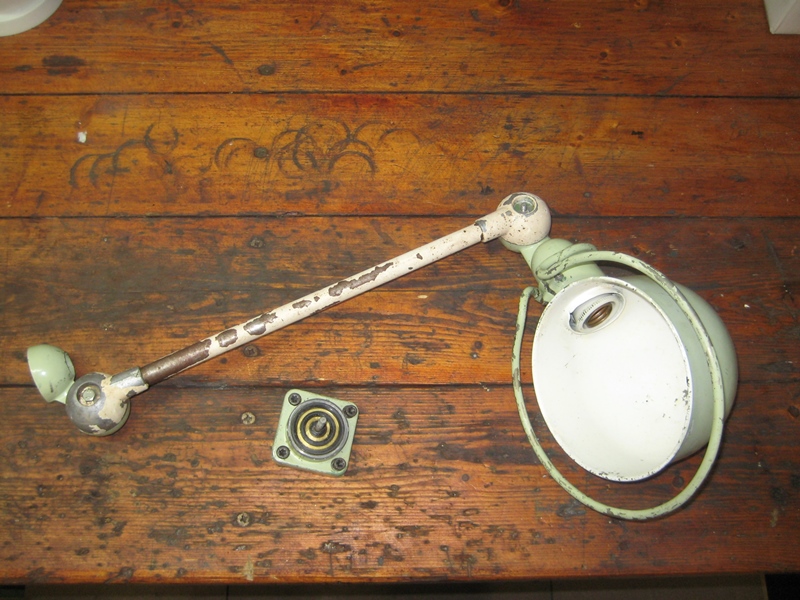

    Vandaag even niet met de motor bezig geweest maar een oude Jielde lamp (zat vroeger op een oude draaibank) een nieuw leven in geblazen.
    Sommige oude metaalbewerkers zullen zich deze lampen nog wel herinneren.
    Bij de plaatselijke garage een remschijf uit de schrootbak gehaald, een klein beetje ontroest en vervolgens in de blanke lak gezet.
    Lamp van nieuwe bedrading voorzien, en klaar.
    Een pracht van een industriële lamp.
    IMG_6205 small.JPG
    IMG_6208 small.JPG
    IMG_6209 small.JPG
    Groet, Ruud.

    willum, Gea, Potter en 2 anderen vinden dit leuk.
  7. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    1.417
    Locatie:
    Hoofddorp
    Ai ai ai. wat een toffe leeslamp is dit geworden:thumbsup:
    Heel inventief.
    Hoewel de arbeid aan jou motor ook mooi te noemen is.

    Grt John

    R Groen vindt dit leuk.
  8. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    363
    Locatie:
    Elburg
    Vanmorgen de grondplaat van de motor bewerkt zodat hij op het onderstel bevestigd kan worden.
    Ik moest hiervoor blinde gaten boren in een plaat van 8 mm en schroefdraad tappen.

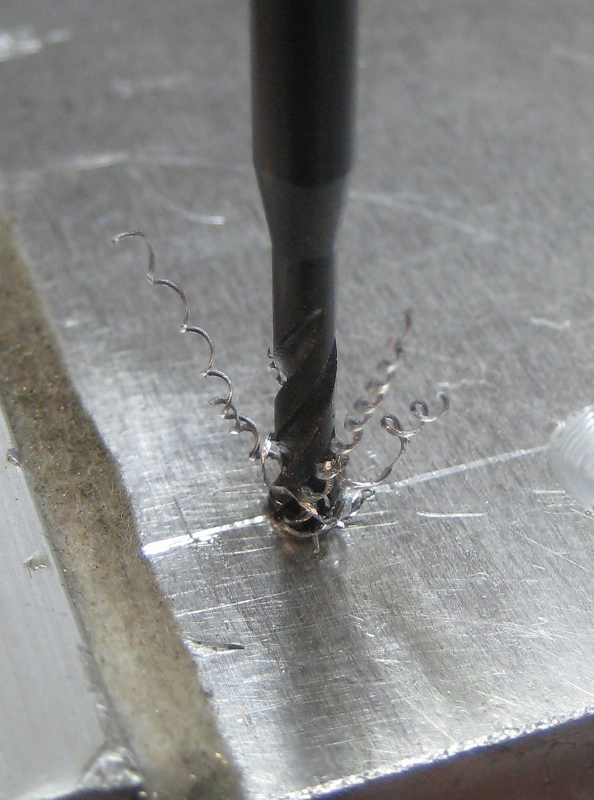

    Met gewone tappen krijg ik niet genoeg schroefdraad in 6mm diepe gaten.
    Onlangs heb ik tappen van Willum gekregen en daar zat ook een spiraaltap bij.
    Wat tapt dat mooi, de afvoer komt netjes naar buiten en dus niet onder in het gat, zodat je iets dieper kan komen.
    Willum, als nog bedankt, ik heb gelijk de rest van de ontbrekende spiraaltappen besteld.
    IMG_6216 small.JPG
    Groet, Ruud.

    Potter vindt dit leuk.
  9. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.067
    Locatie:
    noord-limburg
    Schroefdraad tappen

    R Groen,
    Onlangs heb ik tappen van Willum gekregen en daar zat ook een spiraaltap bij.
    Wat tapt dat mooi, de afvoer komt netjes naar buiten en dus niet onder in het gat, zodat je iets dieper kan komen.
    Willum, als nog bedankt, ik heb gelijk de rest van de ontbrekende spiraaltappen besteld.


    Fijn dat je er mee uit de voeten kunt Ruud.
    Zijn de spullen op de goede plek terecht gekomen.
    Mooie lintspanen maakt die tap.
    8mm heb ik nog genoeg te grabbel, andere maten helaas veel minder.
    Als je deze versleten hebt meld je dan maar, ik zal er nog een paar achter houden.

    Blijf mooi werk maken en heb plezier,
    Willum

    norwin, Potter, Zeiler en 1 andere persoon vinden dit leuk.
  10. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.067
    Locatie:
    noord-limburg
    Schroefdraad tappen

    foto 12-2020 R.G.

    Schroefdraad tappen.
    Ik zie bij het tappen graag lintspanen zoals op de foto van Ruud.
    Dit laat zien dat de tap ook scherp is en echt snijdt.
    Verder, als een tap spanen maakt
    en geen chips of kruimels
    beschadigd niets de tap
    of de te maken schroefdraad.
    Bij chips of kruimels:
    Er zouden stukjes snijkant van de tap uit kunnen breken of de tap kan snel bot worden.
    Botte tappen herslijpen kan, maar moet niet nodig zijn.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  11. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    363
    Locatie:
    Elburg

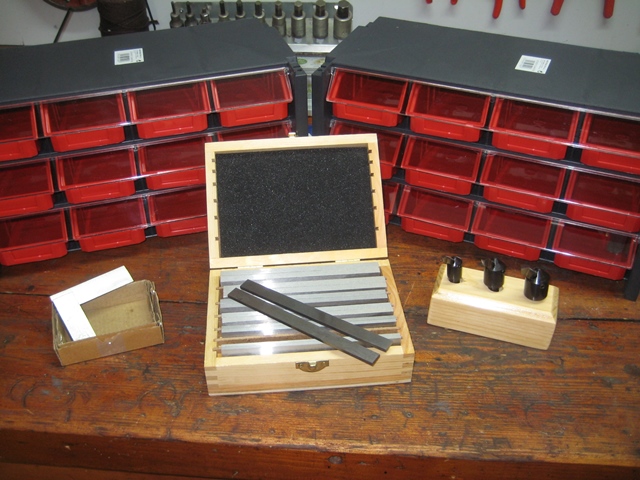

    Vanmorgen weer even naar HBM geweest.
    Ik heb inmiddels zoveel losse bakjes met boren, frezen en tappen dat ik dat wat overzichtelijker en bij elkaar wil hebben.
    Ik kan nu weer 24 bakjes vullen !!
    Ook heb ik een parallelset een klein blokhaakje een een kottersetje aangeschaft.
    IMG_6218 small.JPG
    Kortom we zijn weer lekker bezig.
    Groet, Ruud.

    Potter en Johannes59 vinden dit leuk.
  12. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    255
    Locatie:
    Spijk, West Betuwe
    Hi Ruud, ik heb hetzelfde parallelsetje. Erg handig.

    Wat betreft die blokhaak; Ik had er eerder eentje van HBM die niet haaks was! Zonder problemen omgeruild, maar het is niet onverstandig om even te checken. Want je krijgt rare resultaten anders.

    Jeroen

    R Groen vindt dit leuk.
  13. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.067
    Locatie:
    noord-limburg
    Aanpakker

    Ik heb inmiddels zoveel losse bakjes met boren, frezen en tappen dat ik dat wat overzichtelijker en bij elkaar wil hebben.
    Ik kan nu weer 24 bakjes vullen !!

    Jessus, jij pakt het beter aan dan ik Ruud.
    De hele winkel met mooie nieuwe bakjes leeggekocht.
    Heb je echt zo veel boren, frezen, ruimers en tappen?
    Dan heb je langzaam een echt complete werkplaats.

    Goed bezig,
    Veel modelbouwplezier,
    Willum

    R Groen vindt dit leuk.
  14. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    363
    Locatie:
    Elburg
    Valt mee hoor Willum, maar soms krijg je wel eens wat :D
    En om het eens te ordenen heb ik maar wat bakjes gekocht.
    Heb ik alles mooi bij elkaar en nog wat ruimte voor mijn bestelde spiraaltappen e.d.
    Groet, Ruud.

  15. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.067
    Locatie:
    noord-limburg
    Valt mee hoor Willum, maar soms krijg je wel eens wat :D

    Oh, verhip,
    Het is inderdaad pas kort geleden Sinterklaas geweest.
    Maak er een mooie complete werkplaats van Ruud.

    Veel modelbouwplezier,
    Willum

    R Groen vindt dit leuk.
  16. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    363
    Locatie:
    Elburg
    Vandaag bij mij zelf in de leer geweest.
    Omdat ik mijn modellen straks ook een kleurtje wil kunnen geven heb ik onlangs wat airbrush spulletjes aangeschaft.

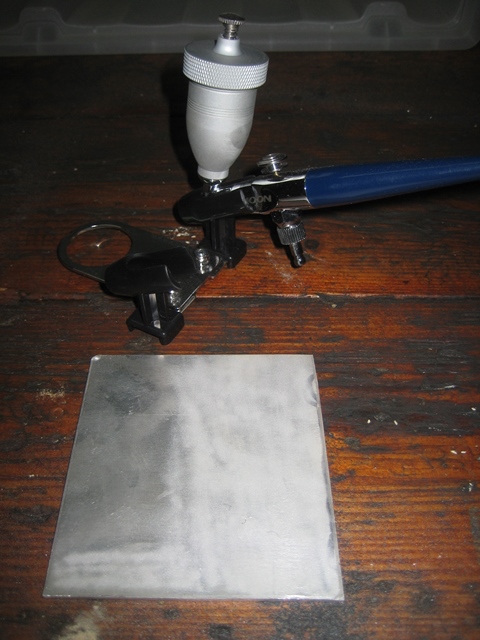

    Als eerste heb ik een stukje aluminium gestraald met een mini zandstraler.
    Dit gaat wel maar je moet wel geduld hebben, je kunt op het plaatje goed zien tot hoever ik gestraald heb.
    IMG_6219 small.JPG
    Daarna de verf aanmaken op de goede dikte.
    IMG_6220 small.JPG

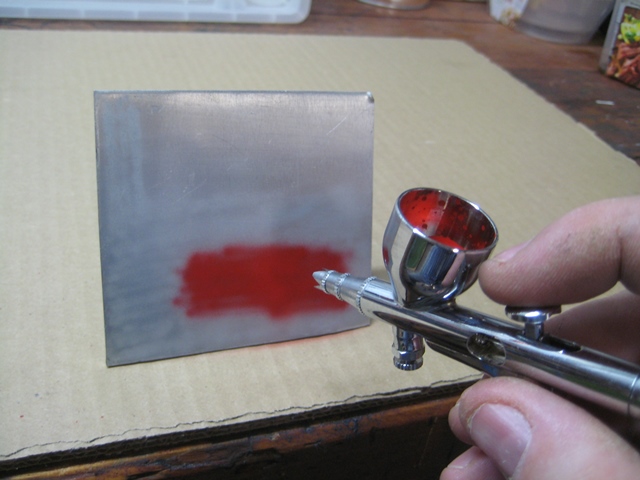

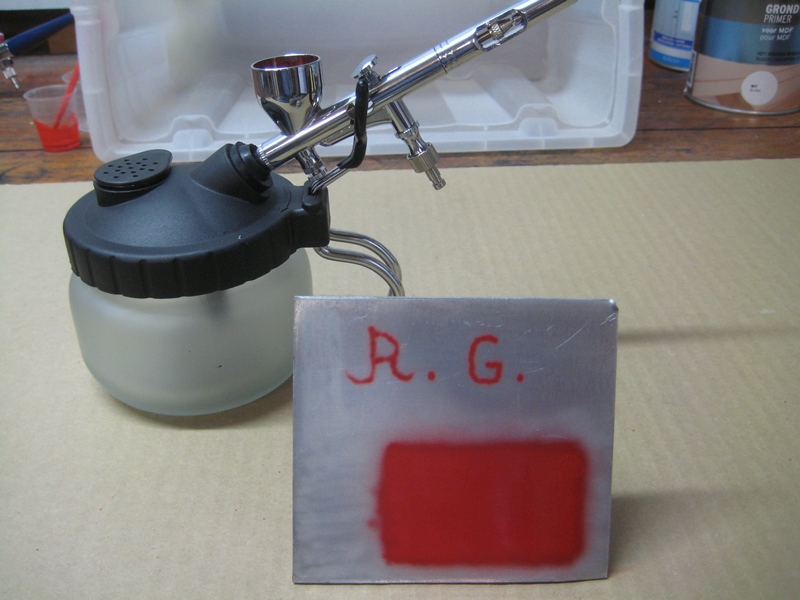

    En toen het mooiste, airbrushen zelf.
    Voor de eerste keer ging het vrij goed, al zeg ik het zelf
    IMG_6221 small.JPG
    Ik zal best wel fouten gemaakt hebben maar ik vond zelf het resultaat wel bevredigend.
    IMG_6224 small.JPG
    Het gaat mij erom dat ik de modellen straks een kleurtje kan geven.
    Dus alleen grote vlakken spuiten en geen tierelantijnen.
    En ik wil mijzelf weer eens wat aanleren.
    Tips zijn welkom!!!
    Groet, Ruud.

    JeroenDorr en Potter vinden dit leuk.
  17. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    363
    Locatie:
    Elburg

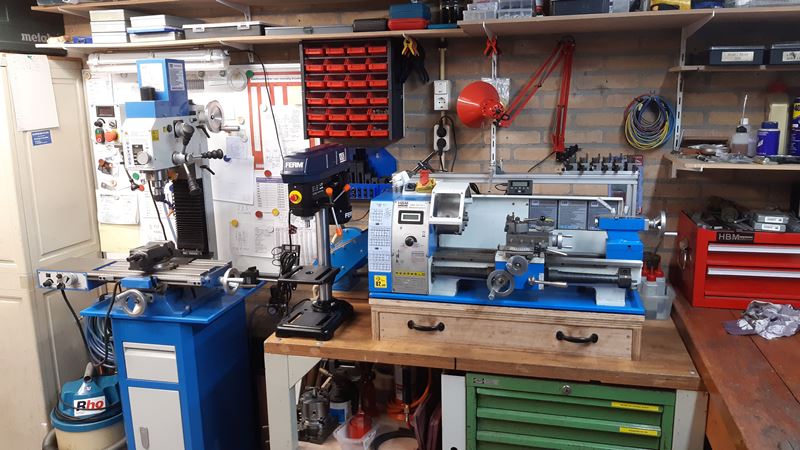

    Vandaag mij zelf een plezier gedaan en een kleine kolomboormachine aangeschaft.
    Ik was het een beetje zat om als ik even wat wilde boren de freesmachine om te bouwen.
    Het is een kleine en niet zo'n hele dure machine maar hij is er ook maar voor klein werk en voor het gemak.
    De boorkop die erbij zat heb ik niet gemonteerd, ik heb hiervoor een snelspan boorkop besteld.
    IMG-20201229-WA0003 small.jpeg
    IMG-20201229-WA0009 small.jpeg
    Fijne jaarwisseling en een gezond 2021 allemaal.
    Groet,
    Ruud.

    Jan Walpot, Potter, Bert V en 1 andere persoon vinden dit leuk.
  18. Johannes59

    Johannes59

    Lid geworden:
    18 sep 2019
    Berichten:
    329
    Locatie:
    Zwolle
    Mooi man! Veel plezier er mee, goede jaarwisseling en een gezond 2021!

  19. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.410
    Locatie:
    HELLEVOETSLUIS
    Gefeliciteerd met je aankoop, echt een leuke aanwinst.
    Ook ik erger mij soms om voor een enkele bewerking de freesban te moeten ombouwen.
    Je zal de kruistafel wel missen maar voor incidenteel werk een mooie oplossing.
    Overigens, ik had de boormachine aan de rechterkant van de draaibank gezet.
    Gelet op de foto zit de motor van de boormachine nu voor de opening van de holle as.
    Je kan nu geen lang uitstekend materiaal inspannen.
    Ik wens je een goede jaarwisseling en een gezond 2021.
    Groet, Henk.

  20. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    363
    Locatie:
    Elburg
    Hij is er tijdelijk neer gezet Henk, hij staat nog los.
    Ik wil nog even goed over de opstelling nadenken.
    Groet, Ruud.
