Bouw van Upshur Hit & Miss motor

Discussie in 'Stoom techniek' gestart door R Groen, 22 jul 2020.

  1. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg

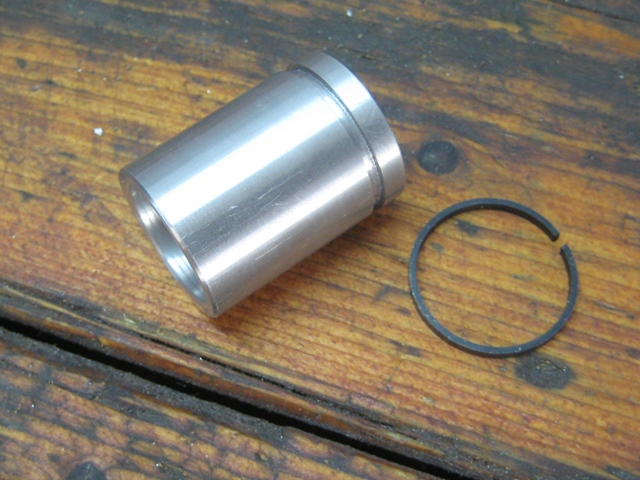

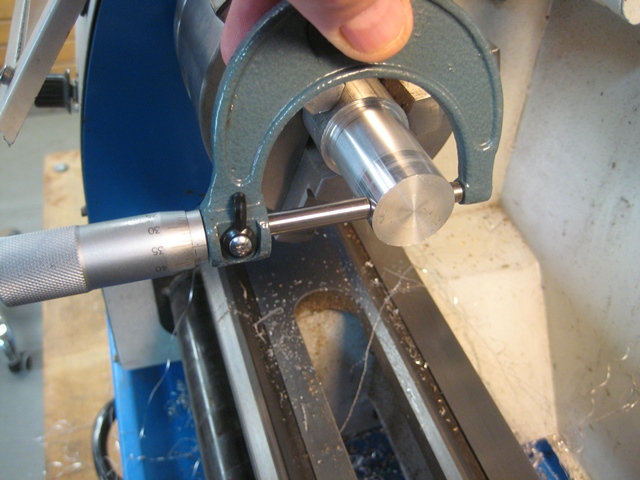

    Vandaag het draaiwerk aan de zuiger gedaan.
    Op de juiste diameter (25,36 mm) gedraaid.

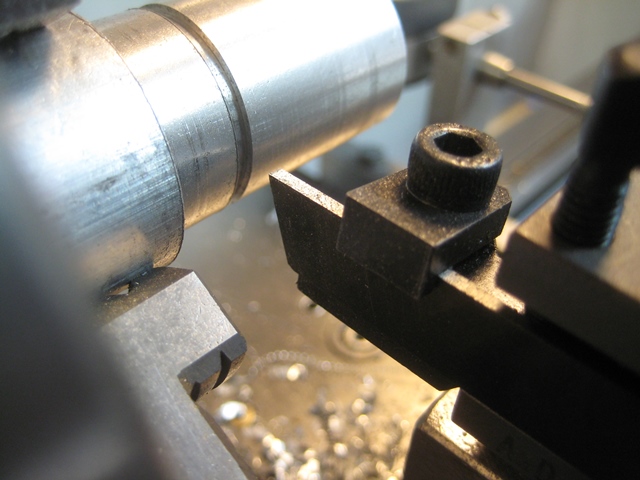

    De uitsparing voor de zuigerveer uitgestoken (met een beiteltje gekregen van Willum)
    (Zuigerveer heeft Dirk voor mij gemaakt, de kennis om die te maken heb ik nog niet).

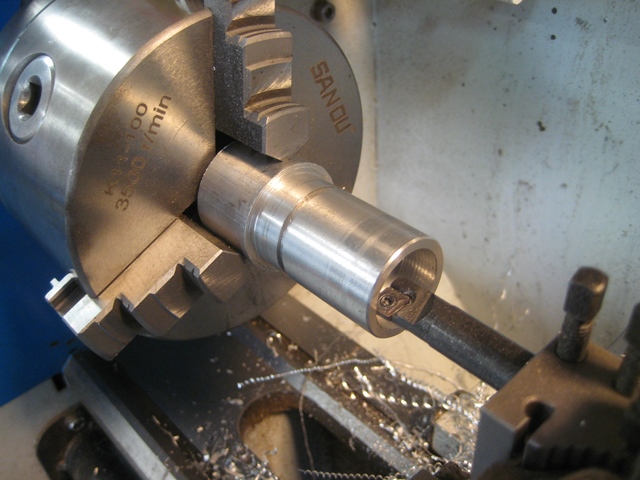

    Binnenzijde uitgedraaid en netjes opmaat afgestoken.
    IMG_5996 small.JPG IMG_6001 small.JPG
    IMG_6003 small.JPG IMG_6007 small.JPG
    Volgende keer gat voor pistonpen boren en ruimen en de lagerbus voor in de drijfstang maken.
    Fijn weekend en de groetjes,
    Ruud.

    ozy, Potter, JeroenDorr en 1 andere persoon vinden dit leuk.
  2. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.155
    Locatie:
    zaandijk
    ik vind dit zo ontzettend knap dat je dit kunt en ben ook heel benieuwd hoe het straks gaat draaien.
    veel succes verder.
    groet Piet

    willum en R Groen vinden dit leuk.
  3. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.158
    Locatie:
    HELLEVOETSLUIS
    Ook jij!
    Bij normaal draaiwerk gebruik ik de digitale schuifmaat.
    Indien ik echt de diameter wil weten, dan grijp ik terug naar de beugel schroefmicrometer.
    De meetnauwkeurigheid en ook de reproductie, herhalen van de meetwaarde, is en blijft een voordeel.
    Succes met de verdere bouw. Groet, Henk

    JeroenDorr en R Groen vinden dit leuk.
  4. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg

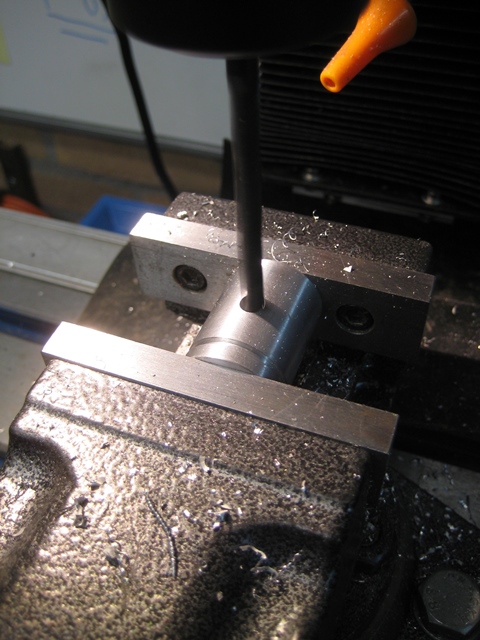

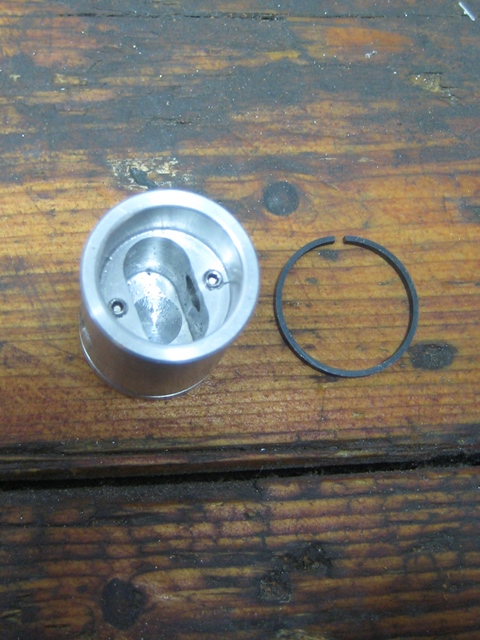

    Vandaag de zuiger verder bewerkt.
    Gat voor pistonpen geboord en geruimd.
    Binnenzijde verder bewerkt en borging voor pistonpen aangebracht.
    IMG_6009 small.JPG IMG_6016 small.JPG
    IMG_6011 small.JPG

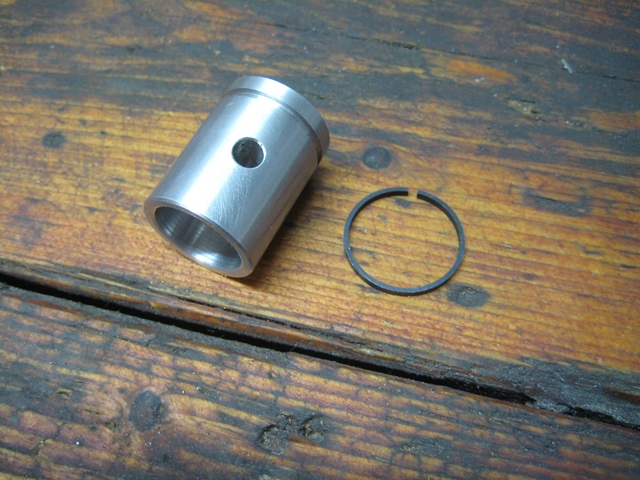

    Zuiger is klaar, nu de lagerbus in de drijfstang nog maken.
    Groet, Ruud.

    ozy, Potter, Gea en 1 andere persoon vinden dit leuk.
  5. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.158
    Locatie:
    HELLEVOETSLUIS
    Mooi werk, complimenten.
    Mooie oplossing om de zuigerpen te borgen met binnenzeskant stelschroeven met kratereind?. Met punt geeft schade op de pen en bij verwijderen ook schade in de boring.
    Je hoeft nu geen klempassing in de zuiger, met borgveren voor het weglopen van de zuigerpen te gebruiken.
    Vraag, daar tweetakt, ga je ook mengsmering gebruiken?
    Groet, Henk.

  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg
    Was niet mijn idee maar van Dirk, ere wie ere toekomt.
    Is geen tweetakt maar viertakt, krijgt smering door voor het starten even de lagers een beetje van olie te voorzien.
    Gr. Ruud.

  7. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    478
    Twee platte vlakjes op de uiteinden van de zuigerpen en je krijgt geen putjes die de boringen kunnen beschadigen.
    Bij deze viertakt motoren gebruik ik meestal wel mengsmering.
    Het kan geen kwaad en ik vergeet al eens de smeerpot bij te vullen .:stout:
    Dirk

    Demaic en R Groen vinden dit leuk.
  8. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg
    Kijk weer wat geleerd.
    Dan zal de mengsmering alleen zijn om de zuiger en de klepgeleiding wat te smeren neem ik aan.
    Gr. Ruud.

  9. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    478
    Klopt helemaal.
    Als brandstof neem ik colmans fuel met een beetje olie er bij.
    Aspen brandstof werkt ook prima en bij die voor tweetakt zit er natuurlijk al olie bij. https://allesopaspen.nl/aspen-2/

    Dirk

  10. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg

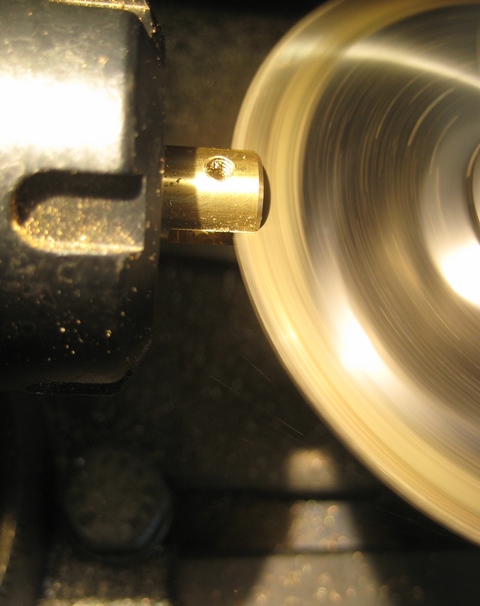

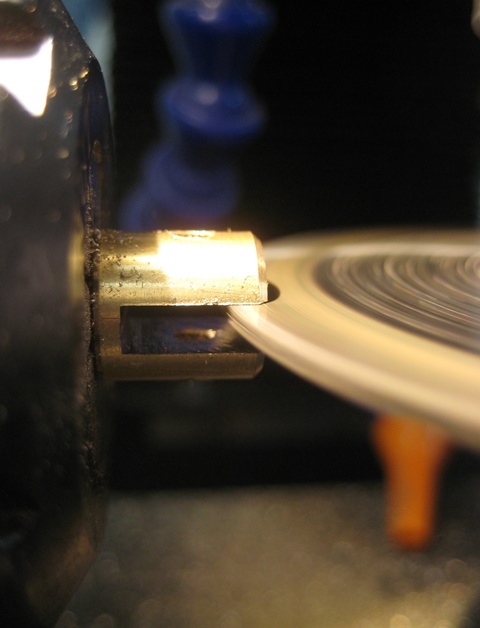

    Vanmiddag een nieuwe bewerking voor mij op de freesbank uitgevoerd.
    Een opspandoorn met een zaag.
    Ging prima maar de exacte hoogte bepalen viel niet mee, is daar een trucje voor?

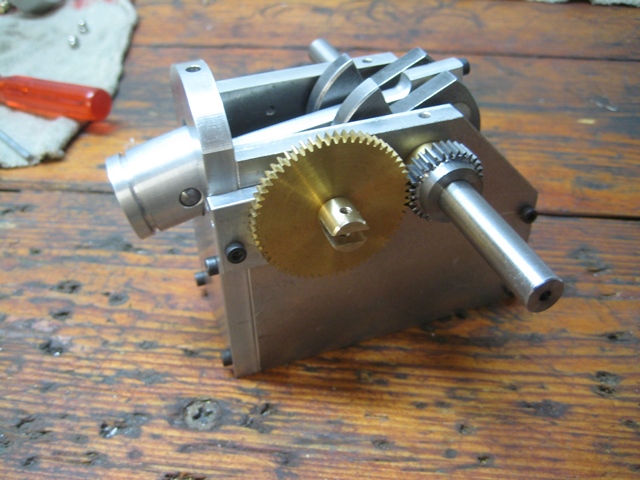

    Tandwielen-asje gedraaid, gleufje gezaagd en weer een onderdeeltje klaar.
    IMG_6018 small.JPG IMG_6020 small.JPG
    IMG_6021 small.JPG
    Groet,
    Ruud.

    ozy, Potter, Jan Walpot en 3 anderen vinden dit leuk.
  11. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    181
    Locatie:
    Spijk, West Betuwe
    Hi Ruud, ziet er weer mooi uit hoor! vraagje, waarom gezaagd en niet gewoon gefreesd? Heeft dat voor- en of nadelen? Zaag je in een keer of meerdere keren tot de juiste maat?

    Alvast bedankt

    Jeroen

  12. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg
    Geen idee Jeroen, ik had ooit eens zo'n setje met zagen en een doorn aangeschaft en wilde dit eens proberen.
    En dit leek mij een mooi moment.
    Ik heb het in meerdere keren gezaagd.
    Het moest een sleuf worden van 3mm en had de keuze uit drie door mij aangeschafte zagen 1, 1.5 en 2 mm, ik heb de 1 mm genomen en drie keer gezaagd.
    Dit ging prima.
    Groet, Ruud.

    Stoompomp vindt dit leuk.
  13. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg

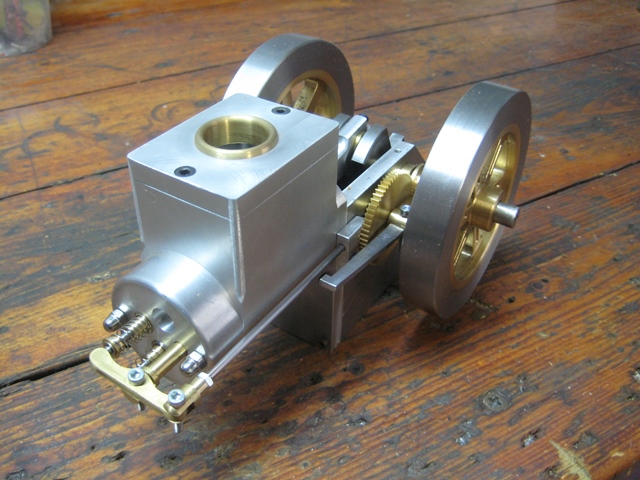

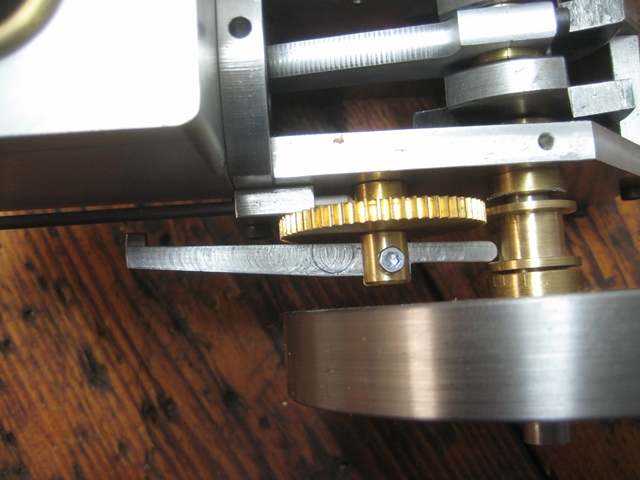

    vandaag bezig geweest met de regulator.
    Wat frees en vijlwerk, niet echt spannend maar je hebt de onderdeeltjes wel nodig.
    IMG_6029 small.JPG
    IMG_6030 small.JPG
    Groet, Ruud.

    ozy, Gea, Jan Walpot en 5 anderen vinden dit leuk.
  14. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg
    Vandaag weer verder met de regulator.
    Dit zijn allemaal wat kleine en wat bewerkelijkere onderdelen.

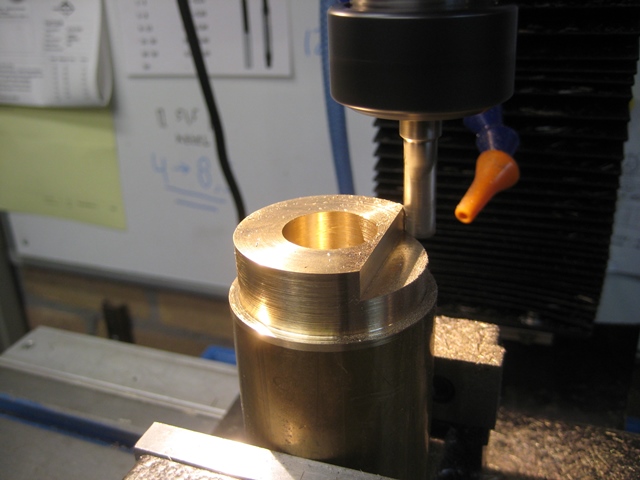

    Eerst maar een homp messing op maat gedraaid en daarna frezen.
    IMG_6033 small.JPG

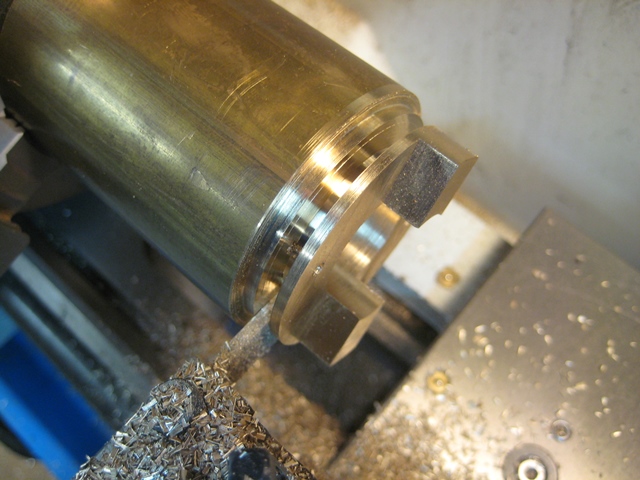

    Daarna het onderdeel afsteken.
    Daarbij maakte de draaibank een hoop geluid ondanks het gebruik van een nieuwe afsteekbeitel.
    Moet er bij vermelden dat ik dit bij een laag toerental gedaan heb, vanwege het grote stuk messing wat best wel ver uitstak.
    Ik vond het zonde om er een stuk af te zagen, wat ik na de bewerking dan weer over hielt.
    IMG_6037 small.JPG
    Passen op het vliegwiel en de boring overnemen en gaten boren en tappen in het vliegwiel.
    IMG_6041 small.JPG

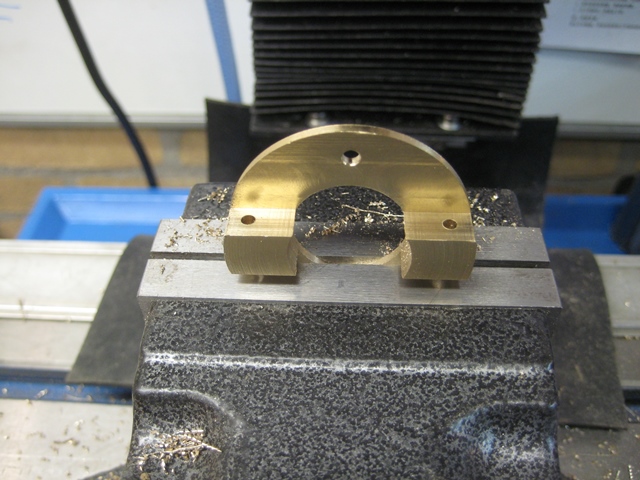

    Gaten boren in de lippen waaraan de bediening van de centrifugaal gewichten komen.
    IMG_6044 small.JPG
    Nu nog doorzagen (klusje voor morgen) en dan is er weer een onderdeeltje klaar.
    Groet, Ruud.

    ozy, Demaic, Potter en 5 anderen vinden dit leuk.
  15. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg

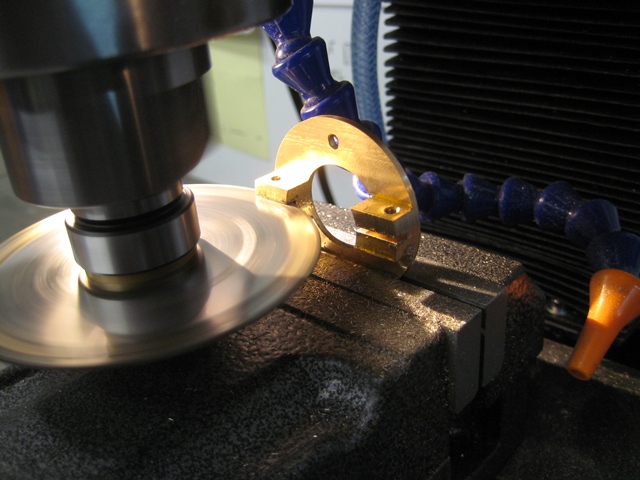

    Vanmorgen schroefdraad in de blokjes getapt en toen doorgezaagd.
    De schroefdraad loopt nu mooi door en is het dus niet mogelijk de gleuf smaller te draaien.
    Dit mag ook niet omdat de centrifugaal gewichten hierop moeten kunnen draaien.
    IMG_6046 small.JPG

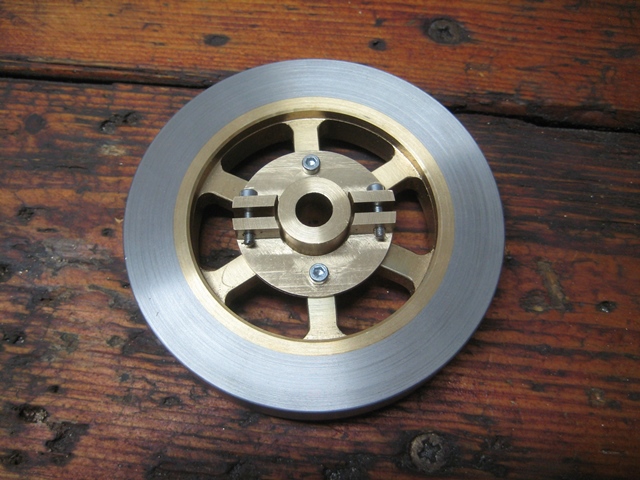

    Na het doorzagen heb ik hem exact op de goede dikte gefreesd zodat de scharnierstripjes er soepel tussen kunnen.
    IMG_6049 small.JPG
    Nu de scharnierstripjes voor de centrifugaal gewichten maken (klein pruts werk, zagen en vijlen).
    Groet, Ruud.

    ozy, Demaic, Potter en 3 anderen vinden dit leuk.
  16. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg
    Vandaag de regulator verder afgemaakt.

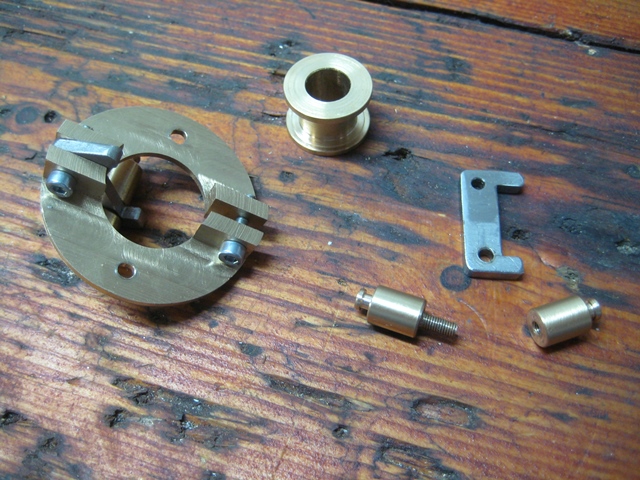

    Scharnierstripjes gemaakt uit een stukje rvs wat ik nog had liggen.
    En de centrifugaal gewichtjes uit een stukje messing.
    IMG_6053 small.JPG IMG_6055 small.JPG
    De hele handel op het vliegwiel gemonteerd, en gecontroleerd of het werk.

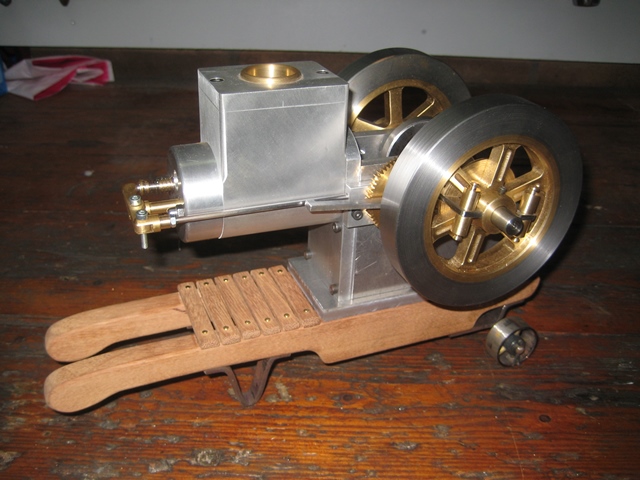

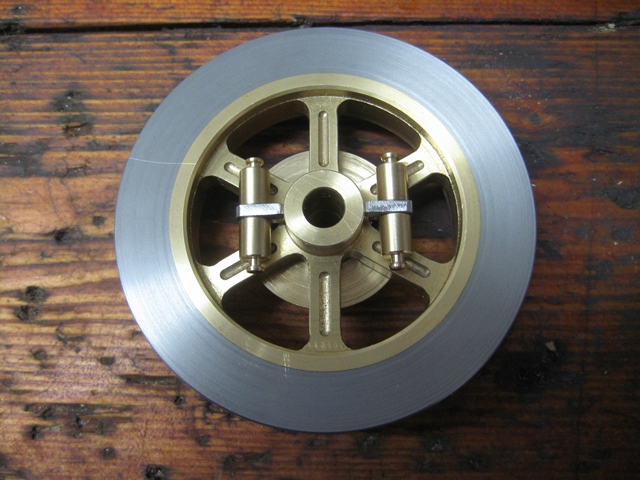

    IMG_6058 small.JPG IMG_6065 small.JPG
    Nu nog een paar veertjes om de centrifugaal gewichtjes terug te trekken.
    Prettig weekend en de groeten,
    Ruud.

    ozy, Jan Walpot, Demaic en 4 anderen vinden dit leuk.
  17. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg
    Even met de hand een slinger geven om te kijken of hij lekker soepel loopt.

    Groet,
    Ruud.

    jef, Jan Walpot, Zeiler en 5 anderen vinden dit leuk.
  18. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    253
    Locatie:
    Elburg

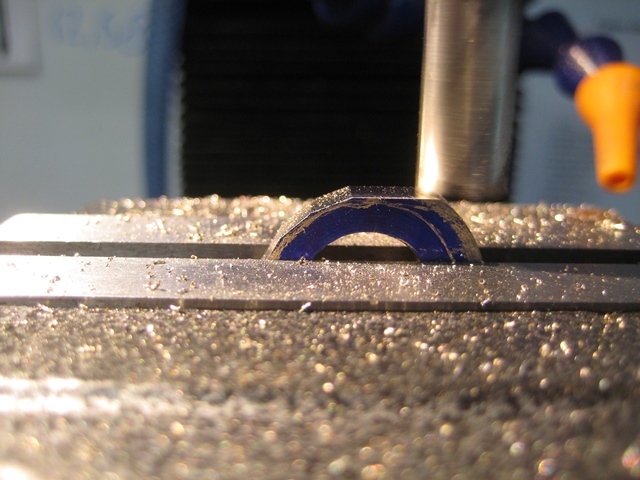

    Vanmorgen nog even met de motor bezig geweest.

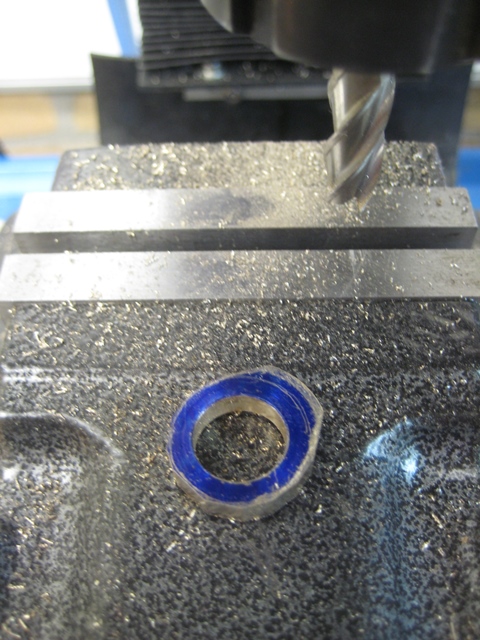

    De nok gemaakt voor de bediening van de uitlaatklep.
    Zoveel mogelijk in model gemaakt op de freesbank.
    IMG_6091 small.JPG
    IMG_6092 small.JPG

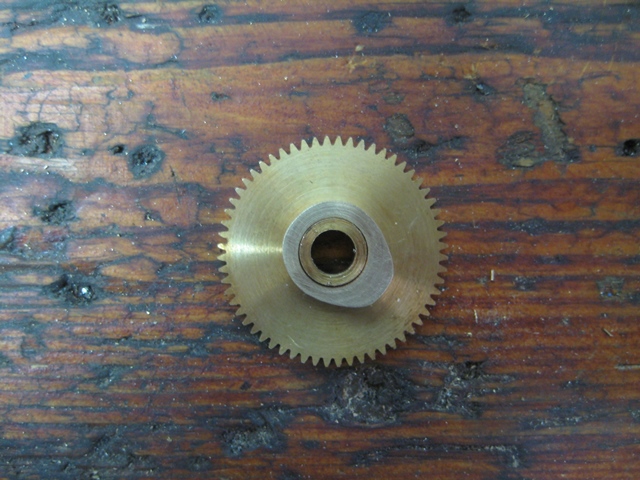

    Daarna vijlen en bevestigen op het nok-tandwiel.
    IMG_6094 small.JPG IMG_6097 small.JPG
    En toen de vraag werk het?
    Jawel hoor de klep gaat mooi open en dicht.

    Groet, Ruud

  19. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.158
    Locatie:
    HELLEVOETSLUIS
    Mooi gemaakt, de oplossing met voorfrezen van de nok vindt ik een mooie probleem oplossing, voor komt veel vijlen.
    Chapeau, Henk.

    R Groen vindt dit leuk.
  20. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    181
    Locatie:
    Spijk, West Betuwe
    Ziet er weer keurig uit Ruud!
    Hoe zit die nok vast? Is ie makkelijk te verstellen.
    Heb je de timing al gecontroleerd?

    Jeroen
