    Afgelopen dagen bezig geweest met het fabriceren van de drijfstang.
    Een behoorlijk klusje als dat de eerste keer is (gelukkig heb ik veel info van Dirk gehad hierover, bedankt).

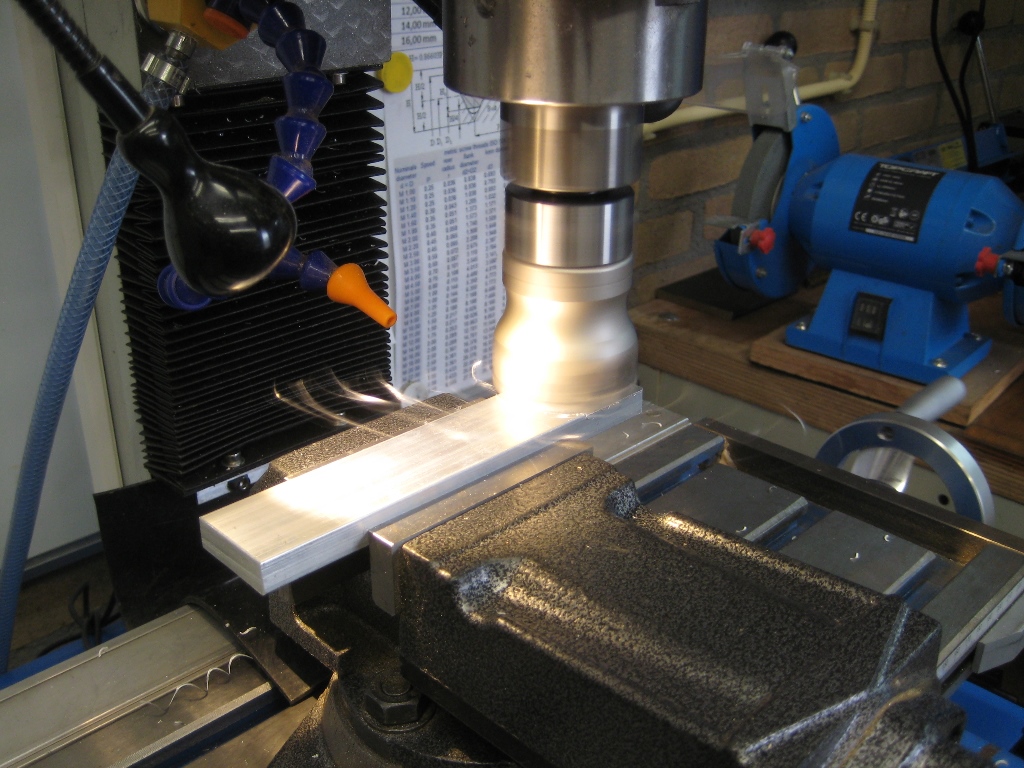

    Begonnen met het op de goede dikte frezen van het materiaal.
    IMG_5226 small.JPG

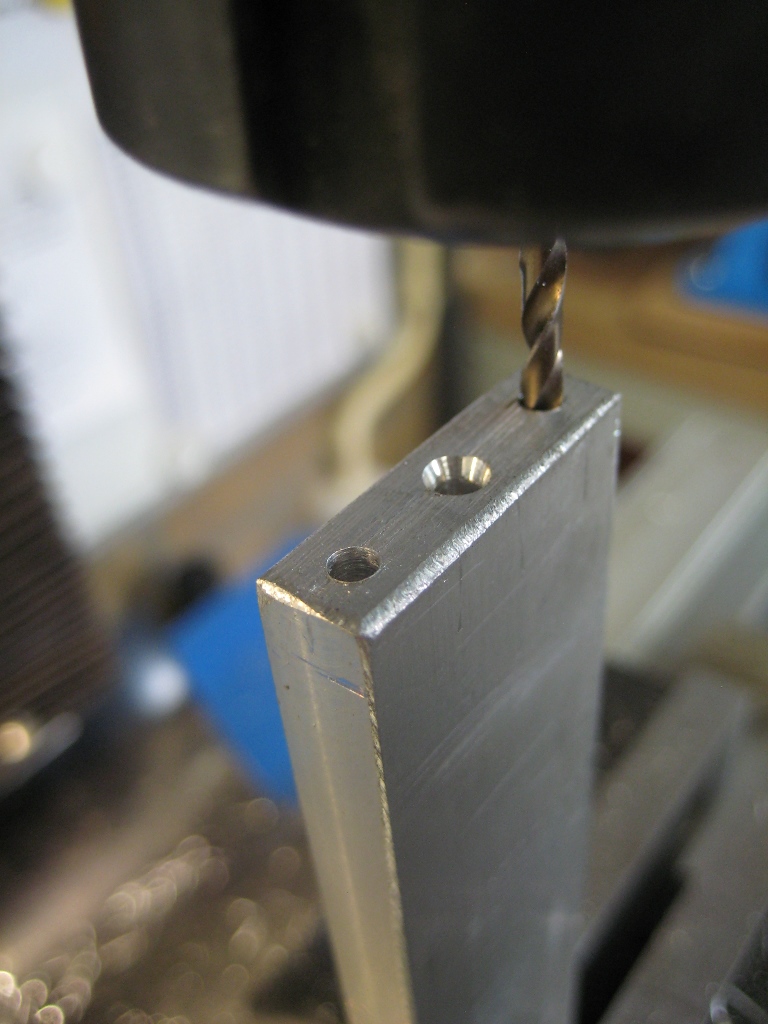

    Daarna centers aanbrengen en gaatjes boren voor montage op het bigend.
    IMG_5229 small.JPG

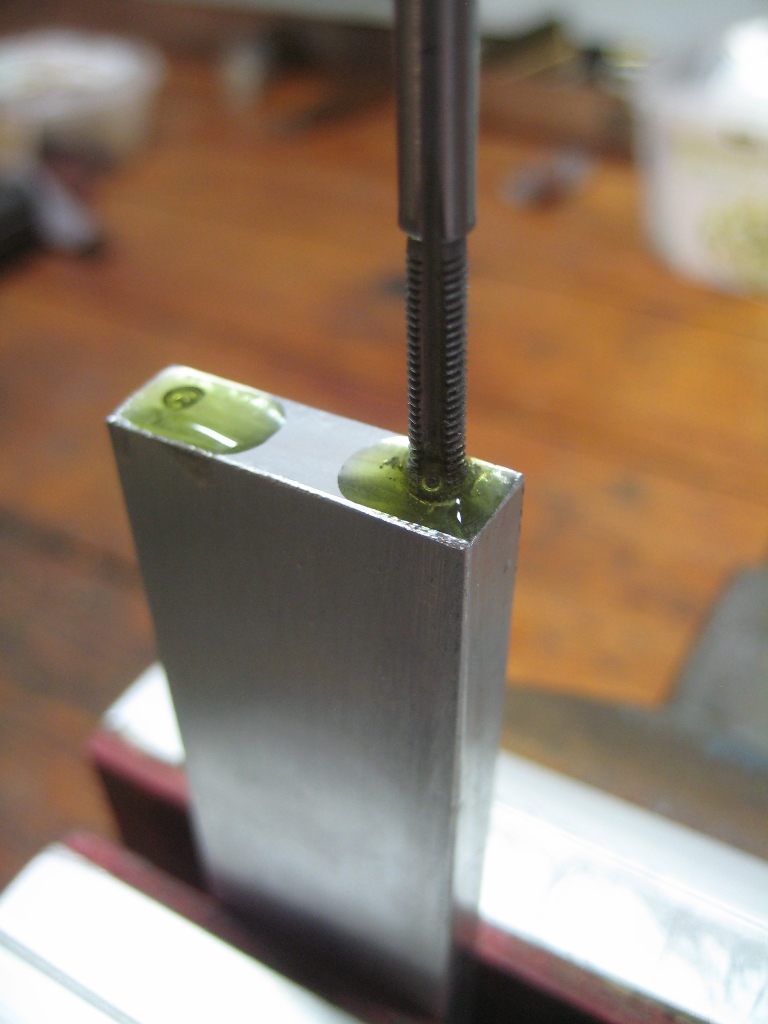

    En schroefdraad tappen.
    IMG_5233 small.JPG

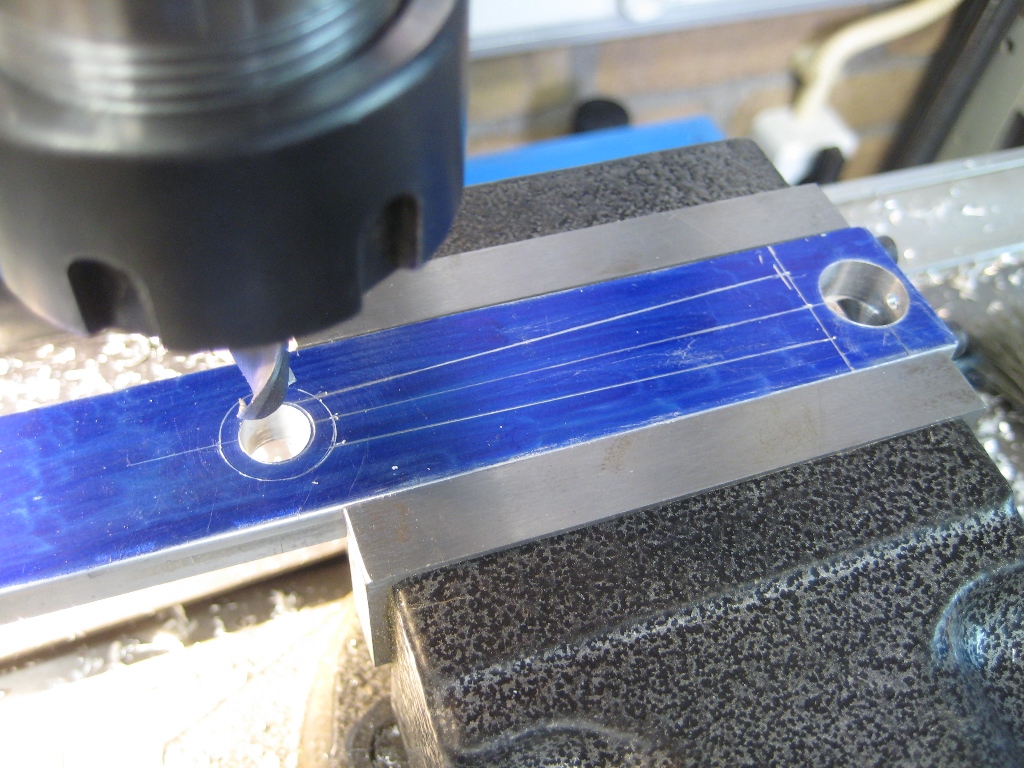

    Gaten maken met de tweelippen frees voor bigend en smallend.
    IMG_5241 small.JPG

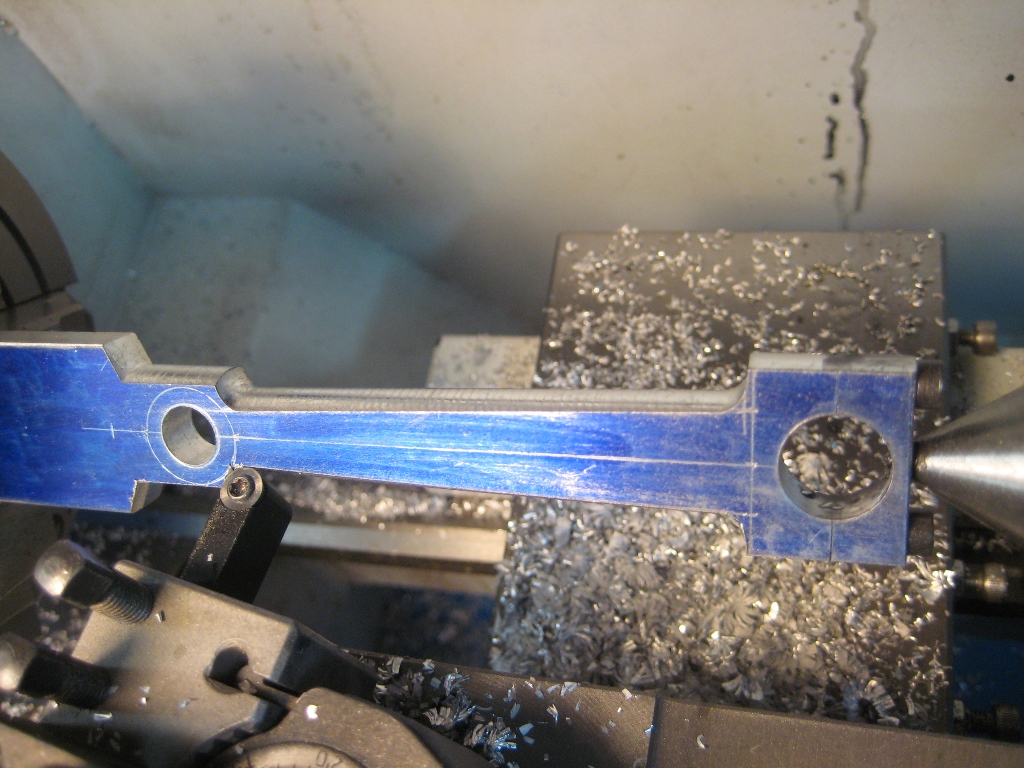

    Opspannen op de draaibank en in model draaien.
    IMG_5247 small.JPG

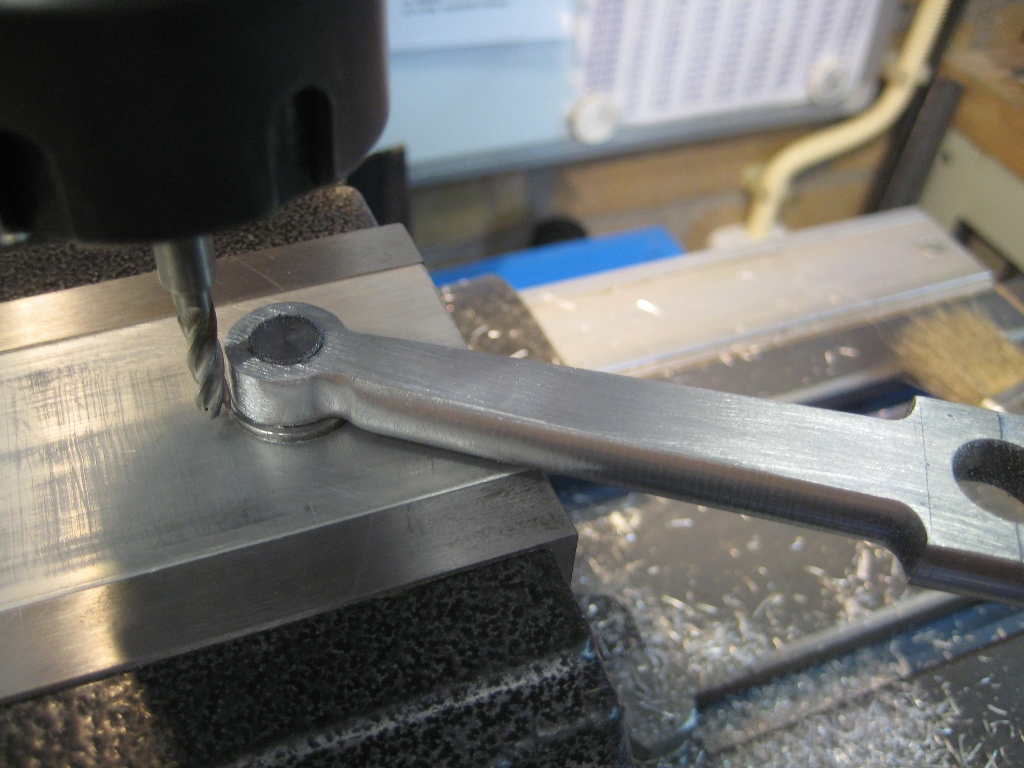

    Ronding aan het smallend frezen.
    IMG_5248 small.JPG
    En klaar is mijn drijfstang (voor de eerste keer, snappen jullie wel dat dit de mooiste drijfstang van de wereld is.....)
    De lagerschalen ga ik maken als ik de krukas klaar heb want dan kan ik die er mooi pas op maken.
    IMG_5251 small.JPG
    Allemaal veel modelbouw plezier en een goed weekend.
    Groet,
    Ruud.

    norwin, Potter, Stoompomp en 7 anderen vinden dit leuk.
  2. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
    Vraagje, heb je voor het conisch draaien de losse kop versteld?
    Of het support onder de hoek gezet?

  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Henk, ik heb het support versteld, dat vond ik wat makkelijker.
    Wist ook niet of ik de hoek wel zou halen met het losse center.
    Groet,
    Ruud.

    Laatst bewerkt: 2 aug 2020
  4. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Vandaag de klepjes vervaardigd.
    Dit was de tweede poging moet ik eerlijk bekennen.
    Bij de eerste poging sloeg de steel krom tijdens het op maat draaien, de fout was dat ik de lengte van de klepsteel (+/- 35mm lang, 3mm rond) elke keer in een pas wilde afsteken.
    Dat ging goed tot ik bij een dikte van ongeveer 4 mm kwam, toen sloeg hij krom.
    Dirk adviseerde mij om het elke keer in stukjes van ongeveer 10mm te doen, dit ging prima!! (van oudere ervaren mensen moet je het leren, Dirk bedankt!)
    Eerst heb ik van toolbit een beitel gemaakt omdat ik dat ook eens wilde leren.

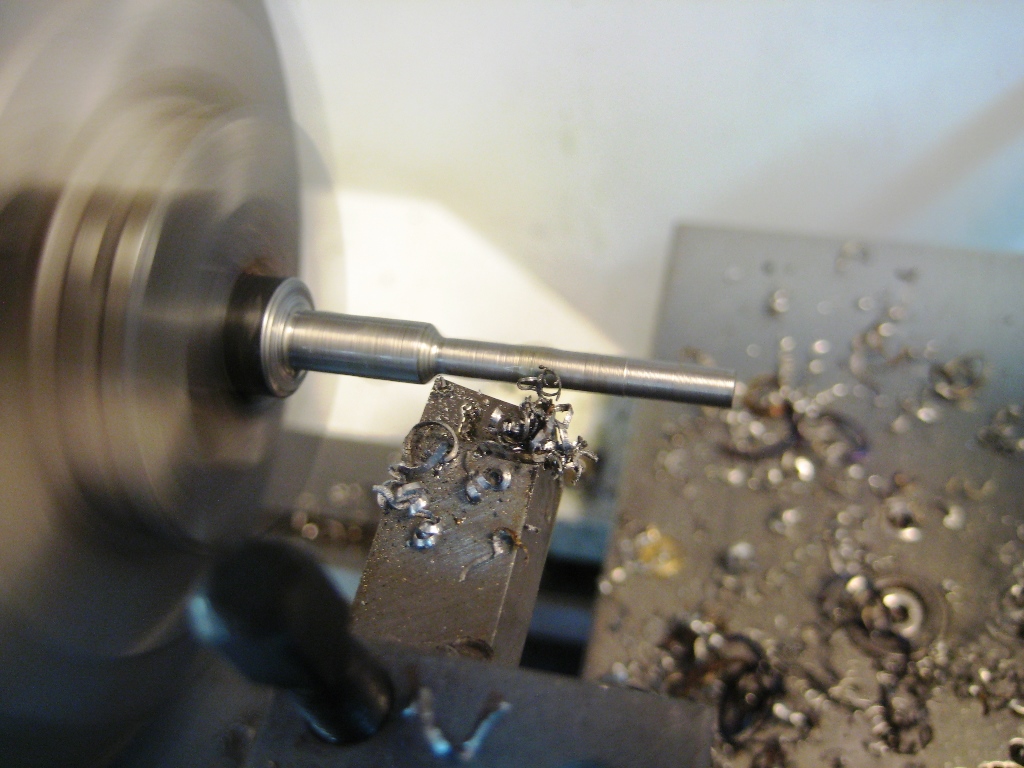

    En toen ben ik begonnen om in stapjes de klepsteel op dikte te gaan draaien.
    IMG_5329 small.JPG

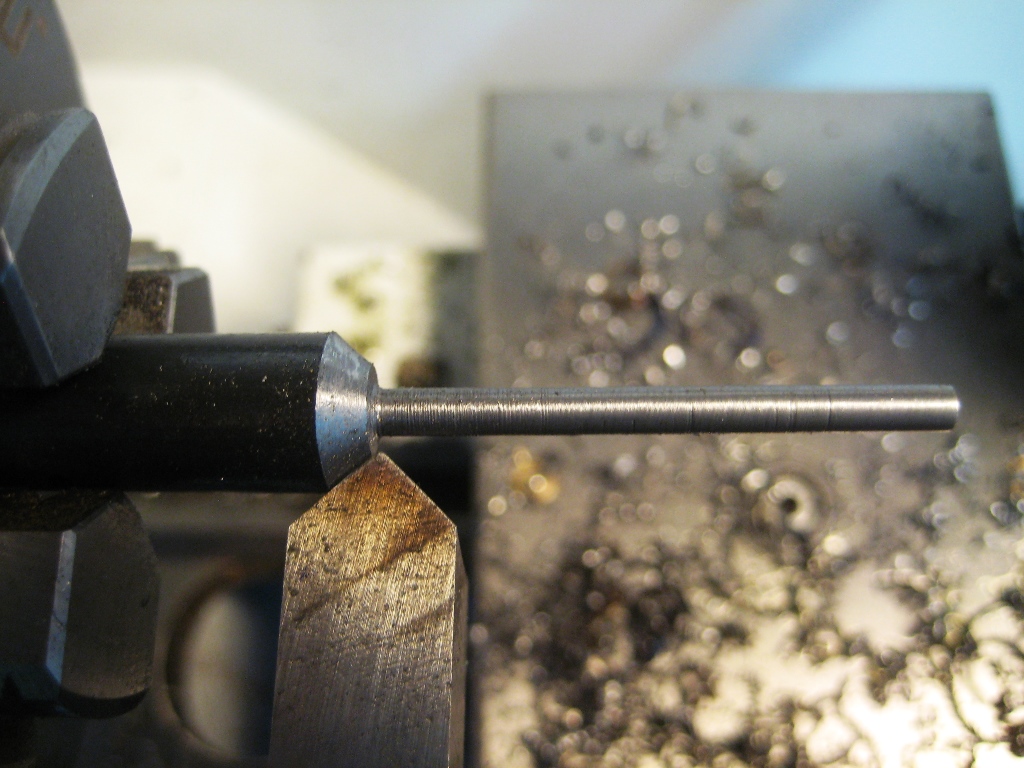

    Daarna de klep schuinte (45°) af te draaien.
    Ik heb hiervoor weer zelf een toolbit beiteltje gemaakt met de goede hoek.
    IMG_5330 small.JPG

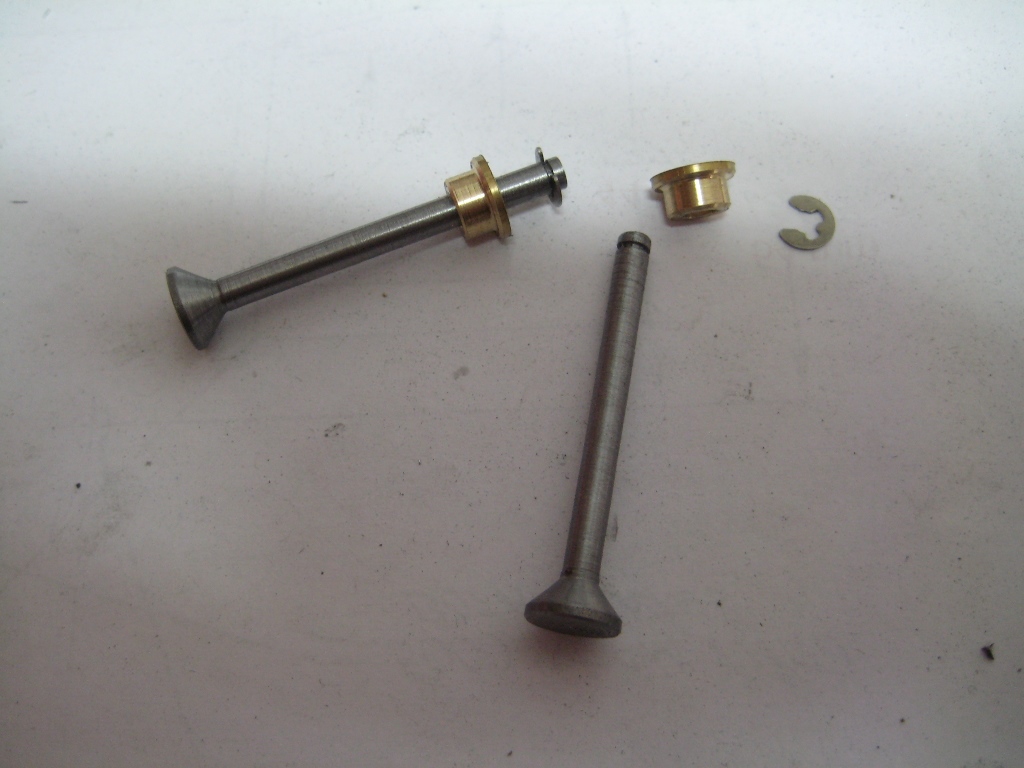

    En hierbij het resultaat, best wel bevredigend.
    IMG_5333 small.JPG
    Allemaal weer veel modelbouw plezier, ik ga de BBQ aanmaken om te genieten van een heerlijke middag.
    Groet,
    Ruud.

    norwin, Potter, Zeiler en 3 anderen vinden dit leuk.
  5. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Only for the looks.
    Ik kan op dit moment niet verder omdat ik eerst achter bouwmateriaal aan moet, (dat word volgende week).
    Dan mijn model maar verfraaien, ook leuk werk.

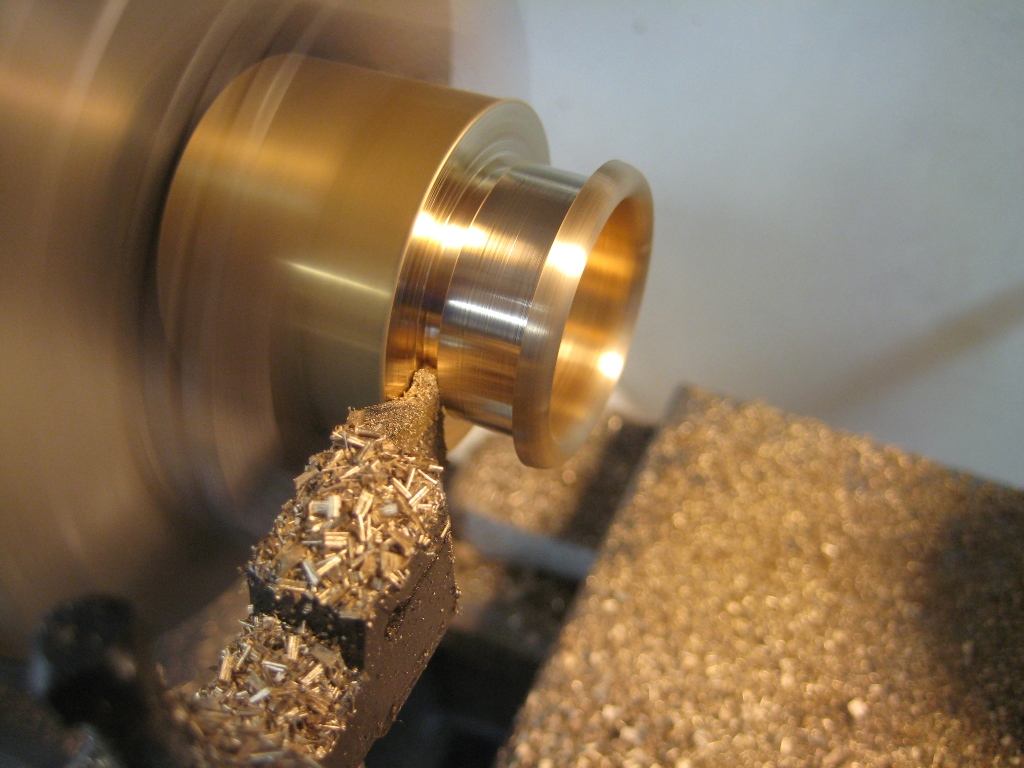

    Mooie messing rand aan de waterkoelbak gemaakt.
    IMG_5335 small.JPG

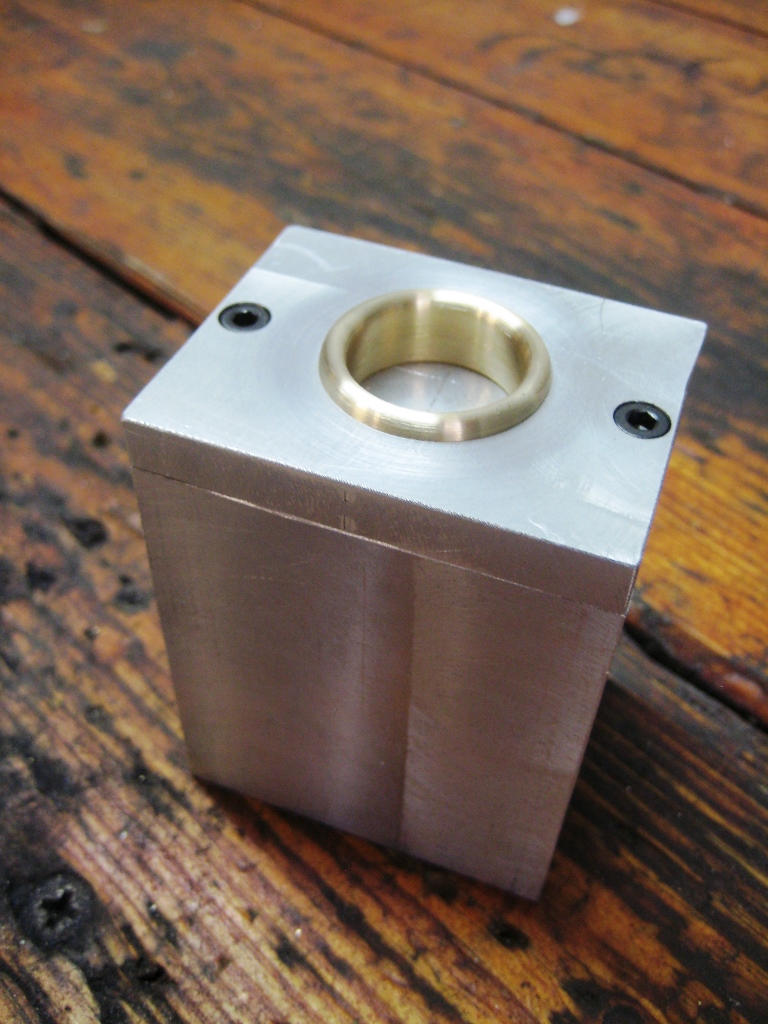

    Staat netjes vind ik zelf...
    IMG_5336 small.JPG
    Veel modelbouw plezier.
    Groet,
    Ruud.

    jef, Johannes59, kaapstander en 1 andere persoon vinden dit leuk.
  6. Johannes59

    Johannes59

    Lid geworden:
    18 sep 2019
    Berichten:
    243
    Locatie:
    Zwolle
    Even schroevendraaier of ander ronds in je werkstuk steken als je iets afsteekt. Vliegt je werkstuk niet alle kanten op.

    R Groen vindt dit leuk.
  7. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Klopt Johannes, maar fotograferen en je ringetje opvangen gaan bij mij niet samen, maar je heb volkomen gelijk.

  8. Johannes59

    Johannes59

    Lid geworden:
    18 sep 2019
    Berichten:
    243
    Locatie:
    Zwolle
    Jij hebt ook gelijk, fotograferen en afsteken gaat niet samen. Ging er mij om of je het wist.

    R Groen vindt dit leuk.
  9. ekas

    ekas

    Lid geworden:
    3 jul 2010
    Berichten:
    128
    Locatie:
    Fryslân
    Even een lange pen in de boorkop doen, kun je fotograferen en je ringetje opvangen.

    JeroenDorr en R Groen vinden dit leuk.
  10. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg

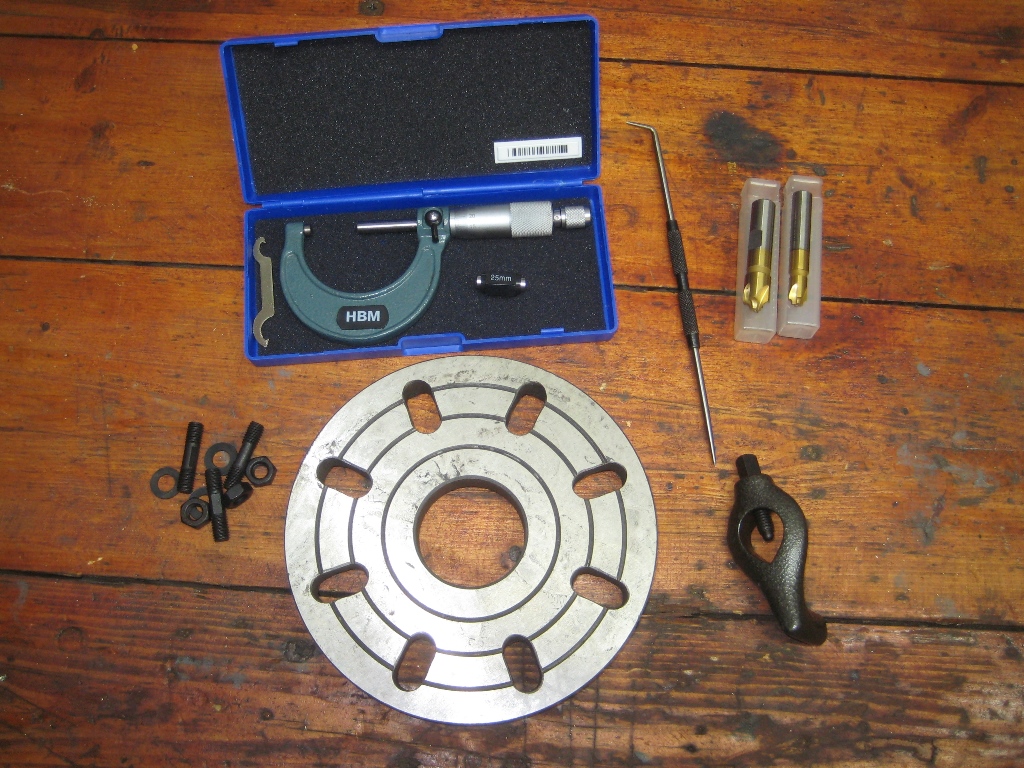

    De laatste vakantiedag mij zelf nog maar even verwennen.
    Nog even naar HBM om wat spulletjes te halen.
    IMG_5340 small.JPG

    Johannes59 vindt dit leuk.
  11. Johannes59

    Johannes59

    Lid geworden:
    18 sep 2019
    Berichten:
    243
    Locatie:
    Zwolle
    Vast en zeker met meer thuis gekomen als dat je gewild had !

    R Groen vindt dit leuk.
  12. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    139
    Locatie:
    Spijk, West Betuwe
    Die micrometer heb ik ook, heb er ook nog eentje van 25mm.
    Prima zaak HBM.

    Jeroen

    R Groen vindt dit leuk.
  13. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
    Verkeerd topic.

    Bedankt voor je reactie.

    Laatst bewerkt: 7 aug 2020
  14. John33

    John33

    Lid geworden:
    13 sep 2005
    Berichten:
    1.139
    Locatie:
    Geldrop
    Henk,
    reactie in verkeerde topic ?

  15. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
    Laatst bewerkt: 7 aug 2020
  16. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Afgelopen dagen (met tussen posen i.v.m. het warme weer) de krukas vervaardigt.
    Op tekening waren het gewoon twee rechte staafjes maar ik vond het mooier om er krukwangetjes van te maken.

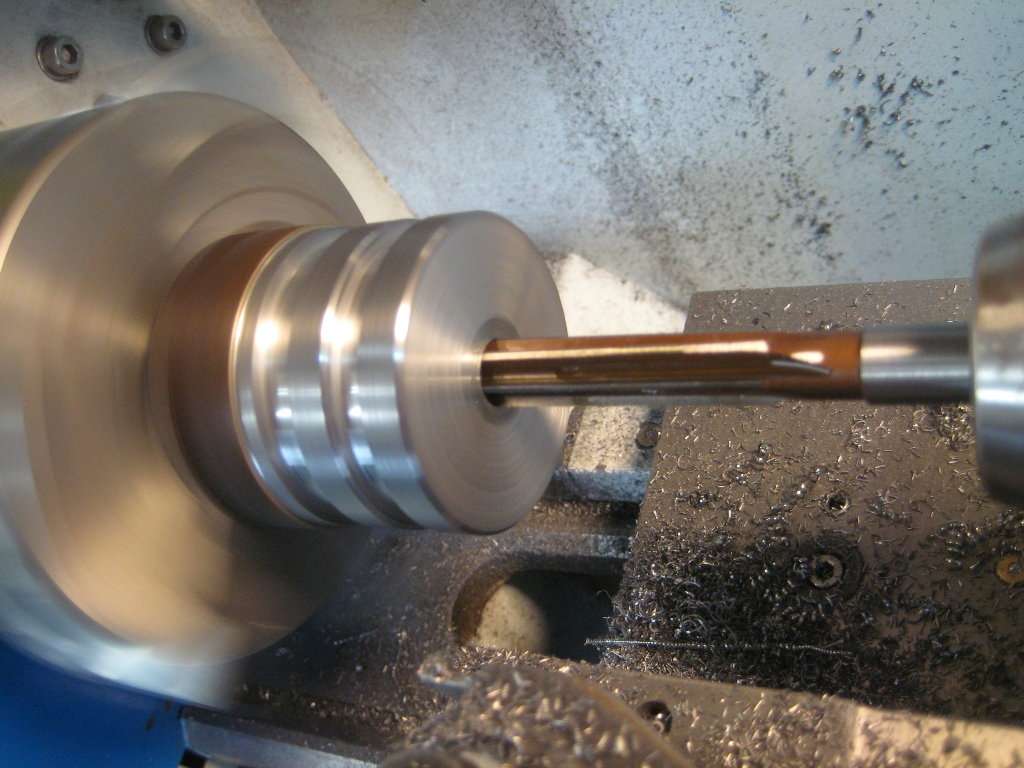

    Eerst twee schijfjes opmaat draaien en vervolgens van gaatjes voorzien op de juiste maat.
    IMG_5387 small.JPG
    IMG_5391 small.JPG

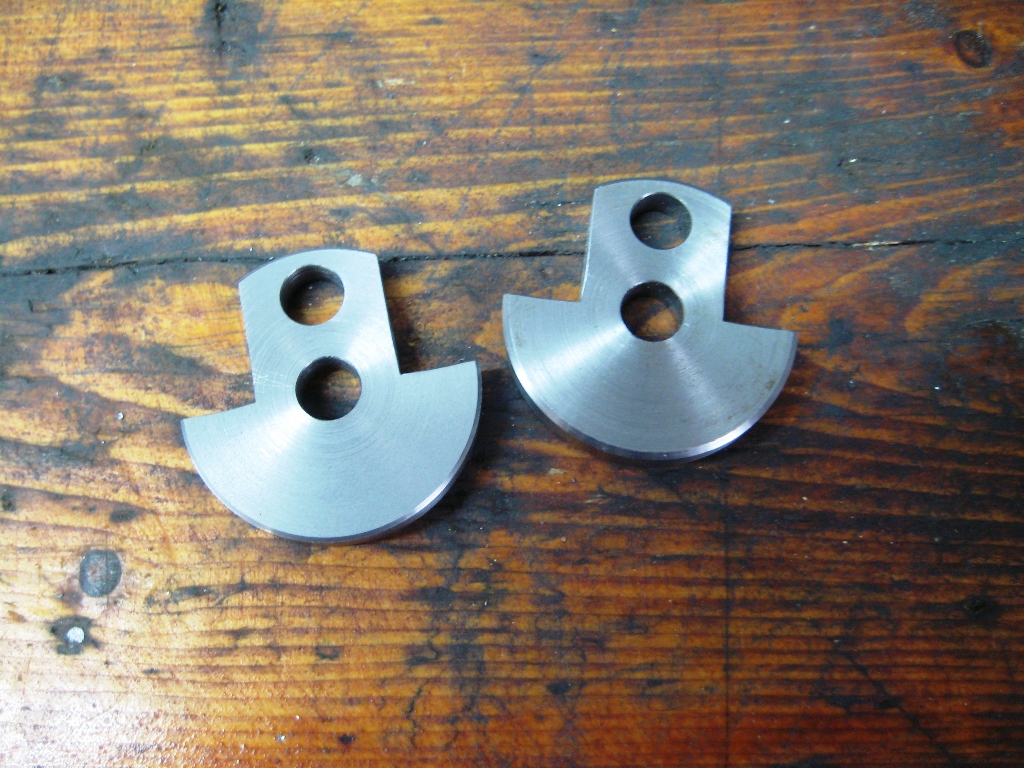

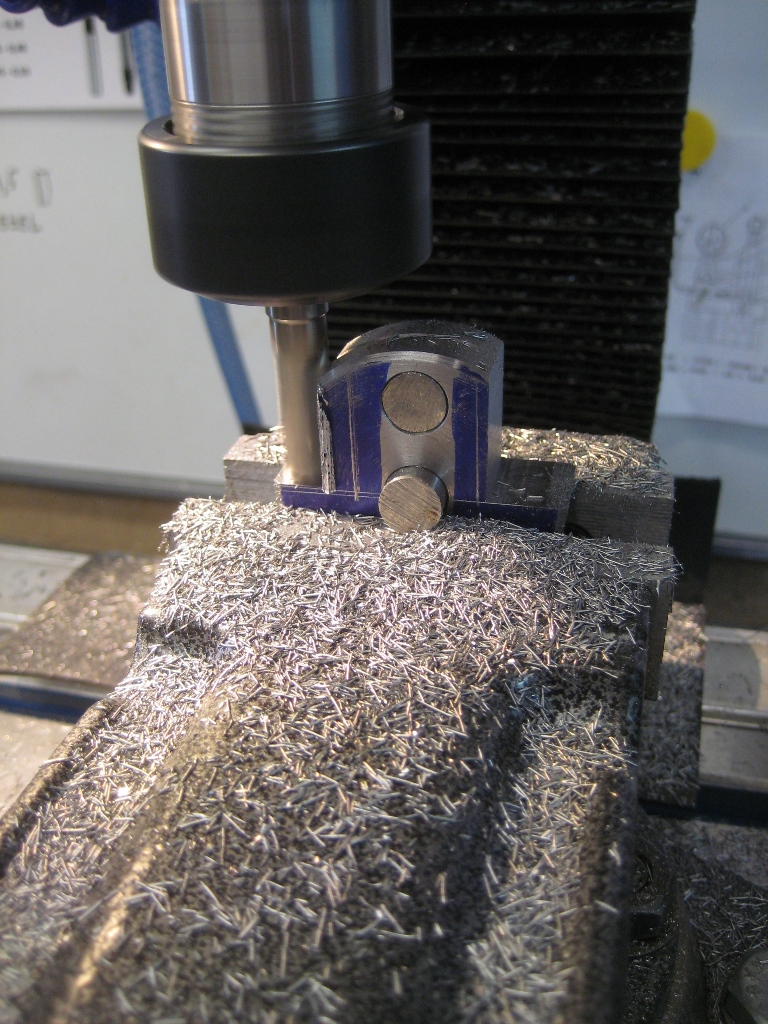

    Toen het model van de krukwangen erin frezen.
    IMG_5392 small.JPG
    IMG_5394 small.JPG
    Daarna de asjes opmaat maken.
    IMG_5455 small.JPG
    IMG_5456 small.JPG
    Komende week staat het geheel in elkaar hardsolderen op het programma.
    En daarna de as tussen de krukwangetjes weg frezen.
    Allemaal nog weer veel modelbouw plezier.
    Groet,
    Ruud.

    Potter, Johannes59 en JeroenDorr vinden dit leuk.
  17. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
    Ruud, je weet onderhand, dat ik een fanatiek aanhanger ben van hardsolderen.
    Maar over het hardsolderen van krukassen heb ik mijn eigen bedenkingen, geen goede ervaring.
    - Ten eerste, indien er zilver soldeer op de astappen komt heb je een probleem, maar dit is met gevoel te verwijderen.
    Indien er zilver op het bigend komt, dan heb je een probleem. Bij het verwijderen kan de zuiverheid aangetast worden.
    - Ten tweede, Je hebt de krukas gebouwd op de conventionele wijze, doorgaande as met hierop de wangen voor het bigend.
    Bij het hardsolderen, eenzijdig verwarmen bestaat de kans op kromtrekken van de doorgaande as.
    Ik ben uren bezig geweest om voor een clublid de kromgetrokken krukas weer recht te krijgen.
    Tijdens het hardsolderen van één wang was de doorgestoken as verwarmd en langer geworden. Vervolgens na solderen van het bigend, de andere wang op de as gesoldeerd.
    Bij weghalen van het tussenstukje van de doorgaande as, bleek dat de astappen t.o.v. elkaar niet meer in lijn stonden.
    Misschien had hij als eerste beter de wangen op de doorlopende as moeten solderen en dan pas het bigend in de wangen.
    - Ten derde, voor mij een nadeel van hardsolderen van een stalen krukas. Door de hoge temperatuur van de brander is het staal uitgegloeid en heeft zijn sterkte niet meer.
    - Ten vierde, indien hardgesoldeerd, dan ben je uren bezig om de oxidatie, excess aan zilver en flux en de kleur verandering te verwijderen.

    Daarom had ik besloten om de krukas van mijn stoommachine, overigens op dezelfde wijze gebouwd, te solderen met Resist 2, tinzilversoldeer.
    De mechanische sterkte is niet zo groot als zilversoldeer, daarom heb ik een draadstang M2 door de wangen en de tappen aangebracht.
    Deze doorlopende draadstang is een extra borging voor de optredende verdraaiingskrachten.
    Wel opgemerkt, dat ik als soldeermiddel het agressieve S39 voor RVS heb gebruikt.
    Met standaard S39 kan je geen staal solderen.
    Grooet.
    Henk

    norwin vindt dit leuk.
  18. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Henk,
    Bedankt voor de tip.
    Het is mijn eerste krukas op deze manier gemaakt.
    Misschien is solderen met Resist 2 dan idd nog niet zo'n slechte keuze.
    En als dat met wat betreft de sterkte voldoende is is dat een goede optie.
    Het is na een paar dagen draaien en frezen niet leuk als hij krom is en je moet een nieuwe maken.
    Misschien voor dat ik de krukas soldeer eerst even proberen op een proefstukje.
    Ga er van de week over na denken.
    Groet,
    Ruud.

    norwin vindt dit leuk.
  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    Ruud.

    Strak werk Ruud.

    Willum

    R Groen vindt dit leuk.
  20. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Vandaag eindelijk tijd om de krukas af te maken.
    Was nog een behoorlijke klus (maar goed dat ik binnenkort op hardsoldeer cursus ga).
    De eerste keer was schijnbaar het zilversoldeer er toch niet helemaal goed tussen gevloeid.
    Toen ik het stuk er tussenuit wilde zagen voelde ik beweging.
    Gelijk gestopt en de handel schoongemaakt en opnieuw gesoldeerd en toen vloeide het wel goed (gelukkig was hierdoor de krukas gered).

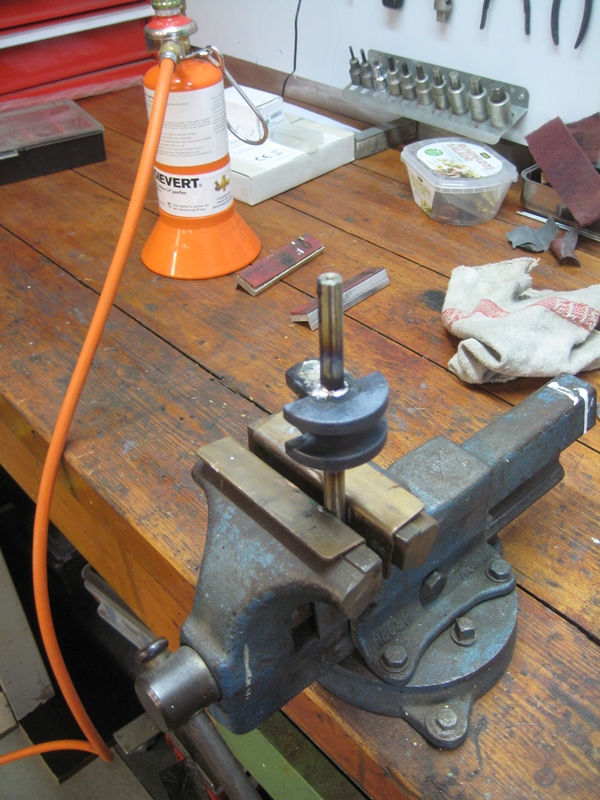

    Heb er voor de zekerheid er toch nog maar een paar paspennen in gemaakt.
    IMG_5517 small.JPG

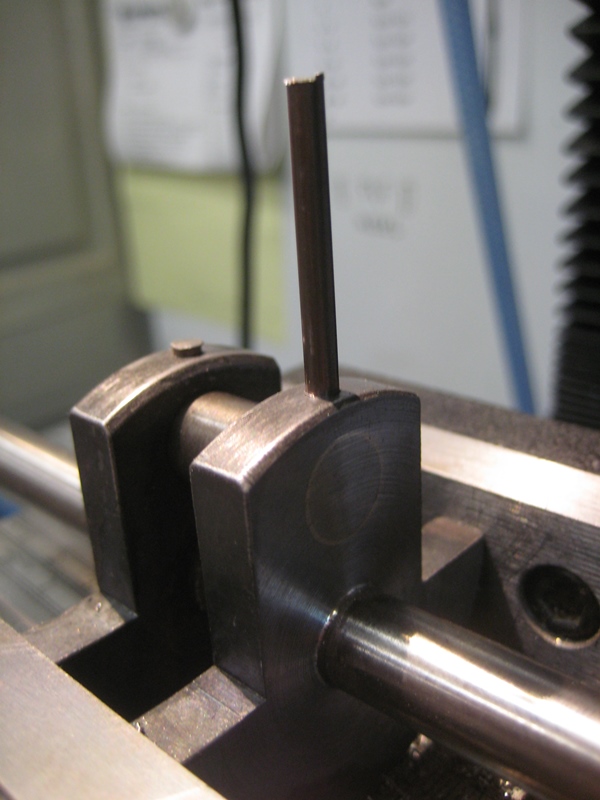

    Voor de zekerheid een paar paspennen erin gemaakt.
    IMG_5522 small.JPG
    Tussenstuk weg frezen.
    IMG_5523 small.JPG

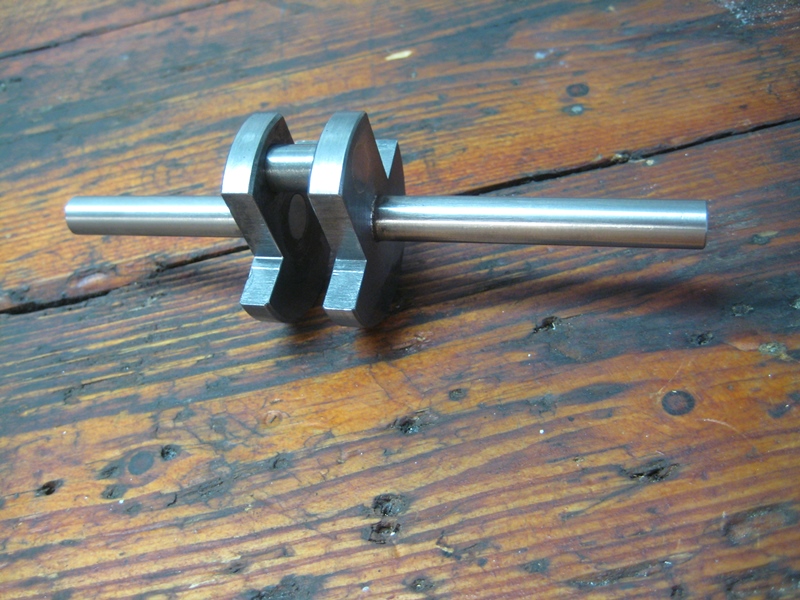

    Gelukkig goed gelukt, en geen slingering.
    IMG_5527 small.JPG

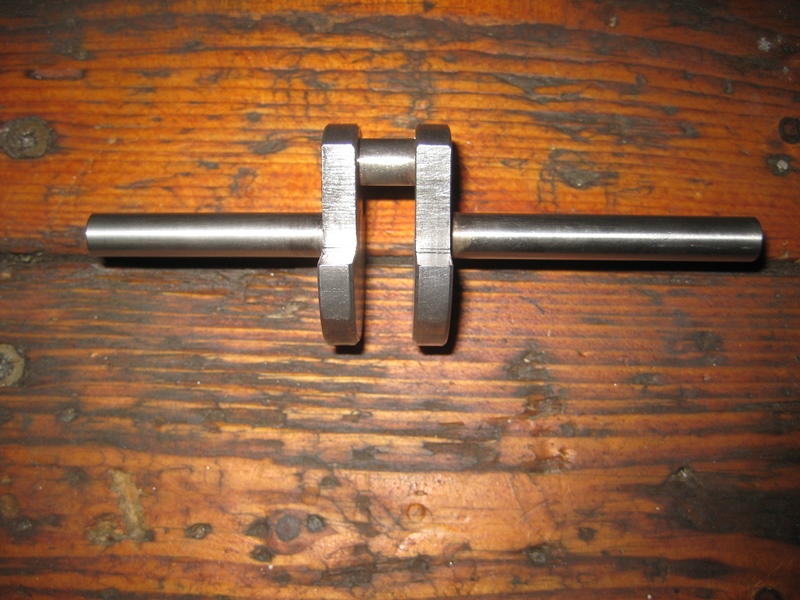

    Ben er zelf blij mee.
    IMG_5529 small.JPG
    Volgende week weer verder.
    Veel modelbouw plezier.
    Gr. Ruud.
