Bouw van Upshur Hit & Miss motor

Discussie in 'Stoom techniek' gestart door R Groen, 22 jul 2020.

  1. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    We doen ons best Willum, elke keer leer ik weer bij en doe ik ervaring op.
    Tegen de tijd dat ik aan mijn pensioen toe ben ben ik volleerd modelbouwer hoop ik.......
    Groet,
    Ruud.

  2. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Klopt Henk, ik heb mij vergist omdat die rare chinezen hem zo noemen.
    Ik had ze bij de bekende chinees besteld, vandaar.
    Maar je hebt gelijk Henk het is een oliegroef frees.
    En hij valt ook nog niet eens tegen voor die centen.
    Groet,
    Ruud.

  4. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    We doen ons best Willum,
    elke keer leer ik weer bij
    en doe ik ervaring op.


    Je maakt echt goede vorderingen Ruud.
    Mooie resultaten.
    Gewoon zo door gaan.
    Pensioen komt vanzelf.

    Veel modelbouwplezier,
    Willum

    R Groen vindt dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    Rare Chineze?
    Foei

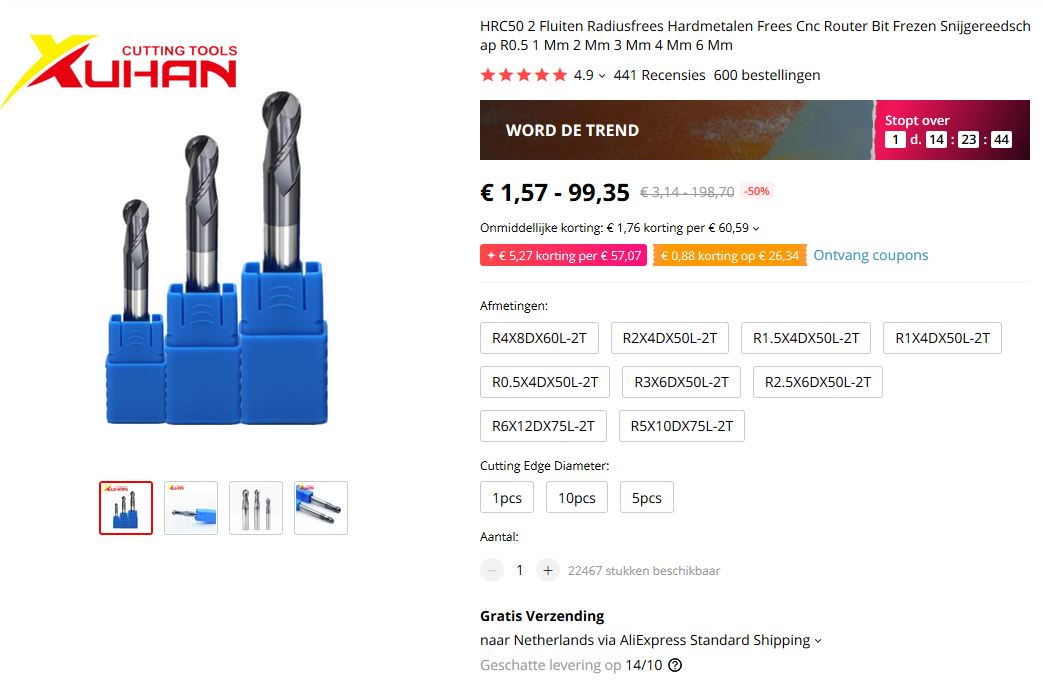

    (VHM) radius frees - oliegroef frezen - bolkopfrees - neusfrees

    Dus ik kan mijn serie bolkopfrezen hiermee compleet maken.
    Als vet/olie-groeffrees voor inwendig frezen in een lagerbus is het niets.
    Dan zou het bolleke dikker moeten zijn dan de stift.
    Eigenlijk is dit een afgeronde/afgetopte metaalboor qua vorm.
    Ik moet een kijken als ik toe ben aan het maken van een radiusslijper of ik op deze manier kan slijpen.
    Als dat zo is kan ik waarschijnlijk alle maten hss-en hss-cobalt bolkopfrezen maken.

    Veel modelbouwplezier,
    Willum



    R Groen vindt dit leuk.
  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Ben benieuwd Willum, ik ga dat volgen...
    Groet,
    Ruud.

  7. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
    Je hebt een tweede volger.
    Groet
    Henk

  8. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    "R Groen,
    Ben benieuwd Willum,
    ik ga dat volgen...


    Eerst verder met opruimen.
    Dan nieuwe gereedschappen maken die op mijn lijstje staan.
    Die slijper had ik al aangekondigd,
    Dit zal de zelfde zijn als de radiusslijper voor mijn groefdraaibeitel.
    Veel steld het niet voor, alle benodigde onderdelen liggen hier al.
    Het zal wel weer een aparte slijpmachine worden voor het gemak.
    Geen ombouwwerk van het ene slijpwerk naar het andere.
    Bij het opruimen ga ik ook mijn oude support slijper weer tegenkomen.
    Met die supportslijper heb ik lang met veel plezier allerlei beitels geslepen.
    Kijken wat ik daar mee ga doen.

    Komt goed,
    en als niet,
    ook goed.

    Willum

  9. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    "Stoompomp,
    Je hebt een tweede volger.
    Groet, Henk


    Goh?
    Twee volgers.
    Dan begin ik maar eerder?
    Zal het hier wel plaatsen.
    Ik moet alleen nog bedenken tot welke dikte ik wil slijpen.
    En?
    Op die slijper moet een vaste ritser aangebouwd zijn voor het vlakken van de steen.

    Gewoon leuk om te maken.
    Veel modelbouwplezier,
    Willum

    Zeiler, R Groen en Stoompomp vinden dit leuk.
  10. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
    Komsteen gebruiken?
    Mooi klein slijpbeeld, zonder last van de ronding van een slijpsteen.
    Henk

  11. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    466
    Mooi Vliegwiel Ruud !! Vakmanschap! :worship:

    Dirk

    R Groen vindt dit leuk.
  12. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    "Stoompomp,
    Komsteen gebruiken?

    Komsteen, dat zou kunnen. Dan heb je makkelijk een hoek van 90 graden.
    Bij een radiaalsteen/gewone (op de ronde voorkant slijpen) heb ik gelijk de verloophoek.
    De steenkeuze is het probleem niet. Dik, dun, soorten en maten, kom en radiaal.

    Nu maar eerst even naar het mechaniek kijken.
    Ik ben op dit moment nog even bezig met een radiaalsteen vanwege de regelbare vrijloophoek.
    Voorwaarts en achterwaarts verplaatsen van het draaimechaniek om de slijpdruk/afname te regelen.
    Hoogte verstelbaar, voor de vrijloop.
    Draaibaar om een 180 graden radius (bolkop) te bewerkstellen.

    Bedankt voor het meedenken Henk.

    Gewoon leuk om te maken.
    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 24 sep 2020
  13. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg

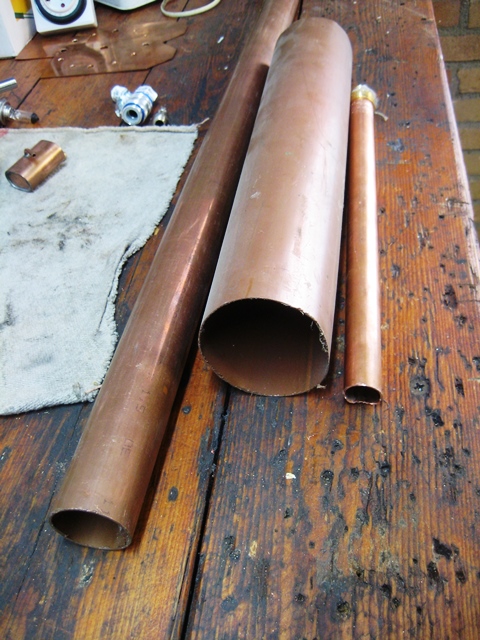

    Vandaag even een bezoekje aan een bevriende loodgieter gebracht.
    Hij had nog wel wat koperen buis voor mij liggen.
    Rond 22, 42, 76, kon zo mee.
    Nou daar heb ik in de toekomst wel weer een bestemming voor.....
    IMG_5762 small.JPG
    Vandaag ook even bezig geweest met de steuntjes voor het brandstof-tankje.
    Morgen verder.... Nu tijd voor een pijpje......
    IMG_5764 small.JPG
    Groet en goed weekend,
    Ruud.

    JeroenDorr, Johannes59 en willum vinden dit leuk.
  14. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Vandaag steuntjes verder afmaken.

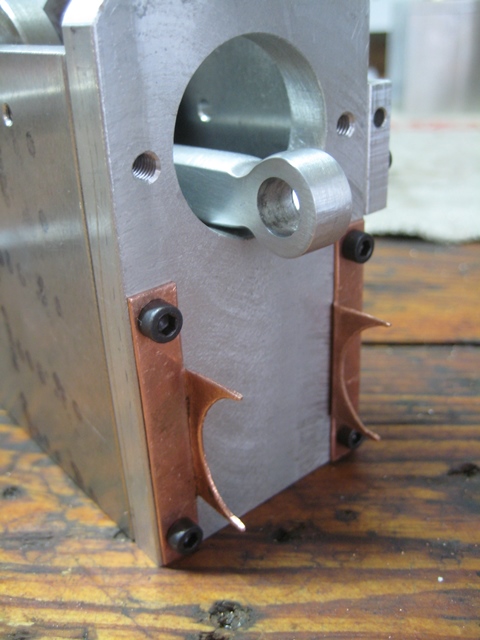

    Steuntjes in het zetbankje ombuigen en even passen.
    IMG_5769 small.JPG

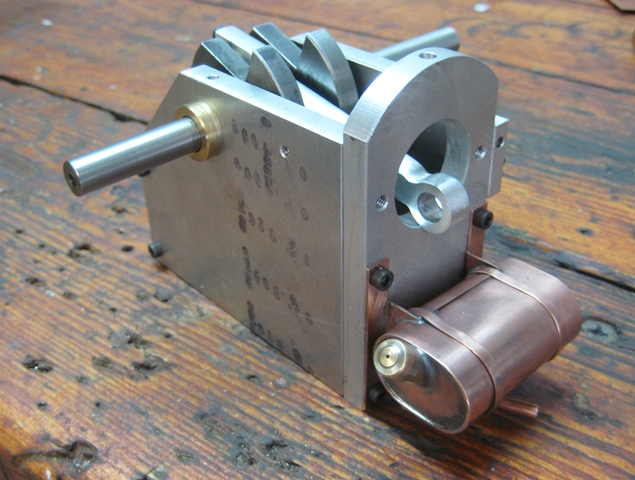

    Tussenstukje maken, tankje plaatsen en de banden er omheen solderen.
    IMG_5779 small.JPG
    Weer een hoofdstukje van de motor gereed.
    Nu nog even de rotzooi opruimen en de werkplaats aan kant maken.
    En om half vier met m'n maten even een biertje drinken in het cafe.
    Goed weekend en de groetjes,
    Ruud.

    JeroenDorr, Zeiler, Gea en 2 anderen vinden dit leuk.
  15. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    186
    Locatie:
    Elburg
    Vanmorgen mijn eerste van de twee vliegwielen afgemaakt.
    Ik had niet een groot genoeg stuk messing dus moest ik iets verzinnen om het vliegwiel zwaar genoeg te maken.
    Op mijn werk kon ik stalenringen krijgen, dus die opmaat gemaakt en die moesten er dan maar omheen gekrompen worden.
    Zo gezegd zo gedaan.

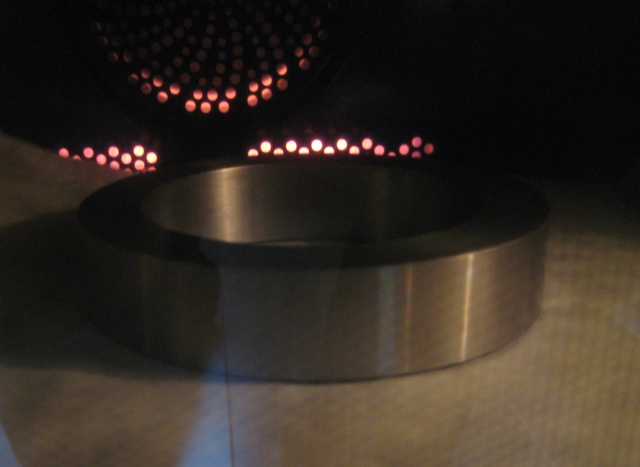

    De buitenring in de oven op 200 graden en de messing binnenkant had ik al een paar dagen in de vriezer liggen.
    IMG_5785 small.JPG
    IMG_5786 small.JPG

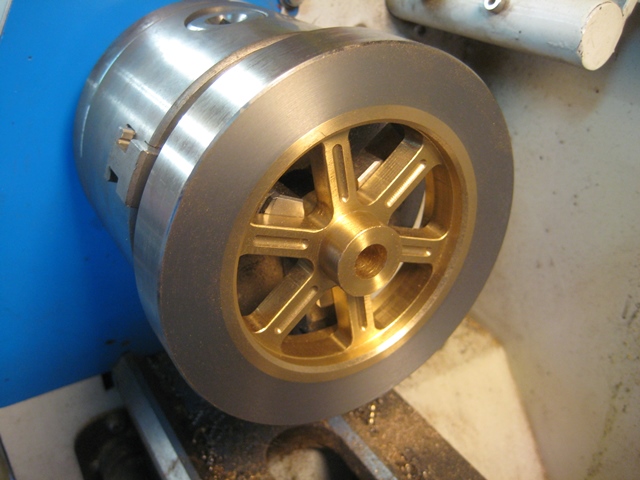

    De handel met loctite (voor de zekerheid) in elkaar gemaakt en in de draaibank verder afgewerkt.
    IMG_5792 small.JPG
    En met trots kan ik zeggen dat het prachtig is geworden.
    Het is best wel een hoop werk maar het resultaat is ernaar.
    Ik hoop dat de tweede net zo mooi word.
    IMG_5796 small.JPG
    Goed weekend en de groetjes,
    Ruud.

    Bert V, Potter, Stoompomp en 1 andere persoon vinden dit leuk.
  16. Johannes59

    Johannes59

    Lid geworden:
    18 sep 2019
    Berichten:
    243
    Locatie:
    Zwolle
    Prachtig

  17. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    139
    Locatie:
    Spijk, West Betuwe
    Geweldig, ziet er schitterend uit!

  18. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    Ruud,

    Ik hoop dat de tweede net zo mooi word.
    Dat zit er echt schitterend uit.
    Zeker weten dat de tweede zeker zo mooi gaat worden.

    Goed bezig
    Mooi gemaakt kerel...

    Veel modelbouwplezier,
    Willum

    R Groen vindt dit leuk.
  19. Zeiler

    Zeiler

    Lid geworden:
    28 dec 2012
    Berichten:
    551
    Locatie:
    Hilversum
    Geweldig, ook het detail op de spaken maakt het mooi af!

    R Groen vindt dit leuk.
  20. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    466
    Ruud , wat een prachtig vliegwiel !! Echt vakmanschap en met oog voor detail. :worship:
    Dirk

    Zeiler en R Groen vinden dit leuk.
