Bouw verslag Smit Lloyd 109/110

Nee Ronald, dat zijn normale borstelmotoren, inwendig ontstoord. Van origine zaten ze in Océ copieermachines en destijds heeft iemand een partij van die dingen opgekocht. Daarvan heb ik er 3. Twee in Smit Finland en ééntje in Bugsier 3. Bij 12 Volt trekken ze op volle kracht 1,5 Amp. per motor. Ben er zeer content mee. RC point heeft er niet zo gek veel meer. Chris dacht dat ze op waren, maar vond nog een doos met 100 stuks. Goedkoop zijn ze niet, maar ik denk niet dat je ze kunt verslijten. Hieronder een video waarop je ziet en hoort wat er gebeurt. De boot weegt 9,5 kg. Gr. Klaas.


Danny

Ik zie dat je het hout eerst geverfd hebt.


Maar welke lijm gebruik je dan om de geverfde onderdelen in de romp te lijmen?

mvg Ronald

Ben alles een beetje aan het uit zoeken.

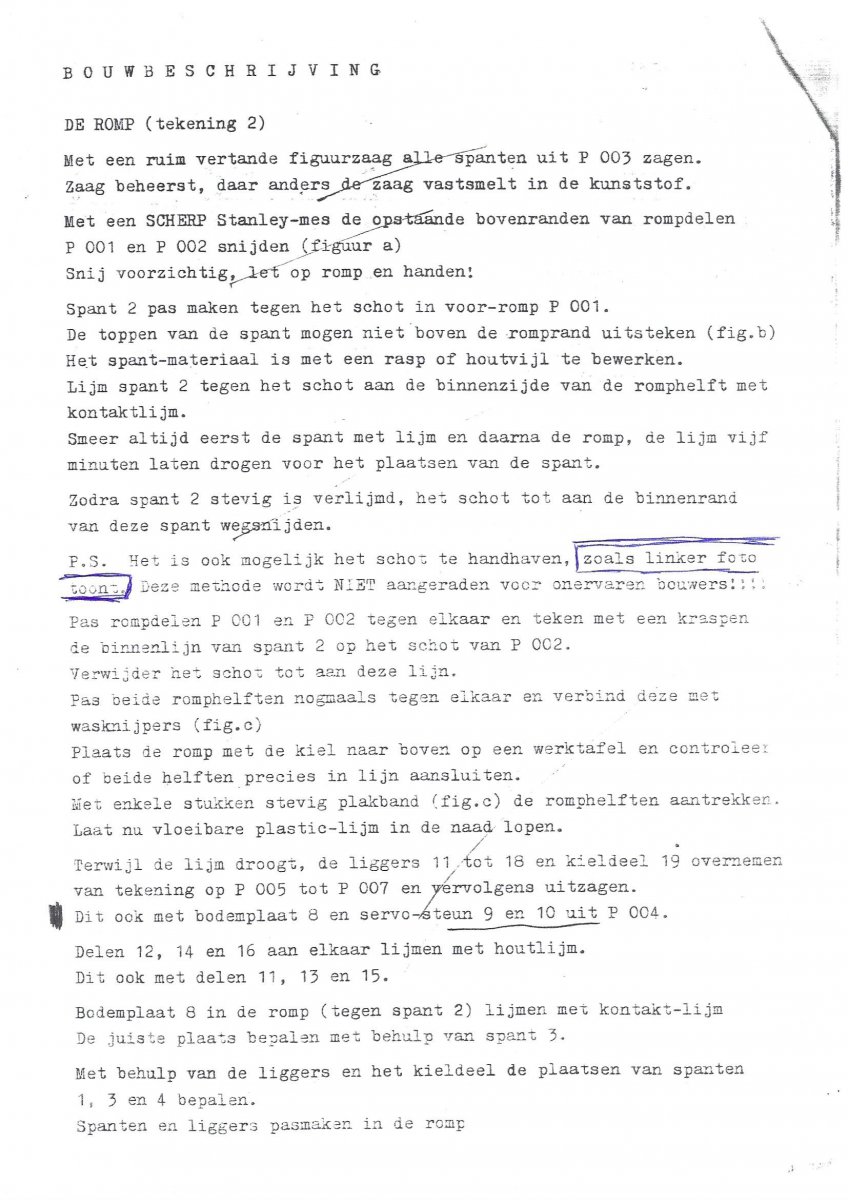

Nu kom ik in de manual tegen, deze tekst?
Zoals linker foto toont?
Ik heb helemaal geen foto's.
Alleen 2 tekeningen en 1 handleiding.
Waren er wel foto's bij? Zo ja....heeft iemand ze voor mij?





Zie 2 tekening
Manual
Rompen.


Het valt me zo wel op ,dat de spanten niet echt netjes aansluiten op de romp. Moet de romp iets naar binnen duwen.
De spanten waar al uit gezaagd toen ik de boot kocht?
En zie dat ze netjes op de lijn uitgezaagd zijn.

Gebruik voor de romp in elkaar zetten. Ook Danny Bimmel zijn uitleg.
https://www.vmbchetanker.nl/knowledge-base/smit-lloyd-115-danny-bimmel/

Nu nog opzoek waar ik de tekening in A0 kan laten kopiëren.
Zodat ik de items. Over kan tekening op het hout.
Vind het zonden om ze uit de originele tekening te knippen.





Mvg Ronald

Laatst bewerkt:
  • Like
Reactions: k-k
Zat ik de handleiding door te nemen.

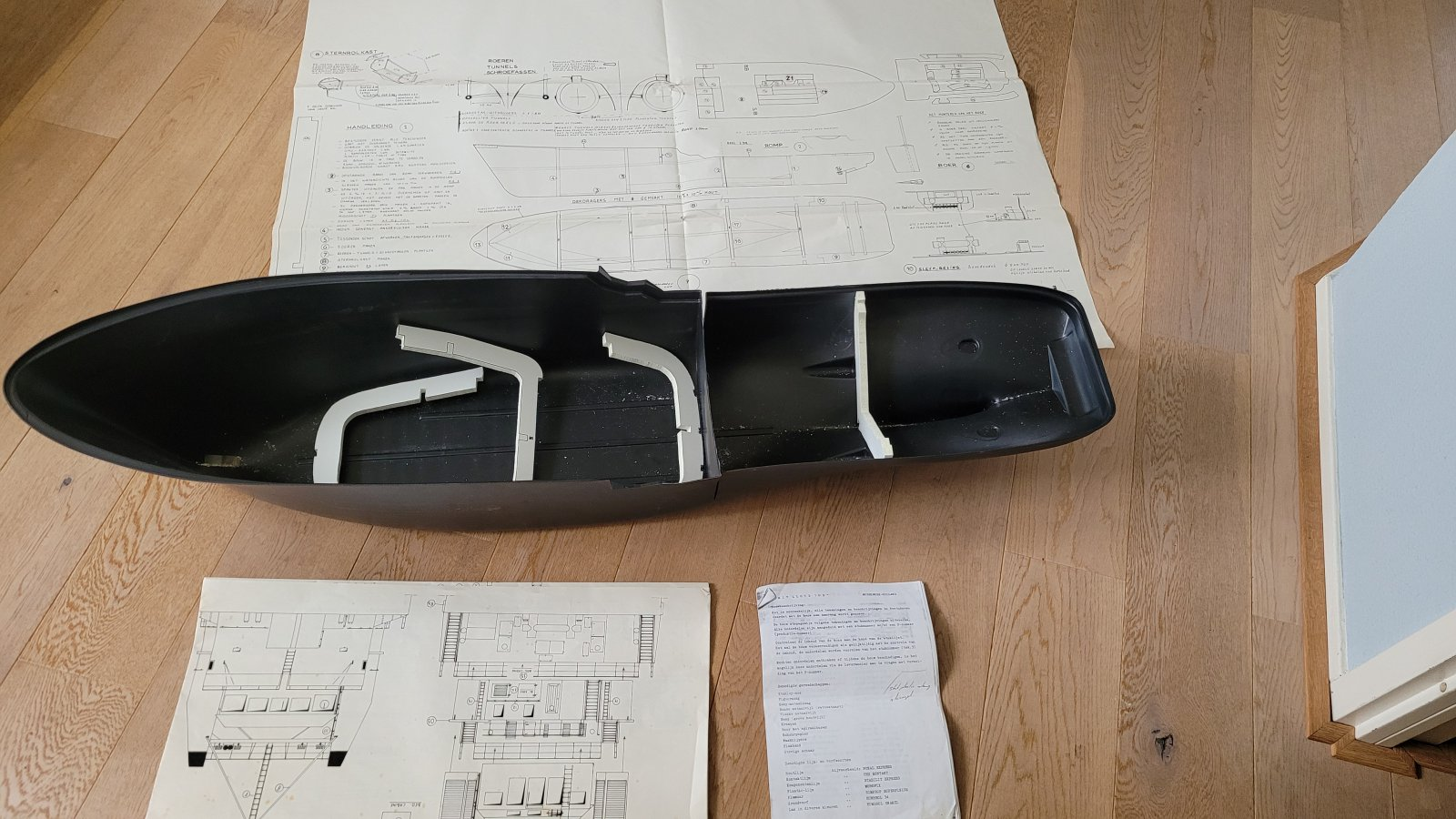

Klopte er weinig van met de benummering op de twee tekeningen.Met de handleiding.Zie onderstaande foto.Rechts onderin op de foto de handleiding.Boven en onder de boot .De twee tekeningen.Die dus niet klopte.


Kwam ik opeens een hele grote Smit envelop tegen.

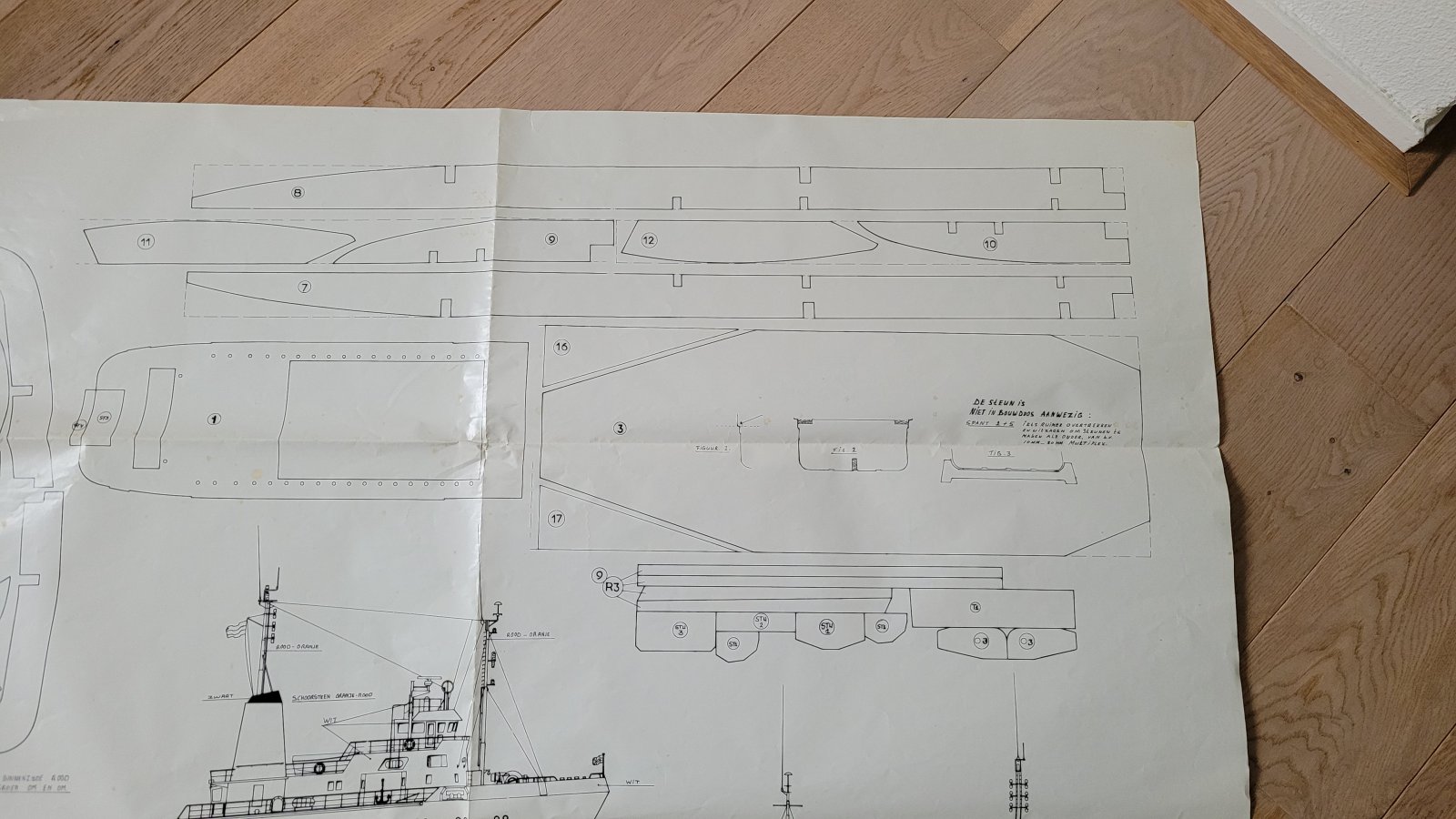

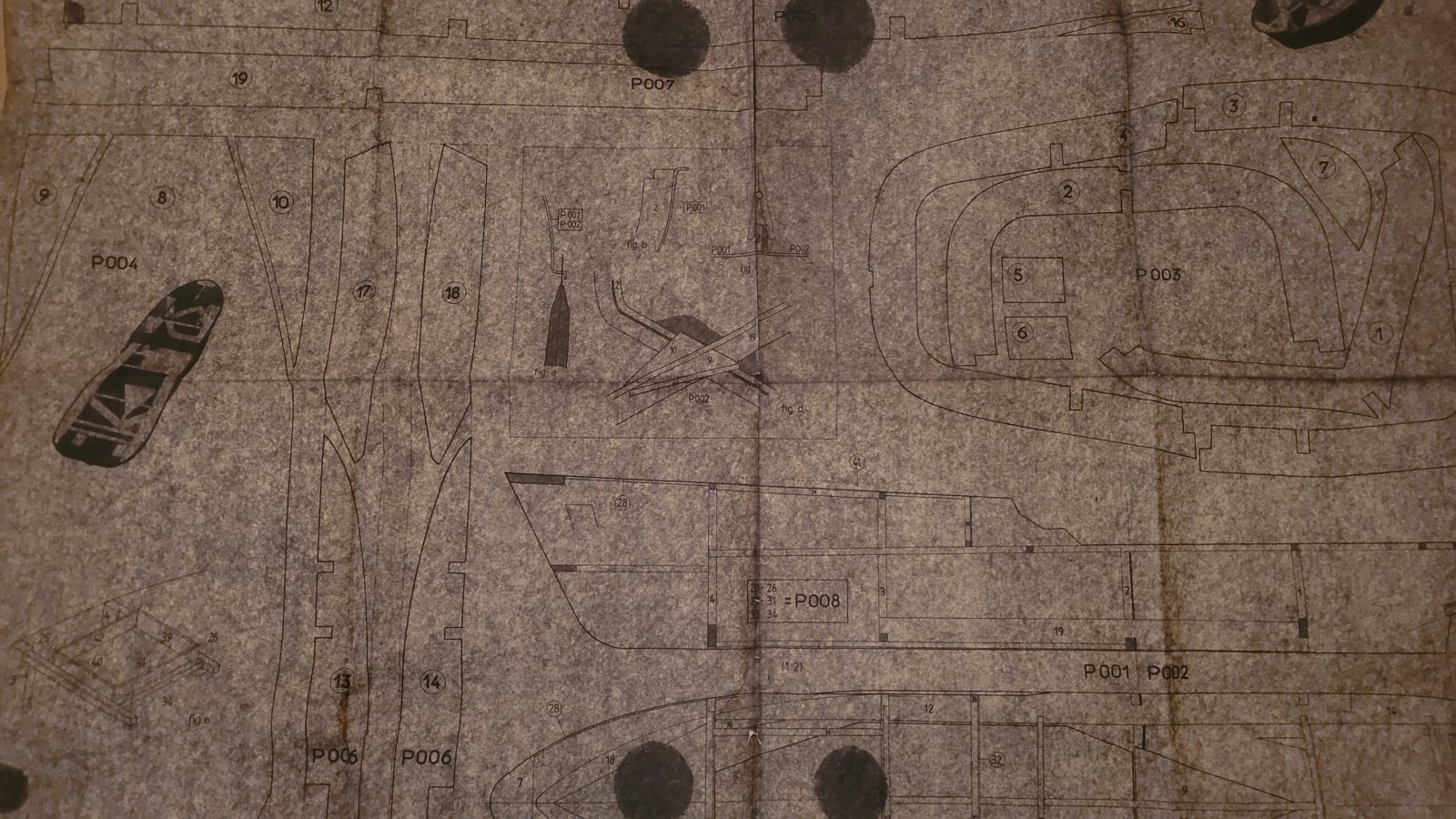

Wat schetse me verbazing.Hier zaten 4 tekening in die bij de handleiding hoorde.Hier zie je ook foto's op.De tekening waren gekopierd.En niet echt duidelijk meer.Maar kan er nog veel mee.




Maar er zat nog meer in de envelop.

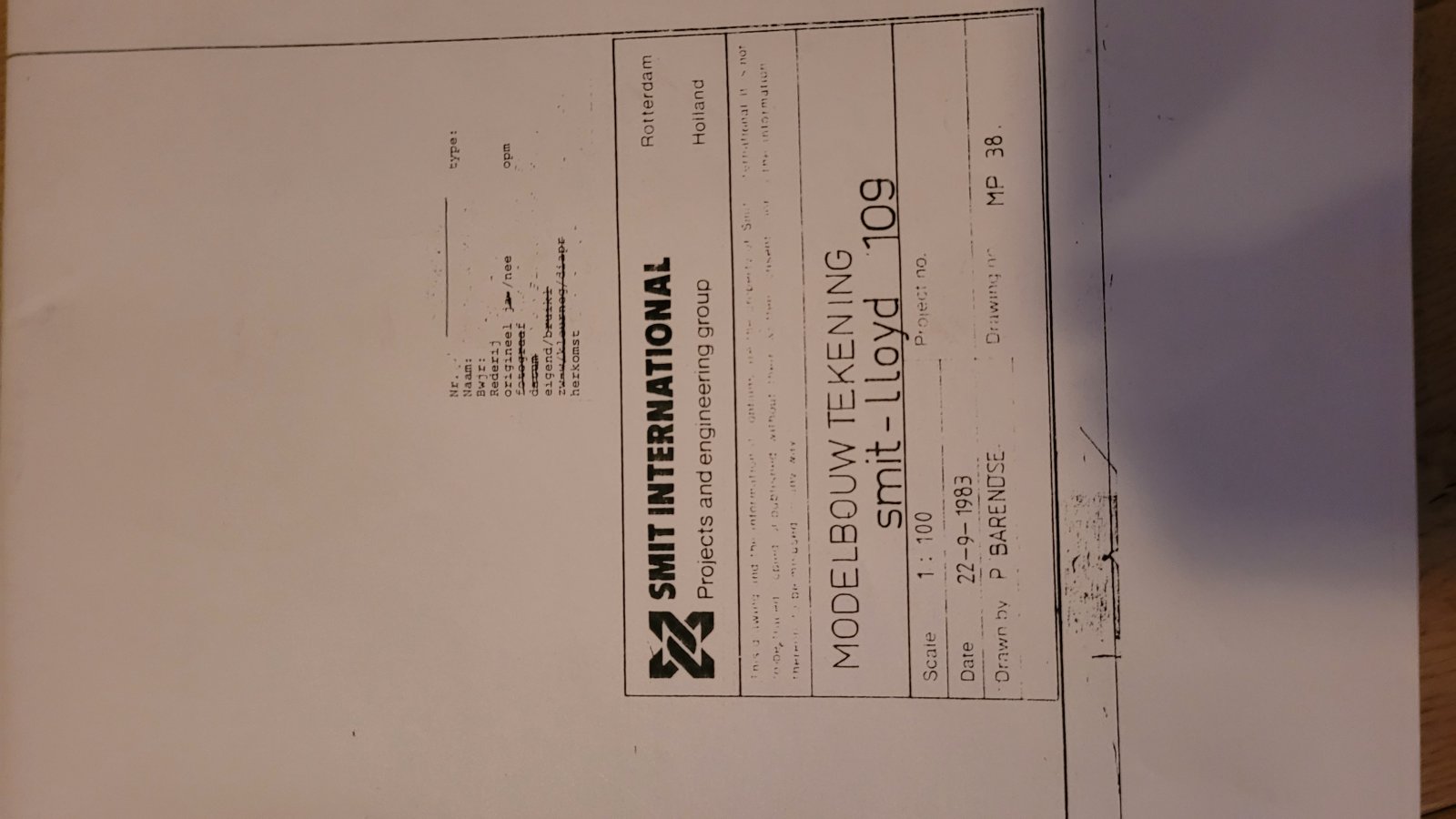

Nog een modelbouw tekening van de Smit Lloyd 109.Een tekening van Smit Internationale.

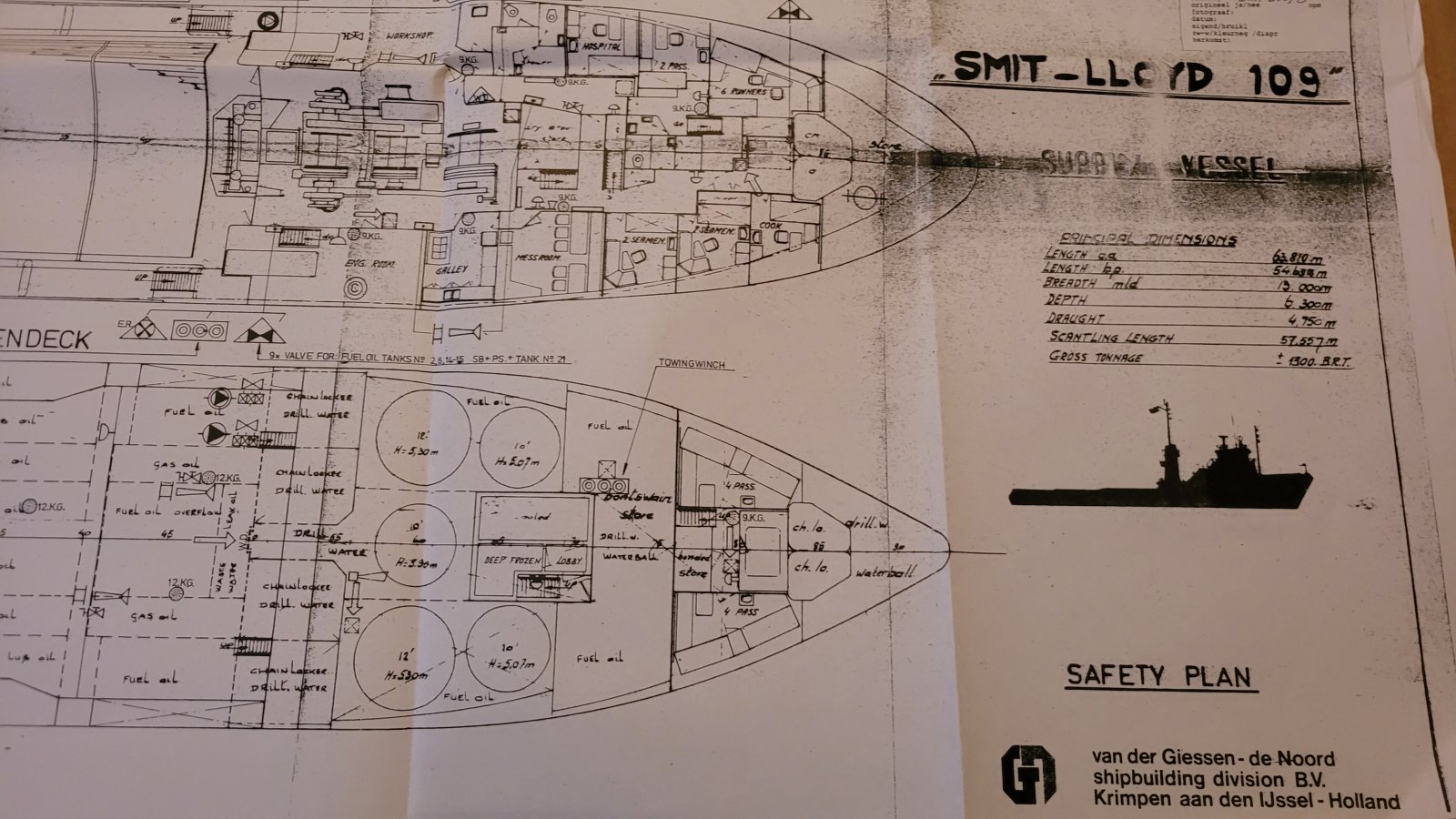

En zelfs een safety plan van de Smit Lloyd 109

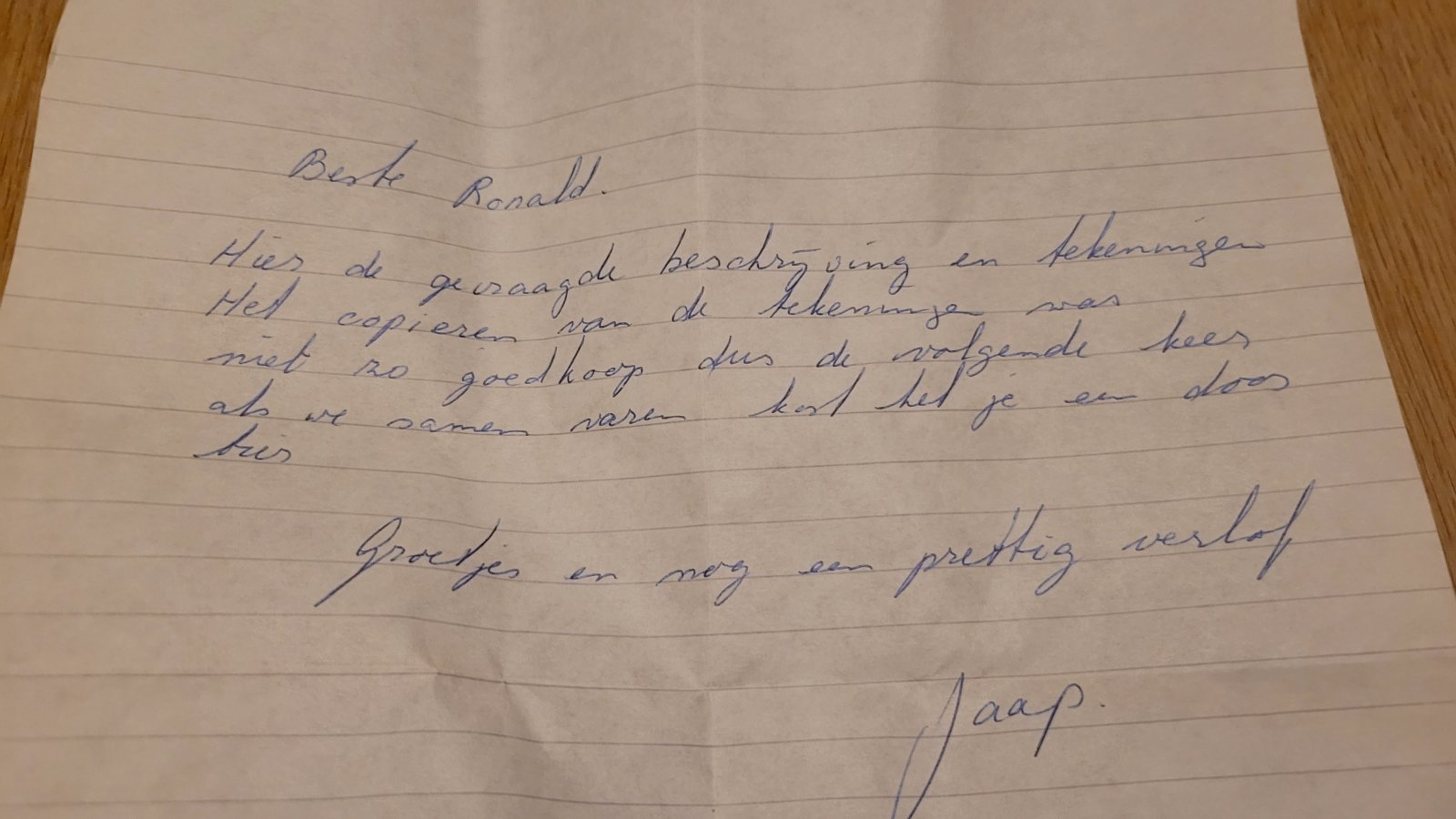

Maar het leukste vond ik het briefje in de envelop.
Van een oud collega van mij...die ook werkte bij Smit Lloyd. En van wie ik de tekeningen heb gekregen.Heel lang geleden.Ben zelf weg gegaan bij Smit lloyd in 1997.


Ik zie dat de tekeningen.Me heel lang geleden een doos bier hebben gekost. ...haha

Nou dat had ik er toen wel voor over.

Dus nu lekker verder hobbyen.

Mvg Ronald

Laatst bewerkt:
Ronaldp zei:
Het valt me zo wel op ,dat de spanten niet echt netjes aansluiten op de romp. Moet de romp iets naar binnen duwen.
De spanten waar al uit gezaagd toen ik de boot kocht?
En zie dat ze netjes op de lijn uitgezaagd zijn.
Klik om te vergroten...

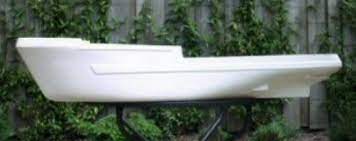

Klopt, vergeet niet dat de romp relatief dun is en zijn stevigheid moet krijgen van het geraamte (kunststof spanten en de houten delen) en zelfs dan blijft er beweging, in met name de zijden, mogelijk. Voor mij destijds de reden om naar een alternatieve romp te kijken, uiteindelijk een mooie polyester romp gevonden bij SMB-rompen echter nooit meer de stap gezet deze te bestellen en het bouwpakket na jaren stofhappen verkocht.



Helaas is ook SMB-rompen gestopt, was opgericht door dhr. Edelenbos als ik me niet vergis die op een gegeven moment de mallen heeft overgedaan naar twee broers uit België welke nog geruime tijd rompen verkocht hebben en daar inmiddels ook mee gestopt zijn (meen dat één van de broers is overleden). Wellicht dat de mallen nog ergens rondzwerven, maar ik ben nadien op internet in ieder geval niets meer tegengekomen. Jammer, want de rompen waren altijd van prima kwaliteit, heb hier nog een romp van de Smit Nederland en Smit New York liggen en die zijn meer dan degelijk..... :cool:

Groetjes, Danny.

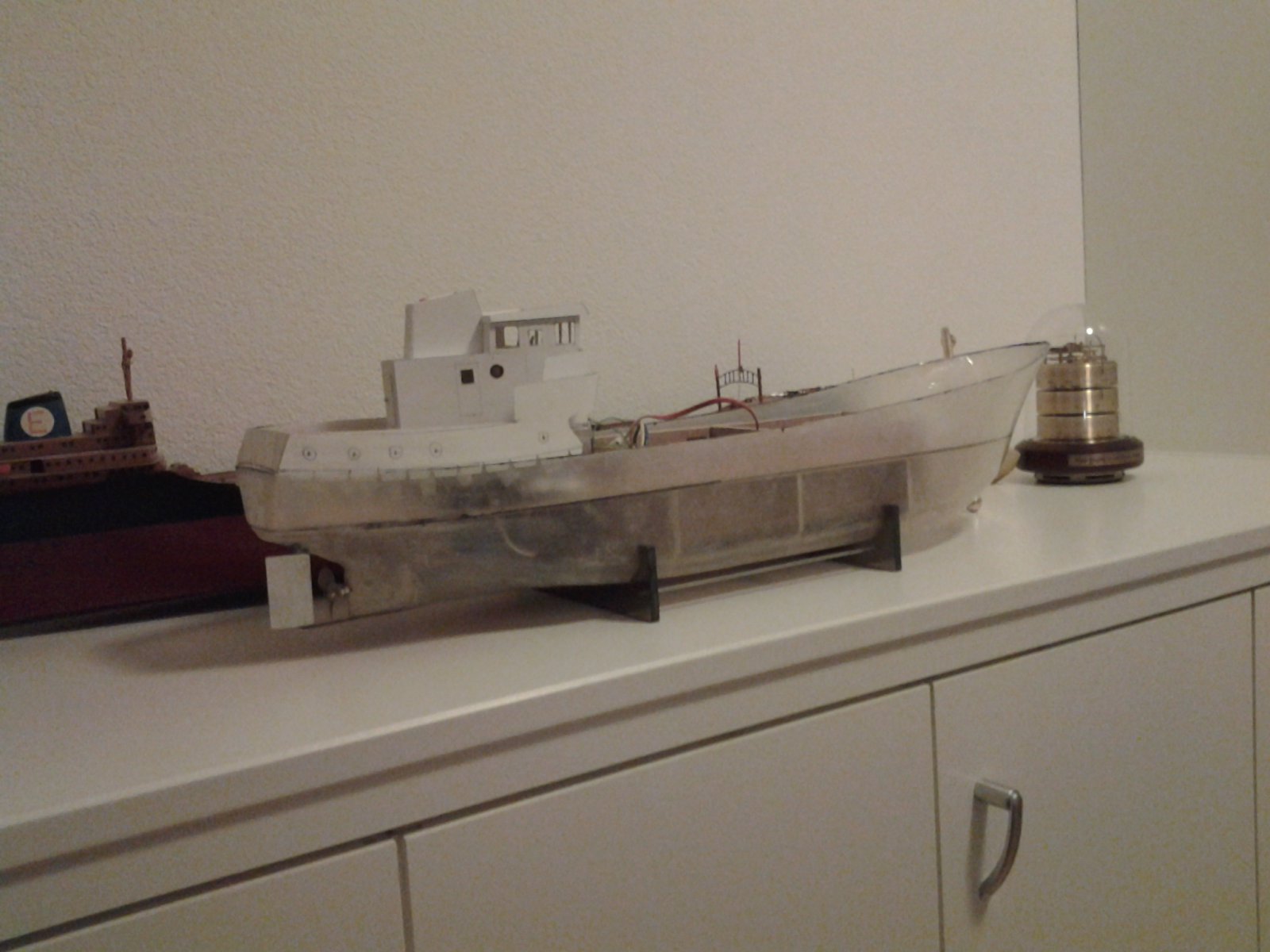

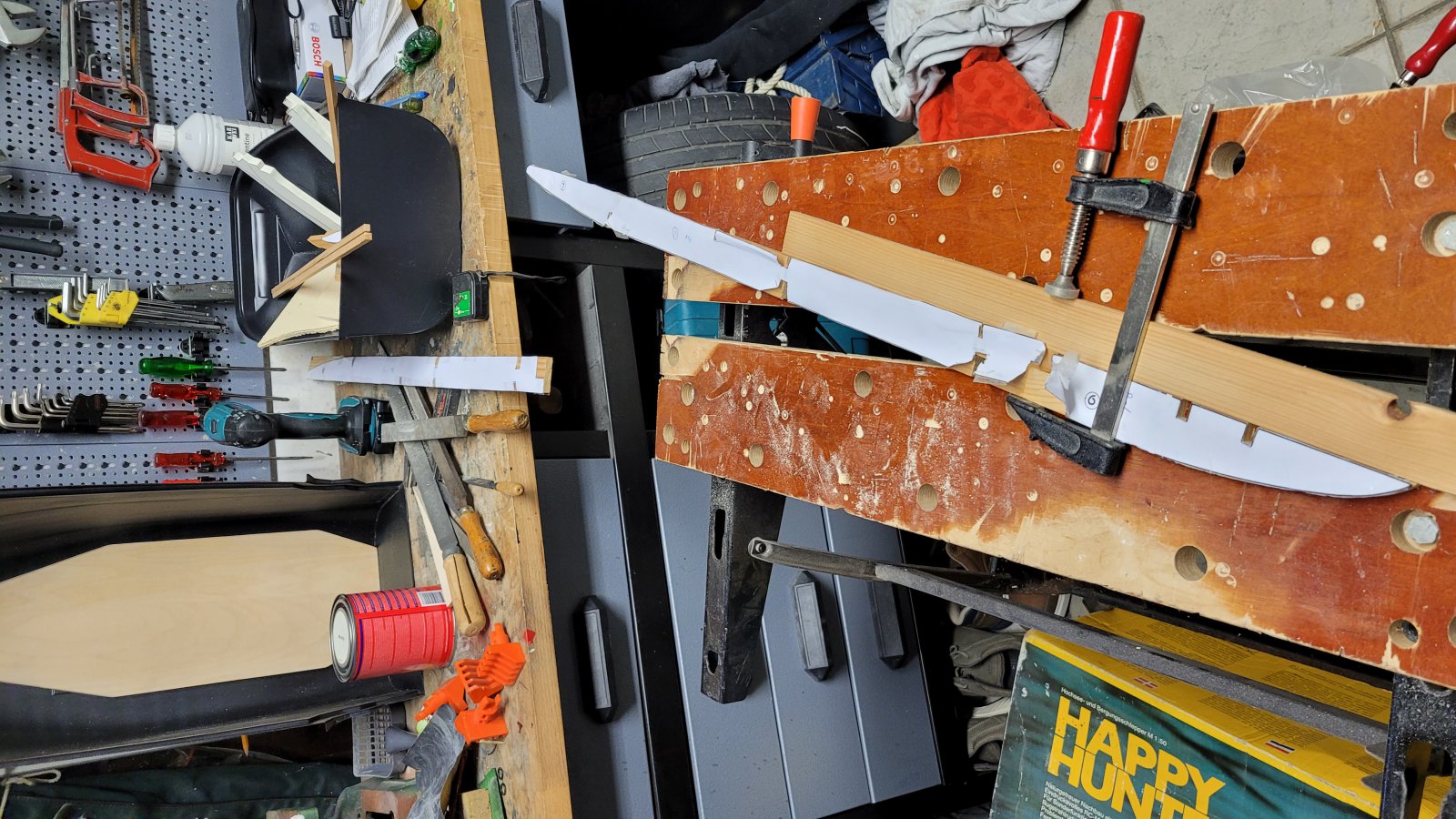

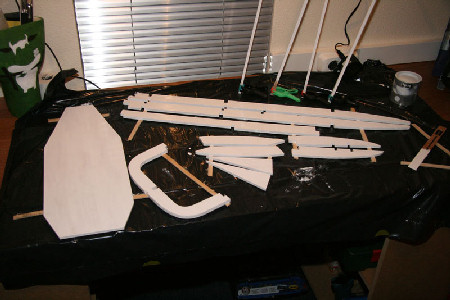

Begonnen met het geraamte.
Heb eerst de onderdelen hiervoor uit geprint.
Daarna op het hout geplakt.
En zagen maar.

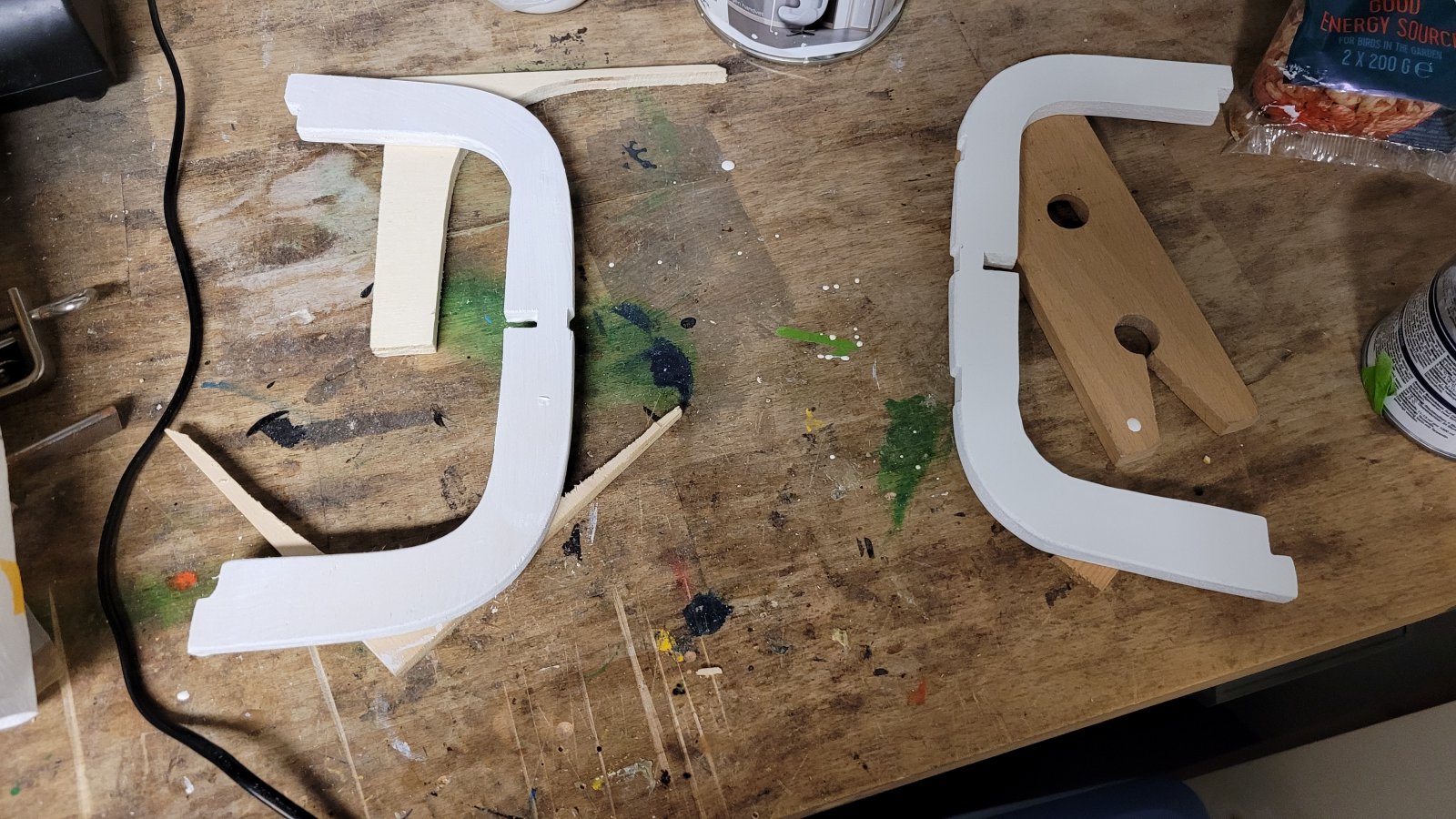

Ook een extra spant gemaakt .Om de verbinding tussen de delen sterker te maken.

Linker is de extra gemaakte spant.

Mvg ronald


Bijlagen

  • 20221224_154608.jpg
    347,6 KB · Weergaven: 114
Laatst bewerkt:
  • Like
Reactions: k-k
Danny.

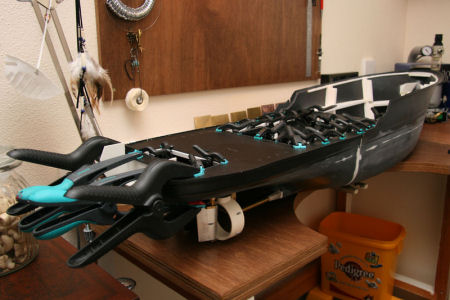

De lijm klemmen die je gebruikt.
Waar heb je die ooit eens gekocht?
Ben ook op zoek naar zulke (plastice)lijm klemmen.



Mvg Ronald

Danny Bimmel zei:
Klopt, vergeet niet dat de romp relatief dun is en zijn stevigheid moet krijgen van het geraamte (kunststof spanten en de houten delen) en zelfs dan blijft er beweging, in met name de zijden, mogelijk
Klik om te vergroten...

Als ik extra dwars(horizontaal) spanten plaatst.
Zou het dan sterker worden?
Zat te denk om ter hoogte van de grote vloer plaat.
Aan beide kant een horizontale plank te maken. Vast gelijmd tegen de romp aan.
Op deze horizontale spant.Kan ik dan ook diverse kleine componenten op liggen.

Mvg Ronald

Ronaldp zei:
De lijm klemmen die je gebruikt.
Waar heb je die ooit eens gekocht?
Ben ook op zoek naar zulke (plastice)lijm klemmen.
Klik om te vergroten...

De bouwmarkt ;), heb me een tijd lang voorgenomen om telkens als ik bij de bouwmarkt was wat lijmklemmetjes mee te nemen, die dingen kun je nooit genoeg hebben dacht ik toen nog..... uiteindelijk maar mee gestopt toen de lade lijmklemmen uit begon te puilen :confused:. De meeste komen bij de Hornbach vandaan en zijn van het merk Wolfcraft, de andere uit de koopjesbak bij andere bouwmarkten.

Ronaldp zei:
Als ik extra dwars(horizontaal) spanten plaatst.
Zou het dan sterker worden?
Zat te denk om ter hoogte van de grote vloer plaat.
Aan beide kant een horizontale plank te maken. Vast gelijmd tegen de romp aan.
Op deze horizontale spant.Kan ik dan ook diverse kleine componenten op liggen.
Klik om te vergroten...

Zeker geen slecht idee, maar ik zou het ook niet overdrijven. Kijk waar de romp het meeste meegeeft en plak daar een extra latje in de romp, je zult dan veelal bij de vlakke zijden midscheeps uitkomen, daar is door het vacuümvormen van de rompdelen het materiaal immers op zijn dunst.

Groetjes, Danny.

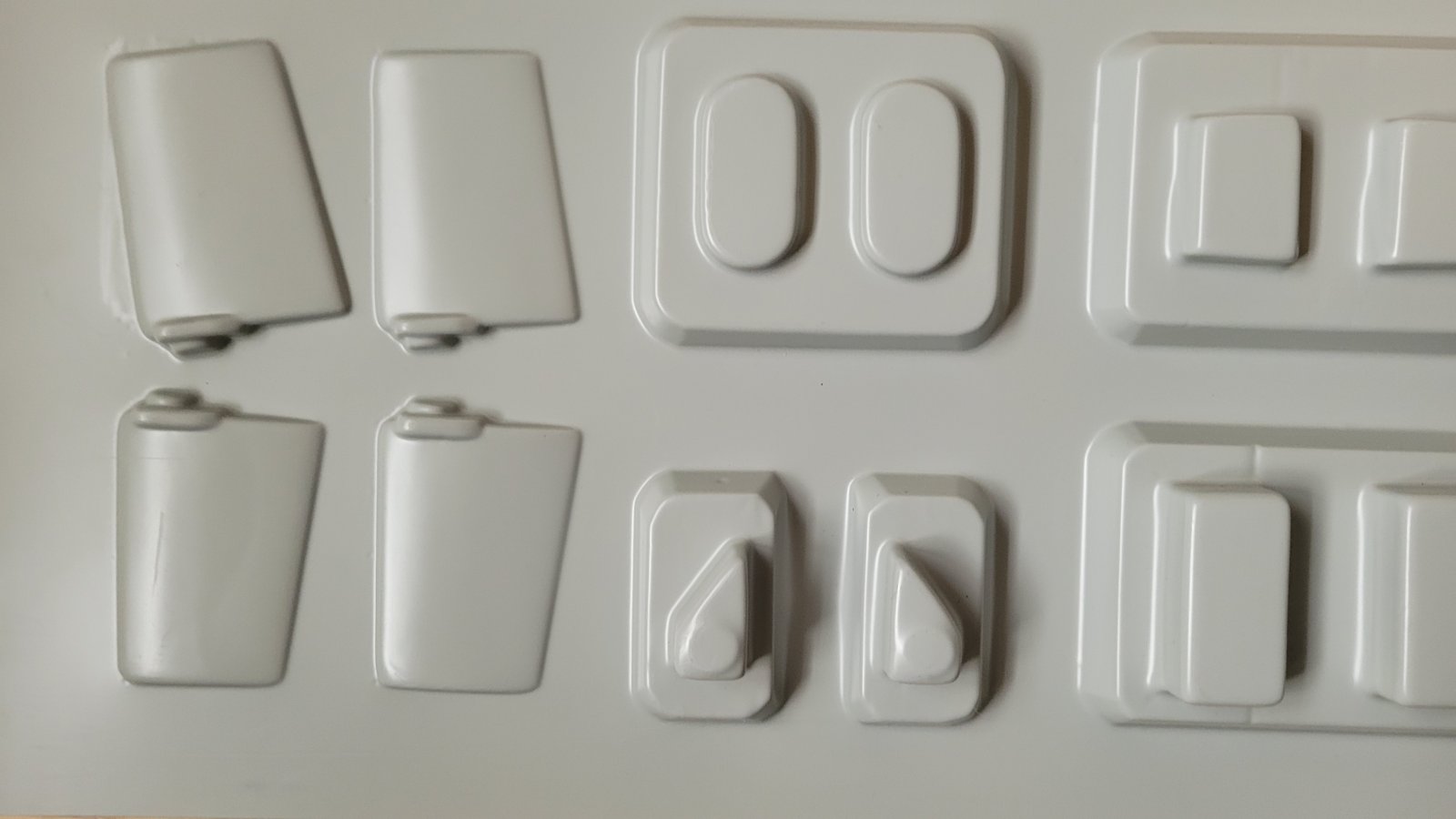

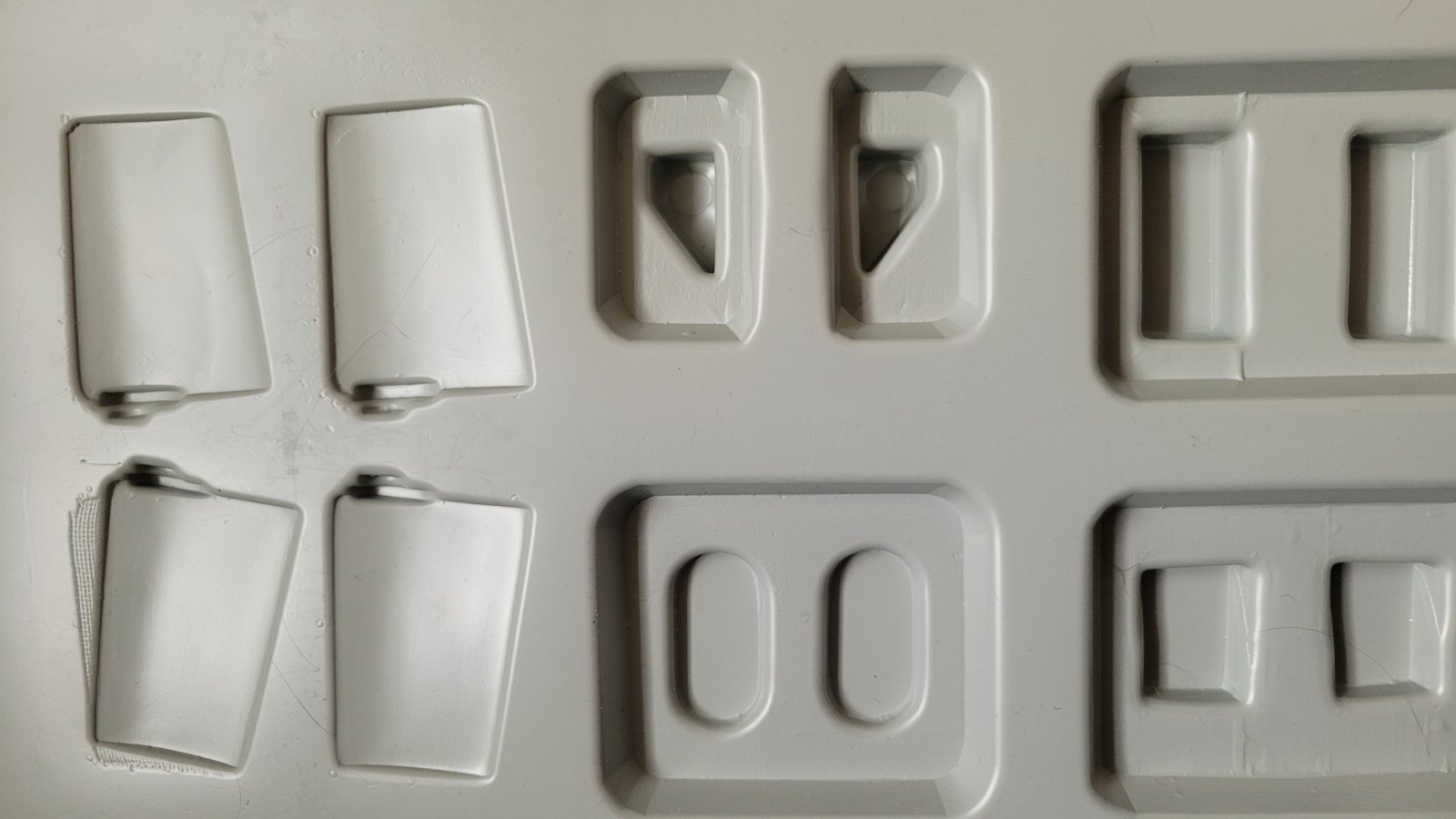

In de bouw doos.

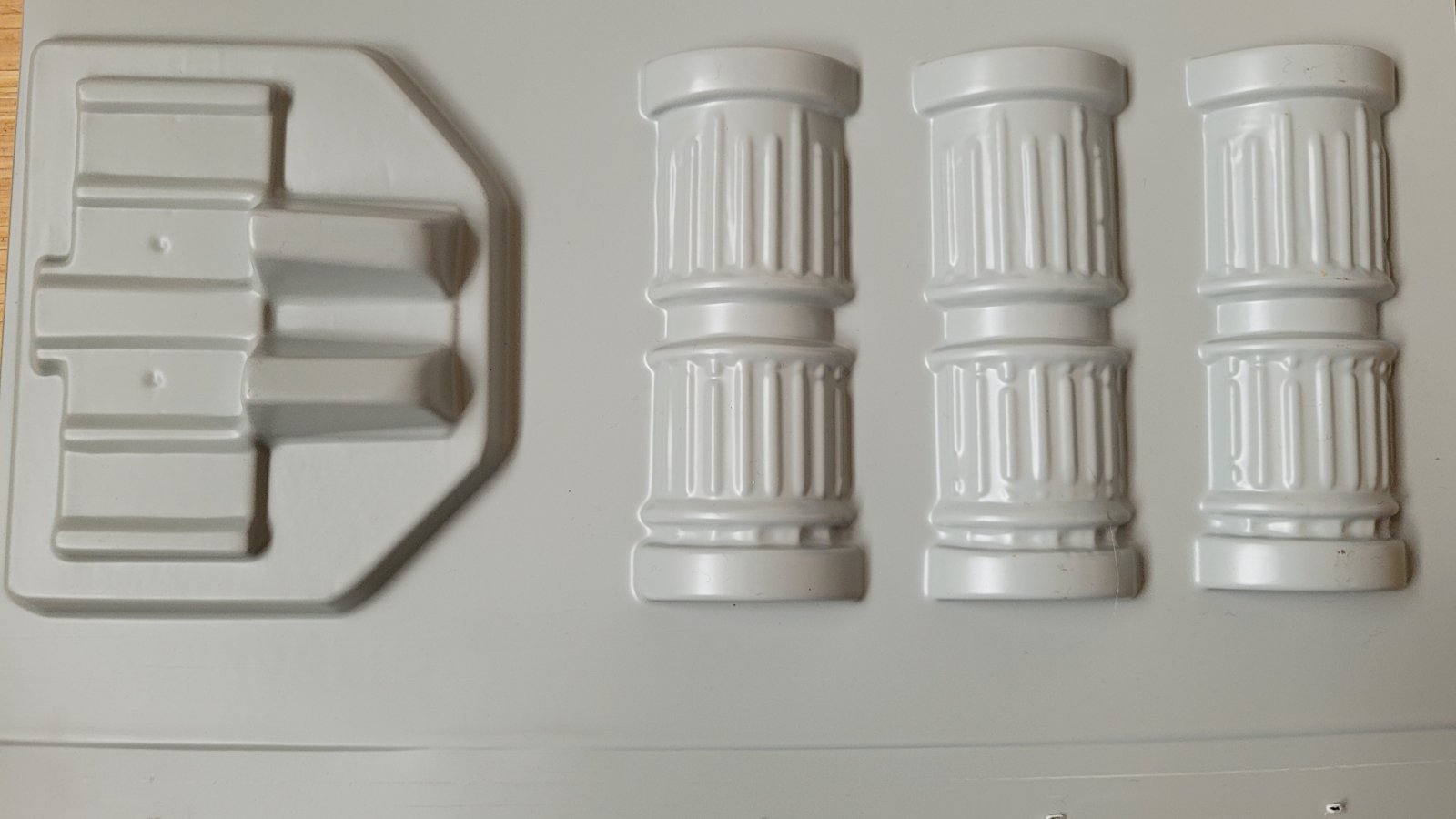

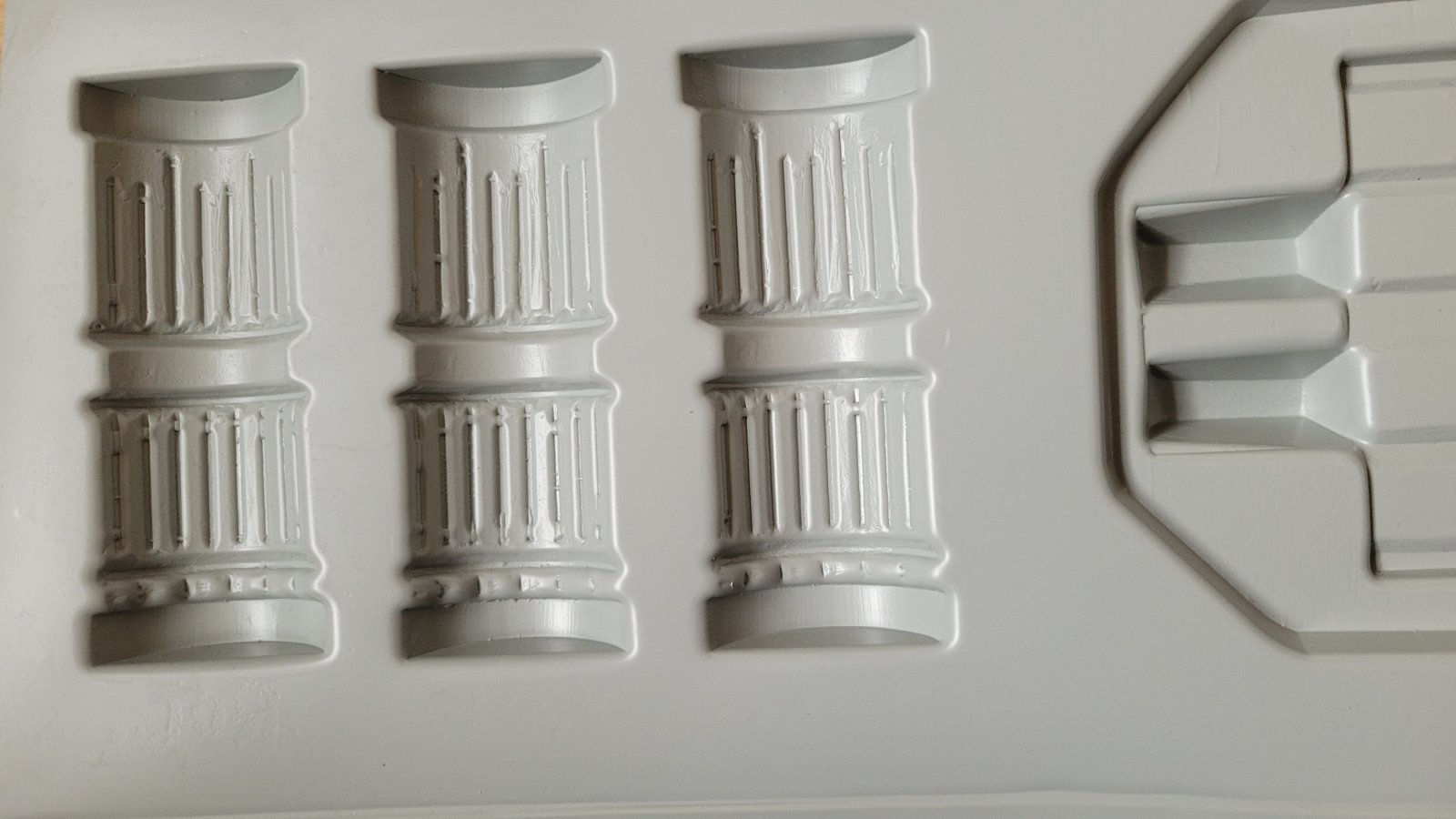

Zitten roeren en een hekrol.
Die je aan mekaar moet lijmen.
Omdat ik deze waarschijnlijk wel wil gebruiken.
Maar deze dan niet echt stevig zijn.
Wil ik als de helften aan elkaar gelijmd zijn.
Ze toch volg gieten. Zodat ze massief worden.
Maar wat moet je erin gieten?
hekrol 1.jpg




roeren 1.jpg


Mvg Ronald


Bijlagen

  • roeren.jpg
    125,9 KB · Weergaven: 111
Ronald, Die hekrollen zou ik maken van (ongeveer) dezelfde maat pijp en daar schijven in en ribben op lijmen. Is netter (en helemaal rond). In één van de roerhelften zou strookjes lijmen opdat de andere helft daaroverheen valt en je wat meer lijmoppervlak hebt. In het dikkere bovenstuk past een dwarseindje aan de roerkoning, eventueel aangevuld met epoxylijm. Dit te combineren met het prepareren met de eerste roerhelft. Als het zwevende roeren (zonder hak) zijn zorg dan ook dat de roerkoning aan de onderkant in het roer houvast heeft. Wil je ze volgieten, dan zou je dat met epoxy kunnen doen. kijk maar wat je het meest aanspreekt en welke spullen je hebt liggen. Succes ermee! Gr. Klaas.

Roeren maak ik altijd gewoon van triplex.
De vorm met een figuurzaag min of meer uitzagen en dan maar schuren met een vijl of schuurpapiertje.
Plamuur erover en je hebt een prachtig roer.

Ronald, Heb jij het boek De Smit-Lloyd Story? Daar staan een paar foto's in van de 109. Als je per conversatie even je email-adres stuurt zal ik ze voor je scannen. Gr. Klaas.

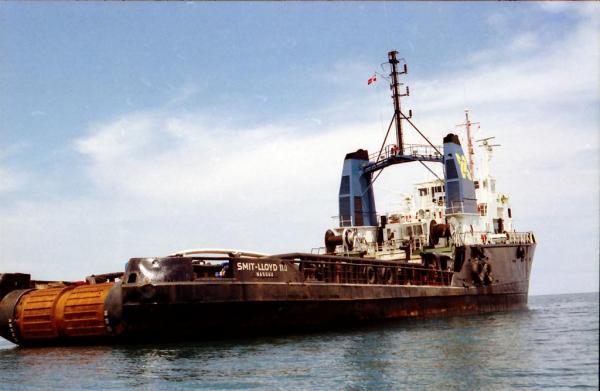

Ik heb nog de nodige zwart-wit foto's gevonden in de verzameling van volgens mij de Smit-LLoyd 112.
Ik moet ze echter nog inscannen, onderstaand een kleine preview:




Adam....hartelijk dank.

Net van K.k Klaas het Smit Lloyd story boek gekregen.
Zag zelfs een foto die ik gemaakt had erin.
En leuk veel oud collega's in het boek te zien.


Mvg Ronald

Doet me plezier dat het boek in de smaak valt! Wens je veel leesplezier Ronald. Gr. Klaas'.
