Bouwverslag 5-assige trekker met dieplader.

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door CobaltBlue, 2 dec 2018.

  1. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith

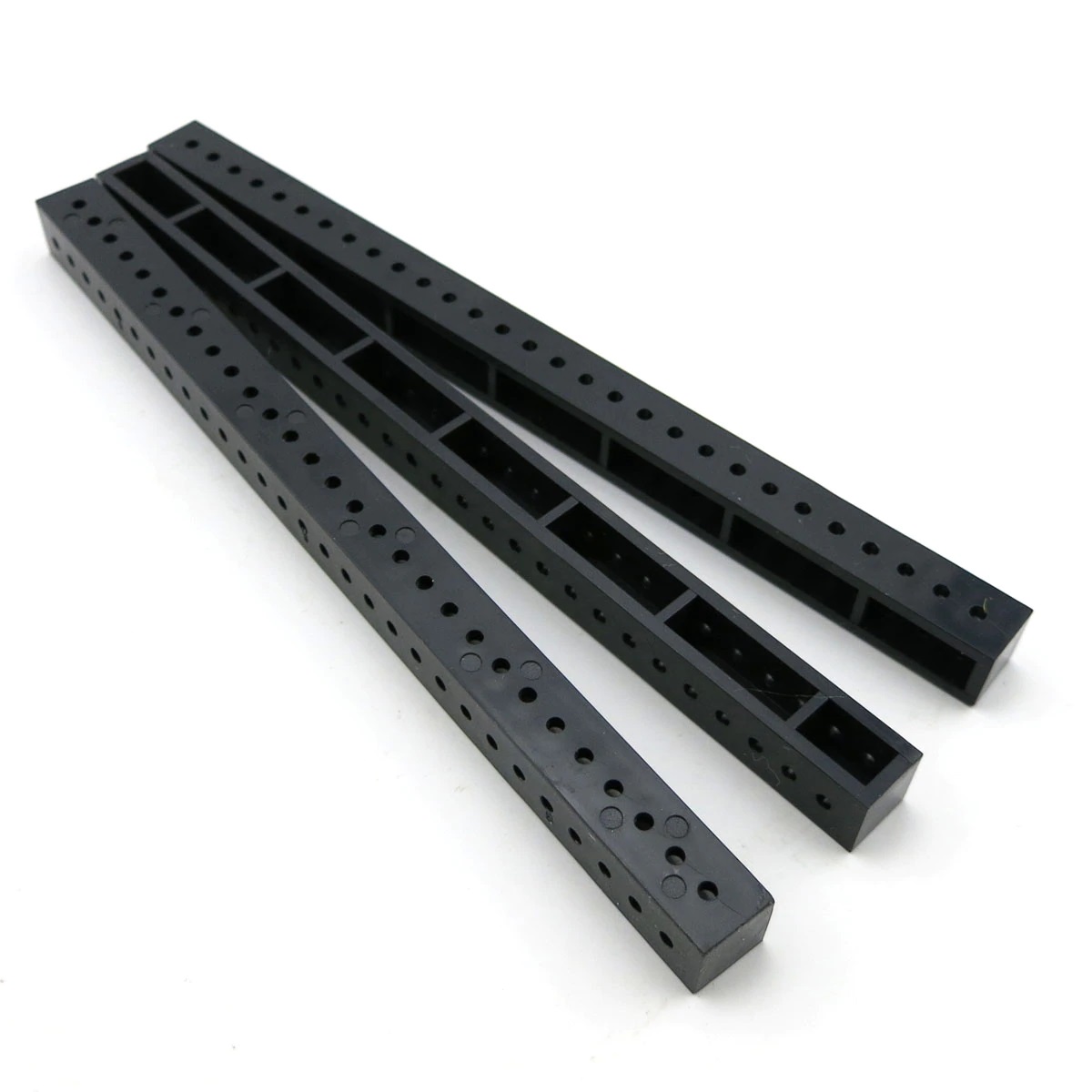

    Een balkenbak? :beer:

  2. AHoogendijk

    AHoogendijk

    Lid geworden:
    24 mei 2012
    Berichten:
    1.027
    Locatie:
    Krabbendijke
    Zoiets ja

    Of kettingen, of ander hulpmateriaal

    CobaltBlue vindt dit leuk.
  3. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
    Nog ff het e.e.a. aan stekekrtjes/connectortjes besteld.
    Bedrading en het plaatsen van diverser printjes gaat goedkomen!

    Een aantal kleine printjes komen tussen de achterste 2 assen vd dieplader.
    Had dit idee al eerder, maar was het vergeten...

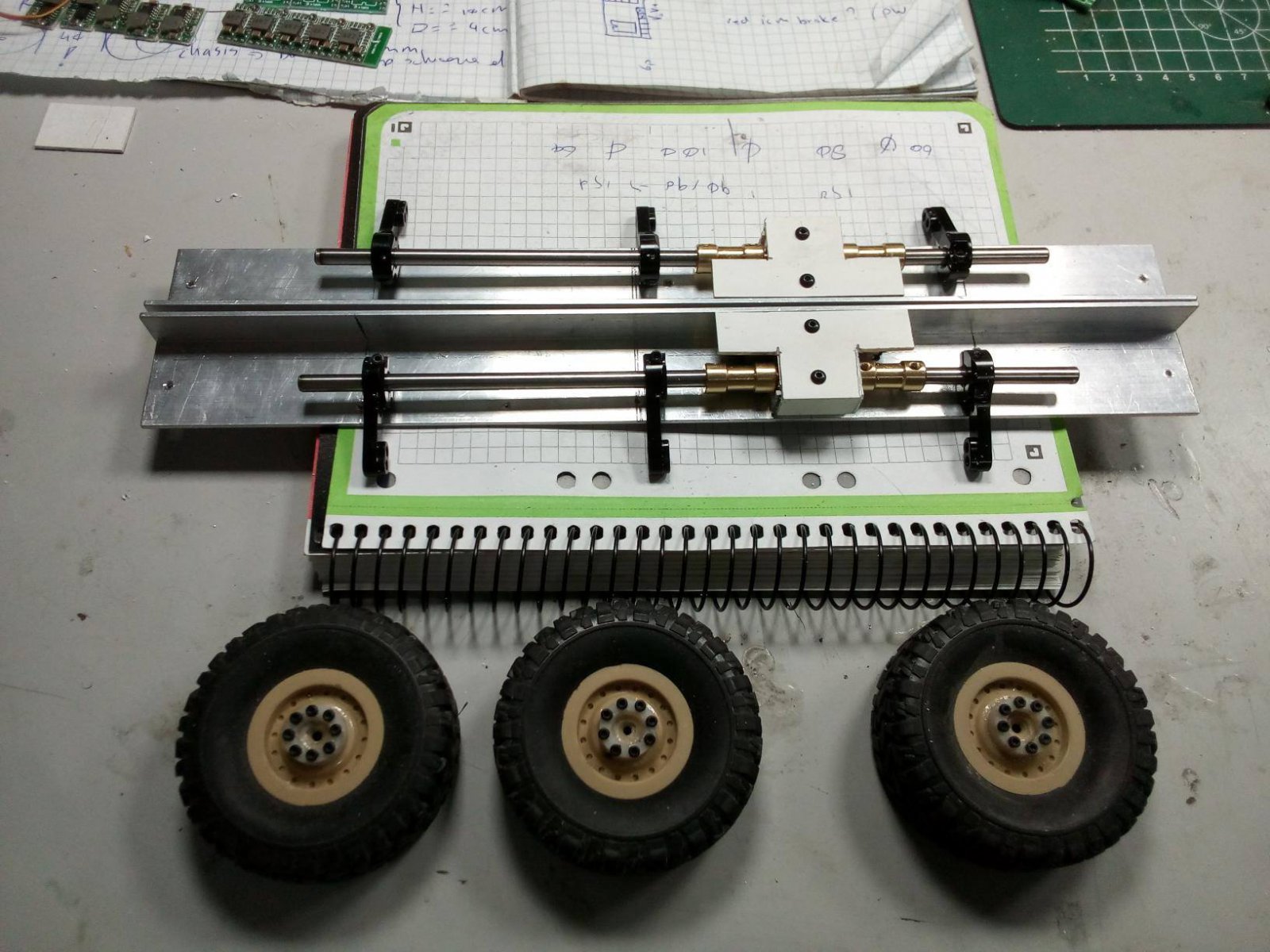

    Even een 'voorstelling 'gemaakt van dieplader-assen om wat beter beeld te krijgen:
    ( het witte is gewoon papier en de horizontale strtip alu is ff ter ondersteuing )






    Hier ze je de lif/lower motorgear mechanismes:
    ( vergis je niet, dit soor motorgears worden gebruikt i voor deurklinken/sloten )

    Boven- en zijaanzicht van 'ruimte' voor diverse kleine printjes:

    pcb place.jpg


    Volgende week eerst verder met mechanisch werk...uh hobby!

    Catwoman, bvdh, Marker en 1 andere persoon vinden dit leuk.
  4. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
    Aan slag!

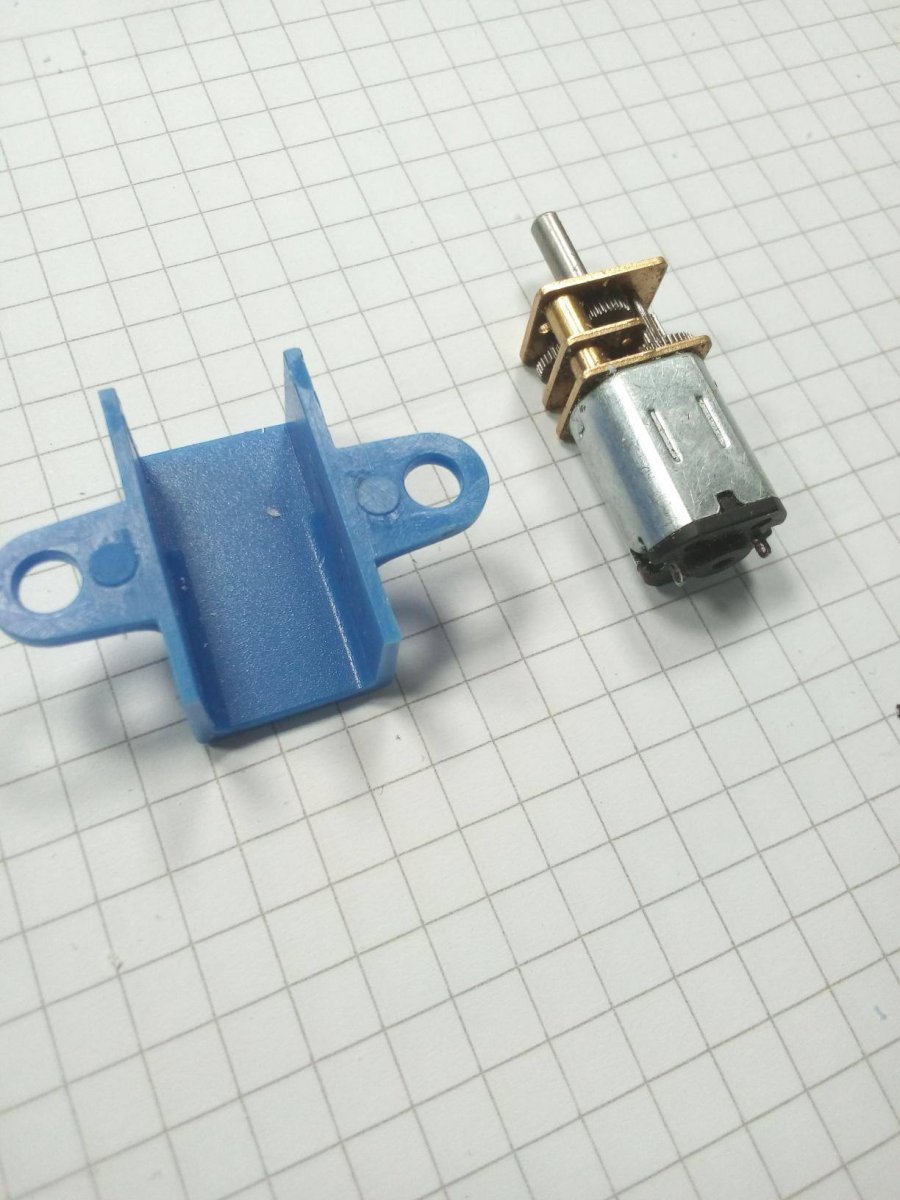

    Flatbedloader lift/lower mechanisme dmv:


    Gekozen voor deze motorgearassy. Heeft 3/20: 3V, 20rpm.
    Mooi langzaam dus en dmv m'n sturing gaat ie nog wat langzamer om een mooie lift/lower beweging te krijgen.
    Die is uiteindelijk maximaal een halve slag...

    LL 01.jpg





    Wordt stukje afgezaagd.

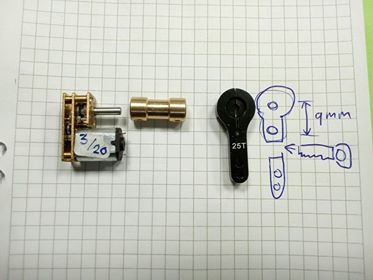

    Afstand tussen 2 gaten is 9mm, kan dus max een lift/lower afstand verkrijgen van ( of bijna ) 18mm.
    LL 03.jpg

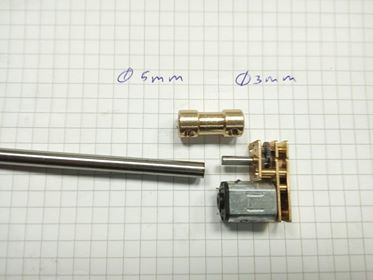

    Opgeboord naar 5 mm
    LL 02.jpg

    Rakthi en Catwoman vinden dit leuk.
  5. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
    Een stapje verder...

    Rakthi vindt dit leuk.
  6. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith

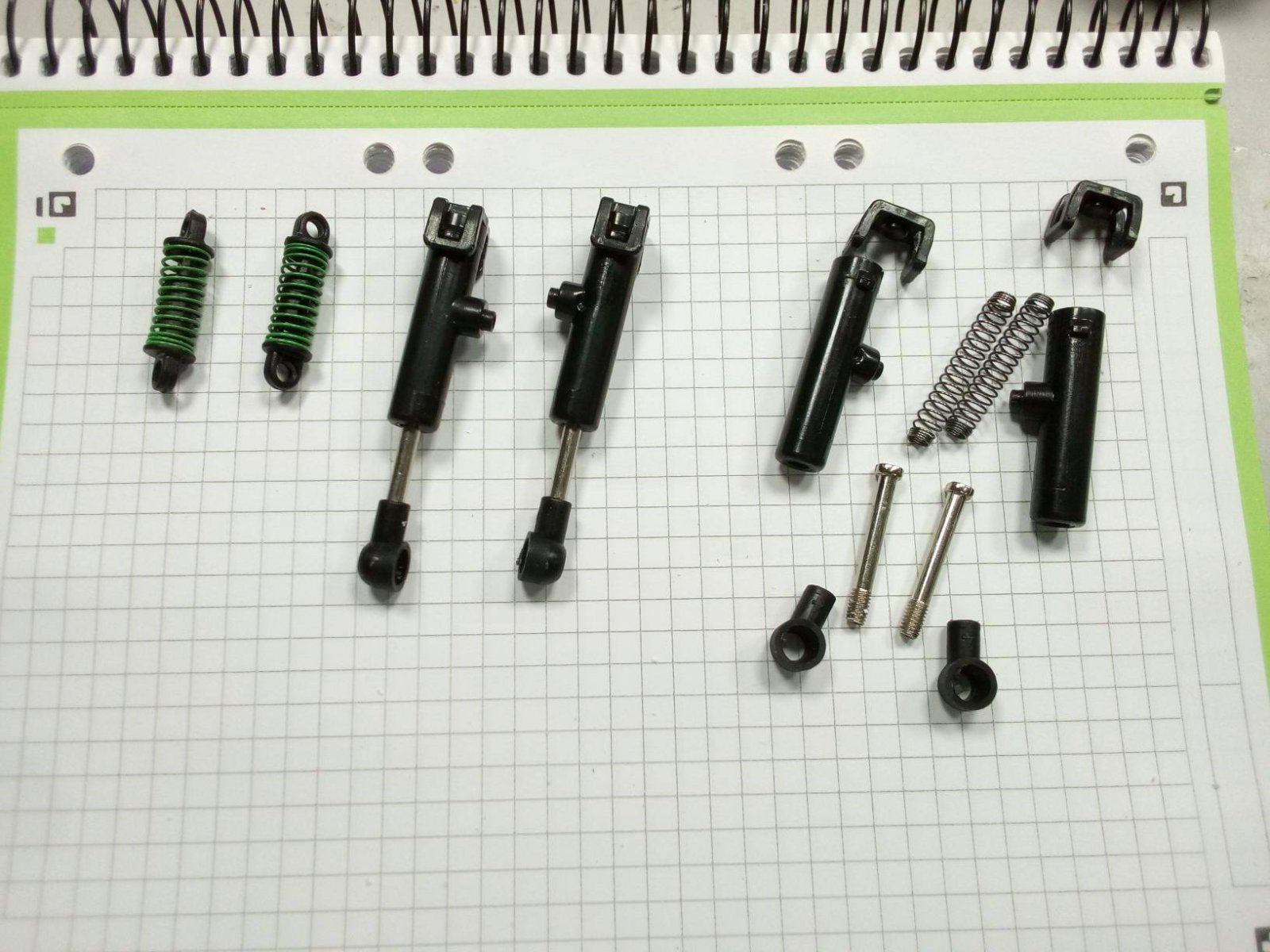

    Die groene veringen worden niets, te korte veerweg 4mm.
    Tijd terug al een lopen modificeren maar helaas...

    Had al paar andere enigzins perfecte veren besteld, maar verloren gegaan met post, geld terug. Deze veren niet meer kunnen vinden voor dezelfde leuke prijs...

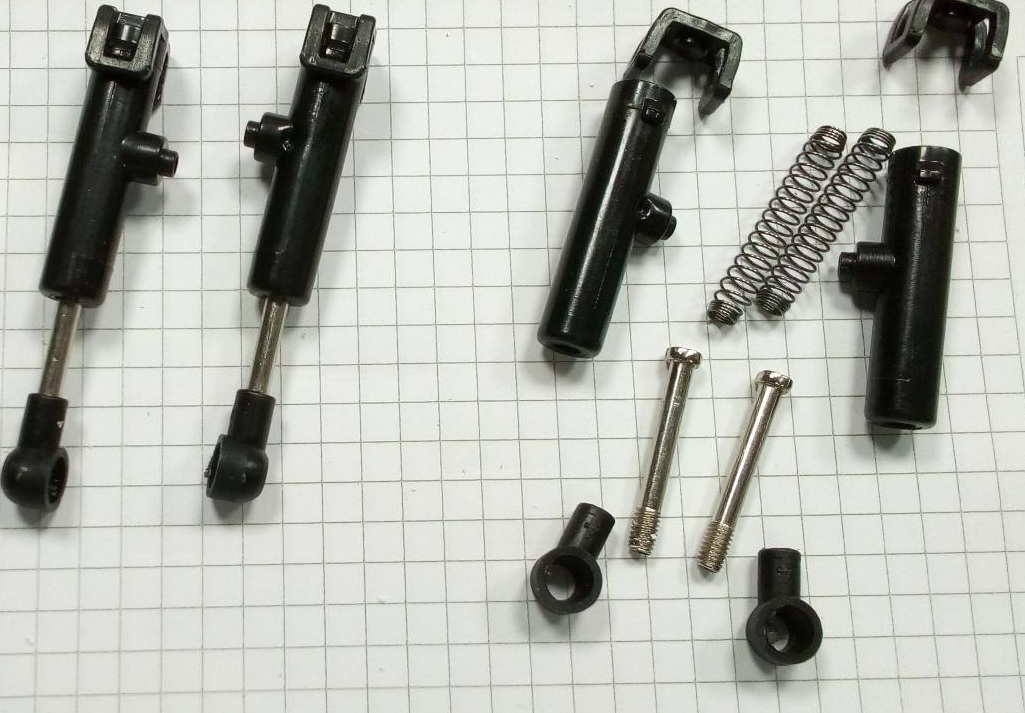

    Vervolgens deze gevonden met als doel te modificeren.
    ( te lang, te lange veerweg 13mm, etc maar simpel en nette prijs )






    Veerweg gaat naar pak'm beet 8a10mm. Dit houdt in dat elk deel vd veer aangepast moet worden!
    Vervolgens kan ik nog wat spelen met de veersterkte: beginspanning etc.

  7. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith




    bvdh en Rakthi vinden dit leuk.
  8. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
    Op gegeven moment is het ook concessies maken en uitmiddelen:

    - afstand veerweg
    - afstand lift/lower
    - breedte open ruimte tussen de wielen: als maar ruim breed genoeg is voor arm van een graver
    - bij gelijktijdig veren en sturen: niets raken!
    - bij lift/lower: wielen recht houden!

    Wordt vervolgd...

  9. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
    Schets van veer. Orgineel nog.


  10. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
    Van...



    ...naar!

  11. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
  12. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
    De 'nieuwe' veren zijn uiteraard ook voor de truck!


    bvdh, Ro-tje en Rakthi vinden dit leuk.
  13. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
    Je zou toch haast de schokbrekers zelf maken van los materiaal zoals buisjes, staafjes etc...
    Ik denk dat dat heel goed te doen is! Maar ik houd het bij de gemodificeerde!

    Mvg.

  14. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith

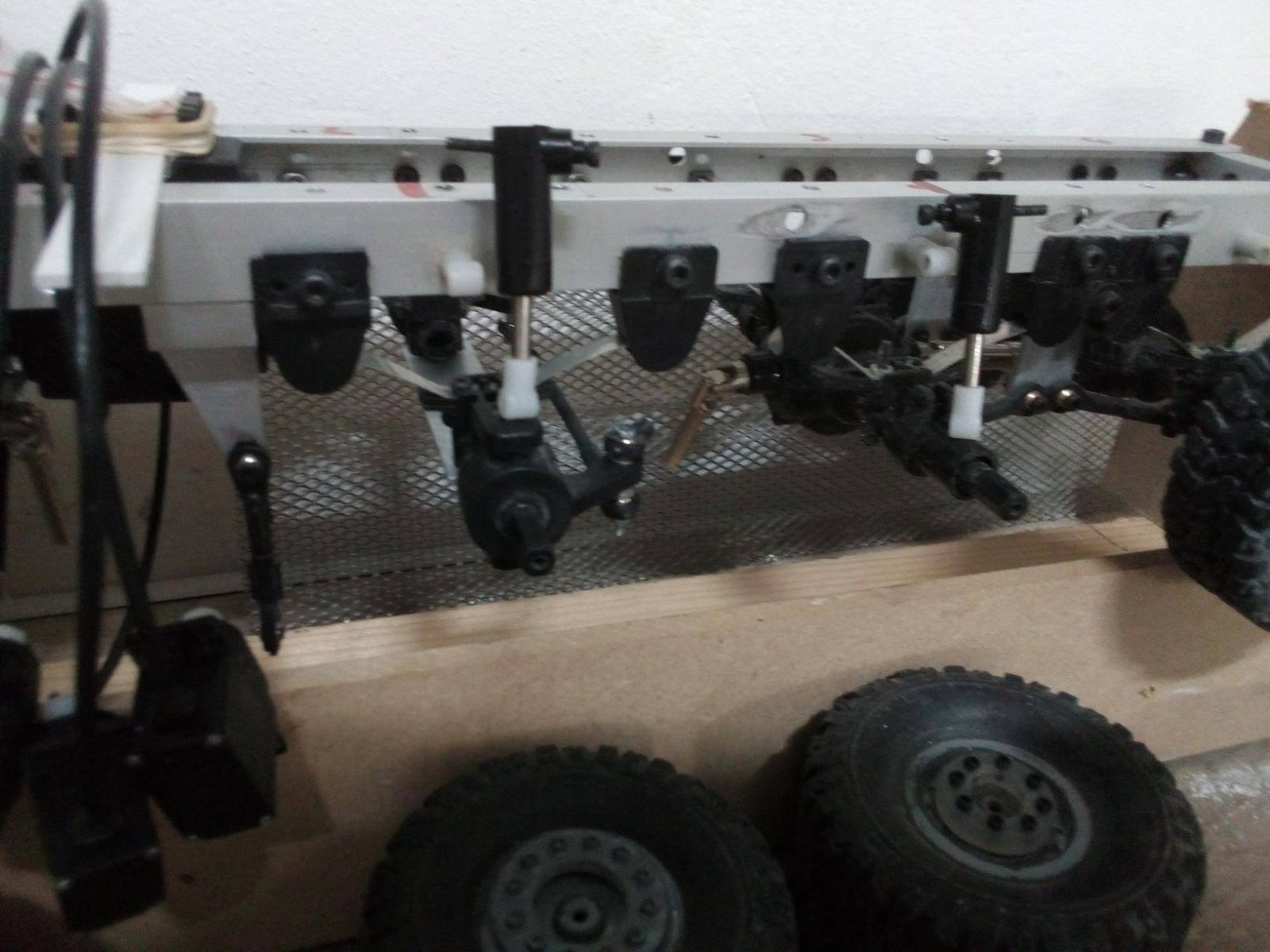

    Mooi die gemodificeerde veren.
    Veerweg van in de 8mm!

    Het bewegende deel/staaf kan nog iets korter ( witte uiteinde raakt nog niet de cylinder )
    Dit icm het inkorten vd witte uiteinden, wel zodat de staaf nog stevig in de witte uiteinden zit.

    Dit samen zorgt voor een verkorting van 4a5mm!

  15. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    609
    Locatie:
    Nieuwegein
    ik blijf dit volgen...zeeeeer leerzaam:banana::banana::banana:

  16. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
    Oh, tnx!

  17. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
  18. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith
  19. Marco_Polo

    Marco_Polo

    Lid geworden:
    20 aug 2010
    Berichten:
    384
    Locatie:
    Papendrecht
    Jij ook fijne dagen en productief 2020!

  20. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    742
    Locatie:
    Lobith

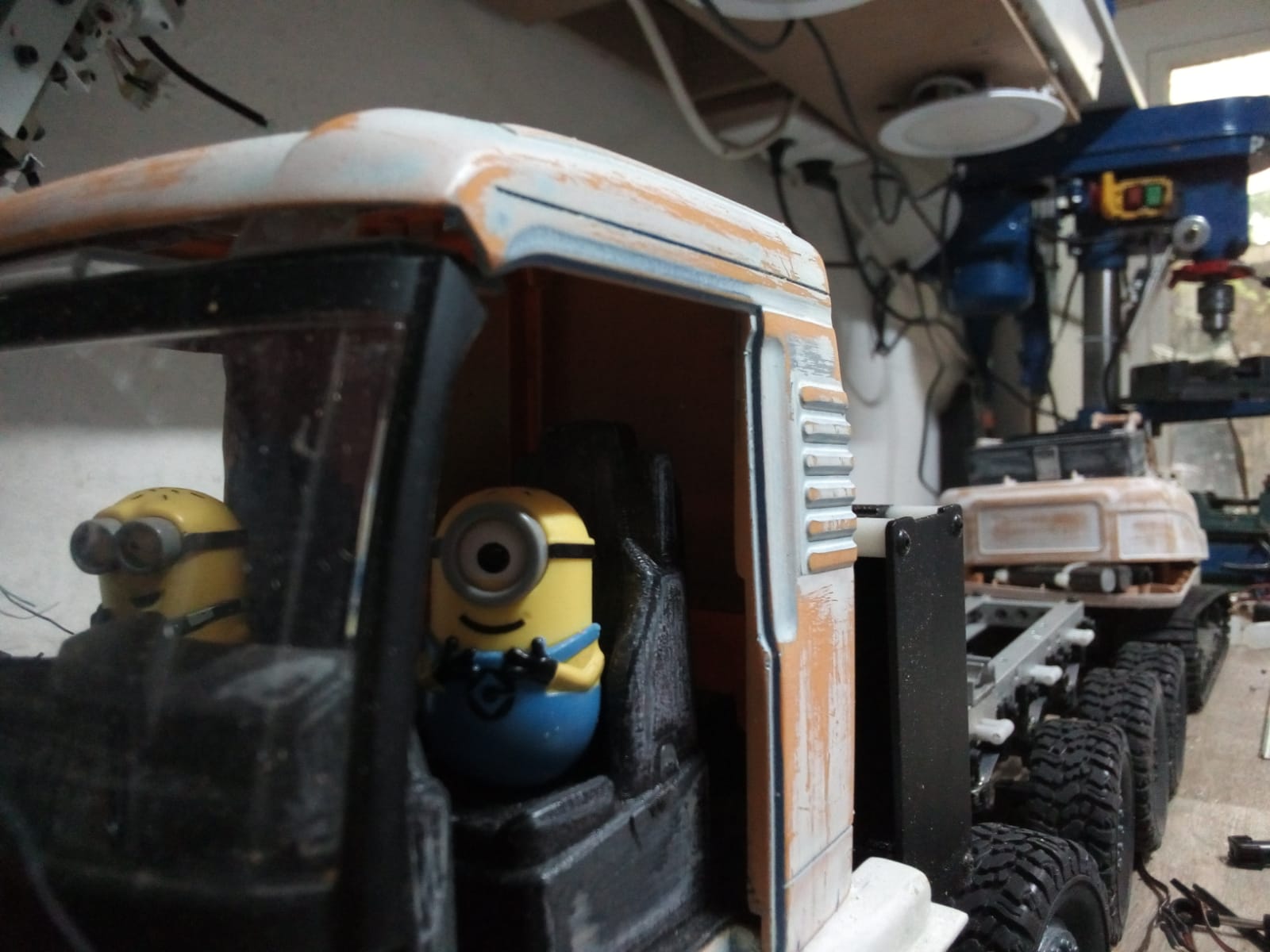

    't Zal wat rustig zijn komende tijd.

    E,e.a. aan grote klus in't huis!


    WhatsApp Image 2019-10-12 at 13.28.57.jpeg

    Catwoman en Leon1965 vinden dit leuk.
