Bouwverslag 5-assige trekker met dieplader.

Da's geen geld Fred, en ziet er netjes uit. er staat geen vertraging bij, dus of het overeenkomt met de Tamiya reductie van kroon/pinion wheel moet je maa reven afwachten.

@CobaltBlue :

Doe je dat dan ook op de besturing? (hopelijk) want dat is een van mijn grootste irritaties als je modellen ziet rijden/manoeuvreren met heen en weer klapperende voorwielen; daarvoor kan je die vertraging setjes kopen, waarop je 3 servo's kunt aansluiten (al heb je er meestal maar 1 van in gebruik)



Besef me trouwess net dat ik de aansturing vd
10x8 / 10x4 box niet eens heb gemaakt.
Ja, toen los wel getest en dan schakelt ie tussen de 8 en de 4 maar nu geen servootje die schakelt.

De hele box moet er uit en open!

kump goeh!



Besturing gaat dmv per as een servo.
Met m'n code zorg ik voor de juiste stuuruitslag a le Akkermanachtig gaat.
Heb ik al eens werkend gehad via pc en Arduino.
Je hoort de servootjes maar je ziet ze helaas niet, oud filmpje:



Haha, id, die klapperende wielen!

Heb op de joystcike draaifunties, met terugverende middenstand!
Bereik van + en - 45' meen ik.


Hier zichtbaar, wel ff scrollen:

https://www.modelbouwforum.nl/threads/bi-directioneel-rc-control-zelfbouw-verslag.263922/page-4

Die joystick waren prijstechnisch ook heel leuk trouwens! Meen iets van 12 euro.



Vd week nog wat aan het youtuben geweest, cool:



Op een dag rijd m'n combi ook.

Goed weekend!



Van 2 dec 2018

Wow! Besef dat ik al bijna 4 jaar aan het bouwen ben aan m'n combi!
Hiernaast ook bezig met de projecten van de excavator en de het zender(/ontvanger).

https://www.modelbouwforum.nl/threa...ders-graafmachine-huina-1550-ombouwen.261643/
https://www.modelbouwforum.nl/threads/bi-directioneel-rc-control-zelfbouw-verslag.263922/

Laatste weken iig best lekker weer met e.e.a. bezig!

Volgedne week verder, goed weekend!

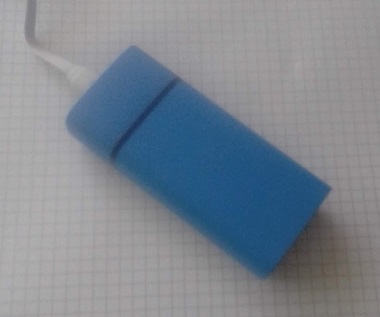

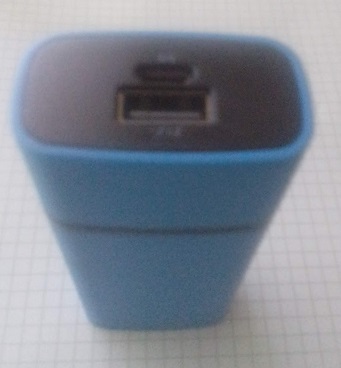

YES, powerbankje binnen!

Vooral gekozen ivm de afmetingen.

Elektrisch:
5V en 5200mAh ( = 5.2Ah ) meer dan genoeg 'inhoud'!
Max output stroom = 1A ook meer dan genoeg.

Gelijk nog 2 bijbesteld!

Aardig kleurtje ook...



Er passen er 2 in de cabine!



Schoot me te binnen dat m'n 10x8 / 10x4 switchbox een overbrenging heeft van
ik meen rond de 3 ( vertraging ).

Binnenkort gaat de box er af en open!
moet nog een servo in of aan.



Zo! 10x8/10x4 box vd truck verwijderd.
Opengeschroefd. Paar kleiningheidjes aangepast.

Even een 'trektouwtje bevestigd en de box dichtgeschroefd om ff goed te testen: ja werkt goed en soepel!

Ik zie er van af om een servootje in de box te krijgen...

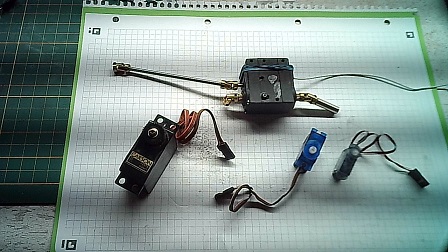

Het wordt een mini of nano servootje, zie foto's. Een standaard servo is ter vergelijking er bij gelegd.
De box is trouwens gemaakt dmv 2 standaardservo's met metalen tandwielen!
Deze geslacht/aangepast/etc...tot 'de box'.

Op 1 foto is ook de overbrenging van pak'm beet 1op3 zichtbaar.


Opengewerkt



1 op 3


Box + servo's



De box heeft intern een veer op 1 vd assen die de box automatisch in 10x8 stand houdt.

Heb ook ff de box intern flink gesmeerd!

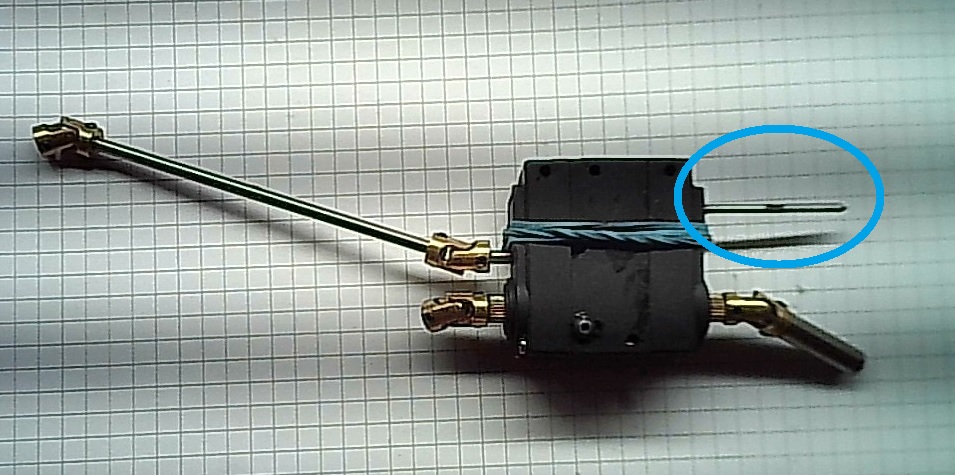

Box weer open.
Trekstang gemaakt en bevestigd.

5mm is de beweegafstand.



Klein verhaaltje...

Even een micro rc motor controllertje aangesloten op de truck motor.
Box(10x8/10x4) en assen zijn nog afgekoppeld.
Gewoon een rc rijregelaar! Maar dan met een max stroom van 1A.
Mijn truck max stroom is 500mA.

De micro rijgeleraar, even aangesloten op een servo-regelaartje:


Ding is handig en leuk als ik ff draadloos wil testen/rijden/sturen en m'n eigen zender en hele mikmak is nog niet klaar.

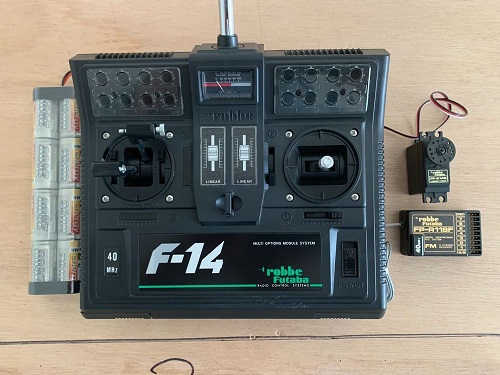

Heb nog wel ergens een F-14 met ontvanger servoboxje.
Of een zender van een gescrapt helikoptertje met soortgelijk spul.



E.e.a. zet me wel aan het denken...
Dat laat ik hier voor wat ik is.
Voor de geinteresseerden bericht dat ik later wel in m'n zend/ontvangst topic:

https://www.modelbouwforum.nl/threads/bi-directioneel-rc-control-zelfbouw-verslag.263922/page-8

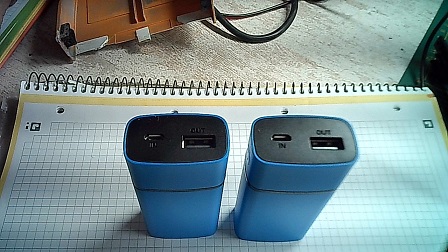

Accu/powerbank nr 2 en 3 ook binnen:



Van de week nog ff wezen youtuben.
Beetje nieuwsgierig hoe anderen hun dieplader elektrisch aansluiten EN vooral ook om mooie combies te zien!
Ik houd het bij m'n bedachte elektrische set-up.

Ook leuk om te zien, het aan- en afkoppelen van diepladers. NIet de schotel maar de hals aan/van het bed zeg maar.

Goed weekend!



.



Powerbanktestje, poging 2:



Wat meer met andere zaken bezig geweest deze week.

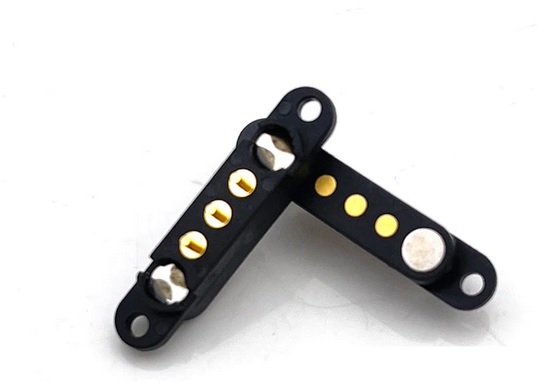

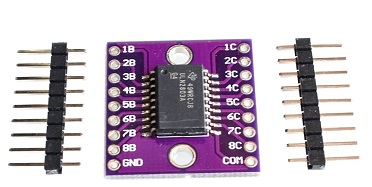

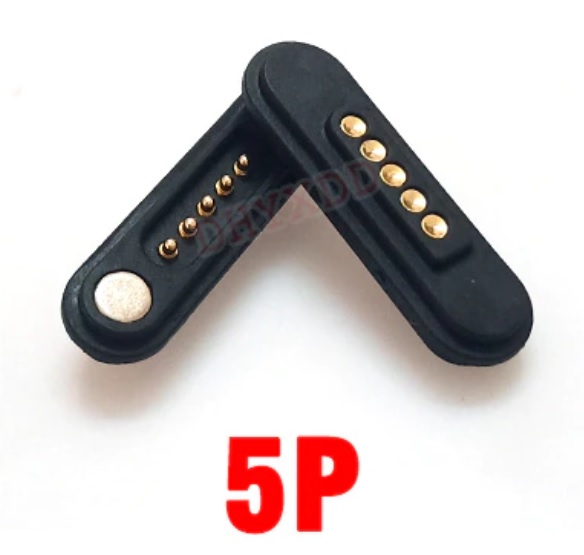

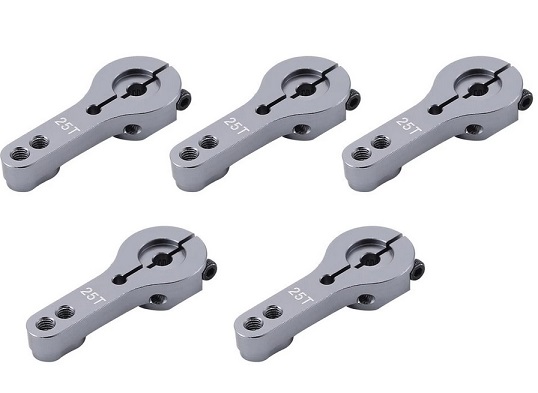

Er zijn wel wat onderdelen binnengedruppeld...



Hobbyruimte is mooi...

Buiten is nog veel mooier, iig vandaag!

Geniet er van, medebouwers!
