Bouwverslag UNION BOXER Scratch Build

Discussie in 'Bouwverslagen - Schepen' gestart door Macrabbit, 12 dec 2017.

  1. pentip

    pentip

    Lid geworden:
    17 apr 2006
    Berichten:
    500
    Locatie:
    Gennep

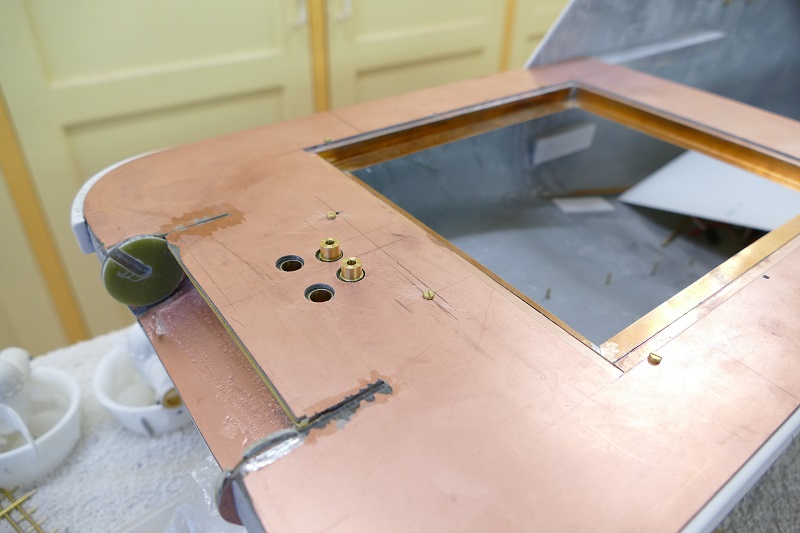

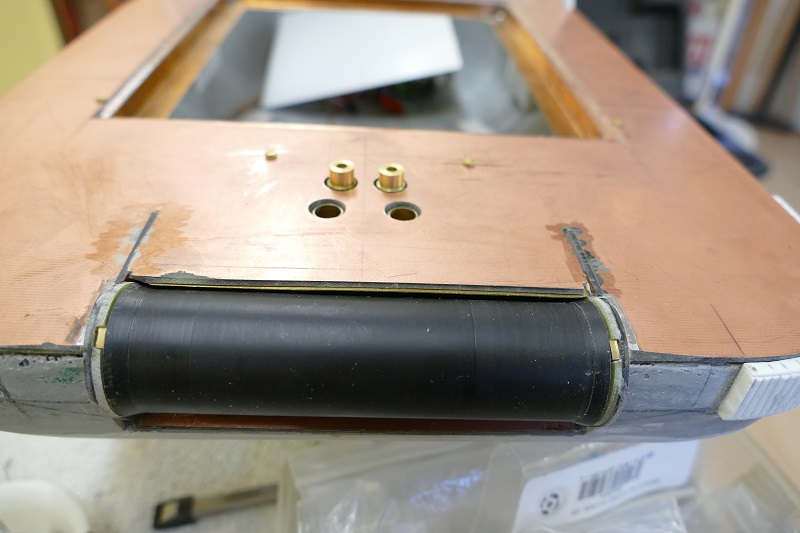

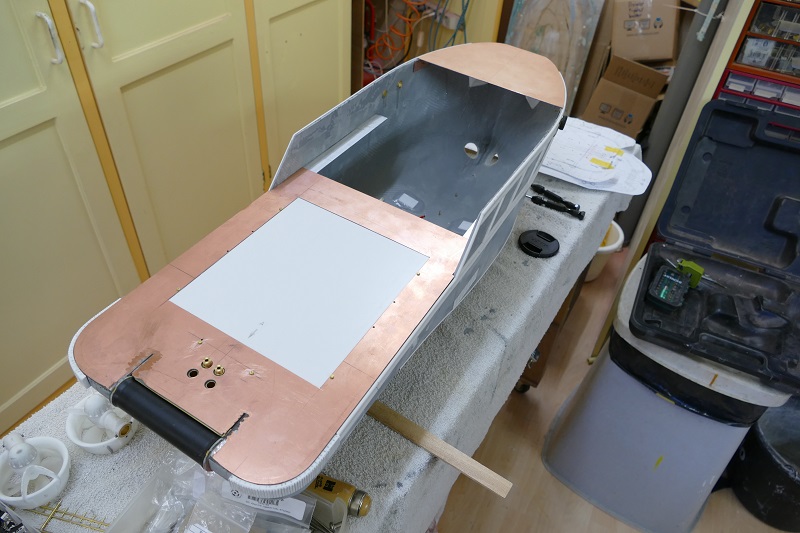

    Niet gehinderd door al te veel kennis over de voorgeschiedenis van de rol: Die twee ronde-printplaat-plaatjes-met-sleuf, draaien die mee met de rol? Zo nee, wellicht kun je die een derde slag draaien zodat de sleuf net onderdeks uitkomt, dan hoef je niks af te werken en zit de rol geborgd.

  2. Arragon

    Arragon

    Lid geworden:
    7 dec 2010
    Berichten:
    84
    Locatie:
    In het zuiden van Frankrijk
    Dan schuift de rol er toch gewoon uit?

  3. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp

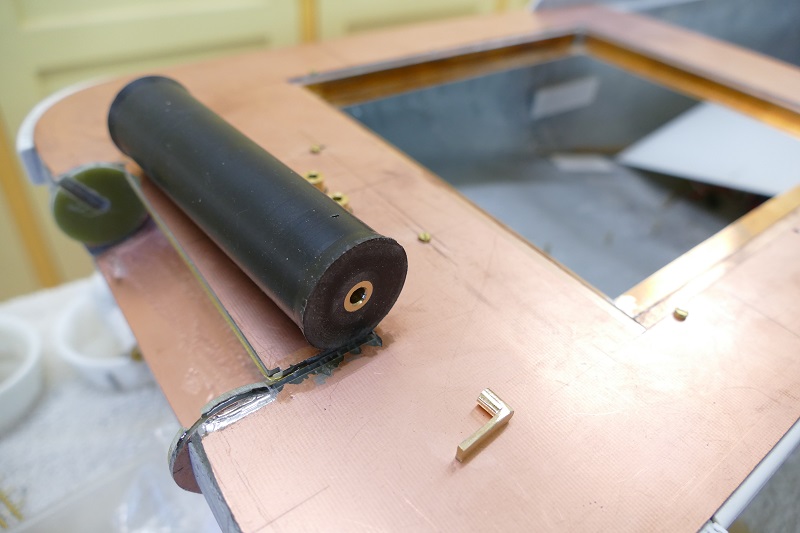

    Bedankt voor je reactie Pentip. De ronde printplaatjes zijn gelijmd. De sleuf blijft dus altijd zo staan.

    De sleuven verder draaien zodat ze net onderdeks uitkomen gaat hem niet worden. Dan krijg ik namelijk de rol er niet meer uit, en dat is juist de bedoeling;)

  4. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo Arragon, Pentip bedoelt juist om de sleuven meer rechtop te zetten, zodat deze onderdeks uitkomen. Dan valt ie er zeker niet meer uit, maar dat doet ie nu ook niet hoor.

  5. pentip

    pentip

    Lid geworden:
    17 apr 2006
    Berichten:
    500
    Locatie:
    Gennep
    voor het verwijderen van de rol de plaatjes weer terugzetten bedoelde ik. Dus: rol erin, plaatjes kantelen tot sleufjes onderdeks, onzichtbaar. Rol eruit: plaatjes terugdraaien.

    Maar goed, als ie nu ook netjes blijft zitten is het prima natuurlijk. Dacht meer aan het laten verdwijnen van dat sleufje.

  6. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo Pentip,
    Sterker nog, dij de 1:1 zie je de afdekplaatjes zitten waarmee de gleuf afgedekt is. Bij het model zie je dus niet de sleuven maar wel het "afdekplaatje".

  7. anker

    anker

    Lid geworden:
    15 apr 2008
    Berichten:
    35
    Locatie:
    Zwartewaal
    Wat een mooi en leerzaam verslag lees het met veel plezier
    m v g cees.

  8. Carène

    Carène

    Lid geworden:
    25 mrt 2018
    Berichten:
    95
    Locatie:
    thuis
    Ik vind het een goede oplossing Sjoerd.
    Maar Pentip, je hebt me wel op een idee gebracht.
    Ik snap je principe en ga dit gebruiken voor een bouwpakket wat ik aan het maken ben, bedankt hiervoor! :worship:

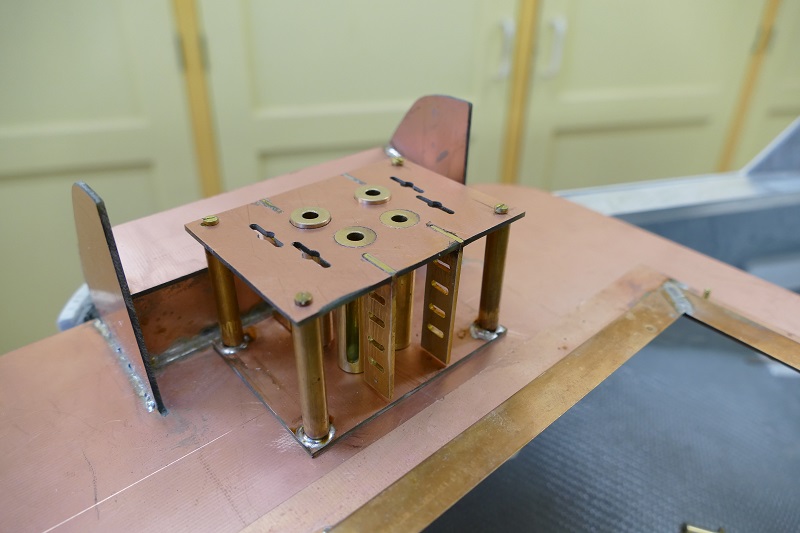

    Slim om nu al de constructie voor je pinnen te plaatsen, zo zit je niet met het probleem van waterdichtheid van de gehele installatie!

  9. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank voor je reactie Cees. Als je het zo beleeft, ben ik in mijn opzet geslaagd. Dat is namelijk precies de bedoeling.

  10. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Bedankt Carène voor je reactie.

  11. jankraak

    jankraak

    Lid geworden:
    22 jan 2005
    Berichten:
    647
    Locatie:
    Den Helder "Netherlands"
    lekker bezig man, ziet er weer geweldig uit

  12. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Bedankt Jan.

  13. Erwin van Leeuwen

    Erwin van Leeuwen

    Lid geworden:
    22 jun 2014
    Berichten:
    1.183
    Locatie:
    Steenbergen.(NB)
    hey Sjoerd , lekker bezig weer word weer een prachtig model , dat word weer genieten tot snel!!

  14. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo Erwin,
    Bedankt voor je reactie en blij dat je er weer bent.

    Stoompomp vindt dit leuk.
  15. Erwin van Leeuwen

    Erwin van Leeuwen

    Lid geworden:
    22 jun 2014
    Berichten:
    1.183
    Locatie:
    Steenbergen.(NB)
    ik ben met wat simpele dingen bezig de romp van de furie maar het begint weer te komen.

  16. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.499
    Locatie:
    HELLEVOETSLUIS
    Wat voor de ene modelbouwer "simpel" is, is voor een andere "moeilijk".
    Succes met de bouw van de Furie.
    Als stoomfanaat, komt er ook een stoommachine in?

  17. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo allemaal,

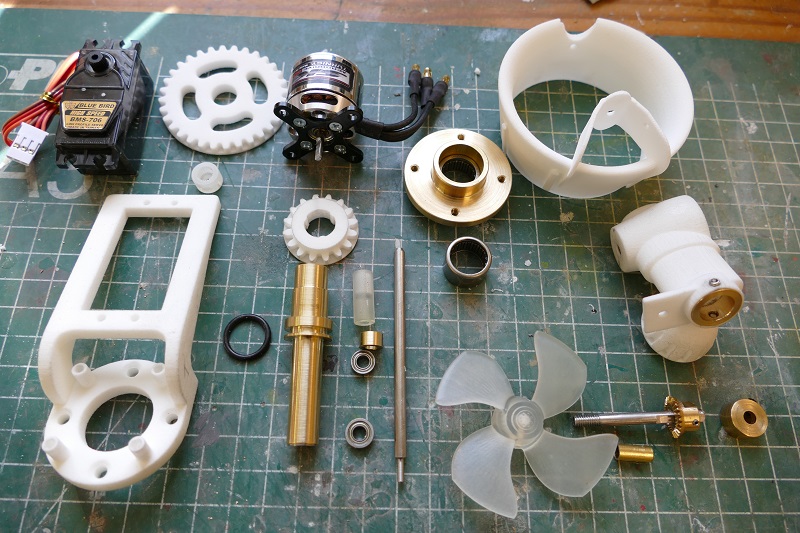

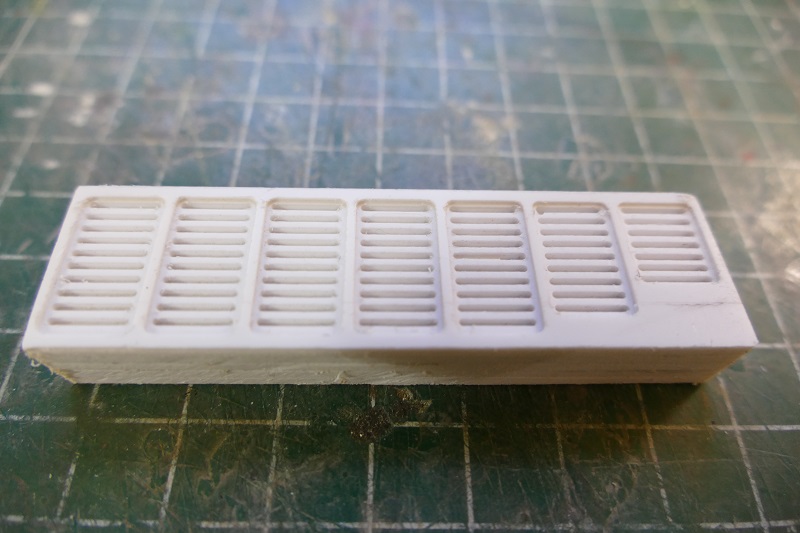

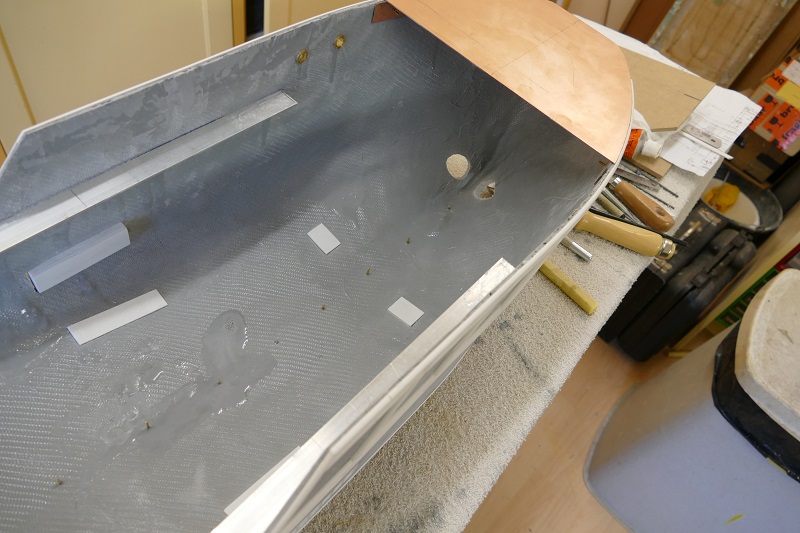

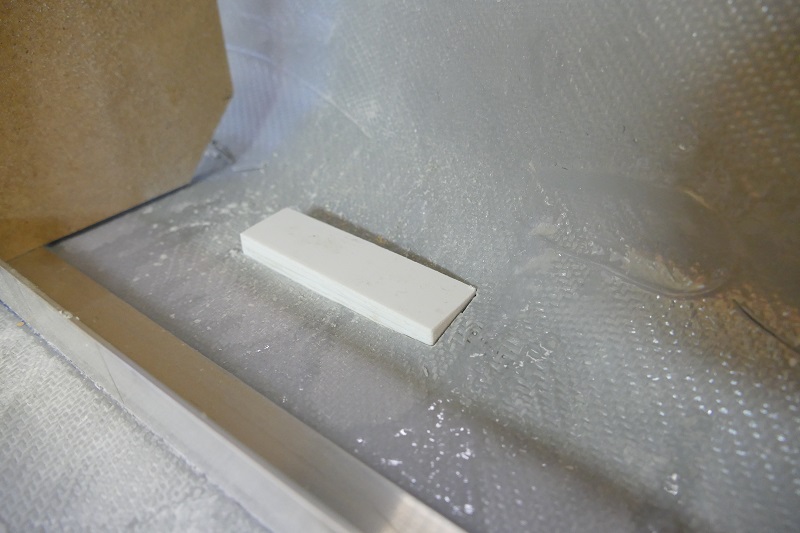

    Kreeg deze week de printdelen voor mijn boegschroef binnen, dus daar eerst maar aan begonnen. De straalbuis gemaakt van een stuk PVC staf. De wand wat extra dik gehouden om straks na montage de druppel er in te kunnen vijlen zonder weer in de romp terecht te komen. De schroef is 24 mm en de aandrijving in de gondel gebeurt met 2 kunststof kegeltandwielen. Had liever messing gehad echter dat is in deze maat niet leverbaar, althans niet kunnen vinden. Kleiner dan dit moet het niet worden. Verder spreekt de aandrijving voor zich denk ik. Mochten er vragen zijn hoor ik het wel.

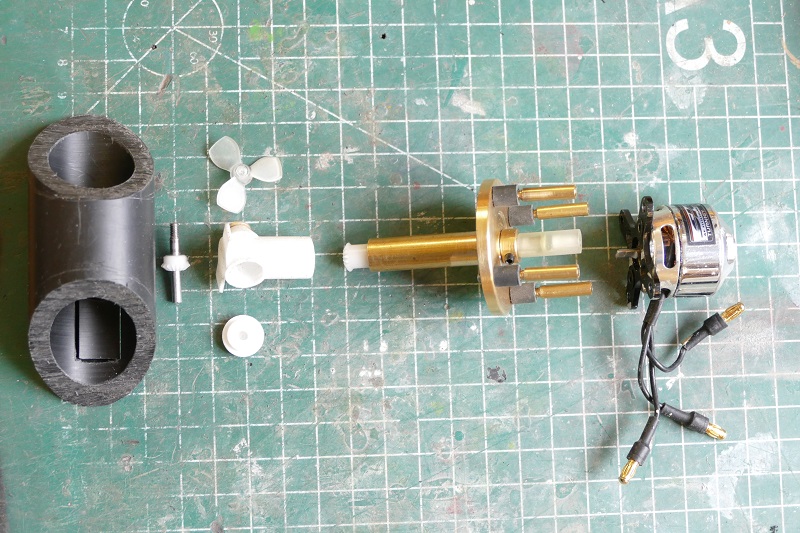

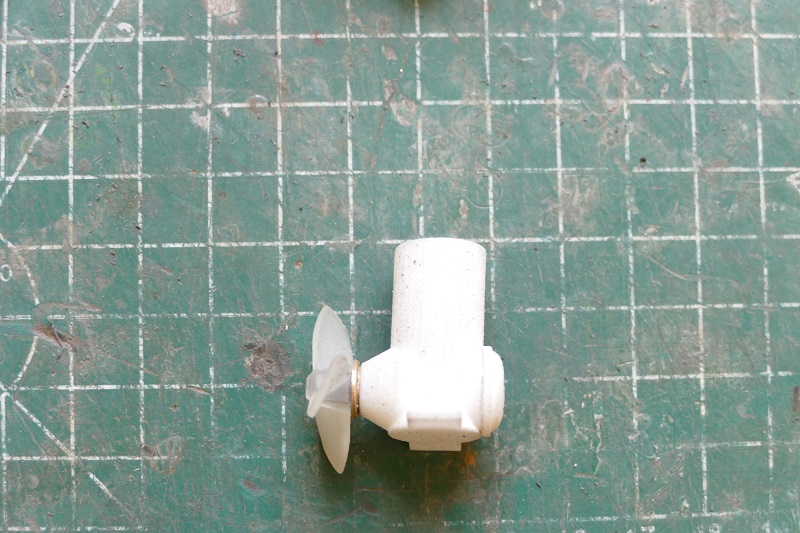

    Dit is de gondel met daarin een bronzen lager, RVS as van 3 mm, schroef 24 mm en een schroefbaar deksel aan de achterkant.

    In de gondel wordt een messing buitenpijp gestoken, waarin vervolgens de binnenpijp, met daaraan vast de motorconstructie, geschoven kan worden. Het hieronder afgebeelde geheel wordt middels epoxy in de PVC buis gemonteerd. Door middel van het inbusje kan het motorgedeelte in de deze pijp worden vastgezet. Hiermee kun je tevens het geheel afstellen voor een soepele loop.

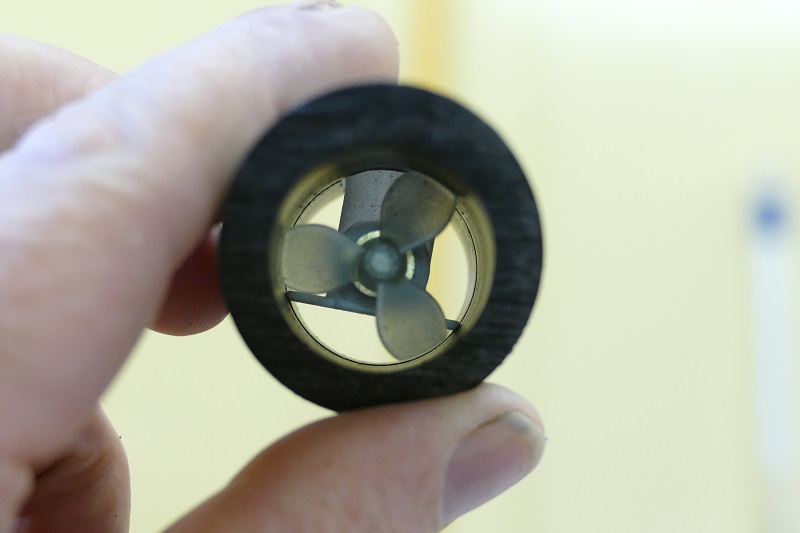

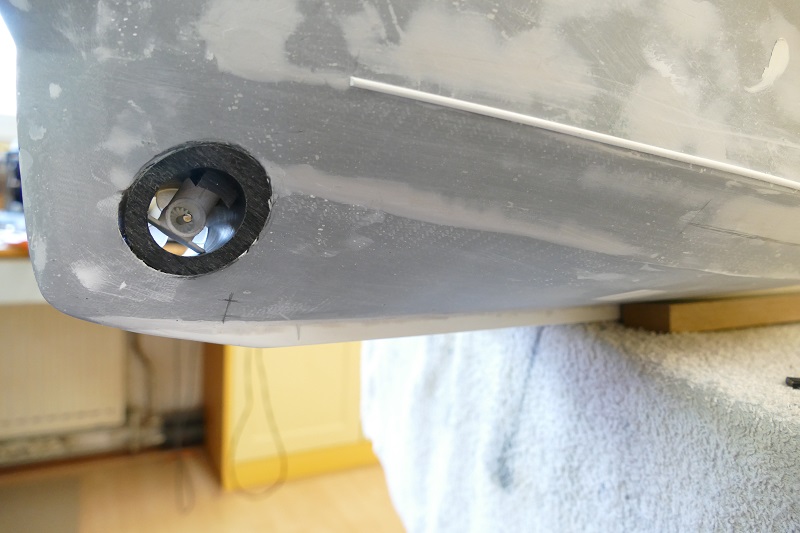

    Op de volgende foto is te zien hoe mooi de schroef gecentreerd zit in de straal buis. Rondom een speling van 0,5 mm. Deze centrering wordt mede bereikt door de twee vleugeltjes die in het ontwerp van de gondel mee geprint zijn. Idee van mijn maatje Pim die uiteraard het tekenwerk voor het printgedeelte heeft gedaan.

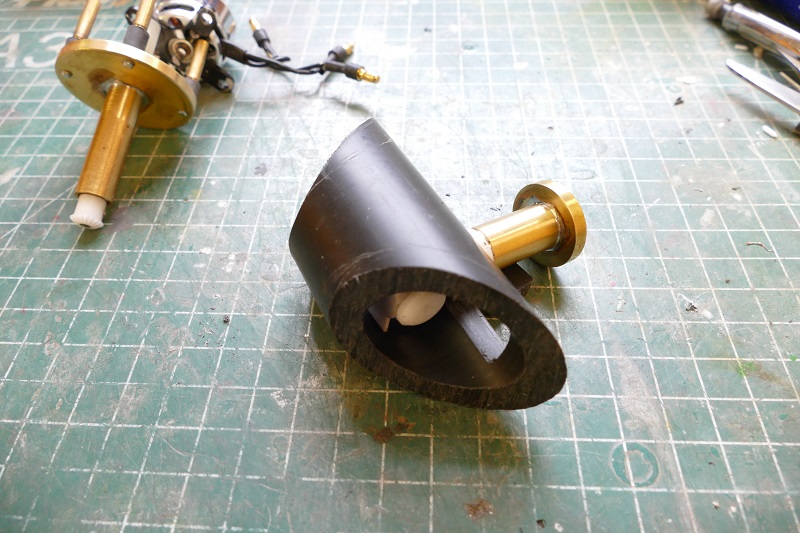

    Hier het geheel samengesteld buiten het schip.

    en nog even van een andere kant.

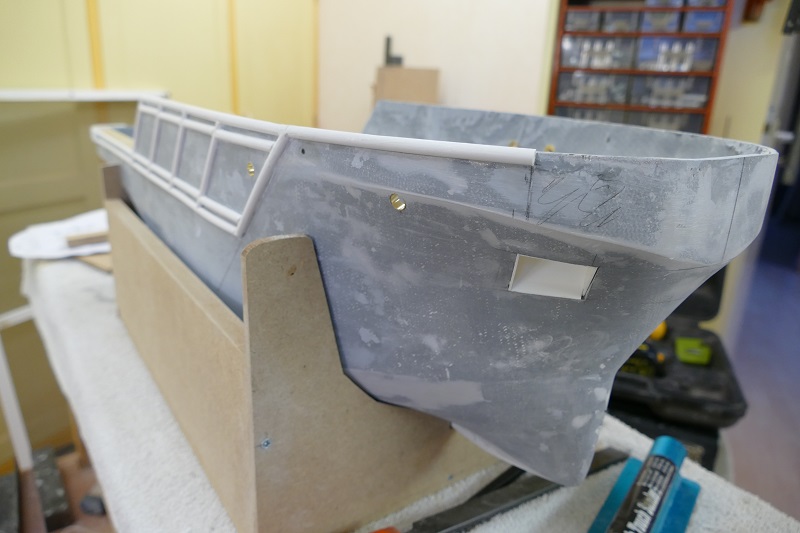

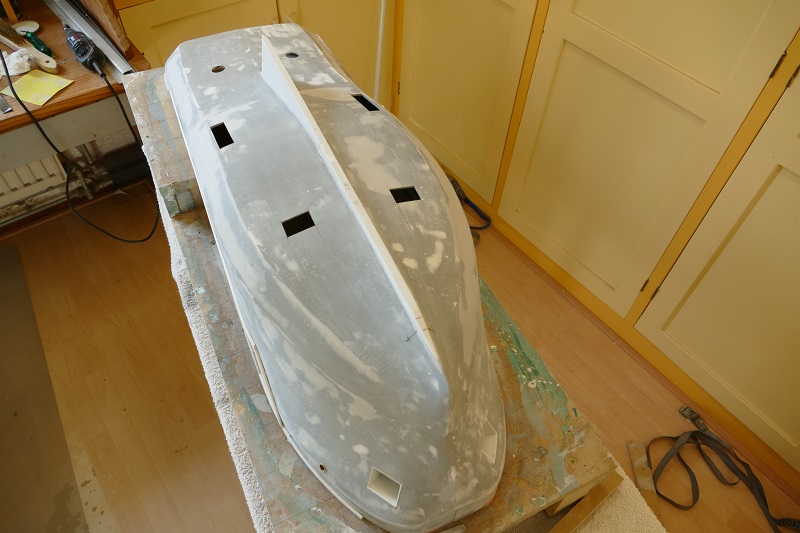

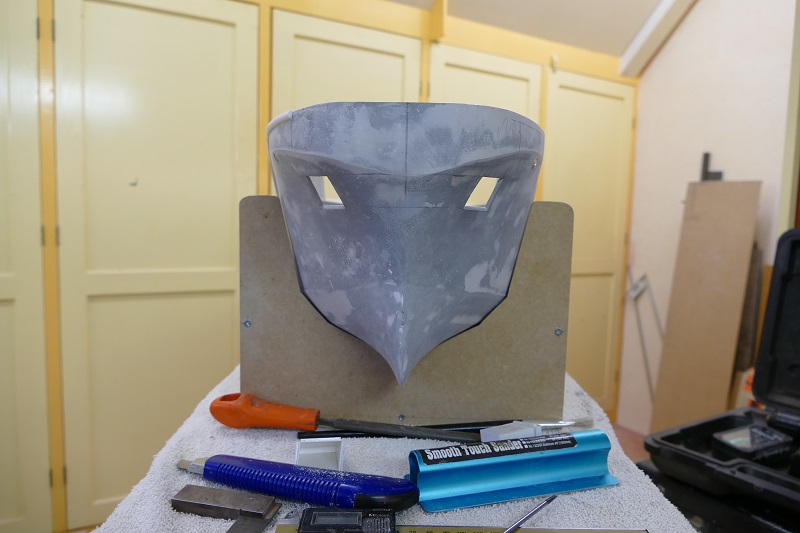

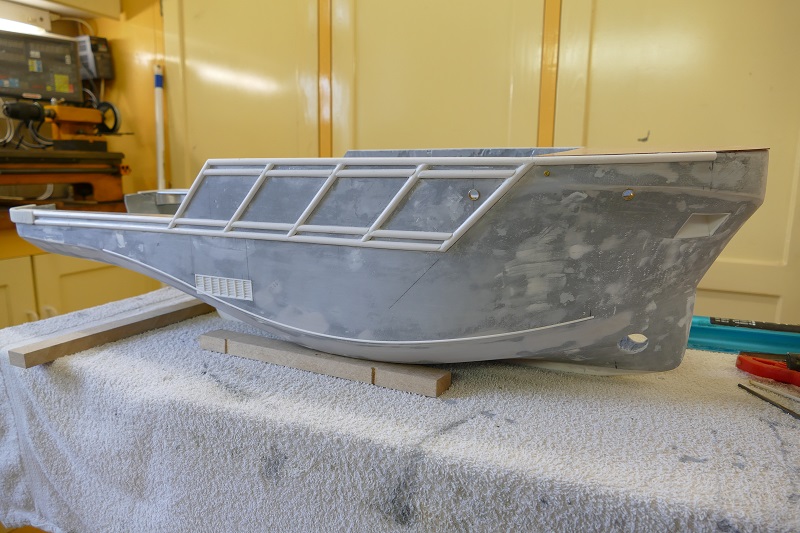

    En hier dan nog een plaatje van hoe het geheel komt te zitten

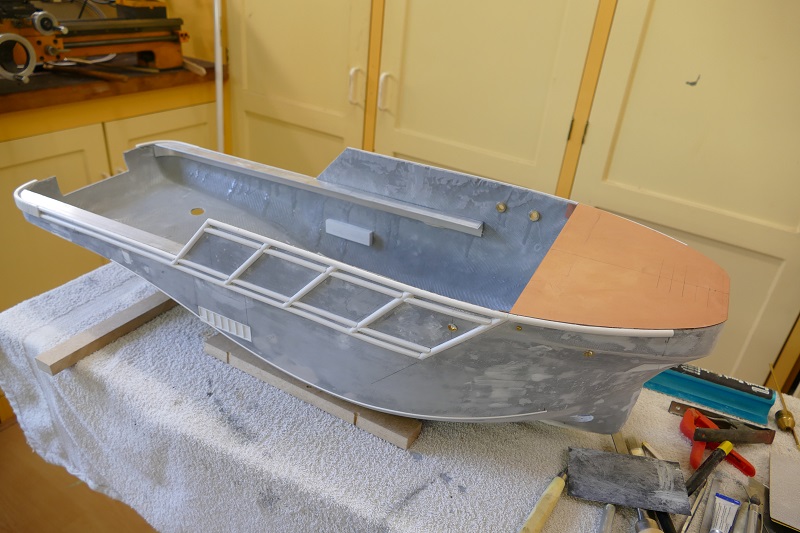

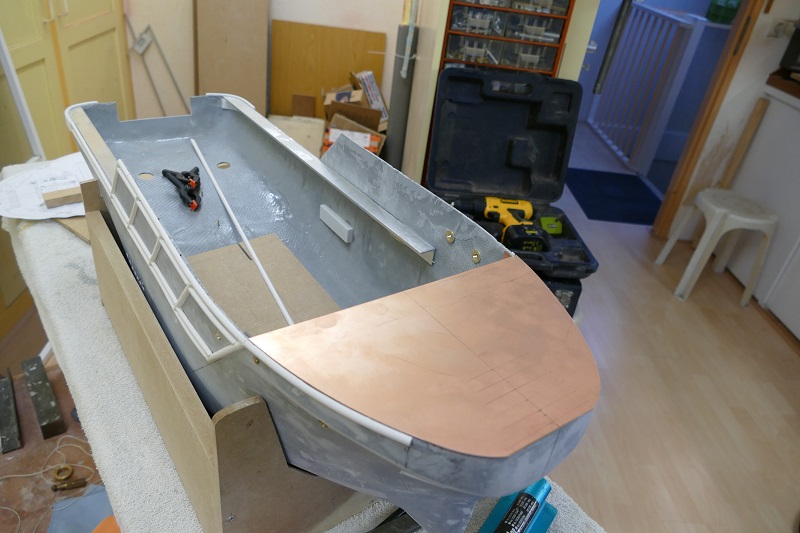

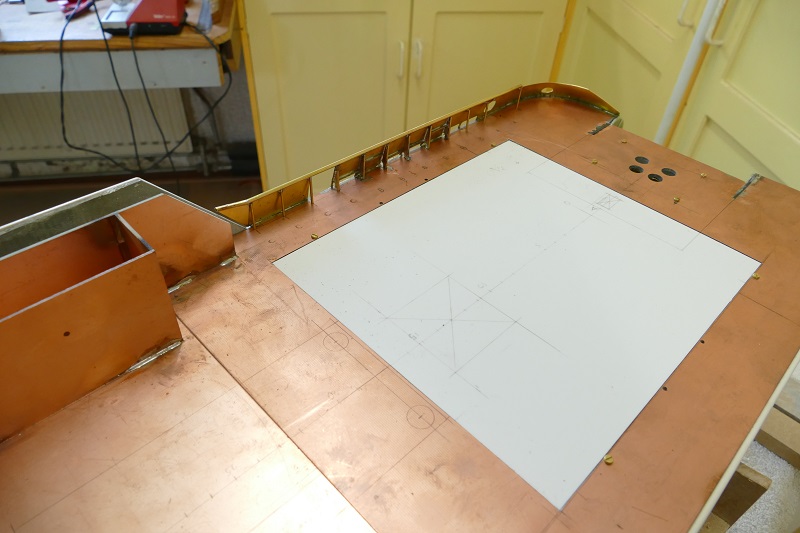

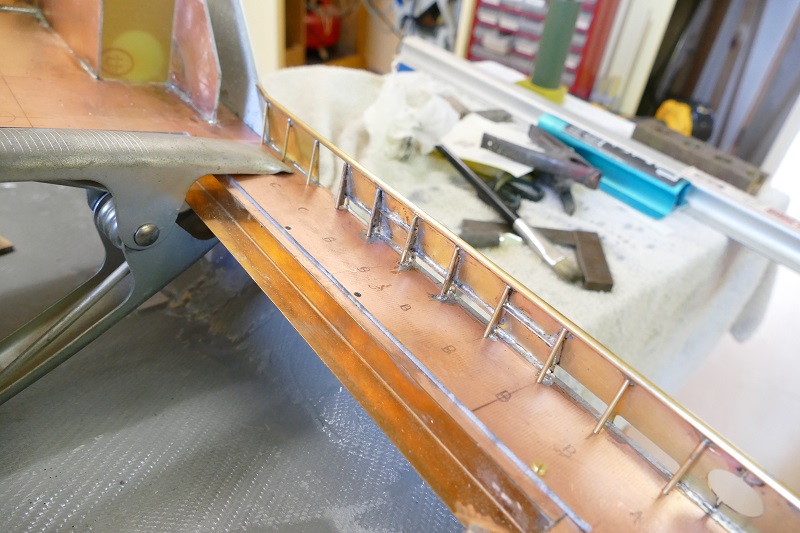

    Ook nog even met de verschansing bezig geweest. Mooi werk maar oh, wat een gepriegel.

    Maar als ik dit dan weer zie aan het einde van de dag, krijg ik toch wel een goed gevoel. Ziet er goed uit.

    Wel, planning iets anders gelopen dan gedacht, maar hé, het moet allemaal gebeuren toch? Nog een dikke week te gaan voor de vakantie. Maar kijken wat we gaan aanpakken. Ga in ieder geval de verschansing proberen af te maken. Verder de straalbuis voor de boegschroef ingieten/vastzetten.
    Tot de volgende keer allemaal.

    Herm, Erwin van Leeuwen en dirk646 vinden dit leuk.
  18. Erwin van Leeuwen

    Erwin van Leeuwen

    Lid geworden:
    22 jun 2014
    Berichten:
    1.183
    Locatie:
    Steenbergen.(NB)
    nee helaas er is ruimte voor maar geen kaas van gegeten en de discussies erover !!! niet voor mij weggelegd ,
    ik bewonder ieders werk maar soms gaan ze wat ver.

  19. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    951
    Locatie:
    Leuven (Belgie)
    Wat een mooie boot wordt dit weer ik ben al helemaal fan van die boegschroef! Je werk is echt inspirerend ik volg dit altijd met heel veel plezier!

  20. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Goed om te horen Jan. Dank je wel.
