Bouwverslag van de brigantijn 'Union' van Constructo.

https://quartel.nl/product/master-balsa-stripper-ma4000/
Een winkel in Nederland gevonden.



Weer mijn dank, heren ! Nuttige tips !



Ik heb nog eens goed gekeken. Ik ga het dek toch niet 'echt' beplanken. De lijnen op het dek waren door de vorige eigenaar best slordig getekend. Dat kan ik beter, was mijn gedachte. Ik heb ze er af geschuurd en de lijnen tussen de planken opnieuw met potlood getrokken. Dat vind ik er best aardig uit zien, dus ik bespaar me de moeite van het opnieuw beplanken maar. Ik denk dat het verschil op deze schaal (1:100) nauwelijks te zien is als het schip af is.

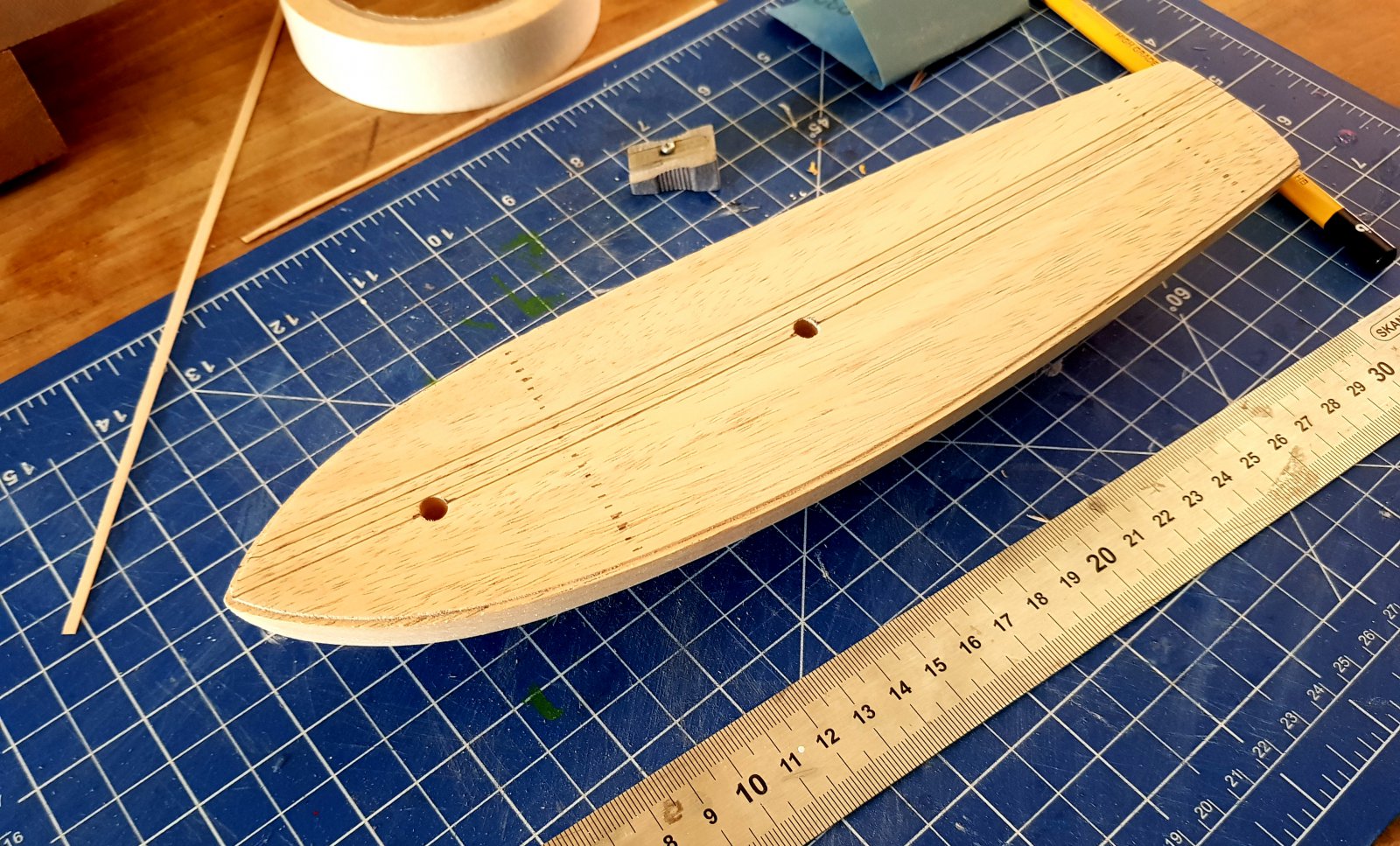

Zo was het:

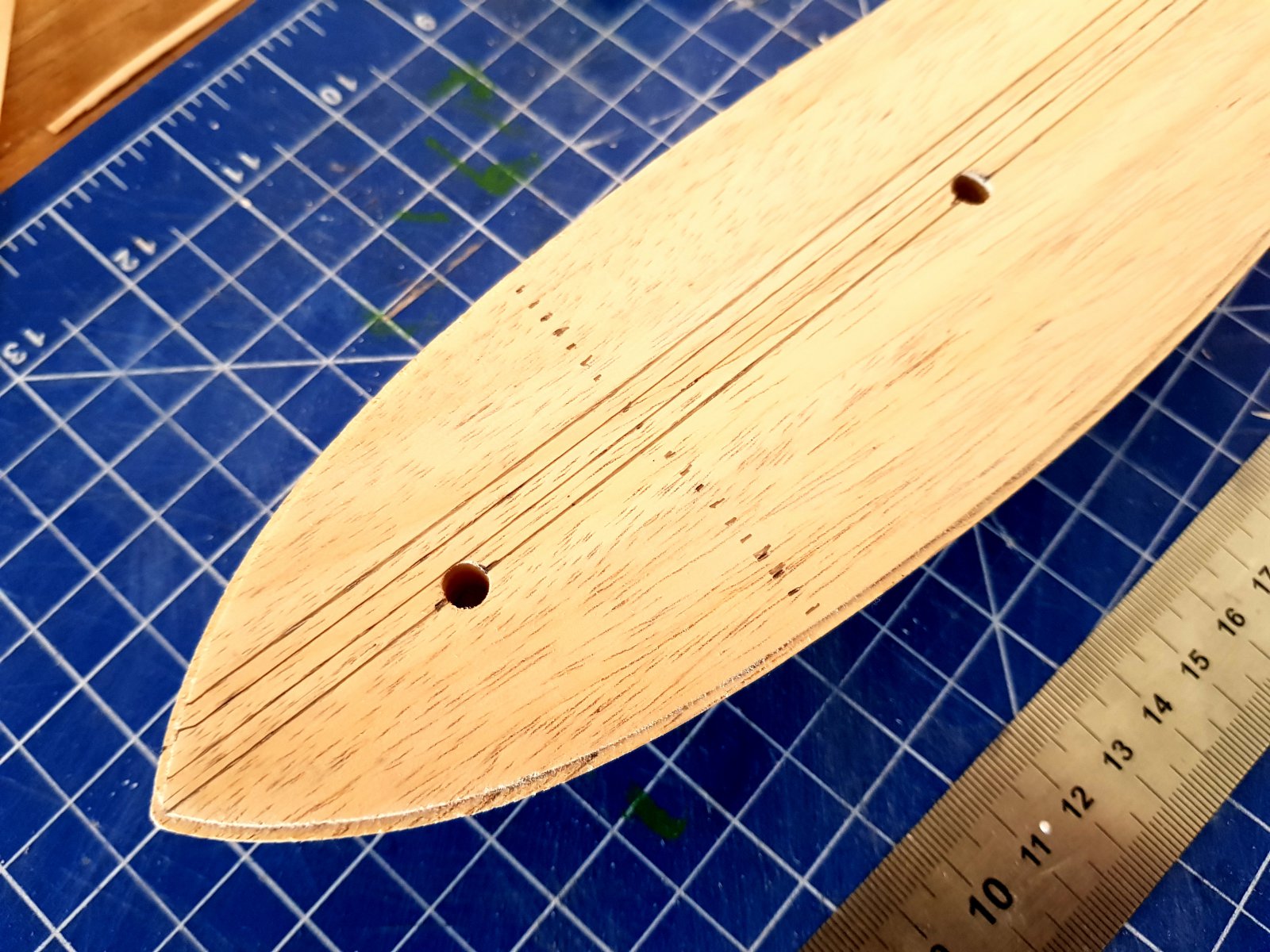

Ik maak de planken 3 mm breed.

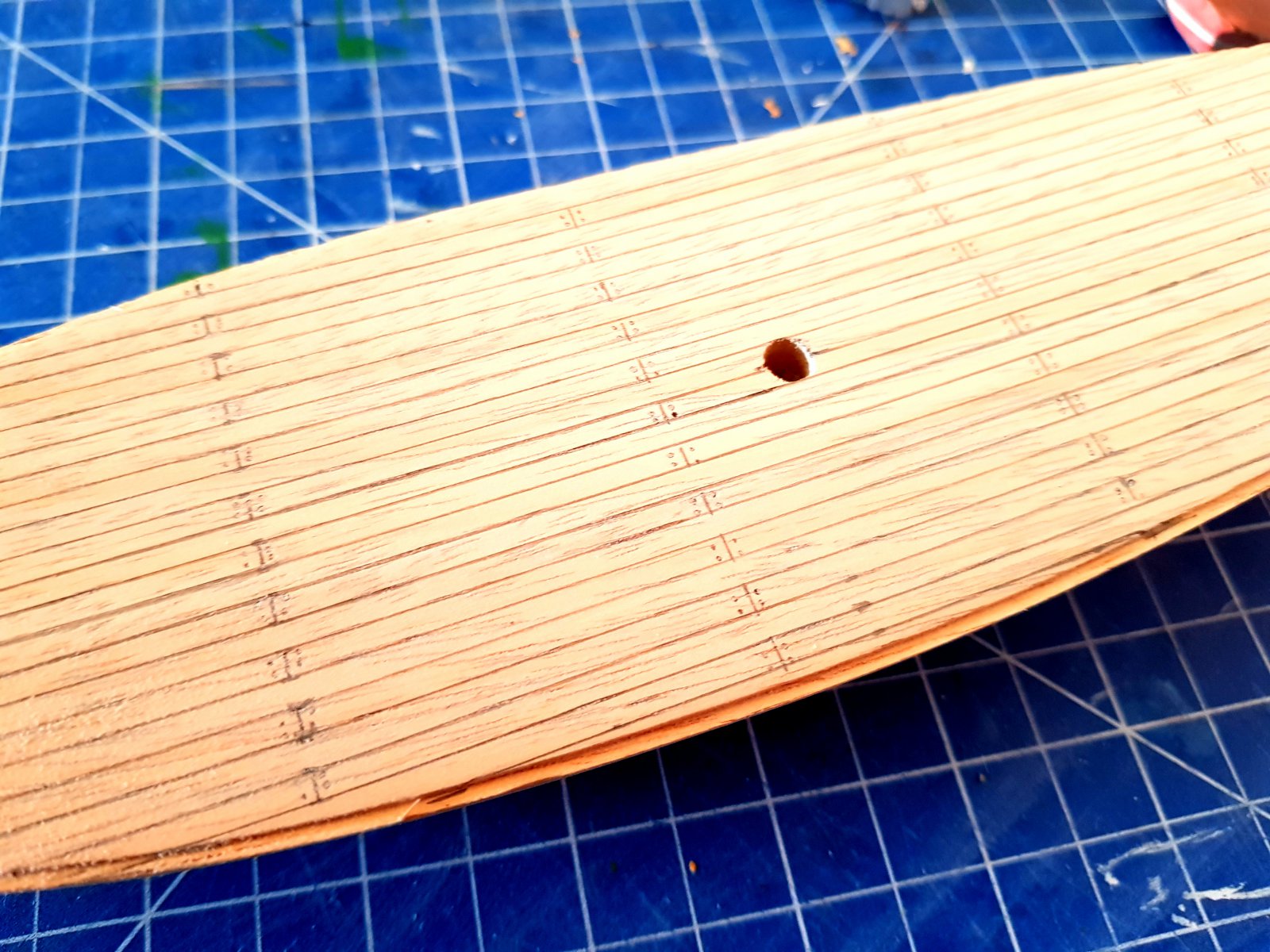

Hier heb ik met 400 grit schuurpapier de potloodlijnen iets vervaagd.

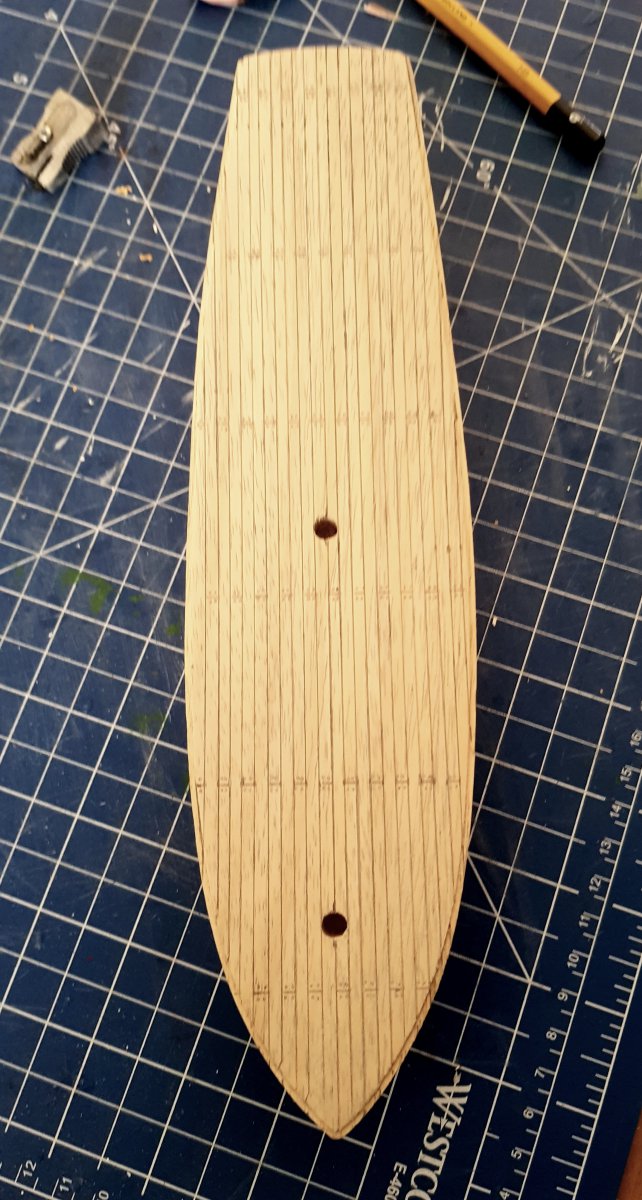

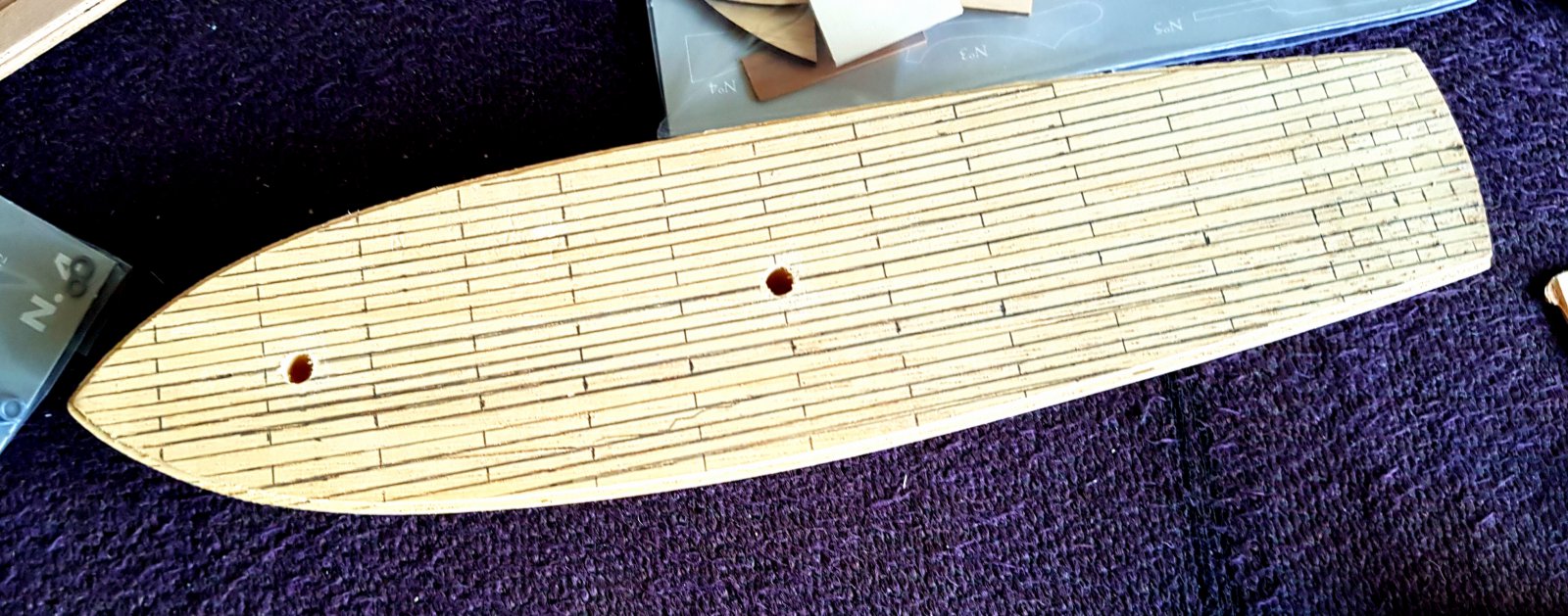

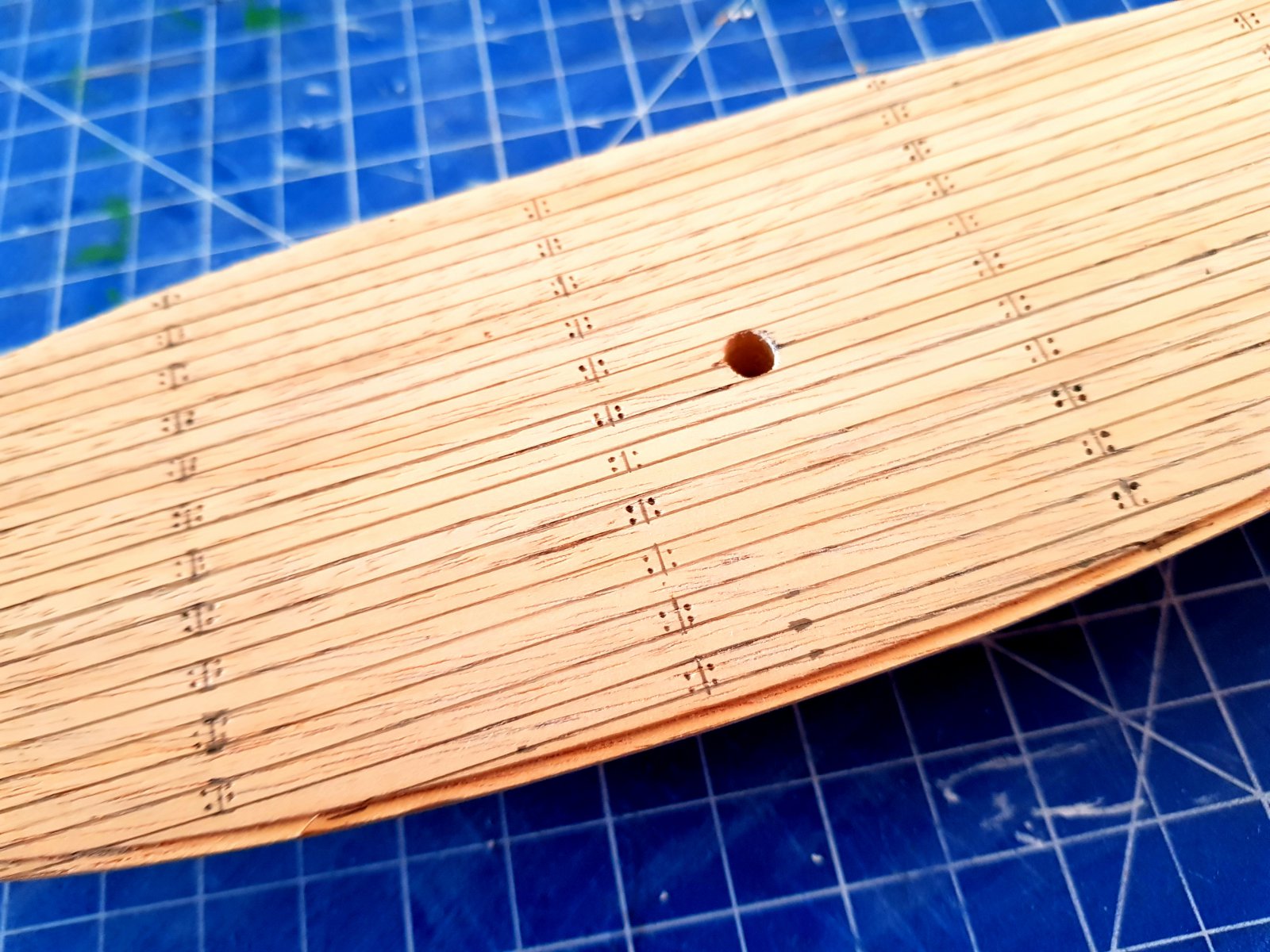

Het 'beplankte' dek. Het is dat je het weet, anders denk ik niet dat je het verschil met 'echte' plankjes meteen ziet als het schip helemaal is opgetuigd.


De volgende vraag: ik denk dat ik om potloodvlekken te voorkomen het dek nu het beste een keer kan lakken. Lopen de potloodlijnen niet uit bij het lakken ?



Ik heb nu ook het plan om de Union nu eerst te bouwen. Vooral met het maken van de tuigage, die op dit schip wat simpeler lijkt dan die op de Endurance, kan ik dan goed eens oefenen voor ik aan het optuigen van de Endurance begin.



Ik beplank de dekken met individuele plankjes en de breeuwnaden simuleer ik door de zijkant in te wrijven met een zacht potlood (6B), wat veel vettiger is dan wat jij gebruikt hebt?
Op de Royal Caroline heb ik de dekken vervolgens licht geschuurd en afgewerkt met Danish oil, met penseel aangebracht. Er zijn helemaal geen potloodvlekken te zien. Dus ik denk dat je veilig kan aflakken.
Mocht je bij het begin zien dat er toch wat potlood uitloopt, kan je proberen meer zuinig te deppen dan strijken met het penseel.



Kan helemaal geen kwaad hoor dit als eerste te gaan tuigen en te bouwen. Een leuk oefenschip

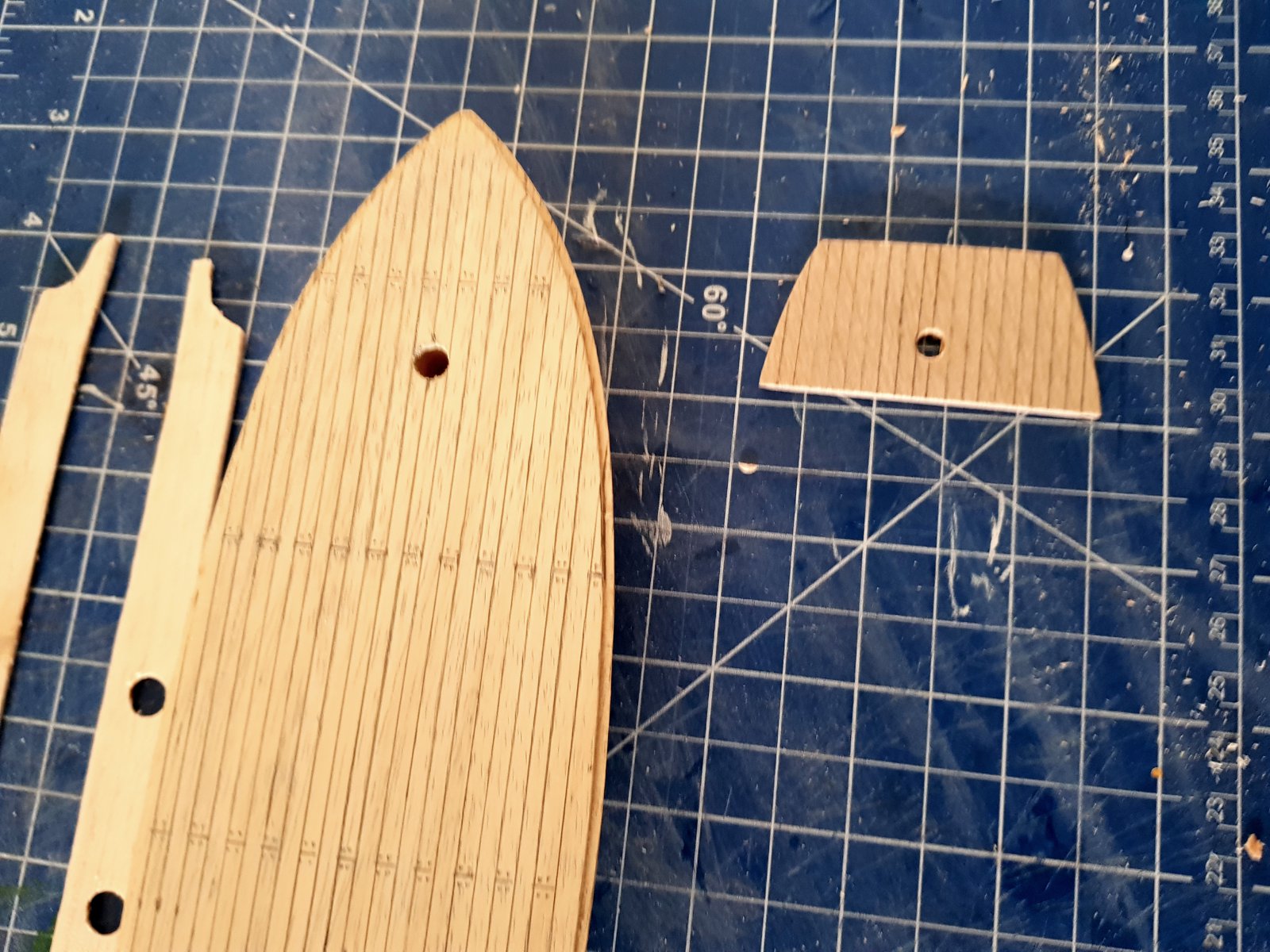

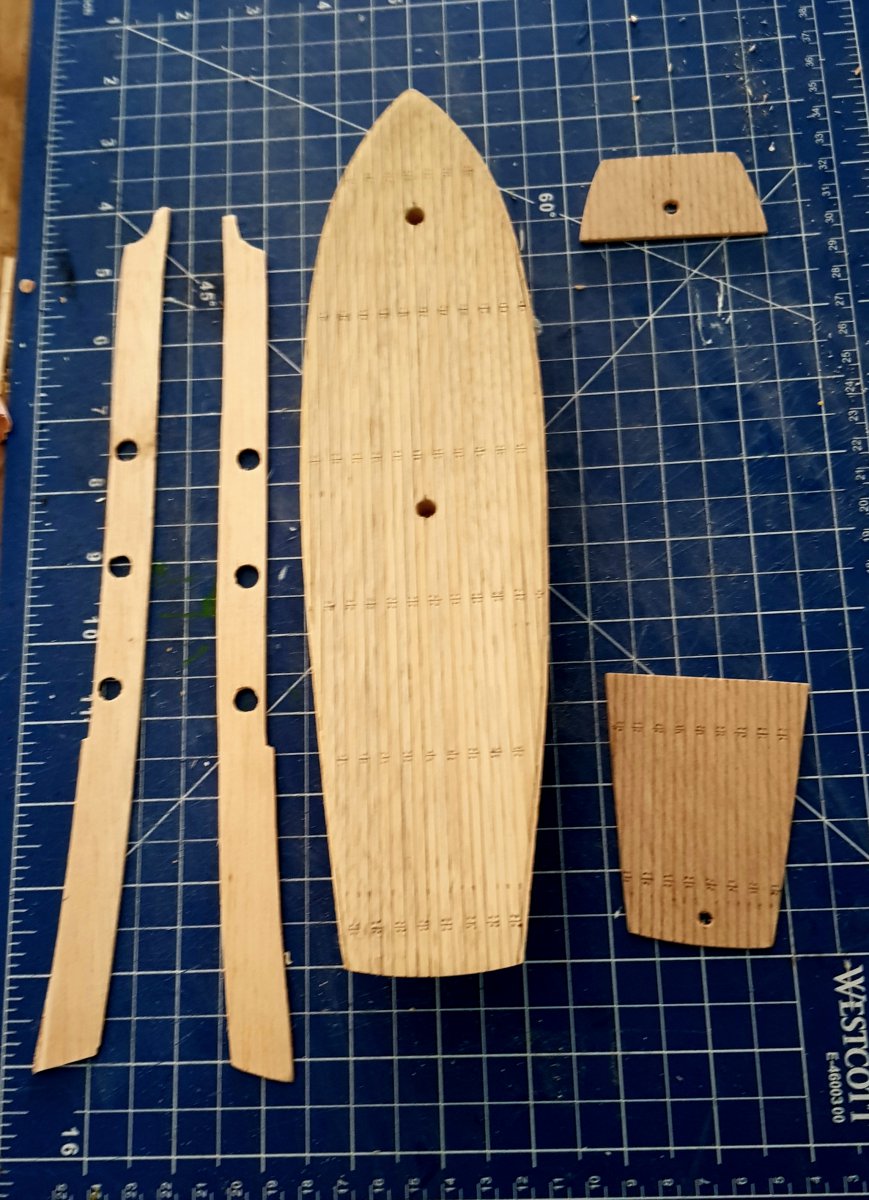

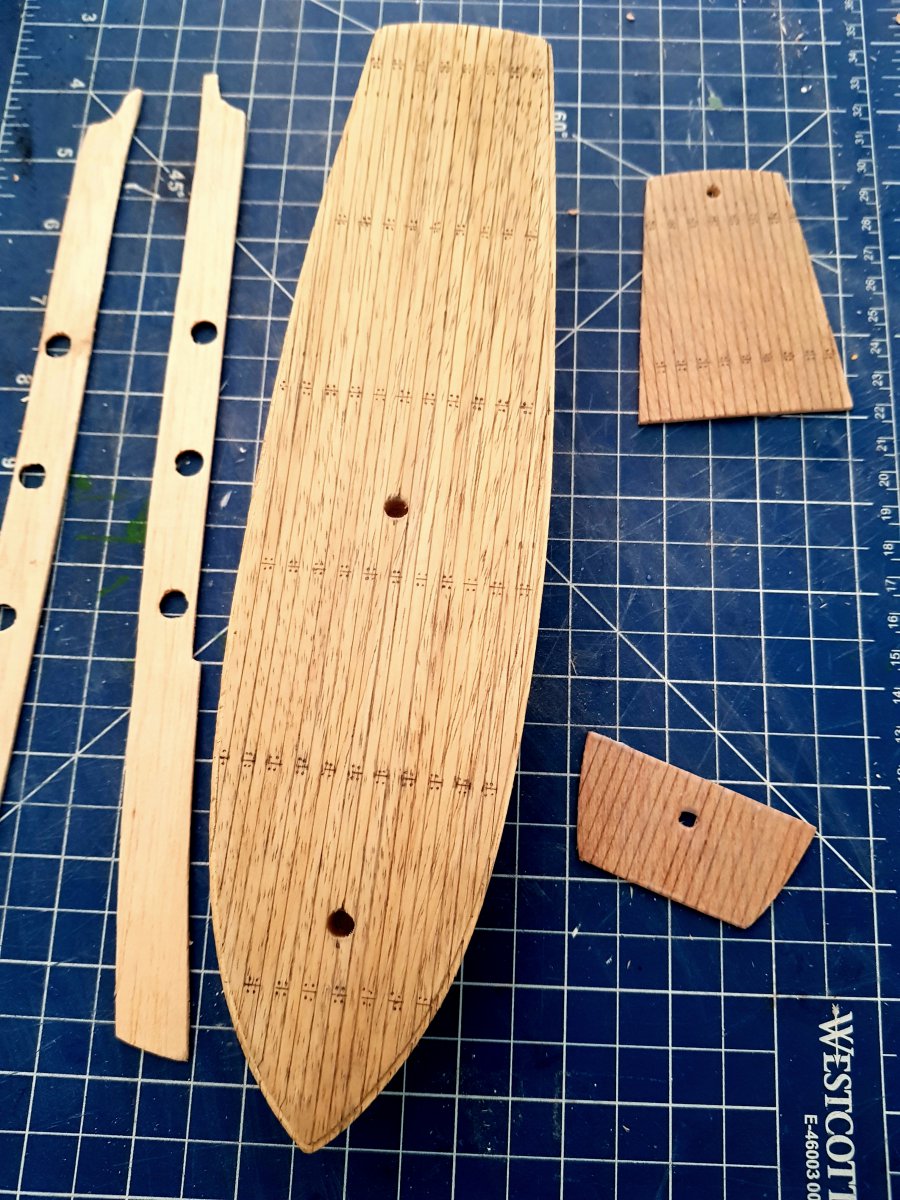

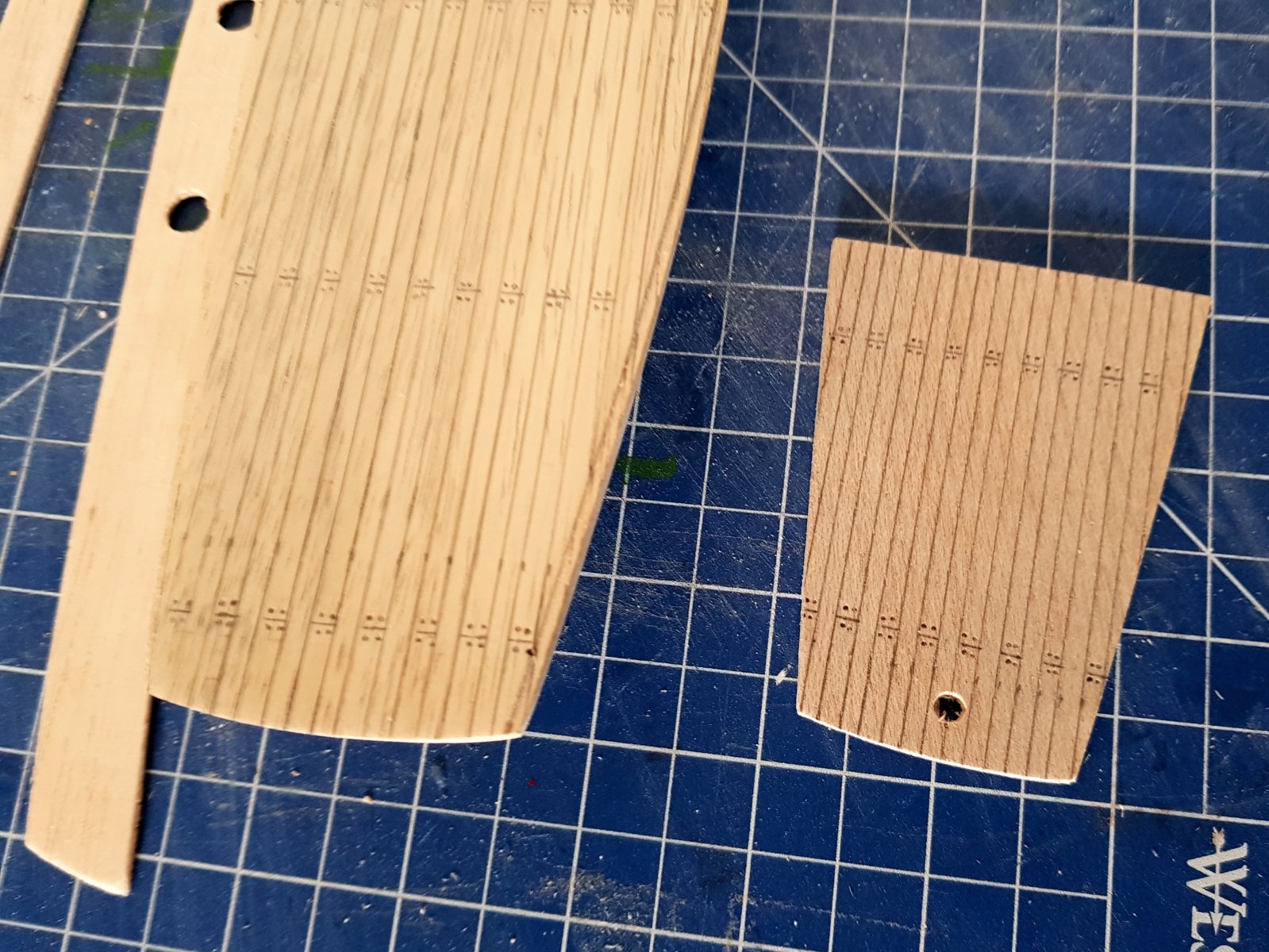

Voor- en achterdekje zijn ook uitgesneden en 'beplankt'. Verder heb ik de 'schanskleden', die later op de romp gelijmd worden, geschuurd en gerepareerd. Er zaten al wat barstjes in, en ik weet niet wat voor hout het is, maar het breekt al als je er alleen maar naar kijkt.



Ook Piet tekend de naden met potlood. Maar voor het uitlopen hoef je niet bang te zijn hoor



Okee, ik vertrouw jullie !

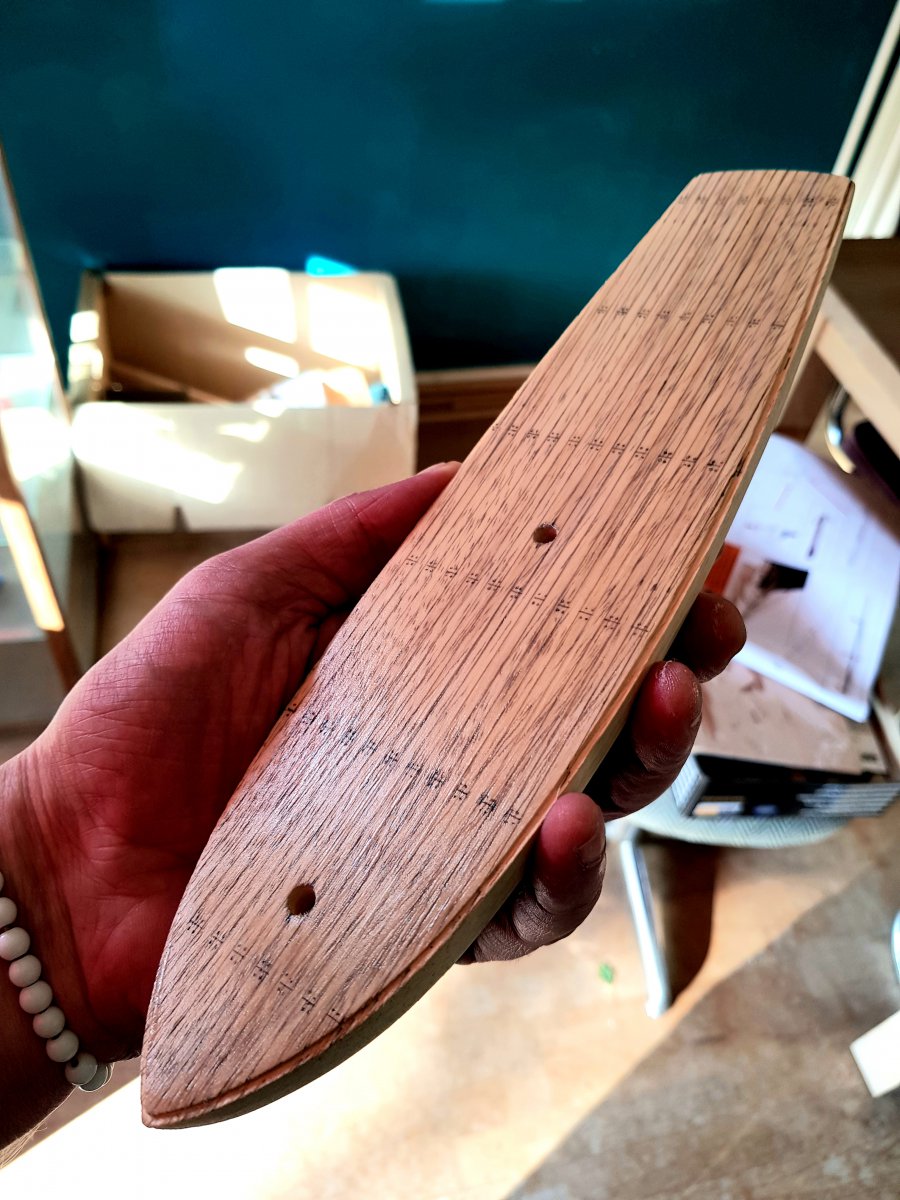

... en uiteraard weer volslagen terecht ! Een laag satijnglans op de dekken: de potloodstrepen zitten er strak onder, dus de beplanking zit er nu definitief op. Ik vind het resultaat meer dan acceptabel.



Ik heb de verschansing in vorm gebogen met water en hitte. Dat hout lijkt net karton. Het laat aan alle kanten los, en het breekt overal.

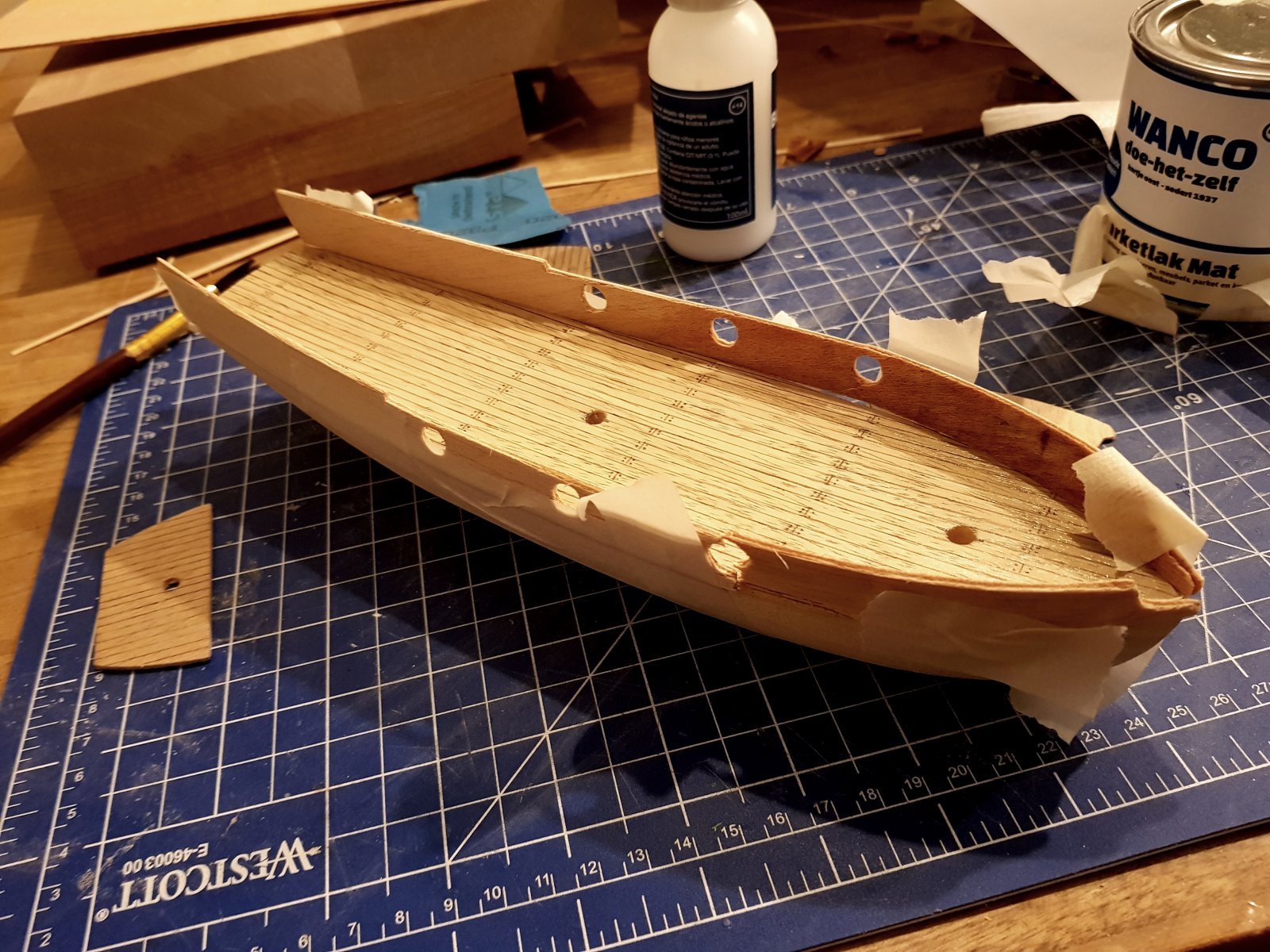

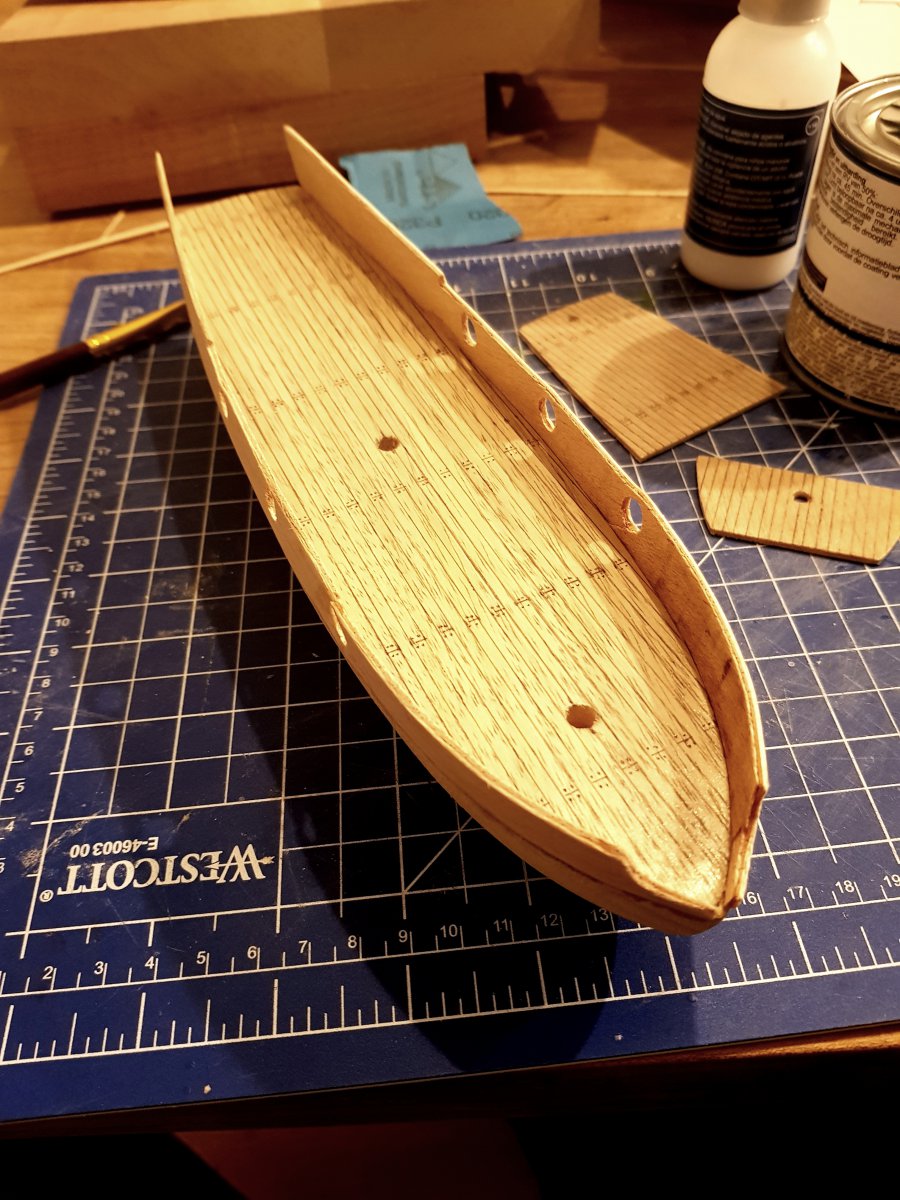

Even om te passen:



Ik denk dat het niet watervast verlijmd is waardoor de lagen onderling zich loslaten. En de hitte lost de lijm op?



In de handleiding staat: natmaken en verhitten. Maar het lijkt of je gelijk hebt.

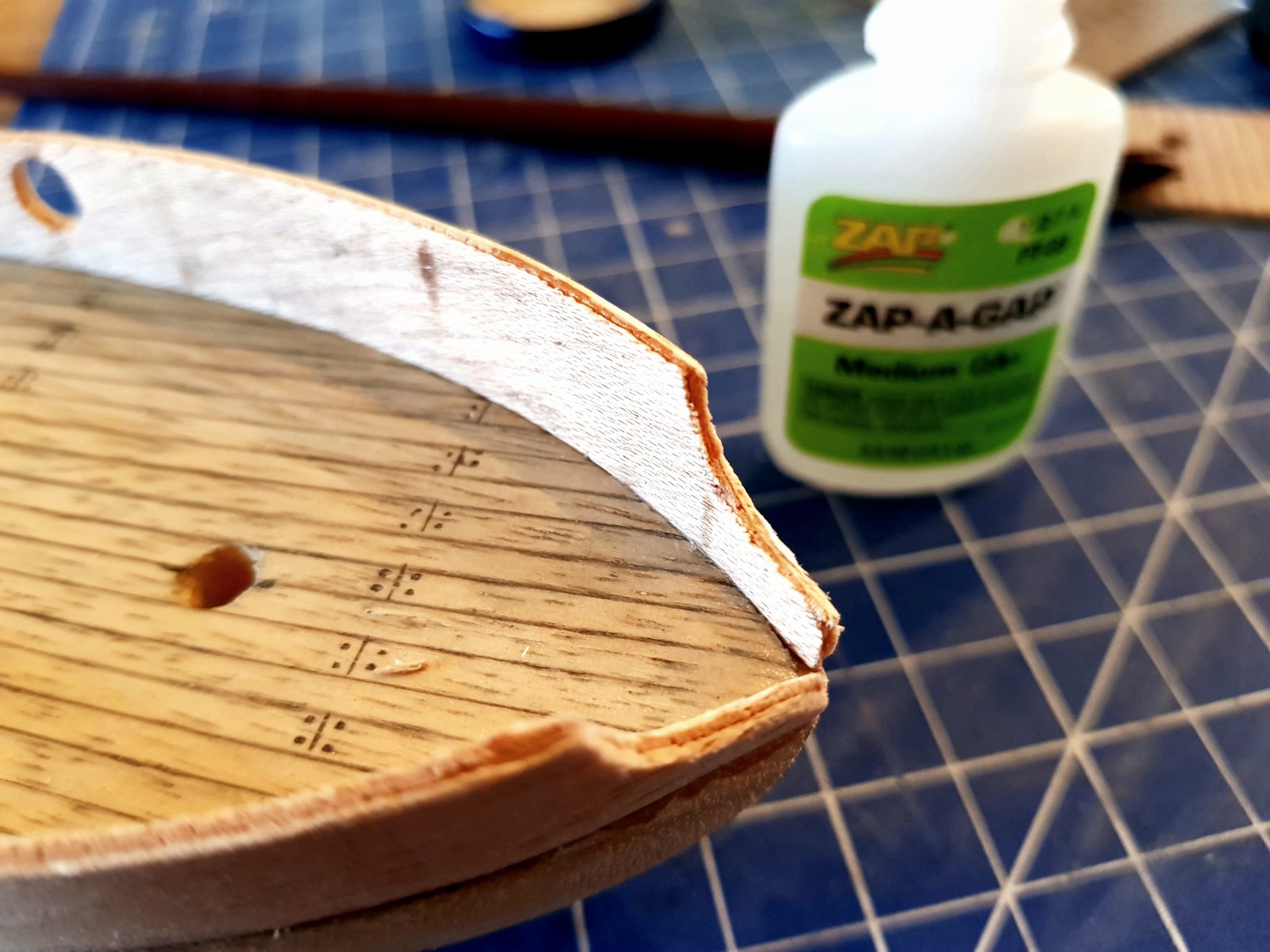

Met een beetje kunst-en-vliegwerk kwam het wel weer goed hoor. Misschien later nog wat plamuur, maar het past allemaal aardig. Ik heb de rand met CA lijm vastgezet, dat ging het beste en het snelste.

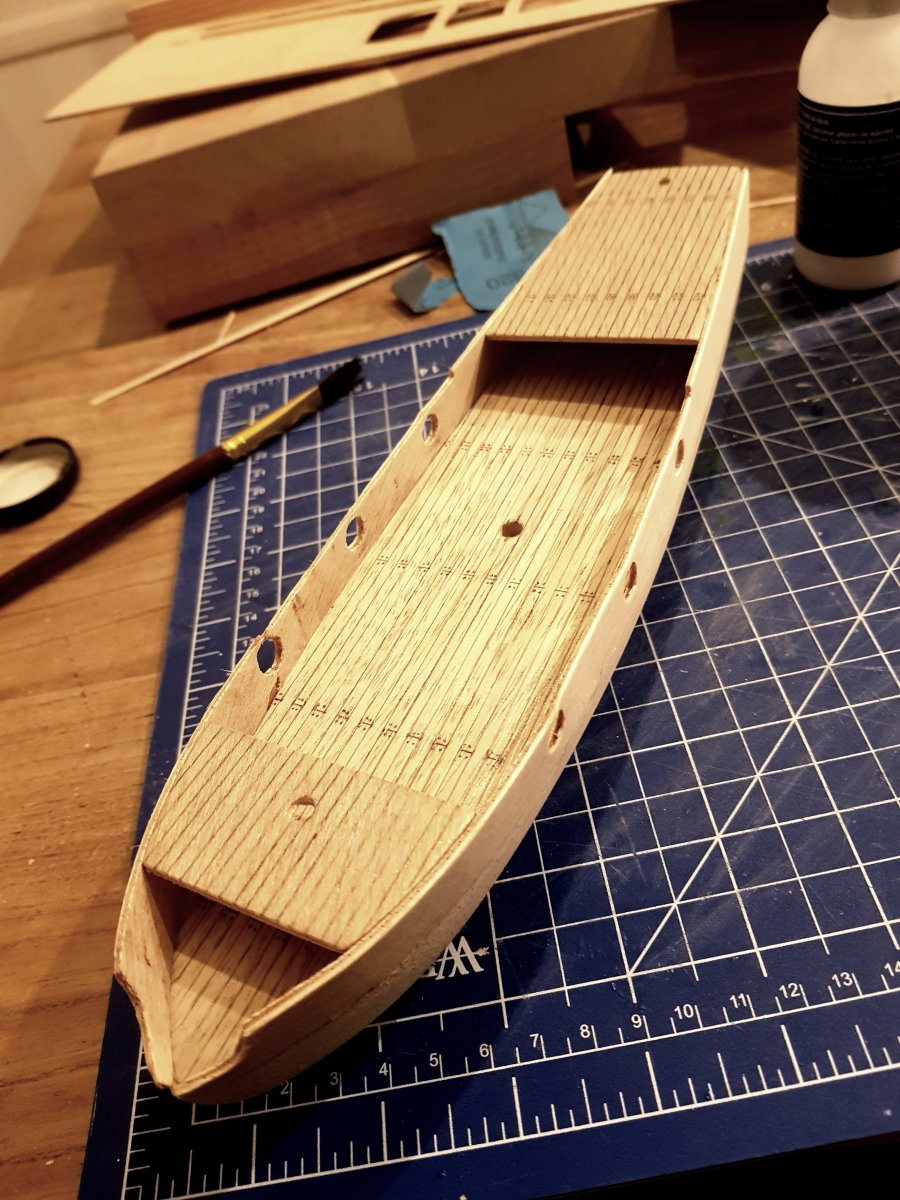

Met de bovendekjes er los in. De beplanking is prima gelukt zo, vind ik.



Was het een erg oud pakketje? Je hout kan ook door veroudering broos worden door uitdroging. Had dat bij mijn Spaans Galjoen ook.



Geen idee hoe oud. Maar de rest voelt redelijk stevig aan, ook al komen de verschansingen uit hetzelfde plaatje als andere (kleinere) onderdelen.

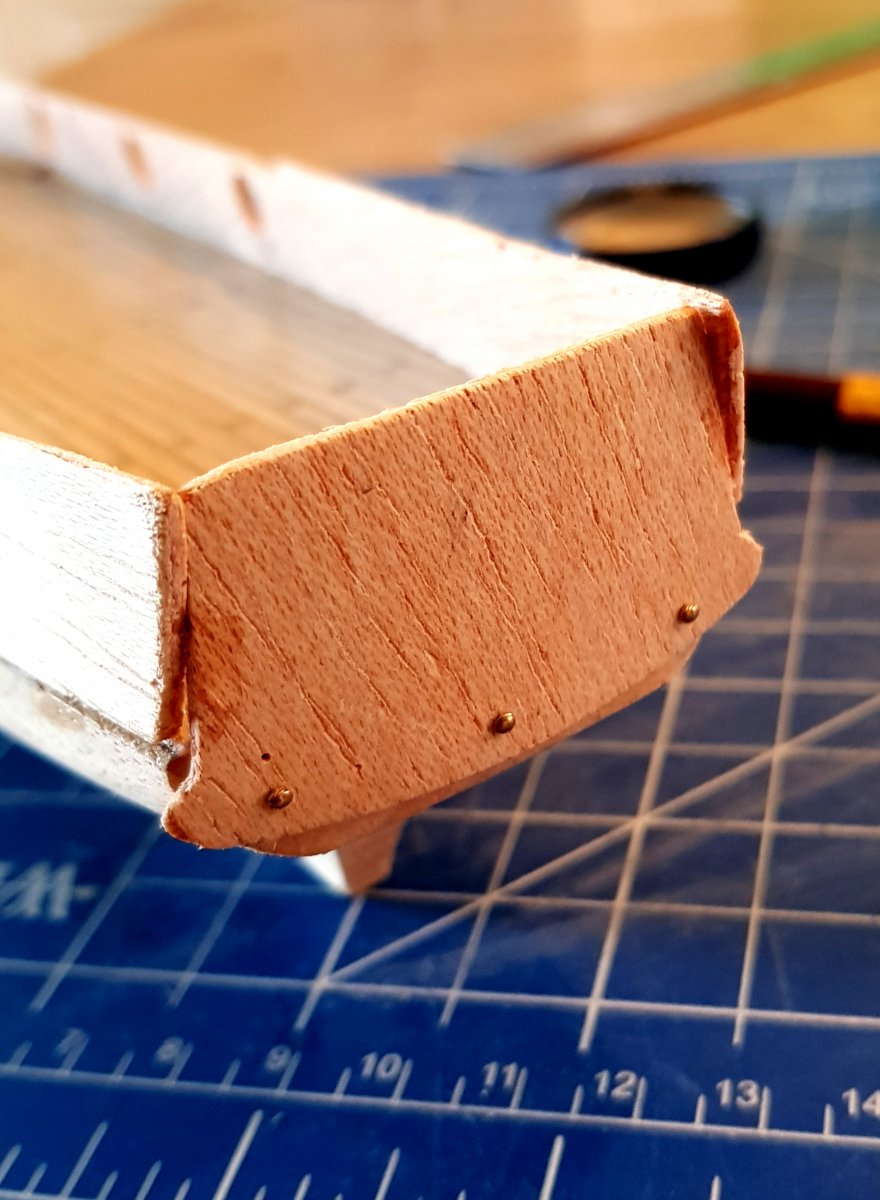

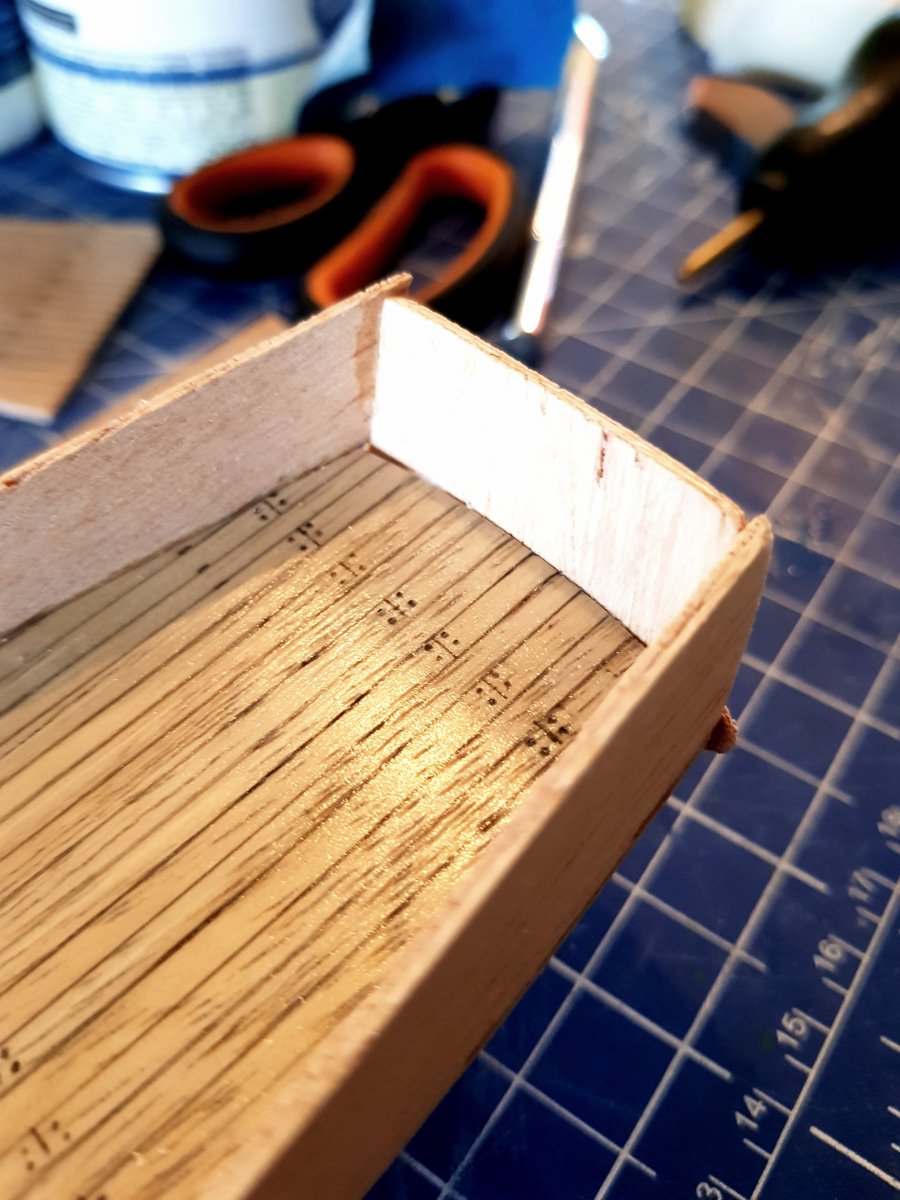

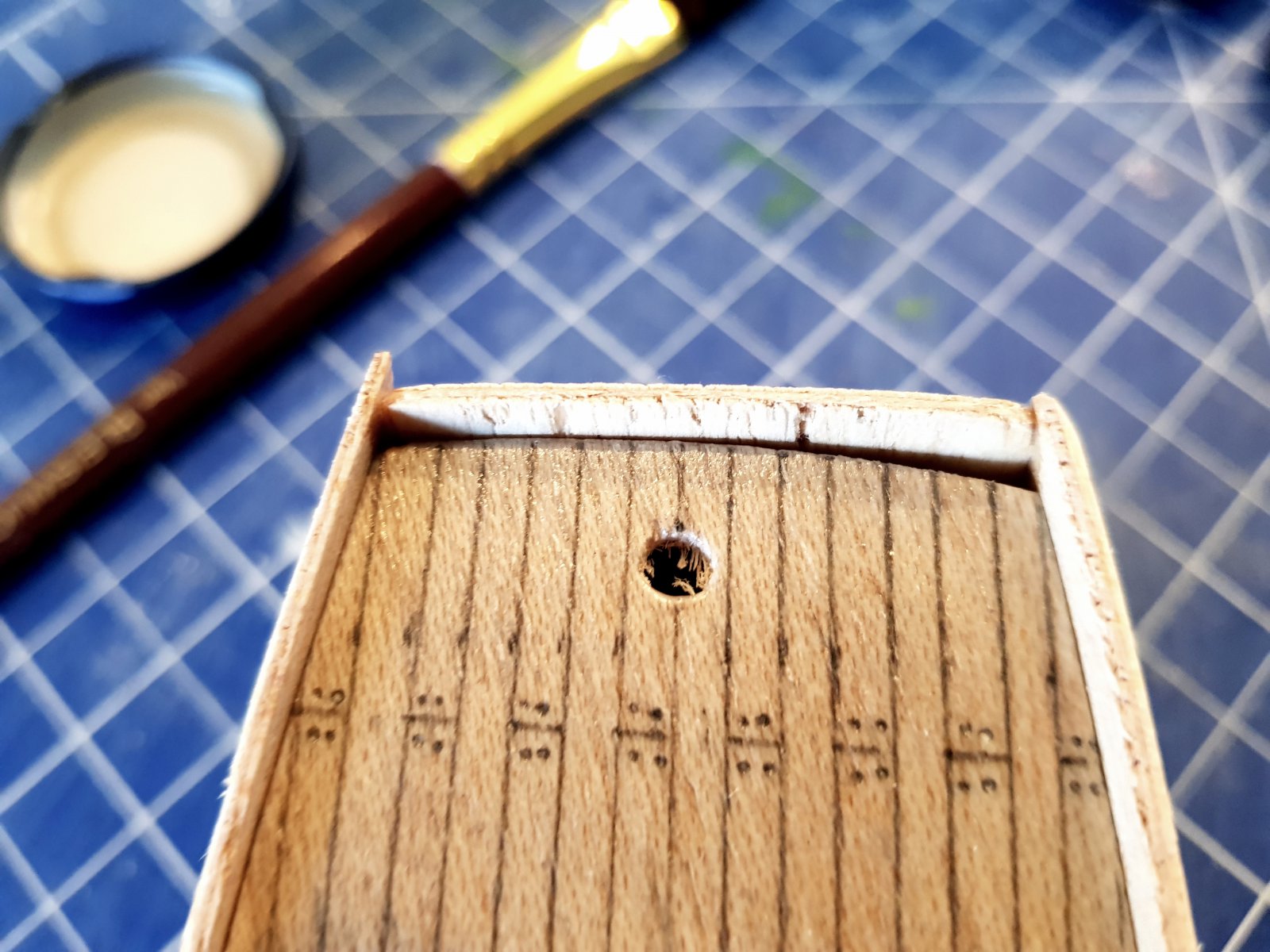

De achterwand. Dat stukje snap ik niet; het past voor geen meter. Maar alles is bij te werken !





Het laminaat van de lambrizering is idd onder invloed van vocht en hitte op één plek losgeraakt. Gelukkig hebben we daar secondenlijm voor.

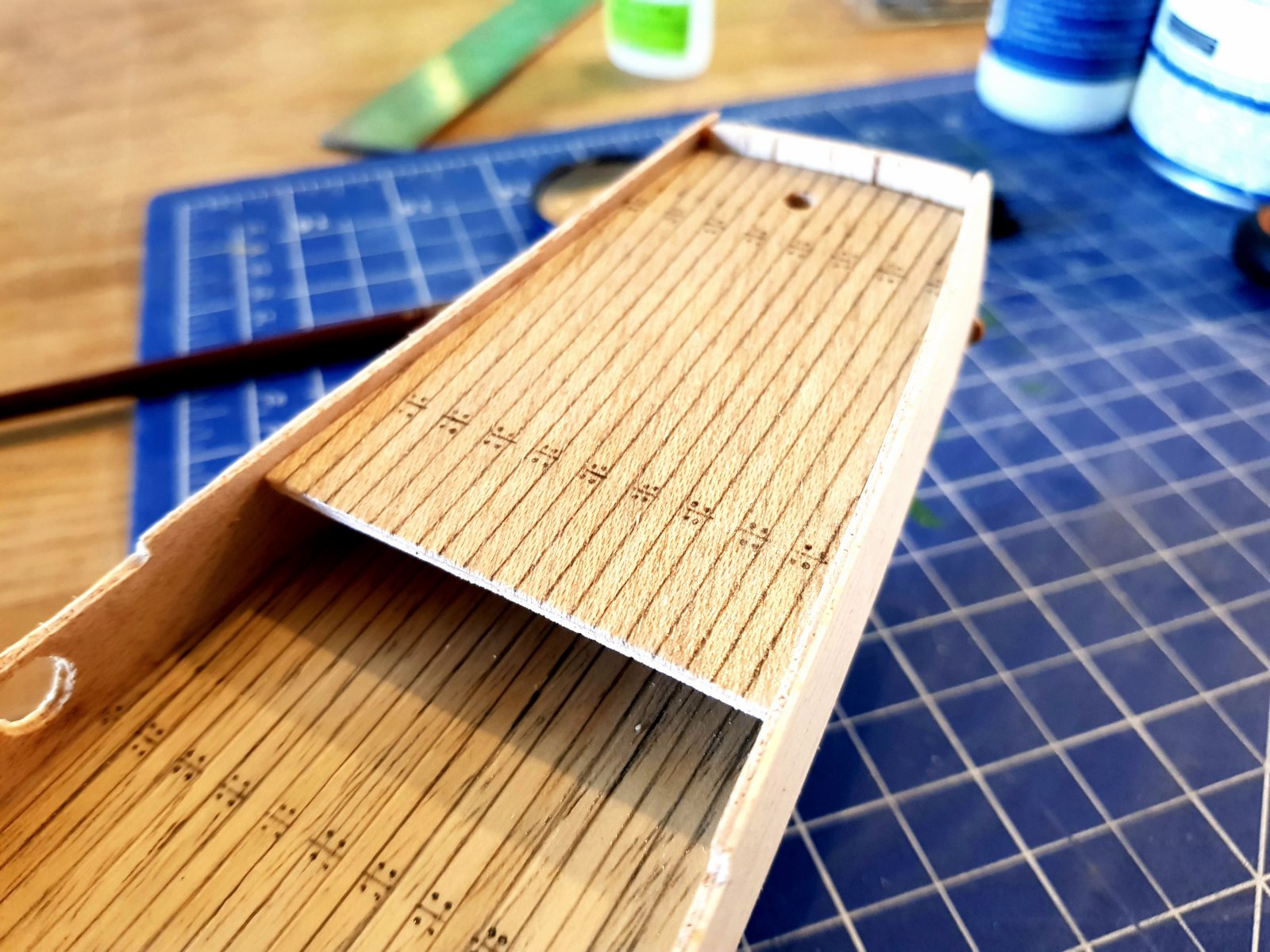

Het achterdekje past ook nog niet helemaal. Dat ga ik ook op maat schuren.

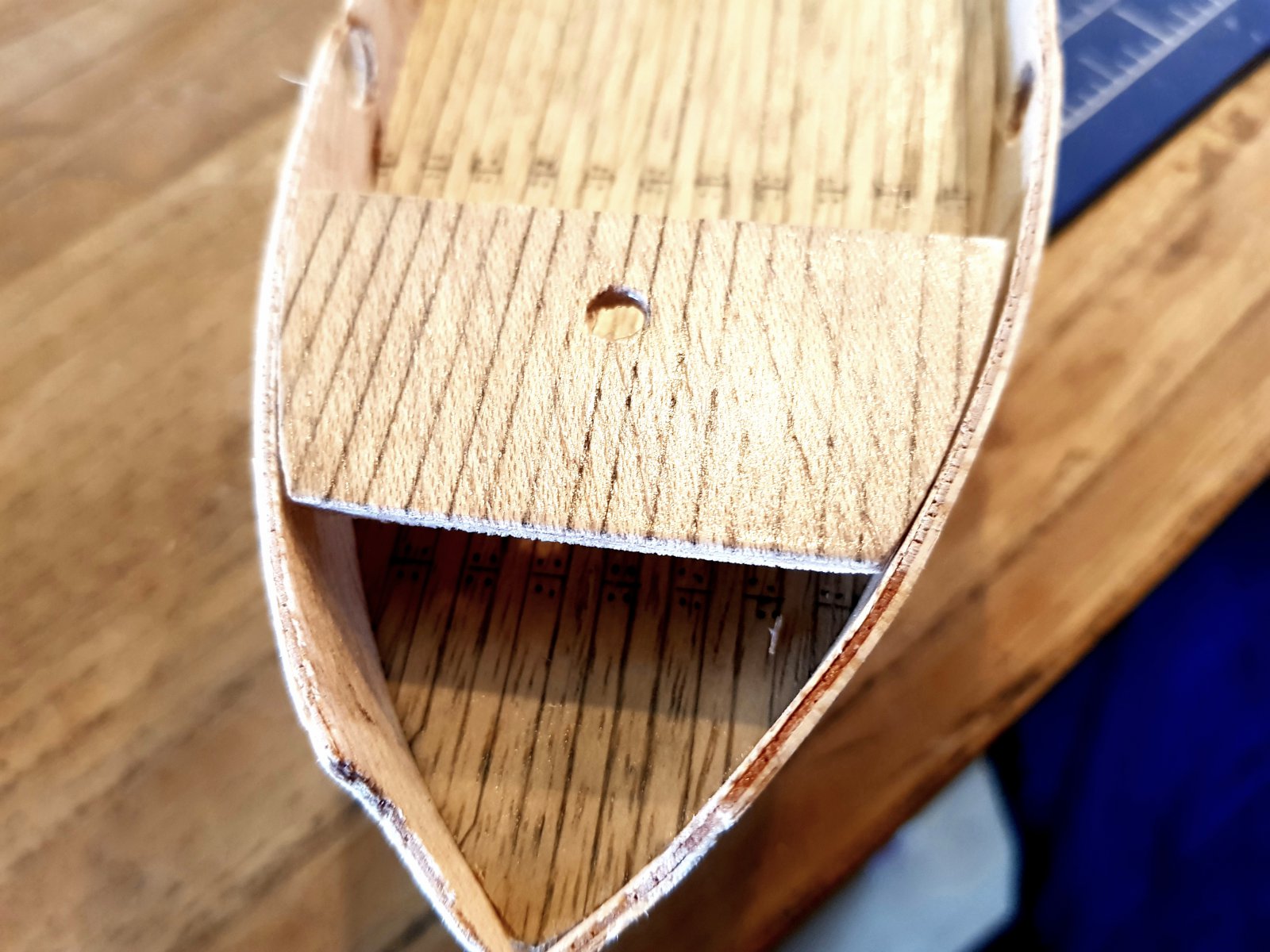

Het voordekje past goed. De dekjes zitten nog niet vast. Het later te plaatsen dolboord zal eventuele kleine spleten bedekken.

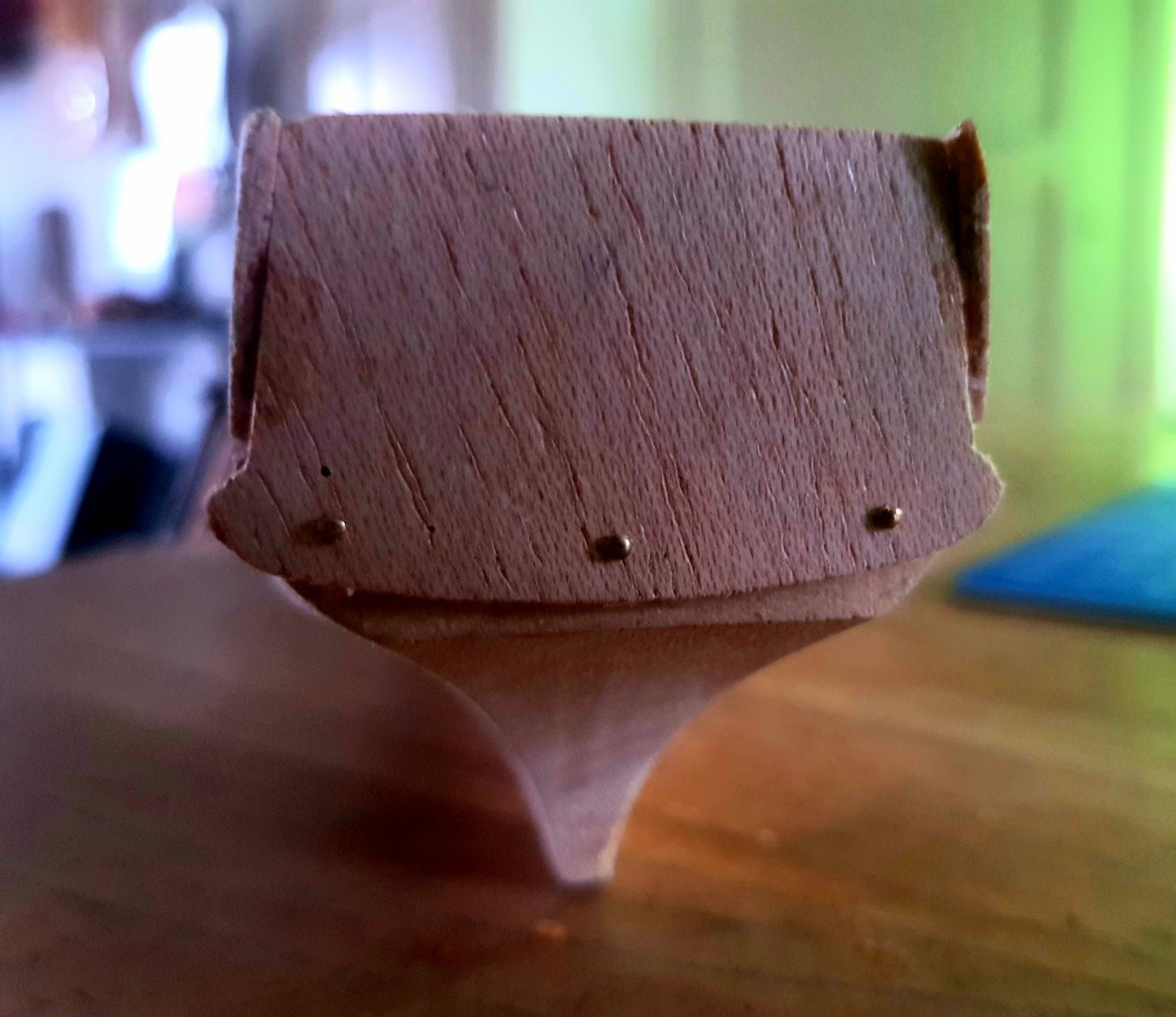

@Dave Bekers : Ik kan nergens vinden hoe de achtersteven er uiteindelijk uit komt te zien. Hoe heb jij dat gedaan ? Gewoon rechtplamuren ?

Ik denk dat de zijkanten van de romp gewoon doorlopen in de achtersteven, of blijft dat terugvallende randje onderaan zitten ??
Ik zou twee dingen kunnen doen: de 'richel' wegplamuren, of de romp bijvijlen.



https://www.modelbouwforum.nl/threads/bouwverslag-union-constructo.265672/#post-3958968

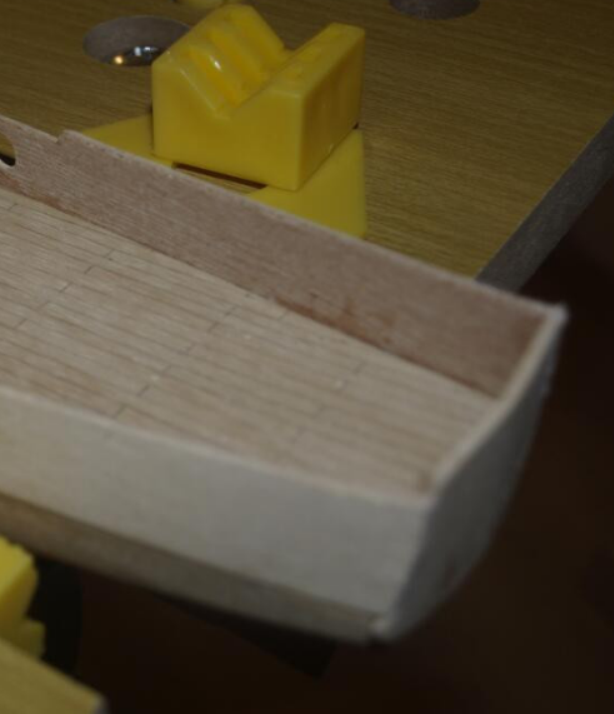

kijk eens goed naar die link, daar kan je zien dat het plaatje tegen de achterkant van het rompje komt en dat de zijkanten tegen het rompje en op de kant van dat plaatje aansluiten. Ik denk dat jouw zijkanten te ver naar voren zitten.



Zo te zien, is er door Dave de zijkanten meer naar achteren geplaatst zodat de zijkanten er tegen aan gelijmd konden worden.
Je zegt eigenlijk het past voor geen meter. Dit past dus nu inderdaad niet. Aangezien je dit wilt gaan beplanken zou ik er alsnog een strookje achter tegen de zijkanten lijmen zodat ze weer de juiste lengte gaan krijgen. Bij de boeg zullen ze nu ietseie te lang zijn maar daar is het desnoods weer in te korten.



Ik hoor een echo
