bouwverslag van het Zweedse Jacht 'Amphion' uit 1778

Discussie in 'Bouwverslagen historische schepen' gestart door pietsan, 25 jun 2021.

  1. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Het geheel wordt weer Prachtig Piet. :rofl:

    pietsan vindt dit leuk.
  2. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen

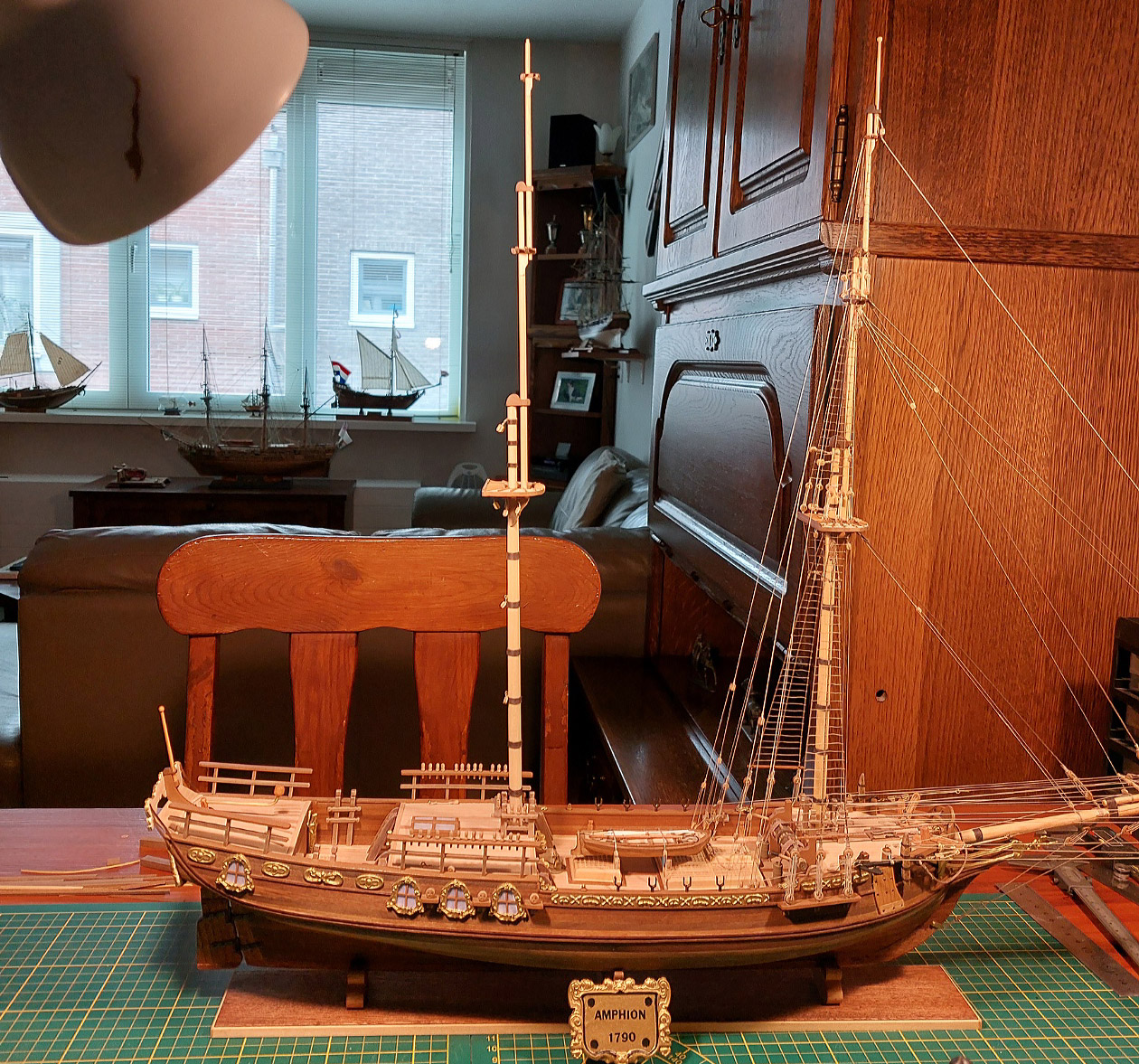

    Vanmorgen de mast verlengt met de beide stengen en alles verlijmd, op de vlaggensteng na is de mast dan compleet. (nog dry-fit in het model, want er moeten nog ringen en blokken worden gezet)

    P Voogt, Scheveninger, TIMBERWOLF en 8 anderen vinden dit leuk.
  3. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    2.382
    Locatie:
    China
    Prachtige plaatje van een prachtige model. Piet, in de agtergrond kan ik de Botter en de Statenjacht uitmaakt, maar wat is de modellen teen de muur en op de kist?

    pietsan vindt dit leuk.
  4. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen

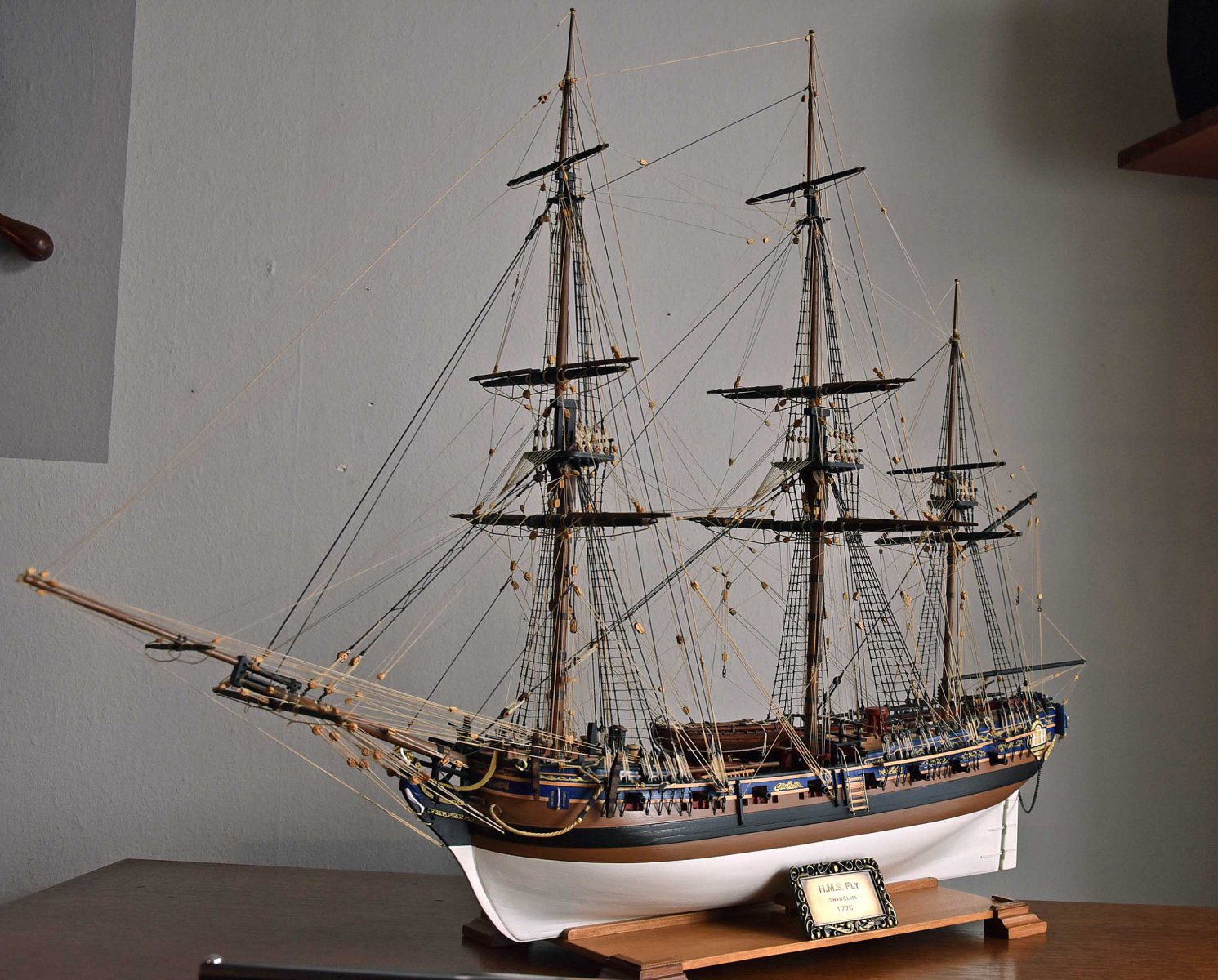

    Tegen de muur op het plankje de hms Fly;
    en op de kist de Royal Caroline;

    Laatst bewerkt: 21 jan 2022
    Jan Walpot, P Voogt, Jaques en 3 anderen vinden dit leuk.
  5. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    2.382
    Locatie:
    China
    Vele dank Piet. :)

    pietsan vindt dit leuk.
  6. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Mooi, zo’n woonkamer als eigen museum, Piet. :)Mijn Admiraal vindt mijn 3 schepen in de woonkamer/keuken nog steeds ok. Eens kijken wat ze van een 4e vindt. ;)
    Gr. Peter

    Jan Walpot, Herby63 en pietsan vinden dit leuk.
  7. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen

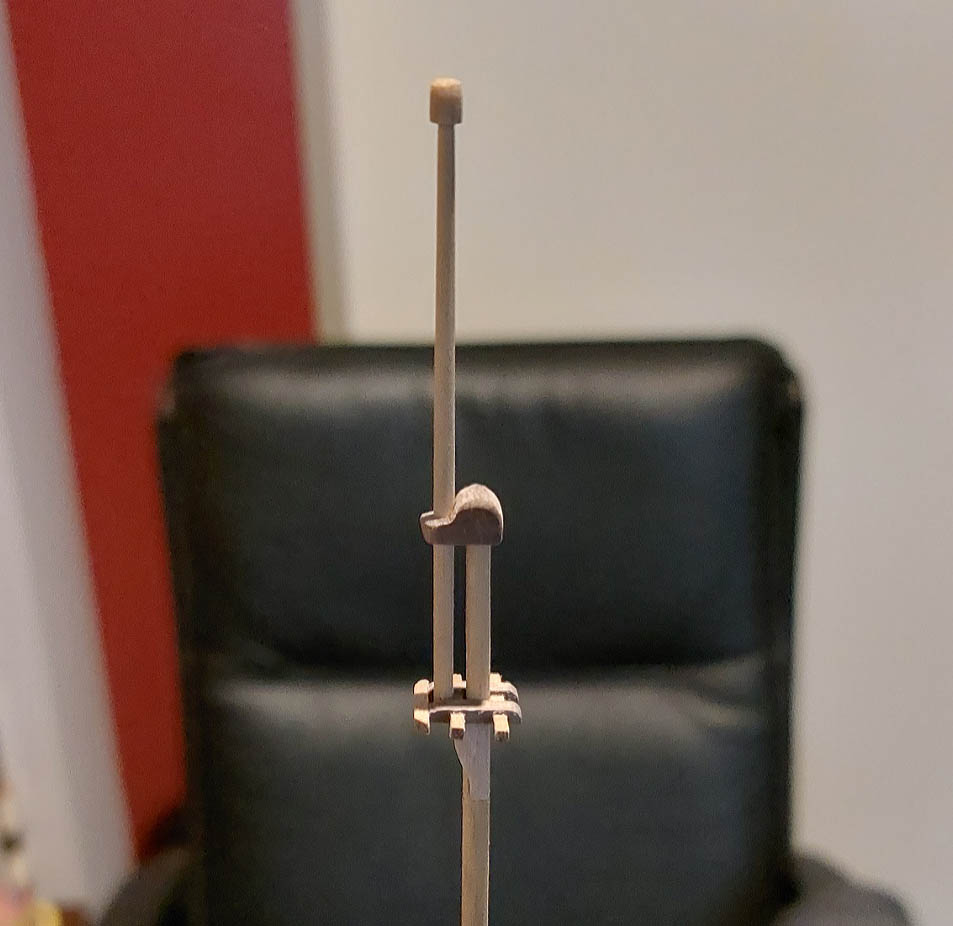

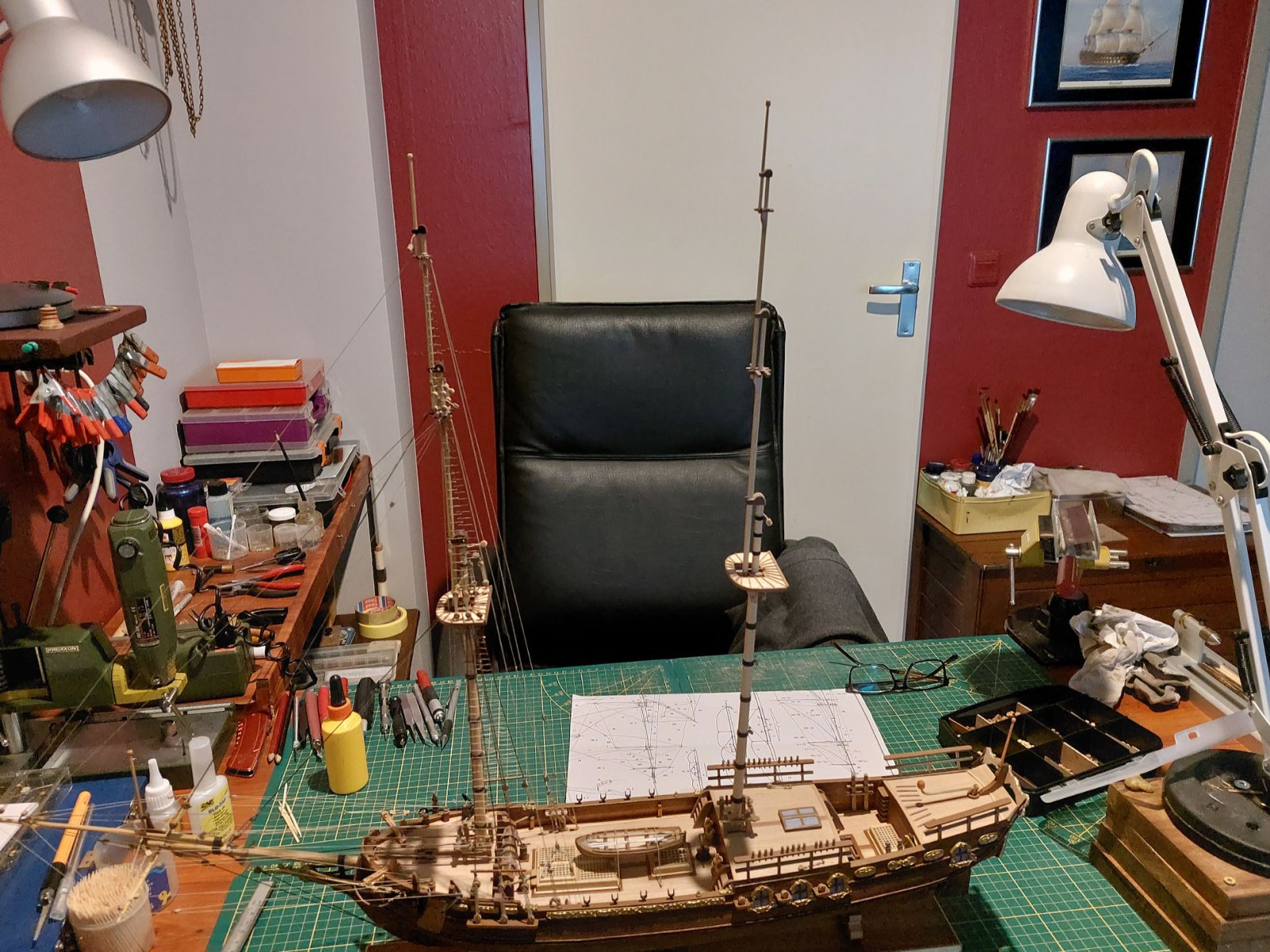

    Vanmorgen het laatste ezelshoofd(je) gemaakt uit een stukje notenhout en de vlaggenstok verlijmd;

    De grote mast is nu in principe gereed wat de constructie betreft ze meet vanaf het dek 535 mm en is daarmee 30 mm langer als de fokke mast die dus 505 mm meet vanaf het dek.
    Vanmiddag begin ik met de blokken en ringen, qua tuigage word de mast bijna helemaal het zelfde als de fokke mast getuigd alleen de brassen krijgen een ander verloop en de mast krijgt een gaffel voor het gaffelzeil.

    JanZMC, walter10, TIMBERWOLF en 6 anderen vinden dit leuk.
  8. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Die staat er weer mooi bij Piet :thumbsup::thumbsup:

    pietsan vindt dit leuk.
  9. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Dit is weer prachtig Piet :rofl::rofl:

    pietsan vindt dit leuk.
  10. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    2.382
    Locatie:
    China
    De masten is weer een toonbeeld van akkuraatheid en precisie!

    pietsan vindt dit leuk.
  11. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    Vanmiddag de ringen en blokken aan de mast gezet, de hele mast in de Deense olie gezet en als lest best de mast in het model gelijmd,

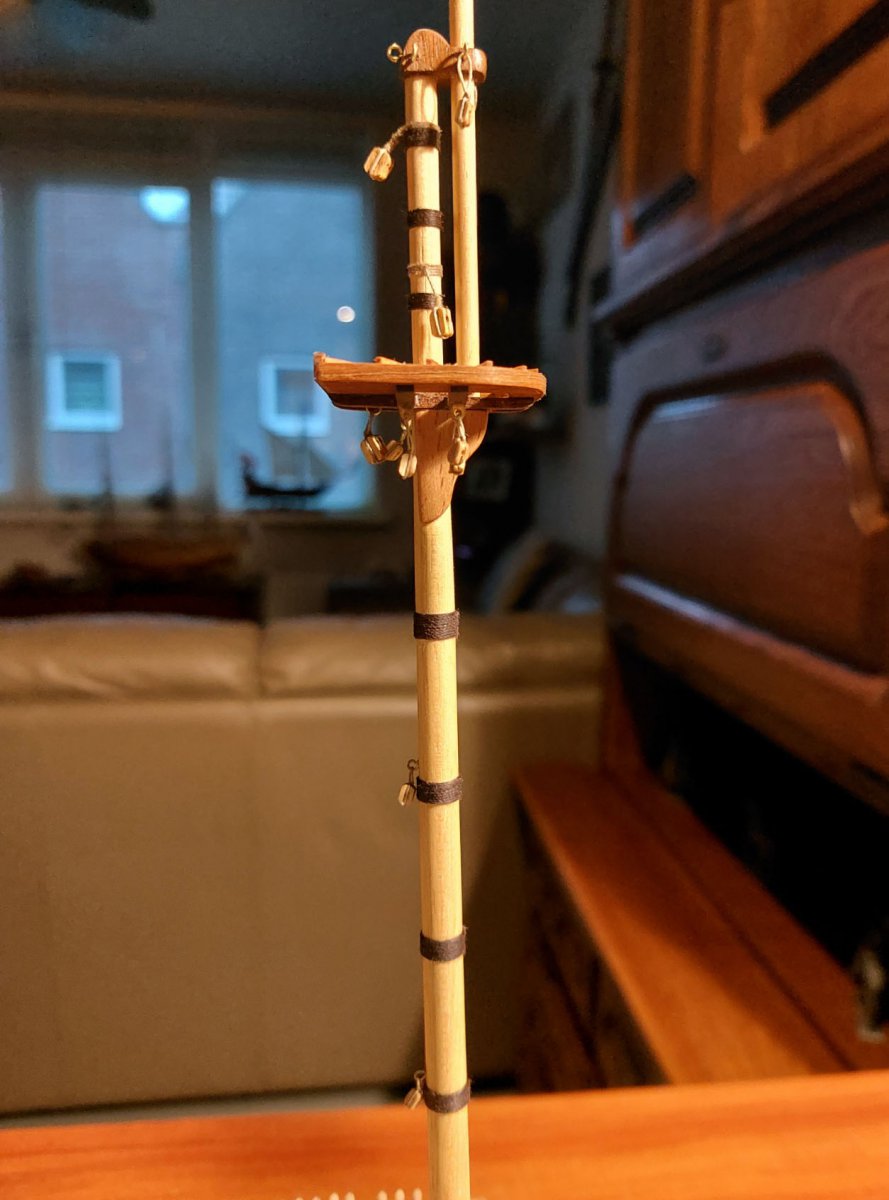

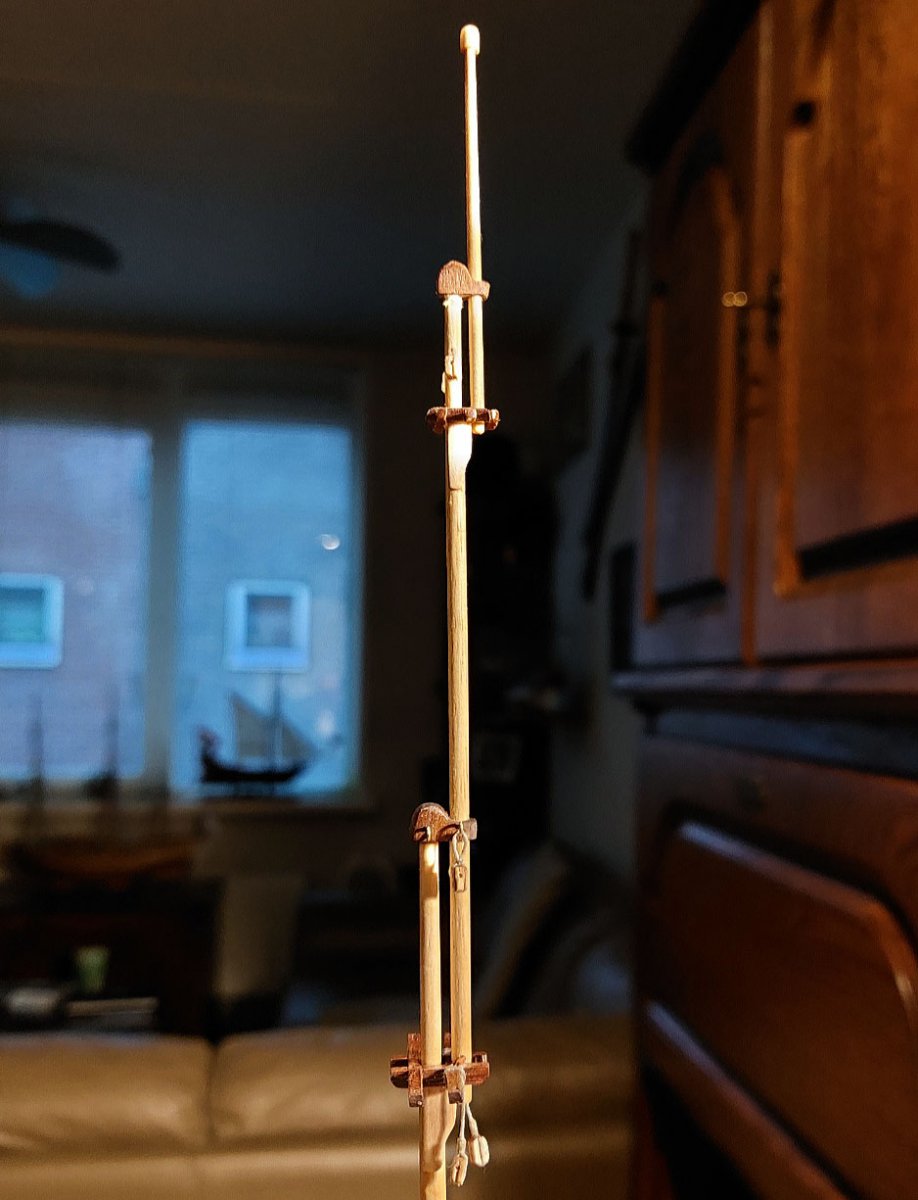

    De mast,

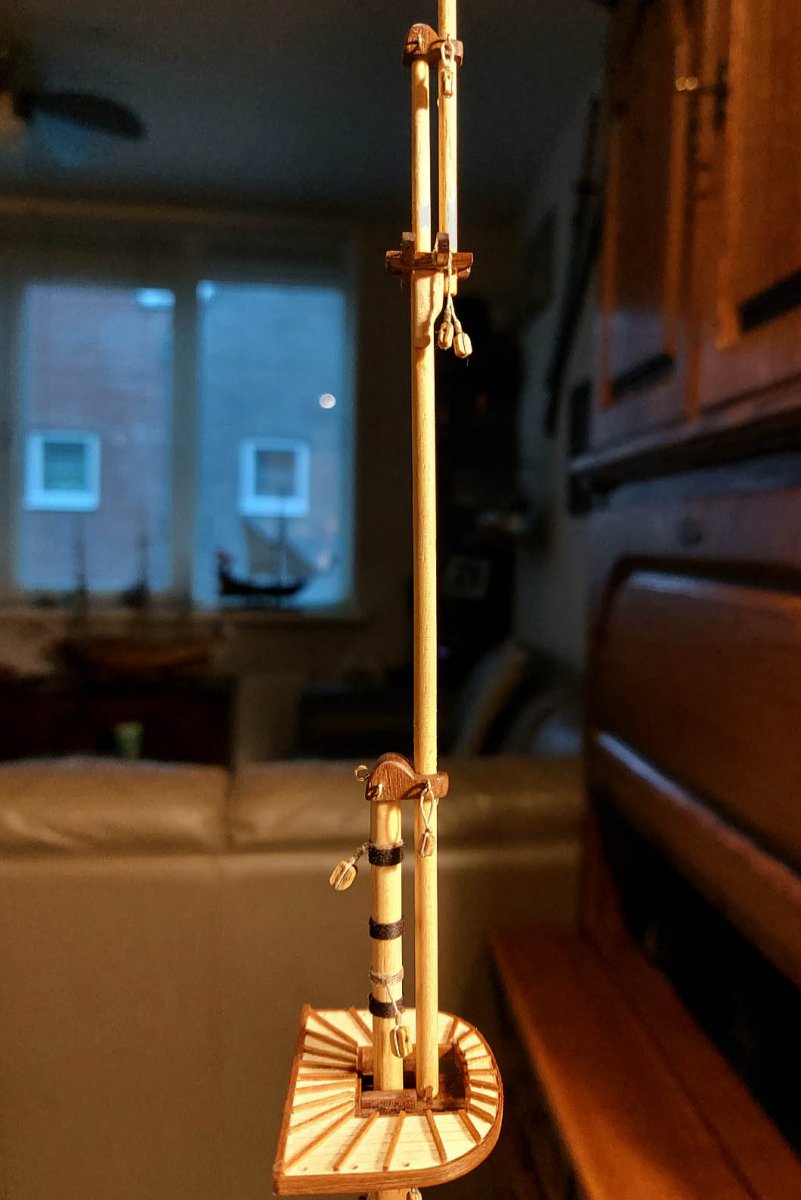

    De grootsteng,

    en de bram- en vlaggensteng,

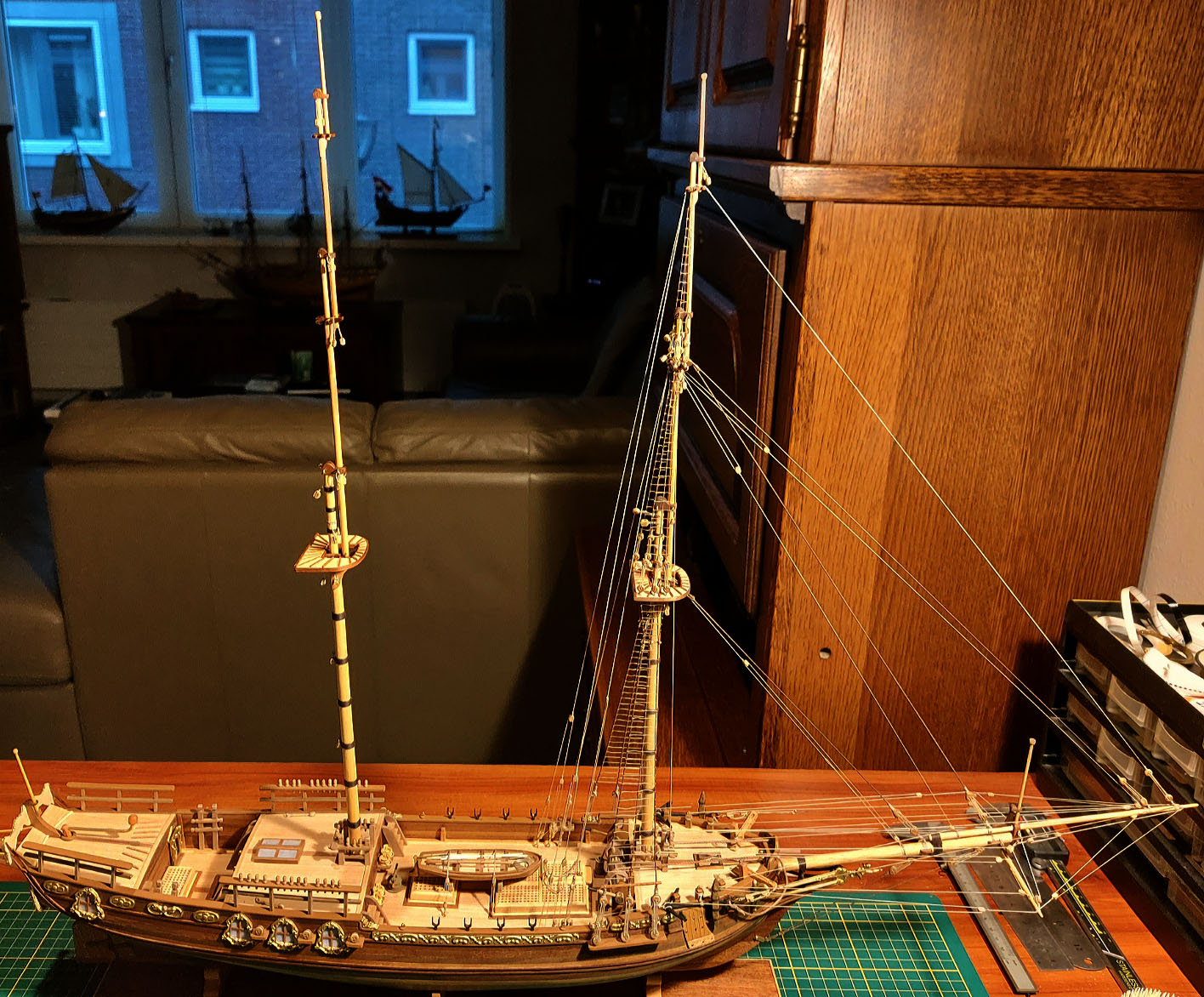

    In het model leunt de mast een tikkie achterover,

  12. Ptèr

    Ptèr

    Lid geworden:
    9 nov 2021
    Berichten:
    888
    Locatie:
    Thuis
    Het is een plaatje zo in de olie. Het jacht heeft veel weg van Royal Caroline die hier op het forum ook wordt gebouwd. Ik denk dat Caroline groter is qua formaat, maar ook duidelijk een jacht.
    Met dit scheepje zie je ook de rijkelijke versieringen, de hut midscheeps met 3 ramen. Een heel erg leuke kit die je niet zo heel veel gebouwd ziet worden. Het is leuk om te volgen Piet! :thumbsup:

    Herby63 en pietsan vinden dit leuk.
  13. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    Dank je wel Peter en de Caroline heb ik trouwens ook gebouwd van de fabrikant Mantua Panart; https://www.modelbouwforum.nl/threads/royal-caroline-koninklijk-jacht-uit-1749-schaal-1-47.268074/
    En behalve dat beide modellen Koninklijke jachten zijn vind ik zelf de verschillen toch wel aanzienlijk, alhoewel de cabine (hut) midscheeps wel enige gelijkenis toont evenals de decoratie over de hele lengte van de romp, daar heb je wel gelijk in.

    Laatst bewerkt: 23 jan 2022
    Pingu57 en Herby63 vinden dit leuk.
  14. walter10

    walter10

    Lid geworden:
    7 nov 2020
    Berichten:
    432
    Locatie:
    zeeland
    pietsan vindt dit leuk.
  15. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    Vandaag het want voor de grote mast gezet en de grootstag, de grootstag is op mijn model op de ankertros na het dikste touw nl. 1,75 mm in vergelijk met het lopend want van 0,2 mm is dat een behoorlijk verschil....

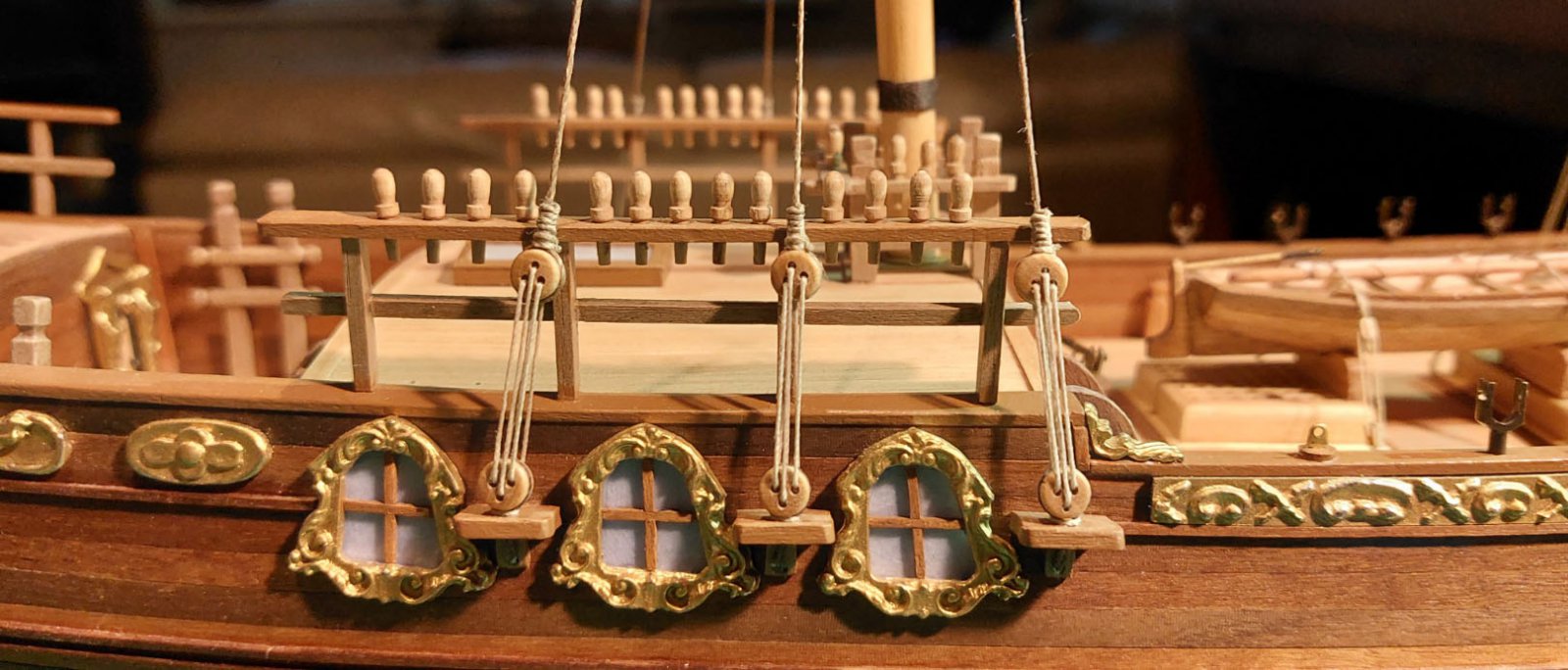

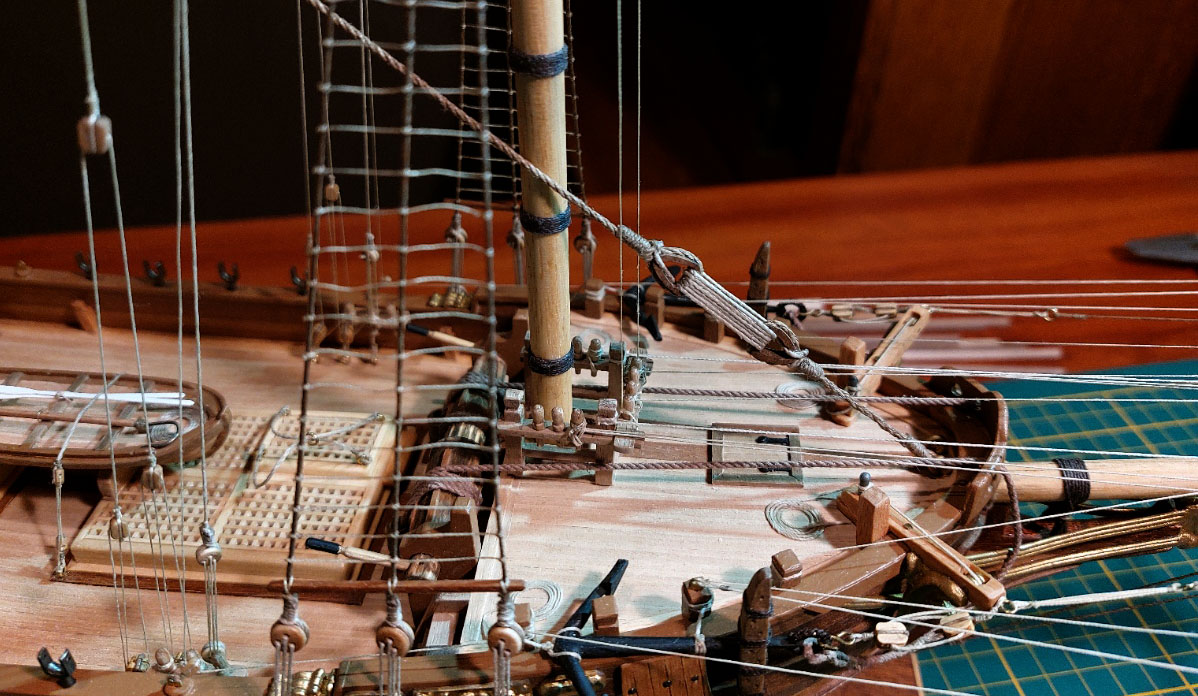

    detail van de juffers en talrepen van het want,

    De stagkraag van de grootstag is bevestigd op een zware ring voor op de bak en met een talreep door de stagkousen is de stag stijf gezet, (de ankertros is 2 mm dik, het verschil is nauwelijks zichtbaar)

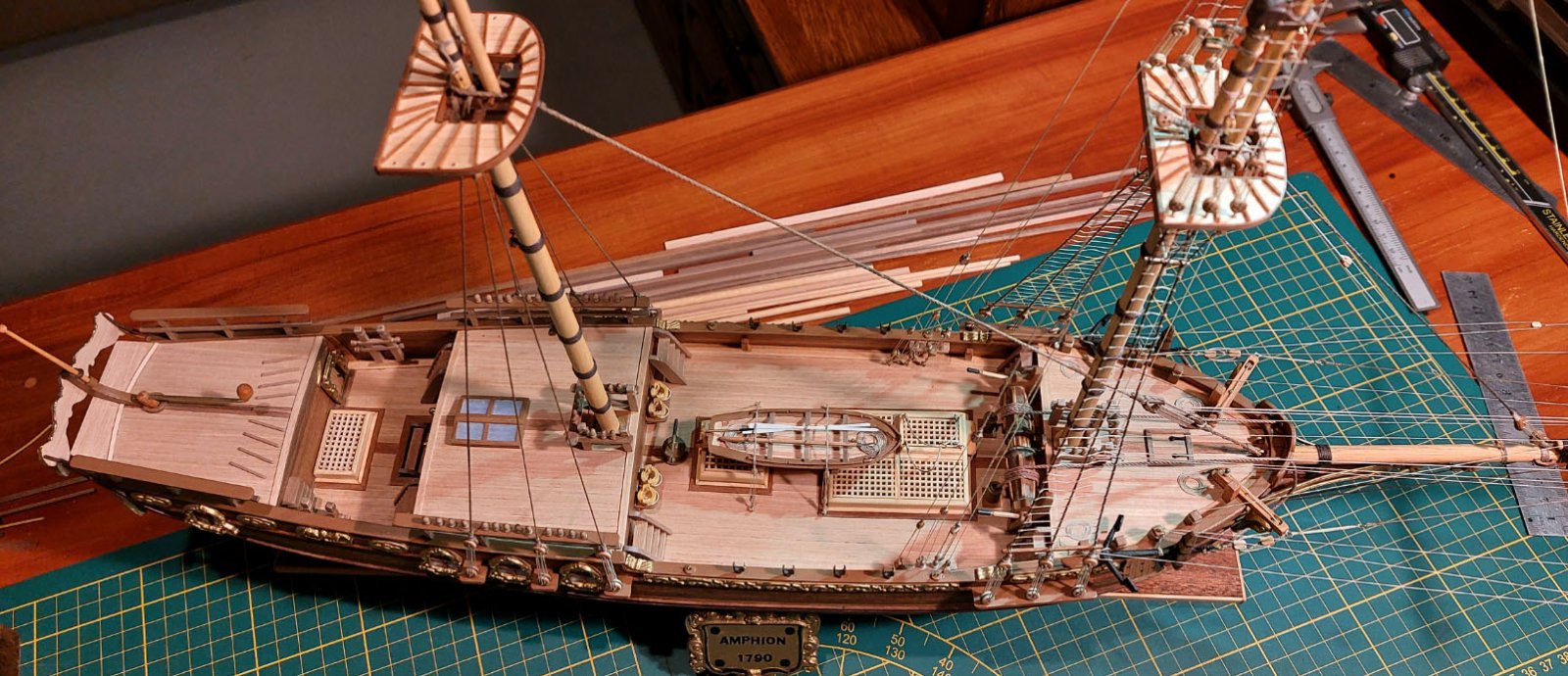

    en nog een plaatje vanaf de bovenkant,

    Jan Walpot, P Voogt, walter10 en 6 anderen vinden dit leuk.
  16. boris279

    boris279

    Lid geworden:
    10 jun 2014
    Berichten:
    594
    Locatie:
    J
    Erg mooi geworden!! Ook zoals eerder geschreven “ niks aan toe te voegen”

    pietsan vindt dit leuk.
  17. Fred5

    Fred5

    Lid geworden:
    30 dec 2019
    Berichten:
    190
    Locatie:
    Hoogland
    Super mooi :thumbsup:

    pietsan vindt dit leuk.
  18. Erik B

    Erik B

    Lid geworden:
    4 okt 2021
    Berichten:
    534
    Locatie:
    Uden
    Geen stofjes, splintertjes of lijmvlekjes te vinden.. hoe doe je dat toch??

  19. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    Dat is niet echt moeilijk hoor, gewoon opruimen...;)

    Erik B vindt dit leuk.
  20. Ptèr

    Ptèr

    Lid geworden:
    9 nov 2021
    Berichten:
    888
    Locatie:
    Thuis
    Een schone werkplek levert schoon resultaat zeg ik altijd tegen mijzelf. ;)
    Maar, zelfs je snijmat lijkt ongeschonden....werk je er echt wel op? :D

    TIMBERWOLF en pietsan vinden dit leuk.
