CH 47 Chinook HC1

Jeps... zo af en toe nog even tijd om aan de Chinook te bouwen... gelukkig...

Het antwoord om de box afneembaar te maken lag voor de hand.. een magneetje inbouwen...

dus met buisjes en boutjes beginnen testen...



tot we een werkend geheel hebben...



Dan was het gewoon kwestie van alles onder de juiste hoek in te lijmen...



En we zijn er...:)




We gaan door... langzaam maar zeker...


Groeten,

Didier

Weer wat kunnen doen...

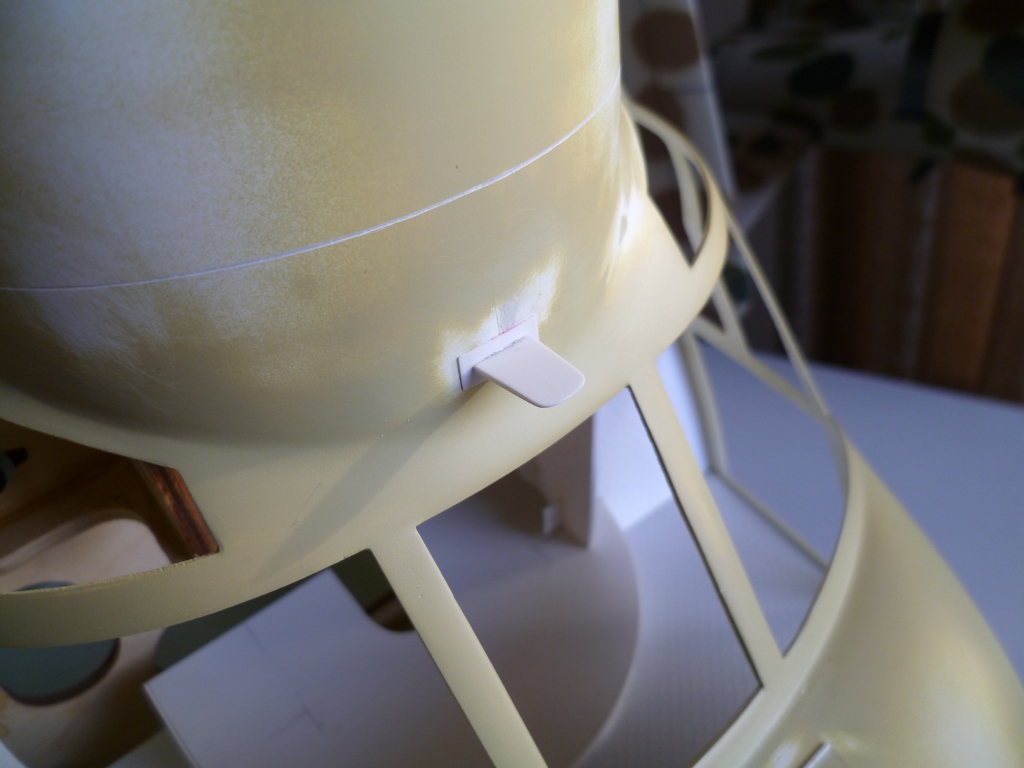

Aan de voorkand vd neus zit nog een antenne boven de vensters, deze bestaat in 2 uitvoeringen, en "open" model, en een volldig gesloten type... mijn HC1 heeft dus gelukkig het gesloten type...
Dus was het niet zo moeilijk uit plasticard wat te vervaardigen en te monteren..

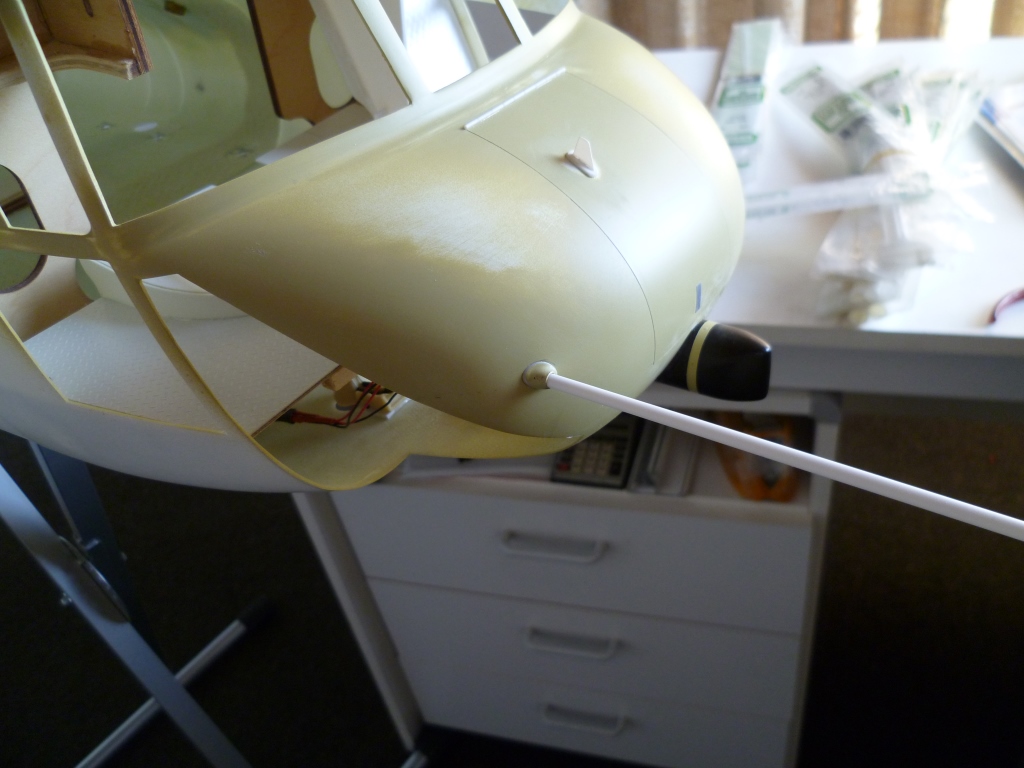

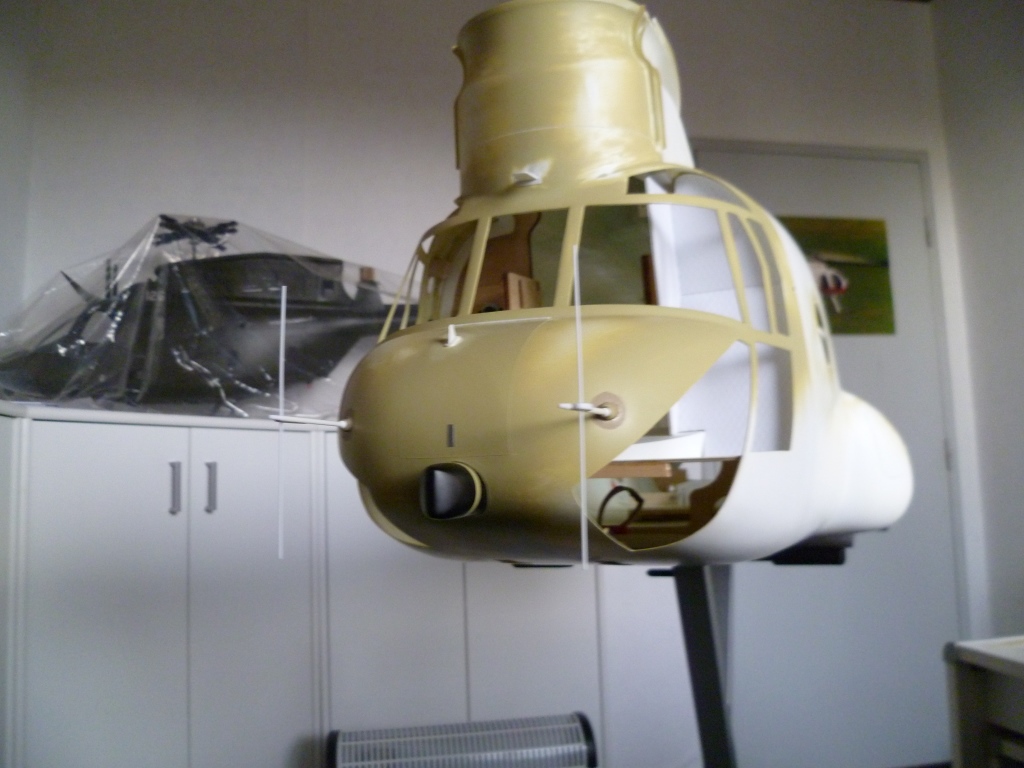

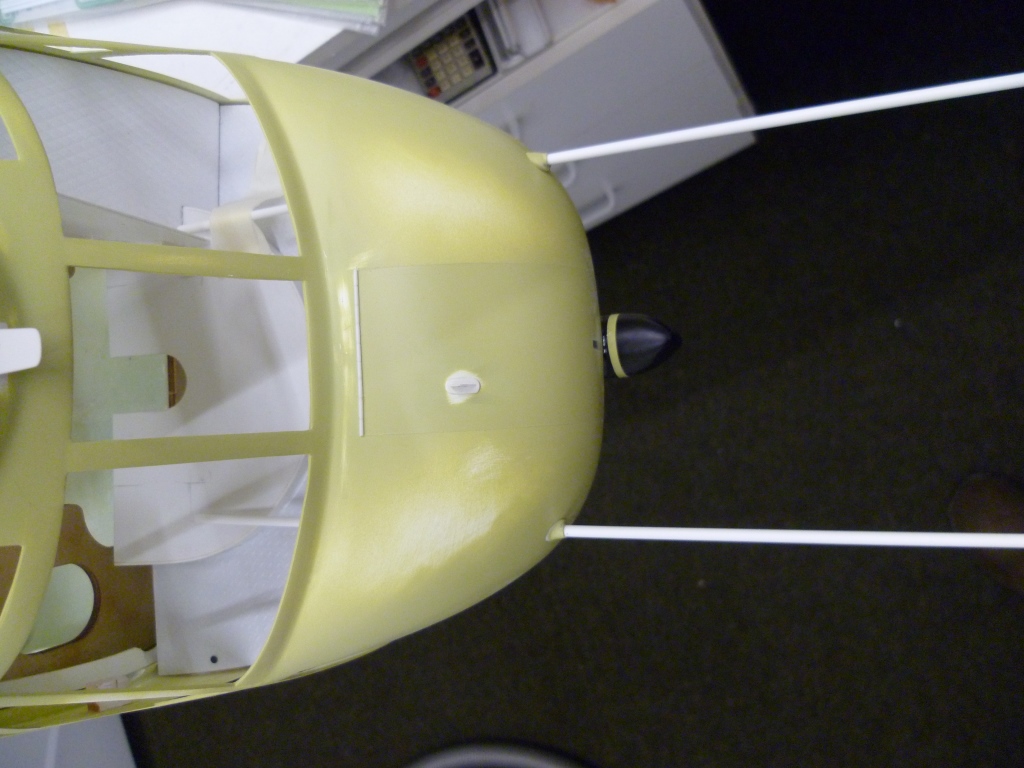

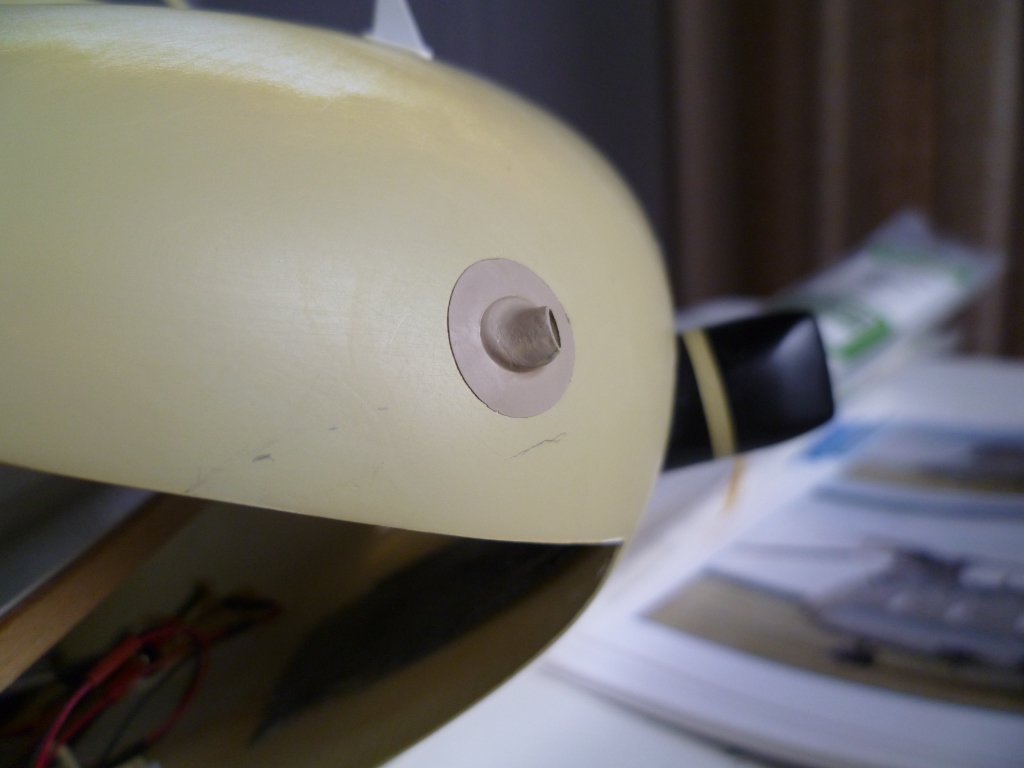

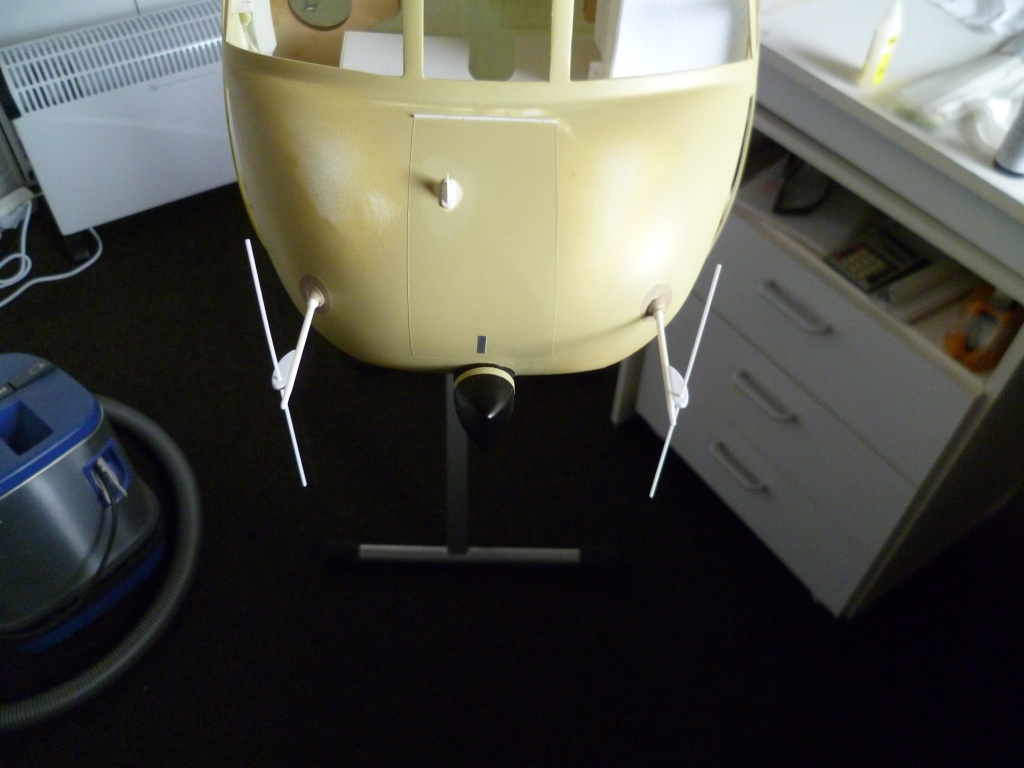

Nu ik dan toch aan de voorkant met antennes bezig ben, heb ik me gewaagd aan de 2 antennes die uit de neus komen. Buisjes werden naukeurig in de neus gelijmd, en lange ronde staafjes werden gebruikt om alles zo goed mogelijk uit te lijnen...

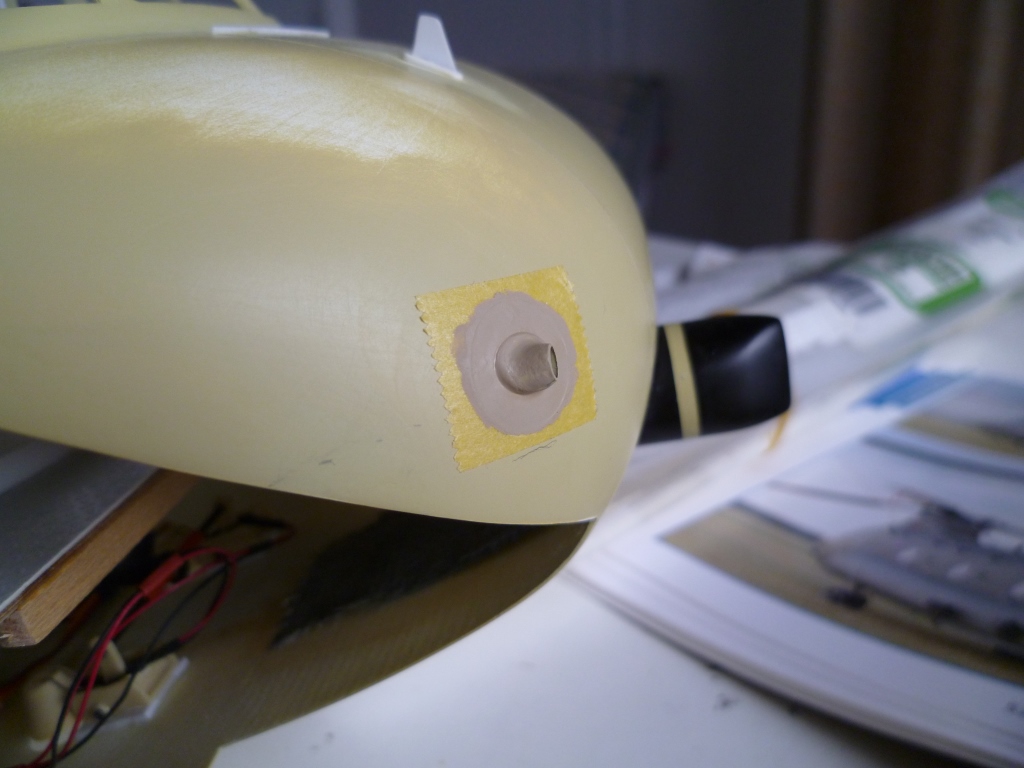

Dan werden de buisjes verder afgewerkt met een flinke laag verf...later komen hier nog wat rivetten op uiteraard...




Nu kan ik me focussen op de eigenlijke antennes....


groeten,

Didier

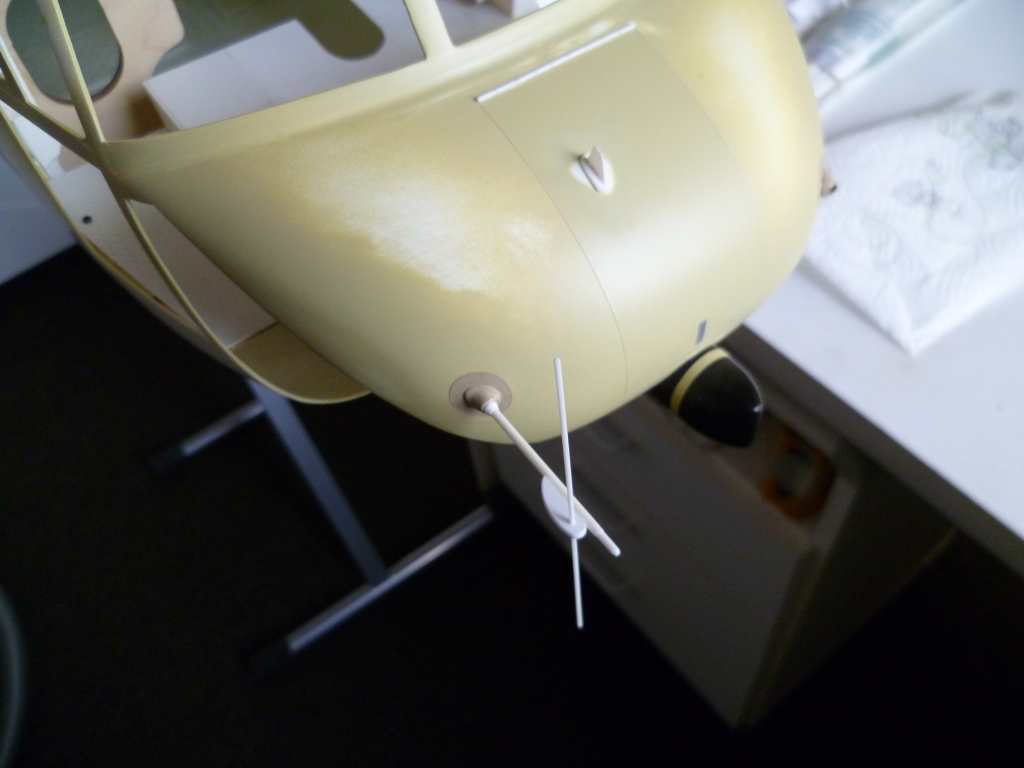

De antennes zelf waren een andere uitdaging, lastige vormen, dus heb ik me tot de basis beperkt om het er goed en ietwat stevig laten uit de zien..

staafjes plastic strip zijn best buigbaar en breken daardoor niet zo snel, daar heb ik al wat ervaring mee...





daar er nu ook verticale stukken opstaan was het belangrijk dat deze in de vlucht niet gaan verdraaien....

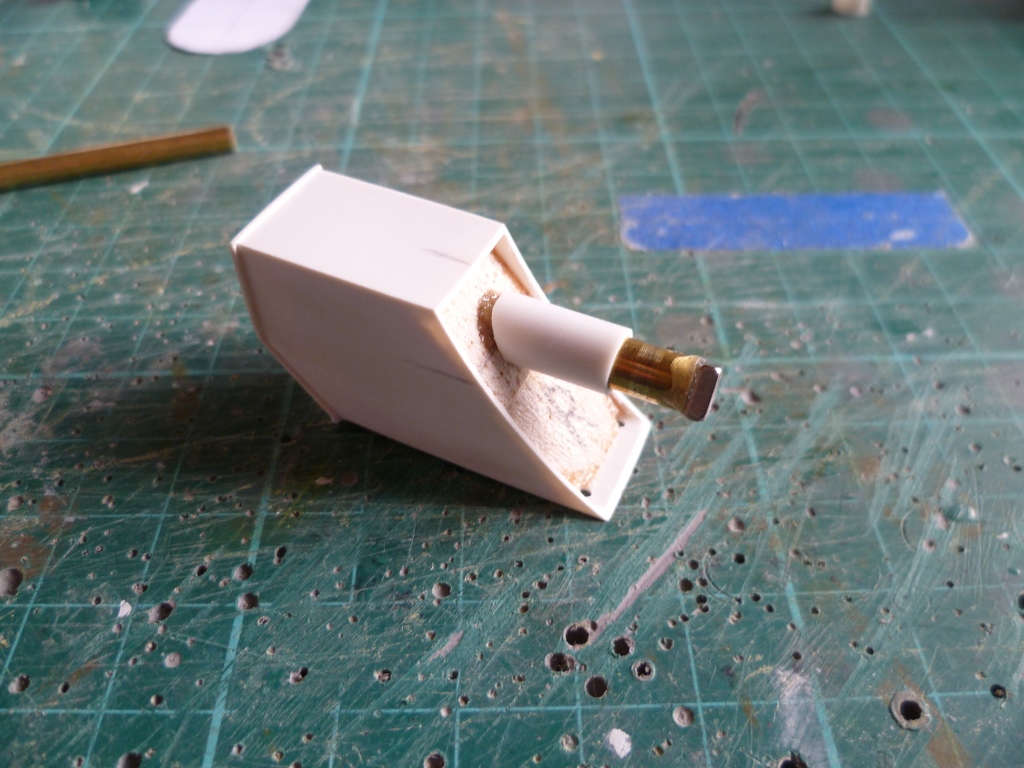

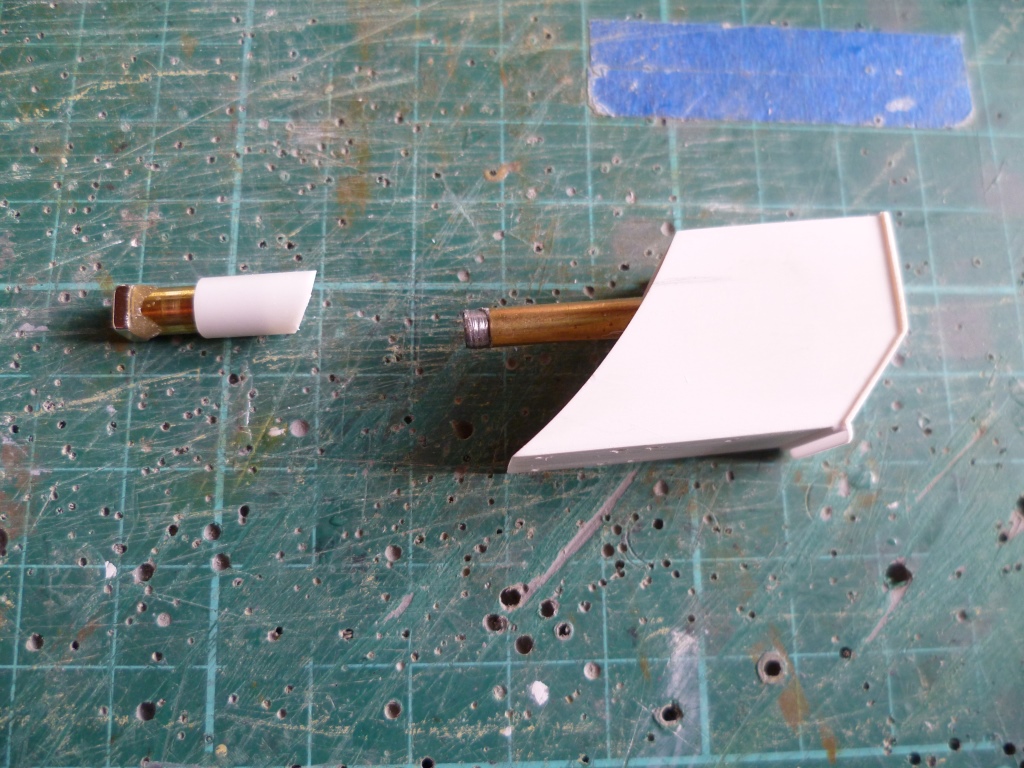

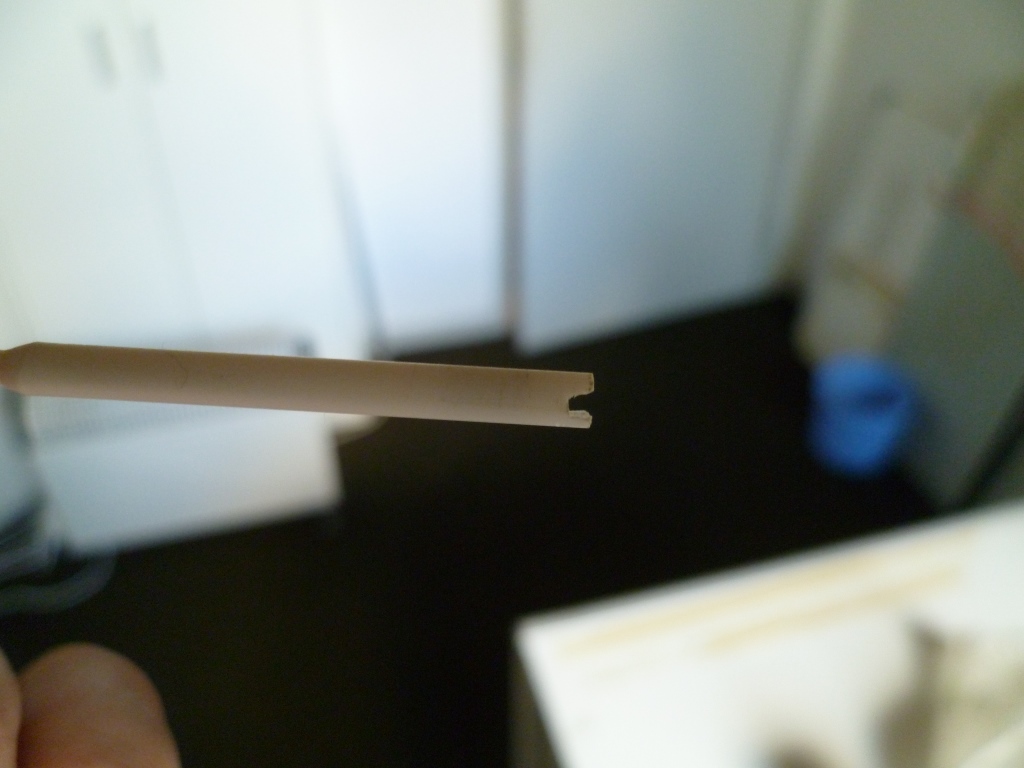

dus deze inwendig van een metalen schroefje voorzien, er een inkeping in gevijld, en dan achter op het buisje een magneet met verticaal pennetje... de foto's zullen duidelijker zijn dan mijne uitleg..






zo, weer een stap verder....


Groeten,

Didier

Eindelijk nog ff aan de chinook bezig geweest.... zomertijd is vliegtijd, dus helaas weinig bouwen...

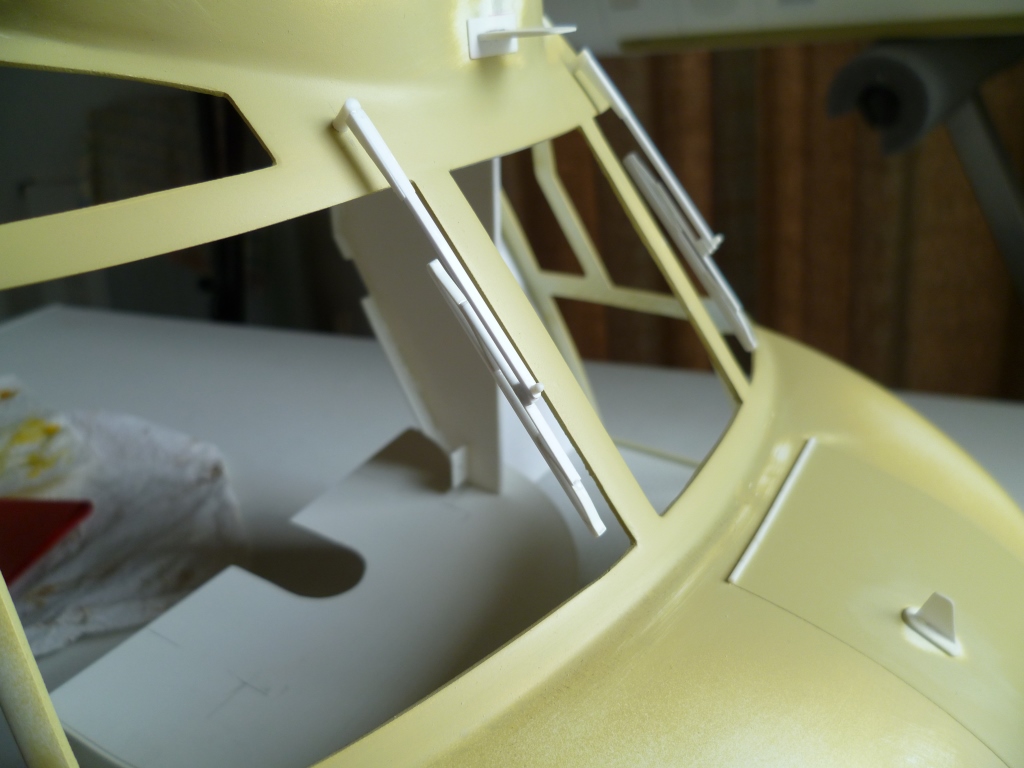

Nu ik toch aan de neus bezig was heb ik me met de ruitenwissers bezig gehouden... het was me meteen duidelijk dat ik nergens gepaste items zou vinden, dus de plasticard weer overuren laten doen...

Met wat stripjes en wat voorstellingsvermogen komen we een eind...

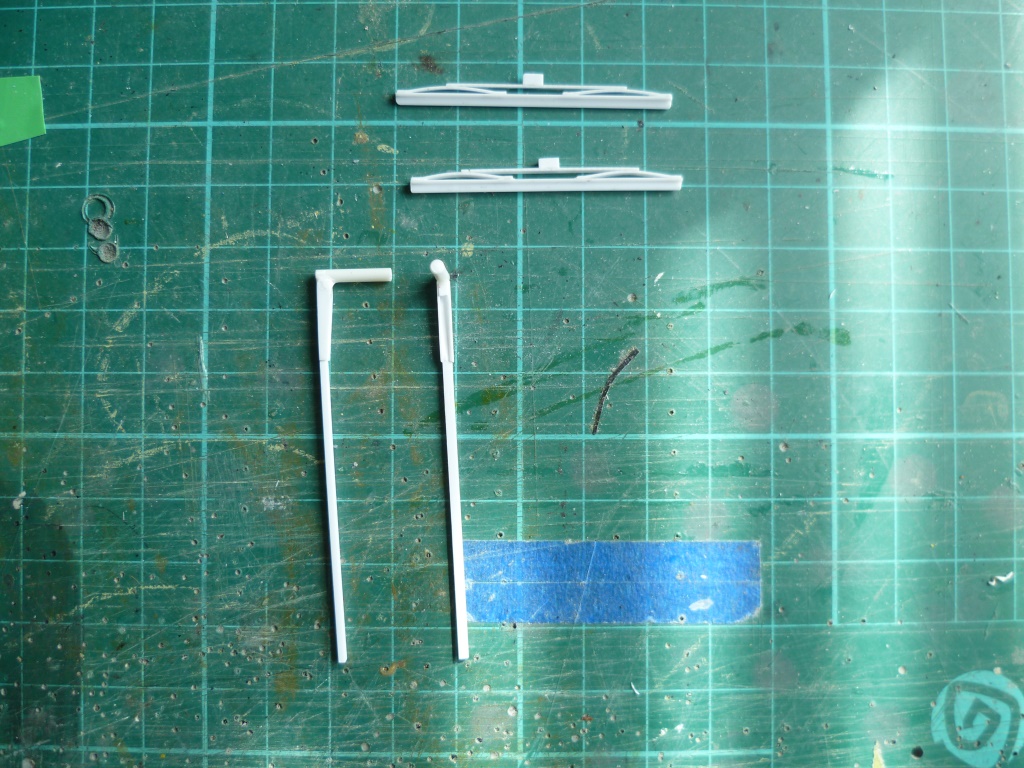

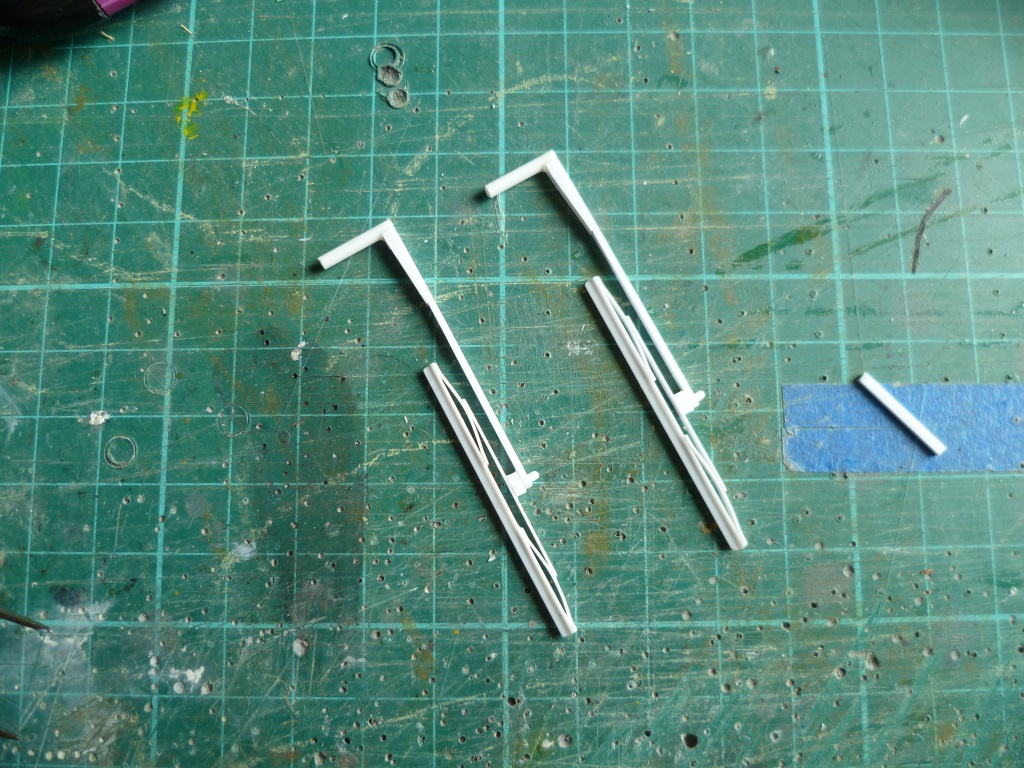

deel één...

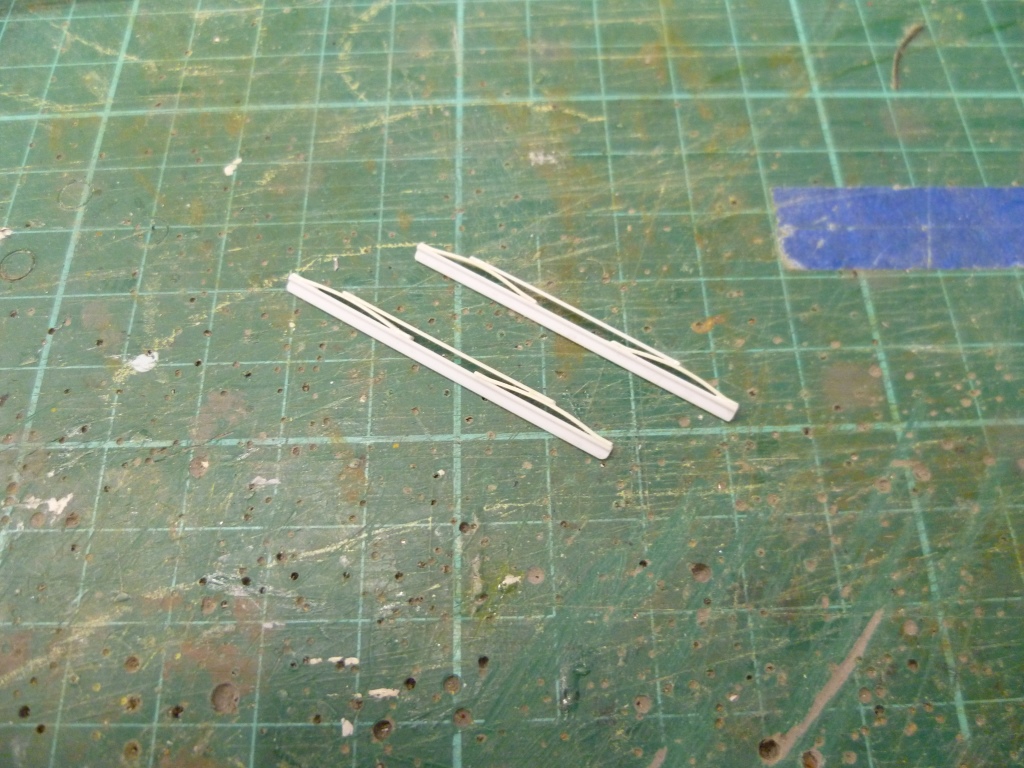

De 2 hoofdbestanddelen...



En met wat details erop...



Tijdelijke montage op de heli...



En met de foto vd full size ter vergelijking...






en dan het minder leuke nieuws....

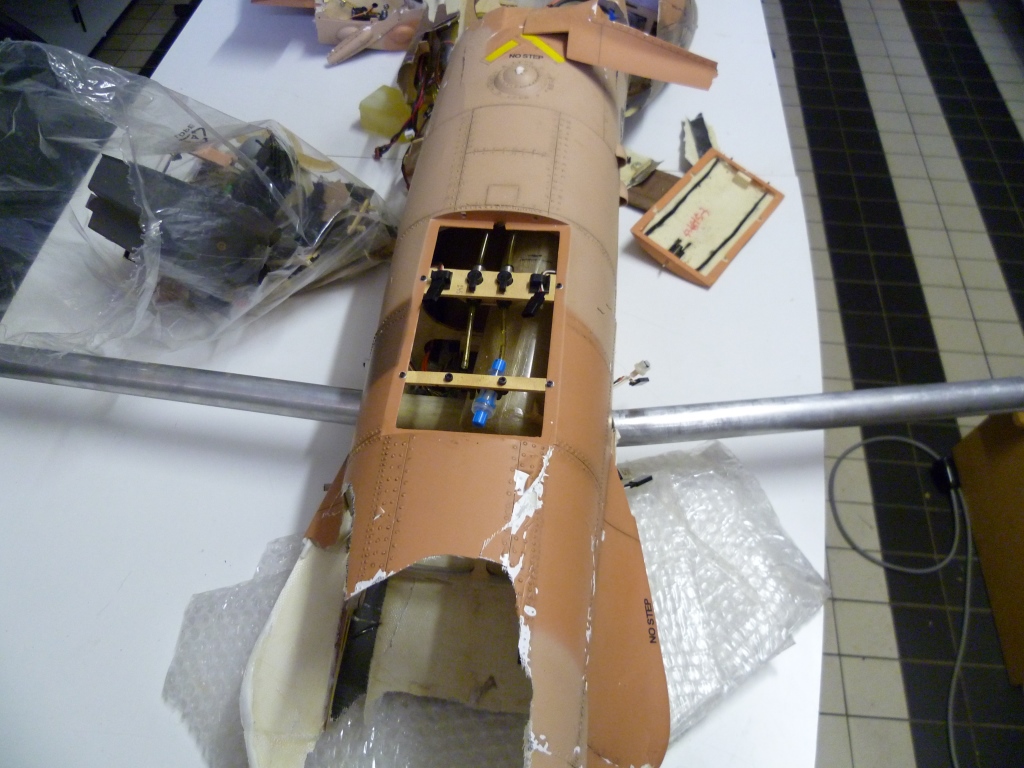

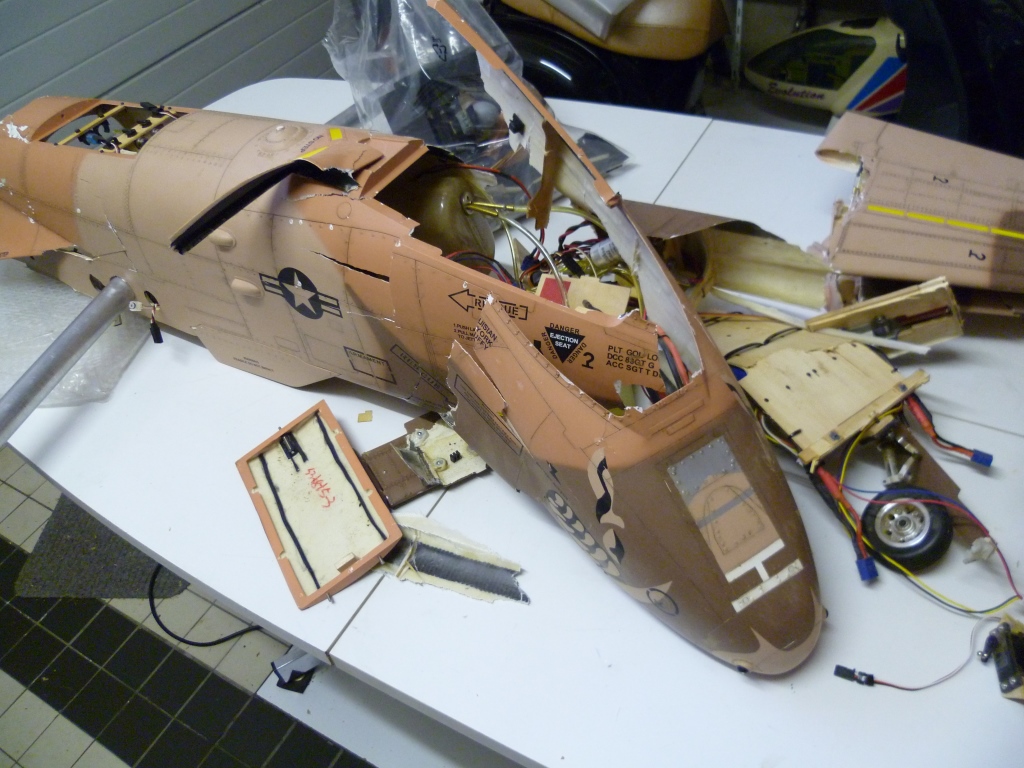

Ik ben vorige week mijn turbine A 10 verloren in een fatale crash.... oorzaak was flame out net bij een doorstart; de slechtste moment dus..... resultaat was niet mooi...







het is zelfs gefilmd.....



Gelukkig zijn alle componenten nog intact, dus enkel het airframe is afgeschreven... ik ga asap een nieuwe bestellen, maar dat kan nogal wat tijd in beslag nemen... als deze arriveerd krijgt 'ie uiteraard voorrang op de chinook... helaas....het is niet anders.....


Groeten,

Didier

Bedankt Nick... ik weet dat je uit ervaring spreekt.... zoals je zegt.. ff laten bezinken en verder gaan....

Zonde..zonde man..,maar je hebt tot het uiterste geprobeerd te redden wat er te redden viel.
Pure pech en helaas het risico van onze hobby.

Terug naar de Chinook....

Een nieuwe A 10 zal de eerste maanden niet aankomen, dus gaan we door met de heli...

Enkele details zijn toegevoegd, wegens de tamelijk lastige vorm heb ik deze keer gebruik gemaakt van het 3D printen... vervolgens is het gewoon wat schuren en deze op hun juiste locatie vastlijmen...





dan was het tijd voor weer wat te "bouwen"...

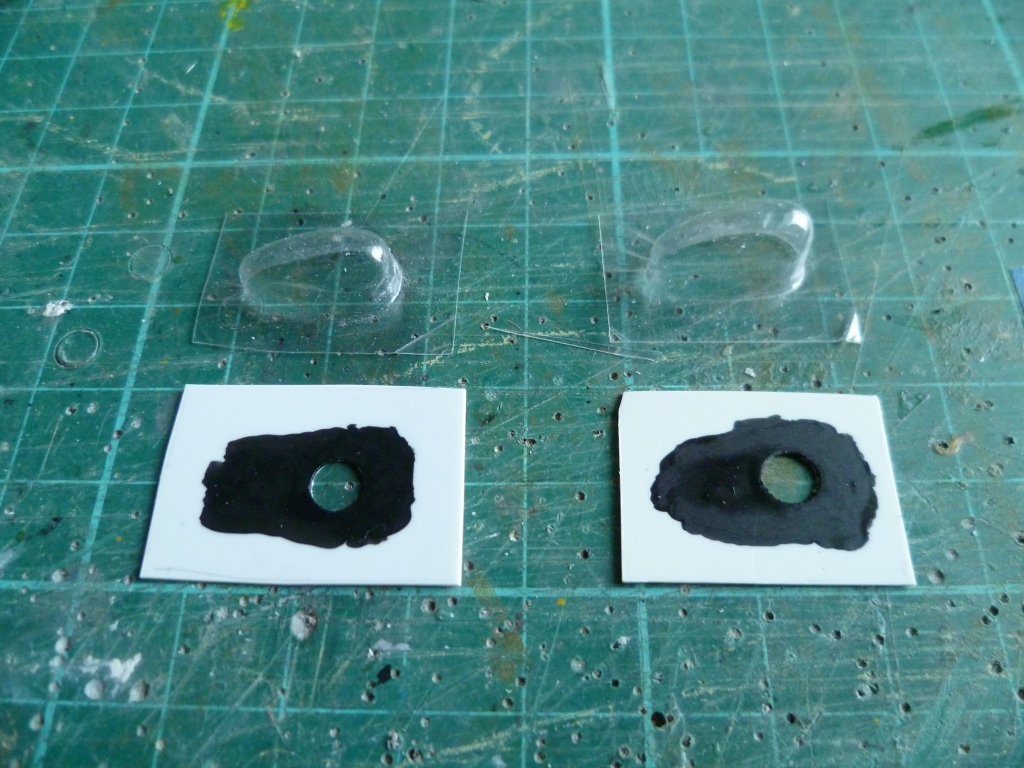

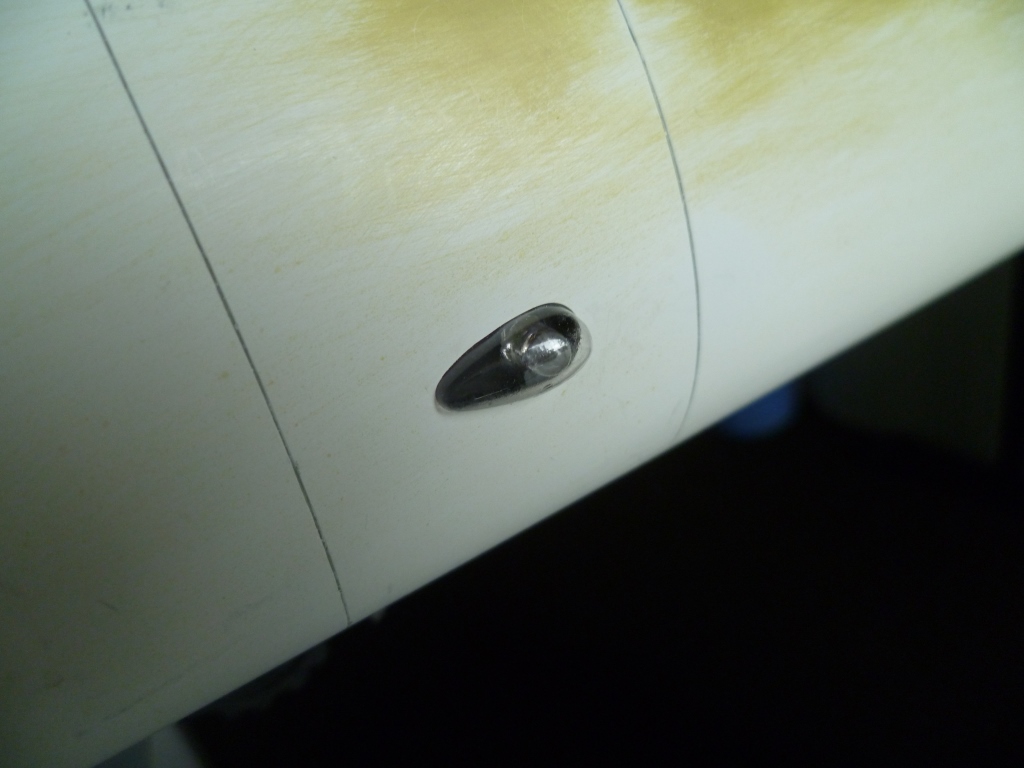

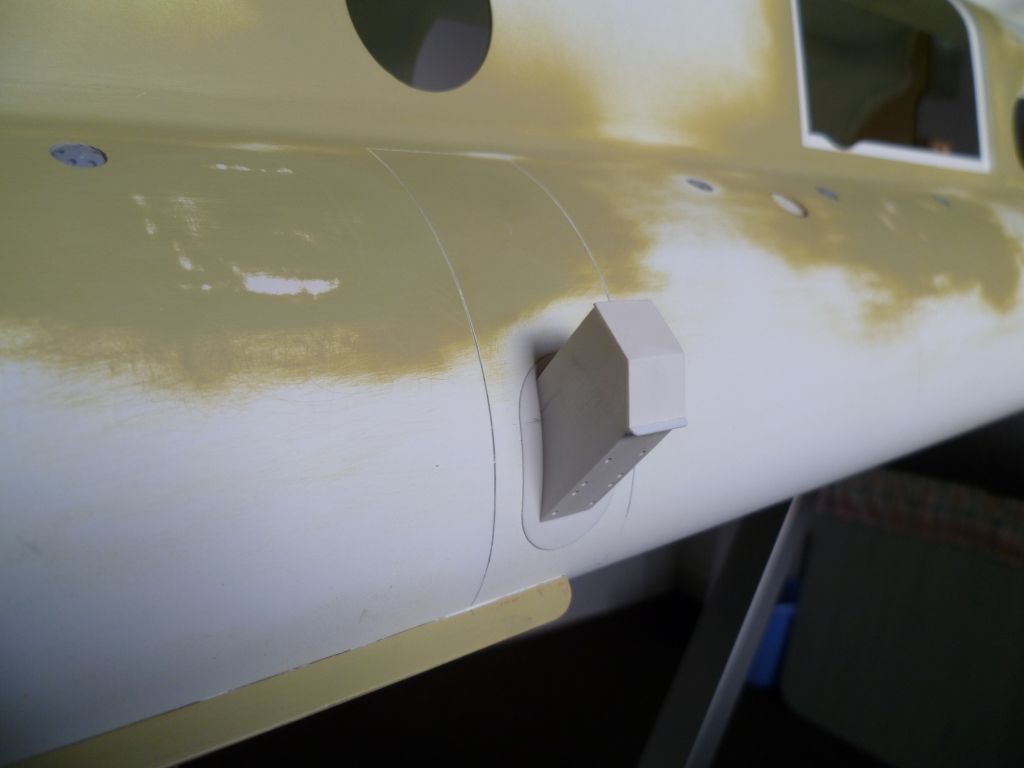

De positielichten aan de zijkant waren aan de beurt, ik had nog een houten malletje liggen om deze zelf te maken, en na wat geklooi met een oventje was dit het resultaat..



Dan opening in de romp maken en inpassen...

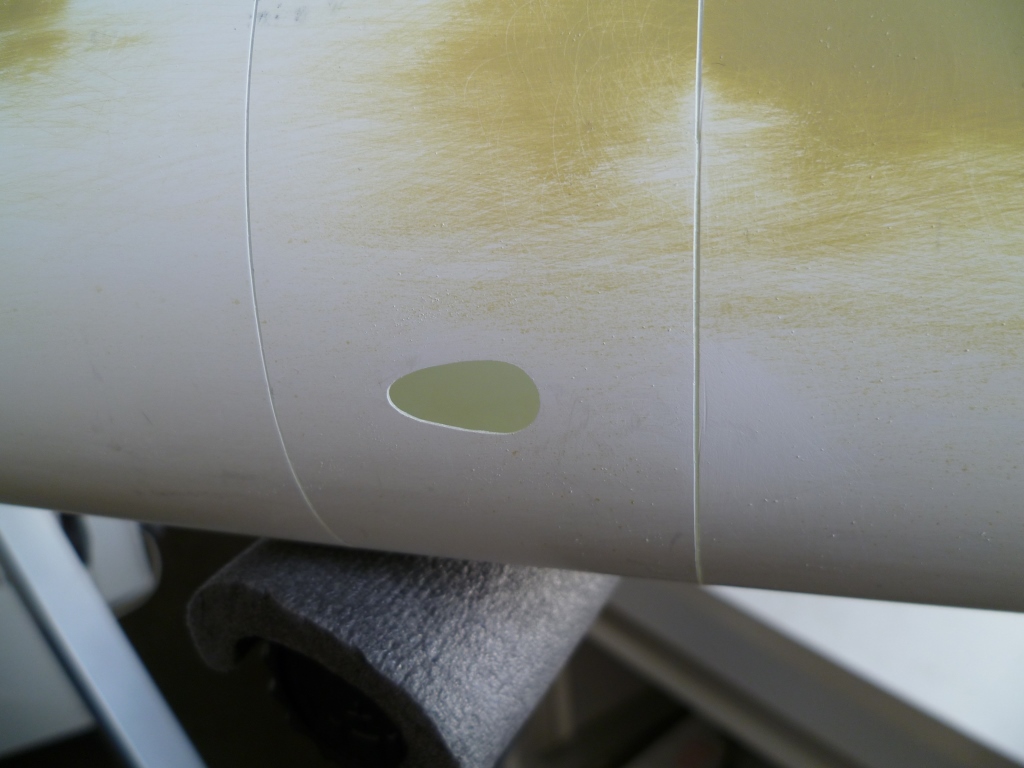

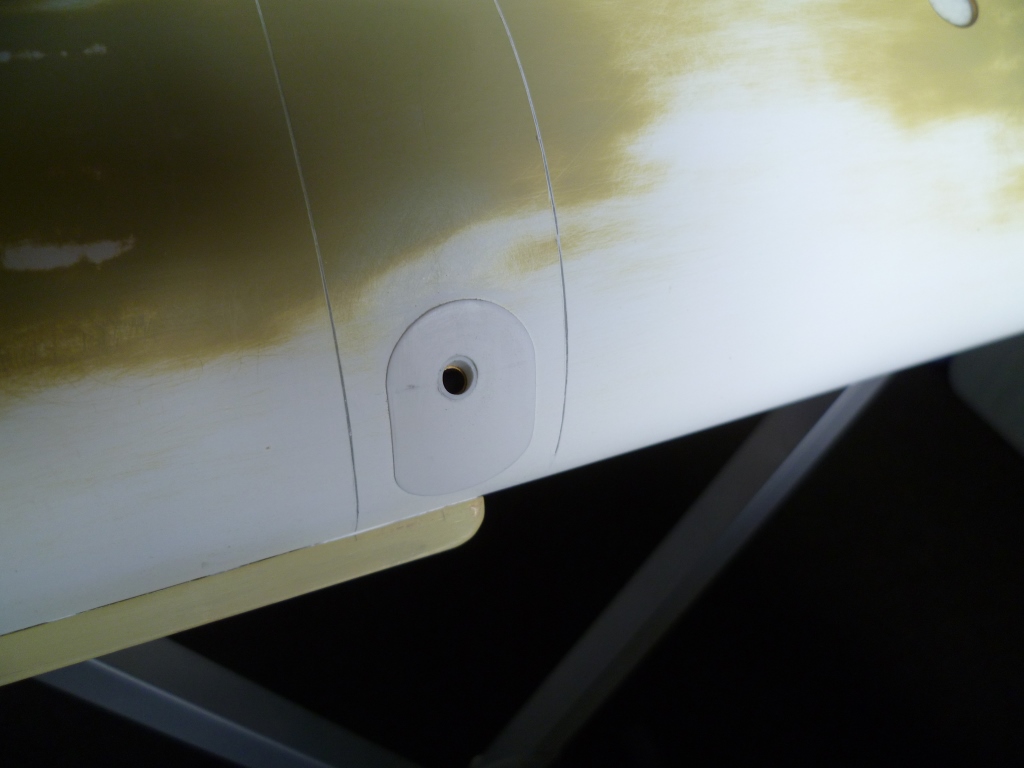

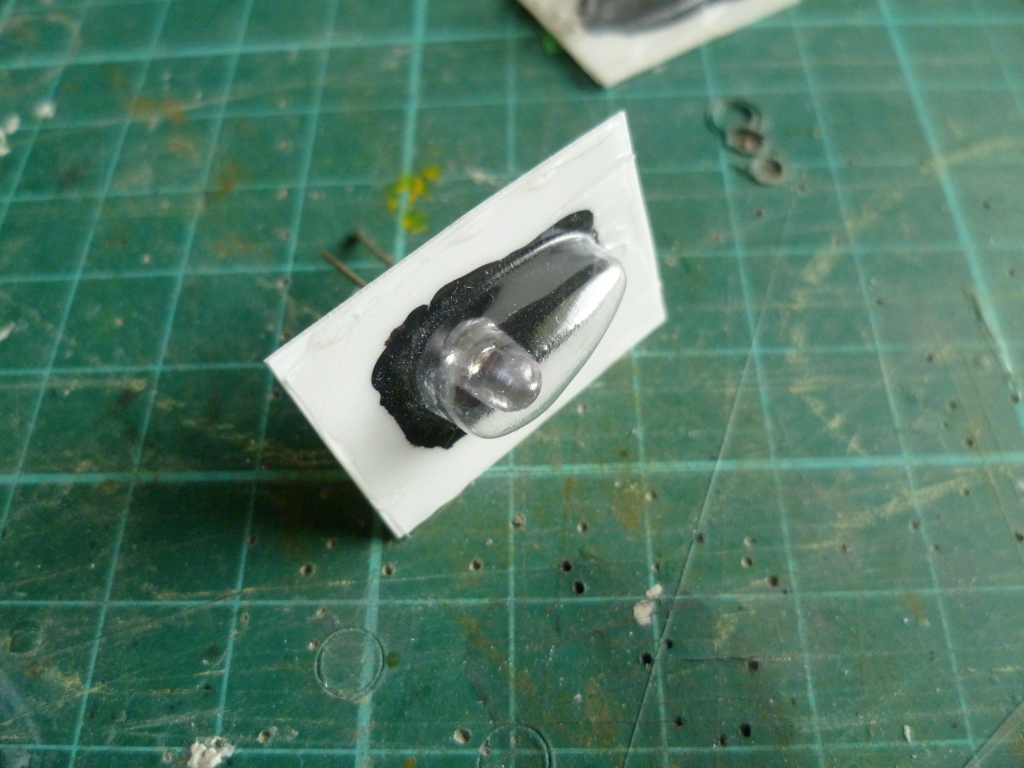

Nu moeten deze aan de achterzijde worden dichtgemaakt en voorzien van een gepast gat om de LED in te lijmen... plasticard alweer....





in een later stadium worden deze in de juiste kleuren gespoten.... nog ff een foto met het geheel in de romp...



Tot zover deze positielichten.....


Groeten,

Didier

Da's weer knap werk, maar ik zou nu wel gedacht hebben dat je die eerste details ook met plasticard zou gemaakt hebben.

Neen MDM, de vorm was te complex om goed te krijgen op een redelijke termijn, dit zijn de dingen waar ik soms wel eens naar het 3D printen teruggrijp...

Maar we hebben ook nog "echt" gebouwd...

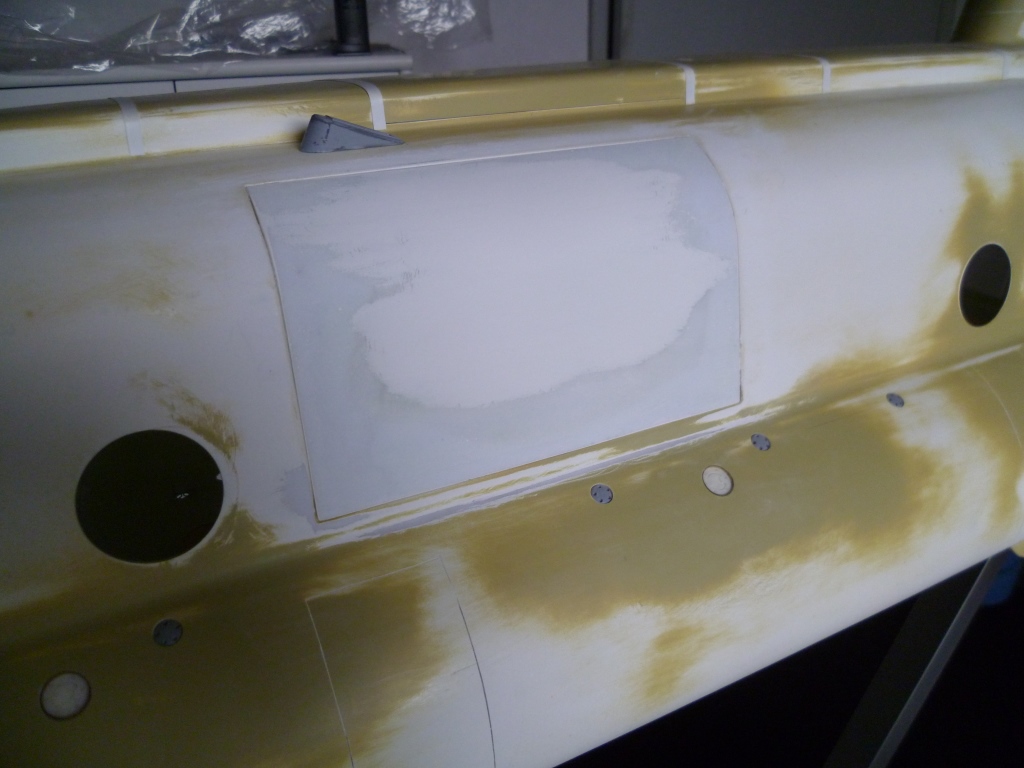

De romp was van 2 luiken voorzien voor het wisselen van de lipo's, daar er aan 1 zijde vd heli later een grote antenne komt moest 1 luik permanent ingelijmd worden...

Lijmen..

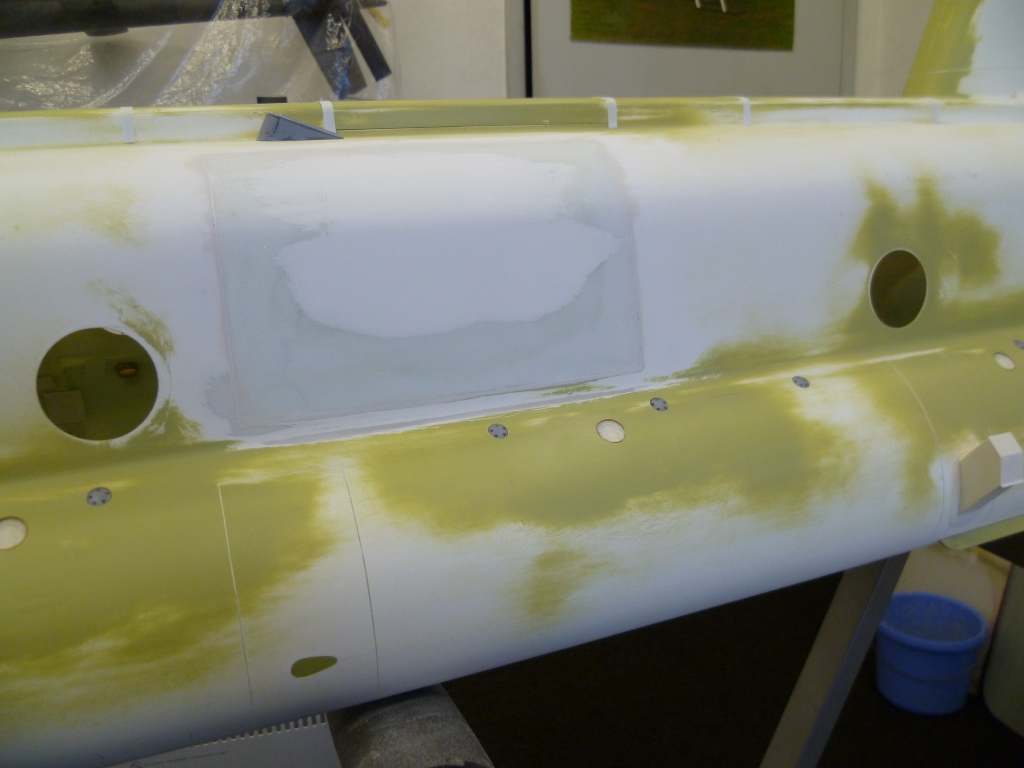

plamuur in de naden..

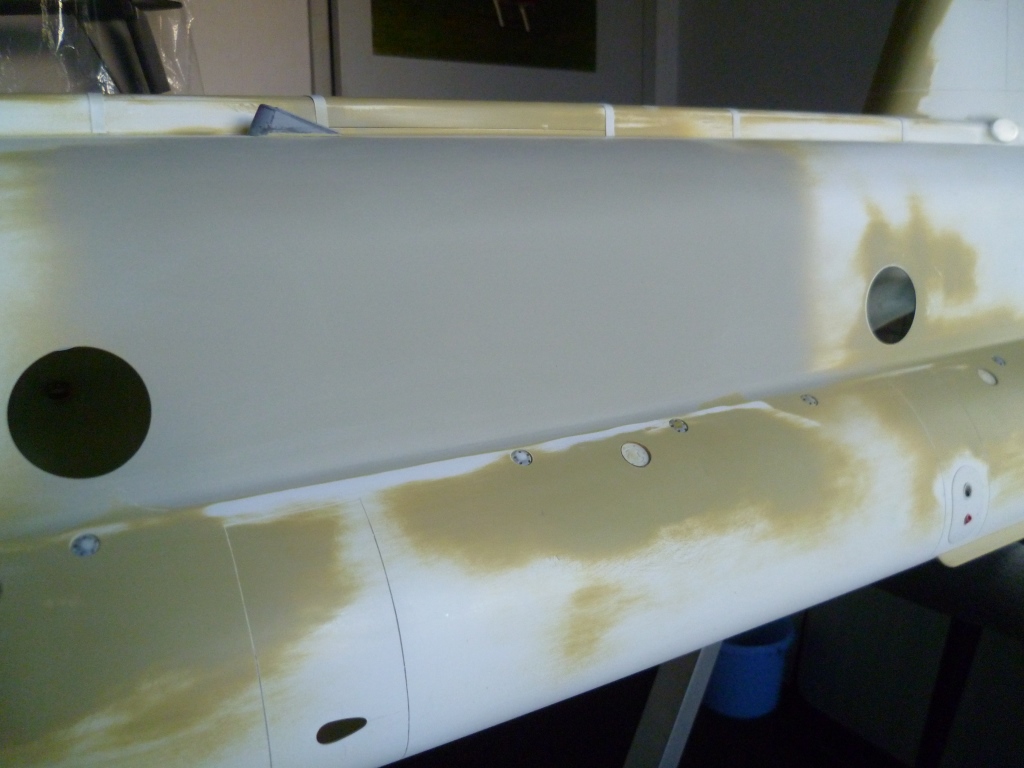

na wat spuitplamuur en schuurwerk...

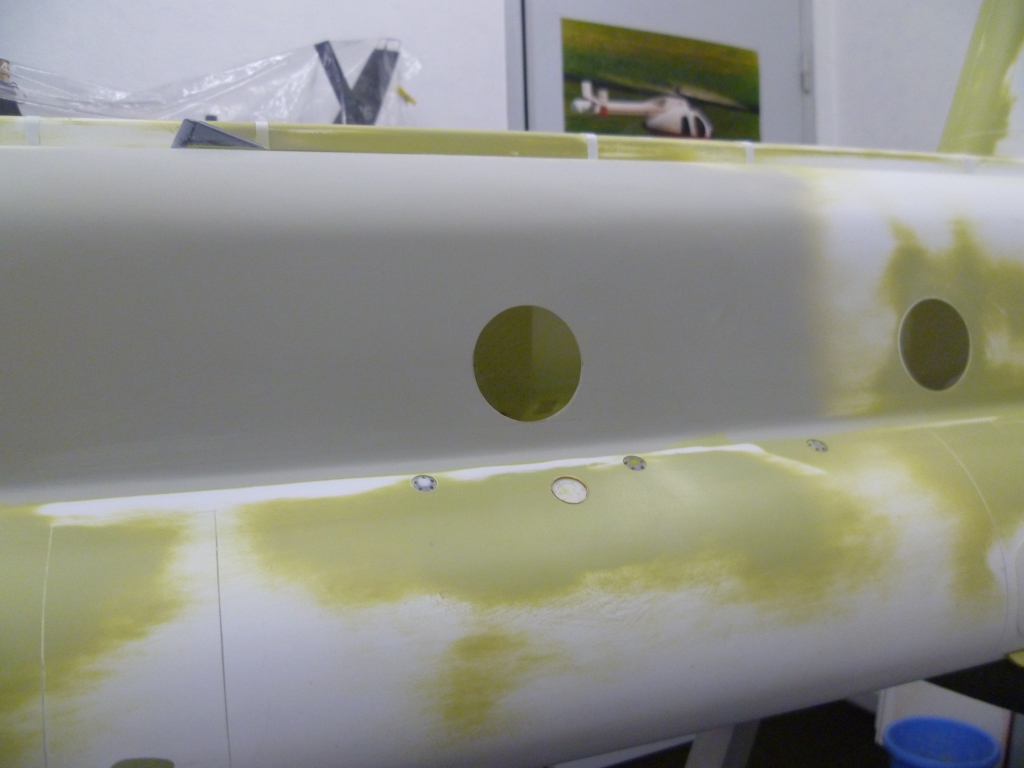

Zoals jullie mss al gezien hebben missen we nog een vensteropening....



gebeurt......

op naar het volgende...


Groeten,

Didier

En er is weer wat vooruitgang geboekt...

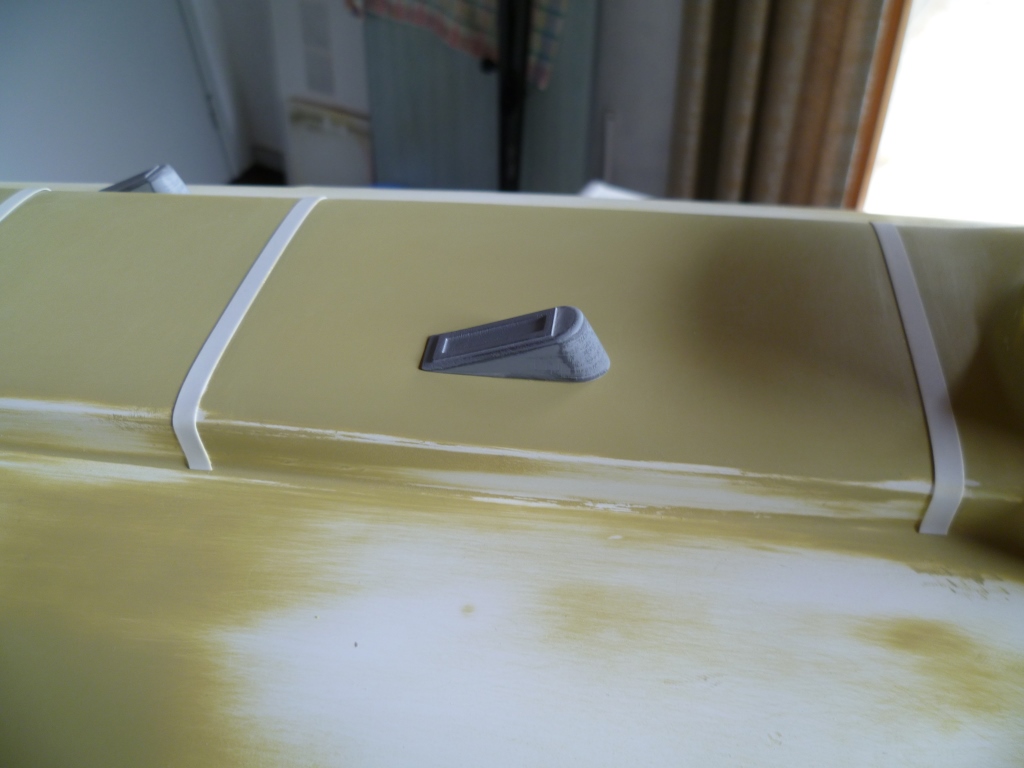

Met het luik aan de zijkant dichtgemaakt was het tijd om de houders voor een lange antenne te plaatsen. Deze loopt over zowat de gehele romp, dus moest het nog tijdelijk uitneembaar zijn voor de spuitwerken later..

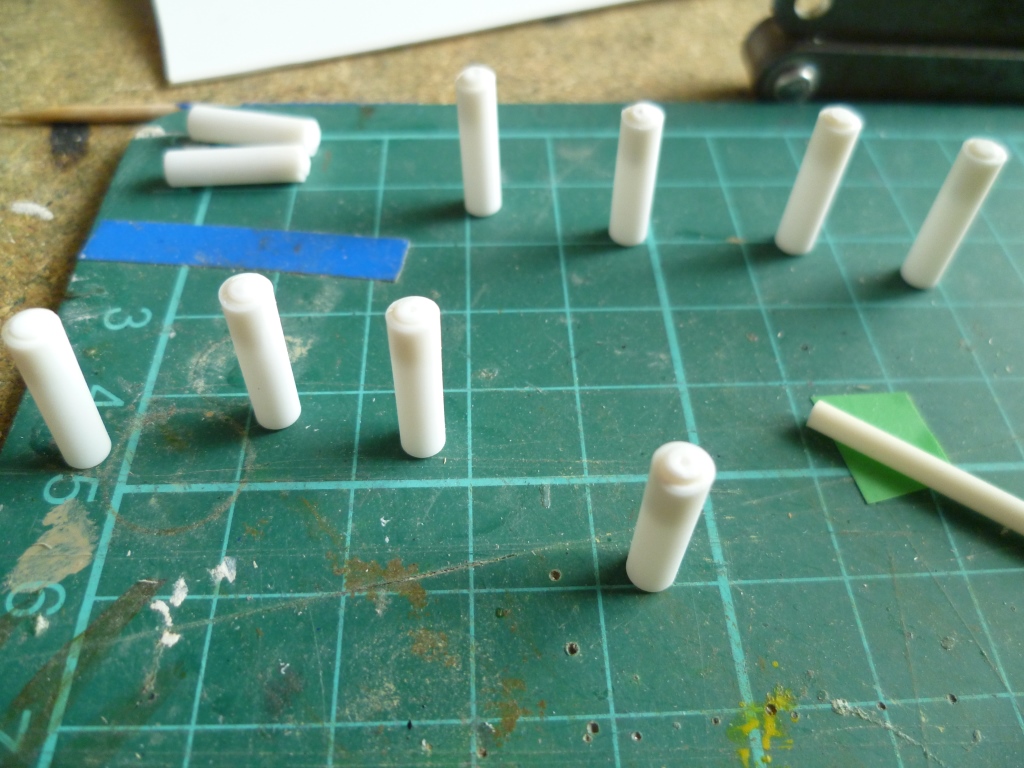

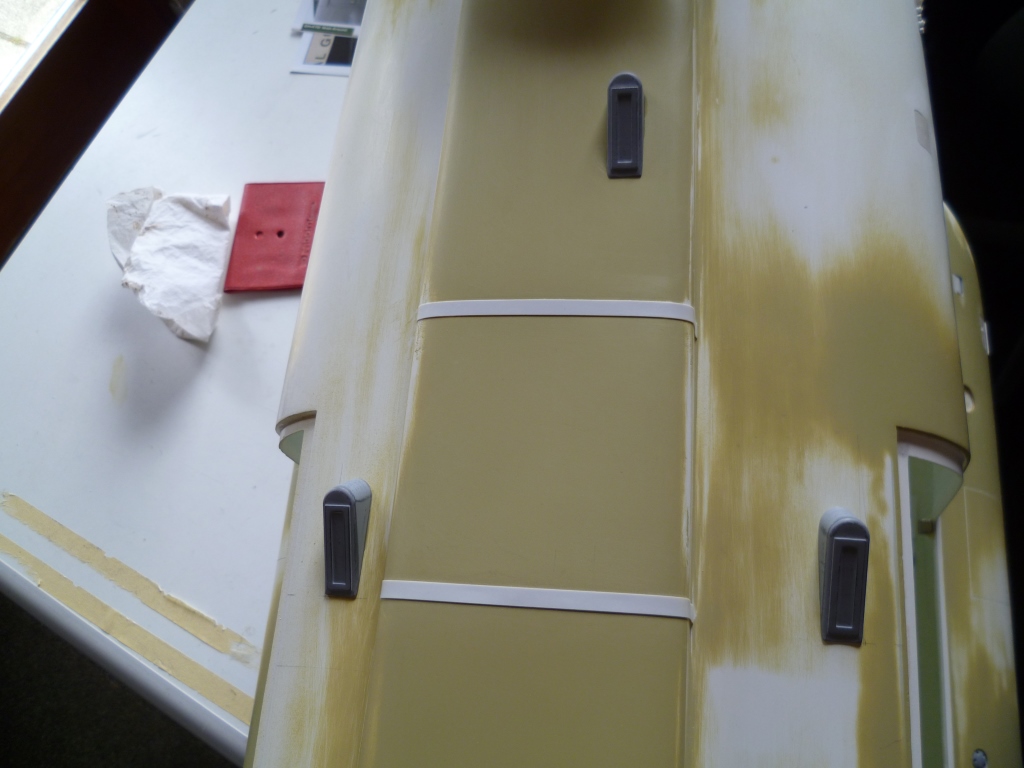

We beginnen met de houders die in de romp worden gelijmd..

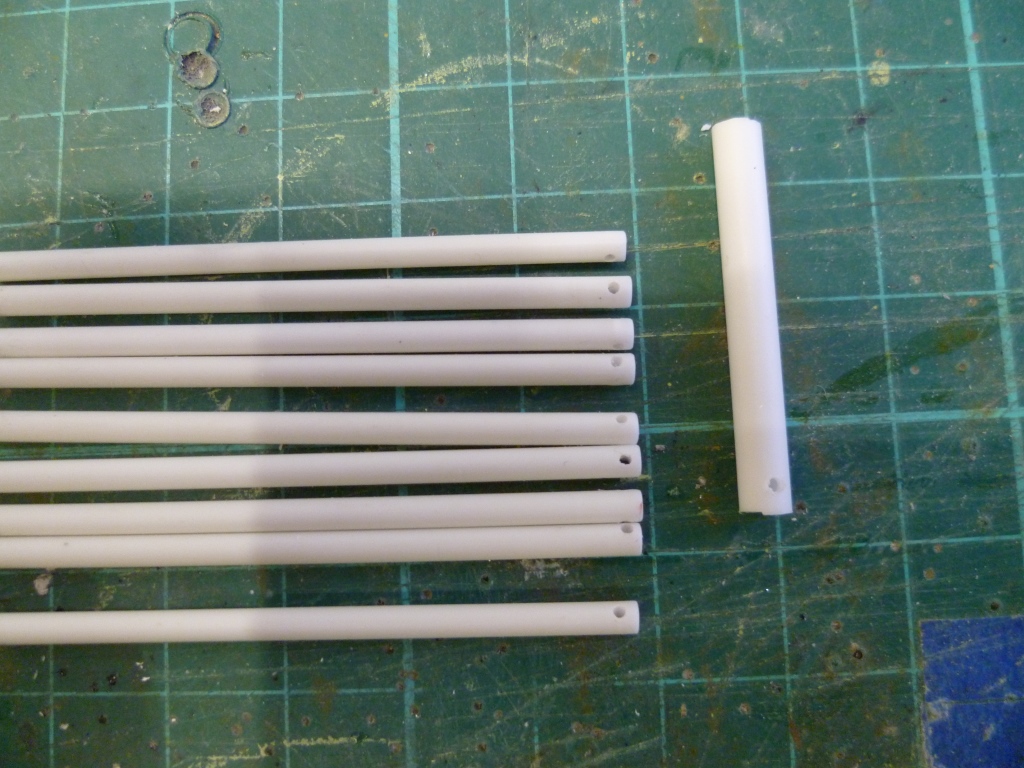

Hierin komen later de eigenlijke staven waar de antenne doorloopt..

aftekenen en inlijmen..



de staven moeten van een 1 mm gat worden voorzien, hiervoor een malletje gemaakt om uitscheuren te voorkomen

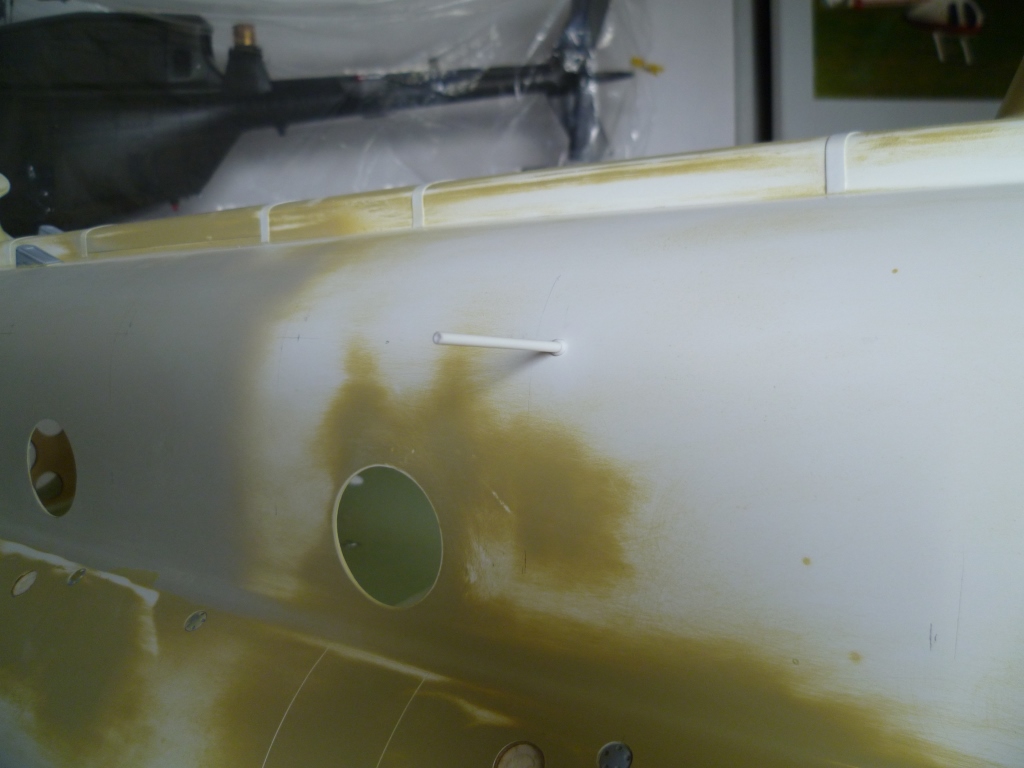

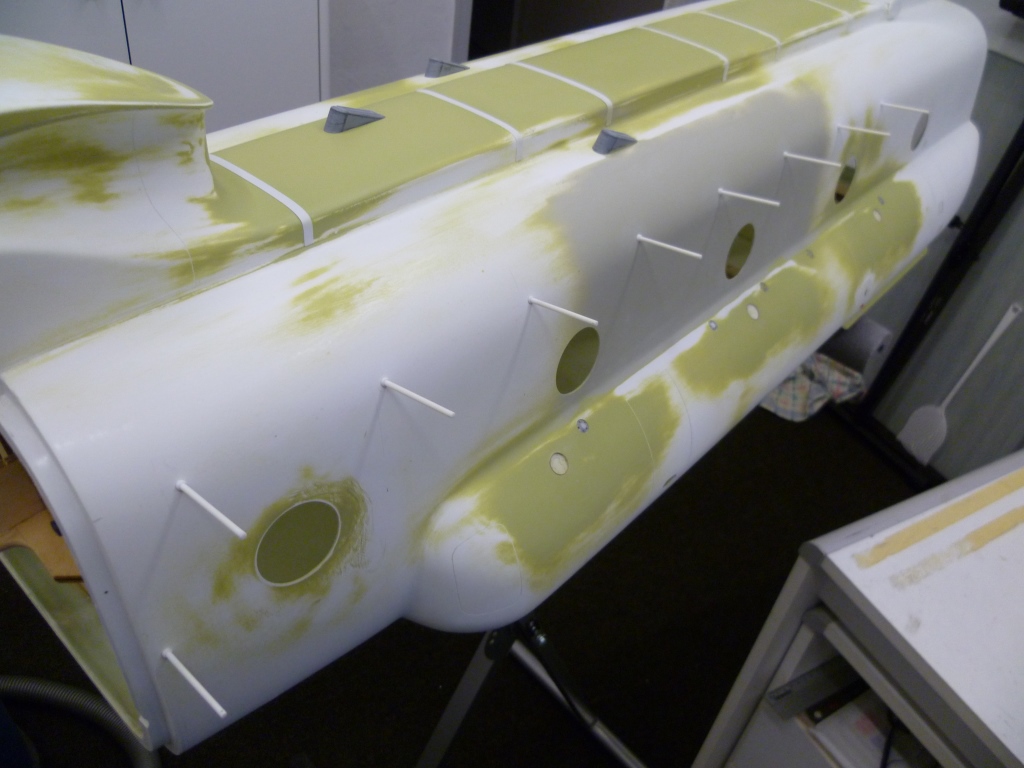

tenslotte het eindresultaat....






klaar.... next.. de dummy turbines...


Groeten,

Didier

tja, dat risico bestaat inderdaad, al ben ik gewend om heel voorzichtig te zijn met de schaalmodellen... en de staafjes zijn best sterk en beetje buigzaam.... hopen dus...

grtz!

didier n zei:
tja, dat risico bestaat inderdaad, al ben ik gewend om heel voorzichtig te zijn met de schaalmodellen... en de staafjes zijn best sterk en beetje buigzaam.... hopen dus...

grtz!
Klik om te vergroten...
Wat voor materiaal is dat dan wat je voor die houders hebt gebruikt.. ? Het lijkt mij ook erg kwetsbaar maar wellicht is het sterker kunstof dan ik verwacht..
