    Hmm, die onderdelen zij niet al te groot, inspannen gaat nog lastig worden.
    kleinste wat in de drieklauw past is 6 mm , in de vierklauw 10 mm.
    Kleinste spantang die ik heb is ook 6 mm.
    is de krukas uit een stuk of is de as waar de drijfstang invalt er ingeperst ?
    Als ik die onderdeeltjes zo zie krijg ik er wel zin in om eens te proberen.
    Net een klus voor een ander klaar, waren stukjes van zo,n 100 tot 150 KG die bewerkt moesten worden. even iets heel anders dus.

  3. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    Remco.
    Omdat het begin van mijn draadje voor de doorgewinterde modelbouwer misschien een beetje saaie kost is,laat ik als tussendoortje dit modelletje van het "SJAN" stoommachientje passeren en komen er binnenkort ook de tekeningen hiervan op MBF.
    Het is in ieder geval heel knap van je,om de mini stoommachine op jouw grote draaibank probeert te gaan maken, moet natuurlijk kunnen
    Het krukasje is uit één stuk gedraaid en in feite is het allemaal niet zo moeilijk,alleen moet er wel een kleiner klauwplaatje op de bank worden gemonteerd omdat je aan de spantangen niet veel zult hebben,ik ben benieuwd!

    fanaat Sjef.

  4. jef

    jef The First Aviators

    Lid geworden:
    14 jan 2011
    Berichten:
    1.572
    Locatie:
    Hulshout België
    Vroeger had ik een grote Weisser Heilbron draaibank en als ik daar kleine stukjes moest in draaien klemde ik gewoon een kleine drieklauw gecenterd in de grote vierklauw , ging perfect .

    Groeten Jef

  5. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Vraag,

    Heb nog een nette boorkop tot 16 mm met binnenschroefdraad.
    Pak een asje van zeg 30 rond en een keer 80 lang en maak daar een passende schroefdraad op.
    En dan met het dikke eind in de 4 klauw.
    Kansloze missie, of zou dat werken.

  6. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    Antwoord,
    Hier zou ik niet mee beginnen,het boorkopje komt nogal ver uit de klauwplaat plus is een boorkopje nu niet het geschikte gereedschap voor de zijdelinkse belastingen met het draaiwerk.
    Het idee van Jef (zie#64) zou ideaal zijn met een kleine drieklauw gecenterd in de vierklauw,is dat niet mogelijk?
    groeten fanaat Sjef.

  7. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Dat waren dus net de twee punten waarom ik twijfelde.
    Mijn kleinste drieklauwtje zit op mijn verdeel apparaat 150mm
    Vond nog wel een toolbit houder terug met een draaibare kop waar 6 , 8 en 10 mm toolbits inpassen.
    Wist dat ik dat ding ergens had, maar denk zo,n 15 jaar geleden voor het laatst in de handen gehad.

  8. Thebigbozz

    Thebigbozz

    Lid geworden:
    25 mrt 2011
    Berichten:
    49
    Spantanghouder voor je draaibank maken ;)

  9. :-D

  10. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    Zie advies #63 over de spantangen.

    fanaat Sjef.

  11. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    hieris de tekening van de werkbank.(niet op schaal) zie blz.#19 en blz.#24

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  12. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Sjef,
    de maten zijn niet te lezen, ook niet in je fotoalbum.
    De afbeelding is daarvoor te klein.
    Ook als ik de afbeelding opsla en uitvergroot.
    Weet niet hoe het album hier werkt, en of je dar ook grotere plaatjes kunt plaatsen.
    Groet,
    Remco

  13. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    Remco,
    dat ga ik proberen op te lossen,vanmiddag heb ik dat tekeningetje gemaakt en meteen op het draadje gezet en niet meer gecontroleerd!
    Nu hoop ik dat het mij zal gaan lukken,het vergroten.
    groet
    fanaat Sjef

  14. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    werkbanktekening niet op schaal. zie blz.#19 en blz.#24.

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  15. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Sjef,

    Het werkt nog niet lijkt het,
    ook in je fotoalbum blijft het plaatje erg klein ( 17 KB)
    Staat er ergens bovenin de balk van het programma waarin je tekent de optie Formaat wijzigen? soms staat het ook onder de knop tekening aanpassen.
    Als je die dan op 200 procent ze, en dan te tekening opnieuw opslaat , zou hij wel groter weergegeven moeten worden.
    Maar mischien kan een ander een duidelijkere uitleg geven, ik ben er ook niet echt handig in.

    Groet,
    Remco

  16. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

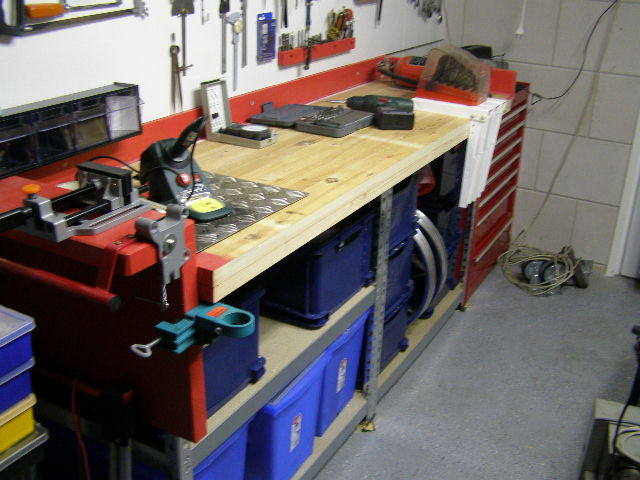

    Ik heb voor de basis van mijn werkbank gebruik gemaakt van een (aanbiedings opbergrek :rolleyes:)............en in plaats van stapelen, naast elkaar gezet. Er zijn veel mogelijkheden met deze setjes om h.e.e.a. met M6 boutjes/moertjes aan elkaar te koppelen en ook met pluggen aan de muur te schroeven. Het werkblad heb ik gemaakt van gebruikt hout en nu niet zichtbaar.........het blad heb ik bedekt met zink wat gebruikt wordt voor dakgoten. Met de maten naar de loodgieter gegaan en die had het binnen een kwartiertje geknipt en gevouwen hoe ik het wilde hebben ......voor weinâgh zonder bonnetje :proost:

    Kortom.........het hoeft niet echt ingewikkeld te zijn om een werkbankje in elkaar te freubelen op de hoogte die je zelf lekker ;) vind ....
    De meeste mensen vergissen zich in de enorme stabiliteit die je toch kunt bereiken met deze dunne hoeklijntjes........................!!!!!



    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  17. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    Remco,

    daar ben ik nu ook achter gekomen dat er eerst het programma ingesteld moet worden in verband met de aantal pixels.
    Toch zal ik nog proberen om het formaat (17 KB) tekeningetje te wijzigen zoals je zegt,ik ben benieuwd of dat gaat.
    Nooit te oud om te leren toch!

    groeten,
    Sjef

  18. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    Dunsz,

    dit schetsje is gemaakt om te laten zien dat een stevige werkbank goed zelf is te maken van standaard hoekijzer en welke technisch geïnteresseerde beschikt op de dag van vandaag niet over een elektrisch lasapparaatje om zoiets in elkaar te bakken.
    Er zijn nogal wat beginnende technische modelbouwers die starten met zo'n hobby werkbankje dat ook niet zo goedkoop is of met één of andere afgedankte keukentafel.
    Maar de door jouw afgebeelde werkbank gemaakt van koudgezet hoekprofiel is nog eenvoudiger te maken,het belangrijkste is wel dat het geheel vast staat en voorzien is van een zwaar werkblad.

    groeten,

    Sjef.

    Laatst bewerkt door een moderator: 17 nov 2015
  19. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    Laatst bewerkt door een moderator: 13 nov 2015
  20. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
    boren voor messing slijpen

    [​IMG]
